《建筑结构》课程设计三——钢筋混凝土板式楼梯设计指导书(建筑工程管理专业青岛黄海学院建筑工程系钢筋混凝土板式楼梯结构设计指导书一、基本思路熟悉板式楼梯的受力特点及传力途径;熟悉楼梯结构形式与结构布置;掌握梯段板简图的确定方法和内力计算公式;掌握受弯构件的正截面、斜截面承载力计算;掌握梯段板、平台板、平台梁的配筋种类及构造要求;熟悉计算中的各项规定。
二、设计步骤及方法(一楼梯结构平面布置及构件尺寸选择1、梯段板、梯梁和平台板布置应与楼梯建筑详图一致。
2、板厚和梁高一般按刚度要求初步估算,再根据荷载大小及构造要求初步确定。
初步确定的构件尺寸必须经过正截面、斜截面承载力计算并满足要求。
根据刚度要求:平台板板厚:h≥80mm,且h≥(1/35—1/40L梯段板板厚:h≥(1/25—1/30L,L为梯段板水平净跨长度。
平台梁:h≥(1/12—1/15L,b=(1/2—1/3h所有尺寸应考虑建筑模数。
(二梯段板的设计1、荷载计算从梯段板中垂直于支承方向取出1米宽板带作为计算单元,计算出沿水平投影方向分布的每米长的竖向均布荷载(包括竖向均布恒载设计值g和均布活荷载设计q。
梯段板自重按其平均厚度计算。
2、计算简图梯段板的计算简图为受竖向均布荷载的简支梁,其计算跨度为:l=l。
+b l——梯段板的水平投影计算跨度l。
——梯段板的水平投影净跨度b——平台梁梁宽计算简图如图3.2所示。
3、内力计算考虑平台板、平台梁的约束作用,梯段板跨中最大弯距为:M=1/10(g+ql24、截面强度计算梯段板有效高度h。
=h-a s,h为梯段板的截面计算高度,应取垂直于斜板板底的最小高度,不考虑三角形踏步部分的尺寸。
具体如图3.3所示。
a s 为板底受力钢筋合力作用点,其它计算同受弯构件。
5、选配钢筋,绘制梯段板配筋草图。
梯段板配筋构造要求见教材。
(三平台板、平台梁的设计同一般受弯构件,指导内容从略。
三、补充说明1、设计前应认真阅读任务书、指导书,并查阅相关教材中楼梯设计实例。

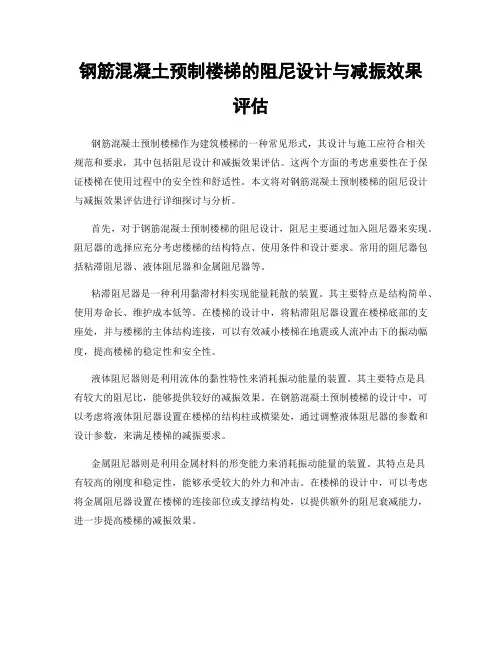

钢筋混凝土预制楼梯的阻尼设计与减振效果评估
钢筋混凝土预制楼梯的阻尼设计与减振效果评估钢筋混凝土预制楼梯作为建筑楼梯的一种常见形式，其设计与施工应符合相关规范和要求，其中包括阻尼设计和减振效果评估。
这两个方面的考虑重要性在于保证楼梯在使用过程中的安全性和舒适性。
本文将对钢筋混凝土预制楼梯的阻尼设计与减振效果评估进行详细探讨与分析。
首先，对于钢筋混凝土预制楼梯的阻尼设计，阻尼主要通过加入阻尼器来实现。
阻尼器的选择应充分考虑楼梯的结构特点、使用条件和设计要求。
常用的阻尼器包括粘滞阻尼器、液体阻尼器和金属阻尼器等。
粘滞阻尼器是一种利用黏滞材料实现能量耗散的装置。
其主要特点是结构简单、使用寿命长、维护成本低等。
在楼梯的设计中，将粘滞阻尼器设置在楼梯底部的支座处，并与楼梯的主体结构连接，可以有效减小楼梯在地震或人流冲击下的振动幅度，提高楼梯的稳定性和安全性。
液体阻尼器则是利用流体的黏性特性来消耗振动能量的装置。
其主要特点是具有较大的阻尼比，能够提供较好的减振效果。
在钢筋混凝土预制楼梯的设计中，可以考虑将液体阻尼器设置在楼梯的结构柱或横梁处，通过调整液体阻尼器的参数和设计参数，来满足楼梯的减振要求。
金属阻尼器则是利用金属材料的形变能力来消耗振动能量的装置。
其特点是具有较高的刚度和稳定性，能够承受较大的外力和冲击。
在楼梯的设计中，可以考虑将金属阻尼器设置在楼梯的连接部位或支撑结构处，以提供额外的阻尼衰减能力，进一步提高楼梯的减振效果。
其次，钢筋混凝土预制楼梯的减振效果评估是对设计方案的验证和优化。
通过减振效果评估，可以了解当前设计方案是否满足减振要求，并可以对设计方案进行优化改进。
评估钢筋混凝土预制楼梯的减振效果需要考虑楼梯结构的固有频率、模态振型和减振目标。
固有频率是指楼梯在自由振动状态下的振动频率，通常通过计算和分析可以得到。
模态振型是指楼梯在不同振型下的振动状态，通过模态分析可以获得。
减振目标则是根据设计要求和使用条件来确定的，如减小楼梯振动幅度、提高使用舒适性等。
钢筋混凝土楼梯设计
钢筋混凝土楼梯设计钢筋混凝土楼梯是建筑设计中常见的楼梯类型之一，其坚固耐用、美观实用的特点使其广泛应用于各类建筑项目中。
本文将详细介绍钢筋混凝土楼梯的设计要点和技巧。
1. 原理与构造钢筋混凝土楼梯的主要原理是利用钢筋混凝土的高强度和良好的抗压性能，通过合理的设计和施工工艺来实现楼梯的安全稳固。
其构造主要由楼梯台阶、楼梯踏面、楼梯扶手等部分组成。
2. 设计要点2.1. 楼梯坡度楼梯的坡度是指楼梯台阶与水平线之间的夹角。
根据人体工程学原理，楼梯的坡度应当合理，既要考虑行走的舒适度，又要兼顾楼梯的整体结构。
通常情况下，楼梯坡度控制在30度至40度之间。
2.2. 台阶高度和踏面宽度台阶的高度是指楼梯台阶之间的竖直距离，踏面宽度是指楼梯踏面的水平宽度。
在设计时，应确保楼梯台阶的高度和踏面宽度相对一致，以提供良好的行走体验。
一般来说，台阶高度控制在15厘米至18厘米之间，踏面宽度控制在25厘米至30厘米之间。
2.3. 扶手设计楼梯扶手的设计不仅是为了提供支撑和保护作用，还能提高楼梯整体的美观度。
扶手的高度应适宜，一般安装在0.8米至1.2米的位置。
扶手的材质可以选择不锈钢、木材等，根据实际需要和设计风格进行选择。
3. 施工工艺3.1. 模板搭设在施工前，需要搭设钢模板来确定楼梯的形状和尺寸。
模板的搭设应严格按照设计要求进行，并确保模板的稳固性和准确性。
3.2. 钢筋绑扎钢筋在楼梯的承重和抗拉中起着关键作用。
在绑扎钢筋时，需要按照设计要求进行合理布置，并采用专业的绑扎工艺，确保钢筋的连接牢固。
3.3. 混凝土浇筑混凝土浇筑是钢筋混凝土楼梯施工的关键环节。
在浇筑时，要注意浇筑的层次逐步进行，并使用振动器进行振动，以保证混凝土的均匀分布和密实性。
4. 安全检测与验收在完成楼梯设计与施工后，为了确保其安全稳固，需要进行安全检测和验收工作。
检测过程中，主要关注楼梯的承重性能、防滑性能和整体结构的稳定性。
只有通过安全检测并合格后，才能投入使用。
预制混凝土楼梯检验方法
12
预埋件
中心位置偏移
尺量纵横两个方向中心线
高度位置
在构件厚度方向用尺量预埋件中心线
13
预留孔洞
中心位置偏移
尺量纵横两个方向中心线
规格尺寸
尺量一端或中部
3结构性能的试验方法应根据实际支承条件进行设计，预制混凝土楼梯结构性能试验方法应符合现行国家标准GB 50204的规定。
观察、摇动
2尺寸偏差的检验方法见表5。
尺寸偏差
序号
项目
检验方法
1
长度
尺量平行长度部位
2
宽度
尺量一端或中部
3
高度（厚度）
尺量一端或中部
4
侧向弯曲
拉线，用尺量侧向弯曲最大处
5
翘曲
调平尺在板两端量测
6
表面平整度
2m靠尺和楔形塞尺量测
7
对角线差
尺量两个对角线
8
踏步高
尺量一端或中部
9
踏步宽
尺量一端或中部
10
钢筋保护层
预制混凝土楼梯检验方法
1外观质量的检验方法见表4。
外观质量
项次
项目
检验方法
1
露筋
观察2Biblioteka 破损孔洞任何部位观察
3
蜂窝
主要受力部位
观察
次要部位
观察、百格网测量
4
裂缝
影响结构性能和使用
观察
不影响结构性能和使用
观察，刻度放大镜量测
5
外形缺陷
观察
6
外表缺陷
观察、百格网测量
7
外表沾污
观察
8
连接部位混凝土疏松和预埋件松动
预制装配式钢筋混凝土楼梯
预制装配式钢筋混凝⼟楼梯预制装配式钢筋混凝⼟楼梯按其构造⽅式可分为梁承式、墙承式和墙悬臂式等类型。
⼀、梁承式预制装配梁承式钢筋混凝⼟楼梯系指梯段由平台梁⽀承的楼梯构造⽅式。
由于在楼梯平台与斜向梯段交汇处设置了平台梁，避免了构件转折处受⼒不合理和节点处理的困难，在⼀般⼤量性民⽤建筑中较为常⽤。
预制构件可按梯段（板式或梁板式梯段）、平台梁、平台板三部分进⾏划分。
1、梯段(1) 梁板式梯段梁板式梯段由梯斜梁和踏步板组成。
⼀般在踏步板两端各设⼀根梯斜梁，踏步板⽀承在梯斜梁上。
(2) 板式梯段板式梯段为整块或数块带踏步条板，其上下端直接⽀承在平台梁上。
由于没有梯斜梁，梯段底⾯平整，结构厚度⼩，其有效断⾯厚度可按L/20--L/30估算,由于梯段板厚度⼩,且⽆梯斜梁,使平台梁位置相应抬⾼,增⼤了平台下净空⾼度.为了减轻梯段板⾃重，也可做成空⼼构件，有横向抽孔和纵向抽孔两种⽅式。
横向抽孔较纵向抽孔合理易⾏，较为常⽤。
2、平台梁为了便于⽀承梯斜梁或梯段板，平衡梯段⽔平分⼒并减少平台梁所占结构空间，⼀般将平台梁做成L形断⾯。
其构造⾼度按L/12估算(L为平台梁跨度)。
3、平台板平台板可根据需要采⽤钢筋混凝⼟空⼼板、槽板或平板。
需要注意的是，在平台上有管道井处，不宜布置空⼼板。
平台版⼀般平⾏于平台梁布置，以利于加强楼梯间整体刚度。
当垂直与平台梁布置时，常⽤⼩平板。
4、梯段与平台梁节点处理就两梯段之间的关系⽽⾔，⼀般有梯段齐步和错步两种⽅式。
就平台梁与梯段之间的关系⽽⾔，有埋步和不埋步两种⽅式。
（1）梯段齐步布置的节点处理上下梯段起步和末步踢⾯对齐，平台完整，可节省梯间进深尺⼨。
（2）梯段错步布置的节点处理上下梯段起步和末步踢⾯相错⼀步，在平台梁与梯段连接⽅式相同的情况下，平台梁底标⾼可⽐齐步⽅式抬⾼，有利于减少结构空间。
但错步⽅式使平台不完整，并且多占楼梯间进深尺⼨。
当两梯段采⽤长短跑时，他们之间相错步数变不⽌⼀步，需将短跑梯段做成折形构件。

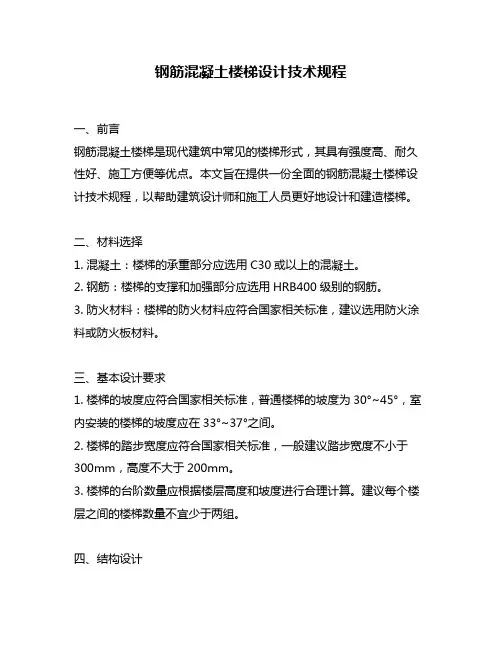

钢筋混凝土楼梯设计技术规程
钢筋混凝土楼梯设计技术规程一、前言钢筋混凝土楼梯是现代建筑中常见的楼梯形式，其具有强度高、耐久性好、施工方便等优点。
本文旨在提供一份全面的钢筋混凝土楼梯设计技术规程，以帮助建筑设计师和施工人员更好地设计和建造楼梯。
二、材料选择1. 混凝土：楼梯的承重部分应选用C30或以上的混凝土。
2. 钢筋：楼梯的支撑和加强部分应选用HRB400级别的钢筋。
3. 防火材料：楼梯的防火材料应符合国家相关标准，建议选用防火涂料或防火板材料。
三、基本设计要求1. 楼梯的坡度应符合国家相关标准，普通楼梯的坡度为30°~45°，室内安装的楼梯的坡度应在33°~37°之间。
2. 楼梯的踏步宽度应符合国家相关标准，一般建议踏步宽度不小于300mm，高度不大于200mm。
3. 楼梯的台阶数量应根据楼层高度和坡度进行合理计算。
建议每个楼层之间的楼梯数量不宜少于两组。
四、结构设计1. 楼梯的梯段应采用单段或多段梯段结构，每段梯段的高度应相等，每段梯段的台阶数量应不超过16级。
2. 梯段间应设置平台，平台长度应不小于一组楼梯的踏步宽度，宽度应不小于楼梯宽度。
3. 楼梯的支撑结构应采用钢筋混凝土结构，其强度应能够承受楼梯自重及使用荷载，梯段与墙体之间应设置伸缩缝。
4. 楼梯的防滑措施应符合国家相关标准，建议采用防滑瓷砖或防滑地毯等材料。
五、施工要求1. 楼梯的施工应严格按照设计图纸进行，施工过程中应注意保持楼梯的水平和垂直度。
2. 楼梯的混凝土浇筑应分层进行，每层浇筑后应进行充分的振捣和养护。
3. 楼梯的钢筋加工应符合国家相关标准，钢筋的安装应严格按照设计要求进行。
4. 楼梯的防火涂料或防火板材料应在施工过程中进行涂装或安装，确保楼梯的防火性能。
六、验收标准1. 楼梯的设计、施工和材料应符合国家相关标准和规定。
2. 楼梯的外观应平整、美观，无明显的裂缝、脱落和变形等现象。
3. 楼梯的结构应稳固、牢固，无松动、断裂和变形等现象。
预制钢筋混凝土楼梯介绍
预制钢筋混凝土楼梯介绍一、概述预制钢筋混凝土楼梯是在工厂内预制好的楼梯构件，其优点包括施工速度快、质量稳定、安全可靠等。
因此，在建筑业中越来越受到欢迎。
二、设计预制钢筋混凝土楼梯的设计需要考虑多个因素，包括楼层高度、楼梯宽度、踏步高度和踏步深度等。
其中，踏步高度和踏步深度是影响舒适性和安全性的重要因素，应根据国家标准进行设计。
三、生产预制钢筋混凝土楼梯的生产需要按照设计图纸进行，首先进行模具制作，然后将混凝土浇注进模具中，在模具中震动并压实混凝土。
待混凝土充分硬化后，即可取出模具并进行加固处理。
四、运输与安装预制钢筋混凝土楼梯在生产完成后需要进行运输至工地，并在现场进行安装。
运输时需要注意避免碰撞和摩擦等损坏情况。
安装时需要根据设计要求进行固定和连接，确保楼梯的稳定性和安全性。
五、优点1. 施工速度快：预制钢筋混凝土楼梯可以在工厂内进行预制，避免了现场施工的繁琐过程，因此施工速度更快。
2. 质量稳定：预制钢筋混凝土楼梯采用标准化生产，质量稳定可靠，并且经过严格检验合格后才会出厂。
3. 安全可靠：预制钢筋混凝土楼梯经过专业的设计和加固处理，具有较高的承重能力和抗震能力，使用安全可靠。
4. 美观实用：预制钢筋混凝土楼梯可以根据设计要求进行个性化定制，在美观性和实用性上都有很好的表现。
六、缺点1. 造价较高：相比于传统的砖石楼梯，预制钢筋混凝土楼梯的造价较高。
2. 运输与安装难度大：由于预制钢筋混凝土楼梯是整体运输和安装的，因此需要考虑运输和安装的难度和成本。
七、应用范围预制钢筋混凝土楼梯适用于各种建筑场合，包括住宅、商业、公共设施等。
其优点在于可以根据不同场合的需要进行个性化设计和定制，满足不同的使用需求。
八、维护保养预制钢筋混凝土楼梯的维护保养需要定期清洁，避免积尘和污垢对楼梯造成损害。
同时，需要注意防水、防腐等问题，确保楼梯长期使用安全可靠。
九、总结预制钢筋混凝土楼梯是一种具有很多优点的建筑构件，在现代建筑中得到了广泛应用。
钢筋混凝土现浇板式楼梯设计
钢筋混凝土现浇板式楼梯设计1.楼梯结构布置及基本设计资料楼梯间采用框架承重，四周为240mm 空心砖填充墙，标准层层高3.3m。
板面做法：水磨石地面（20mm 厚水泥砂浆找平后做10mm 厚水磨石面层）。
板底采用 20mm 厚混合砂浆抹灰。
标准层高 3.3m，踏步尺寸b1h1300mm 150mm ,L×B=3.6m×7.2m, 标准层结构平面结构布置如图 1 所示。
图 1 楼梯结构布置图其他基本设计资料如下：⑴活荷载标准值： 2.0kN/m 2⑵楼面面层：水磨石地面0.65 kN/m 2⑶钢筋混凝土容重：γ=24~25 kN/m 2⑷混合砂浆容重：γ=17 kN/m 2⑸混凝土： C25⑹钢筋：梁内受力筋采用HRB335 级，板内及梁内的其他钢筋采用HPB235 级钢筋。
2.梯段板 TB1 设计梯段板厚度 h l 30 110mm,按一类环境设计，C25混凝土，取保护层厚度c=20mm,则a s25mm ， h0110 2585mm ；板倾斜角tan a 150 300 0.5 ，cosa0.894。
取1m板宽进行计算。
1.荷载计算水磨石面层（0.3+0.15）×0.65/0.3=0.98 kN/m 三角形踏步0.3×0.15×0.5×25/0.3=1.88 kN/m 斜板厚重0.11×25/0.894=3.08 kN/m 板底摸灰0.02×17/0.894=0.38 kN/mg k=6.32 kN/mq k=2.0 kN/m2.截面设计q k / g k =2.0/6.32=0.31<1/3故踏步的荷载效应就由永久荷载控制。
弯矩设计值M 1 ( g q)l n21(1.35g k 1.4 0.7q k )l n210 101 (1.35 6.32 0.98 2.0) 3.32 11.43kN ? m 10.1M111.43 1060.1431 10.5 f c bh02 0.5 11.9 1000 852As f c bh0 0.143 11.9 1000 85 670mm2f y 210选配：φ8/10@100(A s=714mm2),分布筋为φ8@250配筋图见图 2。
