zlb型轴流泵

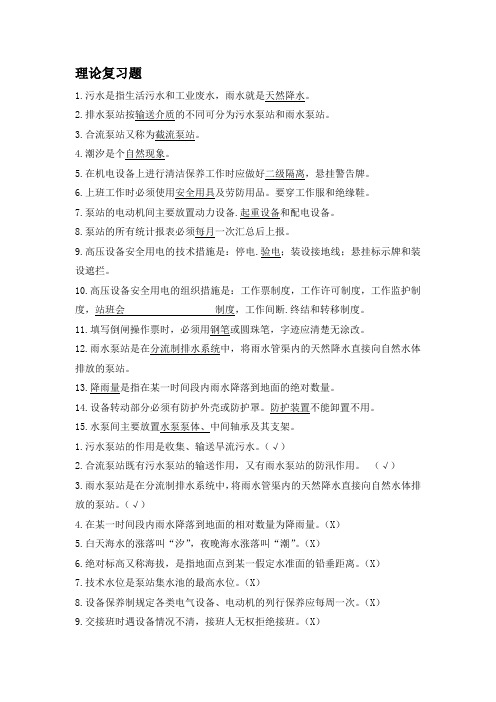

泵站操作工(技师)复习题
理论复习题1.污水是指生活污水和工业废水，雨水就是天然降水。
2.排水泵站按输送介质的不同可分为污水泵站和雨水泵站。
3.合流泵站又称为截流泵站。
4.潮汐是个自然现象。
5.在机电设备上进行清洁保养工作时应做好二级隔离，悬挂警告牌。
6.上班工作时必须使用安全用具及劳防用品。
要穿工作服和绝缘鞋。
7.泵站的电动机间主要放置动力设备.起重设备和配电设备。
8.泵站的所有统计报表必须每月一次汇总后上报。
9.高压设备安全用电的技术措施是：停电.验电；装设接地线；悬挂标示牌和装设遮拦。
10.高压设备安全用电的组织措施是：工作票制度，工作许可制度，工作监护制度，站班会制度，工作间断.终结和转移制度。
11.填写倒闸操作票时，必须用钢笔或圆珠笔，字迹应清楚无涂改。
12.雨水泵站是在分流制排水系统中，将雨水管渠内的天然降水直接向自然水体排放的泵站。
13.降雨量是指在某一时间段内雨水降落到地面的绝对数量。
14.设备转动部分必须有防护外壳或防护罩。
防护装置不能卸置不用。
15.水泵间主要放置水泵泵体、中间轴承及其支架。
1.污水泵站的作用是收集、输送旱流污水。
（√）2.合流泵站既有污水泵站的输送作用，又有雨水泵站的防汛作用。
（√）3.雨水泵站是在分流制排水系统中，将雨水管渠内的天然降水直接向自然水体排放的泵站。
（√）4.在某一时间段内雨水降落到地面的相对数量为降雨量。
（X）5.白天海水的涨落叫“汐”，夜晚海水涨落叫“潮”。
（X）6.绝对标高又称海拔，是指地面点到某一假定水准面的铅垂距离。
（X）7.技术水位是泵站集水池的最高水位。
（X）8.设备保养制规定各类电气设备、电动机的列行保养应每周一次。
（X）9.交接班时遇设备情况不清，接班人无权拒绝接班。
（X）10.格栅作用是阻止大型垃圾进入，损坏水泵叶轮。
（√）11.格栅是由一组平行的金属栅条组成的，斜置于出水口处。
（X）12.直联式泵机安装在泵室，应保证采光要求。
（√）13.泵站的变配电所由高压配电室、变压器室和低压配电室组成。
zlb立式轴流泵注意事项
zlb立式轴流泵注意事项一、zlb立式轴流泵的特点zlb立式轴流泵是一种常用的离心泵，其特点主要有以下几点：1. 结构紧凑：zlb立式轴流泵的结构紧凑，占地面积小，适合安装在空间有限的场所。
2. 运行平稳：由于其重心位于泵体下部，因此zlb立式轴流泵的运行平稳，不易产生振动和噪音。
3. 流量大、扬程低：zlb立式轴流泵适用于大流量、低扬程的场合，能够高效地输送液体。
4. 安装维修方便：zlb立式轴流泵的进出口口径相同，安装简单方便；同时，由于其立式结构，维修时不需要拆卸管道，更加便捷。
二、zlb立式轴流泵的使用注意事项在使用zlb立式轴流泵时，我们需要注意以下几点：1. 泵的选型：根据实际工况和使用要求，选择合适的zlb立式轴流泵。
考虑到流量、扬程、介质等因素，确保泵的性能满足需求。
2. 安装位置：zlb立式轴流泵应安装在平整坚固的地基上，确保泵的稳定运行。
同时，应保证泵与进出口管道之间的连接紧固可靠，避免泄漏。
3. 进出口阀门：为了方便维修和检修，应在zlb立式轴流泵的进出口管道上安装阀门。
在操作和维修时，必须关闭相应的阀门，避免泵在运行状态下进行操作。
4. 液体温度：zlb立式轴流泵适用于输送温度不超过80℃的液体。
若需输送高温液体，应选用耐高温材料制造的泵。
5. 泵的启停：在启动或停止zlb立式轴流泵时，应注意按照正确的操作步骤进行。
启动时应逐渐加速，停止时应逐渐减速，避免冲击和损坏泵。
6. 泵的保养：定期对zlb立式轴流泵进行保养和维修，检查泵的密封性能、轴承润滑情况等。
及时更换磨损的零部件，保证泵的正常运行。
7. 安全操作：在操作zlb立式轴流泵时，应严格按照操作规程进行，避免操作失误引发事故。
同时，应戴好相应的防护用品，确保人员安全。
8. 泵的存放：若长时间不使用zlb立式轴流泵，应将其存放在干燥通风的场所，避免受潮和腐蚀。
总结：zlb立式轴流泵具有结构紧凑、运行平稳、流量大、扬程低等特点，适用于大流量、低扬程的场合。
ZLB型立式长轴泵参数
ZLB型立式长轴泵ZLB型立式长轴泵概述：ZLB型泵系单级立式轴流泵，ZWB、ZXB型系特大型卧式、斜式轴流泵，适用于抽送清水、污水、雨水及带有轻微腐蚀性的液体，被输送液体温度不高于50℃。
本型泵是大流量、低扬程泵，可适用于农田排灌、水利工程、城市的供水、排水和污水处理，电厂、盐厂及养殖场输送循环水、船坞升降水位，亦可用于冶金、化工等行业，使用十分广泛。
ZLB型立式长轴泵参数范围：流量Q 0.5~60m3/s扬程H 2.0~15mZLB型立式长轴号说明：80ZLB—580－泵的吐出口径（即2000/25=80）Z－轴流泵B－立式；5－半调式叶片（G为固定叶片）；120ZWB-3120—泵叶轮直径（120×25=3000）Z—轴流泵W—卧式B—半调式叶片（G为固定叶片）3—泵的设计点扬程ZLB型立式长轴泵结构型式：对于立式轴流泵，泵和电机分别安装在两个基础层，泵的轴向推力由电机承受，泵的轴承为橡胶导轴承，密封为填料密封。
对于卧式（斜式）轴.流泵，整个泵系统由水力流道、泵本体、传动、电机和辅助设备等几部分组成。
传动部分为齿轮减速箱。
ZLB型立式长轴泵主要零件材质：泵轴为优质碳素钢叶轮为铸钢或不锈钢其余为铸铁或钢板焊接ZLB型立式长轴泵成套范围：成套供应泵，电动机和底座或安装垫板。
参数型号流量Q扬程H转速n轴功率Pa配带电动机效率η叶轮名义直径吐出口径泵重角度功率型号m3/s m r/minkw kw % m mm t （）o64ZLG-6 8.7510.011.0863.87290290290797.6688.9499.5800 YL800-20/173086..18883.614816016016018 080ZLB-5 12.513.316.15.914.852.65250250250842.7727555.7900YKSL900-24/215086878118620020020023.5120ZWB-3 26.036.042.03.0632.65115.9115.9115.9883.91190.41307.6125160180T1250-8/118088.38983.530031548-84132ZXB-3 36.045.545.032.62.9122122122120413191551.8160200220YD710-6/8 883252361×50065.3-42132ZXB-3 26.034.136.01.81.451.62929292527.7557.5657.6800100100YD710-6/8 873252361×50065.3-42。
全国齿轮泵生产厂家前十强公司企业排名
1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。
主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。
产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。
公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。
公司拥有国内高水准的水泵性能测试中心，产品全部采用CAD设计软件和CFD计算流体力学软件等先进设计手段，产品经过精密铸造、热锻压、焊接、热处理、精加工、装配等十多道工序。
使用先进的数控加工中心、等离子焊接机、全自动气体保护、半自动真空熔焊机、超频真空热处理设备、高效加工专机、理化和探伤设备等各类高精密加工检测设备。
齐全的加工检测设备，于同行业中处领先地位，更加充分保证了产品的质量。
公司产品达二十大系列，一万多种规格。
产品广泛应用于：工业生产，建筑城镇供水，环保污水处理，市政工程，食品制药，水利电力，石油船舶等多种领域。
客户包括大庆油田、胜利油田、中国水利水电、浦项集团等世界知名企业。
2. 河北汇嘉泵业制造有限公司河北汇嘉泵业制造有限公司是集生产、研发、销售、服务于一体，设备精良，产品设计先进，生产及检验手段完备，产品设计采用CAD和CAPP先进技术及标准。
主要生产高粘度泵、磁力泵、磁力驱动泵、磁力齿轮泵、凸轮转子泵、不锈钢转子泵的专业厂家.可以根据客户的不同工况条件订制生产各种高粘度泵、不锈钢齿轮泵、齿轮油泵、无泄漏磁力泵以及常规齿轮泵等容积泵产品齿轮泵系列分为：KCB齿轮油泵，KCB齿轮泵、YCB圆弧齿轮泵、2CY齿轮油泵、各种高温齿轮泵、不锈钢齿轮泵、保温齿轮泵、高压齿轮泵、渣油齿轮泵、点火油泵、增压燃油泵;产品行销全国各地，做工精良，广泛用于石油、化工、油脂、食品、制药、橡胶、塑料、纺织、印染、合成纤维、船舶制造、筑路养路、木材加工、工程机械设备配套等行业公司。
水泵的分类及命名
第一章水泵的基本理论第一节泵的定义、分类和命名一、泵的定义泵——能量转换机械，即把动力机的机械能或其他能源的能量转换给所抽液体的（位能、压能）动能增加。
泵是一种通用机械。
二、泵的分类泵根据其作用原理分为两大类：即动力式泵、挤压式（容积式）泵。
1.动力式泵动力式泵——通过泵的动力作用将能量连续地施加于液体，使其动能和压能增加。
然后在泵内或泵外将部分动能再转换成压能。
属于这一类型的泵有以下几种。
①叶片式泵：靠泵中叶轮高速旋转的机械能转换为液体的动能和压能。
由于叶轮上有几片扭曲的弯曲叶片，故称之为叶片泵。
注：P8图1-5中显示了几种叶轮的形式。
（根据泵的使用场合不同，叶轮有蔽式、半蔽式和敞式之分）按叶轮旋转时使水产生的力不同，可将其分为离心泵、轴流泵和混流泵三种。
离心泵：靠叶轮旋转形成的惯性力而工作的水泵。
其扬程一般较高，流量范围广，在实际中应用较广。
轴流泵：靠叶轮旋转产生的轴向推力而扬水的泵。
其扬水高度低（一般在10m以下），但出水流量大，故多用于扬程大流量的泵站中。
混流泵：叶轮旋转既产生惯性离心力又产生推力而扬水的泵，其适用范围介于离心泵和轴流泵之间。
②旋涡泵③射流泵④气升泵2.挤压式泵（容积式泵）通过泵中工作体的运动，交替改变液体所占空间的容积，挤压式泵是使其压能增加的泵。
容积式泵根据工作室容积改变的方式可以分为往复泵和回转泵两种。
往复式泵：靠工作件的往复运动挤压液体而工作的泵。
其中有：①活塞和柱塞泵②隔膜泵回转式泵：靠回转转子凸缘挤压液体而工作的泵。
其中有：①齿轮和凸齿轮②螺杆泵③滑片式泵三、离心泵的分类离心泵由于结构简单，使用维修方便，适用范围广，所以广泛用于用于农田灌溉、工业和生活供水以及我国北方的机灌溉中，根据其转轴的立卧，可以分为卧式离心泵和立式离心泵；根据轴上叶轮数目多少可分为单级和多级两类；根据水流进入叶轮的方式又分有单侧进水和双侧进水之别。
单吸泵、双吸泵单极泵、多极泵离心泵蜗壳式泵、分段式泵立式泵、卧式泵高速泵叶片式泵混流泵轴流泵泵往复式泵—活塞和柱塞泵、隔膜泵容积式泵回转式泵—齿轮泵、螺杆泵等其它类型泵—旋涡泵、射流泵、气升泵四、叶片泵的命名（注：文档可能无法思考全面，请浏览后下载，供参考。
ZLB型轴流泵
ZLB型轴流泵Type ZLB Axial Flow PumpZLB.ZLD型泵系单级立式轴流泵，适用于抽送清水、污水、雨水及带有轻微腐蚀性的液体，被输送液体温度不高于50°C。
本型泵是大流量、低扬程泵，可适用于农田排灌、水利工程、城市的供水、排水和污水处理，电厂、盐厂及养殖场输送循环水、船坞升降水位，亦可用于冶金、化工等行业，使用十分广泛。
ZLB、ZLD pumps are single-stage vertical axial flow pumps.They are provided for delivering clear water,sewage,rainwater and other liquid with slight corrosive.The highest temperature of the liquid is not allowed more than50℃.They have the features of large capacity and low head.They are widely used for agriculture irrigation,water conservancy,water supply& drainage of civil engineering and farmlands,pollution treatment as well as used in salt factories, raise,power stations,docks for water lifting and falling,metallurgy and chemical industry,etc.流量:0.5—60m3/s扬程: 2.0—15mCapacity Q:0.5~60m3/sHead H: 2.0~15m500ZLB-6.3500—泵的吐出口径(mm)Z—轴流泵L—立式B—半调节叶片（D为固定叶片）6.3—泵的设计点扬程(m)500ZLB-120500—泵的吐出口径(mm)Z—轴流泵L—立式B—半调节叶片（D为固定叶片）120—泵的比转数(÷10)Example1500ZLB-6.3500—Outlet diameter of pump(mm)Z—Axial flow pump.L—Vertical.B—Blades adjustable when stationary(D—fixed blades).6.3—Head at design point(m).Example2500ZLB—120500—Outlet diameter of pump(mm)Z—Axial flow pump.L—Vertical.B—Blades adjustable when stationary(D—fixed blades).120—Pump specific speed(÷10)泵轴均为立式安装,吸入口垂直向下,吐出口水平伸出，泵和电机分别安装在两个基础层，泵的轴向推力由电机承受，泵的轴承为橡胶导轴承，密封为填料密封。
7.水泵第二章1~3节
叶轮盖板呈对称状，一般大流量离心泵多 数采用双吸式叶轮 。
叶轮
单吸式叶轮
1-前盖板；2一后盖板；3 一叶片 4一叶槽；5一吸入 口；6—轮毂； 7—泵轴
双吸式叶轮
1-吸入口；2一轮盖； 3一叶片 4一轮毂；5一 轴孔
叶轮按其盖板情况可分封闭式叶轮、 敞开式叶轮和半开式叶轮3种形式.
2、按盖板形式分，离心泵的叶轮有三种类型，下列哪项不 属于这三种形式（ ）。
A.封闭式； B. 单吸式 ； C. 半开式 D.敞开式 3、下列泵中哪一种是不属于叶片式泵（ ）。
A.混流泵； B.活塞泵； C.轴流泵； D.离心泵 4、伯诺里方程中 z+ + 表示（ ）
A．单位重量液体具有的机械能； B．单位质量液体具有的机械能； C．体积液体具有的机械能； D．通过过流断面液体所具有的总机械能。
5、离心式清水泵的叶轮一般都制成（ ）
Ａ敞开式;
B.半开式; C.封闭式
6、水泵性能参数中的额定功率是指水泵的（ ）
Ａ. 有效功率
Ｂ.轴功率
Ｃ. 配用电机功率 D. 配用电机的输出功率
7、金属压力表的读数是
A. 绝对压强 ；
B. 相对压强 ；
C. 绝对压强加当地大气压强；
离 心 泵 的启动之前，应先用水灌满泵壳和 吸 水管道，然后，驱动电机，使叶轮和水作 高速旋转运动，此时，水受到离心力作用被甩 出叶轮，经蜗形泵壳中的流道而流入水泵的压 水管道，由压水管道而输入管网中去。在这同 时，水泵叶轮中心处由于水被甩出而形成真空， 吸水池中的水便在大气压力作用下，沿吸水管 而源源不断地流入叶轮吸水口，又受到高速转 动叶轮的作用，被甩出叶轮而输入压水管道。 这样，就形成了离心泵的连续输水 。
中国液下泵行业十大品牌液下泵型号首选
1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。
主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。
产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。
公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。
公司拥有国内高水准的水泵性能测试中心，产品全部采用CAD设计软件和CFD计算流体力学软件等先进设计手段，产品经过精密铸造、热锻压、焊接、热处理、精加工、装配等十多道工序。
使用先进的数控加工中心、等离子焊接机、全自动气体保护、半自动真空熔焊机、超频真空热处理设备、高效加工专机、理化和探伤设备等各类高精密加工检测设备。
齐全的加工检测设备，于同行业中处领先地位，更加充分保证了产品的质量。
公司产品达二十大系列，一万多种规格。
产品广泛应用于：工业生产，建筑城镇供水，环保污水处理，市政工程，食品制药，水利电力，石油船舶等多种领域。
客户包括大庆油田、胜利油田、中国水利水电、浦项集团等世界知名企业。
2.威乐水泵(山东)有限公司威乐水泵(山东)有限公司主要经营进口品牌德国WILO威乐水泵、Grundfos格兰富?泵、Ebara荏原?泵、美国帕斯菲达PULSAFEEDER计量泵、米顿罗milton?roy计量泵、;国产品牌合作厂家：上海凯泉泵业(集团)有限公司、上海连城泵业有限公司、威乐水泵(上海)有限公司、苏州登丰泵业有限公司等优质国产水泵。
3.泊头市特种泵阀公司泊头市特种泵阀制造有限公司(原泊头市特种泵厂)是以开发各种容积泵为主的国家二级企业;泊泵著名商标，(1990年通过ISO9001国际质量体系认证及产品出口免检证)、BRY型风冷式离心热油泵首批获得国家生产许可证、中国石化总公司设备资源市场成员厂;中国泵业集团骨干企业之一;国内齿轮泵行业龙头企业。
国内气压增压泵型号十大热水管道增压泵品牌最新排名榜单
1.上海阳光泵业制造有限公司上海阳光泵业制造有限公司是国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，注册资本1100万元。
主导产品包括：螺杆泵、隔膜泵、液下泵、磁力泵、排污泵、化工泵、多级泵、自吸泵、齿轮油泵、计量泵、卫生泵、真空泵、潜水泵、转子泵等类别。
产品以优越的性能，精良的品质已获得各项专业认证证书及客户的认可。
公司拥有多名水泵专家和各类中高级工程师，不断的开发制造，升级换代产品年年都有问世。
公司拥有国内高水准的水泵性能测试中心，产品全部采用CAD设计软件和CFD计算流体力学软件等先进设计手段，产品经过精密铸造、热锻压、焊接、热处理、精加工、装配等十多道工序。
使用先进的数控加工中心、等离子焊接机、全自动气体保护、半自动真空熔焊机、超频真空热处理设备、高效加工专机、理化和探伤设备等各类高精密加工检测设备。
齐全的加工检测设备，于同行业中处领先地位，更加充分保证了产品的质量。
公司产品达二十大系列，一万多种规格。
产品广泛应用于：工业生产，建筑城镇供水，环保污水处理，市政工程，食品制药，水利电力，石油船舶等多种领域。
客户包括大庆油田、胜利油田、中国水利水电、浦项集团等世界知名企业。
2.长沙双珑泵业有限公司长沙双珑泵业有限公司主营工业泵及配件的销售、装配、维修;中央空调的节能改造;钢村、金属材料、电机、电线电缆、水暖器材、风机、阀门、减速机、机械设备的销售。
3.四川胜达泵业设备制造有限公司公司主要经营过滤机滤芯等。
公司秉承"顾客至上，锐意进取"的经营理念，坚持"客户第一"的原则为广大客户提供优质的服务。
欢迎惠顾!4.上海君泉泵业有限公司上海君泉泵业有限公司是一家集开发生产为一体。
通过ISO9001:2008国际质量体系认证，并取得了《全国工业产品生产许可证》的制泵企业。
公司与泵阀领域权威专家进行广泛交流和技术合作，现已拥有一支很强的科研团队并自主开发出多种高效率水泵系列，并荣获《全国质量诚信先进企业》、《中国科技创新优秀企业》、《全国质量信得过产品》、《中国工程建设推荐产品》、《全国质量检验稳定合格产品》、《中国绿色环保产品》等荣誉称号。
立式轴流泵的结构及安装方法
立式轴流泵的结构及安装方法立式轴流泵是一种常见的泵类，它具有紧凑的结构、高效的能力以及广泛的应用范围。
下面将详细介绍立式轴流泵的结构和安装方法。
一、立式轴流泵的结构立式轴流泵主要由以下几个部分组成：1. 泵壳：泵壳是立式轴流泵的主体部分，负责容纳和保护其他部件。
泵壳通常采用铸铁或钢制成，具有较高的强度和刚度。
2. 轴承：轴承是支撑泵轴的重要部分，能够承受泵的载荷和提供良好的支撑。
通常使用滚动轴承，以减少摩擦和能耗。
3. 叶轮：叶轮是立式轴流泵的关键部分，通过旋转产生静压力，并将流体推到出口。
叶轮一般由铸铁或不锈钢制成，叶片形状和数量根据不同的泵型和工作条件而不同。
4. 泵轴：泵轴是传递转矩和旋转力矩的主要部件，负责使叶轮旋转。
泵轴通常由高强度的不锈钢材料制成，以确保较长的寿命和可靠性。
5. 导流器：导流器用于引导流体进入泵轴并与叶轮相互作用。
它是一个重要的部分，可以控制流体的流向和流速，从而实现更高的效率和性能。
6. 轴管：轴管用于支持和保护泵轴，防止泵轴因叶轮旋转而偏转或发生其他问题。
轴管通常由不锈钢制成，具有良好的耐腐蚀性和强度。
二、立式轴流泵的安装方法立式轴流泵的安装通常需要以下步骤：1. 选择合适的安装位置：根据泵的尺寸和安装要求，选择一个合适的位置安装立式轴流泵。
确保泵的周围空间充足，并且有足够的操作和维修空间。
2. 安装基础：在选定的安装位置上设置合适的基础，以确保泵的稳定性和安全性。
基础可以使用混凝土或钢板等材料构建，具体构建方法根据实际情况而定。
3. 安装泵壳：将泵壳安装在基础上，并确保泵壳与基础之间的接触平整牢固。
使用合适的螺栓将泵壳固定在基础上，以防止泵在运行过程中产生振动和偏移。
4. 安装轴承和轴管：将轴承安装在泵壳内，并确保其与泵轴的配合良好。
在泵轴上安装轴管，并将其固定在泵壳上。
轴承和轴管的安装应注意润滑和对中，以确保其正常运转。
5. 安装叶轮：将叶轮安装在泵轴上，并确保其与轴承和轴管的配合良好。
