轴流泵工作原理和性能特点
第四章 轴流式泵与风机
• (4)轴流式泵与风机的基本方程式 • 与离心式泵与风机基本方程式的含义相同， 轴流式泵与风机的基本方程式也是反映流 体在叶轮中得到的能量与叶轮进出口流体 速度的关系式，它可以根据动量矩定理推 导得到，对基本方程式有如下说明：
• 1）它主要有两种表示形式： • 对于泵： u u H T v2u v1u va ctg1e ctg 2e
•
•
5）从基本方程式可以看出，泵叶轮的扬 程与流体的密度无关，风机叶轮的全压与 流体的密度成正比。 6）由于轴流式叶片断面呈机翼型，所以， 可以从机翼理论和平面叶栅理论来推导更 为准确的基本方程式，
翼型的主要几何参数
第二节 轴流式泵与风机的结构
• • 轴流式泵与风机有四种基本结构型式， （1）第一种型式，单个叶轮，没有导叶， 结构最简单，但效率较低，因为流体从这 种型式的泵与风机中流出后，具有较大的 圆周分速度，流动损失较大。因此这种型 式只适用于低压风机。
• 离心式 qV 曲线在最高效率点附近较平坦，高 效工作区较宽；轴流式 qV 曲线在最高效率点 附近较陡，高效工作区较窄。但轴流式泵与风机 一般采用静叶或动叶调节，能在较大的工况范围 内保持较高的效率。
例题
• 【例题5－1】有一单级轴流式风机，转速 n=1450r/min，在半径为25cm处，空气沿 轴向以24m/s的速度流入叶轮，已知比 2 e 大 1e 20°，空气密度为1.2 kg/m3。试计 算此时的理论全压。
• • • •
• •
（2）轴流式泵与风机的特点 : 流量大、扬程（或全压）低； 结构简单、体积小、重量轻； 其动叶片可以设计成可调式的，这样，轴流式 泵与风机在很大的流量范围内能保持较高的效 率； 轴流式风机的耐磨性较差，噪音较高； 立式轴流泵电动机位置较高，没有被水淹没的 危险，这样其叶轮可以布置得更低，淹没到水 中，启动时可无需灌水或抽真空吸水。
轴流泵的使用知识

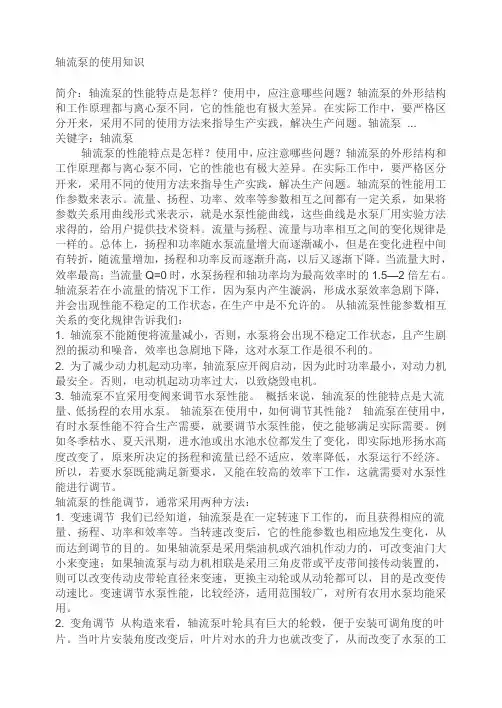

轴流泵的使用知识简介：轴流泵的性能特点是怎样？使用中，应注意哪些问题？轴流泵的外形结构和工作原理都与离心泵不同，它的性能也有极大差异。
在实际工作中，要严格区分开来，采用不同的使用方法来指导生产实践，解决生产问题。
轴流泵 ...关键字：轴流泵轴流泵的性能特点是怎样？使用中，应注意哪些问题？轴流泵的外形结构和工作原理都与离心泵不同，它的性能也有极大差异。
在实际工作中，要严格区分开来，采用不同的使用方法来指导生产实践，解决生产问题。
轴流泵的性能用工作参数来表示。
流量、扬程、功率、效率等参数相互之间都有一定关系，如果将参数关系用曲线形式来表示，就是水泵性能曲线，这些曲线是水泵厂用实验方法求得的，给用户提供技术资料。
流量与扬程、流量与功率相互之间的变化规律是一样的。
总体上，扬程和功率随水泵流量增大而逐渐减小，但是在变化进程中间有转折，随流量增加，扬程和功率反而逐渐升高，以后又逐渐下降。
当流量大时，效率最高；当流量Q=0时，水泵扬程和轴功率均为最高效率时的1.5—2倍左右。
轴流泵若在小流量的情况下工作，因为泵内产生漩涡，形成水泵效率急剧下降，并会出现性能不稳定的工作状态，在生产中是不允许的。
从轴流泵性能参数相互关系的变化规律告诉我们：1. 轴流泵不能随便将流量减小，否则，水泵将会出现不稳定工作状态，且产生剧烈的振动和噪音，效率也急剧地下降，这对水泵工作是很不利的。
2. 为了减少动力机起动功率，轴流泵应开阀启动，因为此时功率最小，对动力机最安全。
否则，电动机起动功率过大，以致烧毁电机。
3. 轴流泵不宜采用变阀来调节水泵性能。
概括来说，轴流泵的性能特点是大流量、低扬程的农用水泵。
轴流泵在使用中，如何调节其性能？轴流泵在使用中，有时水泵性能不符合生产需要，就要调节水泵性能，使之能够满足实际需要。
例如冬季枯水、夏天汛期，进水池或出水池水位都发生了变化，即实际地形扬水高度改变了，原来所决定的扬程和流量已经不适应，效率降低，水泵运行不经济。
泵的工作原理与性能
泵的工作原理与性能一、泵的工作原理泵按工作原理与性能可分为离心泵、轴流泵、容积泵、混流泵、旋涡式泵、真空泵、射水泵、水击泵等。
一）离心泵离心泵主要是靠叶轮旋转时带动周围的水一起旋转，使液体产生惯性离心力而工作的。
所以叫离心泵，离心力与物体的质量m，旋转半径R，旋转角度3 有关，若用F代表离心力，它们有这样的关系：F=m3 2R。
泵的主要工作部件有叶轮，其上有一定数目的叶片，叶轮固定于轴上，由轴带动旋转；泵壳为一螺壳形扩散室，称为蜗壳，它静止不动，泵吸入口与吸入管相连，排出口与排出阀相连接。
离心泵工作之前首先要在吸入管路和泵内充满所输送的液体，当叶轮旋转时，拔动叶轮内的液体一起旋转，液体就获得了能量，因离心力而从叶轮内甩出。
甩出的液体经过蜗壳，扩散管，再从排出管排走。
与此同时，叶轮内产生真空，而吸入液面的液体在外压（大气压或其他压力）下，经过吸入管路被压入叶轮内。
由于叶轮是连续而均匀地旋转的，所以液体连续而均匀地被甩出和吸入。
离心泵工作时泵内不能有空气存在。
因为气体重度小，旋转时产生的离心力就小，在叶轮中难以造成必要的真空，也就无法将重度大液体吸入泵中。
因此在泵启动前，必须使泵和吸入系统充满液体，工作中吸入系统也不能漏空气，这是离心泵正常工作必须具备的条件。
离心泵按叶轮吸入方式可分为单吸式和双吸式。
前者为液体从一侧进入叶轮。
该泵结构简单，制造容易，但叶轮两边所受液体的总压力及受力面不等，存在轴向推力。
如电厂中常用的给水泵就属于这一类。
后者为液体从两侧进入叶轮。
该泵构造复杂，制造困难，且固叶轮两面吸入，在汇合处有冲击现象。
离心泵按叶轮数目来分可分为单级和多级高心泵，前置泵只有一个叶轮，属单级泵，其扬程较低。
给水泵由六级叶轮串联工作，属多级泵，它可获得较高扬程。
二）轴流泵轴流泵主要是利用叶轮旋转时产生的推力来工作的。
叶片转动，使空气向前推的力叫推力。
当流体绕过翼型时，在翼型的头部A点处分离成两股，分别绕过翼型的上下表面后在尾部B点汇合后流出去。
轴流泵原理
轴流泵原理

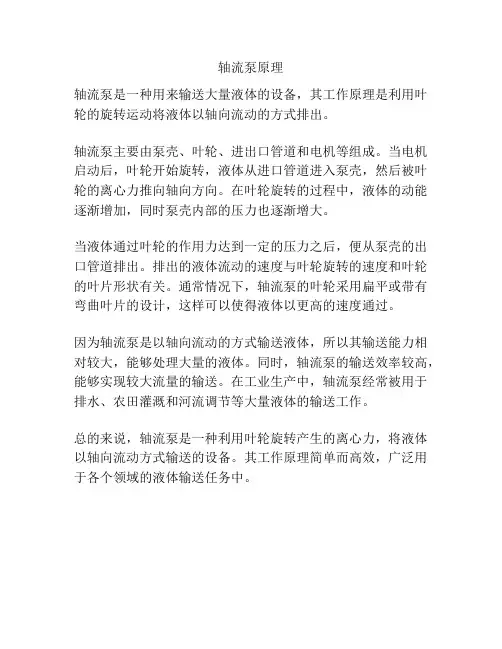

轴流泵是一种用来输送大量液体的设备，其工作原理是利用叶轮的旋转运动将液体以轴向流动的方式排出。
轴流泵主要由泵壳、叶轮、进出口管道和电机等组成。
当电机启动后，叶轮开始旋转，液体从进口管道进入泵壳，然后被叶轮的离心力推向轴向方向。
在叶轮旋转的过程中，液体的动能逐渐增加，同时泵壳内部的压力也逐渐增大。
当液体通过叶轮的作用力达到一定的压力之后，便从泵壳的出口管道排出。
排出的液体流动的速度与叶轮旋转的速度和叶轮的叶片形状有关。
通常情况下，轴流泵的叶轮采用扁平或带有弯曲叶片的设计，这样可以使得液体以更高的速度通过。
因为轴流泵是以轴向流动的方式输送液体，所以其输送能力相对较大，能够处理大量的液体。
同时，轴流泵的输送效率较高，能够实现较大流量的输送。
在工业生产中，轴流泵经常被用于排水、农田灌溉和河流调节等大量液体的输送工作。
总的来说，轴流泵是一种利用叶轮旋转产生的离心力，将液体以轴向流动方式输送的设备。
其工作原理简单而高效，广泛用于各个领域的液体输送任务中。

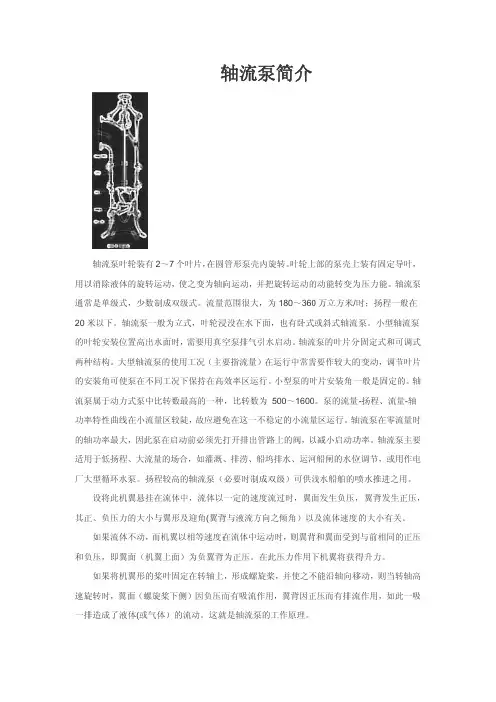

轴流泵简介
用以通常20米的叶两种的安流泵功率的轴适用厂大其正和负速旋一排轴流泵叶轮以消除液体的常是单级式，米以下。
轴流叶轮安装位置种结构。
大型安装角可使泵泵属于动力式率特性曲线在轴功率最大，用于低扬程、大型循环水泵设将此机翼正、负压力的如果流体不负压，即翼面如果将机翼旋转时，翼面排造成了液体轮装有2～7个的旋转运动，使少数制成双流泵一般为立置高出水面时型轴流泵的使泵在不同工况式泵中比转数在小流量区较因此泵在启动大流量的场泵。
扬程较高翼悬挂在流体的大小与翼形不动，而机翼面（机翼上面翼形的桨叶固面（螺旋桨下侧体(或气体）的轴个叶片，在圆使之变为轴向双级式。
流量立式，叶轮浸时，需要用真空用工况（主要况下保持在高数最高的一种较陡，故应避免动前必须先打合，如灌溉、高的轴流泵（体中，流体以形及迎角(翼背以相等速度在面）为负翼背定在转轴上侧）因负压而的流动。
这就轴流泵管形泵壳内旋向运动，并把范围很大，为浸没在水下面空泵排气引水要指流量）在效率区运行，比转数为免在这一不稳打开排出管路、排涝、船坞必要时制成双一定的速度流背与液流方向在流体中运动为正压。
在此，形成螺旋桨而有吸流作用就是轴流泵的泵简介旋转。
叶轮上把旋转运动的为180～360面，也有卧式水启动。
轴流在运行中常需。
小型泵的叶500～1600稳定的小流量路上的阀，以坞排水、运河双级）可供浅流过时，翼面向之倾角）以动时，则翼背此压力作用下桨，并使之不用，翼背因正的工作原理。
上部的泵壳上的动能转变为0万立方米/时式或斜式轴流泵流泵的叶片分需要作较大的叶片安装角一0。
泵的流量量区运行。
轴以减小启动功河船闸的水位浅水船舶的喷面发生负压，及流体速度背和翼面受到下机翼将获得不能沿轴向移正压而有排流 上装有固定导为压力能。
轴时；扬程一般泵。
小型轴流分固定式和可的变动，调节一般是固定的量-扬程、流量轴流泵在零流功率。
轴流泵位调节，或用喷水推进之用翼背发生正的大小有关。
到与前相同的得升力。
轴流泵的工作原理
轴流泵的工作原理

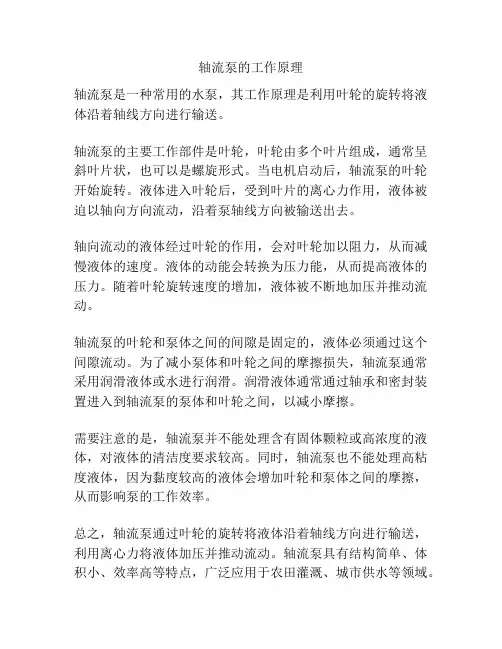

轴流泵是一种常用的水泵，其工作原理是利用叶轮的旋转将液体沿着轴线方向进行输送。
轴流泵的主要工作部件是叶轮，叶轮由多个叶片组成，通常呈斜叶片状，也可以是螺旋形式。
当电机启动后，轴流泵的叶轮开始旋转。
液体进入叶轮后，受到叶片的离心力作用，液体被迫以轴向方向流动，沿着泵轴线方向被输送出去。
轴向流动的液体经过叶轮的作用，会对叶轮加以阻力，从而减慢液体的速度。
液体的动能会转换为压力能，从而提高液体的压力。
随着叶轮旋转速度的增加，液体被不断地加压并推动流动。
轴流泵的叶轮和泵体之间的间隙是固定的，液体必须通过这个间隙流动。
为了减小泵体和叶轮之间的摩擦损失，轴流泵通常采用润滑液体或水进行润滑。
润滑液体通常通过轴承和密封装置进入到轴流泵的泵体和叶轮之间，以减小摩擦。
需要注意的是，轴流泵并不能处理含有固体颗粒或高浓度的液体，对液体的清洁度要求较高。
同时，轴流泵也不能处理高粘度液体，因为黏度较高的液体会增加叶轮和泵体之间的摩擦，从而影响泵的工作效率。
总之，轴流泵通过叶轮的旋转将液体沿着轴线方向进行输送，利用离心力将液体加压并推动流动。
轴流泵具有结构简单、体积小、效率高等特点，广泛应用于农田灌溉、城市供水等领域。
轴流泵的设计 本科生毕业设计
第二章
叶轮设计 ............................................................................................................................3 （一）叶轮设计流程 ........................................................................................................3 （二）叶轮基本参的选择数 ............................................................................................3 （三）流线法设计叶片 ....................................................................................................5 （四）选定截面及计算 ....................................................................................................7
I I
扬州大学本科生毕业论文
目
摘 目
录
要 ................................................................................................................................................ I 录 ..............................................................................................................................................III 概述 ....................................................................................................................................1 一、轴流泵的特点和工作原理 ................................................................................................1 二、我国轴流泵模型发展概况 ................................................................................................1 三、设计意思和目的 ................................................................................................................2
轴流泵工作原理及特点介绍
轴流泵工作原理及特点介绍概述轴流泵是一种常用的流体机械，具有体积小、结构简单、效率高、操作方便等特点，被广泛应用于工业、农业、航空、水利等领域。
本文将介绍轴流泵的工作原理及特点。
工作原理轴流泵是一种通过旋转叶轮将流体转移的机械装置。
其主要部件包括叶轮、泵盖、进出口管道等。
当电机带动叶轮旋转时，叶轮受到液体的入口压力作用，将液体吸入泵内，经过转子叶片的旋转运动，将液体压力逐渐提高，最终将高压液体推出泵口。
轴流泵的工作原理可以归结为以下几个步骤：1.吸入：当泵轴旋转时，由于叶轮旋转而产生的负压作用，使得泵内的压力降低，液体沿着进口管道充分地从吸入管口处进入泵内。
2.旋转：当液体进入叶轮之后，由于叶片的形状和叶轮高速旋转的作用，使得液体完成一个类似于旋转的运动，同时将其中的动能转化为了压能。
3.推出：经过叶轮的增压作用后，高压液体被推出泵口，进入出口管道，并被输送到必要的工业和农业生产中去。
特点1.体积小：轴流泵体积小，易于维护，适用于大、小型机械设备。
2.结构简单：其组成结构非常简单，由叶轮和进出口管道组成，维护起来比较方便。
3.效率高：轴流泵能够运用液体工程的基本原理来将能量转移，因此工作效率高，压力大。
4.操作方便：由于其结构简单，需要的操作人员也较少，日常操作较为方便。
5.高效节能：轴流泵使用的能源少，高效节能。
应用由于轴流泵具有高效节能、体积小、操作方便等特点，它被广泛应用于农业灌溉、排污、深水泵取水、海水养殖及船舶推进、水力发电等领域。
总之，轴流泵运用灵活、方便快捷，是一种高效、实用的流体机械装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
轴流泵工作原理和性能特点
轴流泵是叶片式泵的一种。
它输送液体不像离心泵那样沿径向流动，而是沿泵轴方向流动，所以称为轴流泵。
又因为它的叶片是螺旋形的，很像飞机和轮船上的螺旋桨，所以有的又称为螺旋桨泵。
(1)轴流泵的种类
轴流泵根据泵轴安装位置可分为立式、斜式和卧式三种。
它们之间仅泵体形式不同，内部结构基本相同。
我国生产较多的是立式轴流泵。
立式轴流泵的内部结构，它主要由泵体、叶轮、导叶装置和进出口管等组成。
泵体形状呈圆筒形，叶轮固定在泵轴上，泵轴在泵体内由两个轴承支承，泵轴借顶部联轴器与电动机传动轴相连接。
叶轮一般由2～6片弯曲叶片组成，形状和电风扇叶片相似，有扭曲。
叶片的结构有固定的和螺旋角可以调节的两种。
可调节叶片又有半调节式和全调节式的两种。
半调节式的叶片是可拆装的，改变角度需把叶片松开用手工调节；全调节式的是通过一套专门的随动机构自动改变叶片的角度。
大型轴流泵的叶片大多为全调节式的。
导叶装置外形呈圆锥形或圆柱形，一般装有6～10个导叶片。
导叶装置的作用是使从叶轮出来的液体流经导叶片所构成的流道后增加压力，提高泵的效率。
进口管为喇叭形的。
出口管通常为60°或90°的弯管，其作用是改变液体流出的方向。
(2)轴流泵的工作原理
轴流泵输送液体不是依靠叶轮对液体的离心力，而是利用旋转叶轮叶片的推力使被输送的液体沿泵轴方向流动。
当泵轴由电动机带动旋转后，由于叶片与泵轴轴线有一定的螺旋角，所以对液体产生推力(或叫升力)，将液体推出从而沿排出管排出。
这和图l—26所示的电风扇运行的道理相似，靠近风扇叶片前方的空气被叶片推向前面，使空气流动。
当液体被推出后，原来位置便形成局部真空，外面的液体在大气压的作用下，将沿进口管被吸入叶轮中。
只要叶轮不断旋转，泵便能不断地吸人和排出液体。
(3)轴流泵的特点
①轴流泵的优点
a．流量大、结构简单、重量轻、外形尺寸小，它的形体为管状，因此占地面积小。
b．立式轴流泵工作时叶轮全部浸没在水中，启动时不必灌泵，操作简单方便。
c．对调节式轴流泵，当工作条件变化时，只要改变叶片角度，仍然可保持在较高效率下工作。
②轴流泵主要缺点扬程太低，因此应用范围受到限制。
由于轴流泵是低扬程、大流量的泵，故通常用于农业大面积灌溉和排涝、城市排水、输送需要冷却水量很大的热电站循环水以及船坞升降水位等。
如有侵权请联系告知删除，感谢你们的配合！。
