电磁炉触摸屏维修
电磁炉触摸控制原理与检修技术
电磁炉触摸控制原理与检修技术虽然机械按键（轻触键）控制技术很成熟，且电路结构简单、成本低廉，已在很多电子产品中广泛应用，但由于机械按键本身具有易磨损，并受温度、湿度影响较大，所以故障率一直较高。
另外，采用机械式按键控制电路的电磁炉，需要在面板按键的相应位置开孔，然后粘贴一张薄膜进行覆盖，如图1所示。
图1机械式按键使用时间一长，薄膜会破裂、变形或者脱胶，薄膜就容易与面板粘贴处开裂，如图2所示。
电磁炉在使用过程中，面板难免会沾上一些水分、油渍，这些水分、油渍就会从开裂处渗人到内部，轻则引发多种故障，严重时将烧毁元器件。
图2新一代电容触摸感应式控制技术完全能够弥补机械式按键的缺点，具有耐磨损、防水保护及不受温度、湿度影响，且造价低廉等优点，成为新一代电器产品控制电路的新宠。
电容触摸感应式控制技术已广泛地应用于手机、影碟机、电磁炉、抽油烟机、洗衣机，微波炉、电子秤、MP3、MP4、数码相框、多媒体音箱、液晶电视、液晶显示器等产品中。
由于该类控制没有传统的机械按键，不需要在面板上开孔，面板可以采用一块整体的玻璃、陶瓷或塑料等材质，既方便清洁，还美观大方。
另外，将触摸技术应用在电磁炉产品中，同时也消除了从面板上渗水的故障隐患。
一、电容触摸感应式控制技术的基本原理所谓电容触摸感应式控制技术，其核心就是利用张弛振荡器产生数百千赫兹的正弦波，然后将这个正弦波信号加在各个弹簧导电盘上，当用户的手指接触到导电盘的时候（即使有面板隔开，但对于高频信号而言，玻璃、陶瓷、塑料等材质面板仍相当于导体），相当于给弹簧导电盘对地接了一只电容，利用电容通交隔直的特性，高频信号通过电容分压，弹簧盘上的信号电平将降低。
这个降低的信号电压施加在阈值检测器上（或者被送到比较器内部电路进行处理，使相应输出端输出电平翻转），即可以产生触摸/无触摸的信号。
市场上常见的采用电容触摸感应式控制技术的电磁炉，按控制接口类型分类主要有二种：第一种是将张弛振荡器产生的数百千赫兹的正弦波加到各个功能键弹簧导电盘上。
电磁炉触摸按键失灵维修
电磁炉触摸按键维修（情况不同所以不一定所有都适用！）
电磁炉触摸按键输入电路如下（按照电路板绘制的）：
由于拆下的电路板上的控制芯片上无任何字（可能是定制的单片机），只找到其电源脚和晶振脚，其余的阴教功能未知。
这给分析其工作原理带来一定困难，所以只好抛开控制芯片找答案。
上图是触摸按键的电路图，“检测电压”是输入到控制芯片的，当有触摸时其电压会降低；“PWM”那个也是直接由控制芯片产生的，由于只有一个简单的万用表，所以无法测出其实际的IO变化情况，只是猜测是PWM波形输出。
问题现象：有时能开，有时不能，网上换二极管电容全部都试了，都不行，当用电吹风吹热触摸面板时又能开机工作了，拆开检测电路，测得通电时“检测电压”那电压为3.28-3.6V，有触摸时电压稍微降一点（可能是万用表太差），只是大致看到电压下降了0.1V(有时下降约0.8V，在能正常触摸时也是只下降了0.2V左右)，可能是瞬间电压下降没能捕捉到。
于是想着手动将其电压降低看其是否能开机：将“检测电压”那直接接地(手与导线绝缘)，机子无反应；用手拿着接地的导线(手直接接触着导线的铜丝)直接摸着“检测电压”开机正常；用2.2nF电容的两引脚分别接触GND与“检测电压”那，无反应；加大电容再试，有点反应（有时不行，可能接触不好），于是找来一个轻触开关与电容串起来，按键成功开机！（电路为上图红色虚线框里）
电容由于具有充电的特性，在两引脚间有电压时便会给电容充电，充完后串联的回路无电流，即相当于产生了一个下降—-上升过程（上升沿），理论来说这和用导线将其短接到地的过程是一样的，可是实际却不行！。
电磁炉的触摸按键失灵怎么维修
电磁炉的触摸按键失灵怎么维修
电磁炉的触摸按键失灵的维修
目前的电磁炉的面板控制的功能键，大多采用了触摸式按键（隔着电磁炉面板玻璃，人体感应微弱信号，提供给控制面板的CPU发出指令，实现其功能），取代了微动开关按钮，使用轻便灵巧。
如图
触摸键失灵，需要检查以下几个方面：
一，测试电磁炉内电路上的副电源，5V、18V电压输出必须正常稳定，保证控制面板
电路的5V供电正常；如果数码无显示，电源键对应的指示灯不亮，查换副电源的相关
元件，保证在控制面板上的电解电容器的正负极测得5V电压。
二，在控制面板上的电解电容器的正负极测得5V电压，且数码有显示，电源键对应的指示灯亮触摸电源开关键无效且无法开机：
1，控制面板上的CPU有脚虚焊，仔细补焊；
2，控制面板上的印刷电路间因油腻或渗有水漏电，导致工作不正常，必须用洗涤剂刷洗干净，电吹风吹干；
3，每个触摸键的第一个电子元件是开关二极管，型号是IN4148。
但凡触摸键无效，IN4148不良，必须检查更换该开关二极管；如图
4，IN4148正常，触摸无效，再查换该键相关的电阻和电容；
5，因拆卸或其他原因，导致触摸键的弹簧上的金属面不正，离开电磁炉面板玻璃，
检查修复。
（本文内容由百度知道网友冯店联想贡献）本文作者：百度知道知数码。

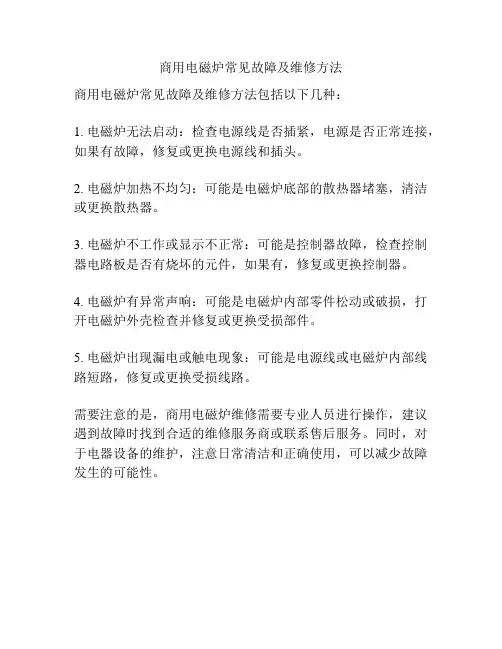

商用电磁炉常见故障及维修方法
商用电磁炉常见故障及维修方法
商用电磁炉常见故障及维修方法包括以下几种：
1. 电磁炉无法启动：检查电源线是否插紧，电源是否正常连接，如果有故障，修复或更换电源线和插头。
2. 电磁炉加热不均匀：可能是电磁炉底部的散热器堵塞，清洁或更换散热器。
3. 电磁炉不工作或显示不正常：可能是控制器故障，检查控制器电路板是否有烧坏的元件，如果有，修复或更换控制器。
4. 电磁炉有异常声响：可能是电磁炉内部零件松动或破损，打开电磁炉外壳检查并修复或更换受损部件。
5. 电磁炉出现漏电或触电现象：可能是电源线或电磁炉内部线路短路，修复或更换受损线路。
需要注意的是，商用电磁炉维修需要专业人员进行操作，建议遇到故障时找到合适的维修服务商或联系售后服务。
同时，对于电器设备的维护，注意日常清洁和正确使用，可以减少故障发生的可能性。

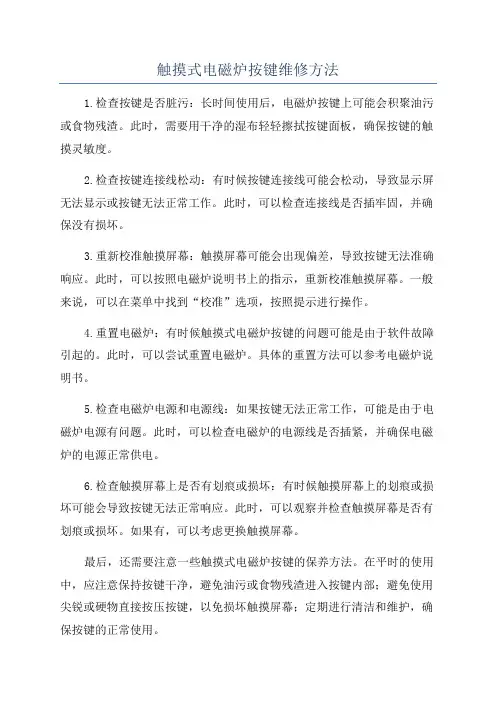

触摸式电磁炉按键维修方法
触摸式电磁炉按键维修方法
1.检查按键是否脏污：长时间使用后，电磁炉按键上可能会积聚油污或食物残渣。
此时，需要用干净的湿布轻轻擦拭按键面板，确保按键的触摸灵敏度。
2.检查按键连接线松动：有时候按键连接线可能会松动，导致显示屏无法显示或按键无法正常工作。
此时，可以检查连接线是否插牢固，并确保没有损坏。
3.重新校准触摸屏幕：触摸屏幕可能会出现偏差，导致按键无法准确响应。
此时，可以按照电磁炉说明书上的指示，重新校准触摸屏幕。
一般来说，可以在菜单中找到“校准”选项，按照提示进行操作。
4.重置电磁炉：有时候触摸式电磁炉按键的问题可能是由于软件故障引起的。
此时，可以尝试重置电磁炉。
具体的重置方法可以参考电磁炉说明书。
5.检查电磁炉电源和电源线：如果按键无法正常工作，可能是由于电磁炉电源有问题。
此时，可以检查电磁炉的电源线是否插紧，并确保电磁炉的电源正常供电。
6.检查触摸屏幕上是否有划痕或损坏：有时候触摸屏幕上的划痕或损坏可能会导致按键无法正常响应。
此时，可以观察并检查触摸屏幕是否有划痕或损坏。
如果有，可以考虑更换触摸屏幕。
最后，还需要注意一些触摸式电磁炉按键的保养方法。
在平时的使用中，应注意保持按键干净，避免油污或食物残渣进入按键内部；避免使用尖锐或硬物直接按压按键，以免损坏触摸屏幕；定期进行清洁和维护，确保按键的正常使用。

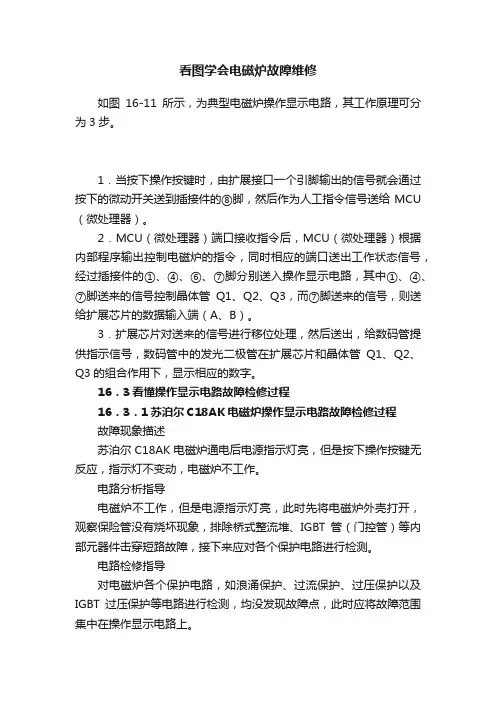

看图学会电磁炉故障维修
看图学会电磁炉故障维修如图16-11所示，为典型电磁炉操作显示电路，其工作原理可分为3步。
1．当按下操作按键时，由扩展接口一个引脚输出的信号就会通过按下的微动开关送到插接件的⑧脚，然后作为人工指令信号送给MCU （微处理器）。
2．MCU（微处理器）端口接收指令后，MCU（微处理器）根据内部程序输出控制电磁炉的指令，同时相应的端口送出工作状态信号，经过插接件的①、④、⑥、⑦脚分别送入操作显示电路，其中①、④、⑦脚送来的信号控制晶体管Q1、Q2、Q3，而⑦脚送来的信号，则送给扩展芯片的数据输入端（A、B）。
3．扩展芯片对送来的信号进行移位处理，然后送出，给数码管提供指示信号，数码管中的发光二极管在扩展芯片和晶体管Q1、Q2、Q3的组合作用下，显示相应的数字。
16．3看懂操作显示电路故障检修过程16．3．1苏泊尔C18AK电磁炉操作显示电路故障检修过程故障现象描述苏泊尔C18AK电磁炉通电后电源指示灯亮，但是按下操作按键无反应，指示灯不变动，电磁炉不工作。
电路分析指导电磁炉不工作，但是电源指示灯亮，此时先将电磁炉外壳打开，观察保险管没有烧坏现象，排除桥式整流堆、IGBT管（门控管）等内部元器件击穿短路故障，接下来应对各个保护电路进行检测。
电路检修指导对电磁炉各个保护电路，如浪涌保护、过流保护、过压保护以及IGBT过压保护等电路进行检测，均没发现故障点，此时应将故障范围集中在操作显示电路上。
（1）使用示波器检测扩展芯片、显示屏等元器件，没有检测到相应的波形，如图16-12所示。
（2）使用万用表检测扩展接口，发现各个引脚的对地阻值与正常值偏差较大，如图16-13所示，由此可以判断，该芯片损坏。
（3）检测后发现扩展芯片损坏，需更换同型号的移位寄存器，如图16-14所示，有些型号的移位寄存器是可以通用的，如型号为“SN74LS164N”的可以更换为“DM74LS164N”。
（4）更换损坏的元器件之后，开机试运行，故障排除。
电磁炉触摸屏失灵的维修指南
电磁炉触摸屏失灵的维修指南电磁炉作为一种现代化的厨房设备，因其高效、节能和方便的特点而受到广大用户的欢迎。
然而，有时候我们可能会遇到电磁炉触摸屏失灵的问题，这给我们的烹饪体验带来了一定的困扰。
本文将为大家介绍电磁炉触摸屏失灵的维修指南，希望能帮助您解决这个问题。
一、检查电源连接当电磁炉触摸屏失灵时，第一步需要检查电源连接是否正常。
请确保电磁炉的电源线插头已经牢固地插入电源插座，并且插头和插座都没有损坏。
如果连接不牢固或者出现损坏的情况，请将插头重新插入插座，或者更换一个可正常工作的插座。
二、观察触摸屏显示如果电磁炉触摸屏失灵，我们可以通过观察触摸屏的显示情况来判断问题所在。
首先，我们可以看一下触摸屏是否正常亮起，并显示出相应的操作界面。
如果屏幕没有亮起或者显示异常，可能是触摸屏出现了故障。
此时，我们需要进行进一步的维修。
三、重新启动电磁炉有时候，电磁炉触摸屏失灵可能只是暂时的问题。
您可以尝试重新启动电磁炉，看看是否能够解决这个问题。
具体操作方法是先将电磁炉的电源插头拔出插座，等待几分钟后再将插头重新插入插座。
然后按照正常的方式打开电磁炉，并观察触摸屏是否能够正常工作。
如果问题得到解决，说明可能只是一次小故障，并非触摸屏本身出现了问题。
四、清洁触摸屏如果触摸屏出现故障，有时候是由于污垢或者水滴进入触摸屏造成的。
您可以使用干净、柔软的布轻轻擦拭触摸屏表面，以去除污垢或者水滴。
请注意，为了避免触摸屏损坏，不要使用过于湿润的布和清洁剂。
五、重置电磁炉如果以上方法都不能解决触摸屏失灵的问题，您可以尝试将电磁炉进行重置。
具体操作方法因不同品牌和型号的电磁炉而异，建议您在遇到问题时查阅电磁炉的使用手册，按照说明进行操作。
一般情况下，重置电磁炉可以通过调整相应的设置或者按下特定的操作按钮来实现。
请注意，在重置电磁炉之前，及时备份您的烹饪设置和数据，以免丢失。
六、联系售后服务如果以上方法都无法解决触摸屏失灵的问题，可能涉及到电磁炉的硬件故障或者其他复杂问题。
电磁炉维修方法与技巧
电磁炉维修方法与技巧1. 检查电源插头和线路-电磁炉的正常运行与电源插头和线路是否连接牢固有很大关系。
检查插头和线路是否损坏、断电或短路。
2. 清洁电磁炉的散热器-定期清洗电磁炉的散热器，清洁过程中需断电且注意不要弄坏散热器表面。
3. 检查电磁炉的故障指示灯-如果电磁炉的故障指示灯亮了，说明该设备出现了故障。
找到并修复故障，若需更换零件，则需要找专业维修人员处理。
4. 观察电磁炉的电子显示面板-如果电子显示面板不能正常显示，可能是显示控制板的故障，需要更换或修复。
5. 检查电磁炉的电磁线圈-因为电磁线圈在工作时会发热，所以需要时常检查是否存在损坏，如有损坏则需要更换。
6. 不要过度使用电磁炉-长时间使用电磁炉可能会导致设备故障。
尽量避免过度使用，不要连续烹饪过久，以免超出电磁炉的负荷能力并导致设备故障。
7. 不要将金属物品放置在电磁炉上-虽然电磁炉可以引起金属锅具中的分子震荡数百万次每秒以产生加热效果，但在烹饪过程中，不要放置金属物品在电磁炉上，以免产生电磁干扰，受损或损坏电磁炉。
8. 检查电磁炉的电源电压-确保电磁炉使用的电源电压与设备要求的电压一致。
如果要使用电压较低的电源，则需要使用适配器或变压器。
9. 不要将电磁炉放置在潮湿的地方-在使用电磁炉时需要确保周围环境干燥，不要将电磁炉放置在潮湿的地方，以免设备故障。
10. 找专业人员修复-如果以上维护方法无法解决电磁炉故障问题，建议寻求专业人员的维修服务。
以上是10条关于电磁炉维修方法与技巧的介绍，针对有些不太理解的内容，接下来做详细描述。
1. 检查电源插头和线路电磁炉的正常运行与电源插头和线路是否连接牢固有很大关系。
在使用前应仔细检查一下插头和接头是否紧固。
检查电源线路是否损坏、断电或短路。
如果需要更换电源线路，则需要找专业人员来更换。
2. 清洁电磁炉的散热器散热器可以排除发热体内部余热，摆脱机器内部热量，维护电磁炉的正常运行。
因为散热器会受到烹饪的食物油渍的污染和灰尘，耽误热量散发，所以长时间不清理会影响食用安全和电磁炉寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁炉出故障维修都有哪些简单的方法呢？不管是大故障还是小故障我们也可以先了解了解，下面电磁炉触摸屏维修中心一起来看看电磁炉的故障维修吧。
专题：九阳电磁炉故障维修机型：九阳JYC-21**X JYCP-21TD1 ZH75505 VER：A/0故障：断续加热维修：拆机，根据经验，在路直接检查VR1可调（103），阻值在100K左右不正常，顺便查下3电压正常，3电容正常；取下可调检测已经开路，更换VR1并调至原位置，试机正常。
2)九阳JYC----19BE5电磁炉断续加热维修主板JYCP----19TK--P11 检测大功率电阻正常，三个大电容正常，电压检测电路，浪涌检测电路正常，测量可调电阻不正常，换一3K可调电阻装机。
试机测量电流值为正常，3)杂牌电磁炉断续加热维修一例机型：杂牌故障：加热慢功率过低断续加热维修：拆机，首先常规检查：3电压正常，3电容正常；同步比较、电压检测、浪涌抑制、高压保护等检测取样大电阻正常。
再查电流电路，疑可调电位器（203）损坏，在路测量为40多K,取下检查已经开路。
更换，调整好整机电流，试机恢复正常加热。
3)九阳JYC-17BD电磁炉不加热，不报警故障九阳JYC-17BD电磁炉不加热，不报警。
通电复位后有'嘀’的一声，显示窗显示0，然后按下面板按键后各个功能键操作正常，风扇正常运转。
就是不加热，也不报警。
开盖检修，无明显异常。
因机子比较老旧，先将板子用热水加洗涤剂洗净晾干。
直观看并无明显损坏件，大致量了下保险，IGBT管，谐振电容都无异常。
后来细量驱动对管8050,8550无异常，最后测得1. 高压脉冲电阻R37，R39变化，原配电阻是2W，330K的四色环电阻，经测量变为360K，370K。
2. 电压异常采样电阻R38断路，原配电阻是2W，820K的四色环电阻，经测量断路。
都更换后整机恢复正常。
4)电磁炉不加热，不报警，又是康铜丝惹的祸主板为TM-SI-01D-A。
美的触摸屏电磁炉，能开机显示正常，但不加热，不报警。
维修过程如下：主板太脏，先清洗烘干，趁热测量CPU 的9脚和13脚（同步电压比较）16脚（电网电压检测），17脚（电流检测）。
数据依次是9脚2.7V, 13脚2.9V, 16脚1.3V,17脚4.8V （测量时我常串上100W灯泡进行电路保护，所得数据会与标准数据略偏小）。
发现17脚（电流检测）电压异常（正常应为0V），等电路板完全冷却，再测量17脚电压时电压下降至2.2V.。
查电流检测电路中R57（47K）R58（22K）基本正常，测康铜丝引脚两端焊点电阻近0欧，基本正常，用热吹风加热康铜丝部分，发现两端电阻增至无穷大。
对康铜丝引脚焊点进行补焊，CPU的17脚（电流检测）数据恢复为0V，试机正常。
6)艾美特电磁炉断续加热艾美特电磁炉断续加热维修一例试机分析可能散热不好，更换风扇。
试机工作正常.7)美的电磁炉不加热美的电磁炉不加热通电试机，按开机键发光管全亮并闪烁，不加热。
开盖观察，发现300V滤波电容引脚开焊打火烧坏，检测其它电路元件无损坏，更换一电容后，试机工作正常.8)电磁炉间歇性加热又一解决法宝现在电磁炉维修量大，在实际维修中间歇性加热故障比较多见，也是维修人员对电磁炉维修的最大难点。
最近连续维修两例间歇性加热故障，花了很多时间和精力最终攻克顽敌，现分享给大家，希望对您有一定帮助：首先按常规修理方法测试300V 18V 5V正常，代换5U 0.27U电容无果，开路测所有大阻值电阻无异常，查功率调节可调电阻是好的，能加热时电流最大7A左右，说明无过流，查所有元件无虚焊，最后惑疑主板漏电但清洗数次仍然不见故障消除，维修限入困境，于是搁置一边，几天后心空又拿出来维修，上次检查的地方不再检测，感觉热敏温控电阻还没检测，焊下炉面和IGBT热敏电阻测试，常温为100K,加热后阻值能变小，与新品完全一样，说明这两个热敏电阻也是好的，考虑间歇性加热会不会是过热保护，炉面温度由于水没烧开决对不存在超温保护，只有IGBT元件有过热可能，而该检测热敏电阻又是好的，会不会是设计欠佳，于是根据原理将IGBT检测热敏电阻换成一只150K的电阻正常。
9）美的C21系列电磁炉间隙不定时加热美的C21系列的电磁炉。
都是先烧掉功率管和保险，18V稳压管，修好之后出现不定时的间隙加热，小锅具可以加热，上茶壶加热变出现不定时加热。
加热一会停一会，各类器件代换均无效，最后断定是由于发**盘局部短路所造成。
（线盘局部短路，IGBT会发热严重损坏，从线圈表面也能看出来是否有过热现象。
）10）电磁炉我是这样修的下面把平时维修中总结的方法分享给同行, 首先试机时看是啥问题，如不通电或是指示灯不亮，可大概分为两种情况。
1. 保险管断了同时功率管也击穿了，个别的整流桥也坏了，注：保险管不合格。
2 . 保险管没断，就是付电源坏了。
修理：功率管击穿并换好之后，先不要试机，用表分别测一下0.3的谐振电容.5微法滤波电容. 和两只推动管，【用空芯针断开元件一脚测，不必去下元件】，如没问题可通电试机，先不放锅用表测桥堆整流后是否是300伏以上，18伏是否正常，不正常必烧功率管【重要】。
放锅时在电源线处卡钳形电流表，【重要】先把电磁炉调至低档，再看电流是否过大，一般品牌机电流最大时8安多一点，其它机不足8安。
无名烧功率管的都是电流过大引起的，这是因为电磁炉试用一段时间后，由于尘土. 油泥等引起电路性能降低或是调电流的可调电阻变值引起电流变大了。
遇到电磁炉不加热的机器时，可参照【故障维修代码】都能解决问题。
大部分此故障都是“传说的大电阻”取样电压变值引起。
此电阻坏没坏可用测电压来看，就是电磁线盘两边通向339块的电阻低端电压，分别是2.8伏和2.9伏。
{47型表}经验：如果电磁炉通电后看似正常，不加热，不报警，不停机，换339后都会好的。
{大部分此故障}。
记得换保险时可不能过大。
修好后记得用松香水清洗一下线路板。
11)电磁炉加热慢一台电磁炉加热慢，测电流最大4A，最小2.5A，拆下5UF和0.3UF电容用220V交流电火花法检测正常，在路测功率可调电阻为1K，拆下测已开路，用两只1K电阻并联代替可调电阻，试机正常，电流升至7A。
12)上电开机，E0，报警掉了标签的杂牌电磁炉用户报不清故障现象，越听越糊涂只有试机看看上电开机，E0，报警；放锅，加热正常细听，没有听到风扇转动的声音，再观察风扇一动不动；心中已然明白！拆机，上电测风扇插头两端电压正常，证实风扇已坏。
更换风扇，工作正常。
13、九阳JYC-18X2电磁炉开机E0维修机型：九阳JYC-18X2故障：开机E0维修：E0，内部故障。
因此，首先常规检查3电压正常，3电容正常；再分别脱开同步比较电路两路检测电阻的一端，检查为门控管C极取样检测电阻R20（470K/2W）变值为620K；更换R20，故障排除。
14、报警不加热，机内有“叭，叭”声美的电磁炉，主板为MT―SI—01A—A。
，开机检查，发现康铜丝虚焊，R2过耗烧坏，给康铜丝补焊，给R2换上1K 电阻。
试机加热，发现电磁炉开机电流就有12安，仔细检查发现VR1（500欧）异常，换上VR1调整后试机，电流正常。
开机时电流为6安，最大功率为7.5安左右。
15、九阳JYC-20BS6 电磁炉检锅不加热机型：九阳JYC-20BS6 JYCP-21TD1 ZH75505 VER：A/0 2008.02.26.故障：检锅不加热维修：在路常规粗测3电压正常，3电容正常，各大电阻正常；再查电流电路，首先检测可调电位器，在路检查发现异常，取下测量已经开路！更换VR1（103）可调并调至原位，试机正常。
16、九阳jyc-19as8不停检锅声，不加热九阳JYC-20BS3不停检锅声，不加热，不出现故障代码，不放锅有故障代码E1，有时按“智能菜单”键档能检锅加热测同步电阻正常，换功率调节电阻，LM339，5UF，0.3UF电容，5V供电管8050用7805代换，最后连整流桥，IGBT都代换故障不能排除。
上网查此故障挺多但没有具体的排除方法。
仔细分析电路：LM339的8脚9脚为同步检测，10脚11脚为震荡信号，11脚通过1个10K和3.3K电阻接CPU功率控制。
此机驱动电路与其它电磁炉不同，功率管G极通过3个8050放大驱动输出未采用8050和8550对管设计，第一级8050放大的E极通过一个8050（作用短路第一个8050的E极到地）接地它的B极受CPU 的POWER ON控制。
最后在10K和3.3K电阻中间点通过加一10K电阻到+5V使此点电压由2.5V提高到3.1V左右(使功率提高一点)，各档位检锅加热正常。
我在网上搜到的资料，此方法修好了电磁炉。
17、电磁炉不检锅的维修方法修不检锅的电磁炉，对熟手来说是轻而易举的事，但新手往往会觉得较难查，而很容易误判为MCU损坏。
针对这一情况，我把平时积累得的一点经验说给大家听听，同时也是为了能与大家多多交流，相互提高自己的技术水平。
对不检锅的电磁炉，我把常见的故障归为以下三类：1、300V 滤波电容不良造成主电压过低而使同步电路检测到的电压不正常。
2、同步电路的大功率电阻变质或开路导致检测电路不正常。
3、PWM 脉冲信号失常而不检锅。
（检查PWM脉冲的方法简单，就是找一小型的变压器，在初级上接一只发光二极管，放在电磁炉的发热盘上后开机，发光二极管有闪光说明PWM脉冲正常，无反应则不正常）下面着重讲一下第三点，在没有图纸的情况下怎样才能快速准确地找出 PWM 脉冲信号进出方向呢？这就先要了解好 LM339 的内部框图（图一），1、先找到两驱动管的基极（图二中的A点），再看其与LM339的哪个脚相连。
2、根据LM339的内部框图可以看到与其相关的另外两个脚，这两个脚必定有一个是通往MCU的，通往MCU的这一脚就是PWM 脉冲信号的输入脚（图二中的5脚）。
3、找出该脚后问题就简单了，下一步可先断开图二中的D20 后测量MCU输出的PWM脉冲信号是否来判定故障位置。
到这里后，其它具体的检测步骤就不用再说了，相信有一点基础知识的朋友都知道该怎么去查了。
的（1与5脚），1脚与6、7脚相关，如6、7脚的电压产生变化，那么1脚的电压也会随之变化，PWM 脉冲信号必然会受到影响。
最常见的也就是这个问题，就是6、7脚之间的绦纶电容（2A222J）不良造成不检锅。
对不检锅的电磁炉，我把常见的故障归为以下三类：1、300V 滤波电容不良造成主电压过低而使同步电路检测到的电压不正常。
2、同步电路的大功率电阻变质或开路导致检测电路不正常。
3、PWM 脉冲信号失常而不检锅。
（检查PWM脉冲的方法简单，就是找一小型的变压器，在初级上接一只发光二极管，放在电磁炉的发热盘上后开机，发光二极管有闪光说明PWM脉冲正常，无反应则不正常）下面着重讲一下第三点，在没有图纸的情况下怎样才能快速准确地找出 PWM 脉冲信号进出方向呢？这就先要了解好 LM339 的内部框图（图一），1、先找到两驱动管的基极（图二中的A点），再看其与LM339的哪个脚相连。
