粉喷桩技术要求

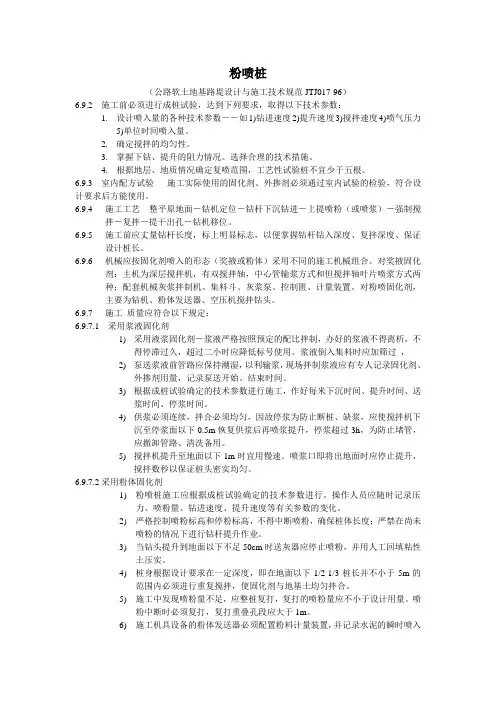

粉喷桩施工规范
粉喷桩（公路软土地基路堤设计与施工技术规范JTJ017-96）6.9.2 施工前必须进行成桩试验，达到下列要求，取得以下技术参数：1.设计喷入量的各种技术参数――如1)钻进速度2)提升速度3)搅拌速度4)喷气压力5)单位时间喷入量。
2.确定搅拌的均匀性。
3.掌握下钻、提升的阻力情况。
选择合理的技术措施。
4.根据地层、地质情况确定复喷范围，工艺性试验桩不宜少于五根。
6.9.3 室内配方试验施工实际使用的固化剂、外掺剂必须通过室内试验的检验，符合设计要求后方能使用。
6.9.4施工工艺整平原地面－钻机定位－钻杆下沉钻进－上提喷粉（或喷浆）－强制搅拌－复拌－提干出孔－钻机移位。
6.9.5施工前应丈量钻杆长度，标上明显标志，以便掌握钻杆钻入深度、复拌深度、保证设计桩长。
6.9.6机械应按固化剂喷入的形态（奖掖或粉体）采用不同的施工机械组合。
对奖掖固化剂：主机为深层搅拌机，有双搅拌轴，中心管输浆方式和但搅拌轴叶片喷浆方式两种；配套机械灰浆拌制机、集料斗、灰浆泵、控制匮、计量装置。
对粉喷固化剂，主要为钻机、粉体发送器、空压机搅拌钻头。
6.9.7施工质量应符合以下规定：6.9.7.1 采用浆液固化剂1)采用液浆固化剂－浆液严格按照预定的配比拌制，办好的浆液不得离析，不得停滞过久，超过二小时应降低标号使用。
浆液倒入集料时应加筛过，2)泵送浆液前管路应保持潮湿，以利输浆，现场拌制浆液应有专人记录固化剂、外掺剂用量，记录泵送开始、结束时间。
3)根据成桩试验确定的技术参数进行施工，作好每米下沉时间、提升时间、送浆时间、停浆时间。
4)供浆必须连续，拌合必须均匀，因故停浆为防止断桩、缺浆，应使搅拌机下沉至停浆面以下0.5m恢复供浆后再喷浆提升，停浆超过3h，为防止堵管，应撤卸管路、清洗备用。
5)搅拌机提升至地面以下1m时宜用慢速。
喷浆口即将出地面时应停止提升，搅拌数秒以保证桩头密实均匀。
6.9.7.2采用粉体固化剂1)粉喷桩施工应根据成桩试验确定的技术参数进行。

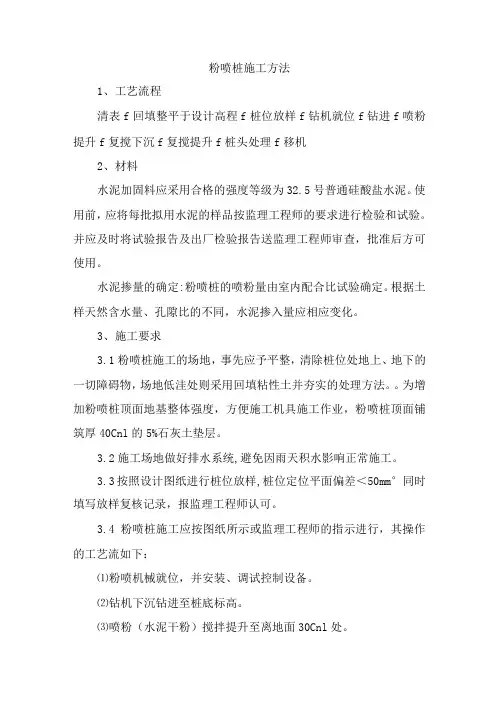

粉喷桩施工方法
粉喷桩施工方法1、工艺流程清表f回填整平于设计高程f桩位放样f钻机就位f钻进f喷粉提升f复搅下沉f复搅提升f桩头处理f移机2、材料水泥加固料应采用合格的强度等级为32.5号普通硅酸盐水泥。
使用前，应将每批拟用水泥的样品按监理工程师的要求进行检验和试验。
并应及时将试验报告及出厂检验报告送监理工程师审查，批准后方可使用。
水泥掺量的确定:粉喷桩的喷粉量由室内配合比试验确定。
根据土样天然含水量、孔隙比的不同，水泥掺入量应相应变化。
3、施工要求3.1粉喷桩施工的场地，事先应予平整，清除桩位处地上、地下的一切障碍物，场地低洼处则采用回填粘性土并夯实的处理方法。
为增加粉喷桩顶面地基整体强度，方便施工机具施工作业，粉喷桩顶面铺筑厚40Cnl的5%石灰土垫层。
3.2施工场地做好排水系统,避免因雨天积水影响正常施工。
3.3按照设计图纸进行桩位放样,桩位定位平面偏差＜50mm°同时填写放样复核记录，报监理工程师认可。
3.4粉喷桩施工应按图纸所示或监理工程师的指示进行，其操作的工艺流如下：⑴粉喷机械就位，并安装、调试控制设备。
⑵钻机下沉钻进至桩底标高。
⑶喷粉（水泥干粉）搅拌提升至离地面30Cnl处。
⑷重复搅拌下沉至桩长1/2〜1/3处（不少于5m）o⑸重复搅拌提升，直至离地面30cm处，回填水泥土并压实。
⑹关闭搅拌机械，移位。
3.5输送泵的输灰量，粉体经输灰管到达搅拌机喷灰口的时间以及预搅下沉速度，喷粉搅拌提升速度，重复搅拌下沉、重复搅拌提升速度等施工参数，则应在施工前按设计及规范要求进行标定，待试验桩结束后，再进行总结完善，以指导大面积施工。
严禁没有管道压力表和粉体计量装置的粉喷机投入使用，对输灰管要经常检查并控制长度，原则上不得使用拼接管，以保证喷粉压力和均匀性。
对使用的钻头要定期复核检查，其直径磨耗量不得大于2cm o根据规范及经验，其常规参数如下：钻进速度：V=0.5-0.8m∕min提升速度：由计算机根据实际的每米喷粉量情况自动控制.搅拌速度:R=30〜50转∕min气体流量:Q=20L∕s空气压力:P=0∙2〜0.4MPa每延米喷粉量＞55kg∕m3.6试桩粉喷桩施工前，应进行成桩工艺试验，以掌握对该场地的成桩及各项技术参数。

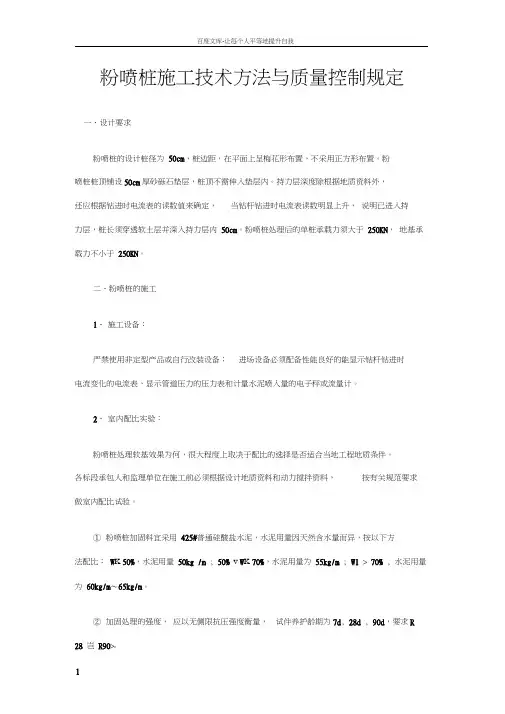

粉喷桩施工技术方法与质量控制规定
粉喷桩施工技术方法与质量控制规定一、设计要求粉喷桩的设计桩径为50cm，桩边距，在平面上呈梅花形布置，不采用正方形布置。
粉喷桩桩顶铺设50cm厚砂砾石垫层，桩顶不需伸入垫层内。
持力层深度除根据地质资料外，还应根据钻进时电流表的读数值来确定，当钻杆钻进时电流表读数明显上升，说明已进入持力层，桩长须穿透软土层并深入持力层内50cm。
粉喷桩处理后的单桩承载力须大于250KN，地基承载力不小于250KN。
二、粉喷桩的施工1、施工设备：严禁使用非定型产品或自行改装设备；进场设备必须配备性能良好的能显示钻杆钻进时电流变化的电流表，显示管道压力的压力表和计量水泥喷入量的电子秤或流量计。
2、室内配比实验：粉喷桩处理软基效果为何，很大程度上取决于配比的选择是否适合当地工程地质条件。
各标段承包人和监理单位在施工前必须根据设计地质资料和动力搅拌资料，按有关规范要求做室内配比试验。
①粉喷桩加固料宜采用425#普通硅酸盐水泥，水泥用量因天然含水量而异，按以下方法配比：W K 50%，水泥用量50kg /m ; 50% v W K 70%，水泥用量为55kg/m ; W1 > 70% , 水泥用量为60kg/m〜65kg/m。
②加固处理的强度，应以无侧限抗压强度衡量，试件养护龄期为7d, 28d , 90d，要求R28 岂R90>o3、现场工艺性试桩：根据室内配比进行工艺性试桩，试桩应达到下列要求。
① 钻进速度 V min ;平均提升速度 Vp < min ;搅拌速度R- 30转/min ;钻进、复搅与提 升时管道压力：< P 曹喷灰时管道压力：<② 确定合适的技术处理措施，掌握水泥搅拌的均匀程度，掌握下钻及提升的困难程度， 成桩试验的桩数不少于 5根。
4、施工工艺：进行粉喷桩的场地需清表处理， 做好抽水、清淤及整平工作。
主要施工工艺为：放样 T粉体喷射搅拌机械就位 T 预搅下沉T 喷粉搅拌提升至离地面 30cm 处T 重复搅拌下沉T 重复 搅拌提升至离地面 30cm 处T 关闭搅拌机械 T 铺筑砂砾垫层 T 铺设土工布T 填筑路堤。
粉喷桩施工技术交底
粉喷桩施工技术交底
一、施工前场地必须碾压平整，大致修整为成1~2%坡面，平整度不得大于5CM。同时在铺筑宕渣时粒径不得大于5CM。避免在施钻时带来困难，影响工作效率。
二、粉喷桩进场后应即刻安装，并检查全部机况性能是否良好，包括粉喷桩记录仪要提前请有资质的单位进行标定并出具合格证明凭据，对空压机应事先检压力表读数是否正常，压力是否足够、主杆（即方杆必须垂直）当不垂直时必须进行校正，钻头施工钻时是否晃动，液压系统是否良好。
六、粉喷桩桩机开动后在进尺过程中不加水泥，待进尺到位后提钻时再按设计要求加入一定的水泥粉量，由记ห้องสมุดไป่ตู้仪显示每延米水泥用量（kg），每延米水泥用量不得小于设计值45kg/m。进尺深度必须满足设计要求，当满足要求则仍要在全孔上端1/3处复搅一次才算该工艺完成。若不满足要求则全孔加粉重新复搅，直到满足设计要求。并经现场监理认可后才准许将桩机移入下个孔位。
七、施工前应事先放出桩位、桩距，用白石灰呈网格状将桩位圈出。桩机安设位置应全盘考虑转场是否方便，特别要注意桥台路堤式档土墙的位置。对桩的深度、粉喷量技术员均要及时现场作好原始记录。
八、施工场应由专人统一指挥、统一管理，确保粉喷桩施工质量。确实做到进场有序转场有序，前后工序搭接紧凑，施工生产均衡合理安排。对好的要表扬，对不好的应提出批评，材料堆码有序、标识醒目、文明施工、规范施工。
九、现场施工技术员应全过程监控施工质量与进度及合理组织安排充分发挥机械使用效率，积极配合桩队，关注施工进展情况，随时发现问题解决问题。
一十、现场技术员应及时整理内业资料，资料整理要完整化、系统化，并真实反映工程实况，如实向监理汇报并签认。使其完成的工程量能得到及时计量。
交底人：被交底人：日期：
三、粉喷桩桩机的行走系统为液压式可纵、横移位，遇到软弱层时可采用铺垫石块，调平机身稳步移位。
粉喷桩施工工艺
粉喷桩施工工艺
粉喷桩是地基加固的一种，适用于含砂淤泥质粘土。
1、施工机具设备
每套粉喷桩设备应配有；粉喷桩钻机（GPP-7型）一台，粉喷机（YP-1）—台，空压机（1.6-3.0）m3,（0.5-1.0）Mpa 型一台，并配有一个In?的贮气罐。
2、施工工艺
根据设计要求：粉喷桩施工采用上海探矿机械厂生产的GPP-7型深层喷粉搅拌机，水泥含量17%,桩径50cm,桩深16.2m~17.5m。
7天粉喷桩的抗压强度可达1.07Mpa。
粉喷桩加固的面积应比基底面积大，桩的平面一般按梅花形布置。
3、钻机就位
移动钻机，准确对中、调平，对中误差不大于±5cm,调平后搅拌轴垂直度不大于1%。
4、预搅下沉
启动空压机和主电机，根据钻机稳定性和施工要求，以
I、II、III档的顺序，正转进钻预搅，在进钻的同时，通过搅拌轴的中心孔向钻头部位被子加固土连续送气，直至钻到设计深度。
5、喷粉提升
启动喷粉机，确认送粉到钻头后，用I档或II档开始反转提升。
整个制桩过程应确保边喷粉、边搅拌、边提升的连续作业。
若出现断粉、堵管、喷粉量不足等现象应进行补喷，并重迭50cm以上桩长。
当提升至设计桩顶时,关闭喷粉机，用I档原地搅拌1分钟。
6、重复搅拌
为确保制桩搅拌均匀，应根据施工需要，采用I、II或III档再进行一次下沉，提升搅拌，重复搅拌的长度根据施工要求确定。

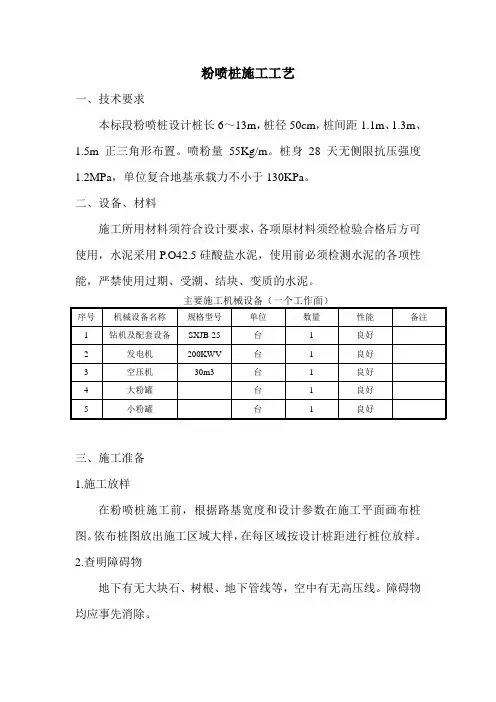

粉喷桩施工工艺
粉喷桩施工工艺一、技术要求本标段粉喷桩设计桩长6～13m，桩径50cm，桩间距1.1m、1.3m、1.5m正三角形布置。
喷粉量55Kg/m。
桩身28天无侧限抗压强度1.2MPa，单位复合地基承载力不小于130KPa。
二、设备、材料施工所用材料须符合设计要求，各项原材料须经检验合格后方可使用，水泥采用P.O42.5硅酸盐水泥，使用前必须检测水泥的各项性能，严禁使用过期、受潮、结块、变质的水泥。
主要施工机械设备（一个工作面）序号机械设备名称规格型号单位数量性能备注1 钻机及配套设备SXJB-25 台 1 良好2 发电机200KWV 台 1 良好3 空压机30m3 台 1 良好4 大粉罐台 1 良好5 小粉罐台 1 良好三、施工准备1.施工放样在粉喷桩施工前，根据路基宽度和设计参数在施工平面画布桩图。
依布桩图放出施工区域大样，在每区域按设计桩距进行桩位放样。
2.查明障碍物地下有无大块石、树根、地下管线等，空中有无高压线。
障碍物均应事先消除。
3.施工场地地面土质较差、承载力较低时，应铺设砂砾石垫层，以满足施工机械场地的行走要求。
4.材料要求水泥出厂具有质量保证单，并确保在有效期内使用。
在水泥使用前按规定进行强度、安定性等材质试验,必须经检验合格后才能进行使用。
严禁使用过期、受潮结块变性的劣质水泥。
5.施工机械试桩采用具有自动记录及打印功能的粉喷桩桩机进行施工。
四、施工工艺1.钻机对位根据设计，确定加固机体的位置，钻机井架上必须设置标准而又显著的深度标志尺。
钻机就位时必须调平，用水平尺来测量粉喷机械的水平，用垂球测定钻机井架的垂直，使搅拌轴保持垂直，以确定成桩的垂直度。
2.下钻钻机就位后，先启动内钻杆钻头（反向），后启动外钻杆钻头（正向），然后启动加压装置，加压装置中的链条同时对内外钻杆加压，使内外钻杆沿导向架向下，内钻头先切土、入土，外钻头后入土、搅拌。
3.喷灰、搅拌开启喷粉装置，在内钻头（反向）入土后喷灰，其二层旋转叶片作用为：下面一层是破土，上面一层为搅拌；外钻头（正向）入土后，其二层旋转叶片作用为搅拌、压灰；直到设计深度，停止喷灰。
水泥粉喷桩的技术交底
水泥粉喷桩的技术交底粉体喷射搅拌桩加固软土地基，主要是以粉体物质作加固料和原状软土进行强制搅拌，经过物理化学作用生成一种特殊的具有较高强度、较好变形特性和水稳定性的混合柱体<喷粉桩），对提高软土地基承载力、减少地基的沉降有明显效果。
<1）本工程水泥粉喷桩的设计要求：1、粉喷桩的设计无侧限抗压强度q≥1.2mpa。
2、桩距呈三角形布置间距分别为1m、1.2m、1.4m，见具体位置图。
3、粉喷桩桩径为50cm。
4、搅拌桩固化材料采用425号普通硅酸盐水泥，掺入比20%。
每M的桩长水泥用量68kg。
<2）水泥粉喷桩的施工前准备工作：1、疏通道路，对软土层应采用回填素土整平，保证钻机安装就位的要求。
2、原地面上的杂草、杂物全部清除。
3、查明障碍物，特别是地下水管、光缆。
4、每台粉喷桩机应配备电功率为50kw以上，如果夜间施工应配备70kw柴油发电机组，保证夜间施工有足够照明。
b5E2RGbCAP5、每台机的电脑及电子称都应校验后方可使用。
<3）施工要求及一般工艺参数：钻进速度：v=0.5~0.8m/min提升速度：vp=0.5~0.8m/min搅拌速度：R=30~50转/min气体流量：Q=20L/S空气压力：P=0.2~0.4mpa<4）材料要求：1、水泥一般是国家免检厂生产，具有出厂质量保证单，确保在有效期内使用。
2、严禁使用过期、受潮、结块变性的劣质水泥，对425号水泥进场都应按规定分批抽检。
<5）施工顺序：1、机体对位：根据设计确定加固机体的位置，使搅拌轴保持垂直，其坚直偏差<1.0%。
2、下钻：启动搅拌机，钻头边旋转边钻进，钻进的速度为0.5~0.8m/min。
边钻进边喷射压缩空气。
以便减少钻头负载扭矩。
使土体在原位受到搅动。
p1EanqFDPw3、钻进结束至设计标高后应进入持力层不少20~30cm，地质变化比较大，持力层是否达到在地面很难确定，但可以根据多年的施工经验，通过电流表反映，在达到设计标高后，钻继续下钻，如电流达100安培时，说明已进入持力层，可以结束钻进。
粉喷桩施工质量技术要求
粉喷桩施工质量技术要求一、施工前的准备（一）、现场清理和平整1、粉喷桩施工场地，首先应予以清理、整平，整平后地面坡度不得大于2%，整平高程应符合设计要求。
2、路基两侧必须开挖排水边沟，保证粉喷桩施工期间施工现场不被雨水、农田水浸泡。
3、在开挖表土后应彻底清除地表、地下的石块、树根等一切障碍物，并用轻型压路机进行碾压稳定后，测量地面高程报监理单位验收。
4、对于原有的地下暗渠应予以重新开挖用素土回填。
5、对于河塘地段可在清淤后在河塘底部填筑30~50cm素土，压实度不小于85%，在整平河塘后，粉喷桩钻机到河塘底进行施工，但具体施工方案应征得监理单位和业主单位的批准。
（二）、测量和放样1、粉喷桩施工前应按设计要求绘制每个施工段落的桩位平面图，并报监理单位审核。
2、施工前每个段落应放完全部桩位后报请项目部、监理组复测，并用小木桩或竹片桩定位，且应做好醒目标记，便于施工中寻找。
严禁边施工边放样，确保施工放样正确。
（三）、机械设备要求1、机械设备必须完好，严禁采用改装的粉喷桩机械，其钻头最下面两个叶片间距应不小于5cm，叶片角度不大于20°。
2、对于处理深度大于10米的粉喷桩施工宜采用PH-5A型粉喷桩机，小于10米的粉喷桩施工可采用PH-5型粉喷桩机。
3、施工前分包单位应向项目经理部提供每台粉喷桩机组的主要技术性能（包括喷钻机的加固深度、成桩直径、钻机转速、提升速度等，水泥罐的容量、设计压力，空压机的压力和排气量），以确定所用的粉喷桩机型是否能满足该施工段的施工要求。
4、每台粉喷桩机必须配备能够自动记录，打印处理深度，每1.0米水泥用量、复搅深度的电脑监测记录装置（其应能打印每根桩施工中钻头各次下钻深度及提升高度的全过程记录和水泥用量）。
5、只有在该机型能够满足该段落粉喷桩处理要求，并配备以上监测记录装置后该钻机才允许进场进行施工。
6、上述监测装置以及电流表、压力表必须经有资质部门重新计量、标定以保证仪器、仪表的准确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
搅拌桩地基处理技术要求
一、设计指标和参数
1．本工程地基处理采用水泥土搅拌桩(干法）；
2．广场水泥土搅拌桩桩顶设计标高-0.800（绝对标高+43.90），设计停浆面应达到-0.400，在开挖基础基槽时将搅拌桩头部设计桩顶标高以上部分挖除；(±0.00相当于绝对高44.700)道路部分应比路面标高低800mm，停浆面低400mm,广场旱喷部分应比混凝土垫层底低500mm
本工程的搅拌桩的桩端需进入持力层（第 3.1层粉质粘土）不小于0.7米，有效桩长约5.5米。
搅拌桩桩顶做500mm厚级配砂石垫层，如图1
3．水泥土搅拌桩主要设计技术指标见下表：
4．水泥土搅拌桩用料配方参数：
5．必须进行室内水泥土抗压强度试验，试块龄期90天，以校核水泥土配合比；6．应通过现场成桩试验，确定搅拌桩的配比等各项参数和施工工艺的可靠性；7．施工前应确定搅拌桩机械的灰浆泵输浆量、灰浆经输浆管到达搅拌机喷口的时间和起吊设备提升速度等施工参数；
8．本工程地基处理施工及质量检验应执行《地基基础设计规范》GB50007-2002《建筑地基处理技术规范》JGJ 79-2002《建筑地基基础施工质量验收规范》GB50202-2002等有关国家规范、规定；
二、施工技术要求
1．施工现场应予平整，必须清除地上和地下的一切障碍物。
2．开机前必须调试，检查桩机运转和输料管畅通情况；
3．水泥土搅拌桩施工前应根据工艺性设计进行工艺性试桩，掌握对该场地的成桩经验及各种操作技术参数。
严禁没有计算机计量设备的搅拌桩机投入使用；
4.工艺流程采用二喷四搅，即预搅下沉-喷粉搅拌提升（至泥面）-重复搅拌下沉（全深）-重复喷粉搅拌提升（如一次喷粉量到位后仅为重复搅拌提升），桩顶富余长度不小于400mm,桩底一般宜超深100~200mm；
5．当开挖基槽时，基底标高以上0.3m应采用人工开挖，以防止发生桩顶与挖土机械碰撞断裂现象；
6.施工中应有专人负责制桩记录，对每根桩的水泥用量、成桩过程（下沉、喷浆提升、复搅等时间）进行详细记录，发现特殊情况时，应及时通知有关设计人员。
三.质量检验
1.对每根制成的搅拌桩质量检查的重点是水泥用量，沿桩长水泥含量是否均匀，水泥搅拌的次数，压浆过程中是否有断浆和喷浆提升时间以及复搅次数。
2.本工程需对占总桩数2%的搅拌桩在成桩7天内采用轻便触探(N10)对桩身质量进行
检验。
3．对桩身强度有怀疑的区段，钻芯取样，制成试块，进行桩身实际强度测定；4.本工程需对占总桩数0.5%的搅拌桩载荷试验，单桩载荷试验最大加载量为单桩设计荷载的2倍。
5．基槽开挖后，应检查桩位、桩数与桩顶质量，如不符合质量规定要求，应采取有效的补救措施；。
