CRTSⅢ型板式无砟轨道施工工法
高速铁路CRTSⅢ型板式无砟轨道底座施工工法(2)
高速铁路CRTSⅢ型板式无砟轨道底座施工工法高速铁路CRTSⅢ型板式无砟轨道底座施工工法一、前言高速铁路CRTSⅢ型板式无砟轨道底座施工工法是一种先进的铁路建设工法，运用了板式无砟轨道底座技术，旨在提高高速铁路的施工效率和建设质量。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍，以便读者深入了解该工法的理论依据和实际应用。
二、工法特点CRTSⅢ型板式无砟轨道底座施工工法具有以下特点：1. 施工速度快：采用预制的板式无砟轨道底座，可以快速高效地完成施工，节约了大量的时间和人力资源。
2. 施工质量高：预制的板式无砟轨道底座具备优良的稳定性和承载能力，确保了高速铁路的运行安全和舒适度。
3. 环保节能：板式无砟轨道底座采用了可回收的材料，减少了对自然资源的消耗，同时减少了施工过程中的噪音和污染。
4. 维护方便：板式无砟轨道底座能够灵活拆卸和更换，方便后期的维护和修复工作。
三、适应范围CRTSⅢ型板式无砟轨道底座施工工法适用于高速铁路的建设，特别适用于地质条件较好的区域和平整的土地。
它可以满足不同线路和不同地区的需求，灵活应用于各种铁路建设项目。
四、工艺原理CRTSⅢ型板式无砟轨道底座施工工法的工艺原理是通过对施工工法与实际工程之间的联系和采取适当的技术措施，实现铺设板式无砟轨道底座的目标。
具体包括以下几个方面：1. 土地准备：施工前对土地进行必要的平整和处理，确保施工基础的均匀性和稳定性。
2. 基础处理：根据设计要求，对基础进行合理的处理，确保基础的承载能力和稳定性。
3. 底座安放：将预制的板式无砟轨道底座按照设计要求进行精确的安放和拼接，保证底座的整体性和稳定性。
4. 固定连接：通过钢筋混凝土柱和膨胀螺栓等固定连接件，将底座与基础进行牢固的连接，确保底座的稳定性和可靠性。
五、施工工艺CRTSⅢ型板式无砟轨道底座施工工艺主要包括以下几个阶段：1. 土地平整：对施工区域的土地进行平整处理，确保施工基础的均匀性和稳定性。
CRTSⅢ型板式无砟轨道板制造施工工法(2)
CRTSⅢ型板式无砟轨道板制造施工工法CRTSⅢ型板式无砟轨道板制造施工工法一、前言CRTSⅢ型板式无砟轨道板是一种新型的轨道板类型，它将轨道和轨枕集成成一个整体，具有轻便、耐久、安装方便等特点。
本文将对CRTSⅢ型板式无砟轨道板的制造施工工法进行详细介绍和分析。
二、工法特点1. 轻便：CRTSⅢ型板式无砟轨道板采用高强度钢材制成，具有良好的承载能力和抗变形能力，具有轻便、灵活的特点。
2. 耐久：该轨道板具有较长的使用寿命，能够适应各种复杂的运行环境，保持长期的稳定性。
3. 安装方便：相比传统的轨枕和轨道分离安装的方式，CRTSⅢ型板式无砟轨道板能够实现一次性安装，大大提高了施工效率和工期。
三、适应范围CRTSⅢ型板式无砟轨道板适用于各种铁路场景，特别是适用于城市轨道交通和高速铁路等轨道交通系统。
其结构紧凑、施工方便的特点，使得它能够适应各种地形和复杂条件的施工需求。
四、工艺原理CRTSⅢ型板式无砟轨道板的施工工法是基于以下原理：通过对接轨板与轨枕进行整体制作，并在现场进行一次性安装，从而避免了传统砟石固定和轨枕、轨道分离安装的工序，提高施工效率和质量。
五、施工工艺1. 地基处理：在施工现场对地基进行必要的处理，确保基础平整且具备承载能力。
2. 组装轨道板：将预制好的轨道板通过焊接等方式连接成一段段长的轨道板，确保其质量和尺寸符合要求。
3. 现场安装：使用相应的设备将组装好的轨道板整体放置在地基上，并进行精确调整和固定，确保轨道板的水平、垂直和位置符合设计要求。
4. 试验和调整：进行轨道板的试验和调整工作，包括轮对横移试验、轨道板的弯曲试验等，确保轨道板的质量和安全性。
5. 现场验收：对安装完毕的轨道板进行细致的验收，确保施工质量达到预期要求。
六、劳动组织根据施工工艺的要求，需要充分考虑人力需求、岗位设置、协作配合等因素，合理组织劳动力，确保施工进度和质量。
七、机具设备1. 轨道板制造设备：包括激光切割机、焊接机、轨道板加工设备等，用于轨道板的制造和加工。
CRTSⅢ型板式无砟轨道先张法预应力混凝土轨道板预制质量控制施工工法
CRTSⅢ型板式无砟轨道先张法预应力混凝土轨道板预制质量控制施工工法CRTSⅢ型板式无砟轨道先张法预应力混凝土轨道板预制质量控制施工工法一、前言CRTSⅢ型板式无砟轨道先张法预应力混凝土轨道板预制质量控制施工工法是一种先进的施工工法，通过预应力混凝土轨道板的预制和施工，实现了轨道板的工厂制造和现场组装，大大提高了轨道板的施工效率和质量。
二、工法特点该工法具有以下特点：1. 先张法预应力混凝土轨道板的预制：将预应力钢筋和混凝土一并浇筑成轨道板，提前在工厂进行制作，保证了轨道板的质量和稳定性。
2. 板式无砟轨道的使用：将预制好的轨道板组装在现场，无需传统的石枕和轨道床，方便快捷。
3. 具有良好的承载力和稳定性：先张法预应力混凝土轨道板具有较高的抗弯强度和抗沉降性能，能够适应高速、大负荷的铁路运营要求。
4. 工期短、施工效率高：轨道板的预制和组装使得工期大大缩短，可快速投入使用。
三、适应范围该工法适用于城市轨道交通、高铁、铁路干线和次干线等土建工程中的路基筑建、桥梁和隧道施工。
四、工艺原理采用CRTSⅢ型板式无砟轨道先张法预应力混凝土轨道板预制质量控制施工工法是基于以下技术原理：1. 轨道板预制工艺：通过先张法预应力技术在工厂内对混凝土轨道板进行预制，采取整体浇筑和张拉预应力钢筋的方法，保证轨道板的质量和强度。
2. 轨道板组装工艺：现场将预制的轨道板组装在预先安装好的支撑结构上，形成连续的轨道路基。
3. 轨道板固定工艺：采用预先设计好的固定装置，使轨道板与支撑结构牢固连接，形成稳定的轨道路基。
五、施工工艺 1. 轨道板预制： a. 搭建工厂制作场所，准备模板和预应力钢筋。
b. 按照设计要求进行混凝土浇筑，同时进行预应力钢筋的张拉和固定。
c. 进行养护和验收，确保轨道板质量合格。
2. 轨道板组装： a. 现场准备好支撑结构，在平顶车或起重机的帮助下将轨道板进行吊装和拼接。
b. 采用螺栓和焊接等方式将轨道板与支撑结构连接固定，并进行调整，确保轨道板的水平度和平整度。
CTRSⅢ型板式无砟轨道施工工法(2)

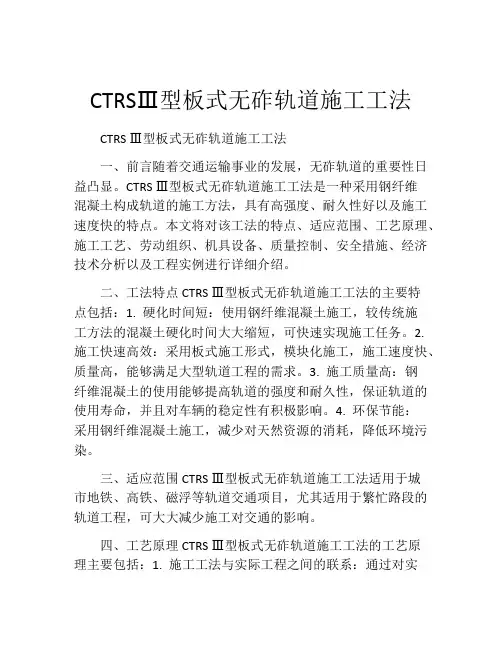

CTRSⅢ型板式无砟轨道施工工法CTRS Ⅲ型板式无砟轨道施工工法一、前言随着交通运输事业的发展，无砟轨道的重要性日益凸显。
CTRS Ⅲ型板式无砟轨道施工工法是一种采用钢纤维混凝土构成轨道的施工方法，具有高强度、耐久性好以及施工速度快的特点。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例进行详细介绍。
二、工法特点CTRS Ⅲ型板式无砟轨道施工工法的主要特点包括：1. 硬化时间短：使用钢纤维混凝土施工，较传统施工方法的混凝土硬化时间大大缩短，可快速实现施工任务。
2. 施工快速高效：采用板式施工形式，模块化施工，施工速度快、质量高，能够满足大型轨道工程的需求。
3. 施工质量高：钢纤维混凝土的使用能够提高轨道的强度和耐久性，保证轨道的使用寿命，并且对车辆的稳定性有积极影响。
4. 环保节能：采用钢纤维混凝土施工，减少对天然资源的消耗，降低环境污染。
三、适应范围CTRS Ⅲ型板式无砟轨道施工工法适用于城市地铁、高铁、磁浮等轨道交通项目，尤其适用于繁忙路段的轨道工程，可大大减少施工对交通的影响。
四、工艺原理CTRS Ⅲ型板式无砟轨道施工工法的工艺原理主要包括：1. 施工工法与实际工程之间的联系：通过对实际工程需求进行分析，确定施工工法的具体要求和技术指标。
2. 采取的技术措施：包括选材、混凝土搅拌、模具制作、浇筑等。
通过采取科学的技术措施，确保施工的质量和效率。
五、施工工艺CTRS Ⅲ型板式无砟轨道施工工法的施工工艺包括以下几个施工阶段：1. 基础处理：对原有地基进行处理，确保基础的平整度和固定性。
2. 模具制作：根据轨道设计要求制作相应的模具，保证施工的准确性和一致性。
3. 钢筋加工：根据设计进行钢筋的加工和配置，提高轨道的强度和稳定性。
4. 混凝土浇筑：将预制的模具放置于设计位置，并进行混凝土的浇筑和养护。
5. 硬化养护：对混凝土表面进行硬化处理，保证轨道的平整度和稳定性。
CRTSⅢ型板式无砟道床施工方案及工艺
CRTSⅢ型板式无砟道床施工方案及工艺一、施工准备1.1、沉降评估及接口验收（1）无砟轨道施工前应由建设单位组织，施工单位、评估单位实施，监理单位、勘察设计单位配合，严格按照《铁路工程沉降变形监测与评估技术规程》（Q/CR 9230-2016）的相关规定对沉降变形观测资料进行分析评估，并形成评估报告，符合设计要求后方可进行无砟轨道施工。
（2）积极创造条件，尽早安排桥面防护墙与电缆沟槽混凝土浇筑施工，既为无砟轨道CPⅢ控制测量网测设提供条件，又可减少与无砟轨道施工的相互干扰。
尽早完成接触网支柱施工。
提前统筹安排站后接口工程元器件的预埋和过轨管线施工。
（3）无砟轨道正式施工前，由建设单位组织成立线路交接小组，提前重点检查验收结构物的平面位置、顶面高程、平整度、预埋件、预留接口等是否满足无砟轨道施工要求，对于不满足要求的工点要提前整改到位，确保通过验收。
1.2、施工文件准备和审核（1）施工前应根据施工内容准备相关施工、设计文件。
（2）准备并熟悉无砟轨道相关规范、规程、标准、技术条件、指南等，充分理解轨道工程的设计意图。
（3）接收其他施工技术文件，包括：线下构筑物竣工测量资料、桩橛，和与轨道工程有关的变更设计，线下工程施工质量检验合格报告，结构物沉降变形评估报告等。
（4）所有施工设计文件须经过审查核对无误后方可使用。
1.3、无砟轨道施工技术培训无砟轨道施工前，管理人员和操作人员进行技术培训。
通过线下工艺性试验，对底座施工、轨道板铺设、灌注自密实混凝土等各工序操作人员进行实施性操作培训，使每个操作人员能够按标准熟练操作1.4、CPⅢ控制网建立及复测为了保证轨道工程施工各工序之间的顺利衔接，轨道施工各工序均以轨道控制网CPⅢ为基准。
CPⅢ控制网测量前，必须对CPI、CP Ⅱ平面及高程控制网进行复测。
无砟轨道铺设前，首先建立CPⅢ控制网，包括平面和高程控制网。
为满足CPⅢ控制网测量联测的需要，CPⅢ建网前，应对CPⅡ控制网、二等水准基点进行同精度加密。
【高速铁路】高速铁路桥梁工程CRTSⅢ型板式无砟轨道施工工法(工法)

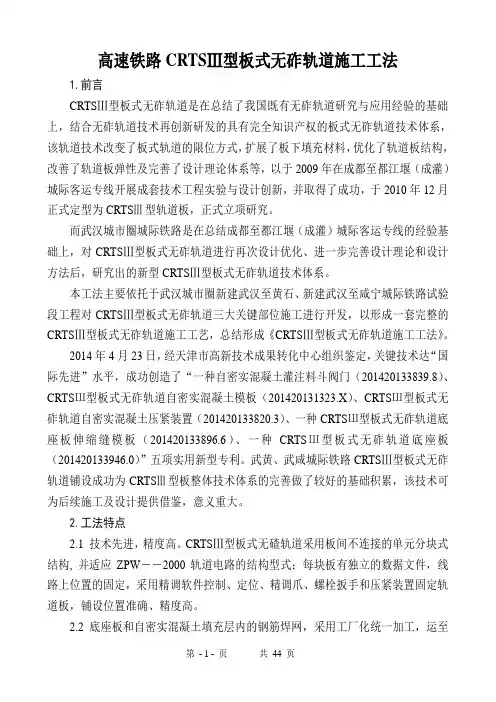

高速铁路CRTSⅢ型板式无砟轨道施工工法1.前言CRTSⅢ型板式无砟轨道是在总结了我国既有无砟轨道研究与应用经验的基础上，结合无砟轨道技术再创新研发的具有完全知识产权的板式无砟轨道技术体系，该轨道技术改变了板式轨道的限位方式，扩展了板下填充材料，优化了轨道板结构，改善了轨道板弹性及完善了设计理论体系等，以于2009年在成都至都江堰（成灌）城际客运专线开展成套技术工程实验与设计创新，并取得了成功，于2010年12月正式定型为CRTSⅢ型轨道板，正式立项研究。
而武汉城市圈城际铁路是在总结成都至都江堰（成灌）城际客运专线的经验基础上，对CRTSⅢ型板式无砟轨道进行再次设计优化、进一步完善设计理论和设计方法后，研究出的新型CRTSⅢ型板式无砟轨道技术体系。
本工法主要依托于武汉城市圈新建武汉至黄石、新建武汉至咸宁城际铁路试验段工程对CRTSⅢ型板式无砟轨道三大关键部位施工进行开发，以形成一套完整的CRTSⅢ型板式无砟轨道施工工艺，总结形成《CRTSⅢ型板式无砟轨道施工工法》。
2014年4月23日，经天津市高新技术成果转化中心组织鉴定，关键技术达“国际先进”水平，成功创造了“一种自密实混凝土灌注料斗阀门（201420133839.8）、CRTSШ型板式无砟轨道自密实混凝土模板（201420131323.X）、CRTSШ型板式无砟轨道自密实混凝土压紧装置（201420133820.3）、一种CRTSШ型板式无砟轨道底座板伸缩缝模板（201420133896.6）、一种CRTSШ型板式无砟轨道底座板（201420133946.0）”五项实用新型专利。
武黄、武咸城际铁路CRTSⅢ型板式无砟轨道铺设成功为CRTSⅢ型板整体技术体系的完善做了较好的基础积累，该技术可为后续施工及设计提供借鉴，意义重大。
2.工法特点2.1 技术先进，精度高。
CRTSⅢ型板式无碴轨道采用板间不连接的单元分块式结构, 并适应ZPW－－2000轨道电路的结构型式；每块板有独立的数据文件，线路上位置的固定，采用精调软件控制、定位、精调爪、螺栓扳手和压紧装置固定轨道板，铺设位置准确、精度高。
CRTS Ⅲ型板式无砟轨道曲线段施工工法
CRTSⅢ型板式无砟轨道曲线段施工工法1、前言济青高铁第一条地方投资的铁路项目，设计时速350km/h，本工法依托于郑徐高速铁路无砟轨道施工，通过对CRTSⅢ型板式无砟轨道关键部位工艺工法的总结和探讨，形成一套完整的CRTSⅢ型板式无砟轨道施工工艺，成功运用于济青高速铁路施工中，并取得了良好的社会效益和经济效益，对相应的施工精度和工艺工法提出更高的要求，并形成工法。
2、工法特点2.1技术先进，精度高。
CRTSⅢ型板式无碴轨道采用板间不连接的单元分块式结构,每块板有独立的数据文件，线路上位置的固定，采用精调软件控制、定位、三维精调爪、螺栓扳手和压紧装置固定轨道板，铺设位置准确、精度高。
2.2将原设计底座板工装进行优化，解决了梁端部底座板不顺直及漏浆的问题。
2.3将原设计自密实工装进行优化，减少了自密实打磨的工作量。
2.4将轨道板粗铺支垫的方木块改进采用I10工字钢支垫，降低了曲线段精调过程板面劈裂的风险。
2.5施工工艺简单、可操作性强。
3、适用范围本工法适用时速350Km/h高速铁路CRTSⅢ型板式无砟轨道施工4、工艺原理路基上CRTSⅢ型板式无砟轨道底座板施工是在验收合格的基床表层上清理浮碴、浮浆、碎片、油渍积水等，浇筑底座板，底座板按1～3块轨道板长度设置横向伸缩缝，两缝间设置传力杆。
桥梁上CRTSⅢ型板式无砟轨道底座板施工是在验收合格的桥面上凿毛、清理、连接筋连接、浇筑底座板，底座板按每块轨道板对应长度设置横向伸缩缝。
路基、桥梁CRTSⅢ型板式无砟轨道轨道板施工的曲线超高均设置在底座板上。
5、施工工艺流程及施工要点5.1施工工艺流程CRTSⅢ型板式无砟轨道施工工艺流程见图CRTSⅢ型板式无砟轨道施工工艺流程图5.2施工要点5.2.1施工准备(1)线下工程沉降变形观测和评估CRTSⅢ型板式无砟轨道对线下基础工程的工后沉降要求非常严格，CPⅢ的控制网测量应在线下工程沉降和变形满足要求，通过沉降变形预评估后才能进行。
CRTSⅢ型板式无砟轨道施工工艺及方法
CRTSⅢ型板式无砟轨道施工工艺及方法(1)施工方法CRTSⅢ型板式无砟轨道结构由钢轨、扣件、预制轨道板、自密实混凝土、限位凹槽、中间隔离层（土工布）及钢筋混凝土底座等部分组成。
施工时利用汽车吊、轨道板运输车配合龙门吊、轨道板定位调整设备进行轨道板的粗调、精调，再浇筑混凝土，形成无砟轨道道床。
(2)施工工艺流程板式无砟轨道施工工艺流程图(3) 施工工艺操作要点①基础面验收及测量放线沉降初次评估合格后方可进行CPⅢ控制网测设，CPⅢ测设数据经过第三方评估单位评估后方可进行无砟轨道施工。
底座施工前应对基础面进行验收，桥梁地段主要验收基础面的中线、标高、平整度、拉毛或凿毛情况及预埋件的状态；路基地段主要验收基床表层的中线位置、宽度、高程以及平整度；隧道地段主要验收边墙平面位置、仰拱回填层高程及表面平整度。
基础面验收合格后，测设出底座轮廓线，准备进行底座施工。
②底座钢筋绑扎底座施工前，必须通过线下接口工程验收，梁面及隧道仰拱回填层采用凿毛机凿毛，凿毛见新面不小于75%，梁面凿毛后需将梁面预埋的Z型钢筋撬出并整理成型，缺失的Z 型钢筋需进行植筋处理；底座钢筋采用双层冷轧带肋钢筋焊接网，连接钢筋和架立钢筋均采用冷轧带肋钢筋。
冷轧带肋钢筋焊接网须工厂化加工制作。
安装底座钢筋网时，下部网片底部应放置保护层垫片，每平方米不少于4个，保护层垫块采用不低于底座混凝土标准的混凝土制作，上下层钢筋网绑扎完成后，严禁踩踏，并重点检查顶层钢筋的保护层厚度。
③底座模板安装底座侧模采用定型钢模，利用标高调整件控制混凝土表面标高；端模采用1cm厚钢板制作，直曲线段通用；安装时以模板顶面为高程控制；凹槽模型底面均匀布置5个直径25mm的排气孔，采用角钢固定架固定在侧模上，四根螺杆兼有固定凹槽模型和调整凹槽模型底面标高的功能。
④底座混凝土施工底座混凝土浇筑前，用高压吹风机清理模板范围内的杂物，并对基础面进行润湿处理，以保证新浇筑混凝土与基础面的良好接触。
