卫星链路中CN值的计算
卫星链路中CN值的计算
卫星链路中C N值的计算一、我们接收站所在位置接收中星九的方位角、仰角我站所在地点的径纬度北纬40°03′(40.05°)、东径116°16′(116.27°)直播星中星九号定点于92.2°E，上式中地球站径度φ′=116.27°纬度θ=40.05°卫星星下点径度φ=92.2°r是地球的半径r=6378Km，R是卫星同步轨道的半径R=42218Km代入数值得到方位角A=35.08°(南偏西)仰角E=37.48°二、我站到中星九的距离星站距离公式:d=√63782+422182-2×6378×42218×cos(92.2-116.27)cos40.05=38034(Km)三、自由空间损耗自由空间损失又叫扩散损失。
在自由空间有一发射天线发射功率为PT，经自由空间传播到接收端时，由于能量分布空间加大，因而通过单位面积上的能量要减少，所以接收点接收到的功率将减少为Pc'，发射功率和接收功率之比就是自由空间传输损失，用Lf表示，即:式中d是接收点与发射点之间的距离，以米为单位，λ是电波波长，以米单位。
用dB表示时:那么中星九号卫星到我们地球站的自由空间损耗计算如下上式中:λ=c/ff:载波频率=11750MHzc:光速300000km/sd:星站距离38034×103mKu波段的波长λ=300000×103/11750×106=0.0255m将上边数据代入Lf(dB)=20㏒10〔4π×38034×103/0.0255〕=205.45dB其它损耗:大气损耗L1=0.5dB指向误差损耗L2=0.5dB卫星非线性损耗L3=0.5dB其它可能性损耗L4=0.5dB考虑到天气好时，上边四项对自由相比较可以不记，这样总的空间损耗为Ls=Lf+L1+L2+L3+L4=205.45dB四、有效全向辐射功率EIRP实际上往往采用定向发射天线，使发射机发射功率集中在特定的方向，在这个特定的方向上能量大大增强。
卫星通信链路计算过程
卫星通信链路计算过程Revised on November 25, 2020卫星通信链路计算过程星通信载波的链路计算方法为，先分别计算上行和下行链路的载波功率与等效噪声温度比C/T或者载波与噪声功率比C/N、以及载波与干扰功率比C/I，再求出考虑干扰因素的系统载噪比C/(N+I)和载波的系统余量。
上下行C/T上行和下行C/T的计算公式分别为C/TU = EIRPE– LossU+ G/TSatC/TD = EIRPS– LossD+ G/TE/S式中的EIRPE 和EIRPS分别为载波的上行和下行EIRP，LossU和LossD分别为总的上行和下行传输衰耗，G/TSat 和G/TE/S分别为卫星转发器和地球站的接收系统品质因数。
上式中的数据均为对数形式。
C/N与C/T 的关系C/N与C/T的关系式为C/N = C/T – k – BWN = C/T + – BWN式中的k为波兹曼常数，BWN为载波噪声带宽。
式中的数据均为对数形式。
C/I与C/IM卫星通信载波需要考虑的干扰因素主要有，上行和下行反极化干扰C/IXP_U和C/IXP_D 、以及上行和下行邻星干扰C/IAS_U和C/IAS_D。
此外，还需考虑转发器在多载波工作条件下的交调干扰 C/IM 。
C/N与C/I的合成由多项 C/N和C/I求取总的C/N、C/I、以及C/(N+I)的算式为(C/NTotal )-1 = (C/NU)-1 + (C/ND)–1(C/ITotal )-1 = (C/IXP_U)-1 + (C/IAS_U)–1 + (C/IM)-1 + (C/IXP_D)-1 + (C/IAS_D)-1(C/(N+I))-1 = (C/NTotal )-1 + (C/ITotal)–1上述三个算式中的数据均为真数形式。
由多项C/N和C/I求取总的C/(N+I)的步骤也可为(C/(N+I)U )-1 = (C/NU)-1 + (C/IXP_U)–1 + (C/IAS_U)–1(C/(N+I)D )-1 = (C/ND)-1 + (C/IXP_D)-1 + (C/IAS_D)-1 + (C/IM)-1(C/(N+I))-1 = (C/(N+I)U )-1 + (C/(N+I)D)–1上述两种不同计算步骤所得到的结果是相同的。
卫星链路计算公式
卫星链路计算公式天线的增益与波束宽度有效全向辐射功率自由空间传输损耗转发器的工作点噪声与损耗1. 天线增益：G=收点收到的功率无方向天线辐射时，接点收到的最大功率定向天线辐射时，接收 微波天线增益：G=ηλπ24A半功率角：)(7021度D λθ≈【半功率角是指主叶瓣上场强为主射方向场强的1/2= 0.707时（即 功率下降1/2时），两个方向间的夹角。
】2. 接收点的功率密度（单位面积上的功率）为：)/(422m W dG P W T T E π=接收天线收到的功率： 22)4(4dG G P d A G P A W P R T T T T E R πλπηη==⋅=① fR T T R L G G P P = ② 【式②一般性地描述通信线路中信号的传输，称之为“通信距离方程”】3.自由空间传输损耗：2)4(cdf L f π=时，式②与式①相等。
此即自由空间传输损耗。
【物理解释 物理解释：由于电磁波在自由空间无方向性地辐射，使得只有少部分信号被接收点收到，而其他大部分无法被收到的能量即视为损耗。
】4.有效全向辐射功率：T T G P EIRP =若考虑馈线损耗，则 FT T L G P EIRP = 【物理解释：在接收点进行测量时，将T P 功率送入增益为T G 、最大辐射方向指向接收点的发射天线时所测得的结果与将T P T G 功率送入无方向性发射天线时所测得的结果是相同的。
】4. 转发器的工作参数：工作点：输入补偿输出补偿多载波与单载波工作时的输出功率1） 2244λπλπηη⋅=⋅===f ES f T T f R T T R L EIRP L G P A L G G P A P W 即 )/)(4lg(10][[EIRP][W]22ES m dBW L f λπ+-=【为使卫星转发器单载波饱和工作，在其接收天线的单位有效面积上应输入的功率，一般以W 或SFD 表示】2）G/T 值：接收天线增益与接收系统总的等效噪声温度的比值称为地球站的G/T 值，也称性能因数或品质因数。
卫星链路计算公式
卫星链路计算公式
1.链路预算
链路预算是用于确定卫星链路的信号强度和传输损耗的公式。
它用于计算链路损耗、可用信号功率和接收信噪比等参数。
链路预算公式通常由以下几个部分组成：发射端天线增益、发射机功率、传输路线损耗、接收端天线增益、接收机灵敏度和链路容量等。
链路预算的目的是确定链路的可靠性和传输性能。
2.接收信噪比计算公式
接收信噪比是用于评估卫星链路接收端性能的指标。
接收信噪比计算公式通常由以下几个参数组成：信号功率、噪声功率和信道带宽。
接收信噪比公式可以用于确定链路的接收能力和系统的传输性能。
3.系统容量计算公式
系统容量是用于评估卫星通信系统吞吐量的指标。
系统容量计算公式通常由以下几个参数组成：带宽、调制方式、编码方式和误码率。
系统容量的计算公式可以用于确定链路的传输容量和系统的传输性能。
4.链路可靠性计算公式
链路可靠性是用于评估卫星链路稳定性和可靠性的指标。
链路可靠性计算公式通常由以下几个参数组成：链路错误率、链路间隔、链路失效概率和故障修复时间。
链路可靠性的计算公式可以用于确定链路的稳定性和系统的可靠性。
5.链路质量计算公式
链路质量是用于评估卫星链路传输质量的指标。
链路质量计算公式通常由以下几个参数组成：误码率、帧错误率、比特错误率和信号失真度。
链路质量的计算公式可以用于确定链路的传输质量和系统的性能。
需要注意的是，卫星链路计算公式的具体形式和参数可能会因具体的应用场景和卫星通信系统而有所不同。
因此，使用者在进行卫星链路计算时应根据具体情况选择适当的计算公式，并结合实际数据进行计算。
卫星通信系统链路计算
抛物面天线增益
GA
(D)2
不同频率，天线增益不相同，提天线指标可以只提增益或效率！
工作频率F(GHz) 天线口径D(m) 天线效率η 天线增益G（dB）
10.95 16 0.65
63.40
11.2 16 0.65 63.60
11.7 16 0.65 63.98
12.2 16 0.65 64.34
卫星通信系统链路计算-----介绍内容
交流内容
卫星组成及参数解析 天线增益及方向图包络 通信链路计算 C/N值估算 典型链路计算
卫星通信系统链路计算-----C/N值算
噪声功率：
NkTB
载波与噪声功率：
C C N kTB
C/N与C/T关系： N CC TkB
下行 12.250-12.750 GHz 54 MHz
线性双极化(水平,垂直) 140W 20对16
55 dBW
7.9 dB/K -100.9 dBW/m2
6对4 东亚波束 12.749 GHz(水平极化)
12.250 GHz(垂直极化)
Ku频段东亚波束参考图G/T(dB/K)
卫星通信系统链路计算-----卫星组成及参数
注：D:天线口面直径 单位米 λ：波长，单位米 λ=C/F η:天线效率
天线增益频率修正
G
G0
10log
F F0
3d
C
B70D70Df
特别提示：信标法测试时，信标频点是故定的，必须修正！
工作频率F(GHz) 天线口径D(m) 天线效率η 天线增益G（dB） 半功率宽度(°)
12.75 16 0.65
64.72
工作频率F(GHz) 天线口径D(m) 天线效率η 天线增益G（dB）

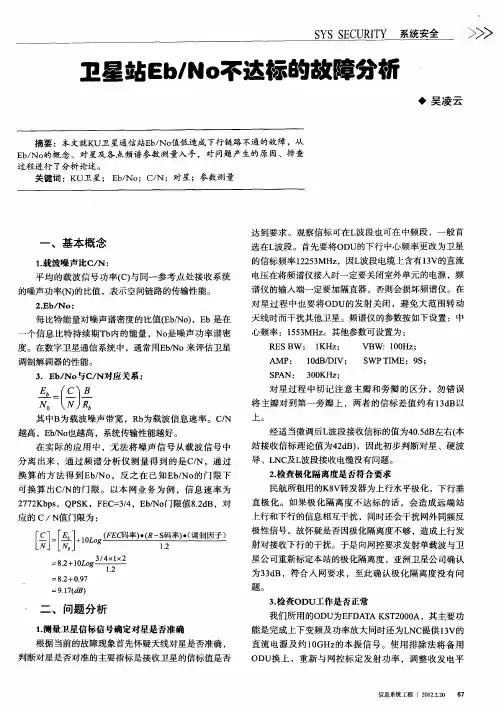

卫星站Eb／No：不达标的故障分析
直 流 电源及 约 １Ｇ 的本振 信号 。使用 排除法将 备用 Ｈｚ ０
ＯＤ Ｕ换上 ，重新 与 网控标定发 射功率 ，调整 收发 电平
判断对星是否对准的主要指标是接收卫星 的信标值是否
信息 系统工 程 Ｉ２ １．． ０２２２ ０
６ ７
＜ ≮ Ｓ ＥＵ Ｉ 系 安 Ｙ Ｃ Ｒ Ｙ 统 全 Ｓ Ｓ Ｔ
上。
其 中Ｂ 为载波噪声带宽 ，Ｒ 为载波信息速率 。ＣＮ ｂ ／
越高 ，Ｅ ／ ｏ ｂＮ 也越高 ，系统传输性能越好 。 在实 际的应用 中 ，无法 将噪 声信号从 载波信 号 中
分 离 出来 ，通 过频谱 分析仪 测量 得到 的是Ｃ Ｎ，通过 ／ 换算 的方法得 到 Ｅ ／ ，反 之在 已知 Ｅ ／ 的门限下 ｂＮｏ ｂＮｏ
关键词 ：Ｋ － ； Ｅ ／ ；Ｃ Ｎ；对星；参数测量 ＵＹ ｂＮｏ ／
达到要求 。观察信标可在Ｌ 波段也可在 中频段 ，一般首
一
、
基本 概念
选在Ｌ 波段。首先要将Ｏ Ｕ的下行 中心频率更改为卫星 Ｄ
１载波噪声比Ｃ／ ． Ｎ：
的信标频率 １２ ３ ｚ ２ ５ ＭＨ ，因Ｌ 波段 电缆上含有 １Ｖ的直流 ３
二 、问题分 析
１测量卫星信标信号确定对星是否准确 ． 根据当前 的故障现象首先怀疑天线对星是否准确 ，
３检查ｏＤｕ工作是否正常 ．
我们所用的Ｏ 为Ｅ Ｄ Ｔ Ｓ ２０ Ａ，其 主要功 ＤＵ Ｆ Ａ Ａ Ｋ Ｔ ０ ０ 能是完成上下变频及功率放 大同时还为Ｌ Ｃ Ｎ 提供 １Ｖ的 ３
本站的经 、纬度和海拔与ＭＯ Ｍ板 中设置 的一致 ，各 ＤＥ
项参数值的设定也没有问题 。因本站两节点的ＭＯ Ｅ Ｄ Ｍ
板的软件版本很低 （ 分别为２ 和３ ），故也怀疑是否因 １ ０ ＭＯ Ｅ Ｄ Ｍ板软件 版本原 因造成此故 障现象 。于是从浦东 网控借调一块高版本软件ＭＯ Ｅ Ｄ Ｍ板上线进行测试 ，故 障现象依 旧。故排除了ＭＯＤ Ｍ板本身及参数设 置的问 Ｅ
卫星传输系统链路的计算简析
卫星传输系统链路的计算简析作者：周轩宇来源：《硅谷》2012年第21期摘要：首先针对卫星传输系统中链路计算的相关概念做出必要阐述，而后介绍在链路计算中涉及到的几个主要参数，最后针对工作中需要确定的相关计算量给出计算表达式。
关键词：卫星；传输；链路；计算科技和社会的发展，推动的卫星通信事业的不断向前推进。
相对于传统的有线或无线通信方式而言，卫星通信有着覆盖广、通信容量大、不惧距离、地理环境限制弱等优点，与光纤通信以及数字微波通信一同成为当前我国远距离数字传输的三大支柱。
1卫星传输系统中链路计算的相关概念卫星通信的本质，是以人造通信卫星作为通信中继站而展开的微波中继通信。
在这种通信方式中，信号从发送端出发，经过卫星的接收和放大，然后传送到接收端，因此可以有效实现横跨地域较大的信号传输，而不必过多考虑地理情况，从而其传输成本不在与地理距离正相关。
但是应当注意到，通过卫星中继进行的数据传输，虽然受到地理影响很弱，但是由于信号需要穿透大气层，因此受到气象因素影响相对严重，且传输时延和功损都不能忽视。
这就从客观上要求链路计算的出现。
在针对地球站进行设计和工作的过程中，用户需要对信号传输质量和时间等问题提前作出判断，因此需要进行各种参数展开定量分析判断，以便通过参数的合理选择来实现数字传输的最优化，这就是所谓的链路计算。
链路计算工作包括对于卫星上行以及下行过程中各个环节进行详细推敲和计算，包括诸如天线大小增益、调制方式、对于LNA或LNB的选择等多个方面，其目的在于满足对于整个数据传输过程的质量、价格以及可扩展性等方面的要求。
2卫星传输系统链路计算过程中的主要参数卫星传输系统中，信号的传输质量受到多方面的影响，因此对链路计算是实施有效传输的必要途径。
在链路计算过程中，首先应当明确几个必要的参数，包括天线增益、自由空间传输损耗以及全向辐射功率。
在卫星通信系统中，一般使用定向天线，这种天线能够将电磁能量集中朝向某一特定方向辐射，天线增益定义可以表达为：对于抛物面天线以及其他类似天线而言，增益的表达式为：在上式中。
卫星与通讯传输链路计算公式
A.卫星参数表
Parameter
Parameter
Parameter
Parameter
Parameter
Parameter
Units(Remarks)
1. 卫星名称
asia-4
asia-4
asia-4
asia-4
asia-4
asia-4
2. 轨道位置
122.20
122.20
122.20
Khz
9. 载波带宽间隔
1843.20
1843.20
1843.20
1843.20
1843.20
2000.07
khz
10. 阈值Eb/No
4.40
4.40
4.40
4.40
4.40
4.40
dB
E. 链路预算
1. 上行 C/T
a. 上行 EIRP
52.00
62.70
51.90
62.70
49.10
58.65
122.20
122.20
122.20
deg(E)
3. 转发器数量
11A(Ku)
11A(Ku)
11A(Ku)
11A(Ku)
11A(Ku)
11A(Ku)
4. 转发器增益
12.00
12.00
12.00
12.00
12.00
12.00
dB
5.转发器带宽
54.00
54.00
54.00
54.00
54.00
54.00
固定
可移动
固定
可移动
固定
可移动
固定或可移动
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
卫星链路中CN值的计算
一、我们接收站所在位置接收中星九的方位角、仰角
我站所在地点的径纬度北纬40°03′（40.05°）、东径116°16′（116.27°）
直播星中星九号定点于92.2°E，
上式中地球站径度φ′=116.27° 纬度θ=40.05° 卫星星下点径度
φ=92.2°r是地球的半径r=6378Km，R是卫星同步轨道的半径R=42218Km代入数值得到
方位角A=35.08°(南偏西)
仰角E=37.48°
二、我站到中星九的距离
星站距离公式：
d=√63782+422182-2×6378×42218×cos(92.2-
116.27)cos40.05=38034(Km)
三、自由空间损耗
自由空间损失又叫扩散损失。
在自由空间有一发射天线发射功率为PT，经自由空间传播到接收端时，由于能量分布空间加大，因而通过单位面积上的能量要减少，所以接收点接收到的功率将减少为Pc’，发射功率和接收功率之比就是自由空间传输损失，用Lf表示，即: 式中d是接收点与发射点之间的距离，以米为单位，λ是电波波长，以米单位。
用dB表示时：
那么中星九号卫星到我们地球站的自由空间损耗计算如下
上式中：λ=c/f f:载波频率=11750MHz c:光速 300000 km/s d：星站距离38034×103m
Ku波段的波长λ=300000×103/11750×106=0.0255 m
将上边数据代入
Lf(dB)=20㏒
10
〔4π×38034×103/0.0255〕=205.45dB
其它损耗：大气损耗 L1=0.5dB
指向误差损耗 L2=0.5dB
卫星非线性损耗 L3=0.5dB
其它可能性损耗L4=0.5dB
考虑到天气好时，上边四项对自由相比较可以不记，这样总的空间损耗为
Ls=Lf+L1+L2+L3+L4=205.45dB
四、有效全向辐射功率EIRP
实际上往往采用定向发射天线，使发射机发射功率集中在特定的方向，在这个特定的方向上能量大大增强。
假设特定方向上的能量比无方向性天线增强了GT倍，在这方向上相当于发射功率扩大了GT倍，发射机输出功率和GT的乘积就是有效全向辐射功率，用EIRP表示：GT就是发射天线的增益，单位是倍。
如果EIRP、PT、GT都用dB表示，即：
(EIRP)dB = (PT)dB + (GT)dB (dBw)
(EIRP)dB一般用分贝瓦表示，记作dBw，以1瓦为0dBw；也可用分贝毫瓦表示，记作dBm，以1毫瓦为0dBm；它们之间相差30dB。
直播星中星九号在北京的EIRP值为：53.1dBw
五、噪声温度
热噪声功率概念：导体中的电子不断作不规则的热运动，温度越高，这种运动就越强烈，由其产生的噪声也越强。
热噪声功率为：式中K为波尔兹曼常数，大小为1.38×10-23焦耳／°K，T为绝对温度，-273°C为绝对温度的0°K，B为频带宽度。
因为热噪声功率与温度有关，所以我们常用等效噪声温度来表示噪声的大小。
六、噪声系数和等效噪声温度
现在有很多高频头给出的是噪声系数F单位是db，那么噪声系数和噪声温度
T LNB 的换算公式是: T
LNB
=(10F/10-1)T
是常温下的绝对温度2900K
我手上有二个高频头，一个标的是噪声温度≤75K，另外一个是标的噪声系数
≤1dB，将后者的换算成噪声温度T
LNB，式中 F=1，T
LNB
=(101/10-1)×290=75°K。
等效噪温度 T=T
a +T
×(L-1)+LT
LNB
，我们接收卫星电视的接收系统中高频头直接
装在天线的馈源上，高频头前面没有馈线，馈线损失等于1。
上式又可以变成：
T=T
a +T
LNB
七、载噪比的计算
C/N=EIRP×G
R
/(Ls×K×B×T)
以分贝表示「C/N」=EIRP+ G
R -L
S
-K-B-T
Ls=205.45dB,
EIRP=53.1dBw，
K=-228.6dB,
B=10㏒
（54×106）=77.32 dB，
45cm偏馈天线的天线噪声温度 T
a
=54°K
天线放大倍数G
R
=34dB,
高频头T
LNB
=75°K
T（dB）=10㏒
10
(54+75)= 21.1dB
代入上式 C/N=11.83dB
八、地面站的G/T值
分析卫星下行传输方程C/N，可看出对某一地区的接收站来讲EIRP、Ls、K、
B都是确定的，是不能改变的，只有G
R ／[Ta+To(L-1)+L. T
LNB
]是可以选择的，G
R
／[Ta+To(L-1)+L. T
LNB ]越大，载噪比越好。
我们把G
R
／[Ta+To(L-1)+L. T
LNB
]称
作接收站的品质因素，用G／T来表示。
我们为提高接收性能，在
选用的天线时，天线的噪声温度要尽可能底，天线放大倍数要尽可能是大、高频头的噪声温度也要尽可能底。
九、C/N与E
b /n
的关系
当以数字方式转发时，以［Eb/N0］来表示，[Eb/No]是单位比特的平均信号能量（即传送一个比特的信息所需要的载波功率）与噪声的单边功率谱密度（每赫兹带宽的噪声功率）之比。
［Eb/N0］与［C/T］的关系：
［Eb/N0］＝［C/T］－［RI］－［K］
这里需要注意的是，RI为信道编码之前的信息净荷速率，也就是数字电视前端复用器输出信号的速率，而非经过信道编码后的数码流的速率。
［Eb/N0］与［C/N］之间有如下关系：
［C/N］＝(Eb／N0) ×（R
b /B）其中R
b
/B是频谱效率，
B=(1+α)×R
S α是滚降系数，在卫星系统中取0.35；R
S
是符号率
R
b =R
S
×log
2
(M) R
b
是总码率
所以有 R
b /B= log
2
(M)/1.35
一般来说卫星信号的调制方式都是QPSK，所以R
b
/B=1.48 有：［C/N］＝（Eb／N0）＋10lg1.48=（Eb／N0）+1.7
对于我们所接收的（Eb／N0）=11.83-1.7=10.13dB。
