煤矿锚杆支护技术规范
煤矿巷道锚杆支护技术规范

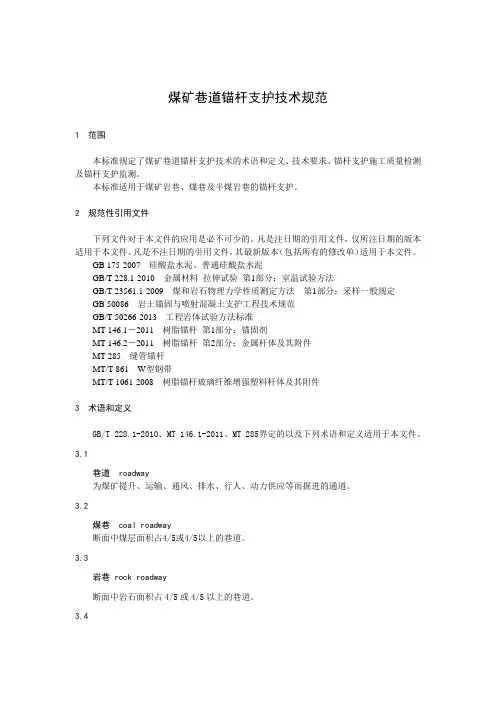

煤矿巷道锚杆支护技术规范1 范围本标准规定了煤矿巷道锚杆支护技术的术语和定义、技术要求、锚杆支护施工质量检测及锚杆支护监测。
本标准适用于煤矿岩巷、煤巷及半煤岩巷的锚杆支护。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 175-2007 硅酸盐水泥、普通硅酸盐水泥GB/T 228.1-2010 金属材料拉伸试验第1部分：室温试验方法GB/T 23561.1-2009 煤和岩石物理力学性质测定方法第1部分：采样一般规定GB 50086 岩土锚固与喷射混凝土支护工程技术规范GB/T 50266-2013 工程岩体试验方法标准MT 146.1－2011 树脂锚杆第1部分：锚固剂MT 146.2－2011 树脂锚杆第2部分：金属杆体及其附件MT 285 缝管锚杆MT/T 861 W型钢带MT/T 1061-2008 树脂锚杆玻璃纤维增强塑料杆体及其附件3 术语和定义GB/T 228.1-2010、MT 146.1-2011、MT 285界定的以及下列术语和定义适用于本文件。
3.1巷道 roadway为煤矿提升、运输、通风、排水、行人、动力供应等而掘进的通道。
3.2煤巷 coal roadway断面中煤层面积占4/5或4/5以上的巷道。
3.3岩巷 rock roadway断面中岩石面积占4/5或4/5以上的巷道。
3.4半煤岩巷 coal-rock roadway断面中岩石面积（含夹石层）大于1/5到小于4/5的巷道。
3.5锚杆 rock bolt安装在围岩中，对围岩实施锚固的杆件系统。
一般由杆体、托盘、螺母、垫圈、锚固剂或锚固构件组成。
3.6预应力锚杆 pretensioned rock bolt在安装过程中施加一定预拉力的锚杆。
3.7无预应力锚杆 non-pretensioned rock bolt在安装过程中不施加预拉力的锚杆。
煤矿锚杆支护技术规范
煤矿锚杆支护技术规范煤矿锚杆支护技术规范新 ICS 73.100.10 D 97 备案号26921—2010 MT 2009-12-11发布 2010-07-01实施中华人民共和国煤炭行业标准 MT/T 1104—2009 煤巷锚杆支护技术规范 Technical specifications for bolt supporting in coal roadway 国家安全生产监督管理总局发布前言本标准的附录A为资料性附录。
本标准由中国煤炭工业协会科技发展部提出。
本标准由煤炭行业煤矿专用设备标准化技术委员会归口。
本标准由中国煤炭工业协会煤矿支护专业委员会负责起草。
煤炭科学研究总院南京研究所、煤炭科学研究总院开采设计研究分院、煤炭科学研究总院建井研究分院、中国矿业大学、兖州矿业集团公司、徐州矿务集团公司、鹤岗矿业集团公司、新汶矿业集团公司、山西焦煤西山煤电集团公司、江阴市矿山器材厂、石家庄中煤装备制造有限公司、深圳海川工程科技有限公司参加起草。
本标准主要起草人袁和生、康红普、陈桂娥、权景伟、张农、王方荣、王富奇、何清江、周明、秦斌青、晨春翔、黄汉财、赵盘胜、何唯平。
煤巷锚杆支护技术规范 1 范围本标准规定了煤巷锚杆支护技术的术语和定义、技术要求、煤巷锚杆支护监测及煤巷锚杆支护施工质量检测。
本标准适用于煤矿煤巷锚杆支护也适用于半煤岩巷锚杆支护。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件其随后所有的修改单不包括勘误的内容或修订版均不适用于本标准然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件其最新版本适用于本标准。
GB/T 52242003 预应力混凝土用钢绞线 GB/T 143702000 预应力筋用锚具、夹具和连接器 GB 500862001 锚杆喷射混凝土支护技术规范 MT 146.12002 树脂锚杆锚固剂 MT 146.22002 树脂锚杆金属杆体及其附件 MT/T 9422005 矿用锚索 MT 50091994 煤矿井巷工程质量检验评定标准 3 术语和定义下列术语和定义适用于本标准。
锚杆支护技术规范(正式版本)
杆支技范锚护术规<正式>第一章 总则严执矿规业术,确保正确为贯彻产针,格行《煤安全程》和煤炭工技政策1安全第一的生方进锚护术发,特制定进锚护设计质,促煤巷杆支技的健康展地行杆支和施工量规本范。
国内锚护须进设计锚护设计现场调查研,吸取外2杆支巷道施工必行。
杆支要注重究积极术艺锚护设计监测进经验,采用新技、新工、新杆支、施工和方面的先术进经济材料,做到技先、合理、安全可靠。
进础数并进锚护试验,杆支要锚护设计区锚护时,要行基据收集行杆支工作新采采用杆支并报团备有位组织关单会审,集公司案。
对应锚护关员员术员员,都必须进3 在煤巷用杆支的有人〔管理人、工程技人及操作人术训行技培。
须矿压监测设计须设计设矿4 在用杆支的巷道中应锚护,必有及安全。
在施工中必按置并专负责监测及安全装置压监测,有人。
围稳类第二章 巷道岩的定性分为导锚护设计须对围稳进类,指杆支、施工锚护术,必巷道岩定性行分5 采用煤巷杆支技与管理提供依据。
类颁发缓倾倾层围稳类执。
6巷道分按原煤炭部的《斜、斜煤回采巷道岩定性分方案》行7 煤岩分指以斜、斜薄煤及中厚煤回采巷道分指基本分层围类标缓倾倾层层类标为类指。
其件下的煤巷〔如煤上山定性分指标它条层稳类标,可根据具体情况对分指行相替代类标进应,表详见1和表2。
斜、斜薄及中厚煤回采巷道分指缓倾倾层类标表1分指类标明说板强度〔指抗强度顶单项压M p a,下同取巷道度宽1.5倍范板强度的加平均围内顶权值煤强度层σc c取巷煤强度加平均帮层权值底板强度σc f取巷道度底板强度的加平均宽内权值巷道埋深H〔m巷道所在位置至地表的垂直距离巷煤柱度护宽X〔m 一煤柱的度侧实际宽,其中：沿空掘巷〔无煤柱时X=0；巷道均体煤两侧为实时X=100采影系动响数N 只因工作面回采引起的超前支撑力的影压响N=直接厚度顶/采高〔当N>4时,取N=4岩定性指围稳数D指岩理裂隙、理的影程度围节层响,以非杆支工锚护作面直接初次跨落步距代替顶煤上、下山分指层类标表2分指类标明代替方法说与板强度说顶明同表１说煤强度层明同表１说底板强度明同表１Ｈ取上、下山端埋深的平均两值说Ｘ明同表１为响数,W=1-X/L。
煤矿锚杆支护技术规范(新)
煤矿锚杆支护技术规范一、术语和定义1、煤巷：断面中煤层面积占4/5或4/5以上的巷道。
2、半煤岩巷：断面中岩石面积（含夹石层）大于1/5到小于4/5的巷道。
3、锚杆支护：以锚杆为基本支护形式的支护方式。
4、锚杆杆体破断力：锚杆杆体能承受的极限拉力。
5、锚杆拉拔力:锚杆锚固后，拉拔试验时，锚杆破断或失效时的极限拉力。
6、锚固力：锚杆的锚固部分或杆体在拉拔试验时，所能承受的极限载荷。
7、设计锚固力：设计时给定的锚杆应能承受的锚固力。
8、树脂锚杆：以树脂锚固剂配以各种材质杆体及托盘（托板）、螺母与减磨垫圈等构件组成的锚杆。
9、树脂锚固剂：起黏结锚固作用的材料称锚固剂，树脂锚固剂由树脂胶泥与固化剂两部分分隔包装成卷形。
混合后能使杆体与被锚固体煤岩黏接在一起。
10、锚固长度：锚杆的锚固剂或锚固装置与钻孔孔壁的有效结合长度。
11、端头锚固：锚杆的锚固长度不大于钻孔长度的1/3。
12、全长锚固：锚杆的锚固长度不小于钻孔长度的90％。
13、加长锚固：锚杆的锚固长度介于端头锚固与全长锚固之间。
14、拉拔试验：测试锚杆拉拔力的试验。
15、搅拌时间:安装树脂锚杆时，从开始搅拌树脂锚固剂到停止搅拌所用的时间。
16、等待时间：安装锚杆时，搅拌停止后到可以上紧螺母托板的时间。
17、预紧力：安装锚杆（锚索）时，通过拧紧螺母或采用张拉方法施加在锚杆（锚索）上的拉力。
18、预紧力矩：拧紧螺母使锚杆达到设计预紧力时，施加到螺母上的力矩。
19、锚杆快速安装：使用锚杆钻机连续完成搅拌树脂锚固剂、拧紧螺母的全过程。
20、初始设计：根据已有资料提出的巷道支护形式与参数。
21、信息反馈：对支护监测信息进行解释，并据此对支护设计进行验证和修改的过程。
22、正式设计：根据监测信息，对初始设计进行验证或修改，在技术性、经济性以及安全性等方面均能满足生产要求的支护设计。
23、巷道顶板离层临界值：支护设计或工程实践分析确定的巷道顶板允许的最大离层值。
煤矿锚杆支护技术规范
煤矿锚杆支护技术规锚杆支护中锚固力与锚杆拉拔力区别①锚固力是锚杆对围岩产生的约束力，是限制围岩变形，起支护作用的力。
锚杆拉拔力是锚杆锚固后拉拔实验时，所能承受的极限载荷，反映的是杆体、锚固剂、岩石粘结到一起后，锚杆破断或失效的最大拉力。
②锚固力随着被支护围岩变形、围岩的膨胀而增大，因此锚固力是一个动态发展并不断变化的力。
锚杆拉拔力是一个固定值，不随围岩变形和锚杆受力而改变。
如果围岩不发生变形且不考虑杆体的松驰效应，锚固力等于初锚力。
③锚固力检测使用安装于锚杆螺母和托盘之间的锚杆测力计，一般在锚杆安装时把锚杆测力计安好。
检测锚固力是为了监测锚杆受力状况，需要进行长期观测。
锚杆拉拔力检测使用锚杆拉力计，检测可以在锚杆安装完成后任何时候进行，检测锚杆拉拔力是为了查验锚杆杆体、锚固剂、岩石粘结效果。
在施工中，检测锚杆拉拔力时，一般只要达到设计锚固力即可；在做破坏性检测时，则要求锚杆被拉断或锚杆被拉出才终止。
④检查锚杆施工质量时，一般检查锚杆拉拔力。
监测分析锚杆工作情况时，测锚固力。
测量锚固力是为了验证支护的可靠性，为以后修改支护设计提供依据。
设计和施工时，必须保证锚杆拉拔力大于杆体破断力这一基本原则，即锚杆杆体受力超过其破断力后，锚杆可能被拉断，但锚杆不能被拉出。
常见错误是设计的锚杆拉拔力小于杆体破断力。
⑤施工、设计中锚固力与锚杆拉拔力经常混淆、混用。
二者混淆原因一方面是由于一些标准、教课书说法不一，造成混乱；另一方面对二者涵认识理解有误，辨识不清。
一、术语和定义1、煤巷：断面中煤层面积占4/5或4/5以上的巷道。
2、半煤岩巷：断面中岩石面积（含夹石层）大于1/5到小于4/5的巷道。
3、锚杆支护：以锚杆为基本支护形式的支护方式。
4、锚杆杆体破断力：锚杆杆体能承受的极限拉力。
5、锚杆拉拔力:锚杆锚固后，拉拔试验时，锚杆破断或失效时的极限拉力（锚杆拉拔力是锚杆锚固后拉拔实验时，所能承受的极限载荷，反映的是杆体、锚固剂、岩石粘结到一起后，锚杆破断或失效的最大拉力）。
锚杆支护技术规范(正式版本)
锚杆支护技术规范（正式)第一章总则1为贯彻安全第一得生产方针,严格执行《煤矿安全规程》与煤炭工业技术政策，确保正确地进行锚杆支护设计与施工质量，促进煤巷锚杆支护技术得健康发展，特制定本规范。
2 锚杆支护巷道施工必须进行设计.锚杆支护设计要注重现场调查研究,吸取国内外锚杆支护设计、施工与监测方面得先进经验,积极采用新技术、新工艺、新材料，做到技术先进、经济合理、安全可靠。
新采区采用锚杆支护时,要进行基础数据收集并进行锚杆支护实验工作,锚杆支护设计要组织有关单位会审，并报集团公司备案.3 对在煤巷应用锚杆支护得有关人员（管理人员、工程技术人员及操作人员）,都必须进行技术培训。
4 在应用锚杆支护得巷道中，必须有矿压及安全监测设计。
在施工中必须按设计设置矿压及安全监测装置，并有专人负责监测.第二章巷道围岩得稳定性分类5采用煤巷锚杆支护技术，必须对巷道围岩稳定性进行分类，为指导锚杆支护设计、施工与管理提供依据。
6巷道分类按原煤炭部颁发得《缓倾斜、倾斜煤层回采巷道围岩稳定性分类方案》执行。
7煤层围岩分类指标以缓倾斜、倾斜薄煤层及中厚煤层回采巷道分类指标为基本分类指标。
其它条件下得煤巷（如煤层上山）稳定性分类指标，可根据具体情况对分类指标进行相应替代，详见表1与表２。
缓倾斜、倾斜薄及中厚煤层回采巷道分类指标第三章锚杆支护设计8 锚杆支护设计应贯彻地质力学评估-初始设计-监测与信息反馈—修改设计等四个步骤。
锚杆支护设计参考以地应力为基础得煤巷锚杆支护设计方法,结合锚杆支护实践,可根据直接顶稳定情况,按悬吊理论、自然平衡拱理论、组合梁理论或锚杆楔固理论进行设计计算;亦可采用工程类比法进行设计。
无论采用哪种设计方法,都必须对支护状况进行监测,包括锚杆受力、巷道围岩表面与深部位移及弱化范围、顶板离层等内容。
根据监测信息反馈结果对设计进行验证或修改。
第9条为进行科学得锚杆支护设计，必须具备表３所要求得原始资料。
巷道施工后,根据实际揭露得围岩及地质构造等情况,对有关数据进行校核,为修改与完善锚杆支护设计提供依据。
GBT35056-2018煤矿巷道锚杆支护技术规范PPT幻灯片课件
地质构造
巷道周围地质构造的分布情况，由工作面地质说明书给出
水文地质条件
巷道涌水量、水质等参照工作面地质说明书；水对围岩物 理力学性质的影响通过实验确定
巷道埋深
地表到巷道地板的垂直距离
技术要求
2 技术要求 2.1 现场调查与巷道围岩地质力学评估
2.1.1 锚杆支护设计前应进行现场调查与巷道围岩地质力学评估。巷道围岩地质力学评估基
煤矿巷道锚杆支护技术规范
中华人民共和国国家标准 GB/T 35056—2018
目录
CONTENTS
1 适用范围 2 技术要求 3 质量检测
4 支护监测 5附 录 6 参考文献
PART ONE
适用 范围
本标准规定了煤矿巷道锚杆支护技术的 术语和定义、技术要求、锚杆支护施工 质量及锚杆支护监测
本标准适用于煤矿岩巷、煤巷及半煤岩 巷的锚杆支护
1）工程类比法：根据已经支护巷道的实践经验，通过类比，直接提出锚杆支护初始设计。应 保证设计巷道与已支护巷道在地质与生产条件、围岩物理力学性质、原岩应力等方而相似。也可 根据巷道围岩稳定性分类结果进行锚杆支护初始设计；
2.1.11 在现场调查与巷道围岩地质力学参数测试完成后进行巷道围岩地质力学评估。首先确定 评估区域，铺杆支护设计应限定在该区域内，并分析巷道服务期间影响锚杆支护性能其他因素。
2.1.12 根据巷道围岩地质力学评估结果进行巷道围岩稳定性分类，确定评估区域的巷道是否适 合采用锚杆支护。
2.1.13 在一个地点获取的地质力学参数用于同一层位的其他地点时，应进行充分的现场周研和 分析、评估。
础参数见表 1。
续上表
表 1 巷道围岩地质力学评估基础参数
序号 10
11
锚杆支护技术规范(试行)讲解
第一章总则第1条为贯彻安全第一的生产方针，严格执行《煤矿安全规程》和煤炭工业技术政策，确保正确地进行锚杆支护设计和施工质量，促进煤巷锚杆支护技术的健康发展，特制定本规范。
第2条锚杆支护巷道施工必须进行设计。
锚杆支护设计要注重现场调查研究，吸取国内外锚杆支护设计、施工和监测方面的先进经验，积极采用新技术、新工艺、新材料，做到技术先进、经济合理、安全可靠。
新采区采用锚杆支护时，要进行基础数据收集并进行锚杆支护试验工作，锚杆支护设计要组织有关单位会审，并报集团公司备案。
第3条对在煤巷应用锚杆支护的有关人员（管理人员、工程技术人员及操作人员），都必须进行技术培训。
第4条在应用锚杆支护的巷道中，必须有矿压及安全监测设计。
在施工中必须按设计设置矿压及安全监测装置，并有专人负责监测。
第二章巷道围岩稳定性分类第5条采用煤巷锚杆支护技术，必须对巷道围岩稳定性进行分类，为指导锚杆支护设计、施工与管理提供依据。
第6条巷道分类按原煤炭部颁发的《缓倾斜、倾斜煤层回采巷道围岩稳定性分类方案》执行。
第7条煤层围岩分类指标以缓倾斜、倾斜薄煤层及中厚煤层回采巷道分类指标为基本分类指标。
其它条件下的煤巷（如煤层上山）稳定性分类指标，可根据具体情况对分类指标进行相应替代，详见表1和表2。
缓倾斜、倾斜薄及中厚煤层回采巷道分类指标表1煤层上、下山分类指标表2第三章锚杆支护设计第8条锚杆支护设计应贯彻地质力学评估—初始设计—监测与信息反馈—修改设计等四个步骤。
锚杆支护设计参考以地应力为基础的煤巷锚杆支护设计方法，结合锚杆支护实践，可根据直接顶稳定情况，按悬吊理论、自然平衡拱理论、组合梁理论或锚杆楔固理论进行设计计算；亦可采用工程类比法进行设计。
无论采用哪种设计方法，都必须对支护状况进行监测，包括锚杆受力、巷道围岩表面与深部位移及弱化范围、顶板离层等内容。
根据监测信息反馈结果对设计进行验证或修改。
第9条为进行科学的锚杆支护设计，必须具备表3所要求的原始资料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤矿锚杆支护技术规范
煤矿锚杆支护技术是煤矿采矿操作中常用的一种技术手段，其作用是加固煤层，稳定工作面，确保采矿安全。
为了遵守煤矿锚杆支护技术规范，以下是一个关于煤矿锚杆支护技术规范的1000字介绍。
煤矿锚杆支护技术规范是煤矿行业为保障矿井安全和提高工作效率而制定的一项技术规范。
该规范包含了煤矿锚杆支护的相关要求、基本原理和施工方法等。
首先，规范明确了煤矿锚杆支护的目的和原则。
目的是确保矿井的安全稳定和有效开采；原则是科学合理、经济适用、安全可靠。
规范要求煤矿锚杆支护的设计和施工必须符合规范中的相关规定，包括锚杆的类型和规格选择、支护的布置和密度、锚杆的预应力和安装等。
根据规范，选用的锚杆必须符合国家标准，具备一定的强度和韧性。
支护布置要合理，保证锚杆的数量和间距符合工程要求，确保其在工作面的使用效果。
规范还明确了锚杆支护的施工方法和注意事项。
施工应按照规范的要求进行，首先要测量工作面的尺寸和形状，确定需要支护的区域。
然后根据施工计划选择适当的锚杆类型和规格，进行装配和加固。
施工过程中，要注意锚杆的安装位置和角度，确保其能够有效地支护煤层。
同时，还要进行必要的监测和检测，确保锚杆支护系统的稳定性和工作性能。
煤矿锚杆支护技术规范还包括对锚杆支护施工过程中常见问题的处理方法和事故的处理要求。
当施工中发现问题时，要及时
采取措施进行处理，避免事故的发生。
如果发生事故，要按照规范中给出的处理要求进行应急处置，并及时上报有关部门。
综上所述，煤矿锚杆支护技术规范是煤矿行业的重要参考标准，对于确保矿井安全和提高采矿效率具有重要意义。
煤矿企业和从业人员应严格按照该规范的要求进行锚杆支护施工，确保矿井的安全稳定和有效开采。
同时，相关部门应加强对锚杆支护技术的监管和指导，确保规范的有效实施。
只有这样，才能将煤矿锚杆支护技术规范真正转化为工作实践，发挥其最大的作用。
