微机线路保护模板

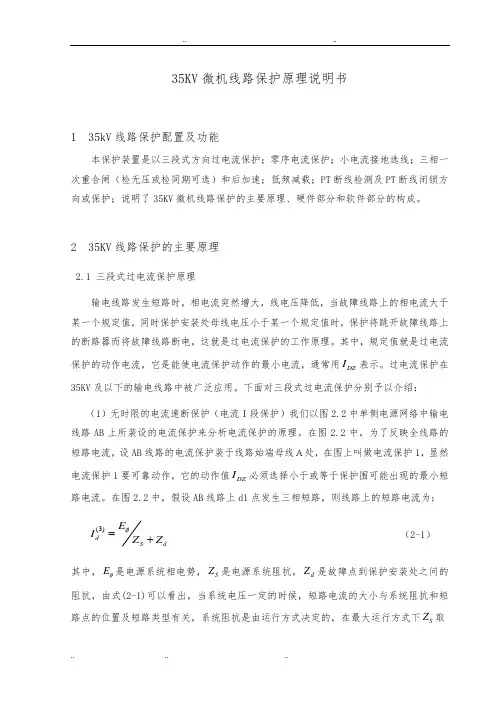

35KV微机线路保护原理说明书
....35KV 微机线路保护原理说明书1 35kV 线路保护配置及功能本保护装置是以三段式方向过电流保护；零序电流保护；小电流接地选线；三相一 次重合闸（检无压或检同期可选）和后加速；低频减载；PT 断线检测及 PT 断线闭锁方 向或保护；说明了 35KV 微机线路保护的主要原理、硬件部分和软件部分的构成。
2 35KV 线路保护的主要原理2.1 三段式过电流保护原理输电线路发生短路时，相电流突然增大，线电压降低，当故障线路上的相电流大于 某一个规定值，同时保护安装处母线电压小于某一个规定值时，保护将跳开故障线路上 的断路器而将故障线路断电，这就是过电流保护的工作原理。
其中，规定值就是过电流保护的动作电流，它是能使电流保护动作的最小电流，通常用 IDZ 表示。
过电流保护在35KV 及以下的输电线路中被广泛应用。
下面对三段式过电流保护分别予以介绍：（1）无时限的电流速断保护（电流Ｉ段保护）我们以图 2.2 中单侧电源网络中输电 线路 AB 上所装设的电流保护来分析电流保护的原理。
在图 2.2 中，为了反映全线路的 短路电流，设 AB 线路的电流保护装于线路始端母线Ａ处，在图上叫做电流保护 1，显然电流保护 1 要可靠动作，它的动作值 IDZ 必须选择小于或等于保护围可能出现的最小短路电流。
在图 2.2 中，假设 AB 线路上 d1 点发生三相短路，则线路上的短路电流为：I (3) dEZSZd（2-1）其中， E 是电源系统相电势， ZS 是电源系统阻抗， Zd 是故障点到保护安装处之问的阻抗，由式(2-1)可以看出，当系统电压一定的时候，短路电流的大小与系统阻抗和短路点的位置及短路类型有关，系统阻抗是由运行方式决定的，在最大运行方式下 ZS 取..........图 2.2 单侧电源网络中电流保护原理图最小值，在最小运行方式下 ZS 取最大值，在实际中，一般来说系统在最大运行方式下三相短路电流最大，称此为保护的最大运行方式，系统在最小运行方式下两相短路电流 最小，称此为保护的最小运行方式。
(完整版)高压微机线路保护
高压微机线路保护员工培训讲义目录1. 继电保护基本概念 (1)1.1继电保护在电力系统中的作用 (1)1.2对电力系统继电保护的基本要求 (2)1.3输电线路继电保护 (3)2. 微机保护的硬件和软件系统 (5)2.1微机保护的硬件系统 (5)2.1.1 模拟量数据采集系统 (6)2.1.2 开关量的输入输出系统 (8)2.2微机保护的软件系统 (10)2.2.1 软件主程序结构 (10)2.2.2 保护继电器算法 (11)2.2.3 对称分量法简介 (16)2.3RCS-900线路保护装置的硬件说明 (17)2.3.1 电源插件(DC) (17)2.3.2 交流输入插件（AC） (19)2.3.3 操作回路插件SWI（以RCS-941为例） (20)2.3.4 显示面板（LCD） (21)2.3.5 其它插件 (21)3．RCS-900系列线路保护装置继电器的工作原理 (22)3.1动作继电器 (22)3.1.1 阻抗继电器 (22)3.1.2 工频变化量距离继电器 (31)3.1.3 工频变化量方向继电器(ΔF+，ΔF-) (37)3.1.4 零序方向继电器 (40)3.1.5 电流差动继电器 (42)3.2协同动作继电器工作的辅助继电器 (47)3.2.1 装置总起动元件 (47)3.2.2 电压断线闭锁元件 (49)3.2.3 交流电流断线判断元件 (50)3.3线路自动重合闸 (50)3.3.1 自动重合闸的作用及应用 (50)3.3.2 自动重合闸的工作方式及动作过程 (51)3.3.3 自动重合闸的起动方式 (52)3.3.4 重合闸的前加速和后加速 (53)3.3.5 重合闸的充电与闭锁 (54)4. RCS-900纵联保护 (58)4.1绪论 (58)4.1.1 通道类型 (58)4.1.2 信号的种类 (60)4.2闭锁式纵联保护 (61)4.2.1 闭锁式纵联保护基本原理 (61)4.2.2 闭锁式纵联保护的逻辑关系 (62)4.2.3 闭锁式纵联保护的重点问题 (62)4.3允许式纵联保护 (67)4.3.1 允许式纵联方向、距离保护 (67)4.3.2 允许式纵联保护的重点问题 (69)4.4纵联保护通道 (72)4.4.1 高频通道 (72)4.4.2 专用收发讯机 (73)4.4.3 光纤通信接口装置 (76)4.4.4 光电转换接口装置 (76)4.4.5 MUX-31通道切换装置 (77)4.4.6 光纤通信接口装置的使用连接图 (77)1. 继电保护基本概念1.1 继电保护在电力系统中的作用图1-1电力系统单线接线图电厂变电所地理分散的发电厂通过输电线路、变压器和变电所等相互连接形成电力系统，它包括发电、输电、配电、用电等4个环节。
微机保护高压输电线路保
应用拓展与深化
跨区域联网保护
加强高压输电线路的跨区域联网保护，实现更大 范围的资源共享和协同保护。
分布式能源接入
适应分布式能源接入的需求，优化保护系统设计 ，确保电网安全稳定运行。
智能化巡检与运维
利用无人机、机器人等技术，实现高压输电线路 的智能化巡检和运维，提高工作效率和安全性。
02
CATALOGUE
微机保护高压输电线路保护原理
工作原理
微机保护装置通过实时监测高压输电线路的电流、电压等电气量，判断线路的运 行状态，一旦发生故障或异常情况，能够迅速切断故障线路，以保护整个输电系 统的安全。
微机保护装置通常采用多CPU并行处理技术，能够快速、准确地处理大量数据， 提高了保护动作的可靠性和速动性。
06
CATALOGUE
微机保护高压输电线路保护未来发展
技术创新与突破
1 2
人工智能与机器学习
利用人工智能和机器学习技术，实现更加智能化 的故障诊断和预测，提高保护装置的准确性和可 靠性。
物联网与传感器技术
通过物联网和传感器技术，实时监测高压输电线 路的状态，提高预警和预防性维护能力。
3
云计算与大数据分析
微机保护高压输电 线路保护
contents
目录
• 微机保护高压输电线路保护概述 • 微机保护高压输电线路保护原理 • 微机保护高压输电线路保护装置 • 微机保护高压输电线路保护系统 • 微机保护高压输电线路保护案例分析 • 微机保护高压输电线路保护未来发展
01
CATALOGUE
微机保护高压输电线路保护概述
在确定发生故障后，根据逻辑判断单元的指 令，输出跳闸信号以切断电源。

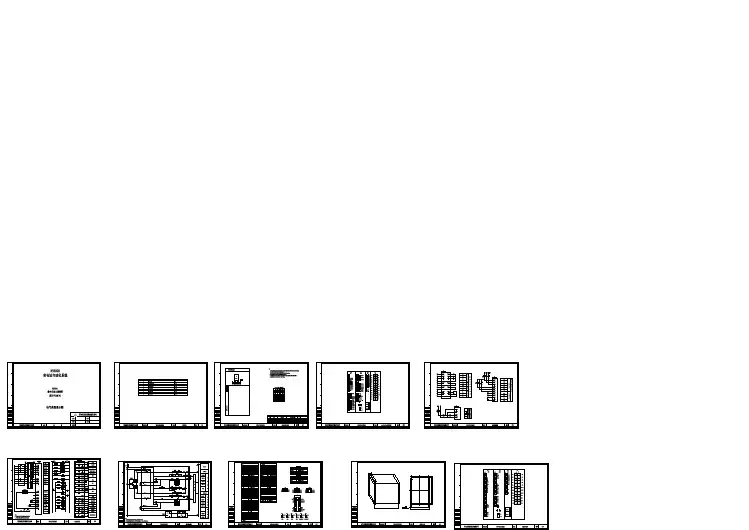

某品牌微机保护原理接线图纸，共10张

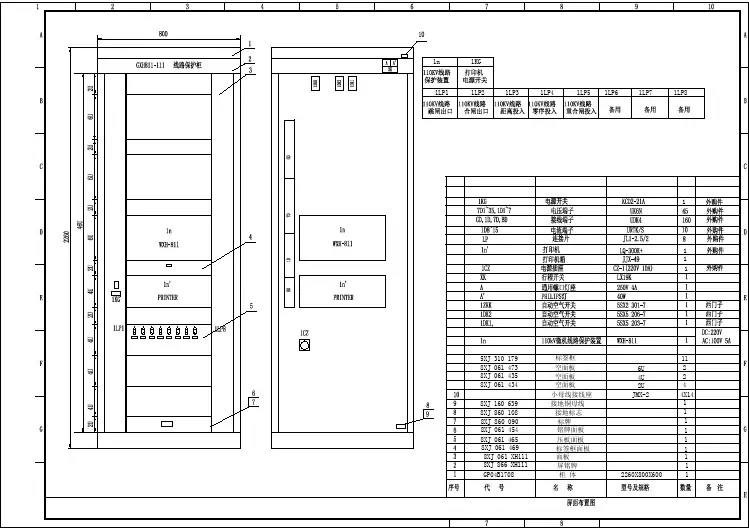

2XJ 372 XH111PM变电站微机保护图纸全套
线路保护
实训接线总图一、AB段微机线路保护接线图AB站微机保护接线总图二、BC段微机线路保护接线图BC站微机保护接线总图实训项目实训一模拟电力系统正常、最大、最小运行方式一、实训目的理解电力系统的运行方式及其对继电保护的影响。
二、实训原理在电力系统分析课程中，已学过电力系统等值网络的相关内容。
可知输电线路长短﹑电压级数﹑网络结构等，都会影响网络等值参数。
在实际中，由于不同时刻投入电力系统的发电机、变压器数会发生改变以及高压线路检修等情况，网络参数也在发生变化，在继电保护课程中规定：通过保护安装处的短路电流最大时的运行方式称为系统最大运行方式，此时系统阻抗为最小。
反之，当流过保护安装处的短路电流为最小时的运行方式称为系统最小运行方式，此时系统阻抗最大。
由此可见，可将电力系统等效成一个电压源，最大最小运行方式是它在两个极端阻抗参数下的工况。
作为保护装置，应该保证被保护对象在任何工况下发生任何情况的故障，保护装置都能可靠动作。
对于线路的电流电压保护，可以认为保护设计与整定中考虑了两种极端情况后，其它情况下都能可靠动作。
三﹑实训内容及步骤1．按“AB站微机保护接线总图”和“BC站微机保护接线总图”进行实训接线，并检查接线的正确性。
2．将无穷大系统投入，旋转自耦调压器手轮使系统线电压输出105V电压.3．合上断路器1QF、2QF（通过它们的操作手柄：将手柄旋至“合闸后”档）；分别在AB段、BC段模拟线路发生三相短路故障：3.1旋转“故障线路选择”凸轮开关至【AB段】档，改变故障点位置（注意：在AB段短路时，请不要在AB段的首端短路，因为在该点短路时，其短路电流较大，不适宜长时间观测，以免烧坏设备）。
把保护装置中的各种保护退出，并在其中观察记录实验现象及相关数据。
改变运行方式，选择“采样数值”菜单，观察记录同一短路点在不同运行方式下的故障电流、残余电压值。
并将实验数据填入表1-1。
3.2旋转“故障线路选择”凸轮开关至【BC段】档，通过“故障点选择”凸轮开关改变故障点位置，把线路保护装置中各种保护退出。
微机型中低压线路保护
择
性
3U 0
绝
缘
监
察
VVV
装
置
2022/3/9
Na b c
RCS-9611等，当装置用于不接地或小电流接地系统， 接地故障时的零序电流很小时，可以用接地试跳的功能来 隔离故障。这种情况要求零序电流由外部专用的零序 CT 引入，不能够用软件自产。
当装置用于在某些不接地系统和经小电阻接地系统中， 接地零序电流相对较大，可能采用直接跳闸方法，装置中 设三段零序过流保护，其中零序Ⅲ段可整定为报警或跳闸， 用于跳闸或报警的零序电流可以选用自产的零序电流，也 可从装置的零序CT 引入。
量只有在故障状态下才会出现，并与负荷无关； （3）故障点的电压故障分量最大，系统中性点为零，由故
障分量构成的方向元件可以消除电压死区； （4）保护安装处的电压故障分量与电流故障分量间的相位
关系由保护至背后系统中性点间的阻抗决定，不受系统的电 动势和短路点过渡电阻影响，按其原理构成的方向元件方向 性明确。
Lm ax
2022/-3/-9
N
K
I KN .max
lK
M I1
IK
NI 2
m
P n
II oper.1
I II oper.1
m
II oper.2
0
IK
2022/3/9
4、注意问题： （1）三段可选择带方向线路保护或不带方向馈线保护。 （2）为提高过电流保护的灵敏度和整套保护动作的可靠性，线
合闸不同期造成瞬时性非全相运行，将产生很大的零序电流，可 能会使灵敏的瞬时I段误动,因此重合闸过程零序保护带0.1s延时 或退出，在这种情况下， 设置：瞬时不灵敏I段，可实现快速切除重合或手合于严重接地故 障。
