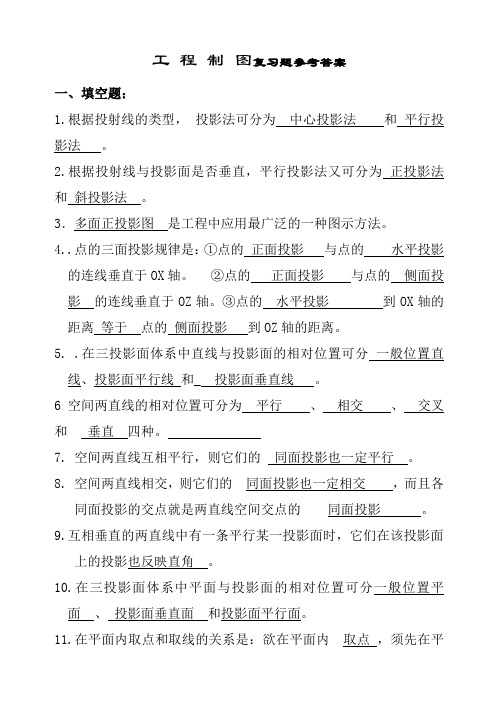

工程制图复习题参考答案一、填空题：1.根据投射线的类型，投影法可分为中心投影法和平行投影法。
2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。
3．多面正投影图是工程中应用最广泛的一种图示方法。
4..点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。
②点的正面投影与点的侧面投影的连线垂直于OZ轴。
③点的水平投影到OX轴的距离等于点的侧面投影到OZ 轴的距离。
5. .在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。
6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。
7. 空间两直线互相平行，则它们的同面投影也一定平行。
8. 空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两直线空间交点的同面投影。
9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角。
10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。
11.在平面内取点和取线的关系是：欲在平面内取点，须先在平面内取线，而欲在平面内取线，又须先在平面内取点。
12.直线与平面的相对位置有_平行__、相交_和_垂直___。
13.直线与平面相交求交点的方法有积聚性法和辅助线法。
14.平面与平面的相对位置有_平行__、相交_和_垂直。
15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。
16在换面法中，新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。
②__新的投影面必须垂直于原有的一个投影面__ 。
17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_ 变换为投影面垂直线。
18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_投影面垂直面__，再将投影面垂直面变换为投影面平行面。
工图期末考试题及答案
工图期末考试题及答案一、选择题（每题2分，共20分）1. 点A的坐标为(2,3)，点B的坐标为(4,5)，下列哪项是正确的？A. 点A在点B的正上方B. 点A在点B的正下方C. 点A在点B的左下方D. 点A在点B的右上方答案：D2. 直线AB和直线CD平行，下列哪项是正确的？A. AB和CD的斜率相等B. AB和CD的斜率互为相反数C. AB和CD的斜率乘积为-1D. AB和CD的斜率不存在答案：A3. 一个圆的半径为5，其面积是多少？A. 25πB. 50πC. 75πD. 100π答案：B4. 一个长方体的长、宽、高分别为3、4、5，其体积是多少？A. 60B. 120C. 180D. 240答案：A5. 一个圆锥的底面半径为4，高为6，其体积是多少？A. 32πB. 64πC. 96πD. 128π答案：C6. 一个圆柱的底面直径为8，高为10，其侧面积是多少？A. 80πB. 160πC. 240πD. 320π答案：C7. 一个球的半径为5，其表面积是多少？A. 100πB. 150πC. 200πD. 250π答案：C8. 一个正四面体的边长为a，其体积是多少？A. a³√2/12B. a³√2/6C. a³√2/3D. a³√2/4答案：B9. 一个正八面体的边长为a，其表面积是多少？A. 2a²√2B. 4a²√2C. 6a²√2D. 8a²√2答案：C10. 一个正十二面体的边长为a，其体积是多少？A. (15+7√5)a³/4B. (15+7√5)a³/2C. (15+7√5)a³/6D. (15+7√5)a³/8答案：A二、填空题（每题2分，共20分）1. 一个长方体的长、宽、高分别为a、b、c，其表面积为________。
答案：2(ab+bc+ac)2. 一个圆柱的底面半径为r，高为h，其体积为________。
工程制图复习题及答案
工程制图复习题参考答案一、填空题：1.根据投射线的类型，投影法可分为中心投影法和平行投影法。
2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。
3．多面正投影图是工程中应用最广泛的一种图示方法。
4..点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。
②点的正面投影与点的侧面投影的连线垂直于OZ轴。
③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。
5. .在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。
6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。
7. 空间两直线互相平行，则它们的同面投影也一定平行。
8. 空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两直线空间交点的同面投影。
9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角。
10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。
11.在平面内取点和取线的关系是：欲在平面内取点，须先在平面内取线，而欲在平面内取线，又须先在平面内取点。
12.直线与平面的相对位置有_平行__、相交_和_垂直___。
13.直线与平面相交求交点的方法有积聚性法和辅助线法。
14.平面与平面的相对位置有_平行__、相交_和_垂直。
15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。
16在换面法中，新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。
②__新的投影面必须垂直于原有的一个投影面__ 。
17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_ 变换为投影面垂直线。
18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_投影面垂直面__，再将投影面垂直面变换为投影面平行面。
工图复习试卷及参考答案全五套要点
中南大学网络教育课程考试复习题及参考答案工程图学一、选择题：1.找出符合箭头方向的正确投影。
2.选择正确的左视图。
3.选择正确的断面图。
4.多向选择题：根据主俯视图，选择正确的左视图。
5.根据俯视图选择正确的剖视图。
6.选择正确的左视图。
7.判断小轴的四个移出断面哪个正确。
8.根据俯视图选择正确的剖视图。
9.选择正确的断面图。
10.根据两视图，找出正确的第三视图。
11.选择正确的左视图。
12.下列局部剖视图表达正确的一组是（）13.下列螺纹及螺纹连接画法正确的是（）二、补漏线：1.补画视图中漏画的图线。
2.补画剖视图中漏画的图线。
3.补画视图中漏画的图线。
4.补画视图中漏画的图线。
5.补画剖视图中漏画的图线。
6.画全左视图。
7.补画剖视图中漏画的图线。
9.补画视图中漏画的图线。
11.补画视图中漏画的图线。
12.补画俯、左视图中漏画的图线。
13.补画左视图中漏画的图线。
三、补视图：1.补画俯视图。
2.补画俯视图。
3.求作俯视图。
4.补画左视图。
5.画出圆柱被截切后的侧面投影。
6.补画左视图。
8.画全俯视图，作出左视图。
四、改错题1.找出主视图中的错误，并在指定位置画出正确的视图。
2.改正螺纹连接画法中的错误，把正确的图形画在下面空白处。
五、剖视图：1．将主视图画成半剖视图，并画出全剖的左视图。
2．将主视图改画成半剖视图，并将左视图画成全剖视图。
3．将主视图画成半剖视图，并画出全剖的左视图。
4.将主视图画成半剖视图，并将左视图画成全剖视图。
5.将主视图画成全剖视图。
6.在指定位置将主视图改为半剖视图，并画出全剖的左视图。
7.将主视图画成全剖视图（可在原图上改，不要的线打“X”）。
8.在指定位置把主视图画成半剖视图，左视图画成全剖视图。
参考答案一、选择题：1.找出符合箭头方向的正确投影。
2.选择正确的左视图。
3.选择正确的断面图。
4.多向选择题：根据主俯视图，选择正确的左视图。
5.根据俯视图选择正确的剖视图。
工程制图复习题(含答案)
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.6.7.正、斜8.9.比。
10.径11.12.13.14.15.1（√）2╳）3√）456）7（╳）8（√）9（╳）三、选择题下列不是曲面立体术语的是（）。
A 素线B 纬圆C 椭圆D 轴线平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。
A 矩形B 圆C 椭圆D 都有可能平面截割圆锥时，当截平面通过锥顶于圆锥体相交时，截交线为（）A 圆或椭圆B 等腰三角形C 抛物线D 双曲线求直线与平面立体相交时的贯穿点不会用到的方法（）A 利用立体表面的积聚性B 利用辅助平面C 利用直线的积聚性投影D 利用纬圆法和素线法投影图中图线、线框含义表述不正确的是（）A 图线表示形体上两个面的交线或平面的积聚投影B 表示曲面体的转向轮廓线的投影C 一个封闭的线框表示一个面即平面D 一个封闭的线框表示两个面或两个以上面的重影三角形平面的三个投影均为缩小的类似形，该平面为( )A 水平面B 正平面C 侧平面D 一般位置平面在工程图样中，画尺寸线应采用的线型为( )A 细虚线B 细实线C 粗实线D 粗虚线已知物体的主、俯视图，正确的左视图是（ ）图。
ABC下面选项中，立体正确的左视图是（ ）图。
B C D已知一立体的轴测图，按箭头所指的方向的视图是( )B C D）。
C D点A A已知主视图和俯视图，选择正确的左视图（ ）。
A B C D已知主视图和俯视图，选择正确的左视图（）。
A B C D四、读图题判断点K判断两直线位置关系_________ _________ _________平行交叉交叉判定两直线的相对位置（平行、相交、交叉）。
工程制图复习试题[含答案解析]
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图复习题及答案
工程制图复习题参考答案一、填空题：1.根据投射线的类型，投影法可分为中心投影法和平行投影法。
2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。
3．多面正投影图是工程中应用最广泛的一种图示方法。
4..点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。
②点的正面投影与点的侧面投影的连线垂直于OZ轴。
③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。
5. .在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。
6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。
7. 空间两直线互相平行，则它们的同面投影也一定平行。
8. 空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两直线空间交点的同面投影。
9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角。
10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。
11.在平面内取点和取线的关系是：欲在平面内取点，须先在平面内取线，而欲在平面内取线，又须先在平面内取点。
12.直线与平面的相对位置有_平行__、相交_和_垂直___。
13.直线与平面相交求交点的方法有积聚性法和辅助线法。
14.平面与平面的相对位置有_平行__、相交_和_垂直。
15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。
16在换面法中，新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。
②__新的投影面必须垂直于原有的一个投影面__ 。
17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_ 变换为投影面垂直线。
18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_投影面垂直面__，再将投影面垂直面变换为投影面平行面。
(2021年整理)工程制图复习题(含答案)汇总
工程制图复习题(含答案)汇总编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（工程制图复习题(含答案)汇总）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为工程制图复习题(含答案)汇总的全部内容。
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2。
平面与立体相交，所得的交线称为： ,交线所围成的平面图形称为：。
截交线、断面3。
正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类.空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法.纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10。
图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11。
正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）.不同、一样的13。
投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________.矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
工程制图复习题及答案
工程制图复习题参考答案一、填空题：1.根据投射线的类型，投影法可分为中心投影法和平行投影法。
2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。
3．多面正投影图是工程中应用最广泛的一种图示方法。
4..点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。
②点的正面投影与点的侧面投影的连线垂直于OZ 轴。
③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。
5. .在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。
6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。
7. 空间两直线互相平行，则它们的同面投影也一定平行。
8. 空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两直线空间交点的同面投影。
9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角。
10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。
11.在平面内取点和取线的关系是：欲在平面内取点，须先在平面内取线，而欲在平面内取线，又须先在平面内取点。
12.直线与平面的相对位置有_平行__、相交_和_垂直___。
13.直线与平面相交求交点的方法有积聚性法和辅助线法。
14.平面与平面的相对位置有_平行__、相交_和_垂直。
15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。
16在换面法中，新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。
②__新的投影面必须垂直于原有的一个投影面__ 。
17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_变换为投影面垂直线。
18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_投影面垂直面__，再将投影面垂直面变换为投影面平行面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

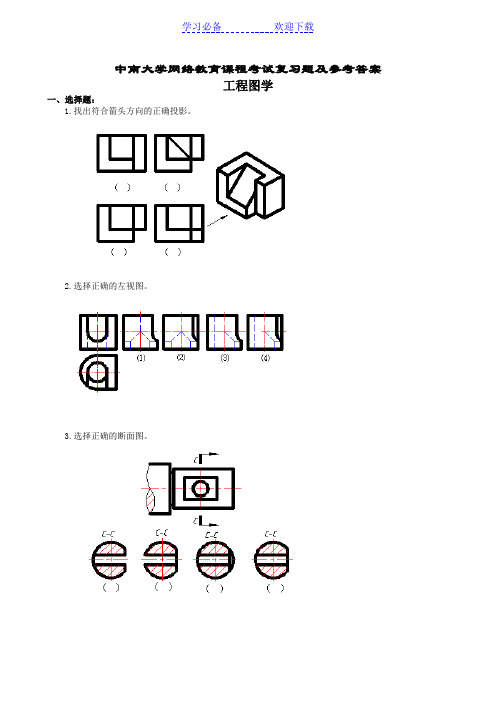

中南大学网络教育课程考试复习题及参考答案
