工图复习试卷及参考复习资料全五套要点
工程制图复习题及答案
工程制图复习题及答案1. 简述工程制图的基本原则。
2. 解释什么是第一角投影法和第三角投影法，并说明它们的区别。
3. 描述尺寸标注的基本规则。
4. 简述剖面图和断面图的区别及应用场景。
5. 解释什么是公差和配合，并举例说明其在工程制图中的重要性。
6. 列举常见的工程材料，并说明它们在制图中的表示方法。
7. 描述如何使用AutoCAD软件绘制简单的平面图形。
8. 解释什么是焊接符号，并举例说明其在工程图纸中的应用。
9. 简述装配图的作用及其在工程制图中的重要性。
10. 给出一个工程制图的实例，说明其设计意图和制图步骤。
答案1. 工程制图的基本原则包括：清晰性、准确性、简洁性和标准化。
这些原则确保图纸能够被准确无误地理解和执行。
2. 第一角投影法和第三角投影法的区别：第一角投影法中，物体的视图是从物体的正面、侧面和顶面进行投影，而第三角投影法则是从物体的背面、侧面和顶面进行投影。
这两种方法在不同国家和地区有不同的使用习惯。
3. 尺寸标注的基本规则：尺寸线应平行于被标注的边缘，尺寸数字应清晰可读，尺寸应包括长度、宽度和高度等。
4. 剖面图和断面图的区别：剖面图是将物体沿某一平面切开后，显示其内部结构的图形；断面图则是显示物体在某一特定截面上的图形。
5. 公差和配合的重要性：公差是指允许的尺寸变化范围，配合则是指两个或多个部件之间的尺寸关系。
它们确保了部件的互换性和装配的可行性。
6. 常见的工程材料包括：钢材、铝材、塑料、木材等。
在制图中，材料通常通过特定的符号或文字说明来表示。
7. 使用AutoCAD绘制平面图形的步骤：首先打开AutoCAD软件，然后选择绘图工具，如直线、圆形等，按照设计意图绘制图形，最后进行尺寸标注和细节处理。
8. 焊接符号的应用：焊接符号用于指示焊接的类型、位置和尺寸，确保焊接工作的准确性和一致性。
9. 装配图的作用：装配图展示了多个部件如何组合成一个完整的设备或结构，它对于生产、装配和维修都至关重要。
工程制图复习题(带答案)
补全相贯线正面投影。（保留作图线）
七
标注下列平面图形的尺寸（以实际量取尺寸为准）
补全组合体的尺寸
标注组合体的尺寸。（按图上实际量取，取整）。
八
根据两面投影图，画出正等轴测图。
根据给定的三视图，按1:1的比例画全立体的正等轴测图。
根据给定的三视图，画全立体的正等轴测图。
╳
平面立体相贯，相贯线可能是一组也可能是两组。（）
√
曲线的投影只能是曲线。（）
╳
直线的投影只能是直线。（）
╳
平面截割圆柱，截交线有可能是矩形。（）
√
正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。（）
╳
三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。（）
√
立体的投影图中，正面投影反映形体的上下前后关系和正面形状。（）
10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。直径、半径
11.正等轴测图的伸缩系数是，简化伸缩系数是。0.82、1
12.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。不同、一样的
5.侧平线的_________投影反映直线的实长。侧面
6.求圆锥面上的点的投影常用法和法。纬圆、素线
7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。正、斜
8.组合体尺寸分为，和尺寸三种。定形、定位、总体
9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。图样、实物
在工程图样中，画尺寸线应采用的线型为( )
工程制图复习题及答案
工程制图复习题参考答案一、填空题：1.根据投射线的类型，投影法可分为中心投影法和平行投影法。
2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。
3．多面正投影图是工程中应用最广泛的一种图示方法。
4..点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。
②点的正面投影与点的侧面投影的连线垂直于OZ轴。
③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。
5. .在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。
6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。
7. 空间两直线互相平行，则它们的同面投影也一定平行。
8. 空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两直线空间交点的同面投影。
9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角。
10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。
11.在平面内取点和取线的关系是：欲在平面内取点，须先在平面内取线，而欲在平面内取线，又须先在平面内取点。
12.直线与平面的相对位置有_平行__、相交_和_垂直___。
13.直线与平面相交求交点的方法有积聚性法和辅助线法。
14.平面与平面的相对位置有_平行__、相交_和_垂直。
15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。
16在换面法中，新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。
②__新的投影面必须垂直于原有的一个投影面__ 。
17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_ 变换为投影面垂直线。
18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_投影面垂直面__，再将投影面垂直面变换为投影面平行面。
工程制图复习题(带答案)-工程制图复习题
工程制图期末复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（）√求棱锥面上点的投影，可以利用素线法来做。
（）╳平面立体相贯，相贯线可能是一组也可能是两组。
（）√曲线的投影只能是曲线。
（）╳直线的投影只能是直线。
（）╳平面截割圆柱，截交线有可能是矩形。
（）√正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（）╳三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（）√立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工图机械制图考试复习试卷2(附答案)
试题2
1.作一直线GH与AB垂直相交，并且与直线CD和EF都相交。
2.已知五边形ABCDE的正面投影以及ab和bc，补全水平投影。
3.求两平面的交线，并判断可见性。
4.完成正四棱柱截切后的投影。
5.完成圆柱被截切后的三面投影。
6.完成曲面立体截切后的投影。
7.求作两圆筒相交的主视图。
8.根据所给视图，补画第三视图。
9.根据所给视图，补画第三视图。
10.根据所给视图，补画图中的漏线。
11.
答案
1.作一直线GH与AB垂直相交，并且与直线CD和EF都相交。
2. 已知五边形ABCDE的正面投影以及ab和bc，补全水平投影。
3.求两平面的交线，并判断可见性。
4.完成正四棱柱截切后的投影。
5.完成圆柱被截切后的三面投影。
6.完成曲面立体截切后的投影
7.求作两圆筒相交的主视图。
8. 根据所给视图，补画第三视图。
9. 根据所给视图，补画第三视图。
10. 根据所给视图，补画图中的漏线。
工程制图复习试题[含答案解析]
![工程制图复习试题[含答案解析]](https://img.taocdn.com/s3/m/e858b4084b35eefdc8d333b3.png)
工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。
正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。
截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。
直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。
空间曲线5.侧平线的_________投影反映直线的实长。
侧面6.求圆锥面上的点的投影常用法和法。
纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。
正、斜8.组合体尺寸分为，和尺寸三种。
定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。
图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。
直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。
0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。
不同、一样的13.投影法分和两大类。
中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。
矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。
圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。
（√）2求棱锥面上点的投影，可以利用素线法来做。
（╳）3平面立体相贯，相贯线可能是一组也可能是两组。
（√）4曲线的投影只能是曲线。
（╳）5直线的投影只能是直线。
（╳）6平面截割圆柱，截交线有可能是矩形。
（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。
（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。
（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。
工程制图复习题及答案

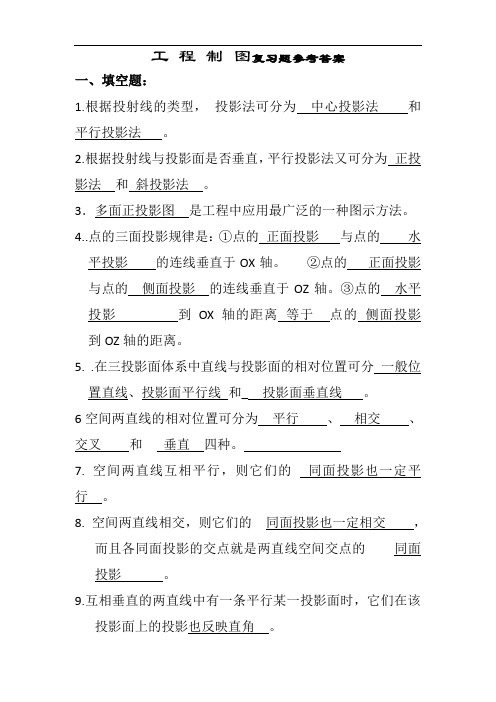

工程制图复习题参考答案一、填空题：1.根据投射线的类型，投影法可分为中心投影法和平行投影法。
2.根据投射线与投影面是否垂直，平行投影法又可分为正投影法和斜投影法。
3．多面正投影图是工程中应用最广泛的一种图示方法。
4..点的三面投影规律是：①点的正面投影与点的水平投影的连线垂直于OX轴。
②点的正面投影与点的侧面投影的连线垂直于OZ轴。
③点的水平投影到OX轴的距离等于点的侧面投影到OZ轴的距离。
5. .在三投影面体系中直线与投影面的相对位置可分一般位置直线、投影面平行线和_ 投影面垂直线。
6空间两直线的相对位置可分为平行、相交、交叉和垂直四种。
7. 空间两直线互相平行，则它们的同面投影也一定平行。
8. 空间两直线相交，则它们的同面投影也一定相交，而且各同面投影的交点就是两直线空间交点的同面投影。
9.互相垂直的两直线中有一条平行某一投影面时，它们在该投影面上的投影也反映直角。
10.在三投影面体系中平面与投影面的相对位置可分一般位置平面、投影面垂直面和投影面平行面。
11.在平面内取点和取线的关系是：欲在平面内取点，须先在平面内取线，而欲在平面内取线，又须先在平面内取点。
12.直线与平面的相对位置有_平行__、相交_和_垂直___。
13.直线与平面相交求交点的方法有积聚性法和辅助线法。
14.平面与平面的相对位置有_平行__、相交_和_垂直。
15.平面与平面相交求交线的方法有积聚性法线面交点法和辅助平面法。
16在换面法中，新投影面的设立要符合下面两个基本条件①新的投影面必须与空间几何元素处于有利于解题的位置。
②__新的投影面必须垂直于原有的一个投影面__ 。
17将一般位置直线变换为投影面的垂直线要经过_二__ 次变换，先将一般位置直线变换为投影面平行线__，再将投影面平行线_ 变换为投影面垂直线。
18.将一般位置平面变换为投影面平行面要经过___二__ 次变换，先将一般位置平面变换为_投影面垂直面__，再将投影面垂直面变换为投影面平行面。
工程制图试卷(16套)
. word 专业资料第1 页共27 页材料1213 班复习资料整理校对：俊工程制图期末考试复习模拟试卷（1）一、已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A、B 两点的三面投影。
2．2．ZX OYHYW二、作平面四边形ABCD 的投影。
b'c'a'd'dab三、完成下列各形体的投影。
四、根据给出的视图，补画第三视图（或视图所缺的图线）。
1．五、在指定位置将主视图画成全剖视图。
(10 分). word 专业资料第2 页共27 页六、在指定位置将主视图画成剖视图。
(10 分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：。
2）工程制图期末考试复习模拟试卷（2）一、已知A 点的坐标为（15，15，15）点在A 点之左，B 5mm，A 点之后5mm，A 点之下5mm，求作A、B 两点的三面投影。
（12 分）九、读零件图，并回答问题。
(16 分)（1）该零件采用了哪些视图、剖视图或断面图？（2）指出该零件在长、宽、高三个方向的主要尺寸基准。
（3）图中G1/2"表示：螺纹，1/2"表示，是螺纹（、外）。
（4）36H8 表示：Φ36 是，是H8，其中，H是，8 是。
（5）说明符号6.3二、已知线段AB 的两面投影，求作它的第三面投影，并判断AB 是线。
（10 分）的含义。
七、补全螺栓连接图中所缺的图线。
(10 分). word 专业资料第3 页共27 页三、由一个视图上平面的字母，标出其它两个视图的字母，还在立体图上标出平面的字母，并比较立体表面的相对位置。
（14 分）五、由立体图，画出三视图，尺寸由图中量取。
（20 分）左中右四、写出几何体的名称，画全三视图，并求表面点的投影。
体七、补画下列视图中所缺线条。
（16 分）六、已知组合体的两个视图，补画第三视图。
工图复习试卷及参考答案全五套要点
AA
---------
4.将主视图画成半剖视图，并将左视图画成全剖视图。
5.将主视图画成全剖视 图。
n -
6.在指定位置将主视图改为半剖视图，并画出全剖的左视图。
8.在指定位置把主视图画成半剖视图，左视图画成全剖视图。
一、选择题：
1.找出符合箭头方向的正确投 影。
代替。
3、按剖开机件的范围不同，剖视图可分为 全剖视图 ，半剖视图和 局部剖视图。
4、普通螺纹 M16X1.5LH-5g6g-S 的公称直径为上_mm，旋向为（左、右）；导程为 1.5 。
5、零件的内容包括① 一组视图 ，② 完整的尺寸 ，③ 技术要求，④ 标题栏_________________ 。
7 .判断小轴的四个移出断面哪个正确。
A-A
A-A
8.根据俯视图选择正确的剖视 图。
)
叶I 君，
ES)
)
百
9.选择正确的断面图。
追
qp
10.根据两视图，找出正确的第三视图。
11.选择正确的左视图。
[+1 r^TI r41 JTI |JTI
12.下列局部剖视图表达正确的一组是
）
（
13.下列螺纹及螺纹连接画法正确的是（ ）
6、城市给水工程包括① ____________________，② 输水管网
，③ 给水处理厂，④ ________ 配
水管网 。
二、根据立体图画三视图（10 分）
四、补画第三试图（10 分）
五、标注尺寸（尺寸数字从图中量取，取整数）（20 分）
六、根据物体的三视图，画出正等轴测图（10 分）
b'
工图复习题及答案
工图复习题及答案一、选择题1. 工程图纸中常用的比例尺有哪些？A. 1:1B. 1:2C. 1:10D. 所有选项2. 以下哪项不是工程图纸的基本要素？A. 图框B. 标题栏C. 材料清单D. 尺寸标注3. 工程图纸中的尺寸标注应遵循什么原则？A. 任意标注B. 清晰、准确、完整C. 仅标注关键尺寸D. 仅标注外部尺寸4. 什么是三视图？A. 正视图、侧视图、俯视图B. 正视图、侧视图、剖视图C. 俯视图、仰视图、侧视图D. 所有选项5. 剖面图与剖视图的区别是什么？A. 剖面图显示内部结构，剖视图显示外部形状B. 两者没有区别C. 剖视图显示内部结构，剖面图显示外部形状D. 剖面图只用于平面，剖视图用于立体二、简答题6. 简述工程图纸中尺寸标注的基本原则。
7. 解释什么是局部视图，并给出一个实际应用的例子。
8. 描述在工程图纸中如何表示螺纹。
三、计算题9. 假设有一个长方体，其长为100mm，宽为50mm，高为30mm，请在工程图纸上标注其尺寸。
10. 给定一个直径为40mm的圆，需要在工程图纸上表示其直径，请标注并解释其尺寸标注方法。
四、绘图题11. 根据给定的三视图，绘制一个简单的机械零件，例如一个齿轮。
12. 绘制一个简单的剖面图，展示一个圆柱体的内部结构。
答案一、选择题1. D. 所有选项2. C. 材料清单3. B. 清晰、准确、完整4. A. 正视图、侧视图、俯视图5. A. 剖面图显示内部结构，剖视图显示外部形状二、简答题6. 尺寸标注的基本原则包括：尺寸应清晰可读，尺寸线应避免交叉，尺寸应标注在图纸的适当位置，以保证图纸的整洁和易于理解。
7. 局部视图是当一个视图不能清楚地表达物体的某些部分时，可以绘制一个或多个局部视图来展示这些部分。
例如，一个复杂的齿轮，可能需要局部视图来展示齿轮的齿部细节。
8. 在工程图纸中，螺纹通常通过螺纹符号来表示，螺纹符号包括螺纹的类型、尺寸、螺距等信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中南大学网络教育课程考试复习题及参考答案
工程图学
一、选择题：
1.找出符合箭头方向的正确投影。
2.选择正确的左视图。
3.选择正确的断面图。
4.多向选择题：根据主俯视图，选择正确的左视图。
5.根据俯视图选择正确的剖视图。
6.选择正确的左视图。
7.判断小轴的四个移出断面哪个正确。
8.根据俯视图选择正确的剖视图。
9.选择正确的断面图。
10.根据两视图，找出正确的第三视图。
11.选择正确的左视图。
12.下列局部剖视图表达正确的一组是（）
13.下列螺纹及螺纹连接画法正确的是（）
二、补漏线：
1.补画视图中漏画的图线。
2.补画剖视图中漏画的图线。
3.补画视图中漏画的图线。
4.补画视图中漏画的图线。
5.补画剖视图中漏画的图线。
6.画全左视图。
7.补画剖视图中漏画的图线。
9.补画视图中漏画的图线。
11.补画视图中漏画的图线。
12.补画俯、左视图中漏画的图线。
13.补画左视图中漏画的图线。
三、补视图：
1.补画俯视图。
2.补画俯视图。
3.求作俯视图。
4.补画左视图。
5.画出圆柱被截切后的侧面投影。
6.补画左视图。
8.画全俯视图，作出左视图。
四、改错题
1.找出主视图中的错误，并在指定位置画出正确的视图。
2.改正螺纹连接画法中的错误，把正确的图形画在下面空白处。
五、剖视图：
1．将主视图画成半剖视图，并画出全剖的左视图。
2．将主视图改画成半剖视图，并将左视图画成全剖视图。
3．将主视图画成半剖视图，并画出全剖的左视图。
4.将主视图画成半剖视图，并将左视图画成全剖视图。
5.将主视图画成全剖视图。
6.在指定位置将主视图改为半剖视图，并画出全剖的左视图。
7.将主视图画成全剖视图（可在原图上改，不要的线打“X”）。
8.在指定位置把主视图画成半剖视图，左视图画成全剖视图。
参考答案
一、选择题：
1.找出符合箭头方向的正确投影。
2.选择正确的左视图。
3.选择正确的断面图。
4.多向选择题：根据主俯视图，选择正确的左视图。
5.根据俯视图选择正确的剖视图。
6.选择正确的左视图。
7.判断小轴的四个移出断面哪个正确。
8.根据俯视图选择正确的剖视图。
9.选择正确的断面图。
10.根据两视图，找出正确的第三视图。
11.选择正确的左视图。
12．下列局部剖视图表达正确的一组是（ b ）
13．下列螺纹及螺纹连接画法正确的是（ d ）
二、补漏线：
1.补画视图中漏画的图线。
2.补画剖视图中漏画的图线。
3.补画视图中漏画的图线。
4.补画视图中漏画的图线。
5.补画剖视图中漏画的图线。
6.画全左视图。
7.补画剖视图中漏画的图线。
8.补画视图中漏画的图线。
9.补画视图中漏画的图线。
10.补画主视图中的漏线。
11. 补画视图中漏画的图线。
12．补画俯、左视图中漏画的图线。
13．补画左视图中漏画的图线。
三、补视图
1.补画俯视图。
2.补画俯视图。
3.求作俯视图。
4.补画左视图。
5.画出圆柱被截切后的侧面投影。
6.补画左视图。
7.补画俯视图。
8.画全俯视图，作出左视图。
9.补画俯视图。
四、改错题：
1．找出主视图中的错误，并在指定位置画出正确的视图。
2．改正螺纹连接画法中的错误，把正确的图形画在下面空白处。
五、剖视图：
1．将主视图画成半剖视图，并画出全剖的左视图。
2．将主视图改画成半剖视图，并将左视图画成全剖视图。
3．将主视图画成半剖视图，并画出全剖的左视图。
4.将主视图画成半剖视图，并将左视图画成全剖视图。
5.将主视图画成全剖视图。
6.在指定位置将主视图改为半剖视图，并画出全剖的左视图。
7.将主视图画成全剖视图（可在原图上改，不要的线打“X”）。
8.在指定位置把主视图画成半剖视图，左视图画成全剖视图。
期末考试内容：
一、已知组合体的两个视图，加画第三个视图
二、补画剖视图
三、常用件、标准件
螺纹紧固件的连接画法
键连接的画法、齿轮画法
四、零件图的尺寸标注
五、读零件图，技术要求简单填空，补画图形
工程制图期末复习试题
一、点、线的投影作图。
1、做出诸点的三面投影：A（25,15,20）；点B距离投影面W、V、H分别为20,10，15。
2、作正平线AB的三面投影。
已知点A距H面为8mm，距V面为15mm，距W面为25mm，AB＝
20mm，γ＝60º，点B在点A的右上方。
X
Z
Y H Y W
O
3、已知：正平线AB的实长为50mm。
求作：a′(一解即可)
4、已知：A、B、C点的二面投影。
求作：A、B、C的第三面投影。
5、完成四边形ABCD的水平投影。
二、选择题：
1、已知带有圆柱孔的半球体的四组投影，正确的画法是（）图。
2、已知物体的主、俯视图，正确的左视图是（）图。
3、点A在圆柱表面上，正确的一组视图是（）
4、根据主、俯视图，选择正确的主视图的剖视图。
（）
5、已知圆柱切割后的主、俯视图，正确的左视图是（）图。
6、下面选项中，立体正确的左视图是（）图。
1
2、正投影：
3、相贯线：
4、剖视图：
5、圆弧连接：
6、表面粗糙度：
四、已知圆锥面上点A、点B一个投影，试求其另外两个投影。
x
z
y H y W
(b')
a'
五、由已知立体的两个视图，补画第三视图。
六、补画平面立体被截切后的水平投影和侧面投影。
七、补全圆柱被截切后的侧面投影。
（保留作图线）
八、补全相贯线正面投影。
（保留作图线）
九、补画机件三视图所缺的线条。
（保留作图线）
十、标注下面形体的尺寸（按图上实际量取，取整）。
十二、标注组合体的尺寸。
（按图上实际量取，取整）。
十三、将主视图改为改为适当的全剖视图。
十四、在中间的图形上，将主视图合适的地方改为全剖视图。
