焚烧焚烧炉工艺分类
几种常见的工业废气焚烧工艺
一分钟带你了解RTO、RCO、CO、DFTO随着《中华人民共和国大气污染防治法》的出台，工业有机废气（VOCs）治理越来越受到重视。
本文将给大家介绍工业有机废气治理所主要使用的几种焚烧工艺。
在正文开始前，大家可以先问一下自己真的了解什么叫VOCs吗？在我国，VOCs（volatile organic compounds）挥发性有机物，是指常温下饱和蒸汽压大于70 Pa、常压下沸点在260℃以下的有机化合物，或在20℃条件下蒸汽压大于或者等于10 Pa具有相应挥发性的全部有机化合物。
下面进入正文，常见的焚烧工艺主要包括以下几类：一、蓄热式热力焚烧炉(Regenerative Thermal Oxidizers，简称RTO)RTO工作流程图工作原理：在高温下将废气中的有机物(VOCs)氧化成对应的二氧化碳和水，从而净化废气，并回收废气分解时所释放出来的热量，三室RTO废气分解效率达到99%以上，热回收效率达到95%以上。
RTO主体结构由燃烧室、蓄热室和切换阀等组成。
氧化产生的高温气体流经特制的陶瓷蓄热体，使陶瓷体升温而“蓄热”，此“蓄热”用于预热后续进入的有机废气。
从而节省废气升温的燃料消耗。
陶瓷蓄热室应分成两个(含两个)以上，每个蓄热室依次经历蓄热-放热-清扫等程序，周而复始，连续工作。
蓄热室“放热”后应立即引入适量洁净空气对该蓄热室进行清扫(以保证VOC去除率在98%以上)，只有待清扫完成后才能进入“蓄热”程序。
否则残留的VOCS随烟气排放到烟囱从而降低处理效率。
二、蓄热式催化氧化焚烧炉(Regenerative Catalytic Oxidation，简称RCO)RCO工作流程图工作原理：排放自工艺含VOCs的废气进入双槽RCO，三向切换风阀将此废气导入RCO 的蓄热槽而预热此废气，含污染的废气被蓄热陶块渐渐地加热后进入催化床，VOCs在经催化剂分解被氧化而放出热能于第二蓄热槽中之陶块，用以减少辅助燃料的消耗。
焚烧炉设备工艺流程
焚烧炉设备工艺流程
焚烧炉是一种用于处理固体废物的设备，其工艺流程通常包括
以下几个主要步骤：
1. 废物收集和分类，首先，废物被收集起来，并根据其性质和
来源进行分类。
这一步骤非常重要，因为不同类型的废物可能需要
不同的处理方法。
2. 运输和预处理，收集和分类后的废物被运输到焚烧炉所在的
场地，然后经过预处理。
这可能包括去除可燃废物中的大型物体，
如家具或金属，以确保它们不会损坏焚烧炉或影响燃烧过程。
3. 加料和燃烧，预处理后的废物被加入到焚烧炉中，然后点燃。
在高温下，废物被完全燃烧，释放出热能和废气。
4. 能源回收，通过燃烧废物产生的热能可以用来产生蒸汽，驱
动发电机发电，从而实现能源的回收利用。
这种能源回收方式被称
为废物能源化，可以减少对传统能源的依赖。
5. 废气处理，焚烧过程中产生的废气需要经过处理，以减少对
环境的影响。
通常采用的废气处理方法包括脱硫、脱氮和除尘等，
以确保排放的废气符合环保标准。
6. 灰渣处理，焚烧后剩下的固体废物通常是灰渣，这些灰渣需
要进行处理和处置。
有些灰渣可以被用作建筑材料或填埋，而有些
可能需要进行特殊处理，以确保它们不会对环境造成负面影响。
总的来说，焚烧炉设备工艺流程涉及废物收集、预处理、燃烧、能源回收、废气处理和灰渣处理等多个环节，需要严格遵守环保标
准和安全规定，以确保废物处理过程既高效又环保。
危险废物焚烧工艺及产生的焚烧炉废气污染物介绍
危险废物焚烧工艺及产生的焚烧炉废气污染物介绍本案例中固体废物由废物料坑上方起重机抓斗抓起，经加料机进入回转焚烧炉。
废物料坑内的少量渗滤液经过渗滤液井收集后，进入废液喷射系统喷入回转窑内焚烧处置，不外排。
各种储存在罐区的有机废液通过废液泵经喷枪直接喷入回转窑内。
焚烧工序采用回转窑焚烧技术，焚烧过程具体工艺如下：
1 回转窑焚烧
首先投入辅助燃料燃烧器点火燃烧升温，当回转窑温度升至750℃以上才可投入废液燃烧，回转窑及其整个焚烧系统均始终在负压状态下运行，当回转窑温度升至850℃以上时投入固体废物焚烧，固体废物沿着回转窑的倾斜角度和旋转方向缓慢向前推动，经30min-120min左右的燃烧时间，焚烧残余的炉渣或熔融体从窑内流出，降落至水封刮板出渣机，经水急速冷后形成颗粒状炉渣外运填埋处置。
2 二燃室燃烧
回转窑内的烟气从窑尾进入二燃室，二燃室设置了燃烧器将燃烧室温度提到1100至1250℃，烟气在二燃室停留时间2s以上，使烟气中的微量有机物及二噁英得以充分分解，确保进入焚烧系统的危险废物充分燃烧。
3 余热锅炉系统
二燃室充分燃烧后的高温烟气由烟道进入余热锅炉，沉降室设置在余热锅炉底部，余热锅炉是由竖直吊挂式水冷壁组成。
高温烟气热量被余热锅炉回收，产
生的蒸汽少部分供焚烧系统使用，大部分外供。
余热锅炉是单锅筒纵置式自然循环锅炉，由锅炉本体、钢结构、耐火保温材料及附件组成。
锅炉的侧壁设计成膜式水冷壁结构。
膜式水冷壁的工质从低集箱流向高集箱。
整个锅炉由钢结构组成，支撑架固定在锅炉通道的膜式水冷壁上。
辐射通道下部由膜式水冷壁组成灰斗，用来收集锅炉的余灰，产生的飞灰固化处理后外运填埋处置。
焚烧炉原理
焚烧炉原理人类社会的发展离不开能源的支持，然而能源的使用也带来了环境污染等问题，其中垃圾处理是一个不可避免的问题。
焚烧炉作为一种垃圾处理设备，其原理和技术也越来越受到人们的关注。
一、焚烧炉的分类根据不同的燃料和处理方式，焚烧炉可以分为多种类型。
其中，按照燃料分为燃气焚烧炉、燃油焚烧炉和燃煤焚烧炉；按照处理方式分为直接燃烧式焚烧炉和间接燃烧式焚烧炉。
直接燃烧式焚烧炉是指垃圾直接进行燃烧，产生高温燃烧气体，将垃圾中的有机物氧化分解，最终转化为二氧化碳、水和灰渣等物质。
由于直接燃烧式焚烧炉需要高温燃烧，因此其处理效率和处理能力较高，但是也存在着氮氧化物和二噁英等有害物质的排放问题。
间接燃烧式焚烧炉是指将垃圾放置在炉膛内，通过燃料燃烧产生高温燃烧气体，将垃圾进行间接燃烧。
间接燃烧式焚烧炉可以通过控制燃料的种类和燃烧温度等参数，减少有害物质的排放，但是其处理效率和处理能力相对较低。
二、焚烧炉的工作原理焚烧炉的工作原理可以简单概括为：将垃圾放置在焚烧炉内，通过燃烧产生高温气体，将垃圾中的有机物氧化分解，最终转化为二氧化碳、水和灰渣等物质。
具体来说，焚烧炉的工作流程分为预处理、燃烧和后处理三个阶段。
预处理阶段是指将垃圾进行分类和处理，去除易挥发的有机物、可回收物和危险废物等物质。
预处理后的垃圾会被输送到焚烧炉内，准备进行燃烧处理。
燃烧阶段是指将垃圾进行燃烧处理。
首先，燃料被点燃，产生高温气体，使垃圾中的有机物氧化分解，产生热能和灰渣等物质。
其中，燃烧产生的高温气体会被引导到烟气处理系统中，通过减少有害物质的排放，保护环境。
后处理阶段是指对燃烧后产生的灰渣和烟气进行处理。
灰渣可以通过混合和填埋等方式进行处理，而烟气则需要经过除尘、脱硝和脱酸等处理，以减少有害物质的排放。
三、焚烧炉的优缺点焚烧炉作为一种垃圾处理设备，其优缺点如下：优点：1. 焚烧炉可以大量减少垃圾的体积，减少了垃圾填埋的空间需求。
2. 焚烧炉可以将垃圾中的有机物氧化分解，转化为二氧化碳、水和灰渣等物质，减少了垃圾对环境的污染。
to焚烧炉工艺流程
to焚烧炉工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!焚烧炉是一种用于处理废弃物的设备，其工艺流程通常包括以下几个步骤：1. 废弃物进料：将需要处理的废弃物通过进料系统送入焚烧炉内。

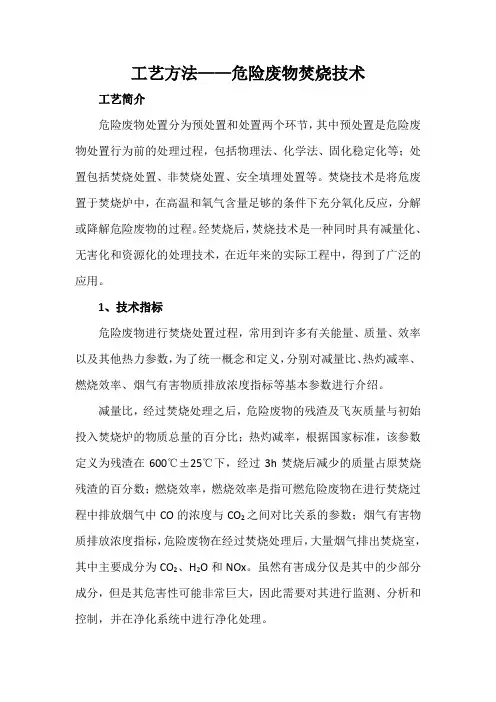

工艺方法——危险废物焚烧技术
工艺方法——危险废物焚烧技术工艺简介危险废物处置分为预处置和处置两个环节，其中预处置是危险废物处置行为前的处理过程，包括物理法、化学法、固化稳定化等；处置包括焚烧处置、非焚烧处置、安全填埋处置等。
焚烧技术是将危废置于焚烧炉中，在高温和氧气含量足够的条件下充分氧化反应，分解或降解危险废物的过程。
经焚烧后，焚烧技术是一种同时具有减量化、无害化和资源化的处理技术，在近年来的实际工程中，得到了广泛的应用。
1、技术指标危险废物进行焚烧处置过程，常用到许多有关能量、质量、效率以及其他热力参数，为了统一概念和定义，分别对减量比、热灼减率、燃烧效率、烟气有害物质排放浓度指标等基本参数进行介绍。
减量比，经过焚烧处理之后，危险废物的残渣及飞灰质量与初始投入焚烧炉的物质总量的百分比；热灼减率，根据国家标准，该参数定义为残渣在600℃±25℃下，经过3h焚烧后减少的质量占原焚烧残渣的百分数；燃烧效率，燃烧效率是指可燃危险废物在进行焚烧过程中排放烟气中CO的浓度与CO2之间对比关系的参数；烟气有害物质排放浓度指标，危险废物在经过焚烧处理后，大量烟气排出焚烧室，其中主要成分为CO2、H2O和NOx。
虽然有害成分仅是其中的少部分成分，但是其危害性可能非常巨大，因此需要对其进行监测、分析和控制，并在净化系统中进行净化处理。
根据《危险废物焚烧污染标准》规定，危废物在焚烧过程中必须具备以下技术条件：①焚烧炉内温度应不低于110℃；②烟气在炉内停留时间大于2s；③燃烧效率大于99.99%；④焚毁去除率大于99.99%；⑤灰渣的热灼减率小于5%；⑥配备净化系统；⑦配备应急和警报系统、安全保护系统或装置。
2、控制参数在危险废物焚烧过程中，影响的参数很多。
在选用焚烧炉形式、设计焚烧炉及其操作管理过程中，需要进行综合分析和对比，选出主要的控制参数进行设计或使用。
在众多参数中最重要的参数有4个，即焚烧过程的温度、焚烧反应的时间、氧化剂的配比和焚烧过程物料与氧化剂（空气）的接触方式。
焚烧炉工艺参数
焚烧炉工艺参数1. 设计条件1.1. 污泥组成1）污泥成分：含水80%的生物污泥量为1 万吨左右/年，含油污泥（含水、油各10%左右）为1 万吨左右/年，废白土（含润滑油）4000 吨左右/年；2）生物污泥设计处理量：1050kg/h，设计热值：2000kcal/kg、油污泥设计处理量：1050kg/h，设计热值：3800kcal/kg、废白土设计处理量：400kg/h，设计热值：5000kcal/kg；3）污泥总的设计量：2500 kg/h；4）污泥平均设计热值：3236kcal/kg；50运行时间：24H/D。
1.2. 助燃燃料助燃燃料：0＃柴油；燃料热值：10200kcal/kg。
1.3. 公用工程1）自来水：压力：0.3MpaG温度：常温2）电气：电气：380V，50Hz，3 相仪表：220V，50Hz，1 相3）压缩空气：压力：0.6MpaG温度：常温4）柴油：压力：常压温度：常温5）碱液（NaOH10%）：压力：0.3MpaG温度：常温6）软水温度104℃压力1.8Mpa（G）总硬度≤0.005mg/LPH 7.5~8.5电导率0.5~1.0μS/cm钾、钠离子≤3.0ppmSiO2含量≤0.05ppmCL- ≤1.0ppm7）饱和蒸汽温度179℃压力1.0Mpa（A）1.4. 排放指标焚烧炉排放标准执行《危险废物焚烧污染控制标准》（GB18484-2001）排放指标。
1）按GB18484-2001《危险废物焚烧污染控制标准》，本焚烧系统总设计量2500kg/h，排气筒最低允许高度45m。
新建集中式危险废物焚烧厂焚烧炉排气筒周围半径200m 内有建筑物时，排气筒高度须高出最高建筑物5m 以上。
2）焚烧炉排气筒按GB/T 16157 的要求，设永久采样孔，安装用于采样和测量的设施。
根据以上要求，最终确定本项目烟囱高度为45 米1.5. 设计运行指标1）焚烧设计能力：2500kg/h；2）焚烧炉型：回转窑系统；3）运行方式：连续运行；4）投料方式：污泥由斗式提升机输送由液压推送装置进料；5）点火方式：柴油燃烧器自动点火；6）采用燃料：0＃柴油；7）炉内压力：采用微负压设计，不逆火；8）焚烧处理基本工艺：回转窑+二次燃烧室+余热锅炉+半干式急冷吸收+干式除酸与二噁英吸收+布袋除尘器（两级）+排风机+喷淋洗涤塔+烟囱；9）焚烧温度：回转窑控温700℃左右，二次室≥1100℃（停留时间≥2S）。
鳞板式焚烧炉工艺流程
鳞板式焚烧炉工艺流程
鳞板式焚烧炉是一种常见的焚烧设备，用于处理固体废弃物和污水处理厂的污泥等有机废物。
其工艺流程一般包括以下几个步骤：
1.预处理：将待处理的废物进行预处理，包括去除大块杂物、
破碎和分选等操作。
2.供料系统：将预处理后的废物通过供料系统输送到焚烧炉中，并保持一定的供料速度和燃料平均分布。
3.燃烧：在鳞板式焚烧炉内，废物通过燃烧产生热量，同时产
生的烟气、灰渣等被收集和处理。
炉内通常设置有燃烧区、还原区和氧化区等不同温度区域。
4.热能回收：燃烧产生的热能可以用来产生蒸汽、热水或供暖等，用于工业或生活热能需求。
5.烟气处理：炉内的烟气通过除尘、脱硫、脱氮等处理设备进
行净化，以达到环境排放标准。
6.灰渣处理：燃烧后生成的灰渣经处理后，可以作为建材或填
埋材料等继续利用。
7.控制系统：整个焚烧过程通过控制系统进行监控和控制，以
确保焚烧炉的稳定运行和达到要求的环保标准。
以上是一般鳞板式焚烧炉的工艺流程，具体的操作流程和设备配置可能会有所不同，根据废物特性和焚烧要求进行调整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
垃圾焚烧技术在国外的应用和发展已有几十年的历史，比较成熟的炉型有脉冲抛式炉排焚烧炉、机械炉排焚烧炉、流化床焚烧炉、回转式焚烧炉和CAO焚烧炉，下面对这几种炉型作简单的介绍。
机械炉排焚烧炉
工作原理：垃圾通过进料斗进入倾斜向下的炉排（炉排分为干燥区、燃烧区、燃尽区），由于炉排之间的交错运动，将垃圾向下方推动，使垃圾依次通过炉排上的各个区域（垃圾由一个区进入到另一区时，起到一个大翻身的作用），直至燃尽排出炉膛。
燃烧空气从炉排下部进入并与垃圾混合；高温烟气通过锅炉的受热面产生热蒸汽，同时烟气也得到冷却，最后烟气经烟气处理装置处理后排出。
特点：炉排的材质要求和加工精度要求高，要求炉排与炉排之间的接触面相当光滑、排与排之间的间隙相当小。
另外机械结构复杂，损坏率高，维护量大。
炉排炉造价及维护费用高，使其在中国的推广应用困难重重。
流化床焚烧炉
工作原理：炉体是由多孔分布板组成，在炉膛内加入大量的石英砂，将石英砂加热到600℃以上，并在炉底鼓入200℃以上的热风，使热砂沸腾起来，再投入垃圾。
垃圾同热砂一起沸腾，垃圾很快被干燥、着火、燃烧。
未燃尽的垃圾比重较轻，继续沸腾燃烧，燃尽的垃圾比重较大，落到炉底，经过水冷后，用分选设备将粗渣、细渣送到厂外，少量的中等炉渣和石英砂通过提升设备送回到炉中继续使用。
特点：流化床燃烧充分，炉内燃烧控制较好，但烟气中灰尘量大，操作
复杂，运行费用较高，对燃料粒度均匀性要求较高，需大功率的破碎装置，石英砂对设备磨损严重，设备维护量大。
回转式焚烧炉
工作原理：回转式焚烧炉是用冷却水管或耐火材料沿炉体排列，炉体水平放置并略为倾斜。
通过炉身的不停运转，使炉体内的垃圾充分燃烧，同时向炉体倾斜的方向移动，直至燃尽并排出炉体。
特点：设备利用率高，灰渣中含碳量低，过剩空气量低，有害气体排放量低。
但燃烧不易控制，垃圾热值低时燃烧困难。
CAO焚烧炉
工作原理：垃圾运至储存坑，进入生化处理罐，在微生物作用下脱水，使天然有机物（厨余、叶、草等）分解成粉状物，其他固体包括塑料橡胶一类的合成有机物和垃圾中的无机物则不能分解粉化。
经筛选，未能粉化的废弃物进入焚烧炉的先进入第一燃烧室（温度为600℃），产生的可燃气体再进入第二燃烧室，不可燃和不可热解的组份呈灰渣状在第一燃烧室中排出。
第二室温度控制在860℃进行燃烧，高温烟气加热锅炉产生蒸汽。
烟气经处理后由烟囱排至大气，金属玻璃在第一燃烧室内不会氧化或融化，可在灰渣中分选回收。
特点：可回收垃圾中的有用物质；但单台焚烧炉的处理量小，处理时间长，目前单台炉的日处理量最大达到150吨，由于烟气在850℃以上停留时间难于超过1秒钟短，烟气中二恶英的含量高，环保难以达标。
脉冲抛式炉排焚烧炉
工作原理：垃圾经自动给料单元送入焚烧炉的干燥床干燥，然后送入第一级炉排，在炉排上经高温挥发、裂解，炉排在脉冲空气动力装置的推动下抛动，将垃圾逐级抛入下一级炉排，此时高分子物质进行裂解、其它物质进行燃烧。
如此下去，直至最后燃尽后进入灰渣坑，由自动除渣装置排出。
助燃空气由炉排上的气孔喷入并与垃圾混合燃烧，同时使垃圾悬浮在空中。
挥发和裂解出来的物质进入第二级燃烧室，进行进一步的裂解和燃烧，未燃尽的烟气进入第三级燃烧室进行完全燃烧；高温烟气通过锅炉受热面加热蒸汽，同时烟气经冷却后排出。
其优点是：
（1）处理垃圾范围广泛能够处理工业垃圾、生活垃圾、医院垃圾废弃物、废弃橡胶轮胎等。
（2）燃烧热效率高正常燃烧热效率80%以上，即使水份很大的生活垃圾，燃烧热效率也在70%以上。
（3）运行维护费用低由于采用了许多特殊的设计以及较高的自动化控制水平，因此运行人员少（包括除灰渣人员在内一台炉仅需两人），维护工作量也较少。
（4）可靠性高经过近20年运行表明，此焚烧炉故障率非常低，年运行8000小时以上，一般利用率可达95%以上。
（5）排放物控制水平高由于采用二级烟气再燃烧和先进的烟气处理设备，使烟气得到了充分的处理。
经长期测试，烟气排放物中CO含
量1—10 PPM，HC含量2—3 PPM，NOx含量35 PPM，完全符合欧美排放标准。
烟气在二、三级燃烧室燃烧时温度达1000℃，并且停留时间达2秒以上，可使二恶英基本分解，烟气中二恶英的含量为0.04 ng/m3，远低于欧美标准0.1 ng/m3。
（6）炉排在压缩空气的吹扫下，有自清洁功能。
