焊缝外观检验标准1、目的指导焊工及焊接检验人员工作,确保焊接质量;2、适用范围本标准适用于钢结构件焊缝外观质量检验自检和专检;3、焊接部外观检查项目焊接缺陷：3.1.1咬边：由于焊接参数选择不当,或操作工艺不正确,沿焊趾的母材部位产生的沟槽或凹陷;3.1.2焊缝表面气孔：焊接时,熔池中的气泡在凝固时未能逸出而残留下来形成的空穴叫气孔;表面气孔指露在表面的气孔;3.1.3未熔合：熔焊时,焊道与母材之间或焊道与焊道之间,未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分;3.1.4未焊透：焊接时接头根部未完全熔透的现象;3.1.5裂纹：在焊接应力及其它致脆因素共同作用下,焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生的缝隙,它具有尖锐的缺口和大的长宽比的特征;3.1.6未焊满：由于填充金属不足,在焊缝表面形成的连续或断续的沟槽;3.1.7焊瘤：焊接过程中,熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤;3.1.8烧穿：焊接过程中,熔化金属自坡口背面流出,形成穿孔的缺陷;焊缝形状缺陷：3.2.1焊缝成形差：熔焊时,液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形,焊缝成形差是指焊缝外观上,焊缝高低、宽窄不一,焊缝波纹不整齐甚至没有等;3.2.2焊脚尺寸：在角焊缝横截面中画出最大等腰三角形中,直角边的长度;缺陷表现在焊脚尺寸小于设计要求和焊脚尺寸不等单边等;3.2.3余高超差：余高高于要求或低于母材;3.2.4错边：对接焊缝时两母材不在一平面上;3.2.5漏焊：要求焊接的焊缝未焊接;表现在整条焊缝未焊接、整条焊缝部分未焊接、未填满弧坑、焊缝未填满未焊完等;3.2.6 漏装：结构件中某一个或一个以上的零件未组焊上去;3.2.7飞溅;3.2.8电弧擦伤;复合缺陷：同一条焊缝或同一条焊缝同一处同时存在两种或两种以上的缺陷;焊缝打磨;焊缝打磨要求：打磨后焊缝符合本检验标准,焊缝圆滑过渡或焊缝与母材圆滑过渡,不允许破坏母材,其余参见挖机结构件焊缝打磨规定;4、Ⅰ、Ⅱ级焊缝的划分;外观焊缝：是指装配后仍能观察到的焊缝;Ⅰ级焊缝;4.2.1挖机和滑移动臂、斗杆所有外观焊缝注意管夹焊缝包含在内;4.2.2中部平台动臂铰座焊缝,中尾部对接焊缝,主立板焊缝,发动机支架焊缝；回转平台中边框与中部平台的对接焊缝,边框焊缝修磨后按Ⅰ级验收;4.2.3底架中所有外观焊缝包括中间架上下面板与筋板的外部焊缝和支撑环内外焊缝;4.2.4偏转头所有焊缝安装座焊缝除外;4.2.5滑移底盘所有外观焊缝,立柱与链轮箱的焊缝,发动机支架焊缝;Ⅱ级焊缝;4.3.1 指除Ⅰ级焊缝外所有焊缝;5、检验方法;本标准只作为焊接部位外观检查的标准,对焊缝内部质量进行评定时,不适用本标准,焊缝内部质量要跟据相应的其它检查方法评定;检验方法包括一下三种：5.1.1 肉眼观察;5.1.2可使用放大镜检验,放大倍数应以五倍为限;5.1.3采用渗透探伤;渗透探伤是指采用荧光染料荧光法或红色染料着色法的渗透剂的渗透作用,显示缺陷痕迹的无损检验法;复合缺陷的判定以最差的级别判定; 缺陷判定后应作好标识,标明缺陷性质;标明的缺陷必须返工,缺陷返工后应重新对缺陷位置进行检验;6、检验标准单位为mm7、参考文件JB/T9186-1999 二氧化碳气体保护焊工艺规程。
焊缝外观检验标准
焊缝外观检验标准

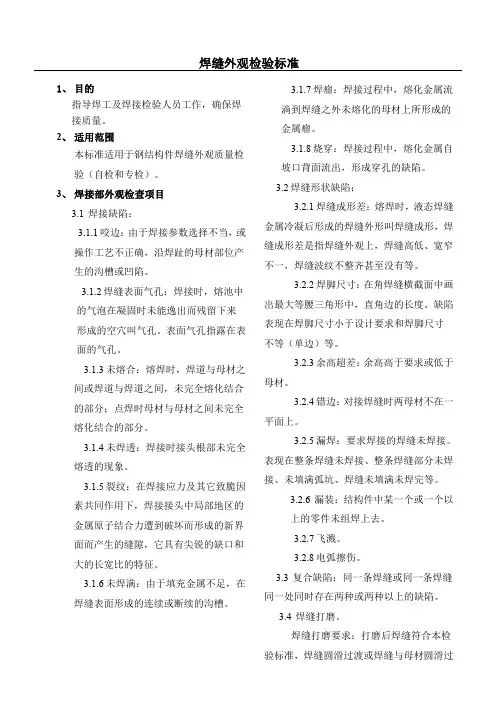

1、目的
指导焊工及焊接检验人员工作，确保焊
接质量。
2、适用范围
本标准适用于钢结构件焊缝外观质量检
验（自检和专检）。
3、
金属原子结合力遭到破坏而形成的新界
面而产生的缝隙，它具有尖锐的缺口和
大的长宽比的特征。
3.1.6未焊满：由于填充金属不足，在
焊缝表面形成的连续或断续的沟槽。
3.1.7焊瘤：焊接过程中，熔化金属流
淌到焊缝之外未熔化的母材上所形成的
金属瘤。
3.1.8烧穿：焊接过程中，熔化金属自
坡口背面流出，形成穿孔的缺陷。
上的零件未组焊上去。
3.2.7飞溅。
3.2.8电弧擦伤。
3.3 复合缺陷：同一条焊缝或同一条焊缝同一处同时存在两种或两种以上的缺陷。
3.4 焊缝打磨。
焊缝打磨要求：打磨后焊缝符合本检验标准，焊缝圆滑过渡或焊缝与母材圆滑过
渡，不允许破坏母材，其余参见《挖机结构件焊缝打磨规定》。
4、Ⅰ、Ⅱ级焊缝的划分。
4.1 外观焊缝：是指装配后仍能观察到的焊缝。
4.2Ⅰ级焊缝。
4.2.1挖机和滑移动臂、斗杆所有外
4.3.1 指除Ⅰ级焊缝外所有焊缝。
5、检验方法。
5.1本标准只作为焊接部位外观检查的标准，对焊缝内部质量进行评定时，不适用本标准，焊缝内部质量要跟据相应的其它检查方法评定。
检验方法包括一下三种：
JB/T9186-1999 《二氧化碳气体保护焊工艺规程》。
焊接外观检验标准有哪些
焊接外观检验标准有哪些
要实施焊接外观检验，必须遵循钣金物件的焊接外观检验标准，它主要包括以下几条：
一、普通焊接：
1、焊缝表面多层焊晶、气孔，棱角打磨达到光滑，无明显折折未焊熔接处。
2、焊缝外形符合焊接技术卡的要求，焊缝宽度正确，低于1.5mm 的焊缝宽度，夹角≤90°，等腰三角形折边角重叠夹角≤45°。
3、熔接表面应无改变厚度，有较强的弹性，完全没有焊熔区。
4、表面应无漏焊、飞溅、滴溅、不良气泡、碳渍和其它缺陷。
5、焊接测试应达到规定的实质要求。
二、特殊焊接：
1、焊缝表面多层焊晶、气孔，棱角打磨达到光滑，无明显折折未焊熔接处。
2、钢板焊接处应无改变厚度，圆角外径和直线宽度符合设计要求。
3、表面应无漏焊、飞溅、滴溅、不良气泡、碳渍和其它缺陷。
4、填充熔焊处，完全无改变厚度，无焊熔区，且表面平滑、有光泽。
5、焊接测试应达到规定的实质要求。
- 1 -。
焊缝外观质量检验标准
焊缝外观质量检验标准焊接是金属加工中常见的工艺，而焊缝的外观质量直接关系到焊接件的使用性能和美观度。
因此，对焊缝外观质量的检验标准显得尤为重要。
本文将就焊缝外观质量的检验标准进行详细介绍，以期为相关从业人员提供参考。
首先，焊缝外观质量的检验主要包括以下几个方面，焊缝的表面平整度、焊缝的凹凸度、焊缝的气孔和夹渣、焊缝的裂纹、焊缝的色泽和光泽等。
对于焊缝的表面平整度，应该符合相关标准规定的要求，不能出现太大的凹凸度，以免影响焊接件的使用。
同时，焊缝中不应该存在气孔和夹渣，否则会影响焊接件的密封性和强度。
此外，裂纹也是焊缝外观质量检验中需要重点关注的问题，焊缝中的裂纹会对焊接件的使用性能造成严重影响。
最后，焊缝的色泽和光泽也是焊缝外观质量检验的重要指标，良好的焊缝应该具有均匀的色泽和良好的光泽。
其次，焊缝外观质量的检验标准应该符合国家标准或行业标准的规定。
对于不同材料和不同焊接工艺，其外观质量的检验标准也会有所不同，因此在进行焊缝外观质量检验时，需要根据具体情况选择相应的标准进行检验。
同时，检验过程中需要严格按照标准规定的方法和步骤进行，以确保检验结果的准确性和可靠性。
最后，对于焊缝外观质量的检验结果，应该及时记录并进行评定。
对于符合标准要求的焊缝，应该及时进行标记和归档，以备日后的使用和查阅。
而对于不符合标准要求的焊缝，需要及时进行整改和修复，并重新进行检验，直到符合标准要求为止。
综上所述，焊缝外观质量的检验标准对于保障焊接件的使用性能和美观度具有重要意义。
相关从业人员应该严格按照标准规定进行检验，并及时记录和评定检验结果，以确保焊缝外观质量符合要求。
同时，不断提高焊接工艺水平和加强对焊缝外观质量检验标准的研究，也是提高焊接质量和效率的重要途径。
总之，焊缝外观质量的检验标准是焊接工艺中不可或缺的一环，只有严格按照标准进行检验，才能保证焊接件的质量和可靠性。
希望本文的介绍能够对相关从业人员有所帮助，促进焊接质量的提升和工艺的进步。
焊缝外观质量检验标准
焊缝外观质量检验标准
①焊缝外观应完整、均匀，无滞后、穿凿、错距、吊滑、黏滞、星型、虚焊、折皱及毛刺等不良缺陷；
②焊缝焊接头应连接紧密、并行度、轴向度要求符合设计规定；
③焊缝焊接头涂盖层厚度、起皱、收缩、鼓包要求符合规定；
④焊缝两端空隙和原定位关系要符合规定；
⑤焊缝两端空隙和原定位关系要符合规定；
⑥有焊缝的地方，外观是平整的，无毛病，检查无发现焊渣、气孔、
毛刺等不良现象；
⑦焊缝的表面无发黑、变色、氧化及烧伤、蚀孔等现象；
⑧对不锈钢的焊缝，要求表面颜色均匀、光滑，无杂质、氧化物或其
他现象；
⑨焊缝上要求无刮伤、脱落、腐蚀或其他破坏痕迹；
⑩飞溅、堆滞痕迹要求最少；。
焊缝外观检查标准
焊缝外观检查标准外观检验不仅是对产品最终焊缝外观寸和表面质量的检验,对产品焊接过程中的每一道焊缝也应进行外观检验,如厚壁焊件进行多层焊时，为防止前道焊道的缺陷带到了下一道，每焊完一道焊道便需进行外观检验。
焊缝外观检验分为：目视检验和尺寸检验一、焊缝的目视检验（一）目视检验的方法采用直接目视检验。
焊缝外形应均匀，焊道与焊道及焊道与基本金属之间应平滑过渡。
目视检验也称近距离目视检验，是用眼睛直接观察和分辨缺陷的形貌。
在检验过程中可采用适当的照明设施，利用反光镜调节照射角度和观察角度，或借助低倍放大镜观察。
（二）目视检验的程序应对焊接结构的所有可见焊缝进行目视检验。
（三）目视检验的项目焊接结束后，及时清理焊渣和飞溅，打磨焊道后，按下表中的项目进行检验。
目视检验若发现有裂纹、夹渣、气孔、焊瘤、咬边等不允许存在的缺陷，应清除、补焊、修磨，使焊缝表面质量符合要求。
二、焊缝外形尺寸的检验焊缝外形尺寸的检验是按图样标注尺寸或技术标准规定的尺寸对实物进行测量检验。
通常在目视检验的基础上，选择焊缝尺寸正常部位、尺寸变化的过渡部位和尺寸异常变化的部位进行测量检查，然后相互比较，找出焊缝外形尺寸变化的规律，与标准规定的尺寸对比，从而判断焊缝的外形尺寸是否符合要求。
（一）对接焊缝外形尺寸的检验对接焊缝的外形尺寸包括：焊缝的余高h、焊缝宽度c、焊缝边缘直线度f、焊缝宽度差和焊缝表面凹凸度。
焊缝的余高，焊缝宽度是重点检验的外形尺寸。
1、JB/T7949-1999《钢结构焊缝外形尺寸》就对接焊缝余高、焊缝宽度作如下规定：I形坡口对接焊缝，其焊缝宽度c=b+2a及余高应符合表二中I形焊缝的规定。
非I形坡口对接焊缝尺寸I形坡口对接焊缝尺寸非I形坡口对接焊缝，其焊缝宽度c=g+2a及余高应符合表二中非I形焊缝的规定。
焊接方法焊缝形式焊缝宽度c焊缝余高C(最小) C(最大)焊条电弧焊及气体保护焊I形焊缝b+4 b+8 平焊：0~3其余：0~4 非I形焊缝g+4 g+8对接焊缝余高和宽度的测量方法如下图：a）测较小焊缝余高b）测较大的焊缝余高c）测焊缝宽度2、焊缝边缘直线度在任意300mm连续焊缝长度内，焊缝边缘沿焊缝轴向的直线度，应符合下表中的规定。
焊缝外观质量检验标准
焊缝外观质量检验标准 Document number：PBGCG-0857-BTDO-0089-PTT19981.目的指导焊工及焊接检验人员工作，确保焊接质量。
2.适用范围本基准适用于所有安徽山河矿业装备股份有限公司生产的钢结构件焊缝外观检测。
3.焊接部外观检查项目焊接缺陷：咬边：由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷。
焊缝表面气孔：焊接时，熔池中的气泡在凝固时未能逸出而残留下来形成的空穴叫气孔。
表面气孔指露在表面的气孔。
未熔合：熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分。
未焊透：焊接时接头根部未完全熔透的现象。
裂纹：在焊接应力及其它致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生的缝隙，它具有尖锐的缺口和大的长宽比的特征。
未焊满：由于填充金属不足，在焊缝表面形成的连续或断续的沟槽。
焊瘤：焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。
烧穿：焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷。
焊缝形状缺陷：焊缝成形差：熔焊时，液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形，焊缝成形差是指焊缝外观上，焊缝高低、宽窄不一，焊缝波纹不整齐甚至没有等。
漏装：结构件中某一个或一个以上的零件未组焊上去。
复合缺陷：同一条焊缝或同一条焊缝同一处同时存在两种或两种以上的缺陷。
焊缝打磨。
焊缝打磨要求：打磨后焊缝符合本检验标准，焊缝圆滑过渡或焊缝与母材圆滑过渡，不允许破坏母材。
4.Ⅰ、Ⅱ级焊缝的划分。
掘进机所有需要超声波探伤的焊缝外观质量按Ⅰ级验收，其它焊缝按二级焊缝验收。
不允许存在Ⅲ、Ⅳ级焊缝，否则返工甚至报废，若报废须由焊接工程师确认。
5.检验方法。
本标准只作为焊接部位外观检查的标准，对焊缝内部质量进行评定时，不适用本标准，焊缝内部质量要跟据相应的其它检查方法评定。
检验方法包括以下三种：肉眼观察。
焊缝的外观质量检验
焊缝的外观质量检验1. 概述在焊接工艺中，焊缝的外观质量检验是一项非常重要的工作。
焊缝的外观质量直接关系着焊接件的使用寿命和工作性能。
因此，在焊接过程中，对焊缝的外观质量进行全面的检验是必不可少的。
本文将介绍焊缝外观质量检验的一些常见方法和标准。
2. 检验方法焊缝的外观质量检验可以通过目视检查、放大镜检查和显微镜检查等多种方法来进行。
2.1 目视检查目视检查是最常用的检验方法，也是最直观的方法之一。
通过目视检查可以初步了解焊缝的外观情况，包括焊缝的形状、尺寸、表面平整度以及是否存在缺陷等。
在目视检查时，应注意以下几个方面：•焊缝形状：焊缝应平直、均匀，无明显的凹陷或突起。
•焊缝尺寸：焊缝尺寸应符合设计要求，没有明显的偏差。
•表面平整度：焊接表面应平整，无明显的凹凸不平或波纹。
2.2 放大镜检查在目视检查的基础上，可以使用放大镜对焊缝进行更加详细的检查。
通过放大镜的放大效果，可以更清晰地观察焊缝的表面状况，包括焊缝的颜色、纹理以及是否存在裂纹、夹渣等明显的缺陷。
放大镜检查时，应注意以下几个方面：•焊缝颜色：焊缝应呈现均匀的金属光泽，无明显的色差。
•纹理：焊缝的纹理应均匀细腻，无明显的粗糙感。
•缺陷：注意观察焊缝的裂纹、夹渣等明显的缺陷。
2.3 显微镜检查显微镜检查是一种更加精细的检验方法，适用于对特别小型的焊接件进行检验。
通过显微镜的放大效果，可以更详细地观察焊缝的微观结构，以及一些细微缺陷的存在。
显微镜检查时，应使用高倍放大镜，并注意以下几个方面：•微观结构：观察焊缝的晶粒结构，应呈现均匀细致的晶粒。
•气孔：观察焊缝中是否存在气孔，气孔应尽量避免。
•夹渣：观察焊缝中是否存在夹渣，夹渣应及时清除。
3. 标准参考对于焊缝外观质量的检验，可参考以下标准：•GB/T 50235-1996《焊接接头评定和外观质量检验标准》；•DL/T 5146-2003《钢结构工程焊缝质量检验标准》；•AWS D1.1/D1.1M:2020《钢结构工程焊接规范》。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
焊缝外观检验标准
1目的指导焊工及焊接检验人员工作，确保焊接质量。
2适用范围本标准适用于山东川普机械有限公司生产的拼板机、卷板机和放板机焊接结构件焊缝外观质量检验（自检和专检）。
3焊接部位外观检查项目
3.1外观焊缝不允许出现的焊接缺陷有：
3.1.1咬边：由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷。
3.1.2焊缝表面气孔：焊接时，熔池中的气泡在凝固时未能逸出而残留下来形成的空穴叫气孔。
表面气孔指露在表面的气孔。
3.1.3 未熔合：熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分；点焊时母材与母材之间未完全熔化结合的部分。
3.1.4未焊透：焊接时接头根部未完全熔透的现象。
3.1.5裂纹：在焊接应力及其它致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏而形成的新界面而产生的缝隙，它具有尖锐的缺口和大的长宽比的特征。
3.1.6未焊满：由于填充金属不足，在焊缝表面形成的连续或断续的沟槽。
3.1.7焊瘤：焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤。
3.1.8烧穿：焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷。
3.2 焊缝形状缺陷：
3.2.1焊缝成形差：熔焊时，液态焊缝金属冷凝后形成的焊缝外形叫焊缝成形，焊缝成形差是指焊缝外观上，焊缝高低、宽窄不一，焊缝波纹不整齐甚至没有等。
3.2.2焊脚尺寸：在角焊缝横截面中画出最大等腰三角形中，直角边的长度。
缺陷表现在焊脚尺寸小于设计要求和焊脚尺寸不等（单边）等。
3.2.3 余高超差：余高高于要求或低于母材。
3.2.4错边：对接焊缝时两母材不在一平面上。
325漏焊：要求焊接的焊缝未焊接。
表现在整条焊缝未焊接、整条焊缝部
分未焊接、未填满弧坑、焊缝未填满未焊完等。
326漏装：结构件中某一个或一个以上的零件未组焊上去。
327飞溅。
328电弧擦伤。
3.3复合缺陷：同一条焊缝或同一条焊缝同一处同时存在两种或两种以上的
缺陷。
3.4焊缝打磨。
焊缝打磨要求：打磨后焊缝符合本检验标准，焊缝圆滑过渡或焊缝与母材 圆滑过渡，不允许破坏母材。
4、检验方法。
4.1本标准只作为焊接部位外观检查的标准，对焊缝内部质量进行评定时,
不适用本标准，焊缝内部质量要跟据相应的其它检查方法评定。
检验方法 包括一下三种：
采用渗透探伤。
渗透探伤是指采用荧光染料 （荧光法）或红色染料（着 的渗透剂的渗透作用，显示缺陷痕迹的无损检验法。
5.2复合缺陷的判定以最差的级别判定。
5.3缺陷判定后应作好标识，标明缺陷性质。
5.4标明的缺陷必须返工，缺陷返工后应重新对缺陷位置进行检验。
6、检验标准（单位为 mm ）
I 级标准
举例
n 级标准
举例 超差后的 处理
4.1.1 肉眼观察。
4.1.2 可使用放大镜检验，放大倍数应以五倍为限。
4.1.3
色法）。
