目前我国常用的电压等级
国标电压等级划分依据
国标电压等级划分依据一、国标电压等级划分简介电压等级划分是电力系统中至关重要的环节，它关系到电力传输、设备选型、系统稳定性等诸多方面。
我国和国际上都对电压等级有明确的划分标准。
二、我国电压等级划分标准在我国，电压等级分为高压、中压、低压三个等级。
高压电压等级包括1000kV、750kV、500kV、330kV、220kV、110kV、66kV、35kV；中压电压等级包括10kV、6kV、3kV；低压电压等级包括0.4kV、0.23kV。
三、国际电压等级划分标准在国际上，电压等级分为高压、中压、低压和超高压四个等级。
高压电压等级包括1000kV、765kV、500kV、345kV、280kV、145kV；中压电压等级包括66kV、34kV、11kV；低压电压等级包括3kV、1.5kV、0.69kV；超高压电压等级包括1000kV、765kV。
四、电压等级与用电设备的关系电压等级是电力系统中非常重要的参数，它直接影响到设备的选型和用电设备的运行效率。
不同电压等级的设备，其性能、尺寸、成本等方面都有较大差异。
五、电压等级与电力系统的关系电压等级决定了电力系统中各个环节的联系，如发电、输电、配电、用电等。
合理的电压等级划分有助于提高电力系统的稳定性和可靠性。
六、电压等级对电力传输的影响电压等级对电力传输的距离、损耗、设备投资等方面有显著影响。
一般来说，电压等级越高，电力传输的距离越远，损耗越小。
七、未来电压等级发展趋势随着电力系统的发展，电压等级将朝着高电压、大容量、智能化、环保节能的方向发展。
超高电压等级（如1000kV及以上）和高电压等级（如750kV）的应用将越来越广泛。
八、结论国标电压等级划分是基于电力系统的实际需求，为各类电力设备提供合理的运行环境。
了解和掌握电压等级划分标准，对电力系统的设计、建设和运行具有重要意义。

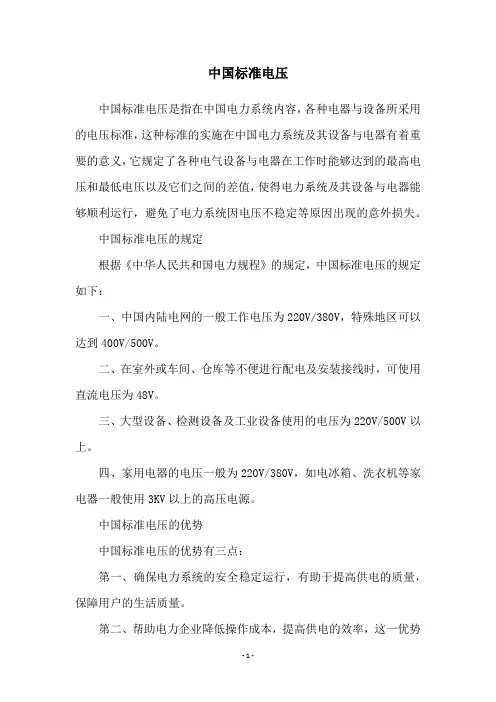

中国标准电压
中国标准电压中国标准电压是指在中国电力系统内容，各种电器与设备所采用的电压标准，这种标准的实施在中国电力系统及其设备与电器有着重要的意义，它规定了各种电气设备与电器在工作时能够达到的最高电压和最低电压以及它们之间的差值，使得电力系统及其设备与电器能够顺利运行，避免了电力系统因电压不稳定等原因出现的意外损失。
中国标准电压的规定根据《中华人民共和国电力规程》的规定，中国标准电压的规定如下：一、中国内陆电网的一般工作电压为220V/380V，特殊地区可以达到400V/500V。
二、在室外或车间、仓库等不便进行配电及安装接线时，可使用直流电压为48V。
三、大型设备、检测设备及工业设备使用的电压为220V/500V以上。
四、家用电器的电压一般为220V/380V，如电冰箱、洗衣机等家电器一般使用3KV以上的高压电源。
中国标准电压的优势中国标准电压的优势有三点：第一、确保电力系统的安全稳定运行，有助于提高供电的质量，保障用户的生活质量。
第二、帮助电力企业降低操作成本，提高供电的效率，这一优势能够有效缩短电压不稳定带来的损失。
第三、提高工业设备的效率，特别是当工业设备使用多台电机运行时，设备的运行状况会受到电压的影响，此时正确的电压规范能够保证设备在最佳状态下运行，以达到最佳的运行效率。
中国标准电压的不足虽然中国标准电压有一定的优势，但也存在不足的问题：一、标准电压的设定不够灵活，有时很难符合特殊地区的用电需求；二、电压的标准没有合理的调节窗口，用电的安全性受到影响；三、电压的标识不够明确，使用者在使用过程中很难清楚电压的范围，不利于安全生产。
总结中国标准电压在电力系统中扮演着非常重要的角色，它能够保障电力系统的安全可靠运行，提高供电的效率，提高设备的运行效率，增加用户的便利性。
但同时，针对电压的不足也是值得重视的，应该加强对其的研究，改进标准电压的设定，确保电力系统的安全可靠运行。
我国的电压等级
我国的电压等级我国的电压等级我们一般人接触的电压是单相交流220伏和三相380伏，我们家里的电器一般都是220伏，交流三相380伏一般用于工业，民用的比较少，大功率的空调也可能用到380伏的电压。
除了我们日常接触的220伏和380伏电压外，还有好多个电压等级，10千伏、35千伏、110千伏、220千伏、500千伏、1000千伏、330千伏、750千伏，直流500千伏、800千伏。
330千伏、750千伏电压等级主要用于西北电网，直流主要用于大电网之间的互联。
这些电压等级主要用于输电网。
从电厂发出的电能首先要升压到500千伏或220千伏，通过高压线路，输送到负荷中心附近（一般是大城市），再降压到110千伏、35千伏、10千伏，离用户越近电压逐渐降低，到用户的电压降到220伏或380伏。
采用高电压是为了降低电网的电能损耗，经过导线的电流越小，在导线上产生的损耗就越小，在输送同样功率的情况下，电压越高电流就会越小，在输电线路上产生的损耗也就越小。
所以，为了降低线损，我们就要尽可能的提高输电电压。
目前国际上的最高电压等级是交流1000千伏和直流800千伏，我国自主建设的1000千伏晋东南--南阳--湖北荆门特高压试验示范工程，于2008年底投运，这也是世界上第一条投入商业运行的1000千伏特高压输电线路。
我国在高压输电技术上并不落后，处于国际领先水平。
我国目前线损率在百分之五点多。
我国地域辽阔，而且能源的分布极不平衡，储量最大的煤炭资源主要分布在山西、内蒙、新疆等西北地区，水资源主要分布在云南、广西、四川等西南地区，而负荷中心在长三角、珠三角、环渤海地区，能源产地和负荷中心之间距离遥远，这就决定了，我国必须建设强大的高压电网，大范围内输送电能，变输煤为输电，提高国家能源输送效率。
电力线路,电压等级
电力线路,电压等级
目前我国电力系统的额定电压等级为：220/380V（0.4 kV）、3kV、6kV、l0kV、35kV、（60kV）、110kV、220kV、330kV、500kV等。
220kV线路，输送距离为200～300km时，可输送功率200～250MW。
110kV线路，输送距离为100km左右时，可输送功率30～60Mw；
35kV架空电力线路，输送距离在50km左右时，一般输送功率为10～20MW；
330 kV输送距离为200~600Km、500 kV输送距离为150~850Km。
送电线路与配电线路区别
送电线路：把发电厂生产的电能经升压变压器输送到电力系统中的降压变压器及用电单位的35kV及以上的高压电力线路，称为送电线路。
配电线路：把发电厂生产的电能直接配给用电单位或由电力系统中的降压变压器配给用电单位电能的10kV及以下电力线路，称为配电线路。
3～10kV线路称高压配电线路；1kV及以下线路称为低压配电线路。
供电系统以10 kV、35 kV为主。
输配电系统以110 kV以上为主。
发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，
用户均为220/380V（0.4 kV）低压系统
根据《城市电力网规定设计规则》规定：
输电网为500 kV、330 kV、220 kV、110kV
高压配电网为110kV、（66kV）
中压配电网为10kV、6 kV
低压配电网为0.4 kV（220V/380V）。

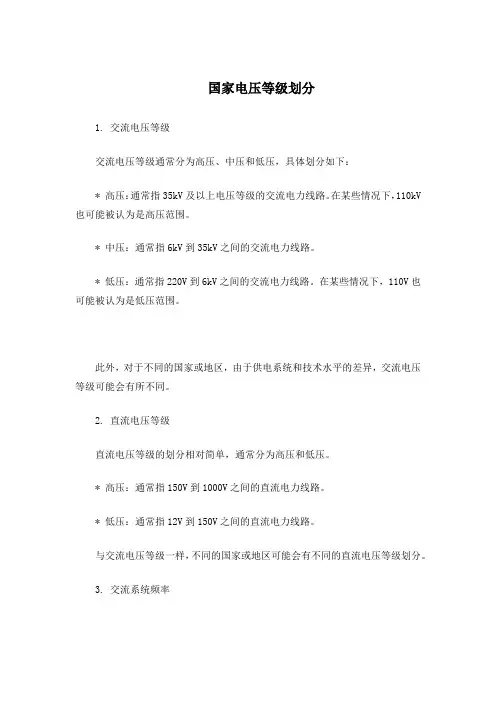

国家电压等级划分
国家电压等级划分1. 交流电压等级交流电压等级通常分为高压、中压和低压，具体划分如下：* 高压：通常指35kV及以上电压等级的交流电力线路。
在某些情况下，110kV 也可能被认为是高压范围。
* 中压：通常指6kV到35kV之间的交流电力线路。
* 低压：通常指220V到6kV之间的交流电力线路。
在某些情况下，110V也可能被认为是低压范围。
此外，对于不同的国家或地区，由于供电系统和技术水平的差异，交流电压等级可能会有所不同。
2. 直流电压等级直流电压等级的划分相对简单，通常分为高压和低压。
* 高压：通常指150V到1000V之间的直流电力线路。
* 低压：通常指12V到150V之间的直流电力线路。
与交流电压等级一样，不同的国家或地区可能会有不同的直流电压等级划分。
3. 交流系统频率交流系统频率通常是指供电网络中交流电的频率。
世界各地的交流系统频率各不相同，常见的有50Hz和60Hz两种。
例如，中国和欧洲的大部分国家采用50Hz频率，而美国、日本和印度则采用60Hz频率。
4. 供电可靠性供电可靠性是指供电系统在特定时间内对用户供电的可靠程度。
供电可靠性通常用百分比表示，例如99.9%表示在一年内，每100次供电中只有一次出现供电中断或故障的情况。
提高供电可靠性可以通过多种方法实现，如增加备用电源、采用环网结构等。
5. 额定电压额定电压是指设备在正常工作条件下所需的电压值。
不同设备的额定电压可能不同，例如家用电器通常采用220V或110V的额定电压，而工业用电设备则可能采用更高的额定电压。
在选择和使用电气设备时，必须注意其额定电压和使用条件是否匹配。
6. 电压偏差电压偏差是指实际电压与额定电压之间的偏差值。
如果实际电压低于额定电压，则电压偏差为负；如果实际电压高于额定电压，则电压偏差为正。
电压偏差的大小对电气设备的运行和性能有影响，因此需要在供电系统中采取措施来控制和调整电压偏差。
7. 闪变闪变是指由于电压波动引起的灯光闪烁现象。

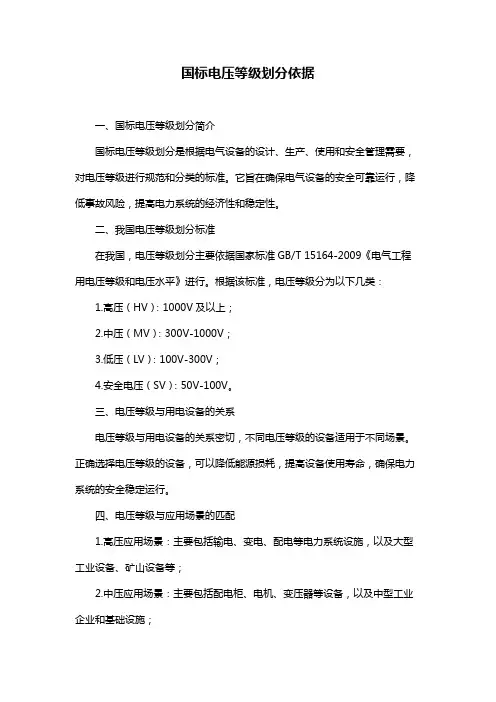

国标电压等级划分依据
国标电压等级划分依据
一、国标电压等级划分简介
国标电压等级划分是根据电气设备的设计、生产、使用和安全管理需要，对电压等级进行规范和分类的标准。
它旨在确保电气设备的安全可靠运行，降低事故风险，提高电力系统的经济性和稳定性。
二、我国电压等级划分标准
在我国，电压等级划分主要依据国家标准GB/T 15164-2009《电气工程用电压等级和电压水平》进行。
根据该标准，电压等级分为以下几类：
1.高压（HV）：1000V及以上；
2.中压（MV）：300V-1000V；
3.低压（LV）：100V-300V；
4.安全电压（SV）：50V-100V。
三、电压等级与用电设备的关系
电压等级与用电设备的关系密切，不同电压等级的设备适用于不同场景。
正确选择电压等级的设备，可以降低能源损耗，提高设备使用寿命，确保电力系统的安全稳定运行。
四、电压等级与应用场景的匹配
1.高压应用场景：主要包括输电、变电、配电等电力系统设施，以及大型工业设备、矿山设备等；
2.中压应用场景：主要包括配电柜、电机、变压器等设备，以及中型工业企业和基础设施；
3.低压应用场景：主要包括家用电器、商业用电、办公设备等；
4.安全电压应用场景：主要包括便携式电气设备、电动工具、实验设备等。
五、国标电压等级划分的意义和作用
国标电压等级划分对于我国电力系统建设和管理具有重要意义。
它有助于：
1.确保电气设备安全可靠运行，降低事故风险；
2.提高电力系统经济性和稳定性；
3.促进电气设备的设计、生产和使用标准化；
4.优化电力资源配置，提高能源利用效率。
我国电力系统额定电压等级
我国电力系统额定电压等级我国电力系统额定电压等级电网电压是有等级的，电网的额定电压等级是根据国民经济发展的需要、技术经济的合理性以及电气设备的制造水平等因素，经全面分析论证，由国家统一制定和颁布的。
我国最高交流电压等级是750KV（兰州---官亭线），其下有500、330、220、110、（60）、35、10KV，380/220V，国家电网公司正在实验1000KV特高压交流输电；我国最高直流电压等级为正负500KV（葛洲坝---上海南桥线、天生桥---广州线、贵州---广东线、三峡---广东线），另有正负50KV（上海---嵊泗群岛线），100KV（宁波---舟山线），南方电网公司将建设正负800KV特高压直流输电线。
目前我国常用的电压等级：220V、380V、6kV、10kV、35kV、110kV、220kV、330kV、500kV。
电力系统一般是由发电厂、输电线路、变电所、配电线路及用电设备构成。
通常将35kV及35kV以上的电压线路称为送电线路。
10kV及其以下的电压线路称为配电线路。
将额定1kV以上电压称为“高电压”，额定电压在1kV以下电压称为“低电压”。
我国规定安全电压为36V、24V、12V三种。
随着电力电子技术的广泛应用与发展，供电系统中增加了大量的非线性负载，特别是静止变流器，从低压小容量家用电器到高压大容量用的工业交直流变换装置，由于静止变流器是以开关方式工作的，会引起电网电流、电压波形发生畸变，引起电网的谐波“污染”。
另外，冲击性、波动性负荷，如电弧炉、大型轧钢机、电力机车等运行中不仅会产生大量的高次谐波，而且使得电压波动、闪变、三相不平衡日趋严重，这些对电网的不利影响不仅会导致供用电设备本身的安全性降低，而且会严重削弱和干扰电网的经济运行，造成对电网的“公害”，为此，国家技术监督局相继颁布了涉及电能质量五个方面的国家标准，即：供电电压允许偏差，供电电压允许波动和闪变，供电三相电压不允许平衡度，公用电网谐波，以及供电频率允许偏差等的指标限制。
我国输电线路的电压等级和要求
我国输电线路的电压等级和要求发布时间：2012-9-25 1:43:16 作者：中国电力技术专业网我国采用的电压等级有380/220V、6、10、35、66、110、154、220、330、500kV，其中154 kV为非标准电压等级，66 kV和330 kV为限制发展电压等级。
我国采用的电压等级有380/220V、6、10、35、66、110、154、220、330、500kV，其中154 kV为非标准电压等级，66 kV和330 kV为限制发展电压等级。
目前通常把10 kV及以下电力线路称为配电线路，其中把1 kV以下的线路称为低压配电线路，1～10 kV线路称为高压配电线路；35 kV及以上的电力线路称为送电线路，其中35 kV～220 kV线路称为高压送电线路，330～500 kV线路称为超高压送电线路。
根据电力事业的发展需要，将来可能发展750～1000 kV或更高的电压等级。
之所以采用高电压来输送电能，是因为采用高电压输送电能有以下优点：1、减少线路损耗；2、提高送电功率；3、输送距离远；4、相对提高了线路安全性。
所以，电力系统大部分都采用高压输电线路作为电力网内长距离、大功率的主要联络干线。
输电线路按其结构形式有架空电力线路和电缆电力线路。
因架空线路与电缆线路比，具有建设速度快、检修维护方便、输送容量大、综合造价低等优点，我国电力线路主要采用架空电力线路形式。
架空电力线路一般使用在城市外的长距离的旷野或高山上，而城市中为城市美观现多采用电缆下地。
架空电力线路的组成元件主要有导线、避雷线和接地体、绝缘子、金具、杆塔、拉线和基础。
对电力线路的基本要求是：1、保证线路架设质量，加强运行维护，提高对用户供电的可靠性。
2、要求电力线路的供电电压在允许的波动范围内，以便向用户提供质量合格的电能。
3、在送电过程中，要减少线路损耗，提供送电效率，降低送电成本。
4、架空线路由于长期置于露天运行，线路的各元件除受正常的电气负荷和机械荷载作用外，还受到风、雨、冰、雪、大气污染、雷电等自然和人为条件的作用，要求线路各元件应有足够的机械和电气强度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目前我国常用的电压等级：220V、380V、6kV、10kV、35kV、110kV、220kV、330kV、500kV。
将额定1kV以上电压称为“高电压”，额定电压在1kV以下电压称为“低电压”。
我国规定安全电压为36V、24V、12V三种。
电压等级
科技名词定义
中文名称：电压等级
英文名称：voltage level
定义：在电力系统中使用的标称电压值系列。
应用学科：电力（一级学科）；电力系统（二级学科）
本内容由全国科学技术名词审定委员会审定公布
目录
编辑本段电压等级
电压等级（voltage class）电力系统及电力设备的额定电压级别系列。
额定电压是电力系统及电力设备规定的正常电压，即与电力系统及电力设备某些运行特性有关的标称电压。
电力系统各点的实际运行电压允许在一定程度上偏离其额定电压，在这一允许偏离范围内，各种电力设备及电力系统本身仍能能正常运行。
我国最高交流电压等级是1000KV（长治---荆门线），于2008年12月30日投入运行。
在建输电线路（向家坝-上海，锦屏-苏南特高压直流800kV），其下有500、330、220、110、（60）、35、10KV，380/220V，其中60kV是由于历史原因遗留下来的，目前仅在我国东北地区存在；
我国最高直流电压等级为正负500KV（葛洲坝---上海南桥线、天生桥---广州线、贵州---广东线、三峡---广东线），另有正负50KV（上海---嵊泗群岛线），100KV（宁波---舟山线），南方电网公司将建设正负800KV 特高压直流输电线。
目前我国常用的电压等级：220V、380V、6kV、10kV、35kV、110kV、220kV、330kV、500kV，1000KV。
电力系统一般是由发电厂、输电线路、变
电所、配电线路及用电设备构成。
通常将35kV及35kV以上的电压线路称为送电线路。
10kV及其以下的电压线路称为配电线路。
将额定1kV以上电压称为“高电压”，额定电压在1kV以下电压称为“低电压”。
我国规定安全电压为36V、24V、12V三种。
编辑本段不同电压合适的输送电距离和功率：
电压等级送电距离KM 送电功率KW
0.4KV 0.6以下 100以下
6.6KV 4~15 100~1200
10KV 6~20 200~2000
35KV 20~70 1000~10000
66KV 30~100 3500~30000
110KV 50~150 10~50MW
220KV 100~300 100~ 500MW
330kV 200~600 200~800MW （西北）
500KV 150~850 1000~1500MW
750KV 500以上2000~2500MW
1100KV 1000~1500 3000MW以上
1500KV
1995\9月8日12时39分，西北750千伏输变电示范工程官亭＃1主变零起升压达到额定电压764千伏，标志着我国第一个750千伏超高压电压等级的出现。
月14日，国家电网公司重点科技项目——“中压配电网电压等级优化及示范试点研究”经过由江苏省电力公司的创新实践，于3月14日通过国家电网公司组织的专家验收。
占地面积小、输送效率高的20千伏供电方式，作为破解电网建设与土地资源利用矛盾的有效手段，将在全国大部分地区推广。
验收专家组一致认为，项目成果属国内首创，总体上达到了国际先进水平，其中现有10千伏电缆升压至20千伏运行等研究成果达到了国际领先水平。
世界首个±660千伏电压等级直流输电工程投运
昨天，宁夏电力大规模外送的首条通道―宁东―山东±660千伏直流输电工程投运仪式在宁东能源化工基地举行。
这是世界上首个±660千伏电压等级的直流输电工程，它的正式运行开辟了我国西电东送的北通道，将有效缓解山东的用电紧张状况。
自治区主席王正伟，自治区党委常委、自治区副主席齐同生，自治区副主席赵小平，国家电网公司副总经理郑宝森，华电国际电力公司总经理陈建华等参加仪式，王正伟、郑宝森共同启动工程投运。
宁东―山东±660千伏直流输电示范工程起自宁夏银川东换流站，止于山东青岛换流站，途经宁夏、陕西、山西、河北、山东5省区，线路长度为1333千米，额定输送容量400万千瓦，总投资近104亿元。
该输电示范工程也是我国新电压等级自主化水平最高的直流输电工程。
工程的建设丰富和完善了我
国家电网公司昨日宣布世界上运行电压等级最高、技术水平最先进、我国具有完全自主知识产权的交流输变电工程——１０００千伏晋东南-南阳-荆门特高压交流试验示范工程近日通过国家验收，这标志着我国进入了特高压交直流混合电网运行时代，对推动我国大规模发展远距离输电工程、促进电力资源由传统的就地平衡转变为全国统筹平衡将发挥重大作用。
这项特高压交流示范工程是我国发展特高压输电技术的起步工程，也是首个建成投运的特高压工程。
该工程起于山西晋东南变电站，经河南南阳，到湖北荆门变电站，全长６４０公里，跨越黄河和汉江，于２００９年１月投入商业运行。
工程运行一年半以来，累计送电１５７．５４亿千瓦时，发挥了远距离、大容量输电和低损耗的优势，在促进华北煤炭基地集约化开发的同时，有力缓解了去年冬天华中地区季节性缺电矛盾，也为华中地区水电资源的充分利用创造了条件。
此外，我国一项特高压直流输电示范工程——向家坝至上海正负８００千伏工程于今年６月投运，使我国全面进入了特高压交直流混合电网时代。
各级电压线路的送电能力：6KV，送电容量0.1~1.2（MW）送电距离15~4 KM
10 KV
0.2~2（MW）20~6KM
35KV
2~8 （MW）50~20KM
追问
不全啊，还有吗？
回答
电网电压/KV 传输功率/KW 传输距离/KM
0.38 <=100
<=0.25
6 <=1000
<=10
10 <=2000
6~20
35 2000~1万
20~50
66 3500~3万
30~100
110 1~5万
50~150
220 10~50万
100~300
330
200~500
500
250~800
750
500~1200
最高还有1100KV的特高压的（山西长治国家示范特高压交流工程，额定1000KV，最高运行1100KV输送能力500）。
