导地线压接作业指导书 Prepared on 22 November 2020附件2：《施工作业指导书》分析表乐东望楼站至乐东110kV站第二回线路新建工程导地线压接作业指导书编码：SDXL-ZW-10湖南鸿源电力建设有限公司海南项目部2013年06月批准：日期：审核：日期：编写：日期：目录1 工程概况、适用范围本工程起于拟建乐东望楼220kV变电站110kV构架，止于乐东110kV变电站110kV构架。
本工程线路全长39.21km，全线除望楼变电站出线段为三回路（此段约700米已列入乐九线改接入望楼站工程），其他均为单回路，导线截面为240mm2，全线架设双地线；一根选用OPGW-24B1通讯光缆，一根选用JLB23-70铝包钢绞线。
本工程新立单回直线塔99基，耐张转角塔20基。
地形：丘陵% ，山地%，平地%。
运输：汽车运输20km 人力运输0.4km。
本工程主要跨越为：313省道、110KV电力线3次、35KV电力线2次、10KV电力线37次以及通信线路、低压线路、房屋、果园、棚房、鱼塘、河流数次。
本作业指导书适用于乐东望楼站至乐东110kV站第二回线路新建工程导、地线液压压接作业。
铝包钢芯铝绞线用耐张线夹规范压缩型避雷线用耐张线夹规范铝包钢芯铝绞线用接续管（钢芯对接）规范（1983）标准铝包钢绞线用接续管规范压缩型修补管规范导地线压后推荐值如下表2 编写依据表2-1 编写依据3 作业流程4 安全风险辨析与预控5 作业准备人员配备表5-1 人员配备表表5-2 主要工器具及仪器仪表配置表6 作业方法施工准备6.1.1 技术资料：设计图纸、施工规范、安全措施。
6.1.2人员组织：技术负责人、安装负责人、安全质量负责人和技能人员。
6.1.3机具的准备：按施工要求准备机具并对其性能及状态进行检查和维护。
6.1.4 施工材料准备：导线耐张压接管、直线接续管、补修管、地线耐张压接管、直线接续管、补修管、导电脂、汽油等。
导地线连接作业指导书教材
导地线连接作业指导书教材编号：Q/001 导地线连接作业指导书编写：年月日审核：年月日批准：年月日作业负责：作业日期年月日时至年月日时一、规范性引用文件本工程引用下列中华人民共和国国家规程及企业标准1.GB50233-2005 《110 ~ 500千伏架空送电线路施工及验收规范》2.DL/5009.2-2004 电力建设安全工作规程（第2部分：架空电力线路）3.DL/T5168-2002 110kV～500kV架空电力线路工程施工质量及评定规程4.SDJ 226-87 架空送电线路导线及避雷线液压施工工艺规程（试行）5.Q/HDTG 1001-2000 《质量手册》6.图二、基本规定2.1 本作业指导书适用于架空送电线路中，以高压油泵为动力，以相应钢模对导线及避雷线进行液压施工。
接续管及耐张线夹为圆形，压后呈六角形。
2.2液压施工是架空送电线路施工中的一项重要隐蔽工序，操作人员必须经过培训及考试合格、持有操作许可证方能进行操作。
操作时应有项目部指定的质量检查人员在场进行监督。
2.3 所使用的液压机必须有足够的与所用钢模相匹配的出力。
2.4 本作业指导书适用于国家标准GB1179-74、GB1179-83《铝绞线有钢芯铝绞线》中有相应液压接续管及耐张线夹的那一部分导线(钢芯铝绞线)。
也适用于国家标准GB1200-75《镀锌钢绞线》中有相应液压接续管及耐张线夹的那部分避雷线。
良导体避雷线由于尚未列入国家标准，也无正式配套接续管及耐张线夹，故本规程暂不列入。
如目前采用此类避雷线，其液压操作仍可遵照SDJ 226-87的有关规定进行2.5导线及避雷线的受压部分应平整完好，同时与管口距15M以内应不存在必须处理的缺陷。
2.6液压的导线及避雷线的端部在割线前应先将线掰直，并加防止松散的绑线，切割时应与轴线垂直。
2.7在钢芯铝绞线割断铝股时，严禁伤及钢芯。
2.8量尺画印的定位印记，画好后应立即复查，以确保正确无误。
导地线压接作业指导书
导地线压接作业指导书一、任务概述导地线压接作业是指在电力线路施工中，将导线与导线连接器通过压接工艺进行连接的作业。
本指导书旨在提供详细的作业流程和操作要点，确保导地线压接作业的安全、准确和高效进行。
二、作业准备1. 确认作业地点和导线类型：在开始作业前，必须确保清楚作业地点和所使用的导线类型，以便选择合适的压接工具和连接器。
2. 检查工具和设备：检查压接工具、导线剥线钳、导线连接器等工具和设备的完好性和可用性，确保其正常运行。
3. 确保安全措施：确保作业现场的安全措施已经采取，包括穿戴好防护用品、设置警示标识、确保工作区域通风良好等。
三、作业流程1. 导线准备a. 使用导线剥线钳对导线进行剥皮处理，确保导线裸露长度符合要求。
b. 检查导线表面是否有氧化物或污垢，如有需要清洁干净。
c. 检查导线断面是否完整，如有损坏或变形，需要更换导线。
2. 导线连接器准备a. 检查导线连接器的型号和规格，确保与导线匹配。
b. 检查导线连接器的外观是否完好，如有损坏或变形，需要更换连接器。
3. 压接操作a. 将导线插入导线连接器的插孔中，确保插入深度符合要求。
b. 使用合适的压接工具对导线连接器进行压接，确保压接质量良好。
c. 检查压接后的连接点，确保导线和连接器之间没有松动或间隙。
4. 压接质量检查a. 使用导线拉力计对连接点进行拉力测试，确保连接牢固。
b. 使用导线电阻计对连接点进行电阻测试，确保电阻值符合要求。
5. 记录和整理a. 记录每个连接点的相关信息，包括导线型号、连接器型号、压接工具型号、压接结果等。
b. 整理作业现场，清理工具和设备，归位存放。
四、安全注意事项1. 穿戴好防护用品：在作业过程中，必须佩戴好绝缘手套、安全帽、防护眼镜等防护用品，确保人身安全。
2. 注意电源断开：在进行导线压接作业前，必须确保电源已经断开，避免触电事故的发生。
3. 防止火源：在作业现场严禁吸烟、使用明火等可能引发火灾的行为，确保作业安全。
导地线液压接续施工作业指导书 (1)
110kV线路工程导地线液压接续施工作业指导书编写人: 年月日审核人:年月日批准人:年月日作业负责人:公司导地线液压接续施工作业指导书一、适用范围本标准适用于本公司架空送电线路施工中，以高压油泵为动力，以相应钢模对导线、地线耐张线夹及导线、地线、光缆牵引管等进行液压施工。
牵引管及耐张线夹压前为圆形，压后呈六角形。
二、引用标准《电力建设安全工作规程（架空电力线路部分）》（DL5009.2-2004）《架空送电线路导线及避雷线液压施工工艺规程》（试行）SDJ226-87 《110-500kV架空电力线路施工及验收规范》（GB 50233-2005）《110-500kV架空电力线路工程施工质量及评定规程》(DL/T 5168-2002) 《液压压接机》（DL/T689-1999）《国家电网公司输变电工程达标投产考核办法》(2005版)《国家电网公司输变电优质工程评选办法》(2005版)《工程建设标准强制性条文》(电力工程部分)；《电力建设安全健康与环境管理工作规定》《国家电网公司电力安全工作规程》（电力线路部分）（试行）三、作业准备1、人员序号岗位工种小计签名技工普工1 质量专工1人1人2 安全专工1人1人3 现场指挥1人1人4 液压操作2人2人4人合计5人2人7人2、工具、材料2.1主要材料序号名称规格单位备注1 铁丝18# Kg 绑扎用2 汽油93# 升清洗用3 棉纱清洗用4 防锈漆5 导电脂2.2主要工具序号名称规格单位备注1 压模匹配相应导、地线付2 液压机台配顶，出力与钢模匹配3 游标卡尺0.02mm 把4 钢卷尺3m 把5 钢锯把或剥线钳6 断线钳把或切割机7 钢丝刷把8 平锉把9 帆布张10 钢印11 校直板80*150*20 棱角倒脚3、作业前工作3.1液压设备及材料检验(1)对所使用的导线、光缆其结构及规格应认真进行检查，其规格应与工程设计相符，并符合国家标准的各项规定。
(2)所使用的待压管件应用精度为0.02mm游标卡尺测量受压部分的内外直径。
导地线压接作业指导书
导地线压接作业指导书一、引言导地线压接是电力系统中常见的一项作业，用于连接导线与接地设备，确保电流的正常传输和接地安全。
本指导书旨在提供详细的作业指导，确保导地线压接作业的顺利进行。
二、作业准备1. 确定作业地点：根据实际情况选择合适的地点进行导地线压接作业。
2. 准备必要的工具和设备：包括导线剥线器、导线压接钳、绝缘胶带、绝缘手套、安全帽、绝缘垫等。
3. 检查工具和设备的完好性：确保工具和设备无损坏，能够正常使用。
4. 确定作业人员：根据作业的复杂程度和安全要求，确定合适的作业人员，并确保他们具备相关的技能和经验。
5. 制定作业计划：根据实际情况，制定作业计划，包括作业步骤、时间安排和人员分工等。
三、作业步骤1. 施工准备a. 确保工作区域安全：清理工作区域，确保没有杂物和障碍物，并设置明显的安全警示标志。
b. 确定导线的长度和规格：根据实际需要，确定导线的长度和规格，并剪断合适长度的导线。
c. 导线剥皮：使用导线剥线器，将导线的绝缘层剥离，露出足够的金属导体。
d. 导线清洁：使用清洁剂或干净的布擦拭导线，确保导线表面干净无污垢。
2. 导线压接a. 准备导线压接钳：确保导线压接钳的刀口清洁锋利，并调整好合适的压接口径。
b. 导线压接操作：将剥离后的导线放入导线压接钳的压接口中，用适当的力度将导线压接钳合拢，确保导线与压接钳的接触紧密。
c. 检查压接质量：用手轻轻拉动压接的导线，确保导线与压接钳之间没有松动或滑动现象。
3. 绝缘处理a. 绝缘胶带包裹：将绝缘胶带围绕压接部位进行包裹，确保导线与外界环境隔离。
b. 绝缘胶带压实：用手指或工具轻轻压实绝缘胶带，确保其与导线表面贴合紧密。
c. 绝缘胶带覆盖：将绝缘胶带覆盖压接部位的周围，以增加绝缘层的厚度和保护作用。
四、作业安全注意事项1. 佩戴个人防护装备：作业人员必须佩戴安全帽、绝缘手套、绝缘鞋等个人防护装备，确保人身安全。
2. 工具和设备使用正确：确保使用的工具和设备符合要求，并按照正确的方法使用，避免造成意外事故。
导地线压接作业指导书

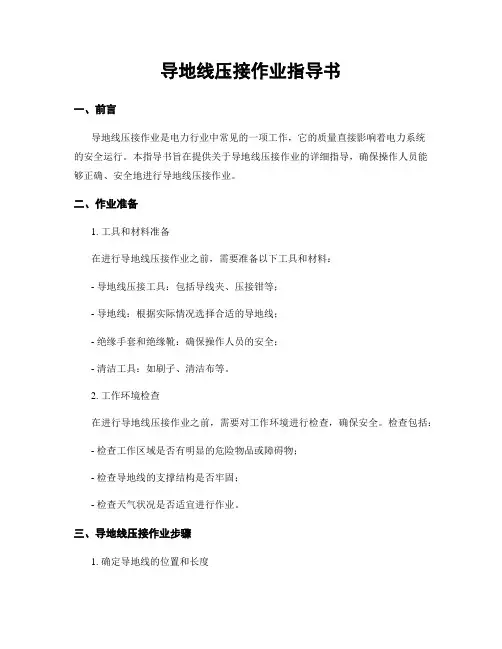

导地线压接作业指导书一、前言导地线压接作业是电力行业中常见的一项工作，它的质量直接影响着电力系统的安全运行。
本指导书旨在提供关于导地线压接作业的详细指导，确保操作人员能够正确、安全地进行导地线压接作业。
二、作业准备1. 工具和材料准备在进行导地线压接作业之前，需要准备以下工具和材料：- 导地线压接工具：包括导线夹、压接钳等；- 导地线：根据实际情况选择合适的导地线；- 绝缘手套和绝缘靴：确保操作人员的安全；- 清洁工具：如刷子、清洁布等。
2. 工作环境检查在进行导地线压接作业之前，需要对工作环境进行检查，确保安全。
检查包括：- 检查工作区域是否有明显的危险物品或障碍物；- 检查导地线的支撑结构是否牢固；- 检查天气状况是否适宜进行作业。
三、导地线压接作业步骤1. 确定导地线的位置和长度在进行导地线压接作业之前，需要确定导地线的位置和长度，以确保导地线能够正确连接到相应的设备上。
2. 清洁导地线和连接设备使用清洁工具清洁导地线和连接设备的表面，确保没有灰尘、油污等物质影响压接质量。
3. 检查导地线和连接设备的绝缘性能使用绝缘测试仪检查导地线和连接设备的绝缘性能，确保符合要求。
4. 进行导地线压接按照导地线压接工具的使用说明，正确使用导线夹和压接钳进行压接。
注意以下事项：- 确保导线夹和压接钳的表面清洁，无损坏；- 确保导线夹和压接钳与导地线的连接牢固；- 根据导地线的规格和要求，选择合适的压接模具；- 使用适当的压接力度，确保压接质量。
5. 检查压接质量完成导地线压接后，使用绝缘测试仪对压接部位进行绝缘性能检查，确保符合要求。
6. 清理工作现场完成导地线压接作业后，及时清理工作现场，将工具和材料归放到指定位置。
四、安全注意事项在进行导地线压接作业时，需要注意以下安全事项：1. 穿戴个人防护装备在进行导地线压接作业时，操作人员应穿戴绝缘手套和绝缘靴，确保自身安全。
2. 注意工作高度如果导地线压接作业需要在高处进行，操作人员应注意工作高度，确保自身安全。
导、地线压接施工方案
导、地线压接施工方案施工方案是电力工程中极为重要的一环，尤其是在导、地线压接工作中，无疑更需要详细的施工方案来确保工作的完成质量和安全性。
本文将介绍导、地线压接的施工方案，包括前期准备、具体施工步骤、注意事项等内容。
前期准备在开始导、地线压接之前，需要做好充分的准备工作，具体包括以下几个方面：1.材料准备：准备好所需的导线、地线、压接工具等材料。
2.检查工具：检查压接工具的状态，确保工具完好无损。
3.安全防护：确保施工人员穿戴符合安全标准的防护装备，如手套、护目镜等。
4.施工环境：确保施工现场通风良好，无易燃物品等危险因素。
施工步骤导、地线压接的具体施工步骤如下：1.清洁表面：将导、地线端部和压接处的表面清洁干净，确保无杂质。
2.准确计量：根据实际需要，精确测量导、地线的长度，保证压接的位置准确。
3.剥离绝缘层：使用专用工具剥离导线、地线的绝缘层，露出导线的金属部分。
4.焊接压接：将导、地线对准压接端子，用专用工具进行压接，确保连接牢固。
5.绝缘保护：在压接部位上使用绝缘套管进行绝缘保护，确保整个连接部位安全可靠。
6.检查验收：对压接部位进行检查，确保压接牢固，无异常情况。
注意事项在导、地线压接的施工过程中，需要特别注意以下几点：•安全第一：施工人员一定要穿戴好安全装备，并注意施工现场的安全。
•专业技能：进行导、地线压接的施工人员需要具备专业的技能和经验。
•材料质量：所使用的导、地线材料必须符合相关标准，确保质量可靠。
•环境要求：施工现场应保持整洁、通风良好，确保工作环境安全。
•注意细节：在施工过程中，需要注意每一个细节，确保每一步操作正确无误。
综上所述，导、地线压接的施工方案是电力工程中必不可少的一环，通过严格的前期准备、规范的施工步骤和注意事项的遵守，可以确保压接工作的高质量和安全性。
希望以上内容对导、地线压接施工有所帮助。
导地线压接连接作业指导书
四川省通惠送变电有限责任公司导、地线压接连接作业指导书一、导、地线连接分类导、地线的连接可分为三种：爆压连接、液压连接和钳压连接。
二、爆破压接（一）爆破压接的工艺原理爆破压接是利用炸药爆炸瞬间爆发出的巨大能量，压向连接管产生塑性变形，从而使导线连接起来的一种工艺。
（二）外爆压接使用炸药的技术标准爆压施工必须按照《架空电力线路爆炸压接施工工艺规程》的规定进行。
为保证爆压质量和爆压时的人身安全，使用的炸药必须符合国家部颁标准。
1、太乳炸药应符合以下要求：（1）外观：用目视和手感检验应平整，不得用空洞、分层、松散、发粘和明星变形。
（2）厚度：为5±0.5mm；（3）爆速：应在3200~3900m/s范围；（4）密度：在0.85~0.95g/cm3之间。
2、导爆索应符合以下要求：（1）外观：不应有油脂、严重折伤和污垢，外层不应同时缺少两根或缺一根超过7m。
每个索卷中不得超过五段，其中最短一段不得少于 2.0m。
索头应有金属防潮帽或涂有防潮剂，以防止潮气进入索芯。
（2）导爆索每米长的药量不得小于12~14g。
（3）外径不应小于6.2mm；每卷导爆索长度不少于50±0.5m。
（4）爆速应大于6500m/s.（5）防水性能，为在0.5m深的水中，导爆索浸水24h后，其感爆和传爆性能仍应合格。
3. 导线爆破压接使用接续管必须是符合国家标准的定性金具。
满足GB2314—1991《电力金具通技术条件》的规定。
（三）爆破压接的安全措施1、外爆压接不得使用金属壳雷管，以防金属壳飞出伤害人员。
2、包缠药包时，无关人员不得靠近，缠绕导爆索不得用力过猛或边绕边敲打。
严禁操作人员吸烟。
3、所用的爆压器材，应轻拿轻放，不得强烈振动或摩擦。
4、起爆前除点火人员外，其他人员必须撤离爆点30m以外，并由点火人员鸣笛警告。
在杆塔上进行外爆压接时，操作人员应离开爆点3m以外，塔上操作人员应背靠能阻挡爆轰波的构件，并系好安全带。
