高速公路沥青超薄磨耗层施工工艺
河南洛三灵项目NovaChip改性沥青超薄磨耗层施工是公司养护施工一项新技术，主要解决交通负载大、路面性能要求高的高等级道路路面养护问题。
面对公司养护市场的全面进入，掌握此项技术势在必行，本文重点围绕超薄磨耗层的施工流程和关键点展开介绍。
NovaChip改性沥青超薄磨耗层施工技术介绍
■概述
NovaChip改性沥青超薄磨耗层系统是壳牌公司注册的一种针对交通负载大、路面性能要求高的高等级道路的路面养护解决方案。
主要应用于高等级沥青路面或水泥路面的预防性养护和轻微病害的矫正性养护，也可作为新建道路表面磨耗层，是一种超长耐久的表面层，具有抗滑、抗车辙、抗磨耗的优良性能。
它是将15-25mm厚的NovaBinder 沥青混合料摊铺在NovaBond改性乳化沥青粘层上，使用专用的设备进行施工，改性乳化沥青粘层喷洒和改性热沥青混合料摊铺同时进行，经压路机压实以后一次成型。
■原材料主要技术指标
1、改性沥青和改性乳化沥青
采用壳牌有限公司生产的NovaBinder改性沥青和NovaBond改性乳化沥青，该改性沥青和改性乳化沥青为NovaChip沥清混合料专用原材料，采用特殊的配方进行设计，能够实现热混合料层和下承层的有效粘结。
和普通的改性沥青相比，具有粘度高、蒸发残留物含量高的特点，破乳速度为快裂，在施工时要求喷洒温度为60-80℃。
2、集料和矿粉
集料采用5-10mm碎石和0-3mm的机制砂，矿粉采用石灰岩矿粉。
要求所用粗集料具有高抗磨耗性能，满足相关试验及质量要求。
■混合料组成设计
1、目标配合比设计
设计采用Superpave旋转压实成型方法，体积性能指标的计算方法与Superpave沥青混合料设计标准相同。
混合料采用间断级配设计，属于骨架空隙结构。
经与其它对比分析，该结构级配在1.18mm筛孔以上的筛孔质量通过百分率类似SMA-10的矿料级配，但不同的是，没有较多的细料填充料。
1.18mm以下筛孔通过率类似密级配沥青混合料AC-10的筛孔要求质量通过百分率。
目标配合比设计过程中，试验室拌合温度为170℃，压实温度为160℃，旋转压实仪的单位压力为600KPa,设定旋转压实次数为100次，空隙率要求大于10%，测定毛体积密度时宜采用体积法。
2、生产配合比设计
需进行拌和楼的流量试验，拌和楼对冷料经过热提进行二次筛分，最后取各热料仓热料进行生产配合比级配设计及最大理论密度确定工作。
洛三灵在施工中未采用旋转压实仪进行生产配合比设计，而是根据业主要求和以往的施工经验，同种混合料在同样的压实和击实温度下，马歇尔空隙率较旋转压实空隙率
高1%-2%。
因此在业主的同意下，项目生产配合比设计过程和施工过程质量控制采用的是马歇尔击实法，双面各击50次。
在生产配合比合成级配设计的基础上，项目进行了NovaChip沥青混合料的试拌。
综合试拌试验结果，认为采用生产配合比的热料仓掺配比例，最佳油石比为4.9%，拌制的混合料能够满足NovaChip沥青混合料各项体积指标的要求。
■施工工艺
1、施工准备
摊铺设备：使用国内少有的福格勒专用摊铺机（图1）。
该摊铺机摊铺速度可达15-20米/分钟。
设备能够一次性完成乳化沥青粘层的喷洒、热沥青混合料摊铺及熨平。
在乳化沥青喷洒后5秒钟内进行热沥青混合料摊铺。
碾压设备：2-3台国内一般的12吨双钢轮压路机就可满足施工需求。
乳化沥青加热设施：智能沥青洒布车（带加热及沥青循环功能）。
2、施工环境：现场气温不得低于10℃。
3、工作面准备：病害处理后方可施工超薄磨耗层。
大于1cm的车辙必须全部精铣刨后，未经铣刨的路段，原路面需拉毛处理，精铣刨和拉毛后路面必须清洗干净。
4、现场施工
摊铺：全程采用接触式电脑控制摊铺。
NovaBond改性乳化沥青在60-80℃的温度下喷洒，设计喷洒量为1.0L/m2，施工过程中喷洒量控制在0.8L/m2左右，粘结效果完全能满足质量需要。
NovaChip沥青混合料在150-170℃条件下摊铺比较合适，在施工过程中应随时检查摊铺机乳化沥青的喷洒情况，防止管道堵塞造成表面漏洒。
由于NovaChip沥青混合料为断级配沥青混合料，公称最大粒径为9.5mm，沥青混合料的均匀性很好，一般不需要人工处理离析和更换混合料，在施工过程中，尽量减少施工人员的踩踏。
超薄磨耗层摊铺效果类似SMA路面
碾压：表面温度降至90℃前必须开始碾压，用两台9～12t的双钢轮压路机碾压三遍。
NovaChip摊铺后立刻进行压实，碾压以静态方式进行，压路机不能静止停留在刚铺好的热沥青混合料表面上，根据现场实际情况确定碾压操作宽度。
新的路面在碾压完成，路面温度≥50℃之前不能开放交通。
接缝处理：横向施工缝全部采用平接缝。
纵向接缝是项目的施工隐患防治重点，由于道路通行的需要，全部采用冷接缝。
为了保证纵向施工缝拼接质量，必须配备经验丰富的摊铺机操作手和接缝修复工，确保摊铺后接缝处混合料饱满、平整，接缝修复工紧跟摊铺机，对布料不饱满的位置进行人工再次补料修复；其后钢轮压路机立刻骑缝
20-30cm小振碾压，保证碾压过后接缝平整、无空隙。
标线恢复：原路面两条白色热熔普通标线和中间一条虚线分道线，在超薄磨耗层施工之前，已经拉毛处理掉。
罩面后需重新划设标线，待摊铺碾压过后即可同步施工新型标线，标线施工结束后半小时便可开放交通。
标线施工图
施工质量检测：施工过程中质量控制主要是油石比、级配和现场厚度、摩擦系数、构造深度及平整度指标。
经检测分析，室内油石比和级配满足设计和规范的要求，现场
测试结果比较稳定，较高的摩擦系数和较稳定的构造深度提高了路面抗滑性能。
路面平整度采用连续式平整度仪检测结果在1.0mm左右，个别处在1.5mm左右，大大改善了行车的舒适性。
■施工过程中的难点与解决办法
NovaBond改性乳化沥青喷洒温度要求为60-80℃，低于60℃就会出现不喷或大面积露白现象，且要求摊铺机加压泵速达到230-270转/min，喷洒气压达到5.5-7.5MPa以上才可以正常喷洒。
解决方法：⑴自制一个20吨的水循环加热乳化沥青储存罐，用炭火把水温控制在90-100℃，利用水温把罐内循环的沥青受热，即可备用（切忌用炭火直接加热沥青，容易造成局部沥青温度过高，沥青老化，堵塞管道）。
⑵与乳化沥青厂家联系，提高出厂温度，保证乳化沥青的出厂温度达到75-80℃之间，选择保温较好的运输车辆，运输至施工现场备用（运距短的情况下最佳）。
⑶现场停放一辆罐内带循环装置的智能洒布车，导热油的温度控制在100-120℃之间，沥青温度加热至70-75℃即可备用。
乳化沥青添加采用不需要烤泵的齿轮泵，只要接通电源就可以在5-7分钟之内完成。
■结束语
超薄磨耗层施工结束后，大大改善了路面行车条件，提高了路面平整度，降低了行车噪音。
本文所列举的工艺是我部在施工过程中的一点经验，因笔者水平有限，仅为以后路面养护施工提供借鉴、参考，如有不当，敬请指正。
超薄磨耗层施工方案

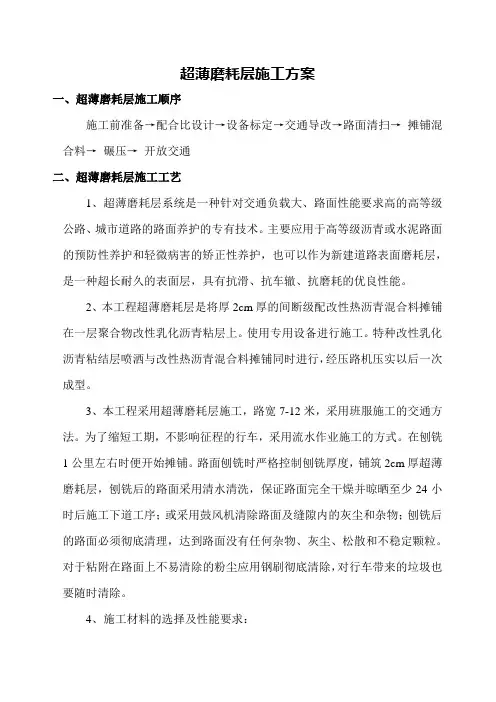

超薄磨耗层施工方案一、超薄磨耗层施工顺序施工前准备→配合比设计→设备标定→交通导改→路面清扫→摊铺混合料→碾压→开放交通二、超薄磨耗层施工工艺1、超薄磨耗层系统是一种针对交通负载大、路面性能要求高的高等级公路、城市道路的路面养护的专有技术。
主要应用于高等级沥青或水泥路面的预防性养护和轻微病害的矫正性养护，也可以作为新建道路表面磨耗层，是一种超长耐久的表面层，具有抗滑、抗车辙、抗磨耗的优良性能。
2、本工程超薄磨耗层是将厚2cm厚的间断级配改性热沥青混合料摊铺在一层聚合物改性乳化沥青粘层上。
使用专用设备进行施工。
特种改性乳化沥青粘结层喷洒与改性热沥青混合料摊铺同时进行，经压路机压实以后一次成型。
3、本工程采用超薄磨耗层施工，路宽7-12米，采用班服施工的交通方法。
为了缩短工期，不影响征程的行车，采用流水作业施工的方式。
在刨铣1公里左右时便开始摊铺。
路面刨铣时严格控制刨铣厚度，铺筑2cm厚超薄磨耗层，刨铣后的路面采用清水清洗，保证路面完全干燥并晾晒至少24小时后施工下道工序；或采用鼓风机清除路面及缝隙内的灰尘和杂物；刨铣后的路面必须彻底清理，达到路面没有任何杂物、灰尘、松散和不稳定颗粒。
对于粘附在路面上不易清除的粉尘应用钢刷彻底清除，对行车带来的垃圾也要随时清除。
4、施工材料的选择及性能要求：（1）粗集料（大于4.75mm）：超薄磨耗层作为表层，直接承受交通荷载，因此首先要满足耐磨的要求，所以粗集料要应为典型高等级公路路面使用集料，破碎砾石、玄武岩、白云石，沙石和燧石，或其他材料均可作为沥青混合料的粗集料。
本工程采用玄武岩作为粗集料。
（2）细集料的技术要求直径小于4.75mm以下的细集料，必须洁净、干燥、无风化、无杂质，与沥青有良好的粘结能力。
细集料技术要求及测试结果如下表：细集料技术要求（3）填料沥青混合料的填料必须采用石灰岩或岩浆中的强基性岩石等憎水性石料经磨细得到的矿粉，原石料中的泥土杂质应除净。
高速公路隧道混凝土路面精铣刨加铺NovaChip超薄磨耗层施工技术

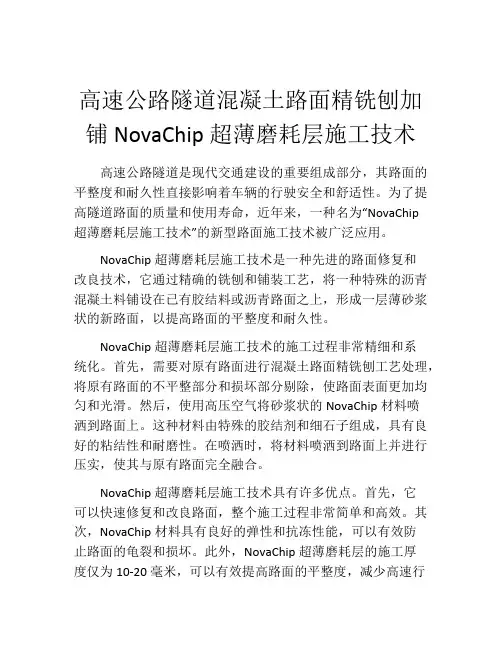

高速公路隧道混凝土路面精铣刨加铺NovaChip超薄磨耗层施工技术高速公路隧道是现代交通建设的重要组成部分，其路面的平整度和耐久性直接影响着车辆的行驶安全和舒适性。
为了提高隧道路面的质量和使用寿命，近年来，一种名为“NovaChip超薄磨耗层施工技术”的新型路面施工技术被广泛应用。
NovaChip超薄磨耗层施工技术是一种先进的路面修复和改良技术，它通过精确的铣刨和铺装工艺，将一种特殊的沥青混凝土料铺设在已有胶结料或沥青路面之上，形成一层薄砂浆状的新路面，以提高路面的平整度和耐久性。
NovaChip超薄磨耗层施工技术的施工过程非常精细和系统化。
首先，需要对原有路面进行混凝土路面精铣刨工艺处理，将原有路面的不平整部分和损坏部分剔除，使路面表面更加均匀和光滑。
然后，使用高压空气将砂浆状的NovaChip材料喷洒到路面上。
这种材料由特殊的胶结剂和细石子组成，具有良好的粘结性和耐磨性。
在喷洒时，将材料喷洒到路面上并进行压实，使其与原有路面完全融合。
NovaChip超薄磨耗层施工技术具有许多优点。
首先，它可以快速修复和改良路面，整个施工过程非常简单和高效。
其次，NovaChip材料具有良好的弹性和抗冻性能，可以有效防止路面的龟裂和损坏。
此外，NovaChip超薄磨耗层的施工厚度仅为10-20毫米，可以有效提高路面的平整度，减少高速行驶中的噪音和颠簸感。
最后，由于施工材料的特殊性质，NovaChip超薄磨耗层的耐磨性能非常出色，能够有效延长路面的使用寿命。
然而，NovaChip超薄磨耗层施工技术也存在一些挑战和问题。
首先，施工过程中需要非常精确的施工设备和操作技术，以确保新铺设的材料与原有路面的完全融合，避免出现松散和剥离的情况。
其次，施工材料的成本较高，需要更高的投资和维护成本。
此外，施工过程对环境的影响也需要重视，需要采取适当的措施减少对生态环境的影响。
综上所述，高速公路隧道混凝土路面精铣刨加铺NovaChip超薄磨耗层施工技术是一种先进的路面改良技术，通过精准的施工工艺和特殊的材料，能够提高路面的平整度和耐久性，延长路面的使用寿命。
市政道路超薄沥青磨耗层铺装施工工法(2)
市政道路超薄沥青磨耗层铺装施工工法市政道路超薄沥青磨耗层铺装施工工法一、前言市政道路是城市交通的重要组成部分，而超薄沥青磨耗层铺装施工工法是指一种薄层道路铺装技术。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点超薄沥青磨耗层铺装施工工法具有以下特点：1. 施工厚度较薄：通常在3-5 mm之间，能够有效减少材料消耗，提高施工效率。
2. 施工周期短：相较于传统的道路铺装工艺，超薄沥青磨耗层施工时间较短，可以快速实现道路的通行。
3. 节约成本：施工厚度薄、施工周期短，可以有效地减少工程造价。
4. 耐久性较好：超薄沥青磨耗层具有良好的抗水损伤和耐久性，延长道路使用寿命。
5. 环保性好：施工过程中使用的材料环保，并对环境污染较小。
三、适应范围超薄沥青磨耗层铺装适用于城市主干道、次干道、城市道路及停车场等道路的铺装。
四、工艺原理超薄沥青磨耗层铺装施工工法的工艺原理是通过精确控制沥青砂浆的配合比、施工温度、滚压工艺等参数，使其达到预定的物理性能和厚度。
采用合适的技术措施，将沥青砂浆均匀地铺装在道路上，并经过滚压以提高其致密度和平整度。
五、施工工艺超薄沥青磨耗层铺装施工的各个阶段包括：1. 路面准备：包括清理、修补路面等工作。
2. 沥青砂浆制备：根据设计要求，精确搅拌沥青、矿料和添加剂等材料。
3. 铺装施工：采用机械化设备将沥青砂浆均匀铺装在路面上。
4.滚压处理：利用专用滚压设备对沥青砂浆进行滚压，提高其密实性。
5. 道路养护：在施工完成后进行路面养护，确保道路质量。
六、劳动组织超薄沥青磨耗层铺装施工需要严格组织管理，在施工过程中合理安排劳动力，确保施工进度和质量。
七、机具设备超薄沥青磨耗层铺装施工所需的机具设备包括：沥青砂浆搅拌设备、沥青铺装机、滚压设备等。
这些设备具有高效、精确的性能，能够满足施工的需求。
八、质量控制超薄沥青磨耗层铺装施工需要严格进行质量控制，包括对沥青砂浆的配合比和温度的控制、施工过程中的质量检查等，以确保道路施工质量达到设计要求。
沥青路面超薄磨耗层罩面施工工法
沥青路面超薄磨耗层罩面施工工法一、前言沥青路面超薄磨耗层罩面施工工法是一种广泛应用于公路、城市道路等沥青路面维修和养护的工法。
通过施工过程中的特殊处理和材料选择，能够有效提高路面的平整度和耐久性，延长路面使用寿命，提升行车安全性能。
本篇文章将详细介绍该工法的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点沥青路面超薄磨耗层罩面施工工法的特点主要包括施工快速、材料节约、环保绿色、施工成本低、施工质量稳定等。
在施工过程中，采用特殊的施工技术和材料，能够大大缩短工期，节约材料用量，减少环境污染，并且降低了工程的总体成本。
三、适应范围沥青路面超薄磨耗层罩面施工工法适用于不同种类和规模的沥青路面维修和养护工程，包括城市道路、高速公路、乡村公路等。
无论是新建路面的平整度提升，还是老旧路面的磨平修补，都可以应用该工法进行施工。
四、工艺原理沥青路面超薄磨耗层罩面施工工法的基本原理是采用特殊的材料，喷涂在路面表面，形成一层超薄的保护层。
这层保护层能够填平路面的细微裂缝，提升路面的平整度；同时能够保护路面不受日晒雨淋、车辆碾压等外界因素的损害，延长路面的使用寿命。
施工工法与实际工程之间的联系在于选择合适的材料、采取适当的施工技术和处理方法，以达到工程要求和设计要求。
五、施工工艺沥青路面超薄磨耗层罩面施工工法的施工工艺包括路面准备、基层修复、材料喷涂和表面处理等步骤。
首先，需要对路面进行清理和修复，将裂缝、坑洞等缺陷进行修补；然后，采用专用喷涂设备将超薄磨耗层材料均匀喷涂在路面上；最后，对喷涂后的路面进行平整和表面处理，确保施工质量和效果。
六、劳动组织沥青路面超薄磨耗层罩面施工工法的劳动组织包括人员配备、施工班组和工作安排等。
根据工程规模和施工周期，合理安排工作人员的数量和职责，确保施工进度和质量的可控性。
同时，要建立良好的施工班组，加强沟通和配合，提高工种操作技能和施工效率。
高韧超薄沥青磨耗层技术

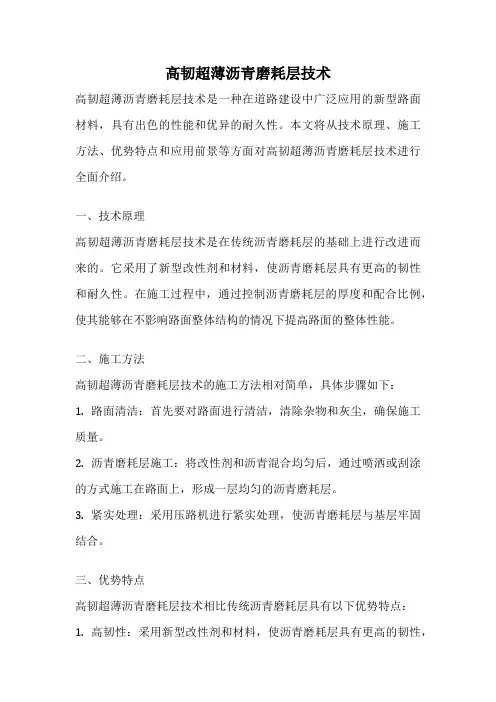

高韧超薄沥青磨耗层技术高韧超薄沥青磨耗层技术是一种在道路建设中广泛应用的新型路面材料，具有出色的性能和优异的耐久性。
本文将从技术原理、施工方法、优势特点和应用前景等方面对高韧超薄沥青磨耗层技术进行全面介绍。
一、技术原理高韧超薄沥青磨耗层技术是在传统沥青磨耗层的基础上进行改进而来的。
它采用了新型改性剂和材料，使沥青磨耗层具有更高的韧性和耐久性。
在施工过程中，通过控制沥青磨耗层的厚度和配合比例，使其能够在不影响路面整体结构的情况下提高路面的整体性能。
二、施工方法高韧超薄沥青磨耗层技术的施工方法相对简单，具体步骤如下：1. 路面清洁：首先要对路面进行清洁，清除杂物和灰尘，确保施工质量。
2. 沥青磨耗层施工：将改性剂和沥青混合均匀后，通过喷洒或刮涂的方式施工在路面上，形成一层均匀的沥青磨耗层。
3. 紧实处理：采用压路机进行紧实处理，使沥青磨耗层与基层牢固结合。
三、优势特点高韧超薄沥青磨耗层技术相比传统沥青磨耗层具有以下优势特点：1. 高韧性：采用新型改性剂和材料，使沥青磨耗层具有更高的韧性，能够有效吸收车辆行驶过程中产生的冲击和振动，减少路面的噪音和破损。
2. 耐久性强：通过控制沥青磨耗层的厚度和配合比例，使其具有较好的耐久性，能够承受车辆的长时间使用和各种气候条件的影响。
3. 施工简便：相比传统沥青磨耗层，高韧超薄沥青磨耗层的施工方法更为简便，能够节省施工时间和成本。
4. 维护方便：由于沥青磨耗层具有良好的韧性和耐久性，因此在维护过程中需要的修补次数较少，维护成本相对较低。
四、应用前景高韧超薄沥青磨耗层技术在道路建设中具有广阔的应用前景。
它可以应用于各种类型的道路，包括高速公路、普通道路、城市道路等。
通过使用高韧超薄沥青磨耗层技术，可以提高道路的耐久性和使用寿命，减少道路维护和修复的次数，降低交通噪音和车辆磨损，提高行车安全性和舒适性。
高韧超薄沥青磨耗层技术是一种具有出色性能和优异耐久性的路面材料。
通过控制施工方法和配合比例，可以实现路面的高韧性和耐久性要求。
GT TECH沥青超薄磨耗层智能双控同步摊铺施工工法(2)
GT TECH沥青超薄磨耗层智能双控同步摊铺施工工法GT TECH沥青超薄磨耗层智能双控同步摊铺施工工法一、前言在城市道路建设中，沥青超薄磨耗层的施工工法起到了非常重要的作用。
它不仅提高了道路的耐久性和平整度，还能够有效降低噪音和减少车辆燃油消耗。
GT TECH沥青超薄磨耗层智能双控同步摊铺施工工法是一种先进的施工工法，具有很多特点和优势。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及具体的工程实例。
二、工法特点GT TECH沥青超薄磨耗层智能双控同步摊铺施工工法具有以下几个特点：1. 智能控制：该工法采用智能化控制系统，能够实时监测和调整施工参数，确保摊铺质量和施工效率的稳定性。
2. 高精度摊铺：借助高精度摊铺机，能够实现磨耗层的均匀摊铺，保证道路表面的平整度和纵横坡的准确度。
3. 双控同步：通过双控同步技术，能够实现沥青底层与磨耗层的同时施工，大大提高了施工效率和质量。
4. 超薄设计：磨耗层采用超薄设计，不仅能够降低材料成本，还能够减少路面厚度，提高路面的承载能力。
5. 环保节能：采用优质生态沥青材料，并通过智能化控制系统进行精确控制，使沥青的使用量最小化，实现环保节能的施工效果。
三、适应范围GT TECH沥青超薄磨耗层智能双控同步摊铺施工工法适用于城市道路、高速公路、机场跑道等各种道路建设项目。
尤其适用于需要提高路面质量和减少噪音的城市道路改造工程。
四、工艺原理施工工法与实际工程之间的联系是通过智能化控制系统和高精度摊铺机实现的。
在施工过程中，先进行沥青底层的铺设，然后通过智能化控制系统实时监测沥青的厚度和温度，以及路面的平整度和纵横坡的准确度。
同时，借助高精度摊铺机进行磨耗层的均匀摊铺，使磨耗层与沥青底层同步施工，确保施工质量和效率。
五、施工工艺施工工法的各个施工阶段包括：路面准备、底层摊铺、磨耗层摊铺、沥青表面处理等。
GT TECH沥青超薄磨耗层智能双控同步摊铺施工工法
GT TECH沥青超薄磨耗层智能双控同步摊铺施工工法GT TECH沥青超薄磨耗层智能双控同步摊铺施工工法是一种先进的道路修复和改造技术，以其高质量、高效率和环保特点，在道路施工领域得到广泛应用。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
一、前言道路是现代交通系统的重要组成部分，但长期使用后会出现路面老化、开裂、坑洞等问题，影响交通运输效率和安全。
GT TECH沥青超薄磨耗层智能双控同步摊铺施工工法应运而生，旨在对已经损坏的道路进行修复和改造。
二、工法特点GT TECH沥青超薄磨耗层智能双控同步摊铺施工工法的特点有：高质量、高效率、环保。
采用该工法进行道路修复，可以提高道路的抗老化能力、抗滑坡能力和减振效果，提升道路的使用寿命。
三、适应范围该工法适用于各种道路病害的修复和改造，包括路面老化、沥青路面开裂、坑洞、波浪等问题。
无论是城市道路、高速公路还是农村乡村道路，该工法都能够得到应用。
四、工艺原理GT TECH沥青超薄磨耗层智能双控同步摊铺施工工法通过将新的沥青磨耗层覆盖在旧路面上，修复路面病害。
先通过道路评估和设计，确定施工工法和材料；然后进行路面清理和基层处理，确保路面光滑；接着进行沥青混合料备料和调配，保证磨耗层材料的质量；最后进行摊铺和压实，确保新的磨耗层与旧路面的粘结牢固。
五、施工工艺施工工艺分为准备工作、摊铺工作和后处理工作三个阶段。
准备工作包括路面清理、基层处理和材料配制；摊铺工作包括沥青磨耗层的摊铺和压实；后处理工作包括缝补和平整处理。
六、劳动组织根据施工工艺，需要进行劳动组织，包括工作人员的配备、工作流程的安排和工作任务的分配。
要确保施工过程中的效率和质量。
七、机具设备该工法所需的机具设备包括沥青搅拌车、沥青摊铺机、压路机、沥青混合料车间设备等。
这些机具设备具有高效率、精确控制和安全可靠的特点。
八、质量控制质量控制是确保施工过程中各个环节的质量达到设计要求的重要环节。
超薄磨耗层在高速公路施工中的应用
超薄磨耗层在高速公路施工中的应用超薄磨耗层是一种新型的道路保护材料，具有磨耗性好、抗裂性强、施工便捷等特点，在高速公路施工中有着广泛的应用。
本文将从超薄磨耗层的定义、优点、施工工艺以及在高速公路施工中的应用进行详细介绍。
超薄磨耗层是一种厚度在3-6mm之间的修复材料，可以提高道路的磨耗性能，延长道路使用寿命。
与传统的厚层沥青混凝土相比，超薄磨耗层有着更好的节能环保性能，能够减少沥青使用量，降低施工成本，由于其超薄的厚度，还可以减少对原有路面的冲击，减少对交通的干扰。
超薄磨耗层的优点主要体现在以下几个方面：1. 磨耗性好：超薄磨耗层具有很好的抗磨耗性能，可以有效防止路面磨损和剥落，延长道路使用寿命。
3. 施工便捷：超薄磨耗层的施工过程简单方便，不需要进行复杂的设备和工艺操作，可快速完成道路修复和保护。
超薄磨耗层的施工工艺主要包括表面处理、底层处理、铺设施工和养护等环节。
表面处理主要是将道路表面的杂物清除干净，并对道路进行清洗和修补。
底层处理主要是对基层进行处理，包括碾压和补强，以保证基层的平整和牢固。
铺设施工是将超薄磨耗层材料均匀铺设在道路上，并用机械设备进行压实和修整，最后完成道路施工。
养护工作主要是对已经铺设好的超薄磨耗层进行养护，使其逐渐达到最佳使用效果。
超薄磨耗层在高速公路施工中有着广泛的应用。
它可以用于对老化、破损的路面进行修复和保护，提高路面的平整度和安全性，减少交通事故的发生。
它可以用于对新建路面进行保护，延长路面使用寿命，减少日后的维修和保养费用。
超薄磨耗层还可以用于私家车道、停车场、机场跑道等道路的修复和保护。
超薄磨耗层在高速公路施工中的应用具有很大的优势，可以提高道路的磨耗性能，延长道路使用寿命，降低维修成本。
在今后的道路施工中，应更加广泛地推广和应用超薄磨耗层，以提升交通安全性和道路使用寿命。
Novachip沥青混合料超薄磨耗层施工技术解析
论文THESIS144 China Highway本文选取特定的试验材料及环境，结合实际工程概况，对超薄磨耗层混合料的相关性能进行了测试，通过对混合料最佳配合比的设计，得到了最佳的沥青用量，最后对其在验路段性能的检测，验证了沥青混合料的实用性，为今后的设计施工提供数据支持。
试验原料及施工概况试验路段选取为新疆某高速公路，其地形复杂多变，公路两侧地下水含量丰富，路面裂缝水主要存在于风化裂缝中，受降雨影响较大。
选用SBS 改性沥青，其相关试验指标及要求符合试验要求，如表1所示。
实验选取3种粒径大小的玄武岩作为粗集料用料，其分类为：1#料（1mm ～8mm）、2#料（9mm ～16mm）、3#料（17mm ～20mm），并对其进行密度及吸Novachip沥青混合料超薄磨耗层施工技术解析文/新疆路桥建设集团有限公司 陈明生水率试验，利用相关公式计算表观相对密度，吸水率及密度试验结果如表2所示。
由表2可知，粗集料的相对密度随着试样粒径的增大而减小，即相对密度与其粒径大小呈反比关系，粗集料的吸水率分别为1.54%、1.67%及0.89%，符合施工要求。
细集料和矿粉分别选取0mm 至5mm 粒径大小的石灰岩机制砂及石灰岩细粉，随机抽测其相关指标，矿粉平均粒径及比表面试验结果如表3所示。
由表中数据可知，矿粉的比表面均值为1.36，平均粒径为29.81，测试结果满足实验要求。
沥青混合料超薄磨耗层配合比及摊铺控制由表4数据可知，A 型级配所用集料的粒径较小，不能满足超薄磨耗层排水及孔隙率的要求，故在B、C 级配中选取较为合适的类型。
由于实验所用玄武岩的最大粒径为20mm，故选择C 级配作为实验用级配，并将其分为三种规格，其中第一、二种规格为玄武岩，第三种规格为石灰岩，填料为矿粉，粒径范围分别为：第一种规格为17mm 至20mm、第二种规格为5mm 至16mm、第三种规格为0mm 至5mm。
确定最佳沥青用量实验拌和温度为160℃，压实温度为150℃，利用旋转压实仪压实成型，设置旋转压实次数为150次，沥青混表1 SBS技术指标及检测值表2 吸水率及密度实验结果实习编辑/齐彬彬 美术编辑/王德本China Highway145表3 矿粉平均粒径大小及比表面实验结果表4 Novachip沥青混合料超薄磨耗层级配表表5 沥青混合料经旋转压实试验结果表6 Novachip沥青混合料高温稳定性车辙实验结果表7 实验路段与原路面车外噪音对比合料经旋转压实试验结果如表5所示。
沥青路面超薄磨耗层设计施工技术规范
沥青路面超薄磨耗层设计施工技术规范1范围本标准规定了沥青路面超薄磨耗层材料、配合比设计、施工、质量管理与验收的要求。
本标准适用于采用超薄磨耗层养护的各等级公路。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTG E20公路工程沥青及沥青混合料试验规程JTG E42公路工程集料试验规程JTG E60公路路基路面现场测试规程JTG F40公路沥青路面施工技术规范JTG5142公路沥青路面养护技术规范JTG H30公路养护安全作业规程JTG F80/1公路工程质量检验评定标准3术语和定义下列术语和定义适用于本文件。
3.1超薄磨耗层ultra-thin friction course采用同步洒布摊铺设备在洒布高黏度改性乳化沥青的同时铺筑采用高黏度改性沥青拌制的混合料，形成厚度为10-25mm的薄层沥青路面结构。
3.2超薄磨耗层沥青混合料ultra-thin friction course asphalt mixture将高黏度改性沥青、粗细集料、填料和外加剂等按设计配合比拌制而成并用于铺筑超薄磨耗层的沥青混合料。
4材料4.1一般规定4.1.1材料出厂应有质量检验单，材料到场后应进行检测验收。
不得以供应商提供的检测报告或商检报告代替现场检测。
4.1.2试验检测合格材料和未检测材料必须分开存放，试验检测不合格材料应及时清理出场。
4.1.3高黏度改性沥青在贮运，使用及存放过程中应有良好的防水措施，避免雨水或加热管道蒸汽进入沥青中。
4.1.4拌和站集料堆放场地应硬化、排水畅通，料仓应设防雨棚。
4.1.5相同料源、规格和加工工艺的材料作为一批，分批量检验和储存。
4.2道路石油沥青4.2.1制备高黏度改性沥青和乳化沥青宜选用A-90和A-70号道路石油沥青，技术指标应符合JTG F40的规定。
