综合练习题 1一、填空题1、在柱平法施工图中，应按规定注明各结构层的楼面标高、结构层标高及相应的结构层号，尚应注明上部结构嵌固部位位置。
2、当墙身所设置的水平与竖向分布钢筋的排数图纸未标注，这时墙体水平与竖向分布筋排数如何确定2排。
3、梁平面注写包括集中标注与原位标注，施工时，原位标注取值优先。
4、剪力墙拉筋两种布置方式为：双向和梅花双向。
5、当剪力墙水平分布筋不满足连梁、暗梁及边框梁的侧面构造钢筋的要求时，应补充注明梁侧面纵筋的具体数值，其在支座的锚固要求同连梁中受力钢筋。
6、JD1800×300+3.1003Φ18/3Φ14表示1号矩形洞口，洞宽800、洞高300，洞口中心距本结构层楼面3100，洞宽方向补强钢筋为3Φ18，洞高方向补强钢筋为3Φ147、地下室外墙集中标注中OS代表外墙外侧贯通筋，IS代表外墙内侧贯通筋。
其中水平贯通筋以H打头注写，竖向贯通筋以V打头注写。
8、地下室外墙底部非贯通钢筋向层内伸出长度值从基础底板顶面算起；地下室外墙顶部非贯通钢筋向层内的伸出长度值从板底面算起；中层楼板处非贯通钢筋向层内伸出长度值从板中间算起。
9、当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震设计中的各类梁采用不同的箍筋间距及肢数时，用“/”将其分开。
注写时，先注写梁支座端部的箍筋，在斜线后注写梁跨中部分的箍筋间距及肢数。
10、梁侧面钢筋为构造筋时，其搭接长度为15d锚固长度为15d；为受扭纵向钢筋时，其搭接长度为ll或lle，锚固长度为la或lae，其锚固方式同框架梁下部纵筋。
11、非框架梁、井字梁及板的上部纵向钢筋在端支座的锚固要求分两种，非别为当设计按铰接时和当充分利用钢筋的抗拉强度时。
12、当非框架梁配有受扭纵向钢筋时，梁纵筋锚入支座长度为la，在端支座直锚长度不足时可伸直端支座对边后弯折，且平直段长度≥0.6lab，弯折长度15d。
13、当贯通筋采用两种规格钢筋“隔一步一”方式时，图中标注Φ18/Φ12@100，表示直径为Φ18的钢筋和直径为Φ12的钢筋两者之间间距为100，直径Φ18的钢筋的间距为200，直径Φ12的钢筋的间距为200。
建筑平法设计常见问题
建筑平法设计常见问题一、综合问题1、平法设计标准图籍包括哪几本，分别是什么内容？分别适用哪些构件？答：现行的G101平法系列图籍包括4本：03G101-1《现浇混凝土框架、剪力墙、框架-剪力墙、框支剪力墙结构》，适用柱、剪力墙、梁三类构件；03G101-2《现浇混凝土板式楼梯》，适用于现浇混凝土结构与砌体结构九种常见的现浇混凝土板式楼梯；04G101-3《筏形基础》，适用梁板式筏形基础（包括基础梁和基础平板）、平板式筏形基础；04G101-4《现浇混凝土楼面与屋面板》，适用于现浇混凝土楼面板、屋面板；2、剪力墙结构、框架结构、框架剪力墙结构、框支剪力墙结构的概念定义？答：框架结构就是由框架柱和框架梁组成的空间结构。
框架剪力墙结构就是在框架结构中设置一些剪力墙，以加强结构抵抗水平地震力的作用。
纯剪力墙结构就是整个建筑物都采用剪力墙结构，包括墙身、墙柱（暗柱和端柱）、墙梁（连梁、暗梁、边框梁）。
框支剪力墙结构是指下面为框架结构，上部为剪力墙结构，在中间以框支柱和框支梁作为结构转换层。
3、什么是框支柱，什么是框支梁?答：见《高层建筑混凝土结构技术规程》JGJ3-2002。
因为建筑功能的要求，下部大空间，上部部分竖向构件不能直接连续贯通落地，而通过水平转换结构与下部竖向构件连接。
当布置的转换梁支撑上部的结构为剪力墙的时候，转换梁叫框支梁，支撑框支梁的就是框支柱。
4、什么是短肢剪力墙？答：我国的容柏生院士首先正式提出短肢剪力墙结构体系，并扼要叙述了这种结构体系的构成、特点和设计原则。
指出，短肢剪力墙是指肢高厚比为4～6的剪力墙，它是介于异型框架柱（肢高厚比为2～4）和一般剪力墙（肢高厚比大于6）之间的一种剪力墙。
《高层建筑混凝土结构技术规程》JGJ3-2002第7.1.2条定义“短肢剪力墙是指墙肢截面高度与厚度之比为5～8的剪力墙，一般剪力墙是指墙肢截面高度与厚度之比大于8的剪力墙”。
目前，现行国家规范或规程中尚未给出有关异形柱与短肢剪力墙结构设计的条款。
广联达GGJ百问百答集锦
⼴联达GGJ百问百答集锦钢筋抽样GGJ20091. 在GGJ10.0中，变截⾯柱通过在下层柱的纵筋中输⼊“*”表⽰本层锚固，GGJ2009中是否⾃动判断变截⾯柱钢筋？答：GGJ2009中，柱的计算设置中有“层级变截⾯钢筋⾃动判断”的选项，选择“是”时，软件⾃动判断是否连续通过，但是如果纵筋输⼊“*”，该设置不起作⽤。
2、在钢筋2009⾥⾯可不可以把新建⼯程使默认的“报表类别”和“损耗设置’等内容修改为常⽤的内容，因为本地区⼤多数⼯程的设置都⼀样，每次都来设置⽐较⿇烦。
答：可以。
点击“⼯具”菜单中的“选项”。
点击“其它”，在⾥⾯可对初始缺省⼯程设置进⾏设置，以后相同类型⼯程就不⽤再设置了，如图1所⽰。
3、钢筋10.0在⼯具菜单中“选项”⾥，有“单双⾯焊计算搭接长度”的选项，在钢筋2009⾥怎么没有呢？答：在钢筋2009⾥，⼯程设置——计算设置——搭接设置，界⾯左下⾓有这个选项可以设置，如图2所⽰。
4、在当前楼层中，已经在轴⽹上绘制了构件图元，这时候发现轴⽹轴距定义错误，修改轴距后已经绘制好的构件图元位置全部错误，需要重新绘制时怎么办？答：⽤“块拉伸”的功能即可处理。
可以把构件拉伸或者压缩到指定的长度。
这样就避免了轴⽹修改了长度，构件重复绘制的问题。
5、之前建⽴的楼层，没有绘制构件，为什么⽆法删除？答：绘图区域处于该楼层，⽆法删除，在绘图区域切换到其他楼层，再删除即可。
6、10.0做的⼯程转成2009的会不会被覆盖？答：不会被覆盖，软件会在原来⽂件的位置保留⼀个GGJ10.0的备份，升级后⽣成新的⽂件。
7、关于钢筋软件2009—⼯程设置—弯勾设置⾥“箍筋弯勾平直段计算按构件抗震考虑”选项是否需要打对勾，此设置有什么作⽤？答：抗震箍筋弯勾是11.9d，⾮抗震的是6.9d。
⼯程中，可能出现的情况是，⼯程是抗震的，但某些构件是按⾮抗震设计的，⽐如井字梁。
此时，⼯程中⼤部分构件都应按抗震的11.9d计算，⾮抗震构件都按6.9d计算。
平法钢筋难点问答

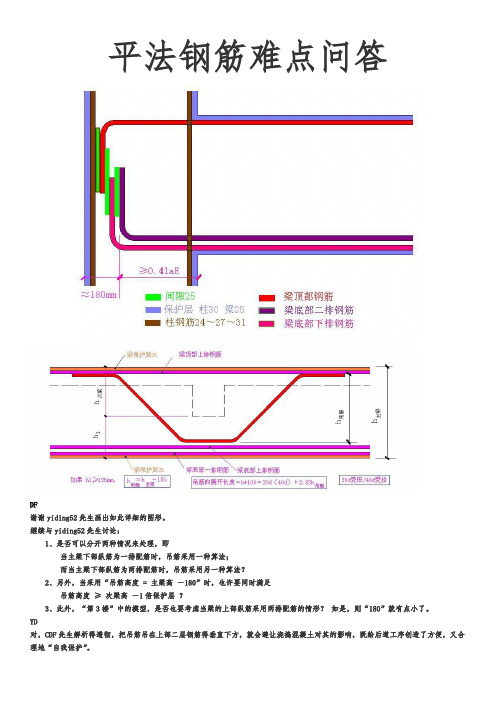

平法钢筋难点问答DF谢谢yiding52先生画出如此详细的图形。
继续与yiding52先生讨论：1、是否可以分开两种情况来处理，即当主梁下部纵筋为一排配筋时，吊筋采用一种算法；而当主梁下部纵筋为两排配筋时，吊筋采用另一种算法？2、另外，当采用“吊筋高度 = 主梁高－180”时，也许要同时满足吊筋高度≥次梁高－1倍保护层？3、此外，“第3楼”中的模型，是否也要考虑当梁的上部纵筋采用两排配筋的情形？如是，则“180”就有点小了。
YD对，CDF先生解析得透彻，把吊筋吊在上部二层钢筋得垂直下方，就会避让浇捣混凝土对其的影响，既给后道工序创造了方便，又合理地“自我保护”。
4排筋，h-1500＜30dDF再请教一下yiding52先生：“第7楼”和“第8楼”是否还有附图？否则，看不懂“4排筋，h-1500＜30d”和“4排筋≥30d”的意思？YD图片上传成功，就是看不到图，我已将图传在我的博客DF把yiding52先生的图片“4排筋，h-150≥30d”上传到本论坛。
顺告yiding52先生“图传不上来”的原因，可能是图的容量太大。
因为本论坛的上传图片限制为100KB之内。
有一个把图片容量缩小的办法，以本图为例，原图的容量为848KB，是BMP格式的图。
只要通过：进入图片“编辑”，执行“另存为”，把这个图片存为JPG格式，则这个图片就变成38.4KB，就上传成功了。
还有一点注意事项告诉其他网友：回复本帖时不要在屏幕下方的“回复主题”栏内书写，而须点击屏幕主题上方的“回复本文章”按钮，这样，屏幕下方就会出现上传图片所需的“浏览”和“上传”按钮，通过“浏览”，选定及“打开”需要上传的图片文件，然后点击“上传”，则可完成该图片的上传操作。
YD陈达飞老师的《平法识图与钢筋计算释疑解惑》许多书店已经售罄，这么一本广受广大读者欢迎的读物惊闻被人禁止发行，我们深表遗憾。
我近日是为自己一些普及平法的图说文字想出版而专门进京摸行情，才得知这一坏消息的。
钢筋平法常见问题的答复
钢筋平法常见问题的答复1、06G101－6P45第三条如ex尺寸大，较大者方向钢筋设置在下，请问到底是哪个方向？答：图集中注解第5条已经明确规定了水平为X方向，垂直为Y 方向，而且图示也已经非常清晰了，ex 指的是x方向的柱外缘到基础外缘的长度，ey，指的是y方向的柱外缘到基础外缘的长度，二者要判断大小，哪个值大，哪个方向的钢筋就放置在下。
2、06G101－6基础梁端无外伸构造与04G101-3P29不同，为什么？答：06G101-6和04G101-3所涉及的基础类型不同，它们的受力情况是不一样的，同时在新的图集中也考虑了一些新的处理方式，像柱的插筋构造也是有区别的。
3、06G101-6P53柱宽基础梁时，加腋筋竖筋如￠[B在封闭范围内全部布置吗？还是仅图上示意根数？答：在加腋的这个位置，布置的是钢筋网片，如果只是图上的3根，那要200的间距干嘛！只是在计算的时候La长度范围是不用布置的，图示主要表达的是这个意思。
这一段距离是锚固了。
而且伸入相邻的基础梁，想布置钢筋也比较费事了，梁里面多的是钢筋。
4、06G101-6P61柱顶纵筋在承台内的锚固应伸至承台顶？答：图集中注解第3条已经说明这个问题了，只要伸入承台内的长度满足Lae和35d的要求就可以了，这个和柱的钢筋要到顶是不一样的。
桩和承台都是基础构件，承台是为了扩大受力截面，更好的承载上部构件，如果桩足够大的话，就没有必要设置承台了。
5、06G101-6 P51页，内容是否与04G101-3的内容相同？还有其他的内容，是否也相同？答：这个是不同的，看图的时候要仔细，非贯通纵筋在-3中取值除了L0/3以外，还有一个a值来控制的，在-6中没有这个控制条件了。
其它的内容有相同也有不同的地方，仔细阅读即可。
6、06G101-6中是否是取消04G101-3中对a=1.2la+hb+0.5hc的规定？答：06G101-6中的基础梁在取值的时候是没有这个控制条件，但是，这不代表取消03G101-3中的相关规定，这本图集包含的内容是独基、条基和桩承台，这些和筏板基础是不同的，两本图集可以对照进行学习，但是，不能否定对方的内容。
钢筋平法试题及答案
钢筋平法试题及答案一、选择题1. 钢筋平法中，钢筋的弯曲角度一般是多少度？A. 45°B. 90°C. 180°D. 360°答案：B2. 下列哪项不是钢筋平法施工中的基本要求？A. 钢筋应平直B. 钢筋应准确放置C. 钢筋可以随意弯曲D. 钢筋应有足够的锚固长度答案：C二、填空题1. 钢筋平法施工中，为了确保钢筋的平直度，通常使用_________进行校直。
答案：校直机2. 在钢筋平法施工中，钢筋的弯曲处应保持_________，以确保结构的稳定性。
答案：平滑过渡三、简答题1. 钢筋平法施工中，为什么要对钢筋进行校直处理？答案：钢筋在运输和存储过程中可能会发生弯曲或变形，如果不进行校直处理，将影响钢筋的强度和结构的稳定性。
校直处理可以确保钢筋的平直度，从而提高结构的整体质量和安全性。
2. 钢筋平法施工中，如何确保钢筋的准确放置？答案：确保钢筋准确放置的方法包括使用精确的测量工具进行定位，严格按照施工图纸进行操作，以及在施工过程中进行多次检查和校验，确保每一处钢筋的尺寸和位置都符合设计要求。
四、计算题1. 如果一根钢筋需要弯曲成90°角，弯曲部分的长度为50cm，请计算弯曲后钢筋的中心线长度。
答案：弯曲成90°角时，中心线长度会增加，因为弯曲部分实际上是一个1/4圆的弧长。
根据公式 \( L = \frac{1}{4} \times 2\pi r \)，其中 \( r \) 是弯曲部分的半径，可以计算出中心线长度。
由于弯曲部分长度为50cm，我们可以假设这是半径的两倍，即 \( r = 50cm \)，则中心线长度 \( L = \frac{1}{4} \times 2\pi \times 50cm = 39.27cm \)。
请注意，以上内容仅为示例，实际的试题和答案应根据具体的教学大纲或考试要求来制定。
钢筋平法中所遇问题的整理讲解
钢筋平法中所遇问题的整理有关平法中所遇问题的整理一、问剪力墙竖向钢筋与暗柱边多少距离排放第一根剪力墙竖向钢筋。
答：1/2竖向分布钢筋间距。
二、非抗震的框架梁中以及非框架梁中，是否有不伸入支座的下部钢筋？答：有两个条件必须同时满足：1、下部钢筋不少于1/2伸入支座（另外1/2可以不伸入支座）；2、伸入支座的下部钢筋至少为两根（角筋）。
三、1.在03G101-1第38页及44页的中柱封顶构造C节点图中，当直锚长度≥laE（la）时，此时柱纵筋是否不需要伸至柱顶后截断，只需一个锚固长度就足够了？2、在03G101-1第39页及45页的“梁上柱纵筋构造”中，插筋是否只需伸入梁内满足 0.5laE（la）+弯折12d就足够了，而不必伸至梁底部？答：1、必须直达柱顶，否则柱未到头；2、必须伸至梁底，对柱“生根”决不可抠门。
四、在03G101-1第38页和第44页的“柱变截面下柱钢筋封顶，上柱钢筋从新插筋”的构造大样图中，关于下柱钢筋封顶锚固的问题：1、如果梁高hb-保护层≥laE（la）时，下柱钢筋是否伸至柱顶，不需要弯锚部分“c+200”？2、当梁高hb-保护层＜laE（la）时，下柱钢筋才需要弯锚，下柱钢筋伸至柱顶，且还需≥0.5laE（la）时，才加弯锚部分“c+200”？3、是否弯锚部分是固定的“c+200”，不需要再加长了？答：各种情况均须伸至柱顶，然后弯钩“C+200”，这是个封顶问题，不是锚固问题。
五、在03G101-1第57页非抗震楼层框架梁的端支座锚固构造节点中，当直锚时，是否也需要满足≥la且同时满足≥0.5hc+5d的条件？答：可以直锚，请看图注，非抗震没有过中线加5d的要求。
六、1、剪力墙暗梁配筋构造见图集第51页。
但该页图主要说的是连梁的构造，暗梁只有一个截面图。
因此带来了下面的一系列问题。
2、暗梁主筋锚固起点从什么地方算起？当暗梁与暗柱或端柱相连接，暗梁主筋锚固起点从暗柱或端柱的边缘算起。
《平法钢筋识图、构造、算量》—框架梁篇习题
《平法钢筋识图、构造、算量》—框架梁篇习题一、框架梁的图纸和钢筋1、框架梁图纸的基本识读单元是？（）A、根B、块C、堵D、段答案：A答案解析：框架梁图纸的基本识读单元是以单独的一根框架梁为识读单位。
2、框架梁钢筋包括那些？（）A、上部：通长筋、支座负筋、架立筋B、下部钢筋C、侧面钢筋：受扭、构造D、附加：吊筋、箍筋E、箍筋答案：ABCDE答案解析：依据钢筋构造可知框架梁钢筋包括：（1）上部：通长筋、支座负筋、架立筋（2）下部钢筋（3）侧面钢筋：受扭、构造（4）附加：吊筋、箍筋（5）箍筋3、工程中的梁按框架体系可分为框架梁、非框架梁。
（）答案：√答案解析：框架体系受力结构体系可知，框架体系的梁可分为：有支座的框架梁无支座的非框架梁。
二、框架梁平法制图规则1、框架梁的平面注写方式有集中标注和原位标注（）答案：√答案解析：依据图集识读部分可知：框架梁的平面注写方式有集中标注和原位标注2、当集中标注与原位标注不同时，应已集中标注为主。
（）答案：x答案解析：依据图集识读部分可知，当集中标注与原位标注不同时，已原位标注为主3、框架梁的集中标注顺序为？（）（1）梁编号、梁尺寸（2）箍筋信息（3）上部通长筋、下部通长筋（4）侧面钢筋（5）顶部标高A、（1）（2）（3）（4）（5）B、（1）（2）（4）（3）（5）C、（1）（2）（5）（4）（3）D、（1）（2）（5）（3）（4）答案：A答案解析：依据图集识读部分可知：框架梁的集中标注顺序为:梁编号、梁尺寸箍筋信息上部通长筋、下部通长筋侧面钢筋顶部标高三、框架梁的钢筋节点讲解—上部通长筋1、节点图在图集的16G101-1多少页？（）A、83B、84C、85D、86答案：B答案解析：依据图集钢筋节点部分在16G101-1第84页。
2、通长筋的位置在梁的中部。
（）答案：x答案解析：通长筋的位置在梁的角部。
在中部的为支座负筋。
3、端支座的直锚情况Hc-c与max(lae、0.5hc+5d)的关系为？（）A、>B、<C、=答案：A答案解析：依据图集钢筋节点可知：Hc-c>max(lae、0.5hc+5d)—直锚四、框架梁的钢筋节点讲解—上部支座负筋1、支座负筋的位置在哪里？（）A、端部B、中间C、底部答案：AB答案解析：依据图集钢筋节点可知：支座负筋的位置端部支座、中间支座2、中间支座负筋的第一排长度为（Max左右）Ln/3 + Hc（柱宽）+Ln/3（）答案：√答案解析：依据图集钢筋节点可知，中间支座负筋的第一排长度为（Max左右）Ln/3 + Hc（柱宽）+Ln/33、中间支座负筋的第二排长度为（Max左右）Ln/5 + Hc（柱宽）+Ln/5 （）答案：x答案解析：依据图集钢筋节点可知，中间支座负筋的第二排长度为（Max左右）Ln/4 + Hc（柱宽）+Ln/4五、框架梁的钢筋节点讲解—上部架立筋1、节点图在图集16G101-1多少页？（）A、84B、85C、86D、87答案：A答案解析：依据图集钢筋节点可知，节点图在16G101-1第84页2、当通长筋的根数不能满足箍筋肢数时，就需要出现架立筋。
平法系列图集疑难解析汇总综合问题
平法系列图集疑难解析汇总综合问题●综合问题（1）：在混凝土结构施工中，出现Ⅳ级钢筋时，它得锚固长度应该如何计算？因在混凝土结构设计规范及混凝土验收规范上都没有出现Ⅳ钢筋，是否国家已经取消了该级别的钢筋用于建筑工程中。
谢谢！■答综合问题（1）：混凝土结构基本理论中，受混凝土的极限应变值的限制，强度过高的钢筋发挥不出其全部作用（这正是混凝土设计规范和施工规范不设Ⅳ级钢筋的理论依据）。
所以，即便是Ⅳ级钢筋，其强度设计值也只能取到360N/mm2（与Ⅲ级钢筋相同），且当用于轴心受拉和小偏心受拉构件时只能按300N/mm2取用。
因此，高于Ⅲ级的钢筋的锚固长度取值按Ⅲ级钢筋即可。
还有，Ⅳ级钢筋的塑性性能和可焊性比新Ⅲ级钢筋差，用在普通混凝土结构中并不合适，也不经济。
●综合问题（2）：03G101与03G329有矛盾时依谁为准？■答综合问题（2）：03G101在编制时已经尽可能地做到与03G329协调一致。
当设计者选用03G101时，应以03G101为准。
当设计者既选用了03G101，又选用了03G329时，由于03G101中的构造是与平法施工图配套使用的正式设计文件（详见03G101总说明第4、5两条），如果设计者采用了平法制图规则完成了施工图设计，其构造应以03G101为准；如果未使用平法表达，则不应以03G101为准。
●综合问题（3）：03G101图集中为什么把受力钢筋的锚固长度改了，这些数据不便记忆，施工中也容易出错，为什么不采用整数呢？■答综合问题（3）：不是03G101把受力钢筋的锚固长度改了，而是《混规GB50010-2002》把原来以5d进位的锚固长度改了。
《混规GB50010-2002》也是国家建筑标准设计03G101的依据之一。
为了方便施工，03G101把规范第9.3条的公式根据不同的钢筋种类、混凝土强度等级以及钢筋直径计算成表格，尽量做到目前的样子。
●综合问题（4）：在“GB50010-2002”混凝土结构设计规范第126页10.1.5条规定板下不受力钢筋伸入支座的锚固长度不应小于5d，我个人认为是否还应该满足伸至支座的中心线位置，这也是一贯的施工做法。
平法答疑1
1.约束边缘构件和构造边缘构件有何区别？是否是剪力墙加强区的为约束边缘构件？1、“边缘构件”位于剪力墙墙肢的两端。
在水平地震力到来的时候，“边缘构件”（比起中间的墙身来说）是首当其冲抵抗水平地震力的。
2、当“高抗震等级”时，采用约束边缘构件（其λn/2区的钢筋构造较为加强：见图集）；当“低抗震等级”时，采用构造边缘构件。
2.03G101-1第51页，说明剪力墙的竖向钢筋连续穿过边框梁和暗梁。
那么连梁呢？连梁一般用在门或窗洞口上，而上层也还有门或窗呀，所以门上的连梁是洞口到洞口间的，窗上连梁一般都跨层的。
这个范围里没有竖向筋的，（因为它已有的箍筋）只有水平筋。
就好像我们所说的小墙肢（独立暗柱）一样，那上面是不配水平筋的，因为已有箍筋。
在剪力墙结构和框架—剪力墙结构中,连接墙肢与墙肢,墙肢与框架柱的梁称为连梁。
连梁一般具有跨度小、截面大,与连梁相连的墙体刚度又很大等特点。
一般在风荷载和地震荷载的作用下,连梁的内力往往很大。
此外,高层建筑中,由于连梁两端墙肢的不均匀压缩,会引起连梁两端的竖向位移差,这也将在连梁内产生内力。
在设计时,即使采取降低连梁内力的各种措施,如:增大剪力墙的洞口宽度;在连梁中部开水平缝;在计算内力和位移时对连梁刚度进行折减;对局部内力过大层的连梁进行调整等,仍难使连梁的设计符合要求。
3.连梁下面或上面有一段墙身怎么办？连梁下面有墙不多见，，一般连梁如果上有墙的话，连梁都是跨层的。
连梁就是墙。
（如果连梁上墙很高，那就是要在连梁上插筋，那竖向筋是要布的，这与层中连梁不同。
）4.剪力墙水平筋用不用伸至柱边？（在水平方向柱子长度远大于lae时）是什么样的柱呢，如果是暗柱，那么就要伸到对边，并弯锚，原因就是暗柱不是柱，而是剪力墙里的加强带。
既然它是剪力墙的一部分，那么剪力墙当然要伸到对边了。
如果是框架柱，端柱，那么在柱子很长的时候可以直锚，个人认为它的锚固方法中框架梁锚入柱一样就可以了5.暗梁在顶层上排受力钢筋的锚固怎么做呀按墙体水平筋的做法即可6.在框支梁上生暗柱的要求是不是也要满足LAE还是1.5LAE。
