思科实验5
地址表Fa0/0 172.16.0.1 255.255.254.0 HQ S0/0 192.168.1.17 255.255.255.252 S0/0 192.168.1.21 255.255.255.252Lo1 209.165.200.225 255.255.255.252Fa0/0 172.16.2.1 255.255.255.0 BRANCH1 S0/0/0 192.168.1.18 255.255.255.252 S0/0/1 192.168.1.25 255.255.255.252Fa0/0 172.16.3.1 255.255.255.128 BRANCH2 S0/0/0 192.168.1.22 255.255.255.252 S0/0/1 192.168.1.26 255.255.255.252PC1 172.16.2.254 255.255.255.0 PC2 172.16.1.254 255.255.254.0 PC3 172.16.3.126 255.255.255.128 CCNA Exploration路由协议和概念：EIGRP 实验9.6.2：挑战难关－EIGRP 配置实验所有内容版权所有© 1992–2007 Cisco Systems, Inc. 保留所有权利。
本文档为Cisco 公开信息。
第 2 页（共8 页）学习目标完成本实验后，您将能够：•根据需要创建有效的VLSM 设计。
•为接口分配适当的地址并记录地址。
•根据拓扑图进行网络布线。
•清除启动配置并将路由器重新加载为默认状态。
•配置路由器（包括EIGRP）。
•配置并传播静态默认路由。
•检验EIGRP 的运作。
•测试并检验网络是否完全连通。
•思考网络实施并整理成文档。
场景在本实验练习中，为您指定了一个网络地址，您必须使用VLSM 对其划分子网，并为拓扑图中显示的网络分配地址。
这里需要组合使用EIGRP 路由和静态路由，以便非直连网络中的主机能够彼此通信。
必须配置EIGRP，以便所有IP 流量使用最短的路径到达目的地址。
任务1：对地址空间划分子网。
步骤1：分析网络要求。
该网络的编址要求如下：•必须对172.16.0.0/16 网络划分子网，为三个LAN 提供地址。
•HQ 的LAN 需要500 个地址。
•BRANCH1 的LAN 需要200 个地址。
•Branch 2 的LAN 需要100 个地址。
•代表HQ 路由器和ISP 路由器之间链路的环回地址将使用209.165.200.224/30 网络。
•必须对192.168.1.16/28 地址空间划分子网，得到三台路由器之间的链路的地址。
步骤2：创建网络设计时，请思考以下问题：需要通过172.16.0.0/16 网络创建多少个子网？_______总共需要通过172.16.0.0/16 网络提供多少个IP 地址？_______HQ 的LAN 子网将使用什么子网掩码？______________________在该子网中最多可以使用多少个主机地址？_______BRANCH1 的LAN 子网将使用什么子网掩码？________________在该子网中最多可以使用多少个主机地址？_______BRANCH2 的LAN 子网将使用什么子网掩码？______________在该子网中最多可以使用多少个主机地址？_______三台路由器之间的链路的子网掩码是多少？________每个子网最多有多少个主机地址可以使用？_____CCNA Exploration路由协议和概念：EIGRP 实验9.6.2：挑战难关－EIGRP 配置实验所有内容版权所有© 1992–2007 Cisco Systems, Inc. 保留所有权利。
本文档为Cisco 公开信息。
第 3 页（共8 页）步骤3：为拓扑图的网络分配子网地址。
1. 将网络172.16.0.0/16 的子网0 分配给HQ 的LAN 子网。
该子网的网络地址是多少？___________________________2. 将网络172.16.0.0/16 的子网1 分配给BRANCH1 的LAN 子网。
该子网的网络地址是多少？___________________________3. 将网络172.16.0.0/16 的子网2 分配给BRANCH2 的LAN 子网。
该子网的网络地址是多少？___________________________4. 将网络192.168.1.16/28 的子网0 分配给HQ 路由器与BRANCH1 路由器之间的链路。
该子网的网络地址是多少？___________________________5. 将网络192.168.1.16/28 的子网1 分配给HQ 路由器与BRANCH2 路由器之间的链路。
该子网的网络地址是多少？___________________________6. 将网络192.168.1.16/28 的子网2 分配给BRANCH1 路由器与BRANCH2 路由器之间的链路。
该子网的网络地址是多少？_____________________________任务2：确定接口地址。
步骤1：为设备接口分配适当的地址。
1. 将网络209.165.200.224/30 的第一个有效主机地址分配给HQ 路由器的环回接口。
2. 将HQ 的LAN 网络的第一个有效IP 地址分配给HQ 路由器的LAN 接口。
3. 将HQ 的LAN 网络的最后一个有效IP 地址分配给PC2。
4. 将BRANCH1 的LAN 网络的第一个有效IP 地址分配给BRANCH1 路由器的LAN 接口。
5. 将BRANCH1 的LAN 网络的最后一个有效IP 地址分配给PC1。
6. 将BRANCH2 的LAN 网络的第一个有效IP 地址分配给BRANCH2 路由器的LAN 接口。
7. 将BRANCH2 的LAN 网络的最后一个有效IP 地址分配给PC3。
8. 将HQ 与BRANCH1 之间链路网络的第一个有效IP 地址分配给HQ 路由器的Serial 0/0/0 接口。
9. 将HQ 与BRANCH1 之间链路网络的最后一个有效IP 地址分配给Branch1 路由器的Serial 0/0/0接口。
10. 将HQ 与BRANCH2 之间链路网络的第一个有效IP 地址分配给HQ 路由器的Serial 0/0/1 接口。
11. 将HQ 与BRANCH2 之间链路网络的最后一个有效IP 地址分配给Branch2 路由器的Serial0/0/1接口。
12. 将BRANCH1 与BRANCH2 之间链路网络的第一个有效IP 地址分配给BRANCH1 路由器的Serial 0/0/1 接口。
13. 将BRANCH1 与BRANCH2 之间链路网络的最后一个有效IP 地址分配给BRANCH2 路由器的Serial 0/0/0 接口。
步骤2：在拓扑图下方的表格中记录要使用的地址。
CCNA Exploration路由协议和概念：EIGRP 实验9.6.2：挑战难关－EIGRP 配置实验所有内容版权所有© 1992–2007 Cisco Systems, Inc. 保留所有权利。
本文档为Cisco 公开信息。
第 4 页（共8 页）任务3：准备网络。
步骤 1 布置一个与拓扑图中类似的网络。
您可以在实验中使用任何路由器，只要它具备拓扑图中所要求的接口即可。
步骤 2 清除路由器中的现有配置。
任务4：执行基本的路由器配置。
按照以下指导说明对BRANCH1、BRANCH2、HQ 和ISP 路由器执行基本的配置：1. 配置路由器的主机名。
2. 禁用DNS 查找。
3. 配置执行模式口令。
4. 配置当日信息标语。
5. 配置控制台连接口令。
6. 配置VTY 连接口令。
7. 将控制台和虚拟终端线路自动提供的消息和调试输出与所请求的输出以及提示相同步。
8. 将执行超时配置为15 分钟。
任务5：配置并激活串行地址和以太网地址。
步骤1：配置HQ 、BRANCH1 和BRANCH2 路由器的接口。
使用拓扑图下面表格中的IP 地址配置HQ、BRANCH1 和BRANCH2 路由器的接口。
完成后，务必将运行配置保存到路由器的NVRAM 中。
步骤2：配置以太网接口。
使用拓扑图下方地址表中的IP 地址配置PC1、PC2 和PC3 的以太网接口。
任务6：检验与下一跳设备的连通性。
现在，终端设备之间应该无法连通。
不过，您可以测试两台路由器之间以及终端设备与其默认网关之间的连通性。
步骤1：检验路由器的连通性。
检验HQ 路由器、BRANCH1 路由器和BRANCH2 路由器是否可通过WAN 链路ping 通每台相邻路由器。
步骤2：检验PC 的连通性。
检验PC1、PC2 和PC3 是否可以ping 通各自的默认网关。
CCNA Exploration路由协议和概念：EIGRP 实验9.6.2：挑战难关－EIGRP 配置实验所有内容版权所有© 1992–2007 Cisco Systems, Inc. 保留所有权利。
本文档为Cisco 公开信息。
第 5 页（共8 页）任务7：在BRANCH1 路由器上配置EIGRP 路由。
思考在BRANCH1 路由器发出的EIGRP 更新中需包含哪些网络。
在BRANCH1 路由表中显示了哪些直连网络？________________________________________________________________________________________________________________________这些网络是否需要在network 语句中包含子网掩码信息？__________启用EGIRP 并在路由更新中包含相连的网络应使用哪些命令？________________________________________________________________________________________________________________________________________________________________启用EGIRP ，以包含VLSM 信息而不是有类边界处的总结路由，应使用什么命令？________________________________________是否有不需要发送EIGRP 更新的路由器接口？__________在这些接口上禁用EIGRP 更新，应使用什么命令？________________________________________任务8：在HQ 路由器上配置EIGRP 路由和静态路由。
思科模拟器试验基础指导书
Packet Tracer 5.0软件使用教程进一步详解前言可以这样说，我用过有许多好旳网络模拟软件，其中不乏有特别优秀旳！例如Boson 旳Boson NetSim for CCNA 6.0就很优秀。
但是自从我用了Packet Tracer这个思科官方模拟软件后，我发现竟有更优秀旳。
她旳最新版本是Packet Tracer 5.0，直到目前我使用这个工具仍然是爱不释手，好了闲话不多说，工作！网络上有有关Packet Tracer旳所谓“教程”，但是都只是皮毛，今天我从如下三个方面入手简介Packet Tracer 5.0这个软件。
力求做到“进一步、详解”。
此外我不反对人们转载这篇文章，但是我但愿朋友转载后请注明链接：第一篇、熟悉界面一、设备旳选择与连接在界面旳左下角一块区域，这里有许多种类旳硬件设备，从左至右，从上到下依次为“路由器”、“互换机”、“集线器”、“无线设备”、“设备之间旳连线（Connections）”、“终端设备”、“仿真广域网”、以及“Custom Made Devices（自定义设备）”。
下面着重讲一下“设备之间旳连线：Connections”，用鼠标点一下它之后，在右边你会看到多种类型旳线，依次为Automatically Choose Connection Type（自动选线，万能旳，一般不建议使用，除非你真旳不懂得设备之间该用什么线）、控制线、直通线、交叉线、光纤、电话线、同轴电缆、DCE、DTE。
其中DCE和DTE是用于路由器之间旳连线。
实际当中，你需要把DCE和一台路由器相连，DTE和另一台设备相连。
而在这里，你只需选一根就是了，若你选了DCE这一根线，则和这根线先连旳路由器为DCE，配备该路由器时需配备时钟哦。
交叉线只在路由器和电脑直接相连，或互换机和互换机之间相连时才会用到。
注释：那么Custom Made Devices（自定义设备）是做什么旳呢？通过实验发现：当我们用鼠标单击不放开左键把位于第一行旳第一种设备也就是Router中旳任意一种拖到工作区，然后再拖一种然后我们尝试用串行线Serial DTE连接两个路由器时发现，她们之间是不会正常连接旳，因素是这两个设备初始化对然虽然都是模块化旳，但是没有添加，例如多种串口等等。
思科路由部分11个实验项目
思科路由部分11个实验项目：全程记录+讲解+知识点思科路由部分11个实验项目：全程记录+讲解+知识点实验基于Dynamips-0.2.6-Rc4 | unzip-c3620-i-mz.122-37.bin |unzip-c3640-js-mz.124-10 with NM-16ESW实验平台双Xeon 3.0 4G ECC 运行稳定后CPU 40%左右实验1：在P1范围内实现RIPv2实验2：在P1范围内实现基于RIPv2的等价负载均衡实验3：在P1范围内实现基于RIPv2的Key-Chain密钥实验实验4：在P2范围内实现IGRP的非等价负载均衡实验5：全区域中通过桢中继实现RIPv2路由协议 + 密钥验证实验6：全区域中实现EIGRP路由+FR+非等价负载均衡+验证实验7：OSPF基本配置[P1区域内配置]+DR/BDR考察实验8：单区域NBMA环境OSPF实现+验证实验9：多区域OSPF实现实验10：简单的路由重发布末节区域完全末节区域 NSSA区域 Virtual-Link实验11：被动接口路由更新过滤策略路由路由单项重发布以及AD/Metric更改路由双向重发布P1配置部分P1R1-P1R2192.168.1.1 - 192.168.1.2 /24 P1R1上配置Lo0 200.200.200.200 /24 P1R1-P1R3192.168.2.1 - 192.168.2.2 /24P1R3-P1R4192.168.3.1 - 192.168.3.2 /24P1R2-P1R4192.168.4.1 - 192.168.4.2 /24P1R1-BBR1 - 10.0.0.2 /8P1R2-BBR1 - 10.0.0.3 /8P2配置部分P2R1-P2R2172.16.1.1 - 172.16.1.2 /16 P2R1上配置Lo0 100.100.100.100 /8 P2R1-P2R3172.17.1.1 - 172.17.1.2 /16P2R3-P2R4172.18.1.1 - 172.18.1.2 /16P2R2-P2R4172.19.1.1 - 172.19.1.2 /16P2R1-BBR2 - 11.0.0.2 /8P2R2-BBR2 - 11.0.0.3 /8BBR配置部分BBR1-BBR2219.146.241.1 -219.146.241.2 /24BBR1 s0/0.1 -s0/0.210.0.0.1BBR2 s0/0.1 -s0/0.211.0.0.1BBR2-SW1219.146.242.1 - 219.146.242.2BBR1-SW2219.146.243.1 - 219.146.243.2SW1-SW2219.146.244.1 - 219.146.244.2SR配置部分SR1-SW1 101.0.0.1 - 101.0.0.2SR2-SW1 102.0.0.1 - 102.0.0.2SR3-SW2 103.0.0.1 - 103.0.0.2SR4-SW2 104.0.0.1 - 104.0.0.2SR1:lo0 105.0.0.1 Lo1 106.0.0.1SR2:lo0 107.0.0.1 Lo1 108.0.0.1实验1：在P1范围内实现RIPv2[P1R1]router ripver 2net 192.168.1.0net 192.168.2.0net 200.200.200.0[P1R2]router ripver 2net 192.168.1.0net 192.168.4.0[P1R3]router ripver 2net 192.168.2.0net 192.168.3.0[P1R4]router ripver 2net 192.168.3.0net 192.168.4.0验证结果，P1R1[Copy to clipboard]CODE:sh ip route：C 200.200.200.0/24 is directly connected, Loopback0R 192.168.4.0/24 [120/2] via 192.168.2.2, 00:00:22, FastEthernet0/0C 192.168.1.0/24 is directly connected, Serial1/1C 192.168.2.0/24 is directly connected, FastEthernet0/0R 192.168.3.0/24 [120/1] via 192.168.2.2, 00:00:22, FastEthernet0/0 注意：区分RIP两个版本，配置时候必须配置相同的rip version，虽然有办法让他们协同工作，但是基本上没什么意义RIPV1分类路由,没30秒发送一次更新分组,分组中不包含子网掩码信息,不支持 VLSM,默认进行边界自动路由汇总,且不可关闭,所以该路由不能支持非连续网络.不支持身份验证. 使用跳数作为度量,管理距离 120.每个分组中最多只能包含25个路由信息.使用广播进行路由更新.RIPV2无类路由,发送分组中含有子网掩码信息,支持VLSM,但默认该协议开启了自动汇总功能,所以如需向不同主类网络发送子网信息,需要手工关闭自动汇总功能(no auto-summary),RIPV2只支持将路由汇总至主类网络,无法将不同主类网络汇总,所以不支持CIDR.使用多播224.0.0.9进行路由更新,只有对应的多播MAC地址能够响应分组,在MAC层就能区分是否对分组响应.支持身份验证.分类路由选择协议,当发送路由分组的接口所处子网与分组相关的子网属于同一主类网络,那么路由器在该接口可以把具体的子网发送出去.路由器假设该接口与分组子网使用相同的子网掩码.什么是连续子网:属于同一主类网络,使用相同的子网掩码就是连续的子网.否则就是非连续子网.在接口上手工汇总命令:ip summary-address rip 被汇总子网被汇总子网掩码RIP 使用UDP(用户报文协议)520端口传输路由更新分组RIP只能做等价负载均衡实验2 在P1范围内实现基于RIPv2的等价负载均衡P1R1上的Lo0为200.200.200.200，作为此实验的目的IP[P1R4]int f0/0no ip route-cacheint s1/0no ip route-cacheaccess-list 101 permit ip icmp any 200.200.200.0 0.0.0.255debug ip pac 101验证结果[P1R2]router ripver 2net 192.168.1.0net 192.168.4.0[P1R3]router ripver 2net 192.168.2.0net 192.168.3.0[P1R4]router ripver 2net 192.168.3.0net 192.168.4.0P1R4上sh ip route，可以看到[Copy to clipboard]CODE:Gateway of last resort is not setR 200.200.200.0/24 [120/2] via 192.168.4.1, 00:00:16, FastEthernet0/0 [120/2] via 192.168.3.1, 00:00:09, Serial1/0C 192.168.4.0/24 is directly connected, FastEthernet0/0R 192.168.1.0/24 [120/1] via 192.168.4.1, 00:00:16, FastEthernet0/0 R 192.168.2.0/24 [120/1] via 192.168.3.1, 00:00:09, Serial1/0C 192.168.3.0/24 is directly connected, Serial1/0到达200.200.200.0网段的metric完全相同，并且通过两个出口P1R4#ping 200.200.200.200 re 2[Copy to clipboard]CODE:Type escape sequence to abort.Sending 2, 100-byte ICMP Echos to 200.200.200.200, timeout is 2 seconds:!!Success rate is 100 percent (2/2), round-trip min/avg/max = 12/14/16 msP1R4#16:00:24: IP: tableid=0, s=192.168.4.2 (local), d=200.200.200.200 (FastEthernet0/0), routed via RIB16:00:24: IP: s=192.168.4.2 (local), d=200.200.200.200 (FastEthernet0/0), len 100, sending16:00:24: IP: tableid=0, s=192.168.3.2 (local), d=200.200.200.200 (Serial1/0), routed via RIB16:00:24: IP: s=192.168.3.2 (local), d=200.200.200.200 (Serial1/0), len 100, sending注意1.route-cache是进程交换, ip route-cache是快速交换, ip route-cache optimum是最优交换, route-cache distributed是分布式最优,负载均衡需要切换为进程交换（根据分组处理，而不是目的地），7000以上系列需要no ip cef2.通过定义ACL定义过滤，然后debug抓取特定的数据包，可以最优化显示debug结果均衡负载的知识：均衡负载可以是基于目标地址或者是基于每个packet的所谓基于目标地址的均衡负载,是说假如有2条到达目标地址的路径,那么第一个packet将通过第一条链路到达第一个目标设备,第二个packet将通过第二条链路到达第二个目标设备,第三个packet又将通过第一条链路到达第三个目标设备等等,以次类推.当Cisco路由器工作在默认的交换模式,Fast Switching(快速交换)模式下,就使用这种类型的均衡负载 Fast Switching的工作原理是:当路由器对第一个packet进行发往目标地址的处理的时候,先查看路由表和选择出口接口,然后获取组成 frame的信息(比如ARP表的查询)并进行封装,然后传输.之前获取的这些路由和数据链路信息将被保存在快速交换的cache中.接下来,当有要到达和第一个包相同的目标地址的包的时候,就可以不进行路由表和ARP表的查询,直接对packet进行交换快速交换降低了CPU的占用和处理时间,并意味着去往某个目标地址的packet都从相同的路由器接口被路由出去.当有到达同一网络不同主机的packet,路由器可能会吧这些packet通过另外一条链路进行路由.因此,路由器能做的最好的就是给予目标地址的均衡负载所谓基于基于packet的均衡负载,是说假如有2条到达目标地址的路径,那么第一个packet将通过第一条链路到达目标设备,第二个packet将通过第二条链路到达目标设备,第三个packet又将通过第一条链路到达目标设备等等,以次类推.(这里考虑的是等价的均衡负载) Cisco路由器工作在Process Switching(进程交换)模式的时候就采用基于packet的均衡负载进程交换,是指每次对packet的交换,都要查询路由表,选择出口接口和查询数据链路信息,因为每次的路由决策都是独立的.要在某个接口打开进程交换模式,使用no ip route-cache命令.实验3 在P1范围内实现基于RIPv2的Key-Chain密钥实验 [P1R1]key chain ciscokey 1key-string mypasswordint f0/0ip rip auth key-chain ciscoip rip auth mode md 5int s1/1ip rip auth key-chain ciscoip rip auth mode md5验证结果在P1R1上定义密钥以后，分别在s1/1和f0/0上面启用，在其他路由器并没有启用相同的密钥的时候，通过debug ip rip eve查看：16:18:45: RIP: ignored v2 packet from 192.168.1.2 (invalid authentication)sh ip route查看R 192.168.3.0/24 is possibly down, routing via 192.168.2.2, FastEthernet0/0 说明因为密钥匹配原因，packet ignored，并且路由条目状态变化为possibly down在P1R2上定义同样密钥后debug 信息显示Page 5 of Cisco Tec! - Powered by Discuz! Board 31P1R4上sh ip route，可以看到16:31:16: RIP: received packet with MD5 authentication认证成功附加部分在P1R2上采用同样密钥，但是在接口上应用的时候如果采用明文方式 ip rip auth mod text(P1R1采用MD5加密)因为两边不匹配，则一样会invalid authentication注意可以在路由器上配置RIPv2消息认证包括：明文或MD5加密密码在钥匙链(key-chain)上定义多个秘钥(key)或密码，后者可选定义秘钥链名称：key chain test定义秘钥 key 1定义密码key-string cisco在接口上启用 int e0/0 ip rip authentication key-chain test定义发送方式 ip rip authtication mode md5记住，钥匙链-钥匙-钥匙的凹凸代表密码，必须在个锁(接口)上使用此钥匙(引用)sh ip pro可以查看version和keychain情况Default version control: send version 2, receive version 2 Interface Send Recv Triggered RIP Key-chain FastEthernet0/0 2 2 ciscoSerial1/1 2 2 ciscoLoopback0 2 2实验4 在P2范围内实现IGRP的非等价负载均衡等价负载均衡同RIP部分，设置上没什么特殊之处[P2R4]int f0/0bandwidth 10000no ip route-cacheint s1/0bandwidth 1000no ip route-cacherouter igrp 100vari 10access-list 101 permit ip icmp any 100.100.100.0 0.0.0.255debug ip pac 101验证结果使用sh int f0/0察看其默认BW为BW 100000 Kbit使用sh int s1/0察看其默认BW为BW 1544 Kbit但是奇怪的是，我还没有设置variance,且BW不同的情况下，基于Dynamips的metric计算值竟然相同，先不管它I 100.0.0.0/8 [100/8986] via 172.19.1.1, 00:00:09, FastEthernet0/0[100/8986] via 172.18.1.1, 00:00:18, Serial1/0如果只是设置了带宽，则所有的pac将从f0/0发出[Copy to clipboard]CODE:P2R4#ping 100.100.100.100 re 2Type escape sequence to abort.Sending 2, 100-byte ICMP Echos to 100.100.100.100, timeout is 2 seconds:!!Success rate is 100 percent (2/2), round-trip min/avg/max = 12/14/16 msP2R4#00:54:07: IP: tableid=0, s=172.19.1.2 (local), d=100.100.100.100 (FastEthernet0/0), routed via RIB00:54:07: IP: s=172.19.1.2 (local), d=100.100.100.100 (FastEthernet0/0), len 100, sending00:54:07: IP: tableid=0, s=172.19.1.2 (local), d=100.100.100.100 (FastEthernet0/0), routed via RIB00:54:07: IP: s=172.19.1.2 (local), d=100.100.100.100 (FastEthernet0/0), len 100,sending16:31:16: RIP: received packet with MD5 authentication认证成功附加部分在P1R2上采用同样密钥，但是在接口上应用的时候如果采用明文方式 ip rip auth mod text(P1R1采用MD5加密)因为两边不匹配，则一样会invalid authentication设置好variance以后，sh ip routeI 100.0.0.0/8 [100/8986] via 172.19.1.1, 00:01:09, FastEthernet0/0[100/12510] via 172.18.1.1, 00:00:16, Serial1/0两条路出来了，然后观察抓包即可[Copy to clipboard]CODE:P1R4#ping 100.100.100.100 re 2Type escape sequence to abort.Sending 2, 100-byte ICMP Echos to 100.100.100.100, timeout is 2 seconds:!!Success rate is 100 percent (2/2), round-trip min/avg/max = 12/14/16 msP1R4#00:58:24: IP: tableid=0, s=172.19.1.1 (local), d=100.100.100.100 (FastEthernet0/0), routed via RIB00:58:24: IP: s=172.19.1.1 (local), d=100.100.100.100 (FastEthernet0/0), len 100, sending00:58:24: IP: tableid=0, s=172.18.1.1 (local), d=100.100.100.100 (Serial1/0), routed via RIB00:58:24: IP: s=172.18.1.1 (local), d=100.100.100.100 (Serial1/0), len 100, sending注意：设置BW中的两个错误1.将两个BW值一个500000 一个1500，设置variance 为 334，5000000/1500=333，但是经过实验，variance设置范围为1-1282.设置BW值不适当的时候，可能会导致sh ip route显示possiblydown,这个时候重新启用IGRP即可知识点：IP协议出现最早，最大跳数只支持15跳，只适合小型网络；IGRP是Cisco公司为了弥补RIP的缺陷而开发设计，适合更大的网络，最大支持255跳，为了减轻网络的负担，将默认的更新周期从RIP的30秒改为90秒，但是这也造成了网络拓扑变化时收敛速度变迟缓了。
Packet Tracer 5.0建构CCNA实验攻略(5
Packet Tracer 5.0建构CCNA实验攻略(5)——WLAN2008-10-04 23:29Packet Tracer 5.0是一款非常不错的Cisco(思科)网络设备模拟器，对于想考思科初级认证（如CCNA）的朋友们来说，Packet Tracer 5.0是非常不错的选择。
通常我们周围并没有那么多思科的设备供我们学习调试，参加培训费用很贵，上机实践的机会还是有限的，利用Packet Tracer 5.0练习思科IOS操作命令很不错的。
近日，在网上下载了思科CCNA640-802指导用书，打算根据此教程与诸位网友共同分享Packet Tracer 5.0的使用方法与技巧，也借此抛砖引玉。
Packet Tracer 5.0对网络设备的模拟很真实，在Packet Tracer 5.0中操作与真实中操作设备几乎相当。
一、配置实例拓扑图图一拓扑图的说明：Packet Tracer 5.0中无线设备是Linksys WRT300N 无线路由器，该无线路由器共有四个RJ45插口，一个WAN口，四个LANEthernet口；计算机都配置有无线网卡模块，需要我们手动添加该无线网卡模块。
计算机添加了无线网卡后会自动与Linksys WRT300N相连。
在上图中，我另添加了一台计算机与无线路由器的Ethernet端口相连，对Linksys WRT300N进行配置。
以下是为计算机添加无网卡的步骤，先要关闭计算机电源：图二移去计算机的中有线网卡，按箭头方向拖动图三此时，插槽为空图四拖动添加无线网卡图五成功添加无线卡二、配置Linksys WRT300N配置pc3的ip地址与Linksys WRT300N (默认ip:192.168.0.1)在同一网段。
双击图一中的PC3，然后切换到“Desktop”选项卡：图六图七双击“Web Browser”图标运行web浏览器图八以web的方式配置Linksys WRT300N图九配置WLAN的SSID，无线路由器与计算机无线网卡的SSID相同图十配置wep加密密钥如果对WLAN有兴趣，可以更多地配置，使用更多的功能。
思科实验报告
2.HUB（集线器）或交换机1台；
3.制作完成的直通双绞线若干；
4•机房的电脑能上网。
三、实验内容
1.每个学生申请一个邮箱，交给老师；
2.老师在AC网站上导入学生信息，系统会将每个学生的ID号和
Password自动发至学生注册的邮箱；
3•然后学员在浏览器中输入以下地址登录全球思科网站：
Win2000或Win XP系统）;
2.HUB（集线器）或交换机1台；
3.十字螺丝刀、压线钳各2把，测线仪2个；
4.水晶头和超五类双绞线若干；
三、实验内容
1.使用所提供的网线制作工具（压线钳和测线仪）和器材参照T568B
标准制作直通双绞线；
2.使用所提供的网线制作工具（压线钳和测线仪）和器材参照T568B
网络应用基础课程实验报告
院 系：
专 业：
班 级：
指导老师：
学 号：
姓 名：
实验一Google地球和维基3
实验二AC网站注册6
实验三网线制作1.0
实验四Ad-Hoc点对点无线局域网方案13
实验五基本结构型无线局域网方案17
实验六交换机的基本配置2 1
实验学时
2
实验时间
实验地点
同组成员
指导老师:
实验一
一、实验目的
2•什么OSI模型？OSI模型各层从最高层到最低层的正确顺序是什么 样的？
OSI开放式系统互联。一般都叫OSI参考模型
是ISO（国际标准化组织）组织在1985年研究的网络互联模型。
最早的时候网络刚刚出现的时候，很多大型的公司都拥有了网络技术公
司内部计算机可以相互连接。可以却不能与其它公司连接。因为没有一个 统一的规范。计算机之间相互传输的信息对方不能理解。所以不能互联。
cisco_Packet_Tracer_5使用手册
Packet Tracer 5使用手册------CCNA配置手册Packet Tracer 在CCNA中的使用Cisco网络技术学院专用目录Packet Tracer 建构CCNA实验攻略(1)——配置Cisco交换机......................... 错误!未定义书签。
Packet Tracer 建构CCNA实验攻略(2)——配置VLAN ..................................... 错误!未定义书签。
Packet Tracer 建构CCNA实验攻略(3)——Cisco VTP ....................................... 错误!未定义书签。
Packet Tracer 建构CCNA实验攻略(4)——STP生成树协议 ............................ 错误!未定义书签。
Packet Tracer 建构CCNA实验攻略(5)——WLAN ............................................. 错误!未定义书签。
Packet Tracer 建构CCNA实验攻略(6)——配置单个的路由器 ....................... 错误!未定义书签。
Packet Tracer 建构CCNA实验攻略(7)——配置静态路由 ............................... 错误!未定义书签。
Packet Tracer 建构CCNA实验攻略(8)——配置动态路由RIP ......................... 错误!未定义书签。
Packet Tracer 建构CCNA实验攻略(9)——Cisoc EIGRP .................................... 错误!未定义书签。
Packet Tracer 建构CCNA实验攻略(10)——配置单区域OSPF ........................ 错误!未定义书签。
CISCO实验5

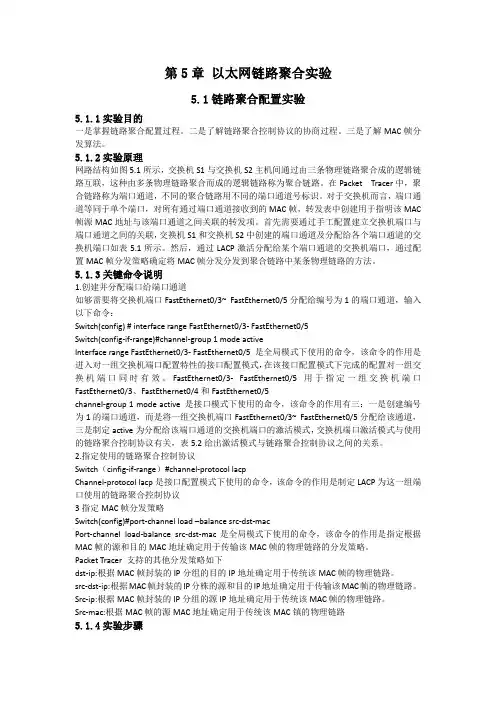

第5章以太网链路聚合实验5.1链路聚合配置实验5.1.1实验目的一是掌握链路聚合配置过程。
