人教版高中物理选修3-2知识点梳理重点题型（常考知识点）巩固练习互感和自感、涡流【学习目标】1、知道什么是互感现象和自感现象。
2、知道自感系数是表示线圈本身特征的物理量，知道它的单位及其大小的决定因素。
3、能够通过电磁感应部分知识分析通电、断电自感现象的原因。
4、知道涡流是如何产生的，知道涡流对人类有利和有害的两方面，以及如何利用涡流和防止涡流。
【要点梳理】要点一、互感现象两个线圈之间没有导线相连，但当一个线圈中的电流变化时，它所产生的变化的磁场会在另一个线圈中产生感应电动势，这种现象称为互感，产生的感应电动势叫互感电动势。
要点诠释：（1）互感现象是一种常见的电磁感应现象，它不仅发生于绕在同一铁芯上的两个线圈之间，而且可以发生于任何相互靠近的电路之间。
（2）互感现象可以把能量从一个电路传到另一个电路。
变压器就是利用互感现象制成的。
（3）在电子电路中，互感现象有时会影响电路的正常工作，应设法减小电路间的互感。
要点二、自感现象1．实验如图甲所示，首先闭合S 后调节R ，使12A A 、亮度相同，然后断开开关。
再次闭合S ，灯泡2A 立刻发光，而跟线圈L 串联的灯泡1A 却是逐渐亮起来的。
如图乙所示电路中，选择适当的灯泡A 和线圈L ，使灯泡A 的电阻大于线圈L 的直流电阻。
断开S 时，灯A 并非立即熄灭，而是闪亮一下再逐渐熄灭。
图甲实验叫通电自感。
在闭合开关S 的瞬间，通过线圈L 的电流发生变化而引起穿过线圈L 的磁通量发生变化，线圈L 中产生感应电动势，这个感应电动势阻碍线圈中电流的增大，通过灯泡1A 的电流只能逐渐增大，所以1A 只能逐渐变亮。
图乙实验叫断电自感。
断开S 的瞬间，通过线圈L 的电流减弱，穿过线圈的磁通量很快减小，线圈L 中出现感应电动势。
虽然电源断开，但由于线圈L 中有感应电动势，且和A 组成闭合电路，使线圈中的电流反向流过灯A ，并逐渐减弱由于L 的直流电阻小于灯A 的电阻，其原电流大于通过灯A 的原电流，故灯闪亮一下后才逐渐熄灭。
互感、自感和涡流
互感、自感和涡流学习目标：1．知道互感现象，以及互感现象在电工技术和电子技术中的广泛应用。
2．了解自感现象，认识自感电动势对电路中电流的影响。
3. 掌握自感系数，知道它的意义、单位及其大小的决定因素。
4．能够通过电磁感应部分知识分析通电、断电自感现象的原因及磁场的能量转化问题。
5. 了解涡流、电磁阻尼和电磁驱动知识要点：一、互感互感定义：互感电动势：说明：互感现象的本质就是一种利用互感现象，可以把能量从一个线圈传递到另一个线圈。
因此，互感现象在电工技术和电子技术中有广泛的应用。
例如：变压器，收音机里的磁性天线二、自感（1）自感现象定义：自感电动势：（2）自感电动势的大小与什么因素有关？公式为线圈的自感系数与线圈的等因素有关，自感系数的单位是，符号，更小的单位有，1H= mH，1H= μH。
(3)通电自感和断电自感的比较(课本演示实验) 通电自感演示实验是图现象：断电自感演示实验是图现象：思考：(1)图4在断电瞬间A1和A2亮度各怎样变化？（2）图5断电瞬间小灯泡是否更亮一些？如果要更亮的条件是什么？亮暗与自感系数有无关系？三、涡流1. 涡流（1）把块状金属放在中，或者让它放在磁场中时，金属内将产生感应电流，这种电流在金属块内自成闭合电路，很像水的漩涡，因此叫（2）产生：把金属块放在中，或让它在磁场中时，金属块内都会形成涡流。
（3）特点：整块金属的电阻很，涡流往往会很。
（4）应用涡流热效应的应用，如涡流磁效应的应用，如（5）防止：电动机、变压器等设备中应防止涡流过大而导致浪费能量，损坏电器。
a）途径一：增大铁芯材料的b）途径二：用相互绝缘的叠成的铁芯代替铁芯2. 电磁阻尼：当导体在磁场中运动时，感应电流会使导体受到安培力，安培力的方向总是 ，这种现象称为电磁阻尼。
应用：如磁电式仪表3. 电磁驱动：如果磁场 导体运动，在导体中会产生感应电流，感应电流使导体受到安培力的作用，安培力使导体运动起来，这种作用常常称为电磁驱动。
电磁感应中的自感与互感
电磁感应中的自感与互感自感（自感应）和互感（互感应）是电磁感应中的两个重要概念。
它们描述了电流变化所产生的磁场对电路中其他线圈或电流的影响。
本文将详细介绍自感和互感的定义、原理及应用。
一、自感（自感应）自感是指电流通过线圈时，在线圈内部产生的磁场引起的感应电动势。
当电流通过一个线圈时，线圈内部的磁场变化，产生感应电动势。
根据法拉第电磁感应定律，感应电动势的大小与电流的变化率成正比。
自感系数L用来描述线圈的自感大小，单位为亨利（H）。
自感现象在电路中具有重要的作用。
首先，自感限制了电流的变化速度。
当电路开关打开或关闭时，线圈内的自感会阻碍电流变化，导致电流的“冲击”效应。
这也是为什么要在开关电路中使用电感等元件的原因之一。
其次，自感也影响电路中的交流信号。
交流信号在线圈中产生交变的磁场，从而引起感应电动势。
自感使得线圈对不同频率的交流信号具有不同的阻抗。
在高频电路中，自感对电路的阻抗有显著影响。
二、互感（互感应）互感是指当两个或更多的线圈靠近时，其中一个线圈中的变化电流在其他线圈中引起感应电动势。
互感现象的存在基于电磁感应定律，即磁场的变化会导致感应电动势的产生。
互感是电磁感应的重要应用之一。
它在变压器中起着关键作用，实现了电压和电流的变换。
变压器由两个或更多线圈组成，当其中一个线圈中的交流电流变化时，产生的磁场被其他线圈感应，从而在这些线圈中引起电压的变化。
此外，互感还广泛应用于电子领域中的滤波器、耦合电容器等元件中。
通过合理设计线圈之间的互感关系，可以实现信号的转换、过滤和传递等功能。
总结：电磁感应中的自感和互感是描述线圈中磁场变化对电路的影响的重要概念。
自感影响电路中电流的变化速度和交流信号的阻抗，而互感实现了电压和电流的转换。
它们在电路设计和电子技术中有着广泛的应用，对于实现各种功能和优化电路性能起着关键作用。
注：本文内容仅供参考，如需详细了解电磁感应中的自感和互感，请参考相关教材或专业资料。
电磁感应中的互感与自感现象解析
电磁感应中的互感与自感现象解析电磁感应是电磁学中的一个重要概念，它描述了电流变化所引起的磁场变化，以及磁场变化所引起的电流变化。
在电磁感应的过程中，互感与自感是两个重要的现象。
互感是指两个或多个线圈之间通过磁场相互作用而产生的电压变化的现象。
当一个线圈中的电流变化时，它所产生的磁场会穿过另一个线圈，从而引起另一个线圈中的电流变化。
这种现象在变压器中得到了广泛应用。
变压器的原理就是利用互感现象，通过改变线圈的匝数比例来改变电压大小。
自感是指一个线圈中的电流变化所引起的自身电压变化的现象。
当一个线圈中的电流变化时，它所产生的磁场会穿过自身，从而引起自身的电压变化。
这种现象在电感器中得到了广泛应用。
电感器可以根据电流的变化来测量电流的大小。
互感和自感是相互关联的，它们都是由于电流变化所引起的磁场变化。
互感是线圈之间的相互作用，而自感是线圈内部的自身作用。
它们都遵循法拉第电磁感应定律，即磁通量的变化率等于感应电动势。
在实际应用中，互感和自感有着广泛的应用。
除了变压器和电感器之外，它们还被应用于电动机、发电机、无线电通信等领域。
在电动机中，互感和自感的相互作用使得电能转化为机械能；在发电机中，互感和自感的相互作用使得机械能转化为电能；在无线电通信中，互感和自感的相互作用使得电信号的传输成为可能。
除了实际应用外，互感和自感还有着深刻的物理原理。
它们揭示了电磁场的本质和电磁波的传播规律。
通过对互感和自感的研究，科学家们深入理解了电磁感应的机制，为电磁学的发展做出了重要贡献。
总之，互感和自感是电磁感应中的重要现象，它们描述了电流变化所引起的磁场变化，以及磁场变化所引起的电流变化。
互感和自感在实际应用中有着广泛的应用，同时也揭示了电磁场的本质和电磁波的传播规律。
通过深入研究互感和自感，我们可以更好地理解电磁学的基本原理，推动科学技术的发展。

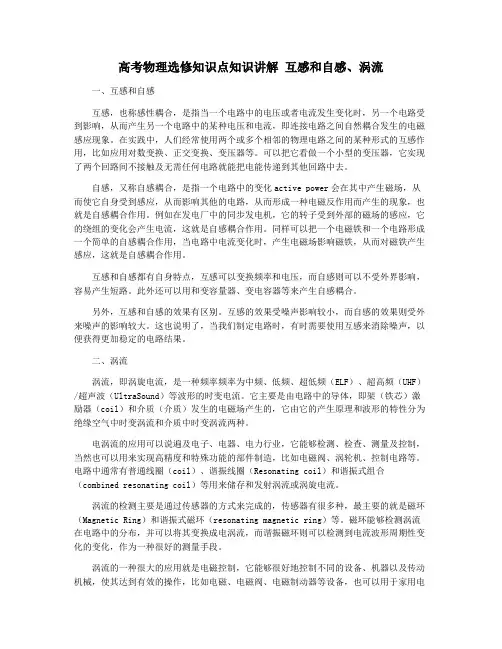

高考物理选修知识点知识讲解 互感和自感、涡流
高考物理选修知识点知识讲解互感和自感、涡流一、互感和自感互感，也称感性耦合，是指当一个电路中的电压或者电流发生变化时，另一个电路受到影响，从而产生另一个电路中的某种电压和电流，即连接电路之间自然耦合发生的电磁感应现象。
在实践中，人们经常使用两个或多个相邻的物理电路之间的某种形式的互感作用，比如应用对数变换、正交变换、变压器等。
可以把它看做一个小型的变压器，它实现了两个回路间不接触及无需任何电路就能把电能传递到其他回路中去。
自感，又称自感耦合，是指一个电路中的变化active power会在其中产生磁场，从而使它自身受到感应，从而影响其他的电路，从而形成一种电磁反作用而产生的现象，也就是自感耦合作用。
例如在发电厂中的同步发电机，它的转子受到外部的磁场的感应，它的绕组的变化会产生电流，这就是自感耦合作用。
同样可以把一个电磁铁和一个电路形成一个简单的自感耦合作用，当电路中电流变化时，产生电磁场影响磁铁，从而对磁铁产生感应，这就是自感耦合作用。
互感和自感都有自身特点，互感可以变换频率和电压，而自感则可以不受外界影响，容易产生短路。
此外还可以用和变容量器、变电容器等来产生自感耦合。
另外，互感和自感的效果有区别。
互感的效果受噪声影响较小，而自感的效果则受外来噪声的影响较大。
这也说明了，当我们制定电路时，有时需要使用互感来消除噪声，以便获得更加稳定的电路结果。
二、涡流涡流，即涡旋电流，是一种频率频率为中频、低频、超低频（ELF）、超高频（UHF）/超声波（UltraSound）等波形的时变电流。
它主要是由电路中的导体，即架（铁芯）激励器（coil）和介质（介质）发生的电磁场产生的，它由它的产生原理和波形的特性分为绝缘空气中时变涡流和介质中时变涡流两种。
电涡流的应用可以说遍及电子、电器、电力行业，它能够检测、检查、测量及控制，当然也可以用来实现高精度和特殊功能的部件制造，比如电磁阀、涡轮机、控制电路等。
电路中通常有普通线圈（coil）、谐振线圈（Resonating coil）和谐振式组合（combined resonating coil）等用来储存和发射涡流或涡旋电流。
高考物理必考知识点详解—互感和自感
高考物理必考知识点详解—互感和自感互感和自感是电工学中非常重要的概念，它们是电子电路中起着关键作用的基本参数。
它们共同决定了电子电路中电压、电流和功率的响应，并控制着电子电路性能。
一般来说，互感是英文Inductance的缩写，它含义是一个电路中能够诱发一个激励电场产生一个电磁感应电场的电气特性，它表示传递电路的感应性。
通常情况下，互感也称作电感，它通常是一个电感器，有一个线圈和一个电子器件，其受到的外部电源的影响，产生一个感应电流和电压，这与环的匝数有关。
电感的表示一般使用L开头的单位：感度（Henry，H）或纳秒（Nano，Ln）。
自感是英文Capacitance的缩写，它是电路中能够出现电容性现象的特殊性质。
它表示电路中一个电容器的容量大小，也可以表示一个电容器部分或全部电路分立元件彼此之间的电容量。
自感作为一个电路参数，可以提供一种方式来应用电容到电路中，它根据电路中两个相距较近的电极之间的距离而不同。
电容的表示一般使用C开头的单位：法拉（farad， F）或皮法拉（pF）。
实际上，互感和自感通常是必需的，它们是两个重要的概念，任何电子电路都需要这两个参数，以保证其功能正常。
互感和自感电路参数具有高度的易变性，能够根据电路中电磁场的变化而变化。
电容和电感的当量（i.e.对于电路的同等影响）是一种重要的参数，它通常表示电路中电感和电容的综合，能够提供一种计算电路参数的捷径。
高考考试中常考互感和自感的内容涉及到电容和电感的定义、共振、交流电路的参数等。
其中，电容和电感线圈的定义在于电路中介绍使用了大量的电感和电容参数；电路中电感和电容的共振说明了电路可以实现自动激励，从而提高频率增益；电路参数是指电路由电容、电感和参考阻塞电路构成的参数，它们可以有效地控制着信号的强度和方向。
高考中使用此种参数，以显示某一特定电路中电容和电感的关系，也显示了微弱的利用参数，以实现特殊的功能，如减小噪音等。
总之，互感和自感是高考物理中的重要内容，考生在备考高考时，应了解电容和电感的概念、特性以及其在电子电路中的作用，从而及时掌握考试的知识点和考点，取得理想的考试成绩。
互感、自感和涡流
第七讲 互感、自感和涡流【知识要点】一、互感互感现象是一种常见的电磁感应现象，如图只要A 线圈的电路中可变电阻的阻值R 周期性地变化，那么A 和B 两个线圈之间就会发生互感现象。
例如电阻R 增大，A 中电流变小，B 线圈中磁通量减少产生感应电流，感应电流产生的磁场也会引起A 线圈中磁通量的变化，所以A 、B 两个线圈的磁通量是互相影响的，象这样两个互相靠近的线圈中只要有一个线圈中的电流变化，就会出现互感现象。
二、自感 1．自感现象（1）由于导体本身的电流发生变化而产生的电磁感应现象，叫做自感现象。
（2）在自感现象中产生的感应电动势，叫做自感电动势，它的作用总是阻碍导体中原来电流的变化。
自感电动势的方向：当原来电流增大时，自感电动势与原来电流方向相反； 当原来电流减小时，自感电动势与原来电流方向相同； 两个演示实验： （1）实验一：①电路图：如右图所示。
S 合上（接通电源），调节R 使A 1、A 2明暗程度相同，再调节R 1使两灯都正常发光，然后断开S 。
再接通S 时，观察两个小灯泡的亮度情况。
②实验现象：A 2灯立即正常发光，A 1逐渐变亮。
③分析产生这种现象的原因：（2）实验二：①电路图：如右图所示。
接通电路，灯泡A 正常发光后，断开S （切断电源）， 观察小灯泡的亮度情况。
②实验现象：灯泡A 闪亮一下再熄灭。
③分析产生这种现象的原因： （3）总结：由以上实验及分析可以看出：当导体中电流发生变化时，导体本身就会产生感应电动势，这个电动势总是阻碍导体中原电流的变化。
2．自感系数：自感电动势的大小跟什么有关系呢？A L S自感电动势跟所有感应电动势一样，是跟线圈中磁通量的变化率成正比的。
但是在自感现象中，磁场是由线圈中的电流产生的，线圈中磁通量的变化率跟通过线圈的电流的变化率成正比。
因此，自感电动势εL 跟电流的变化率ΔI/Δt 成正比。
即： tI L L ∆∆=ε式中L 是比例系数，叫做线圈的自感系数，简称自感或电感。
互感和自感、涡流
互感和自感 涡流知识要点：一、互感现象两个相邻的线圈，当一个线圈中的电流变化时在另一个线圈中产生感应电动势，这种现象叫做互感。
这种感应电动势叫做互感电动势。
变压器就是利用互感现象制成的。
二、自感现象1．自感：当一个线圈中的电流变化时，它所产生的变化的磁场在它本身激发出感应电动势，这种现象叫做自感，相应的电动势叫做自感电动势。
2．典型电路：3．规律：自感电动势大小 tI L E ∆∆= 自感电动势方向服从楞次定律，即感应电流总是阻碍原电流的变化。
4．自感系数：公式tI L E ∆∆=中的L 叫做自感系数，简称自感或电感。
自感系数与线圈的大小、形状、匝数以及是否有铁芯等因素有关。
三、涡流1．定义：块状金属在磁场中运动，或者处在变化的磁场中，金属块内部会产生感应电流，这种电流在整块金属内部自成闭合回路，叫做涡流。
2．热效应：金属块中的涡流要产生热量。
如果磁通量变化率大，金属的电阻率小，则涡流很强，产生的热量很多。
利用涡流的热效应可以制成高频感应炉、高频焊接、电磁炉等感应加热设备。
变压器、电机铁芯中的涡流热效应不仅损耗能量，严重时还会使设备烧毁．为减少涡流，变压器、电机中的铁芯都是用很薄的硅钢片叠压而成。
3．磁效应：块状导体在磁场中运动时，产生的涡流使导体受到安培力，安培力的方向总是阻碍导体的运动，这种现象称为电磁阻尼。
电磁仪表中的电磁阻尼器就是根据涡流磁效应制成的4．机械效应：磁场相对于导体转动，导体中的感应电流使导体受到安培力作用，安培力使导体运动起来，这种作用称为电磁驱动。
交流感应电动机、磁性式转速表就是利用电磁驱动的原理工作的。
课堂练习1．（海南）在如图所示的电路中，a 、b 为两个完全相同的灯泡，L 为自感线圈，E 为电源，S 为开关。
关于两灯泡点亮和熄灭的先后次序，下列说法正确的是（ ） A ．合上开关，a 先亮，b 后亮；断开开关，a 、b 同时熄灭 B ．合上开关，b 先亮，a 后亮；断开开关，a 先熄灭，b 后熄灭C ．合上开关，b 先亮，a 后亮；断开开关，a 、b 同时熄灭D ．合上开关，a 、b 同时亮；断开开关，b 熄灭，a 后熄灭2．（徐州三测）在如图所示电路中。
