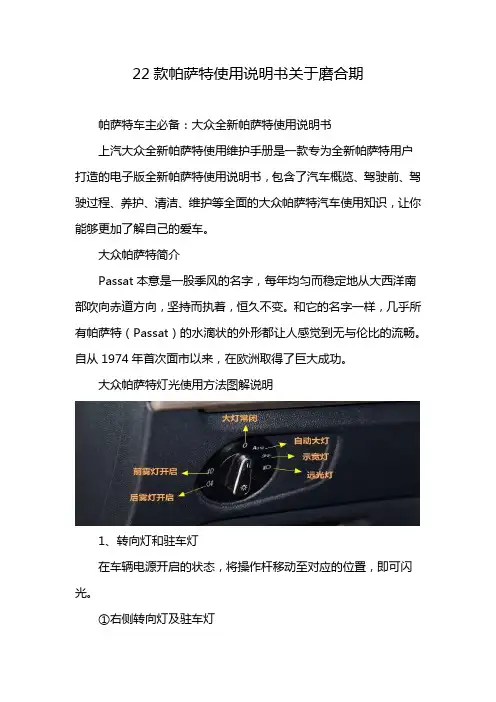

22款帕萨特使用说明书关于磨合期
22款帕萨特使用说明书关于磨合期帕萨特车主必备：大众全新帕萨特使用说明书上汽大众全新帕萨特使用维护手册是一款专为全新帕萨特用户打造的电子版全新帕萨特使用说明书，包含了汽车概览、驾驶前、驾驶过程、养护、清洁、维护等全面的大众帕萨特汽车使用知识，让你能够更加了解自己的爱车。
大众帕萨特简介Passat本意是一股季风的名字，每年均匀而稳定地从大西洋南部吹向赤道方向，坚持而执着，恒久不变。
和它的名字一样，几乎所有帕萨特（Passat）的水滴状的外形都让人感觉到无与伦比的流畅。
自从1974年首次面市以来，在欧洲取得了巨大成功。
大众帕萨特灯光使用方法图解说明1、转向灯和驻车灯在车辆电源开启的状态，将操作杆移动至对应的位置，即可闪光。
①右侧转向灯及驻车灯②左侧转向灯及驻车灯稍微上抬或下压而未过阻力点，侧向转向灯闪烁三次后熄灭。
2、远光灯和远光瞬时接通功能把操纵杆移动到相应的位置：③远光灯④远光瞬时接通功能（通常示意对方时使用）在组合仪表中，远光灯指示灯会亮起。
3、雾灯开启雾灯开关位于方向盘的左下方。
默认关闭状态，按下即为开启。
4、自动大灯、近光灯、示宽灯AUTO键亮起即代表自动大灯开启。
在AUTO键亮起时，第一次按下开启近光灯，按第二下开启示宽灯，再次按压关闭灯光。
5、大灯清洗只要打开大灯，此时开启玻璃水开关，在喷洒玻璃的同时会喷洗大灯。
大灯关闭状态下，开启玻璃水开关只会清洗玻璃。
6、自适应大灯打开方式：调节到AUTO位置。
①自适应大灯可以依据转弯时的角度以及车速情况，对车灯进行高低调节。
自适应大灯在车辆转过一定弯道角度时，会自动开启。
并且在车速不超过70km/h的情况才能正常工作。
②一些高档车型还会在大灯系统中加装光强传感器，识别到夜晚对向来车的灯光，即会自动将远光灯切换成近光灯，防止对其他车辆造成炫目。
(经典)帕萨特说明书
（经典）帕萨特说明书一、实验台外观及主要部件名称:图一图二:配电箱图三:舒适模块1图四:雨刮保险图五:保险丝盒二、产品简介:上海第三代桑塔纳(Passat)的原型车是德国大众的帕萨特轿车，在大众公司的车系中是最高级别的车种。
从1973年诞生至今，它已历经了五代。
上海第三代桑塔纳(Passat)在许多方面比德国第五代帕萨特“清出于蓝而胜于蓝”，它将网络技术运用于轿车控制，率先达到了21世纪的轿车电子技术水平，为提高行驶性能、舒适性、安全性提供了广阔前景。
可以说，以帕萨特轿车为基础设计开发的汽车电器实验台代表了当前汽车电器技术的发展水平。
帕萨特B5轿车的电器系统代表了国内当前汽车电器的发展水平，其研究设计的实验台能够适应我国大专院校对汽车维修专业及相关专业的发展需要。
通过对实验台系统原理的研究发现，随着电子技术和计算机技术的飞速发展，汽车电器已经发生了翻天覆地的变化，它涉及到汽车的方方面面，汽车维修人员已经不能只以经验为修好车作保障，必须懂得相关的结构及原理才能做出正确判断，所以实验台的设计研究就必须体现出系统的工作原理，这正是本文将系统原理作为研究重点的原因所在，同时也是设计好实验台的基础。
汽车电器综合实验台的设计将电路原理图与电器元件相结合，能够清楚直观的展示出汽车电器的控制原理。
另外，通过对实验台故障及检测系统的研究设计，能够模拟演示电器系统的各个故障，并锻炼学习者的排故思路。
本实验台采用全新帕萨特B5轿车的电器系统实物为基础，包括:电源、起动、点火、灯光信号、中央门锁等系统;能够模拟发动机起动、运转，灯光信号、辅助电气系统的工作。
能够满足汽车全车电器的结构组成及工作原理等教学需2求。
并对实验台面板进行了详细且具有创新性的设计。
三、注意事项:a、运行实验台前检查电瓶线是否连接正确和牢固。
b、打开电源开关，拧开钥匙门，让电动机运转，检查电路是否有明显漏电。
c、该实验台的线路部分，是在原车的基础上，做了一定的改动，用户请勿对电路进行私自改动，如需改动或技术问题，请与我们联系，我们愿意竭诚为您服务。
帕萨特2021到2022款车型详细说明书
帕萨特2021到2022款车型详细说明书
上汽大众帕萨特，是德国大众汽车公司于2005年在中国推出的一款B级轿车，也是国内市场上销售的第一款帕萨特轿车。
2006年，上汽大众与德国大众公司达成合作，共同开发和生产帕萨特轿车。
2008年，上汽大众以当年中国汽车市场年销量冠军身份推出帕萨特B5系列车型，自此奠定了帕萨特在B级车市场的领导地位。
目前新一代帕萨特已经于2019年4月正式上市，新车共推出7款车型。
新款一汽-大众帕萨特在外观上延续了现款车型的设计风格。
前脸部分采用全新“直瀑式”进气格栅与造型犀利的前大灯组相连，配合下方雾灯区域和保险杠两侧夸张的导流槽造型及贯穿式镀铬饰条，营造出不错的运动氛围。
车尾部分采用溜背式设计以及贯穿式尾灯组，整体视觉效果更为协调。
车身尺寸方面新车为4873*1876*1477 mm,轴距为2871。
2019年大众帕萨特原厂维修手册电路图 全景滑动天窗(3FU)
全新一代帕萨特电路图编号 49 / 108.2018全景滑动天窗 , (3FU)自 2018 年 8 月起C42-049020818A**2J 245B398J 533B407AB32568925.0rt*16.0rt*210.0swkT2br /21.5rt/geT6d 2.5rt/4T5ar/530a 0.35or/gnT5ar /3CAN-H T6d 0.35gn/20.35gn T20b /15CAN-H 0.35or/brT5ar /4CAN-LT6d 0.35or/br/10.35or/brT20b /5CAN-L25.0rt*T1k 2.5rt/ge2.5brT5ar /131T6d 1.5br/30.35bl/wsT5ar /2T6d /5ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色滑动天窗控制单元, 数据总线诊断接口A -蓄电池J245-滑动天窗控制单元J533-数据总线诊断接口SF1-保险丝架 F 上的保险丝 1SA4-保险丝架 A 上的保险丝4SC23-保险丝架 C 上的保险丝 23T1k -1 芯插头连接, 左侧 A 柱下部,黑色T2br -2 芯插头连接, 黑色T5ar -5 芯插头连接T6d -6 芯插头连接, 前部车内照明灯附近, 黑色T20b-20 芯插头连接, 黑色 689-车顶前部中间的接地点B325-正极连接 11（30a ），在主导线束中B398-连接 2（舒适 CAN 总线，High ），在主导线束中 B407-连接 2（舒适 CAN 总线，Low ），在主导线束中*-用于带混合动力驱动的汽车*2-用于不带混合动力驱动的汽车C42-049030818J 245438E8B718E 5840.35brT16m /6GND0.35viT16m /12T5aq /20.35wsT16m/4T5aq /30.35orT5aq /50.35br T5aq /4GND0.35orT16m /160.35orT4bg /20.35geT16m /5T4bg /10.35brT4bg /4GND0.35brT16m/15ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色滑动天窗开关, 天窗卷帘按钮 1, 滑动天窗控制单元E8-滑动天窗开关E584-天窗卷帘按钮 1J245-滑动天窗控制单元T4bg -4 芯插头连接T5aq -5 芯插头连接, 黑色T16m -16 芯插头连接, 棕色438-接地连接 3，在车顶导线束中 B718-连接 3，在车顶导线束中C42-049040818J 245431V1B719V 2600.35swT16m /3GND0.35gn/geT16m /1T6av /50.35gn/brT16m /2T6av/22.5wsT4bc /4T6av /32.5swT4bc/3T6av /60.35sw T6av /40.35rtT16m /110.35rtT6av /10.35swT6ai /40.35gn/geT16m /9T6ai /50.35rtT6ai /10.35gn/brT16m /10T6ai /21.5gn/swT4bc /2T6ai /31.5gn/wsT4bc /1T6ai /60.35geT16m /14T6d /6ws =白色sw =黑色ro =红色rt =红色br =褐色gn =绿色bl =蓝色gr =灰色li =淡紫色vi =淡紫色ge =黄色or =橘黄色rs =粉红色滑动天窗控制单元, 滑动天窗电机, 滑动天窗卷帘电机J245-滑动天窗控制单元T4bc -4 芯插头连接, 黑色T6ai -6 芯插头连接T6av -6 芯插头连接, 白色T6d-6 芯插头连接, 前部车内照明灯附近, 黑色T16m -16 芯插头连接, 棕色V1-滑动天窗电机V260-滑动天窗卷帘电机431 -接地连接 2，在车顶导线束中 B719-连接 4，在车顶导线束中。
进口大众帕萨特说明书 Passat CC_05.2009_74
手册 1.1 保养手册
a
保养信息
汽车数据
车型： 正式牌照： 汽车识别号： 首次注册登记日或交货日： 负责本车售后服务的大众汽车特约维修站：
售后服务咨询员： 电话： 相关文件和汽车钥匙的接收证明 以下物品已随本车一起提供： 随车资料（包括保养手册） 主钥匙 备用钥匙 所有钥匙的功能都已检查过！ 地点： 日期： 是
3
换油 保养
周期性 保养
常规 保养 x x x
x x x x x
车内和手套箱照明，点烟器 / 插座，信号喇叭和指示灯：检 查功能 多楔带：检查松紧情况 - 仅用于不带自动张紧轮的发动机 多楔带：检查状态 冷却系统：检查冷却液液位和防冻效果，必要时添加 发动机和发动机舱内部件（从上面）：目测是否泄漏和损坏
a
手册 1.1 保养手册
大众汽车售后服务
保养周期
概述
为使您记住及时进行每次保养，我们用车门柱上的贴签或组合仪表显示屏中的保养周期指示器提 醒您。 规定的保养周期是根据汽车正常运行条件而定的。 在恶劣条件下，有必要在下一次保养到期之前或在规定的保养周期之间进行一些工作。 恶劣条件包括： • 含硫燃油， • 经常短途行驶， • 发动机较长时间怠速运行（例如出租车）， • 在降尘严重的地区行驶， • 经常带挂车行驶， • 走走停停（Stop-and-go）为主的运行模式（例如市区行车），以及 • 冬季行车为主的运行模式。 尤其适用于下列部件： • 空气滤清器 • 齿形皮带 • 发动机机油 • 柴油颗粒过滤器 在某些市场使用高含硫量的柴油。此时宜每行驶 7,500 km 进行一次换油保养并更换一次燃油滤 清器 ⇒ 5 页，⇒ 。哪些国家或地区使用高含硫量的柴油，请咨询大众汽车特约维修站。 大众汽车特约维修站的售后服务咨询人员会提出供您参考的建议，在本车的使用条件下是否需要 在正常的保养间隔之间额外进行一些工作。 下面几页总结了本车应在大众汽车特约维修站进行的保养工作。在那里列出的保养范围与手册印 刷时的状态一致。由于技术原因，以后可能会进行一些修改。大众汽车特约维修站会随时获知这 些保养的最新状况，并会告知您，本车应进行哪些法定工作。 由于车型和装备以及必需的附加工作和法定检查不同，大众汽车保养的费用也会不同。大众汽车 特约维修站会告诉您保养工作的费用（包括工时和材料费用）。
大众帕萨特导航功能说明书
大众帕萨特导航功能说明书一、产品概述本机型是专用于大众帕萨特 (Passat)车的机型.1、TV功能：可按要求选用Analog TV(双制式)/CMMB/DVB-T/ISDB/ATSC的其中一种；2、收音功能：FM/AM接收，可按要求设置适用不同国家，可按客户要求加装RDS(Radio Data System)功能；存储30个电台频率，可自动向前/向后搜索电台，可手动向前/向后微调接收频率；3、多媒体回放功能：iPod音频专用接口，手机蓝牙音乐，三洋(SANYO)协议多碟机箱接口，U盘，TF卡，直径12CM光碟(DVD/SVCD/VCD/OKO/CD-ROM/CDDA/HDCD)或换为MP5解码核芯板（支持更多格式的流媒体播放）；尽情享受视听娱乐；4、GPS功能：支持800*480象素，COM1口，9600kHz波特率，WINCE版本的TF地图卡；5、其它功能：4路(前左/前右/后左/后右)25W功放输出，1组音视频输入，1组（4路音频/2路视频）输出，1路CDC视频输入，1路后视频（NTSC/PAL）输入，Acc/小灯/倒车/手刹输入检测，自学习型按键接线（方向盘按键），收音天线控制线，功率放大器控制线。
产品外观如图1所示：图 1二、功能特征说明1、产品特征说明（1）面板按键/触摸屏/红外遥控，灵活多样的操作方式；（2）美观大方的图形触摸界面；（3）采用标准双锭安装尺寸机箱，国际通用；（4）与原车匹配的DC12V(可在10.5-15V工作)低压直流输入, 安装方便；（5）专车专用的面板外观，与原车完美协调；（6）可选配与原车接口同样的配套连接线，安装简单；（7）可接收多制式模拟电视（PAL/SECAM/NTSC，可选其中两种）信号，实现45 ~ 860 MHz 范围内全频道模拟电视信号的接收；或者接收（CMMB/DVB-T/ISDB/ATSC可选其中一种）的数字电视信号，功能灵活配置，紧跟全球电视发展趋势；（8）支持PAL，NTSC制式的音视频信号（AV）输入，很方便的连接其它娱乐设备；（9）独立的视频（支持PAL，NTSC制式）信号输入，连接车载后视摄像头，安全倒车；（10）提供英文、简体中文图形触摸界面，也可按客户要求提供其它语言图形触摸界面。
款帕萨特领驭用户手册
!"#$%& G
!"#$%&'
!"#$%&
!"#$%&'(
!"#$%
!"#$%&'(&)
!"
E
F
!"
!
!
!"#$%&'()*+,-.
!"#$%&'()*+,-
!"#$%&'()*
!"
!"#$%&'
!
!"#$%& '()*+
!
!"#$%
!"#$%&'()*+,-.
!"#$%&'()
!"#$
!"#$%
!"#$%&'(
!"#$%&'
3-27
!
=
!"#$%& '()* +,
=
!"#$%& !"#$%
!"#$%&'#()
!"
!"#$%
!"#$%
!"#$%&'
=
!"#$% !"#$%&
!"#
!"#$%&'()
!"#$%&'()*
!"#$
!"#$%&'()
11款passat接口合说明书_v110920
导航 RGB
选择
声音选择 输出自下向 上是: AV2‐输入, AV1‐输入 声音输出
AV1/2
摄像头
Can 盒供电
通过排线连接小板。 来进行图像插入。
注意：此接口盒含有内部具有导航的版本。
3
4． 拨码开关设置
DIP 1 2, 3 4 5 在 ON 侧（拨下） RGB 导航打开 AV1 打开 AV2 打开 RGB=高清导航 倒车信号（绿线=12V 时）切换到外加的 CAM 视频，此时将有原车信号混合显示。 拨下一次：红外输出学习功能。 拨下 5 次：利用触摸操控导航时候，出现触摸 十字进行屏幕校准功能，此时可以利用触摸小 板来操控后加设备。 没有功能 在 OFF 侧（拨上） RGB 导航关闭 AV1 关闭 AV2 关闭 RGB=普通导航 [本机只能使用这种分辨率 480X240] 倒车信号（绿线=12V 时）切换到原车图像， 适合于原车有摄像头或者没有后加摄像头的 车型。 设定到 OFF 进入正常使用状态
6
7,8
5.触摸连接端口功能
触摸连接端口
Ctrl 口的各个信号名称： Pin 1, Pin 2 3: 4，8 5: 6: 7 +5V 继电器控制电压（最大 3A 输出） 当 AV1 被选定时=5V，AV2 被选定时=0V 常电+5V 地线 专用通讯总线信号，当安装触摸小板，利用原车的屏 幕控制外部 DVD 或数字电视时有用。 当 RGB 或 AV 的时候（外加图像状态）此脚=5V，否则 =0V （最大 3A ） 车用 AUX 的输入，外部声音可以直接插入，如果用户送入 2 路或更多的声音，可以 用+5V 电压继电器进行切换选择 输出最大输出电流是 2A 这两个脚不可以短路到地线上，否则内部 CPU 将停滞
