超低磷钢生产技术43页PPT
合集下载
转炉冶炼低磷钢的控制技术PPT课件
FeO 35
FetO 42.3
CaF2 5
CaF2 19.2
CaCl2 5
-
FetO 39
CaF2 11
Na2CO3 11
FetO 62.2
CaF2 4
CaCl2 3.3
2019版一轮复习物理课件
实验 规模 290t 混铁车 50t,250t 铁水包
15t 实验炉
100t 铁水包
加入量， kg/t铁水
气搅拌。 • 根据所用容器不同，脱磷工艺可分为2种： 一种是在盛铁水的铁水包或鱼雷罐车中进行脱磷。如日本新日铁 ORP，住友的SARP预处理工艺。我国的太钢二炼钢厂20世纪80年 代引进住友主体设备建成铁水罐喷吹三脱工艺。
/08:40:44
2019版一轮复习物理课件
另一种是在转炉内进行铁水预处理。转炉内脱磷具有石灰消耗少 ， 渣量少，脱磷效果好，复吹搅拌强，处理时间短，热损少以及 锰回收率增高等优点，而且也解决了敞口罐和鱼雷罐车脱磷中的 泡沫渣问题。 神户制钢的H炉、住友金属的SRP、新日铁的LD-ORP，NKK福 山少渣冶炼技术，新日铁的MURC法等都是采用的这种转炉内脱 磷的预处理工艺。
（ 2）
/08:40:44
2019版一轮复习物理课件
• 氧分压的高低决定了脱磷产物的类别。下图给出1823K时 41%CaO-Al2O3系炉渣，渣中磷浓度与气相氧分压的关系。
/08:40:44
1823K时，CaO-Al2O3渣系中磷浓度与氧分压的关渣成分变化对炉渣脱磷能力的影响，对 于炼钢过程，脱磷反应可以写为：
/08:40:44
2019版一轮复习物理课件
4 转炉冶炼脱磷
• 4.1 转炉铁水预处理脱磷 • 转炉炼钢过程的脱磷是一个氧化脱磷过程，保证转炉内的有效脱磷
低磷、硫钢的控制.(3)pptx
烧减 ≤1.0
≤0.044 88
（钝化前镁锭含镁量≮99％。钝化后镁粉含镁量≮96％）项
安息角（IC角）/度 松（散）装密度/g· cm-3 燃 点/℃ 高温阻燃时间（1000℃）/s 颗粒形状 项 目
安息角（IC角）/度
松（散）装密度/g· cm-3 燃 点/℃ 高温阻燃时间（1000℃）/s 颗粒形状
＜30
0.75 ≮600 ≮15 球形
铁水预处理的方法的比较
脱硫方式 脱硫剂 喷枪 终点[S]（%） 脱硫渣量(kg/t) 铁损（kg/t) 喷溅 扒渣 铁水温降（℃） 大 难 12 单喷法 球状钝化颗粒镁 带汽化室喷枪 0.002～0.005 1.08 0.486 中 较易 15 复合喷吹法 钝化石灰+钝化颗粒镁 直筒式喷枪 0.002～0.005 5.85 2.663 小 易 28 KR法 CaO+CaF2 搅拌桨 0.002～0.005 20 4.035
粉剂的化学成份及粒度
成份 含量，%
粒度，mm 比例，％
CaO ≥92
≤1.18 100
SiO2 ≤2.5
≤0.30 99.8 目 ≤0.18 99.2
P ≤0.05
≤0.15 98.4
S ≤0.050
≤0.06 95.5 指 标 ＜30 0.75 ≮600 ≮15 球形 指 标 ≤0.075 92.5
预置脱磷剂工艺的开发和应用
• 该方法是在炼钢炉装料时将预先配制好的 脱磷剂装入炉中，增加熔池处于低温区时 渣中（CaO）和（FeO）的含量，促使炼钢 炉在碳激烈氧化之前的低温阶段完成脱磷 任务。
• 如果前期脱磷效果不好，势必后期高温脱 磷，T高、[O]高、[C]低，终点命中率低的主 要原因。
《低磷钢冶炼工艺》课件
产品性能检测与质量控制
力学性能测试
对成品钢材进行拉伸、冲击、弯 曲等力学性能测试，以确保其满 足使用要求。
不合格品处理
对不合格品进行追溯、分析和处 理，以提高产品质量和生产效率 。
01
化学成分检测
对成品钢材进行化学成分检测， 确保其符合相关标准和客户要求 。
02
03
无损检测
采用超声波、磁粉等方法对成品 钢材进行无损检测，以确保其内 部质量。
06
低磷钢的应用与发展趋势
低磷钢在各行业的应用情况
汽车制造业
低磷钢由于其良好的强度和耐腐蚀性，广泛应用于汽车零部件制 造，如车架、底盘和发动机部件。
建筑行业
低磷钢在建筑行业中用于制造钢筋、钢板和管材，由于其高强度和 抗疲劳性能，能够提高建筑物的安全性和耐久性。
家电行业
低磷钢在家电行业的应用主要涉及洗衣机、冰箱和空调等产品的制 造，能够提供良好的抗腐蚀和耐磨损性能。
保要求。
03
产业升级和转型
当前，低磷钢产业正处于升级和转型的关键时期。未来，低磷钢产业将
需要加强技术创新和产品研发，以提高产品质量和附加值，推动产业的
升级和转型。Biblioteka 感谢您的观看THANKS
在选择原料时，应优先选择低磷、低硫、 高纯度的原料，以确保最终产品的低磷含 量和优良性能。同时，对原料进行严格的 质量控制，确保原料的稳定性、可靠性和 一致性。
配料计算与优化
总结词
配料计算与优化是低磷钢冶炼工艺的关键环节，通过合理的配料计算和优化，可以提高产品的质量和产量。
详细描述
根据产品标准和实际生产需求，进行配料计算和优化，确定各种原料的配比，以达到最佳的化学成分和物理性能 。同时，应考虑原料的来源、成本和可获得性，以确保经济可行性和可持续性。
低P钢生产技术
2[P]＋5[O]＝(P2O5) G＝－352880＋273.1 T
计算：1650℃时脱磷反应所需P2O5活度
1650℃时钢液最高[O]为0.28%，目标[P]含量为0.01%，
G 352880 273 . 1 1923 8 . 32 1923 ln a P 2O 5 0 . 28 0 . 01
铁水罐中喷粉脱磷
NKK福山厂铁水罐喷粉脱磷示意图
利用转炉作为容器进行铁水脱磷处理
新日铁名古屋厂转炉脱磷处理流程图
各种铁水脱磷方法的比较
方法 处 理 前 [Si] 最大： 通常： 碱度 处理温度 终 了 [P] 0.25% 0.1～ 0.2% 2.5～ 5 1300℃ 0.015～ 0.05% 由 于 容 器 结 构 限 特点 制，反应效率不高 0.3% 0.1～ 0.2% 3～ 4 1320℃ 0.01～ 0.02% 反应性好 0.8% 0.3% 1.5～ 2 1340℃ 0.01～ 0.02% 可以利用转炉设备 快速处理、可用废 钢 、 [Si]灵 活 鱼雷罐脱磷 铁水罐脱磷 转炉脱磷

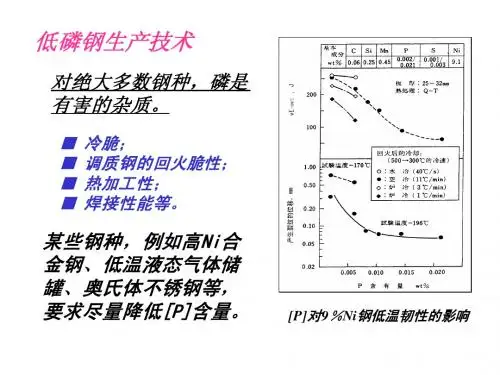

低磷钢生产技术
对绝大多数钢种，磷是 有害的杂质。
■ ■ ■ ■ 冷脆； 调质钢的回火脆性； 热加工性； 焊接性能等。
某些钢种，例如高Ni合 金钢、低温液态气体储 罐、奥氏体不锈钢等， 要求尽量降低[P]含量。
[P]对9％Ni钢低温韧性的影响
一、铁水中[P]的氧化反应
2[P]＋5/2{O2}＝(P2O5) G＝－938080＋258.7 T[1,2] 2[P]＋5[O]＝(P2O5) G＝－352880＋273.1 T [1,2] 2[P]＋5(FeO)＝(P2O5)＋5[Fe] G＝－209327＋40.3 T [1,2]
钢铁生产中的脱磷技术ppt(84张)
钢铁生产中的脱磷
北京 2007.7
提纲
❖ 磷在钢中的危害 ❖ 脱磷反应 ❖ 转炉脱磷工艺 ❖ 铁水预处理脱磷工艺 ❖ 钢水炉外脱磷工艺
磷在钢中的危害
❖ 杂质与钢水的纯净度 ❖ 磷对钢材韧性的危害 ❖ 磷对钢材低温冲击韧性的危害 ❖ 磷在晶界偏析对钢材的危害 ❖ 磷对钢材断裂韧性的危害 ❖ 不同钢种对磷含量的要求
碳素钢和低合金钢对夹杂物含量和尺寸的要求
钢 铁 生 产 中 的脱磷 技术(P PT84页 )
钢 铁 生 产 中 的脱磷 技术(P PT84页 )
特殊钢对夹杂物含量和尺寸的要求
钢 铁 生 产 中 的脱磷 技术(P PT84页 )
钢 铁 生 产 中 的脱磷 技术(P PT84页 )
优质管线钢对杂质元素的要求
磷对钢材低温冲击韧性的危害
❖磷直接影响钢的脆性转变温度，例如： STE690钢，当磷含量从0.017%降到 0.006%时，转变温度下降25K。因此， 寒冷地区用的高强度钢材对磷含量要求特 别严格。
磷在晶界偏析对钢材的危害
❖ 磷是表面活性杂质，易在晶界上偏析引起裂纹。 ❖ 磷在晶界的偏析度随回火温度的升高而降低； ❖ 随磷含量的增加而上升； ❖ 随着晶界中磷含量的增加，钢材脆性转变温度线性提高； ❖ 提高钢中Ti含量可以减轻甚至消除晶界上磷的偏析，抑制磷的危害。
❖
KP=(aP2O5)/([aP]2[aO]5) ❖ lgKP=36850/T-29.07 ❖渣中磷的活度 aP2o5= P2o5NP2o5
杂质与钢水的纯净度
❖ 杂质元素是钢材发生各种裂纹和脆性的根源，提高钢的洁 净度对改善材质和提高加工性能极为有效。 ❖ 表给出钢中杂质对钢材造成的缺陷及对性能的影响。
磷作为表面活性杂质易在晶界偏析，造成低温脆性，降低 钢材韧性。
北京 2007.7
提纲
❖ 磷在钢中的危害 ❖ 脱磷反应 ❖ 转炉脱磷工艺 ❖ 铁水预处理脱磷工艺 ❖ 钢水炉外脱磷工艺
磷在钢中的危害
❖ 杂质与钢水的纯净度 ❖ 磷对钢材韧性的危害 ❖ 磷对钢材低温冲击韧性的危害 ❖ 磷在晶界偏析对钢材的危害 ❖ 磷对钢材断裂韧性的危害 ❖ 不同钢种对磷含量的要求
碳素钢和低合金钢对夹杂物含量和尺寸的要求
钢 铁 生 产 中 的脱磷 技术(P PT84页 )
钢 铁 生 产 中 的脱磷 技术(P PT84页 )
特殊钢对夹杂物含量和尺寸的要求
钢 铁 生 产 中 的脱磷 技术(P PT84页 )
钢 铁 生 产 中 的脱磷 技术(P PT84页 )
优质管线钢对杂质元素的要求
磷对钢材低温冲击韧性的危害
❖磷直接影响钢的脆性转变温度，例如： STE690钢，当磷含量从0.017%降到 0.006%时，转变温度下降25K。因此， 寒冷地区用的高强度钢材对磷含量要求特 别严格。
磷在晶界偏析对钢材的危害
❖ 磷是表面活性杂质，易在晶界上偏析引起裂纹。 ❖ 磷在晶界的偏析度随回火温度的升高而降低； ❖ 随磷含量的增加而上升； ❖ 随着晶界中磷含量的增加，钢材脆性转变温度线性提高； ❖ 提高钢中Ti含量可以减轻甚至消除晶界上磷的偏析，抑制磷的危害。
❖
KP=(aP2O5)/([aP]2[aO]5) ❖ lgKP=36850/T-29.07 ❖渣中磷的活度 aP2o5= P2o5NP2o5
杂质与钢水的纯净度
❖ 杂质元素是钢材发生各种裂纹和脆性的根源，提高钢的洁 净度对改善材质和提高加工性能极为有效。 ❖ 表给出钢中杂质对钢材造成的缺陷及对性能的影响。
磷作为表面活性杂质易在晶界偏析，造成低温脆性，降低 钢材韧性。
高效低成本洁净钢生产课件
总结词：介绍了高效低成本洁净钢生产所需的设备和材料，包括熔炼炉、精炼装置、连铸机、轧机等设备和耐火材料、保护气体等辅助材料。
高效低成本洁净钢生产实践与案例分析
03
高效低成本洁净钢生产设备
介绍关键的生产设备及其工作原理，如真空脱气装置、连铸机、轧机等。
01
高效低成本洁净钢生产技术
介绍当前主流的高效低成本洁净钢生产技术，如连铸连轧技术、纯净钢冶炼技术等。
高效低成本洁净钢生产课件
目录
引言洁净钢生产技术高效低成本洁净钢生产工艺高效低成本洁净钢生产实践与案例分析结论与展望
引言
洁净钢是指钢中氧、氮、氢、硫、磷等杂质元素含量较低，且夹杂物细小弥散分布的钢种。
洁净钢的生产过程需经过冶炼、连铸和轧制等工序，通过控制各工序的工艺参数和操作条件，达到降低杂质元素含量和去除夹杂物的目的。
国内外典型案例对比
结论与展望
高效低成本洁净钢生产技术已取得显著成果，为钢铁行业的发展提供了有力支持。
高效低成本洁净钢生产技术涉及多个领域，包括冶金、材料科学、化学等，需要跨学科合作。
高效低成本洁净钢生产技术还需要在生产实践中不断优化和完善，以提高生产效率和降低成本。
钢铁行业将继续推进高效低成本洁净钢生产技术的研发和应用，以提高产品质量和降低生产成本。
02
高效低成本洁净钢生产工艺流程
详细阐述从原料选择、冶炼、连铸、轧制到产品精整的整个生产工艺流程。
分析该企业在高效低成本洁净钢生产方面的成功经验，包括技术应用、工艺优化、设备改造等方面的具体措施。
某钢铁企业高效低成本洁净钢生产实践
对比分析国内外在高效低成本洁净钢生产方面的典型案例，总结各自的优势和不足。
未来钢铁行业将更加注重环保和可持续发展，高效低成本洁净钢生产技术将发挥更加重要的作用。
超低磷钢生产技术
炉内（转炉、电炉）脱磷
转炉炉内脱磷工艺的发展 贝塞麦转炉 （1855年亨利· 贝塞麦，底吹酸性转炉炼钢法 ）→ 托马斯底吹 转炉（1878年托马斯 ，碱性炉衬，解决了高磷生铁炼钢的问题。 ） ↗ 平炉炼钢（1864年发明，酸性平炉 →碱性平炉） ↘ 顶吹氧气转炉（1952年，LD－AC法、OLP法 、旋转转炉等） ↖解决了高磷 底吹氧气转炉 （1967年 OBM法 ，1971年 Q-BOP法 ） ↙铁水的冶炼 问题→顶底复合吹炼转炉 （70年代中后期） 电炉炉内脱磷 氧化法可分为补炉、装料、熔化期、氧化期、还原期、出钢六个阶 段 。熔化期可以去掉部分磷，氧化期去除钢液中的磷到规定的限度，还 原期未扒干净的氧化渣还原，钢液增磷，另外，还原期加入的铁合金也带 入部分磷。 随着高级别脱磷剂的开发及二次精炼技术的发展，电炉中脱磷工艺不 断提高。
石灰基渣 :石灰来源广，价格低，并与硫及磷的氧化物有很强的结合
能力，是钢铁冶金中广为应用的造渣材料。 代表性的研究及应用结果如下页表所示。
石灰基脱磷剂组成及脱磷效果
பைடு நூலகம்
苏打基渣：脱磷能力很强，有比石灰系渣系大得多的磷容量，且可以同 时取得高脱硫率。Na2CO3具有氧化剂和固定剂的双重作用， 熔点低、熔化后流动性好，单独使用就能有效的脱磷。但处 理过程中污染严重，对耐火材料的侵蚀严重，处理过程中铁 水温降大，价格高。 Na2CO3和SiO2混合熔融成为偏硅酸钠类盐类，如Na2O· 2SiO2、 2Na2O· 3SiO2、Na2O· SiO2等，再将这些物质与Fe2O3等氧化物按一定比例混 合后加入到铁液面上进行脱磷，这样脱磷反应比较平稳，钠的气化挥发大 大减少。使用Na2O· SiO2＋20%Fe2O3 进行铁水脱磷，1600℃条件下，可将 铁水中磷由0.1%脱到0.01%，而且反应时间很短。
低磷钢冶炼..PPT共31页
低磷钢冶炼..
6
、
露
凝
无
游
氛
，
天
高
风
景
澈
。
7、翩翩新 来燕，双双入我庐 ，先巢故尚在，相 将还旧居。
8
、
吁
嗟
身
后
名
，
于
我
若
浮
烟
。
9、 陶渊 明（ 约 365年 —427年 ），字 元亮， （又 一说名 潜，字 渊明 ）号五 柳先生 ，私 谥“靖 节”， 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散
文 家 。汉 族 ，东 晋 浔阳 柴桑 人 （今 江西 九江 ） 。曾 做过 几 年小 官， 后辞 官 回家 ，从 此 隐居 ，田 园生 活 是陶 渊明 诗 的主 要题 材， 相 关作 品有 《饮 酒 》 、 《 归 园 田 居 》 、 《 桃花 源 记 》 、 《 五 柳先 生 传 》 、 《 归 去来 兮 辞 》 等 。
1
0
、
倚
南
窗
以
寄
傲
，
审
容
膝
之
易
安
。
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
6
、
露
凝
无
游
氛
，
天
高
风
景
澈
。
7、翩翩新 来燕，双双入我庐 ，先巢故尚在，相 将还旧居。
8
、
吁
嗟
身
后
名
，
于
我
若
浮
烟
。
9、 陶渊 明（ 约 365年 —427年 ），字 元亮， （又 一说名 潜，字 渊明 ）号五 柳先生 ，私 谥“靖 节”， 东晋 末期南 朝宋初 期诗 人、文 学家、 辞赋 家、散
文 家 。汉 族 ，东 晋 浔阳 柴桑 人 （今 江西 九江 ） 。曾 做过 几 年小 官， 后辞 官 回家 ，从 此 隐居 ，田 园生 活 是陶 渊明 诗 的主 要题 材， 相 关作 品有 《饮 酒 》 、 《 归 园 田 居 》 、 《 桃花 源 记 》 、 《 五 柳先 生 传 》 、 《 归 去来 兮 辞 》 等 。
1
0
、
倚
南
窗
以
寄
傲
，
审
容
膝
之
易
安
。
谢谢你的阅读
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
超低磷钢的生产工艺
冶炼超低磷钢已有2种途径。
1种是在欧洲和北美兴起的，如图1.1所示，严格控制人高炉原料的磷含晕，高炉出铁后铁水不经过预处理，直接入转炉，转炉冶炼后低温出钢，在钢包中利用高碱度、高氧化性渣搅拌脱磷，然后换包，LF加热，再利用RH处理。
利用这种方法，w(P)一般在(60--70)×10-6另1种途径是在日本兴起的如图1.2所示，完全采用预处理铁水，将铁水中的w(P)降低到约0.02％，这样使得钢水以小于20×10-6的磷含量出钢，然后进行二次精炼处理以生产极低S、P、O、H、N水平的钢。
这2种工艺相比：前1种工艺不使用预处理铁水，铁水温降小，热损少，呵提高废钢的使用量，而且还可以低温出钢，但终点[P]含量比较高。
后1种预处理路线克服r生产低磷钢中的许多困难，而且可以降低成本，提高产量，减少总渣量，但是预处理时化学热和物理热热损大，又限制了废钢的使用。
由于产品对钢中[P]的要求越来越低，后种工艺可以保证生产极低磷钢，从这个方面讲该种工艺自身有很大优势。
图1.1欧洲低磷俐生产工艺
图1.2日本低磷钢生产工艺
工业生产中大规模生产超低磷钢的生产工艺决定于成品钢材对磷含量的要求，如图1.3所示
图1.3超低磷钢的生产工艺流程
超低磷钢冶炼的基本工艺要求是：(1)高炉低硅操作，控制铁水[Si]=0.4%；
(2)全量铁水预处理脱磷，处理终点磷含量[%P]≤0.010%;(3)转炉冶炼深脱磷，调整炉渣成分确保lg%P/[%P≥2.0]，并增大渣量；(4)控制较低的钢水残Mn 含量，提高炉渣脱磷效率；(5)采用弱脱O2沸腾出钢工艺，避免钢水回
磷；(6)适当降低出钢温度。
钢铁生产中的脱磷工艺教材课件
高碳钢种脱磷
高碳钢种对碳含量要求较高，脱磷过程中需控制好温度和 氧势，避免过度氧化，同时保证脱磷效果。
不锈钢种脱磷
不锈钢种对磷、硫含量及夹杂物要求严格，需采用特殊脱 磷剂和工艺，结合后期精炼处理，达到超低磷、硫含量及 纯净度要求。
脱磷工艺的节能减排技术
01
02
03
高效脱磷剂
研发高效脱磷剂，降低脱 磷剂消耗，减少副产物的 生成，降低能耗和生产成 本。
02
脱磷工艺原理
Chapter
化学脱磷反应
01
02
03
化学脱磷反应是利用碱 性氧化物与磷的化合物 之间的反应，将钢液中
的磷去除的过程。
在高温下，碱金属氧化 物与磷的化合物反应生 成磷酸盐和氧气，从而 将磷从钢液中脱去。
常用的碱性氧化物包括 氧化钙、氧化镁等，它 们与磷的反应可表示为 ：3CaO + P2O5 ->
环保要求提高
随着环保意识的增强，钢铁企业需要采取更加环保的脱磷工艺，减少对
环境的污染。
新型脱磷剂的开发与应用
复合脱磷剂的研究
针对高磷铁水处理难题，研究开发新型复合脱磷剂，以提高脱磷 效率和降低脱磷成本。
高效脱磷剂的应用
将新型高效脱磷剂应用于实际生产中，提高脱磷效果和降低能耗。
脱磷剂的再生与循环利用
05
脱磷工艺的挑战与未来发展
Chapter
高磷铁水的处理难题
01
高磷铁水成分复杂
高磷铁水中的磷含量较高，同时含有其他多种杂质元素，这增加了脱磷
的难度。
02
高效脱磷技术缺乏
目前，钢铁生产中常用的脱磷技术主要是机械搅拌法和喷吹法，但这些
技术在实际应用中存在一定的局限性，难以满足高磷铁水处理的需求。
高碳钢种对碳含量要求较高，脱磷过程中需控制好温度和 氧势，避免过度氧化，同时保证脱磷效果。
不锈钢种脱磷
不锈钢种对磷、硫含量及夹杂物要求严格，需采用特殊脱 磷剂和工艺，结合后期精炼处理，达到超低磷、硫含量及 纯净度要求。
脱磷工艺的节能减排技术
01
02
03
高效脱磷剂
研发高效脱磷剂，降低脱 磷剂消耗，减少副产物的 生成，降低能耗和生产成 本。
02
脱磷工艺原理
Chapter
化学脱磷反应
01
02
03
化学脱磷反应是利用碱 性氧化物与磷的化合物 之间的反应，将钢液中
的磷去除的过程。
在高温下，碱金属氧化 物与磷的化合物反应生 成磷酸盐和氧气，从而 将磷从钢液中脱去。
常用的碱性氧化物包括 氧化钙、氧化镁等，它 们与磷的反应可表示为 ：3CaO + P2O5 ->
环保要求提高
随着环保意识的增强，钢铁企业需要采取更加环保的脱磷工艺，减少对
环境的污染。
新型脱磷剂的开发与应用
复合脱磷剂的研究
针对高磷铁水处理难题，研究开发新型复合脱磷剂，以提高脱磷 效率和降低脱磷成本。
高效脱磷剂的应用
将新型高效脱磷剂应用于实际生产中，提高脱磷效果和降低能耗。
脱磷剂的再生与循环利用
05
脱磷工艺的挑战与未来发展
Chapter
高磷铁水的处理难题
01
高磷铁水成分复杂
高磷铁水中的磷含量较高，同时含有其他多种杂质元素，这增加了脱磷
的难度。
02
高效脱磷技术缺乏
目前，钢铁生产中常用的脱磷技术主要是机械搅拌法和喷吹法，但这些
技术在实际应用中存在一定的局限性，难以满足高磷铁水处理的需求。
