P87C591CAN控制器PeliCAN模块
传感与控制-P87C591内嵌CAN控制器的应用设计

P87C591内嵌CAN控制器的应用设计摘要:独立的CAN控制器芯片需要外接一个微处理器,接受外部CPU的控制才能运行。
如果微处理器内部带有CAN控制器,无疑会大大简化应用系统的硬件设计,系统的可靠性也有很大提高,同时还可以大幅度降低生成成本。
Philips的新产品P87C591内部集成了CAN控制器。
本文主要介绍如何利用P87C591进行CAN 节点的设计和应用。
关键词:P87C591 CAN 节点 PeliCAN 应用设计引言CAN属于总线式串行通信网络。
由于其独特的设计,与一般的通信总线相比,CAN总线的数据通信具有突出的可靠性、实时性和灵活性。
CAN总线早已成为国际标准,其应用范围也从最初的汽车电控逐步扩展到工业控制的各个领域,成为最有前途的现场总线之一。
CAN总线上的节点一般采用单片机外加CAN控制器的设计方法,不利于产品的集成和成本的降低。
现在Philips公司推出的P87C591集成了CAN控制器SJA1000。
本文将详细介绍基于P87C591的CAN智能节点软硬件设计及其应用。
1 P87C591简介P87C591有44个引脚,是一个单片8位高性能微控制器,具有片内CAN控制器。
它从MCS-51微控制器家族派生而来,采用了强大的80C51指令集并包括了Philips半导体SJA1000 CAN控制器的PeliCAN功能。
全静态内核提供了扩展的节点方式。
振荡器可停止和恢复而不丢失数据。
改进的1:1内部时钟分频器,在12MHz外部时钟速率是实现500ns指令周期。
中央处理器CPU使用的操作数来自3个存储空间:16KB内部程序存储器,可扩展到64KB;512B内部数据存储器;最大64KB外部数据存储器。
图1为P87C591的功能框图。
有关芯片的引脚定义和更多的扩展功能可参阅P87C591芯片资料,在此不多讲。
芯片引脚P3.0和P3.1作为复用脚使用,除了具有普通C1单片机功能外,还可分别复用为CAN的RxD和TxD输入输出脚。
中断在P87C591通信控制中的研究

表示未成功 发送 , 8C 9 将对此次发送进行 发送请 P7 51 求位置 l 并采用重新 发送等其它特殊处 理。
丢失 中断 、 错误消极 中断 、 唤醒 中断、 数据溢 出中断、 错误报警 中断 、发送 中断、接受 中断 ,8个不 同的中 断,这些 中断可用于 在一 定 C N A 控制器状态 ,通过 C U立 即进行初始化 。 P 下面分别从发送和接收两个方 面对 P x 9 通信过 程中发送 中断 、 8C5 1 接受 中断做具体
P l A 寄存 器和 R eC N i AM 区进行访 问。如 图 l 示 。 所
表 1 AN 控 制 器 比较 C
3CN A 控制器 比较
P7 5 1 8 C 9 内部 C N控制器和 S A10 A A J 0 0C N控制
器 比较 。见表 l 。
CN A控制器名称
验 收滤波 器组
SA00 J10
1个支 持双 或单 滤波 器的验 收滤波 器组
Px 51 8C9 内部 CN A
4 个支 持双 或单滤波 器的验 收滤波器组 所有滤波器都可在运行 中改变
t l / AL(2 R . … … . 1 s =I XT c f 3 B P5 + . 1 +
C AN 位 定 时 计 算 t l / AL(2 R . … … 一 1 s =2f c XT 3 B P5 + +)
写
- 一
中断使 能
状态
读
图 1 8 C 9 通 信 结 构 7 51 P
P7 5 1 8C 9 还增加 了“ 在运行 中改变( hn e nh C ag e ot Fy l)” 的功 能 ,此功 能克服 了改变 滤波器 的定义 必
基于P87C591的CAN总线生产油井温度采集系统设计

应 用 研 究
;. 技应 术用 l~ 一
啦
基于 P 7 5 的 C N 8C 9 1 A 总线生产油井温度采集系统设计
张韬 胡 泽 肖宇恒 张 莹 孙 彪
( 南石 油 大学 电气信 息 学 院 四川成 都 600) 西 150
摘要 : 介绍 一种 以P ip公 司 ̄P 7 9 单 片机作 为 温度采 集 系统的控 制核 心及 c N总线控 制 器 , 8C 54 C N总线收发 器的c N总 his l 8C51 A v 2 2 0 ̄ X A A 线温度采 集系统。 关键词 : 温度 采 集 P 7 9 C N总线 8 C5 1 A 中图 分 类号 :P 7 . T 2 42 文献标识 码 : A 文章编 号 :0 79 1(0 20 —0 70 l0 -4 62 l)20 5 -2
光耦6 3 后与8 C 5相 连 , N17 2 20 这样就 很好的实现 了总线上各 C AN 节点间的 电气隔离 , 不过 应该特 别说 明的一点是 , 光耦 部分电路所 采用 的两个 电源VC 和VD 必须完全 隔离 , C D 否则采用光耦 也就失 去 了意义 。 电源的完全 隔离 可采用小功率 电源 隔离模块 或带 多5 V
石油天然气 已经成为国 民生产 以及 国民 日常活动 中最 主要 的 能源之一 , 了油井生产工作能够安全、 为 高效地进行, 就需要很好地 掌握生产油井的工作状态 。 口温度就是油井生产过程 中必须检测 井 的重要参数 , 但是生产油井远离 主控 室 , 如何将现场采集 的数据 和 信息快速 、 准确地上传到主控 室, 数据传输过程 中的实时性和可靠 性成为影响整个性 能的关键 。 搭建现场总线控制 系统能很好地 解决 这一 问题 。 本文介绍基于C 总线生产油井温度采集系统 的智 能节点设 AN 计 , 系 统 以P i p 公 司 的 P 7 9 单 片 机 作 为 控 制 核 心 。 该 hl s i 8 C5 l 由于 P7 51 8 C 9 具有片上 自带的C AN控制器并且为C AN的应用提供 了许 多 专 用 的 硬 件 功 能 , 此 又将 它 作 为 系统 的 C N总 线 控 制 器 , 大 因 A 大 节省 了主控系统的资源。 AN总线的收发器采用8 C 5 , C 2 2 0 温度传感 器 采 用 D 1B 0 P 7 5 1 片 机 对 各 节 点 数 据 采 集 并 且作 为 C N S 8 2 。 8 C 9单 A 控制器把 数据通过 C AN总 线 通 信 上 传 到 主控 室 工 控 机 , 现 实 时 实
带CAN控制器的单片机

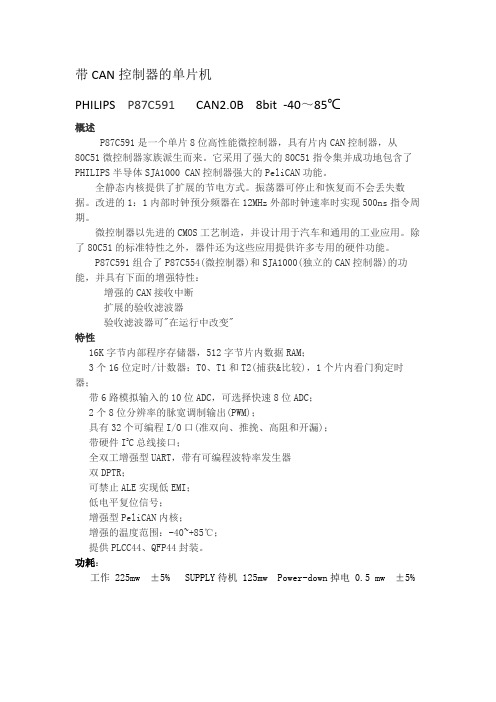

带CAN控制器的单片机PHILIPS P87C591 CAN2.0B 8bit -40~85℃概述P87C591是一个单片8位高性能微控制器,具有片内CAN控制器,从80C51微控制器家族派生而来。
它采用了强大的80C51指令集并成功地包含了PHILIPS半导体SJA1000 CAN控制器强大的PeliCAN功能。
全静态内核提供了扩展的节电方式。
振荡器可停止和恢复而不会丢失数据。
改进的1:1内部时钟预分频器在12MHz外部时钟速率时实现500ns指令周期。
微控制器以先进的CMOS工艺制造,并设计用于汽车和通用的工业应用。
除了80C51的标准特性之外,器件还为这些应用提供许多专用的硬件功能。
P87C591组合了P87C554(微控制器)和SJA1000(独立的CAN控制器)的功能,并具有下面的增强特性:增强的CAN接收中断扩展的验收滤波器验收滤波器可"在运行中改变"特性16K字节内部程序存储器,512字节片内数据RAM;3个16位定时/计数器:T0、T1和T2(捕获&比较),1个片内看门狗定时器;带6路模拟输入的10位ADC,可选择快速8位ADC;2个8位分辨率的脉宽调制输出(PWM);具有32个可编程I/O口(准双向、推挽、高阻和开漏);带硬件I2C总线接口;全双工增强型UART,带有可编程波特率发生器双DPTR;可禁止ALE实现低EMI;低电平复位信号;增强型PeliCAN内核;增强的温度范围:-40~+85℃;提供PLCC44、QFP44封装。
功耗:工作 225mw ±5% SUPPLY待机 125mw Power-down掉电 0.5 mw ±5%Atmel AT90CAN128/64/32 CAN2.0A/B 8bit -40℃to+85℃AT90CAN128/64/32 是一种基于AVR增强型RISC结构的低功耗CMOS 8-位单片机。
通过执行以一个单时钟周期的高效指令,AT90CAN32每MHz能达1MIPS,这就可让系统设计人员将功率损耗与处理速度优化。
CAN总线心得总结(不可多得)

CAN总线学习心得:zlg关于can帖子汇总SJA1000的常用标准波特率设置,为什么基本上都是单次采样?即使是低速的时候也是这样的,既然TSEG1的设置周期都很大,比如都大于10了,为什么不让他采样三次呢?答:是不好理解,但那是CiA推荐的值。
用51系列芯片和两个SJA1000接口还要外扩一个RAM,请问51的ALE能否同时与三个芯片的ALE管脚相连(地址不同)? 有哪位高手做过双SJA1000冗余的请指教答:能同时连接。
请问CAN总线在想传输1000m的情况下,最快的速度能到多少呢?答:50kbps = 1300m。
如果一个网络中只有2个节点,其中一个处于监听模式,另一个节点发送报文会使处于监听模式的节点进入中断吗?答:能进入接收中断,你自己的试验也可以证明。
想组建一个简单的CAN网络,已经有两个节点,我想问CAN总线如何组建,终端电阻安装在哪里?小弟还没有入门,大虾们指点一下。
答1:直接将节点CANH和CANL连到总线上,终端电阻接在总线两端,大约120欧。
答2:推荐北航出版《现场总线CAN原理与应用技术》,研读一下。
请问各位老师:我是一名can总线的新手,我正在做can总线的开发,控制器用sja1000t(我自己两个控制板互通),但我在发送数据后将出现总线关闭,我看到发送错误计数器在不断增加,直到0xff,最后恢复到0x7f,谢谢各位老师帮我解答这个问题。
或者对我给与启发答1;首先调通单个节点。
答2:这是单节点发送没有成功(或者由于网络中其他节点没有收到帧并在响应场响应);建议参考网站CAN应用方案。
我想请教各位can远程贞有何作用?如何应用?在什么情况下才需要用到远程贞?谢谢了!答:远程幀的用与不用完全取决你自己的协议,can有远程幀的功能,是可用可不用的!用网站提供的计算波特率的工具算出的数,12k以上的都正确,无论是自接收还是两个节点通讯都没有任何问题。
但是12k以下的数据一个都不能用,两个节点通讯没有成功的,自接收有10k的几个数据成功。
CAN收发器—TJA1040与TJA1050区别

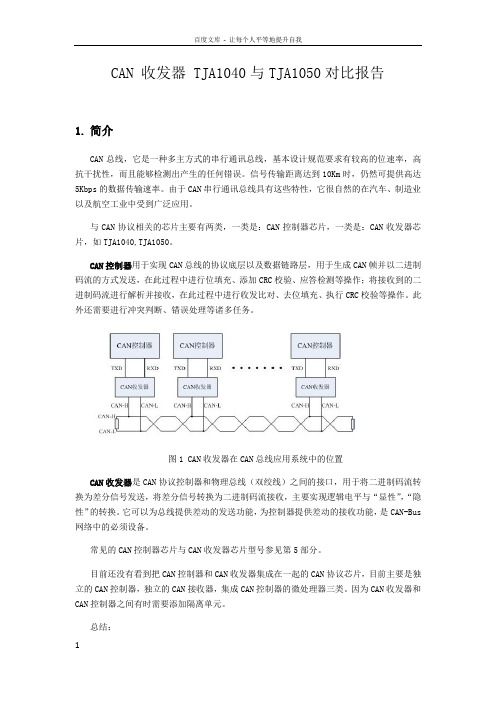

CAN 收发器 TJA1040与TJA1050对比报告1.简介CAN总线,它是一种多主方式的串行通讯总线,基本设计规范要求有较高的位速率,高抗干扰性,而且能够检测出产生的任何错误。
信号传输距离达到10Km时,仍然可提供高达5Kbps的数据传输速率。
由于CAN串行通讯总线具有这些特性,它很自然的在汽车、制造业以及航空工业中受到广泛应用。
与CAN协议相关的芯片主要有两类,一类是:CAN控制器芯片,一类是:CAN收发器芯片,如TJA1040,TJA1050。
CAN控制器用于实现CAN总线的协议底层以及数据链路层,用于生成CAN帧并以二进制码流的方式发送,在此过程中进行位填充、添加CRC校验、应答检测等操作;将接收到的二进制码流进行解析并接收,在此过程中进行收发比对、去位填充、执行CRC校验等操作。
此外还需要进行冲突判断、错误处理等诸多任务。
图1 CAN收发器在CAN总线应用系统中的位置CAN收发器是CAN协议控制器和物理总线(双绞线)之间的接口,用于将二进制码流转换为差分信号发送,将差分信号转换为二进制码流接收,主要实现逻辑电平与“显性”,“隐性”的转换。
它可以为总线提供差动的发送功能,为控制器提供差动的接收功能,是CAN-Bus 网络中的必须设备。
常见的CAN控制器芯片与CAN收发器芯片型号参见第5部分。
目前还没有看到把CAN控制器和CAN收发器集成在一起的CAN协议芯片,目前主要是独立的CAN控制器,独立的CAN接收器,集成CAN控制器的微处理器三类。
因为CAN收发器和CAN控制器之间有时需要添加隔离单元。
总结:CAN通信协议主要有CAN控制器完成,CAN控制器主要有实现CAN协议的电路和实现与微处理器接口的电路组成。
CAN收发器在CAN总线应用系统中的位置如下图所示。
图2 CAN收发器的典型应用电路TJA1050 的设计采用了先进的绝缘硅SOI技术进行处理,以及最新的EMC技术,所以TJA1050具有优良的EMC性能。
P8xC591带CAN控制器的8位单片机
• CAN2.0B 控制器 支持标准 11 位和扩展 29 位标识符 • 8MHz 时钟时可达 1M 位/秒 CAN 总线速度 • 64 字节接收 FIFO 缓冲区 能捕获来自相同数据源的顺序
数据帧 要求更高传输层协议 如 DeviceNet CANopen 和 OSEK • 13 字节发送缓冲区 • 增强型 PeliCAN 内核 来自 SJA1000 的 CAN2.0B
UART I2C 总线 CAN 总线 6 路输入 10 位 ADC 2 路 8 位脉宽调制输出 1 个看门狗定时器 T3 片内振荡时 钟电路 对于需要外部扩展存储容量的系统 P8xC591 可外接标准 TTL 兼容存储器和逻辑器件
P8xC591 将 P87C554 和 SJA1000 单独 CAN 控制器 结合在一起 并在以下方面加以增强
• 保密位 - MASK 型 2 位
- OTP 型 3 位
• 加密数组 64 字节
• ADC 可激活空闲模式
• 双 DPTR 寄存器
• 低 EMI 禁止 ALE
• 软件复位 位 AUXR1.5
• 低电平复位
• 上电复位检测
• 封装形式 PLCC44 PQFP44
• 温度范围 工业级 -40 85
2 8xC591 的 CAN 有关特性
P8xC591 单片机分类如下 无 ROM 型 P80C591 MASK 型 P83C591 OTP 型 P87C591
P8xC591 片内有 16K 程序存储器 除 P80C591 外 512 个字节 RAM 片外 ROM 和 RAM 都可扩展到 64K P8xC591 有 4 个 8 位 I/O 口 3 个 16 位定时/计数器 15 个中断源 4 个中断优先级的可嵌套中断结构 1 个全双工串行接口
周立功CAN总线设计详解通讯
-4– 文档编号:20030810_1
广州周立功单片机发展有限公司 Tel: (020)38730976 38730977 Fax:38730925
CAN-bus 介绍
概述
CAN-bus(Controller Area Network)即控制器局域网,是国际上应用最广泛的现场总线之一。 起先,CAN-bus 被设计作为汽车环境中的微控制器通讯,在车载各电子控制装置 ECU 之间交换信息, 形成汽车电子控制网络。比如:发动机管理系统、变速箱控制器、仪表装备、电子主干系统中,均嵌入 CAN 控制装置。
高层协议
CAN 高层协议························································································· 8 CANopen 协议 ························································································ 9 DeviceNET 协议 ···················································································· 10 ZLGCAN 系列产品介绍 ············································································ 12
我们立志成为国内第一流的 CAN-bus 开发、服务、应用的团队。关于 CAN-bus 的详细应用,请浏览技术支持 专业主页:
或进入 CAN-bus 技术讨论园地:
http:///club/bbs/bbsView.asp 我们的服务邮箱:
管道液体流速检测
管道液体流速的检测系统的设计概述:在管道泄漏检测以及其他许多石油工业领域中,管道中液体流速的测定是十分重要的。
而对于流体中含有固体颗粒和气泡的多相流,将优先采用超声多普勒流量法测量流体流量。
其测量原理即为超声波的多普勒效应,由入射波和反射波的频差来进行流速的测定。
入射超声波的频率是固定的.这就需要对反射回来的声波频率进行精确的测量。
反射声波淹没在大量的噪声之中,为此,需要引入一种非常好的测频方法。
针对传统测频方法的一些局限性,本文引人了基于混沌振子的测频方法,对反射波频率进行有效的提取。
然后通过控制器局域网(CAN)对采集的信号进行处理,形成电子控制网络,组成管道液体流速的检测系统。
一、控制原理:1.1多普勒法测量原理多普勒法测量原理,是依据声波中的多普勒效应,检测其多普勒频率差。
超声波发生器为一固定声源,随流体以同速度运动的固体颗粒与声源有相对运动,该固体颗粒可把入射的超声波反射回接收器。
入射声波与反射声波之间的频率差就是由于流体中固体颗粒运动而产生的声波多普勒频移。
由于这个频率差正比于流体流速,所以通过测量频率差就可以求得流速,进而可以得到流体流量,如图3。
图3多普勒超声波流量计测流原理图c+cosθ当随流体以速度v运动的颗粒流向声波发生器时,颗粒接收到的声波频率f1为:因此,声波接收器和发生器间的多普勒频移Δf为:以上各式中:θ为声波方向与流体流速v之间的夹角,f0为声源的初始声波频率,c为声源在介质中的传播速度。
若c>>vcosθ则式(11)、(12)是按单个颗粒考虑时,测得的流体流速和流量。
但对于实际含有大量粒群的水流,则应对所有频移信号进行统计处理。
超声波多普勒流量计的换能器通常采用收发一体结构,见图4。
换能器接收到的反射信号只能是发生器和接收器的两个指向性波束重叠区域内颗粒的反射波,这个重叠区域称为多普勒信号的信息窗。
换能器所收到的信号就是由信息窗中所有流动悬浮颗粒的反射波的叠加,即信息窗内多普勒频移为反射波叠加的平均值。
CAN总线系列讲座第三讲CAN控制器和收发器
CAN总线系列讲座第三讲——CAN控制器和收发器一 CAN控制器官方定义:CAN控制器用于将欲收发的信息(报文),转换为符合CAN规范的CAN帧,通过CAN收发器,在CAN-bus上交换信息。
举个便于理解的例子:就像您发快递一样,要根据快递公司提供的快递单填写具体的信息(发件人和收件人的地址、联系电话等),快递公司将之标准化(统一的快递单格式,并对每一件快递进行编号),随后才能传递信息(您快递的具体东西,如文件、衣服、手机等)。
(1)CAN控制器分类CAN控制器芯片分为两类:一类是独立的控制器芯片,如SJA1000;另一类是和微控制器做在一起,如NXP半导体公司的Cortex-M0内核LPC11Cxx系列微控制器、LPC2000系列32位ARM微控制器。
CAN控制器的大致分类及相应的产品可参见表1。
表1 CAN控制器分类及相应产品型号(2)CAN控制器的工作原理为了便于读者理解CAN控制器的工作原理,下面给出了一个SJA1000 CAN控制器的经过简化的结构框图如图1所示。
图1 CAN控制器结构示意接口管理逻辑接口管理逻辑如图1所示。
接口管理逻辑用于连接外部主控制器,解释来自主控制器的命令,控制CAN控制器寄存器的寻址,并向主控制器提供中断信息和状态信息。
CAN核心模块CAN核心模块如图1所示。
收到一个报文时,CAN核心模块根据CAN规范将串行位流转换成用于接收的并行数据,发送一个报文时则相反。
发送缓冲器发送缓冲器如图1所示。
发送缓冲器用于存储一个完整的报文,当CAN控制器发送初始化时,接口管理逻辑会使CAN核心模块从发送缓冲器读CAN报文。
验收滤波器验收滤波器如图1所示,验收滤波器可以根据用户的编程设置,过滤掉无须接收的报文。
接收FIFO接收FIFO如图1所示。
接收FIFO是验收滤波器和主控制器之间的接口,用于存储从CAN 总线上接收的所有报文。
工作模式CAN控制器可以有两种工作模式(BasicCAN和PeliCAN)。
