人工挖孔桩检测要求
人工挖孔桩检测要求
人工挖孔桩检测要求一、检测前的准备工作在进行人工挖孔桩检测之前，需要做好充分的准备工作。
首先，要收集相关的设计文件、施工记录等资料，了解桩的设计参数、施工工艺等情况。
其次，要对检测设备进行校准和调试，确保其准确性和可靠性。
此外，还需要确定检测的桩位和检测方法，并制定详细的检测方案。
二、桩身完整性检测1、低应变法低应变法是一种常用的桩身完整性检测方法。
它通过在桩顶施加一个瞬时的激振力，产生应力波沿桩身传播，然后根据反射波的特征来判断桩身的完整性。
对于人工挖孔桩，低应变法可以检测出桩身的裂缝、缩颈、断桩等缺陷。
在进行低应变检测时，需要注意传感器的安装位置和耦合效果，以确保检测信号的准确性。
同时，要选择合适的激振方式和激振力大小，以获得清晰的反射波信号。
2、声波透射法声波透射法是通过在桩内预埋声测管，然后发射和接收超声波，根据超声波在桩身中的传播速度、波幅、频率等参数的变化来判断桩身的完整性。
这种方法适用于桩径较大、桩长较长的人工挖孔桩。
在进行声波透射法检测时，要保证声测管的安装质量，避免管内堵塞、弯曲等情况。
同时，要合理布置发射和接收换能器的位置，确保对桩身进行全面检测。
三、桩身混凝土强度检测1、钻芯法钻芯法是通过钻取桩身混凝土芯样，然后进行抗压试验来确定混凝土强度。
这种方法直观、准确，但具有一定的破坏性。
对于人工挖孔桩，钻芯法可以在桩顶、桩身中部等部位进行钻芯取样。
在进行钻芯检测时，要选择合适的钻芯设备和钻头，并控制钻进速度和压力，以保证芯样的完整性和代表性。
同时，要对芯样进行加工和养护，按照标准进行抗压试验。
2、回弹法回弹法是通过回弹仪测量混凝土表面的回弹值，然后根据回弹值与混凝土强度的关系来推算混凝土强度。
这种方法简便快捷，但精度相对较低。
对于人工挖孔桩，回弹法可以在桩身侧面进行检测。
在进行回弹检测时，要注意回弹仪的校准和保养，选择合适的测区和测点，并按照规范进行操作和数据处理。
四、桩端持力层检测桩端持力层的检测是为了确定桩端是否达到设计要求的地层，并评估其承载力。

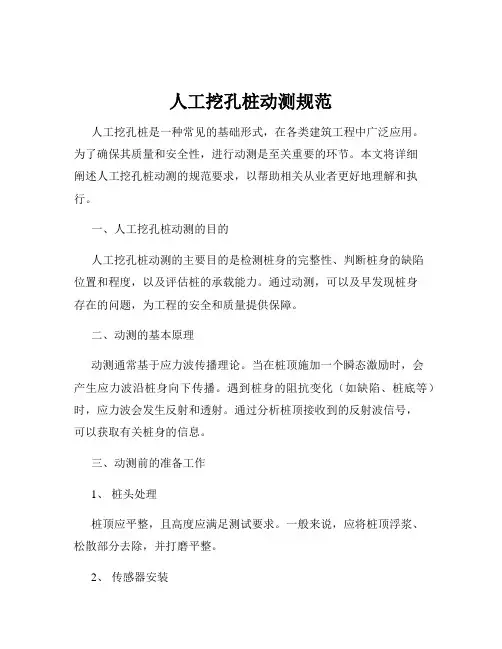

人工挖孔桩动测规范
人工挖孔桩动测规范人工挖孔桩是一种常见的基础形式，在各类建筑工程中广泛应用。
为了确保其质量和安全性，进行动测是至关重要的环节。
本文将详细阐述人工挖孔桩动测的规范要求，以帮助相关从业者更好地理解和执行。
一、人工挖孔桩动测的目的人工挖孔桩动测的主要目的是检测桩身的完整性、判断桩身的缺陷位置和程度，以及评估桩的承载能力。
通过动测，可以及早发现桩身存在的问题，为工程的安全和质量提供保障。
二、动测的基本原理动测通常基于应力波传播理论。
当在桩顶施加一个瞬态激励时，会产生应力波沿桩身向下传播。
遇到桩身的阻抗变化（如缺陷、桩底等）时，应力波会发生反射和透射。
通过分析桩顶接收到的反射波信号，可以获取有关桩身的信息。
三、动测前的准备工作1、桩头处理桩顶应平整，且高度应满足测试要求。
一般来说，应将桩顶浮浆、松散部分去除，并打磨平整。
2、传感器安装选择合适的传感器，并确保其安装牢固、与桩顶接触良好。
3、仪器校准测试前应对动测仪器进行校准，确保测试数据的准确性。
四、动测的方法1、低应变反射波法这是一种常用的动测方法。
通过在桩顶施加小能量的冲击，产生应力波，分析反射波的特征来判断桩身质量。
2、高应变法适用于检测桩的竖向抗压承载力和桩身完整性。
需要对桩顶施加较大的能量冲击。
五、动测的技术要求1、测试参数设置包括采样频率、滤波频率等，应根据桩的类型、长度和测试目的合理设置。
2、信号采集应保证采集到的信号清晰、稳定，具有足够的分辨率。
3、重复测试对于重要的桩或测试结果有疑问的桩，应进行重复测试，以提高测试结果的可靠性。
六、动测结果的分析与评价1、完整性评价根据反射波的特征，将桩身完整性分为Ⅰ类（桩身完整）、Ⅱ类（基本完整）、Ⅲ类（有明显缺陷）、Ⅳ类（严重缺陷）。
2、缺陷位置和程度的判断通过反射波的到达时间和幅值等参数，计算缺陷的位置和程度。
3、承载能力评估对于高应变法测试结果，结合相关公式和经验，评估桩的承载能力。
七、动测报告动测完成后，应编制详细的动测报告。
人工挖孔桩质量验收要求
人工挖孔桩质量验收要求
1.引言
本文档旨在规定人工挖孔桩的质量验收要求，以确保工程质量和安全。
2.检查要求
2.1 桩孔尺寸
桩孔直径应符合设计要求，允许偏差范围±5%。
桩孔深度应与设计要求一致，允许偏差范围±10%。
2.2 桩孔水平度
桩孔的水平度应在设计水平线范围内，允许偏差范围±2cm。
2.3 清孔质量
桩孔应清除杂物、泥浆和污水，确保孔壁平整光滑。
2.4 桩身质量
桩身表面应无裂缝、瘤疤或明显变形。
桩身截面尺寸应与设计要求一致，允许偏差范围±3%。
2.5 钢筋质量
钢筋应符合设计要求，包括钢筋的直径、间距、横截面积等。
钢筋应正确安装，与桩身紧密连接，无明显松动或脱落现象。
2.6 竖向位移
桩顶应垂直于设计标高，允许偏差范围±2cm。
2.7 提供验收文件
提供桩基础施工记录、设计图纸、材料合格证明等验收文件。
3.验收程序
3.1 工程验收前
监理工程师应依据设计要求检查各项桩基础施工工作的合格情况。
监理工程师和施工单位共同审核验收文件的完整性。
3.2 工程验收中
监理工程师将现场实际施工情况与设计要求进行对比，逐项验收桩基础质量。
3.3 工程验收后
监理工程师应出具验收报告，记录桩基础的验收情况。
如发现不合格情况，应提出整改意见，并要求整改到位后重新
验收。
4.结论
本文档规定了人工挖孔桩的质量验收要求，施工单位和监理工
程师应按照本文档的要求进行验收工作，确保桩基础的质量和安全。

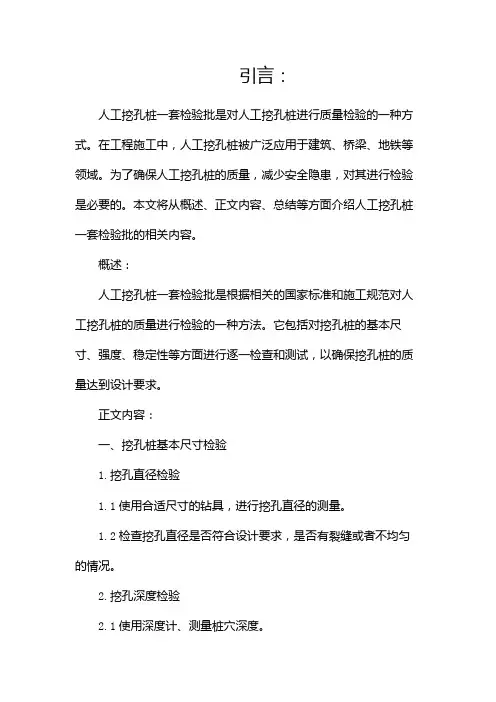

人工挖孔桩一套检验批
引言：人工挖孔桩一套检验批是对人工挖孔桩进行质量检验的一种方式。
在工程施工中，人工挖孔桩被广泛应用于建筑、桥梁、地铁等领域。
为了确保人工挖孔桩的质量，减少安全隐患，对其进行检验是必要的。
本文将从概述、正文内容、总结等方面介绍人工挖孔桩一套检验批的相关内容。
概述：人工挖孔桩一套检验批是根据相关的国家标准和施工规范对人工挖孔桩的质量进行检验的一种方法。
它包括对挖孔桩的基本尺寸、强度、稳定性等方面进行逐一检查和测试，以确保挖孔桩的质量达到设计要求。
正文内容：一、挖孔桩基本尺寸检验1.挖孔直径检验1.1使用合适尺寸的钻具，进行挖孔直径的测量。
1.2检查挖孔直径是否符合设计要求，是否有裂缝或者不均匀的情况。
2.挖孔深度检验2.1使用深度计、测量桩穴深度。
2.2检查挖孔深度是否符合设计要求，是否存在偏差。
3.桩身垂直度检验3.1使用水准仪等工具，检测桩身的垂直度。
3.2判断桩身是否垂直，是否存在偏斜或者倾斜的情况。
二、挖孔桩强度检验1.混凝土强度检验1.1采集混凝土样本，并进行试块制备。
1.2进行混凝土试块的抗压强度测试，判断混凝土是否符合规范要求。
2.钢筋布置和间距检验2.1对挖孔桩的钢筋进行检查，确保钢筋布置正确、间距符合要求。
2.2检验钢筋的连接是否紧固可靠，是否达到规范要求。
三、挖孔桩稳定性检验1.桩身下沉检验1.1对挖孔桩的整体稳定性进行检验，观察是否有下沉情况。
1.2如有下沉情况，应及时分析原因并采取相应措施进行修复。
2.桩身竖向位移检验2.1使用测斜仪等工具，对挖孔桩进行竖向位移的测量。
2.2检查挖孔桩是否有竖向位移，如有，记录位移量并进行分析。
四、现场验收和报告编制1.验收规程制定1.1制定挖孔桩一套检验批的验收规程。
1.2确定验收标准和验收方法。
2.现场验收2.1现场专人对挖孔桩进行上述检验工作。
2.2根据检验结果，判断挖孔桩是否符合要求，是否可以投入使用。
3.报告编制3.1编制挖孔桩一套检验批的检验报告。

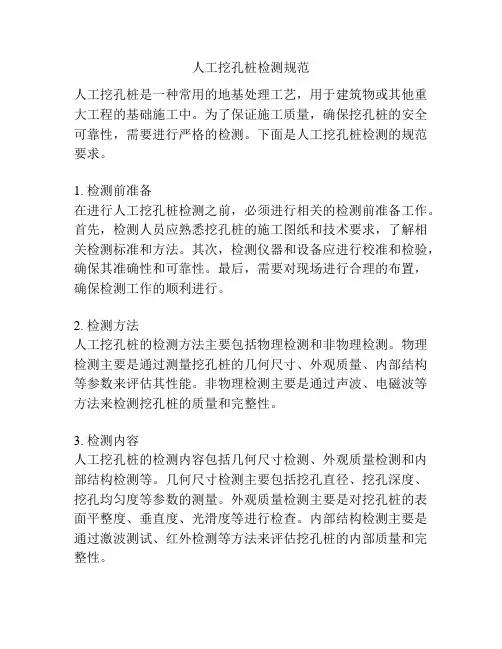

人工挖孔桩检测规范
人工挖孔桩检测规范人工挖孔桩是一种常用的地基处理工艺，用于建筑物或其他重大工程的基础施工中。
为了保证施工质量，确保挖孔桩的安全可靠性，需要进行严格的检测。
下面是人工挖孔桩检测的规范要求。
1. 检测前准备在进行人工挖孔桩检测之前，必须进行相关的检测前准备工作。
首先，检测人员应熟悉挖孔桩的施工图纸和技术要求，了解相关检测标准和方法。
其次，检测仪器和设备应进行校准和检验，确保其准确性和可靠性。
最后，需要对现场进行合理的布置，确保检测工作的顺利进行。
2. 检测方法人工挖孔桩的检测方法主要包括物理检测和非物理检测。
物理检测主要是通过测量挖孔桩的几何尺寸、外观质量、内部结构等参数来评估其性能。
非物理检测主要是通过声波、电磁波等方法来检测挖孔桩的质量和完整性。
3. 检测内容人工挖孔桩的检测内容包括几何尺寸检测、外观质量检测和内部结构检测等。
几何尺寸检测主要包括挖孔直径、挖孔深度、挖孔均匀度等参数的测量。
外观质量检测主要是对挖孔桩的表面平整度、垂直度、光滑度等进行检查。
内部结构检测主要是通过激波测试、红外检测等方法来评估挖孔桩的内部质量和完整性。
4. 检测要求人工挖孔桩的检测要求主要包括检测的准确性、及时性和可靠性。
首先，检测结果必须准确无误，能反映出挖孔桩的实际情况。
其次，检测应及时进行，确保在施工过程中及时发现和解决问题。
最后，检测方法和仪器设备应可靠，并符合相关的标准和规范要求。
5. 检测记录和报告人工挖孔桩的检测结果应进行记录和报告。
记录应详细记录挖孔桩的检测参数、数据和结果，并加盖检测单位的公章。
报告应包括挖孔桩的检测结果、问题和建议等内容，并由专业检测单位出具。
通过以上规范要求的实施，可以保证人工挖孔桩的施工质量和安全可靠性。
同时，对于施工单位和监理单位来说，也能够提供一定的技术依据和参考，为工程的顺利进行提供保障。

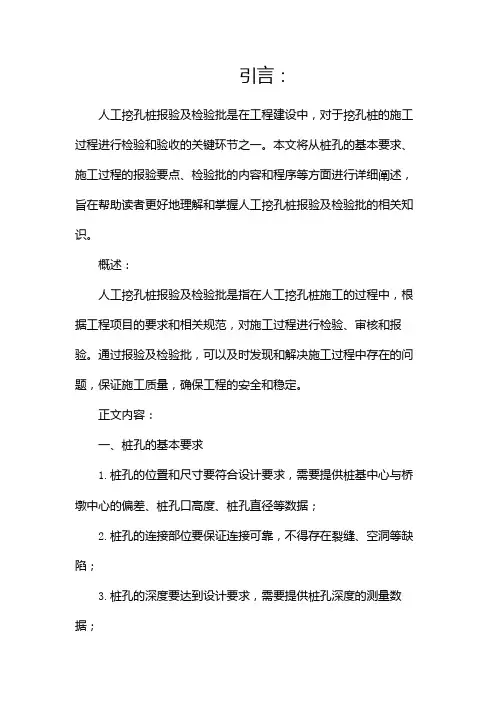

人工挖孔桩报验及检验批
引言：人工挖孔桩报验及检验批是在工程建设中，对于挖孔桩的施工过程进行检验和验收的关键环节之一。
本文将从桩孔的基本要求、施工过程的报验要点、检验批的内容和程序等方面进行详细阐述，旨在帮助读者更好地理解和掌握人工挖孔桩报验及检验批的相关知识。
概述：人工挖孔桩报验及检验批是指在人工挖孔桩施工的过程中，根据工程项目的要求和相关规范，对施工过程进行检验、审核和报验。
通过报验及检验批，可以及时发现和解决施工过程中存在的问题，保证施工质量，确保工程的安全和稳定。
正文内容：一、桩孔的基本要求1.桩孔的位置和尺寸要符合设计要求，需要提供桩基中心与桥墩中心的偏差、桩孔口高度、桩孔直径等数据；2.桩孔的连接部位要保证连接可靠，不得存在裂缝、空洞等缺陷；3.桩孔的深度要达到设计要求，需要提供桩孔深度的测量数据；4.桩孔的侧壁要光洁，不得出现掉壁、松动等情况；5.桩孔的周边土体要进行有效的支护，确保不会发生塌方等问题。
二、施工过程的报验要点1.施工前的准备工作，包括施工区域划界、设备材料准备、施工方案编制等；2.施工过程中的操作要求，包括孔壁清理、加固措施、支护结构的施工等；3.施工过程中的监控和检测，包括孔深的测量、孔壁的观察、支护结构的强度测试等；4.施工过程中的安全措施，包括现场安全管理、施工人员的防护设备、周边交通的疏导等；5.施工过程中的记录和资料管理，包括施工日志、测量数据、现场照片等。
三、检验批的内容和程序1.检验批的内容包括施工材料的质量证明、施工工艺的合规证明、施工记录的准确性证明等；2.检验批的程序包括初步验收、质量检验、工艺检验、样品检验等；3.检验批的具体操作包括检查材料是否符合规定、检查施工工艺是否按照要求进行、检查施工记录的准确性等；4.检验批的要求包括验收标准的制定、检验批的数量和比例的确定、检验批的审核和批准的程序等；5.检验批的结果包括合格、不合格、待处理、未批准等。
结论：人工挖孔桩报验及检验批是工程建设中的重要一环，通过报验和检验批，可以保证挖孔桩的施工质量和安全性。
人工挖孔桩常规检测技术要求
基桩检测方案1检测目的根据《建筑地基基础工程施工质量验收规范（GB50202-2002）》及其它相应技术规范要求，工程桩须进行桩身完整性检测，桩身完整性检测宜采用两种或多种合适的检测方法进行。
基桩低应变动力检测法及基桩埋管超声检测法均是对桩身混凝土的完整性进行检测，并推定缺陷类型及其所处位置，对桩身混凝土强度等级作出估计。
根据有关施工验收规范及检测技术规程要求，基桩完整性检测数量，“柱下三桩或三桩以下的承台抽检桩数不得少于1根”，即“一柱一桩”宜全数检测，贵阳地区建筑基桩完整性检测要求亦遵循此原则，对所有基桩（满足“一柱一桩”）进行全数检测，其中基桩低应变动力检测法可作为桩身完整性普查方法，基桩埋管超声检测法作为必要的补充检测手段，该方法抽取的检测桩数应不少于总桩数的10％。
2检测主要依据的规程规范《建筑基桩检测技术规范（JGJ106-2003）《建筑地基基础工程施工质量验收规范（GB50202-2002）》3检测施工要求3.1基桩低应变动力检测法1）收集并提供该项目工程地质资料、基础设计图、施工原始记录和桩位布置图。
2）桩身混凝土达到规定养护龄期后，凿去浮浆、平整桩头，切除桩头外露过长的主钢筋。
3）每根桩在测试前须将桩头处理平整，清除桩顶积水或异物，进行测点打磨。
其中测点打磨共需5个点：桩中心布置1个点、距桩中心2/3半径处对称布置4个点，每个点直径大小为100～150mm，宜采用磨光机打磨。
3.2基桩埋管超声检测法1）收集并提供工程地质资料、基础设计图、施工原始记录和桩位布置图。
2）在灌注桩施工时同期安装内径为50～60mm的钢管或PVC管作为声测管，声测管应绑扎在钢筋笼内侧，自上而下至桩底，并互相平行。
声测管埋设数量根据桩径确定：D≤800mm埋双管，800mm＜D≤2000mm 设三根，D＞2000mm不少于4根（D——受检桩设计桩径）；并确保管底不漏水，管口加盖，防止异物落入管中造成堵塞；声测管连接处应光滑过渡，管口高出桩顶100mm以上，且各声测管管口高度宜一致。
人工挖孔桩检测要求
人工挖孔桩检测要求人工挖孔桩检测要求一、概述人工挖孔桩是一种常用的地基工程施工方法，用于加固土地或建筑物基础。
为确保人工挖孔桩的质量和安全性，需要对其进行专门的检测。
本文档旨在提供详细的人工挖孔桩检测要求，包括检测程序、检测方法和检测标准等内容。
二、检测程序1.检测前准备：在进行人工挖孔桩检测前，需确保以下准备工作已完成：1.1 确定检测单位和检测人员；1.2 完成相关的设计图纸和文件的评审；1.3 准备好检测仪器和设备。
2.检测过程：2.1 检测前准备：2.1.1 检查桩基础的相关信息，包括设计参数、施工方案等；2.1.2 检查挖孔桩的施工质量，包括孔壁的平整度、孔径尺寸等。
2.2 桩身质量检测：2.2.1 使用超声波检测仪器对桩身进行质量检测；2.2.2 检测点密度应符合相应的规范要求；2.2.3 记录检测结果并分析。
2.3 桩身质量核验：2.3.1 对一定数量的挖孔桩进行取样检测；2.3.2 进行桩身部位的物理力学性能测试；2.3.3 比对检测结果和设计要求，进行合格性评定。
2.4 其他检测内容：除了桩身质量的检测外，还需要进行以下检测内容：2.4.1 挡土墙和钢壁桩的连接部位的检测；2.4.2 桩顶中心线的调整和测量；2.4.3 桩周边土质的采样和试验。
三、检测方法1.超声波检测法：超声波检测法是常用的桩身质量检测方法，其原理是利用超声波在材料中的传播特性来评估桩身的质量。
1.1 使用超声波探头对挖孔桩进行全面扫描；1.2 根据超声波探头接收到的信号，分析桩身的质量状况。
2.取样检测法：取样检测法是桩身质量核验中常用的方法，其原理是通过对取样桩进行物理力学性能测试来评定挖孔桩的质量。
2.1 根据设计要求，选取一定数量的挖孔桩进行取样；2.2 对取样的挖孔桩进行打孔、切割等操作，取得样品；2.3 对样品进行物理力学性能测试，包括抗压强度、抗弯强度等。
四、检测标准人工挖孔桩的检测应符合以下标准：1.国家相关行业标准，如《人工挖孔桩质量检验规程》；2.地方政府发布的地方标准和规定；3.设计文件和合同中的质量要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人工挖孔桩检测要求
一、人工挖孔桩检测要求
1、桩位定位质量控制，根据建设单位的测量基准点和测量基线放样定位，经监理复核，用十字交叉法定出孔桩中心。
2、垂直度质量控制，且底部扩大段要按设计挖成圆台状，保证尺寸。
笔者认为，在实施“智能化”的过程中，事先要听取各级管理部门的意见，研究“智能化”要实现什么管理职能，这是制定方案的核心；其次要多听听专业人员的意见，在充分发挥硬件设备功能的基础上，注重在管理手段上，现有设备、方案能够对管理工作提供哪些数据，对具体管理工作有哪些补充和提高……目的明确，切忌“长官意志”、“想当然”办事。
3、孔桩护壁质量控制，采用砼护壁，一般每节高度以60cm，厚度15cm 为宜，混凝土等级与桩一致。
采用砖护壁，净距不小于设计桩径。
二、成桩质量控制
1、清孔质量控制：孔壁、孔底必须清理干净，孔底无浮渣，孔壁无松动，有地下水则要设泵坑排水。
2、钢筋笼制安质量控制：
（1）钢筋进场要验收，要有质保单，并要求作力学性能试验和焊接试验，有条件的监理单位应作平行试验，合格后才能启用。
（2）焊条要有质保单，型号要与钢筋的性能相适应。
（3）钢筋笼制作严格按设计加工，主筋位置用钢筋定位支架控制等分距离。
（4）钢筋保护层用水泥砂浆块制作，每1.5-2m一组，每组3个，圆周上相距120°，每组之间呈梅花形布置。
（5）坚持按配合比投料，坍落度损失大于5cm/h时，要调整配比。
（6）砼拌合料质量控制，每盘砼的拌和时间不得少于90秒，开始搅拌时必须做一次坍落度检测，调整好流动性，且具有较好的粘聚性，灌注时作坍落度损失的观察，以指导砼配合比的调整，拌好的砼应立即使用，有离析现象严禁灌入桩孔。
（7）砼浇灌质量控制：混凝土导管离孔底距离不大于0.5m；砼坍落度不宜过大，以5-8cm为宜，每50cm为一层及时振捣，砼灌注要保持连续。
三、桩身质量检验：
1、砼试块强度质量检验，桩身动检，必须合格。
四、监理控制：
1、监理按要求作重要项目的平行试验。
2、混凝土灌注过程中必须实行旁站，全员、全过程控制，严格把关。
3、要及时跟踪检验，及时评定质量结果。
