运动控制系统原理及应用
运动控制系统概述
性能测试与评价：研究控制系统或控制元件在不同负载工况下的静动态 特性试验测试方法，以及性能评价与故障诊断等。
1.2、运动控制系统基本组成原理
系统静动态性能测试、 故障诊断和性能评价
控制器与控 制方法
驱动器
电力驱动元件、 驱动技术
扰动 执行机构
电动、液压、气动
负载
反馈元件
二、运动控制系统分类及特点
2.2 运动控制系统特点
运动控制系统运动规律复杂、速度响应快（大约在几～ 几十毫秒内）、负载变化大等。 对于电机驱动的运动控制系统特点：传输方便、速度高。 低速性能差、滞回和非线性较大。 对于液动伺服系统的特点：功率密度大、负载能力强、响 应快、低速平稳。泄漏、传输不方便。 对于气动伺服系统的特点：便于实现直线运动、比液压系 统传输方便。负载能力差、精度低、响应慢。
三、运动控制系统的应用与发展
3.1 应用 运动控制系统应用非常广泛：武器装备、机器人、工业
加工机床、冶金轧钢、交通工具、民用等各个领域。 3.2 发展 特种执行器（压电、人工肌肉、热敏、超音速电机、DDR 直驱电机、直线电机） 高功率密度执行机构（新材料，新结构、体积小、重量轻、 功率大） 非线性、滞回、死区控制方法 强耦合、过驱动复杂运动控制 超大功率驱动控制
传感器采集与 信号处理
二、运动控制系统分类及特点
2.1 运动控制系统分类 （1）按照执行机构的类型分：
电动、液动和气动
（2）按照被控物理量分： 位置（角位置）、速度（角速度）、力（力矩、压力）
（3）按照运动规律分：
点位控制系统、轨迹控制控制系统、随动控制系统
（4）按照控制器类型分：
模拟控制系统、数字控制系统
《运动控制系统》课件
闭环控制系统包含反馈回路，通过负反馈来自动调节系统的输出量，使其达到预定的目标值。
闭环控制系统的优点是精度高，抗干扰能力强，能够自动修正误差，适用于对精度要求较高的复杂系统。
闭环控制系统的缺点是结构复杂，设计难度较大，需要具备一定的稳定性分析和调整能力。
03
反馈控制原理的实现需要具备一定的传感器和控制器技术，以及对系统的数学建模和仿真分析能力。
01
反馈控制原理是通过比较系统的输入与输出信号，将输出信号的差值用于控制执行机构，以实现系统的自动调节。
02
反馈控制原理广泛应用于各种运动控制系统，能够提高系统的稳定性和精度。
04
运动控制系统的应用
运动控制系统能够精确控制机器人的动作和位置，实现自动化生产线的连续作业，提高生产效率和产品质量。
控制器的种类繁多，根据应用需求可以选择不同的控制器，如单片机、PLC、运动控制卡等。
执行器是运动控制系统的输出部分，负责将驱动器的电压或电流信号转换为机械运动。
执行器的种类也很多，常见的有步进电机、伺服电机、直线电机等。
执行器的选择要根据实际应用需求来决定，如需要高精度定位、快速响应等。
传感器的种类也很多，常见的有光电编码器、旋转变压器、霍尔元件等。
自动化决策
智能化运动控制系统将具备自适应学习能力，能够根据不同环境和工况自动调整控制策略，以适应各种复杂和动态的运动需求。
自适应控制
远程监控与控制
通过网络技术，实现对运动控制系统的远程监控和控制，方便对设备进行远程调试、故障诊断和远程维护。
数据共享与协同工作
通过网络化实现多设备之间的数据共享和协同工作，提高生产效率和设备利用率。
运动控制系统原理与应用
运动控制系统原理与应用
运动控制系统是一种通过计算机控制的系统，用于实现精密运动控制的方法。
它主要由传感器、执行器、控制器和通信模块组成。
传感器用于收集物体位置、速度、力度等信息，将其转化为电信号，并传输给控制器。
常用的传感器包括编码器、位移传感器和力传感器等。
执行器是将控制信号转化为机械运动的装置。
常见的执行器有直流电机、声音扬声器和液压马达等。
控制器是运动控制系统的核心，负责处理传感器收集到的各种信号，并根据事先确定的控制算法生成控制信号，将其发送给执行器实现精密运动控制。
常见的控制器有单片机、PLC和DSP芯片等。
通信模块用于与其他系统进行数据交换和通信。
通过通信模块，运动控制系统可以与设备进行远程监控和数据传输。
运动控制系统广泛应用于工业生产线、机器人、自动化设备以及航空航天等领域。
它可以实现对物体的精确定位、追踪、速度控制和力控制等操作，提高生产效率和产品质量。
总之，运动控制系统是一种通过计算机控制传感器和执行器实现精密运动控制的系统。
它在工业生产和自动化领域有着广泛的应用前景。
运动控制原理与实践
运动控制原理与实践运动控制是现代工业自动化领域中的重要组成部分，它涉及到机械、电子、计算机等多个学科的知识。
在工业生产中，运动控制系统可以实现对机械设备的精准控制，提高生产效率，降低成本，保证产品质量。
本文将介绍运动控制的基本原理和实践应用，希望能为相关领域的从业者提供一些帮助。
首先，我们来了解一下运动控制的基本原理。
运动控制系统通常由传感器、执行器、控制器和通信网络组成。
传感器用于感知机械设备的位置、速度、力度等信息，将这些信息转化为电信号传输给控制器；控制器根据传感器反馈的信息，通过算法计算出控制信号，再通过通信网络传输给执行器，执行器根据控制信号驱动机械设备进行相应的运动。
在这个过程中，控制器起着核心作用，它需要实时地处理传感器反馈的信息，并根据预先设定的控制策略生成合适的控制信号，以实现对机械设备的精准控制。
在实践应用中，运动控制系统广泛应用于各种机械设备中，比如数控机床、工业机器人、自动化生产线等。
以数控机床为例，通过运动控制系统可以实现对刀具的精确控制，实现复杂零件的加工；在工业机器人中，运动控制系统可以实现对机器人臂的灵活控制，完成各种复杂的操作任务；在自动化生产线中，运动控制系统可以实现对输送带、装配机、包装机等设备的协调运动，实现自动化生产。
可以说，运动控制系统已经成为现代工业生产中不可或缺的一部分。
除了工业领域，运动控制系统在其他领域也有着广泛的应用。
比如在航空航天领域，飞行器的姿态控制、导航控制等都离不开运动控制系统的支持；在医疗器械领域，影像设备、手术机器人等都需要运动控制系统来实现精准的运动控制。
可以说，运动控制系统已经渗透到了现代社会的方方面面。
总的来说，运动控制原理的理解和实践应用对于工程技术人员来说是非常重要的。
希望通过本文的介绍，读者能对运动控制有一个初步的了解，同时也能在实际工作中运用这些知识，提高工作效率，促进工业自动化的发展。
相信随着科技的不断进步，运动控制技术将会在更多领域得到应用，为人类社会带来更多的便利和发展机遇。

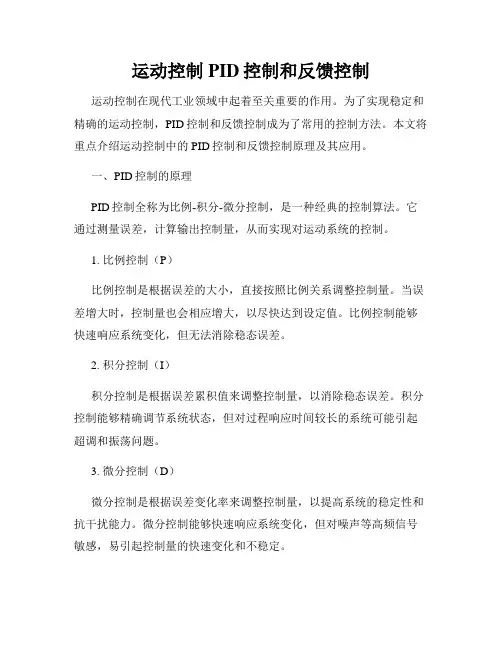

运动控制PID控制和反馈控制
运动控制PID控制和反馈控制运动控制在现代工业领域中起着至关重要的作用。
为了实现稳定和精确的运动控制，PID控制和反馈控制成为了常用的控制方法。
本文将重点介绍运动控制中的PID控制和反馈控制原理及其应用。
一、PID控制的原理PID控制全称为比例-积分-微分控制，是一种经典的控制算法。
它通过测量误差，计算输出控制量，从而实现对运动系统的控制。
1. 比例控制（P）比例控制是根据误差的大小，直接按照比例关系调整控制量。
当误差增大时，控制量也会相应增大，以尽快达到设定值。
比例控制能够快速响应系统变化，但无法消除稳态误差。
2. 积分控制（I）积分控制是根据误差累积值来调整控制量，以消除稳态误差。
积分控制能够精确调节系统状态，但对过程响应时间较长的系统可能引起超调和振荡问题。
3. 微分控制（D）微分控制是根据误差变化率来调整控制量，以提高系统的稳定性和抗干扰能力。
微分控制能够快速响应系统变化，但对噪声等高频信号敏感，易引起控制量的快速变化和不稳定。
通过合理地组合比例、积分和微分控制，PID控制能够在运动控制中实现稳定、精确的控制效果。
二、PID控制的应用PID控制在运动控制领域广泛应用于各种控制系统中，例如：1. 机械运动控制在机械运动控制中，PID控制可用于控制电机、伺服系统等。
通过精确调节PID参数，可以实现运动平稳、定位准确的控制效果。
2. 机器人控制在机器人控制中，PID控制常用于轨迹跟踪、姿态控制等。
通过PID控制，机器人能够实现精确的位置和姿态调节，完成各种复杂动作。
3. 自动化生产线控制在自动化生产线控制中，PID控制可用于调节输送带速度、气缸位置等参数。
通过PID控制，可以保证生产线的稳定运行和高效生产。
三、反馈控制的原理反馈控制是根据系统输出的实际反馈信息来调节控制量，以实现对系统运动的控制。
在运动控制中，反馈控制可以提供准确的系统状态反馈，从而实现闭环控制。
1. 位置反馈控制位置反馈控制是根据位置反馈信息来调节控制量，以实现对位置的精确控制。
《运动控制》课件
运动控制的基本原理
1 控制系统的要素
解释构成运动控制系统的重要要素，如传感器和执行器。
2 反馈控制原理
介绍反馈控制原理的基本概念和运作方式。
运动控制的技术方法
位置控制技术
详解位置控制技术，包括编码 器和位置伺服系统。
速度控制技术
深入研究速度控制技术，包括 PID控制和电机驱动。
力控制技术
探讨力控制技术在工业自动化 和机器人领域中的应用。
《运动控制》PPT课件
欢迎来到《运动控制》PPT课件！本课程将带您深入了解运动控制的重要性和 应用领域，并探索其基本原理、技术方法和发展趋势。
课件பைடு நூலகம்绍
本节将介绍课件的目的和重要性，以及主要内容的概述。
运动控制概述
定义
了解运动控制的定义，涵盖其在不同领域的应用。
应用领域
探索运动控制在工业、机器人和自动化等领域的 广泛应用。
2 发展前景展望
展望运动控制的未来发展，包括智能化和高效能的前景。
运动控制的发展趋势
1
高精度
2
介绍高精度运动控制技术的发展，如高
精度传感器和控制算法。
3
智能化
展望运动控制的智能化趋势，如人工智 能和机器学习的应用。
高效能
探讨提高运动控制系统效能的方法，如 优化控制策略和能源管理。
总结
1 运动控制的重要性
总结运动控制的重要性，强调其在现代工业和机器人技术中的关键作用。
运动控制系统的原理与应用
运动控制系统的原理与应用一、引言运动控制系统是现代工业自动化中的重要组成部分，它通过对机械设备的运动进行控制，实现生产过程的自动化和精确控制。
本文将介绍运动控制系统的基本原理和应用。
二、运动控制系统的基本原理运动控制系统的基本原理包括运动控制的参考坐标系、运动控制的工作原理和运动控制的基本组成部分。
2.1 运动控制的参考坐标系运动控制系统需要一个参考坐标系来描述运动物体的位置和姿态。
常用的参考坐标系有直角坐标系和极坐标系。
•直角坐标系：在直角坐标系中，位置由三个坐标轴（X、Y、Z）的数值来描述，姿态由欧拉角或四元数表示。
•极坐标系：极坐标系用径向距离和极角来描述位置，适用于某些特定运动场景。
2.2 运动控制的工作原理运动控制系统通过传感器和执行器之间的信息交换实现对机械设备的精确控制。
•传感器：传感器用于检测机械设备的位置、速度、力和姿态等信息，并将这些信息转换为电信号传输给控制器。
•控制器：控制器接收传感器的信号，根据预设的控制算法计算出控制指令，然后将控制指令发送给执行器。
•执行器：执行器根据接收到的控制指令，驱动机械设备进行相应的运动，如位置调整、速度改变或力施加。
2.3 运动控制的基本组成部分运动控制系统由以下几个基本组成部分构成：•传感器：用于采集机械设备的位置、速度、力和姿态等信息。
•控制器：接收传感器的信号，计算控制指令并发送给执行器。
•执行器：根据控制指令调整机械设备的位置、速度、力和姿态等。
三、运动控制系统的应用领域运动控制系统应用广泛，涵盖了许多不同领域。
以下是几个常见的应用领域：3.1 工业自动化运动控制系统在工业自动化中起着关键作用。
它可以用于控制机械臂、输送带、液压系统等工业设备，实现自动化生产线的运行和控制。
3.2 机器人技术机器人技术是运动控制系统的重要应用领域。
运动控制系统可以实现机器人的精确运动和姿态调整，使其能够进行各种复杂任务，如装配、焊接、喷涂等。
3.3 医疗设备运动控制系统在医疗设备中也有广泛的应用。
运动控制系统
电力电子器件组成电力电子装置。
电力电子器件：
第一代：半控型器件，如SCR，方便地应用于相控整流器 (AC→DC)和有源逆变器(DC→AC) ，但用于无源逆变 (DC→AC)或直流PWM方式调压（DC→DC）时，必须 增加强迫换流回路，使电路结构复杂。
第二代：全控型器件，如GTO、BJT、IGBT、MOSFET等 。 此类器件用于无源逆变(DC→AC) 和直流调压 （DC→DC）时，无须强迫换流回路，主回路结构简单。 另一个特点是可以大大提高开关频率，用脉宽调制 （PWM）技术控制功率器件的开通与关断，可大大提高 可控电源的质量。
3．微电子技术－－控制基础
微电子技术的快速发展，各种高性能的大规模或超大规 模的集成电路层出不穷，方便和简化了运动控制系统的 硬件电路设计及调试工作，提高了运动控制系统的可靠 性。高速、大内存容量、多功能的微处理器或单片微机 的问世，使各种复杂的控制算法在运动控制系统中的应 用成为可能，并大大提高了控制精度。
4．计算机控制技术－－系统控制核心
(1) 计算机控制
(2) 计算机仿真
(3) 计算机辅助设计
计算机具有强大的逻辑判断、数据计算和处理、信息传 输等能力，能进行各种复杂的运算，可以实现不同于一 般线性调节的控制规律，达到模拟控制系统难以实现的 控制功能和效果。计算机控制技术的应用使对象参数辨 识、控制系统的参数自整定和自学习、智能控制、故障 诊断等成为可能，大大提高了运动控制系统的智能化和 系统的可靠性。
计方法和运行性能，新型电机的发明就会带出新的运 动控制系统。 2．电力电子技术－－以电力电子器件为基础的功率 放大与变换装置是弱电控制强电的媒介，是运动控制 系统的执行手段。在运动控制系统中作为电动机的可 控电源，其输出电源质量直接影响运动控制系统的运 行状态和性能。新型电力电子器件的诞生必将产生新 型的功率放大与变换装置，对改善电动机供电电源质 量，提高系统运行性能，起到积极的推进作用。
