八年级物理下册第11章机械与功第1节杠杆(无答案)教科版
第十一章机械与功第一节例1。
如图，这款图钉来自于一个初中生的创意,翘起部分为我们预留下施力空间．图钉作为杠杆，当按图所示施力时其支点为（）A．A点B．B点C．C点D．D点练习1。
下列关于杠杆的说法中，错误的是（）A．杠杆可以是直的，也可以是弯的 B．动力、阻力使杠杆转动方向相反,但他们的方向不一定C．支点可以在杠杆的端点,也可以在力的作用线之间D．杠杆的长度等于动力臂和阻力臂之和例 2.如图，轻质杠杆上各小格间距相等，O为杠杆中点．甲、乙是同种金属材料制成的实心物体，甲为正方体，乙重15N，将甲、乙用能承受最大拉力为20N的细线分别挂于杠杆上M、Q两刻线处时，两细线被拉直且都沿竖直方向,M、Q正好在甲、乙重心正上方,杠杆在水平位置平衡，这时甲对地面的压强为4000Pa;当把乙移挂至R时，甲对地面的压强为3750Pa．下列说法中正确的是（）A．金属块甲的重力为45NB．金属块乙的体积为200cm3C．将甲向右移动并挂于N正下方,乙仍挂于R,放手后杠杆仍能平衡D．将甲向右移动并挂于P正下方，乙移挂至S，放手后甲被拉离地面练习2。
为了探究杠杆的平衡条件,物理老师带来了一个自制杠AB，从其上找一点C用支架支起来，如图所示．当小强依次在杠杆上的A1、A2、A等各点施加一个向下的力时，发现越来越容易提起水桶．根据这一实验现象大家提出的以下四个问题中，其中最有探究价值且易于探究的科学问题是（）A．水桶重和位置不变，杠杆平衡时，为什么施力点离支点越远就越省力？B．水桶重和位置不变,杠杆平衡时,动力和动力臂之间存在着怎样的关系？C．阻力和阻力臂不变，杠杆平衡时，动力和动力臂之间存在着怎样的关系？D．杠杆平衡时，动力和动力臂、阻力和阻力臂之间存在着怎样的关系？练习3。
如图所示,把一根均匀的米尺,在中点O支起，两端各挂四个钩码和两个钩码,恰好使米尺平衡，按下列方式增减钩码或移动钩码，下列几种方式仍能保持米尺平衡的是（)A．两边各加一个钩码 B．两边钩码各向外移动一格C．左边增加一个钩码，右边向外移动一格 D．左右两边的钩码各减少一个例 3.如图所示，甲是电工上水泥杆的情景图,乙是电工上水泥杆用的脚扣示意图．脚扣由一根钢条做成约3/5的弧状，在A、B处绑上橡皮，踏脚板D上有一个固定脚的皮带C，A、B不在同一个水平面上，在竖直方向有一个高度差．下列分析正确的是( ）A．脚扣可等效为一个杠杆,A是支点B．在A、B处绑上橡皮是为了减小摩擦力C．脚踏板做得宽而大是为了减小脚受到的压强D．A、B间有一定高度差是为了减小脚扣对水泥杆的压力练习4.在已调节平衡的杠杆左边距离支点40cm处挂上总重为3N的钩码，用弹簧测力计勾在右边距离支点30cm处，以不同的方向拉着杠杆右端使杠杆水平平衡，如图所示．两次测力计的示数（）A．甲示数为13N B．乙示数为3NC．甲乙示数相同 D．乙示数比甲大例4.如图所示．杠杆上分别站着大人和小孩（G大人＞G小）．且在水平位置平衡，杠杆自重不计．如果两人同孩时以大小相等的速度向支点移动．则杠杆将（）A．仍能平衡B．不能平衡，大人那端下沉C．不能平衡，小孩那端下沉D．条件不够，无法判断练习5.如图在水平力F的作用下，使重为G的木棒绕固定点沿逆时针方向转动,在棒与竖直方向的夹角θ逐渐增大的过程中,下列说法中正确的是（)A．拉力F变大，F的力臂变小B．拉力F不变，F的力臂变大C．重力G不变，G的力臂变小D．重力G变小，G的力臂变大例5。
如图所示，小明将梨子和苹果分别放在轻杆的两侧，轻杆顺时针转起来，下列说法正确的是（）A．可以确定苹果的质量大于梨子的质最B．可以确定苹果的质量等于梨予的质量C．将苹果和梨子的位置对调，若杆逆时针转动就能比较苹果和梨子的质量大小D．将苹果和梨子的位置对调，若杆顺时针转动就能比较苹果和梨子的质量大小练习6.如图所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A经过B拉至位置C，在这个过程中动力F（）A．变大B．变小C．先变小后变大D．先变大后变小例6.将高为10cm的圆柱体甲放在水平地面上，细绳的一端系于圆柱体甲上表面的中央，另一端竖直拉着杠杆的A端．当把质量为800g的圆柱体乙悬挂在杠杆的B端并处于圆柱形容器M中时，杠杆在水平位置平衡，如图所示，此时圆柱体甲对水平地面的压强为3200Pa．把质量为900g的水注入容器M中,水未溢出，水静止后，水对容器M底面的压强为2500Pa，圆柱体甲对水平地面的压强为5000Pa．已知:AO:OB=2：3，容器M的底面积为60cm2，不计杠杆的质量，g取10N/kg，则圆柱体甲的密度为kg/m3．例7.如图是液压汽车起重机从水中打捞重物的示意图．起重机总重G=8×104N,A是动滑轮，B是定滑轮，C是卷扬机，D是油缸，E是柱塞．通过卷扬机转动使钢丝绳带动A上升，打捞体积V=0。
5m3、重为G物的重物．若在打捞前起重机对地面的压强p1=2×107Pa,当物体在水中匀速上升时起重机对地面的压强为p2，重物完全出水后匀速上升时起重机对地面的压强p3=2.5×107Pa．假设起重时E沿竖直方向，重物出水前、后E对吊臂的支撑力分别为N1和N2，重物出水前滑轮组的机械效率为80%，重物出水后卷扬机牵引力的功率为11875W，吊臂、定滑轮、钢丝绳的重以及轮与绳的摩擦不计．(g取10N/kg)求：（1）重物在水中匀速上升时起重机对地面的压强p2;(2）支撑力N1和N2之比；（3）重物出水后匀速上升的速度．课后作业1.同学们探究杠杆的平衡条件如图所示，下列描述中不正确的是（)A．加减一端的钩码时杠杆失去平衡，说明力的大小影响杠杆的平衡B．移动一端钩码的悬挂点时杠杆失去平衡，说明力的作用点影响杠杆的平衡C．用带杆的滑轮向左（或向右)推动右边挂钩码的悬线时杠杆失去平衡,说明力的大小和方向影响杠杆的平衡D．力臂是由力的作用点的位置和力的方向这两个因素共同决定的，它可以代替力的作用点的位置和力的方向两个因素2.如图所示的杠杆始终处于水平平衡状态．在拉着弹簧测力计的提环，从图中的A位置缓慢地移动到B位置的过程中，弹簧测力计的示数会（）A．不断增大B．不断减小C．先减小后增大D．先增大后减小3。
衣服夹是一种常用物品，如图所示给出了用手捏开和夹住物品时的两种情况．下列说法中正确的是（）A．当用手将其捏开时，它是费力杠杆B．当用其夹住物品时，它是费力杠杆C．无论用手将其捏开还是夹住物品时，它都是费力杠杆D．无论用手将其捏开还是夹住物品时，它都是省力杠杆4.下列四个图中，所作力F的力臂L,正确的是（）A．B．C．D．5.如图所示，轻质杠杆悬挂着物体，拉力始终与杠杆垂直，杠杆从水平位置变化到竖直位置过程中，拉力F的大小变化情况是( ）A．逐渐变大B．逐渐变小C．不变D．不能确定6。
如图所示，重力为G的均匀木棒竖直悬于O点,在其下端施一始终垂直于棒的拉力F，让棒缓慢转到图中虚线所示位置,在转动的过程中（）A．动力臂逐渐变大B．阻力臂逐渐变大C．动力F保持不变D．动力F逐渐减小7。
将一圆柱体油桶推上台阶,现分别在A、B和C点用力，力的方向如图所示,则最小的推力是 ( ）A．F A B．F B C．F C D．一样大8.如图，旅游登山时蔓背囊中的物品有轻有重，应该怎样摆放更科学呢？ ( ）A．把重的物品放在背囊下部B．把重的物品放在背囊上部C．从取拿方便考虑，把常用的放上部D．随意摆放都可以9。
如图所示,杠杆的B端挂一重物,在A点施加一个最小的力，使杠杆平衡在图中所示的位置上，试画出这个力的示意图。
10.如图所示,在图中分别画出力F1和F2对支点0的力臂L1和L2。
13.11.如图所示,长为1.5m的轻质木板OA（质量不计)的一端能绕轴O转动，另一端用一细绳把木板吊成水平，细绳能承受的最大拉力为5N．重为7.5N的小球从O点开始沿OA作直线运动．（1)小球在运动到离开O点0。
3m处，细绳承受的拉力为．（2）细绳断开前，小球沿木板运动离开O点的最大距离是．2016年5。
22小测姓名:1。
如图是开瓶盖的起子,可以看成是一个杠杆，能正确表示出杠杆的支点、动力和阻力的图是（)A．B．C．D．2。
同学们利用如图所示的装置探究“杠杆平衡条件”时,调整完毕后，在杠杆两侧分别挂上不同个数的钩码，调节钩码的位置使杠杆在水平位置平衡，经过多次这样的实验后得出结论：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离．下列操作中,能帮助他得出正确结论的是（）A．去掉一侧钩码，换用弹簧测力计竖直向下拉B．去掉一侧钩码，换用弹簧测力计斜向下拉C．去掉一侧钩码，换用弹簧测力计竖直向上拉D．增加钩码个数，再多次实验使结论更具普遍性3。
用细绳系住厚度不均匀的木板的O处，木板恰好处于静止状态,且上表面保持水平．如图所示，两玩具车同时从O点附近分别向木板的两端匀速运动，要使木板在此过程始终保持平衡,必须满足的条件是（）A．两车的质量相等 B．两车的速度大小相等C．质量较小的车速度较大D．两车同时到达木板两端4。
如图所示，杠杆处于平衡状态，则F的力臂是（）A．OA B．OC C．OD D．FD5．如图所示，O为杠杆AB的支点，A端挂一重物G，图中能使杠杆在水平位置平衡的最小的拉力是（）A．F1B．F2C．F3D．F46．在衡阳农村一些地方，还保留一种“舂米对”的古代简单机械,其示意图如图，使用这个装置时,人在A端用力把它踩下后立即松脚，B端就会下落，打在石臼内谷物上,从而把谷物打碎，用力将它踩下去的过程中，舂自身的重力是“”（填“动力"或“阻力”）．这是一个（填“省力”或“费力")杠杆．7.图是工人用撬棍撬石头的示意图．请画出阻力F2的力臂；并在a点画出最小动力F1的示意图．8.甲、乙两个身高相同的人抬着一个木箱沿斜坡上山，木箱的悬点恰好在抬杠的中央。
如图所示，则甲、乙两人所用的力F甲与F乙的关系是（）A．F甲=F乙B．F甲〉F乙C．F甲〈F乙D．已知条件不足,所以无法判断9。
如图，一块厚度、密度均匀的长方形水泥板放在水平地面上，用一竖直向上的力,欲使其一端抬离地面．则（）A．F甲＞F乙，因为甲方法的动力臂长B．F甲＜F乙，因为乙方法的阻力臂长C．F甲＞F乙，因为乙方法时阻力臂短D．F甲=F乙，因为动力臂都是阻力臂的2倍10。
如图所示，在杠杆AOB的A端挂一个重为G A的物体，B端挂―个重为G B的物体时，杠杆处于平衡状态，若AO=BO,杠杆自身重力不计，则（ )A．G A=G B B．G A〈G B C．G A〉G B D．无法判断尊敬的读者：本文由我和我的同事在百忙中收集整编出来，本文稿在发布之前我们对内容进行仔细校对，但是难免会有不尽如人意之处，如有疏漏之处请指正，希望本文能为您解开疑惑,引发思考。

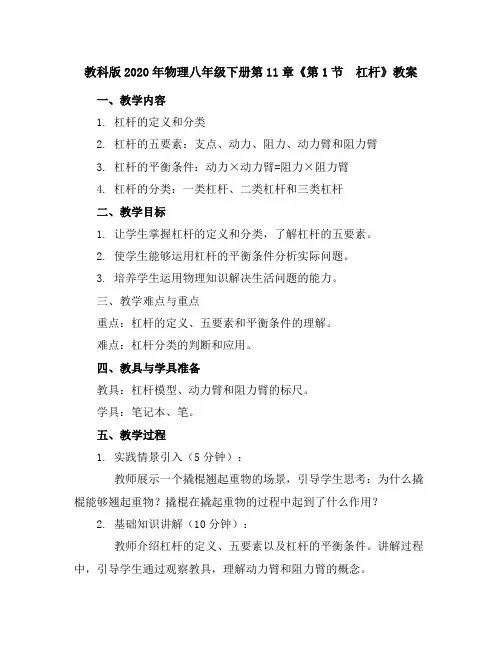

教科版2020年物理八年级下册第11章《第1节 杠杆》教案
教科版2020年物理八年级下册第11章《第1节杠杆》教案一、教学内容1. 杠杆的定义和分类2. 杠杆的五要素：支点、动力、阻力、动力臂和阻力臂3. 杠杆的平衡条件：动力×动力臂=阻力×阻力臂4. 杠杆的分类：一类杠杆、二类杠杆和三类杠杆二、教学目标1. 让学生掌握杠杆的定义和分类，了解杠杆的五要素。
2. 使学生能够运用杠杆的平衡条件分析实际问题。
3. 培养学生运用物理知识解决生活问题的能力。
三、教学难点与重点重点：杠杆的定义、五要素和平衡条件的理解。
难点：杠杆分类的判断和应用。
四、教具与学具准备教具：杠杆模型、动力臂和阻力臂的标尺。
学具：笔记本、笔。
五、教学过程1. 实践情景引入（5分钟）：教师展示一个撬棍翘起重物的场景，引导学生思考：为什么撬棍能够翘起重物？撬棍在撬起重物的过程中起到了什么作用？2. 基础知识讲解（10分钟）：教师介绍杠杆的定义、五要素以及杠杆的平衡条件。
讲解过程中，引导学生通过观察教具，理解动力臂和阻力臂的概念。
3. 例题讲解（10分钟）：教师选取一道典型例题，讲解如何运用杠杆的平衡条件分析问题。
例如：一个杠杆，动力为10N，动力臂为2m，阻力为15N，阻力臂为1m，求杠杆的类型。
4. 随堂练习（5分钟）：学生分组讨论，运用杠杆的平衡条件解决实际问题。
例如：一个杠杆，动力为6N，动力臂为0.5m，阻力为12N，阻力臂为1.5m，求杠杆的类型。
5. 课堂小结（5分钟）：6. 作业布置（5分钟）：1. 动力为4N，动力臂为1m，阻力为6N，阻力臂为0.5m。
2. 动力为8N，动力臂为0.8m，阻力为12N，阻力臂为1.2m。
六、板书设计板书内容如下：1. 杠杆的定义和分类2. 杠杆的五要素：支点、动力、阻力、动力臂、阻力臂3. 杠杆的平衡条件：动力×动力臂=阻力×阻力臂4. 杠杆的分类：一类杠杆、二类杠杆、三类杠杆七、作业设计1. 动力为4N，动力臂为1m，阻力为6N，阻力臂为0.5m。
新教科版八年级下册初中物理 11.1 杠杆 教学课件
二、杠杆的平衡条件
1.杠杆平衡：当动力和阻力对杠杆的转动效果互相抵消 时， 杠杆将处于平衡状态，这种状态叫作杠杆平衡。
杠杆平衡
(1)(a)图是一个平衡的杠杆，移动一边钩码的 悬挂点，会产生什么现象？
(2)如(b)图所示，用带杆的滑轮向左或向右 推动右边挂钩码的悬线，改变作用力的方向， 这时会产生什么现象？为什么会发生这样的现 象？
实验器材: 杠杆、钩码、弹簧测力计、铁架台 测量的物理量: 动力F1、阻力F2、动力臂L1、阻力臂L2
实验步骤：
(1)调节杠杆两端的螺母，使杠杆在水平平位置平衡。
(怎么调？调到水平平衡的目的是什么？)
①哪端高，就把平衡螺母向哪端调节，或者 杠杆向哪边偏，就把平衡螺母向反方向调节
②使杠杆在水平位置平衡的原因有两个：一是消除杠杆自身 重力对杠杆平衡的影响；二是可直接从杠杆上读出力臂的大 小
第九页，共二十三页。
3.力臂的画法 (1)先确定杠杆的支点Ｏ和画动力、阻力的方向。 (2)过力的作用点沿力的方向画出力的作用线 (注意:画的时候要用虚线将力的作用线延长.)
(3)用实线或虚线作从支点Ｏ向力的作用线引垂线,画 出垂足,则从支点到垂足的距离就是力臂. (4)用大括号勾出力臂,在旁边写上字母L1或L２.
第四页，共二十三页。
一、杠杆
1. 概念：只要在力的作用下能够绕支撑点转动的坚实物体， 都有可以看做是杠杆。用木棍撬石头，撬棍就是杠杆。
支点：杠杆绕着转动的支撑点
动力：使杠杆转动的力
阻力：阻碍杠杆转动的力 杠杆不是特指某一种机械，而是满足以上特征的各种机 械的共同指称。作为杠杆的物体可以是直的，也可以是 弯的。
的动力就可以克服较大的阻力。（L1>L2， F1<F2）
杠杆 (课件)八年级物理下册(教科版)
实验时再次将杠杆调成水平，是为了便 于在杠杆上直接读出力臂的值。
如图所示，杠杆转动，不是平衡状态，需要调节两端的平 衡螺母。想一想，平衡螺母应向哪个方向调节才能使杠杆平衡 在水平位置？
实验步骤： 1. 不挂钩码时，调节平衡螺母使杠杆平衡在水平位置。
实验步骤： 2. 在杠杆左侧2格处挂2个钩码，试在杠杆右侧合适位置挂
杠杆绕支点转动的方向只有顺时针 和 逆时针两种。
有关杠杆的几个名词术语
1. 杠杆绕着转动的固定点叫支点。
2. 使杠杆转动的力叫做动力。 3. 阻碍杠杆转动的力叫做阻力。
4. 从支点到动力或阻力作用线的 垂线段叫作动力臂或阻力臂。
简称：一点两力两臂
1. 定点：确定支点；
2. 画线：画出力的作用线；
一、杠杆
1. 定义
只要在力的作用下能够绕某支撑点（固定点）转动的坚 硬物体都可以看做杠杆。
生活中这些工具也是杠杆
镊子
扳手
跷跷板
挖掘机
夹子是由两个杠杆组 成的工具
指甲钳是三个杠杆的 组合
这些工具也是杠杆
羊角锤
天平
钓鱼杆
船桨
2 . 杠杆的要素
支 点 L2 O
L1
阻力 F2
动力 F1
动 力 作 用 线
教科版 初中物理 八年级下
第十一章 机械与功
第1课
杠杆
机械种类繁多，结构复杂，为了方便研究，人们 将机械的各种构件归并为杠杆、滑轮、轮轴、斜面、 螺旋等，并称为简单机械。
下面这些工具在使用时有哪些共同特征？
钢丝钳 道钉撬
杆秤 火钳
瓶盖起子 独轮车
1. 这些工具在力的作用下都能绕固定点转动 2. 制作这些工具的材料受力作用不容易发生形变
新教科版初中物理八年级下册《第十一章 机械与功 1. 杠杆》优质课教学设计
探究“杠杆的平衡条件”在杆秤上的应用的教学设计前情提要一、教材分析：《杠杆》是教科版初中物理八年级下册第十一章第一节的内容。
杠杆一课共分两个课时，本节活动课建立在学生已经掌握了前两个课时杠杆的五个要素以及杠杆的分类的基础上，为提升学生使用杠杆的平衡条件的水平以及学生从生活中的各种物理现象中抽象理解杠杆的形象寻找物理规律的素养而设计的一堂活动课。
本课是本人正在研究的课题《初中物理课外实验活动对培养物理学科素养有效性研究》的一节探究课型。
旨在使学生学习兴趣变得浓厚，主动探索的水平增强，课前通过学生自主课前实验活动，观察制作杆秤模型使学生产生兴趣，建立物理原理对接生活的学习习惯。
培养学生具有初中物理基本的科学素养。
设计过程二、学情分析：八年级的学生正处于感性理解向理性思维发展的阶段，已经具有一定观察、思考分析水平，形象思维和抽象思维都有了不同水准的发展，分析问题和解决问题的水平也更进步。
尤其是通过一段时间对物理的学习对物理实验充满着好奇心和兴奋感，并能利用已有知识积极主动交流、讨论，同时他们对新事物又有强烈的探索欲望，乐于参与活动，很多学生已经能较熟练地应用研究方法（如：控制变量法、图表法、归纳法）等来解决实际问题，再加上他们自己已积累了一定的的探究经验，比较注重小组成员间的合作，这样的“学情”较利于本节的学习任务驱动。
三、教学思想：本节课希望达到的教学目的是让学生体验到科学探究的艰辛和成功的喜悦，提升科学探究水平，通过这个探究的过程培养学生的科学素养，努力提升学生自主学习水平，打破只重知识教学而不重视过程和方法教学的传统教学方式。
四、教学任务：“杠杆”一节在本教材中的作用非常重要，它既是前面“力”内容的延伸，又是后续内容“其他简单机械”探究学习的开始，本节的学习任务我把它分成两个板块，第一个板块是课前准备阶段，主要是制作杆秤模型，在课下完成。
第二部分是实验探究杠杆的平衡条件在杆秤上的应用。
本节的学习重点是探究杠杆的平衡条件在杆秤上的应用，难点是找到杆秤的定盘星量程和分度值以及标注杆秤的刻度线。
教科初中物理八年级下册《第十一章机械与功》PPT课件 (2)
解：如图：
6．(6分)如图所示是小明同学“研究定滑轮和动滑轮特点”的实验装置。他按图示提起钩码时保持测力计匀 速移动。
,第 8 题
,第 9 题
9．(6分)如图所示，大李和小李用一根均匀的木棒抬重物。大李为了减轻小李的负担，他可
以____
(写出一种合理的做法)；假如大李要承担的力，那么，小李的肩头到重物悬挂点O
的距离与大李的肩头到重物悬挂点O的距离之比是____ 。
10．下列四种情形中所使用的杠杆属于省力杠 杆的是( )
第十一章 机械与功 11．1 杠杆 第1课时 杠杆及其平衡条件
1．在__力__的作用下能够绕__支撑点__转动的坚实 物体都可以看作杠杆。
2．杠杆绕着转动的__支撑点__叫做支点，使杠杆转 动的力叫__动力__，阻碍杠杆转动的力叫__阻力__。
3．从支点到动力的作用线的距离叫__动力臂__，从 支点到阻力作用线的距离叫__阻力臂__。
2．(3分)图中利用了动滑轮的是( ) 3．(4分)如图所示，用一根绳子绕过定滑轮，一端拴在钩码上，手执另一端，分别 用力F1、F2、F3匀速拉起钩码。忽略绳子与滑轮的摩擦，下列说法中正确的是( ) A．F1较大 B．F2较大 C．F1、F2、F3的大小不能确定 D．F1、F2、F3大小相等
4．(5分)用如图所示的装置拉同一个物体在水平面上做匀速直 线运动。已知：物重为80 N，摩擦力为20 N，物体向左运动了 0.5 m，则F1＝____N，F2＝____ N，图甲中绳子自由端移动了 ____ m，图乙中绳子自由端移动了____ m。图____中滑轮实质 是等臂杠杆。
2024八年级物理下册第十一章机械与功第1节杠杆课件新版教科版
感悟新知
方法技巧:
知3－练
判断杠杆类型的三种方法：
(1)通过比较动力臂和阻力臂的大小判断；
(2)对复杂杠杆可先画出杠杆的五要素，通过比较力
臂的大小关系判 断；
(3)根据杠杆的使用目的和效果，是省距离还是费距
离判断。
课堂小结
杠杆
杠杆
定义 能绕固定点转动的硬棒 平衡条件 F1L1=F2L2
分类
省力杠杆 费力杠杆 等臂杠杆
阻力的作用点之间时，动力和阻力的方向大致相同。
感悟新知
知1－练
例 1 [中考·成都] 由于土壤松动，一棵珍稀古树摇摇欲坠。 园艺师用绳子将古树系住，通过山体固定，对古树展 开救助。如图4所示，把古树视为杠杆，O点为支点， A点为古树重心位置。请画出： ①古树受到的重力G 的示意图； ②绳子拉力的力臂L。
在杠杆的中间某点。用同一根硬棒做杠杆，使用方法不
同，支点位置可能不同，如图1 甲、乙所示。
感悟新知
知1－讲
(2)作用在杠杆上的动力和阻力是相对而言的，可根据人们 的需要来确定，动力和阻力的方向不一定相反，但动力 和阻力使杠杆转动的方向一定是相反的。(如图2)
感悟新知
知1－讲
(3)力臂是支点到力的作用线的距离，不是支点到力的作用 点的距离，即力臂是点到线的距离，不是点到点的距离。
(4)力臂有时在杠杆上，有时不在杠杆上。 (5) 如果力的作用线恰好通过支点，则其力臂为零，此时
这个力不能使杠杆转动。
感悟新知
(6)力臂的三种表示方法(如图3)：
知1－讲
感悟新知
知1－讲
深度理解： 一根硬棒成为杠杆的条件： (1)要有力的作用； (2)能绕着固定点转动； (3)杠杆可以是直的，也可以是弯的，但必须是硬的，即
新教科版物理教案(八年级下册)第十一章机械与功第一节杠杆(一)
教案：新教科版物理教案（八年级下册）第十一章机械与功第一节杠杆（一）一、教学内容1. 了解杠杆的定义和分类，理解杠杆的五要素：支点、动力、阻力、动力臂和阻力臂。
2. 学习杠杆的平衡条件，即动力×动力臂=阻力×阻力臂。
3. 掌握杠杆的分类，包括一级杠杆、二级杠杆和三级杠杆。
4. 学习杠杆的实例，如剪刀、钳子、撬棍等。
二、教学目标1. 能够理解杠杆的定义和分类，掌握杠杆的五要素。
2. 能够运用杠杆的平衡条件分析实际问题。
3. 能够辨别不同类型的杠杆，并了解其在生活中的应用。
三、教学难点与重点1. 教学难点：杠杆的分类和杠杆的平衡条件的运用。
2. 教学重点：杠杆的五要素和杠杆的分类。
四、教具与学具准备1. 教具：剪刀、钳子、撬棍等实际杠杆物品。
2. 学具：学生分组，每组准备一根木棒，用作实验和练习。
五、教学过程1. 引入：通过展示剪刀、钳子、撬棍等实际杠杆物品，引导学生思考杠杆的定义和特点。
2. 讲解：讲解杠杆的定义和分类，强调杠杆的五要素：支点、动力、阻力、动力臂和阻力臂。
3. 演示：教师演示杠杆的平衡条件，即动力×动力臂=阻力×阻力臂。
4. 练习：学生分组进行实验，使用木棒作为杠杆，练习判断杠杆的平衡情况。
5. 应用：引导学生运用杠杆的平衡条件分析实际问题，如剪刀剪东西时的杠杆作用。
六、板书设计板书设计如下：杠杆的五要素：支点、动力、阻力、动力臂、阻力臂杠杆的平衡条件：动力×动力臂=阻力×阻力臂杠杆的分类：1. 一级杠杆2. 二级杠杆3. 三级杠杆七、作业设计1. 作业题目：（1）请根据下列物品，判断它们属于哪种类型的杠杆，并说明原因。
例子：剪刀、钳子、撬棍例子：一根杠杆，一边挂着一个10N的物体，另一边挂着一个20N 的物体，如果杠杆保持平衡，那么动力臂和阻力臂的长度比例是多少？2. 作业答案：（1）剪刀、钳子、撬棍分别属于一级杠杆、二级杠杆和三级杠杆。
八年级物理下册第十一章机械与功课件(新版)教科版
知识点 功率
功的原理对于任何机械都适用,它是成立在一种“理想化的 状态”前提下的.例如,杠杆、滑轮都不考虑机械自身的重力 及工作时的摩擦力,而这些又都是客观存在的,所以在应用功 的原理进行计算时,是一种“理想化”状态下的计算.
第十一章 机械与功
第4节 机械效率
知识点 有用功、额外功和总功
1.在讨论提升重物的有用功时,只考虑物重和提升的高度, 不管它的路径、方式是否相同. 2.分析额外功时,应从“简单机械本身的受力情况”入手, 凡是克服机械本身的摩擦力、重力而做的功都是额外功.
第十一章 机械与功
第5节 改变世界的机械
知识点 简单机械的家族
古代使用的辘轳
知识点 简单机械的家族
当把动力施加在轮上时,此时由于轴半径小于
轮半径,根据杠杆平衡条件:F1l1=F2l2,F1R=F2r, 又R>r,则F1<F2,即使用轮轴省力,但费距离.若 反之,将动力施加在轴上时,F1r=F2R,又r<R,则 F1>F2,即使用轮轴费力,但省距离.
知识点 简单机械的家族
盘山公路修的“曲曲折折”,目的是增加斜面 的长,即多移动距离,达到省力的目的.
知识点 简单机械的家族
由η= W有 =
W有
,可知,有用功不变时,额外功越
W总
W有+W额
小,机械效率越高;额外功一定时,有用功越大,有用功占总功
的比例就越大,机械效率越高.
知识点 简单机械的家族
斜面的机械效率不仅与斜面的倾斜程度有关,还与物体和 斜面之间的摩擦力有关,斜面越粗糙,摩擦力越大,做的额外 功越多,机械效率越低.
知识点 功率
功率是表示物体做功快慢的物理量,功率越大表示做功越快. 做功多的不一定做功快,做功快的不一定做功多.
物理下册第11章机械与功1杠杆第2课时杠杆的应用课件新版教科版
②最长力臂的确定：A.把支点和力的作用点相连作为最长 力臂；B.在滚动圆柱体时，把支点和圆心相连构成的直 径作为最长力臂；C.对于长方体来说，对角线为最长力 臂。
知2－讲
【例2】曲杆可绕固定点O转动，在一个最小的拉力F的 作用下，在图1所示位置保持静止，请在图中作 出：(1)拉力F的力臂和拉力F的示意图；(2)物 体所受重力的示意图。
知2－练
2 【中考·葫芦岛】如图甲所示为不锈钢折叠指甲剪 的平面图，它使用时相当于两个杠杆，在图乙杠 杆简化图中B、C两点确定支点，并用O标出，画 出最小动力F1和阻力臂l2。
1 知识小结
本节课你学到了什么？ 1. 杠杆的分类：省力杠杆、费力杠杆和等臂杠杆; 2. 杠杆的应用：判断三种杠杆，利用杠杆平衡条件
图1
【解析】
知2－讲
物体的重力作用在重心，方向竖直向下。
根据此杠杆的形状，从O到A点的距离最大，这是最
长的力臂。所以力作用在杠杆的最右端，根据力臂的
概念确定力的方向。
【解】 如图2所示。
图2
总结
知2－讲
作最小动力掌握如下三字口诀：找、连、作。“找” 是指找与支点距离最远的点，“连”是指连接该点与 支点，“作”是指作这个连线的垂线最终确定最小动 力F。
知2－练
1 【中考·株洲】室内垃圾桶平时桶盖关闭不使垃圾散 发异味，使用时用脚踩踏板，桶盖开启，根据室内 垃圾桶的结构示意图，可确定桶中有两个杠杆在起 作用，两杠杆支点为O1、O2。则对应的杠杆分别 为( B ) A．省力杠杆 省力杠杆 B．省力杠杆 费力杠杆 C．费力杠杆 费力杠杆 D．费力杠杆 省力杠杆
知1－讲
【导引】 运动员一手支撑住桨柄的末端，末端视为支点，另一 手用力划桨，阻力臂大于动力臂。因此，此时的桨属 于费力杠杆。
(教科版)八年级下册第11章机械与功第1节杠杆(物理)
例1.如图，这款图钉来自于一个初中生的创意，翘起部分为我们预留下施力空间．图钉作为杠杆，当按图所示施力时其支点为（）A．A点B．B点C．C点D．D点练习1.下列关于杠杆的说法中，错误的是（）A．杠杆可以是直的，也可以是弯的 B．动力、阻力使杠杆转动方向相反，但他们的方向不一定C．支点可以在杠杆的端点，也可以在力的作用线之间 D．杠杆的长度等于动力臂和阻力臂之和例2.如图，轻质杠杆上各小格间距相等，O为杠杆中点．甲、乙是同种金属材料制成的实心物体，甲为正方体，乙重15N，将甲、乙用能承受最大拉力为20N的细线分别挂于杠杆上M、Q两刻线处时，两细线被拉直且都沿竖直方向，M、Q正好在甲、乙重心正上方，杠杆在水平位置平衡，这时甲对地面的压强为4000Pa；当把乙移挂至R时，甲对地面的压强为3750Pa．下列说法中正确的是（）A．金属块甲的重力为45NB．金属块乙的体积为200cm3C．将甲向右移动并挂于N正下方，乙仍挂于R，放手后杠杆仍能平衡D．将甲向右移动并挂于P正下方，乙移挂至S，放手后甲被拉离地面练习2.为了探究杠杆的平衡条件，物理老师带来了一个自制杠AB，从其上找一点C用支架支起来，如图所示．当小强依次在杠杆上的A1、A2、A等各点施加一个向下的力时，发现越来越容易提起水桶．根据这一实验现象大家提出的以下四个问题中，其中最有探究价值且易于探究的科学问题是（）A．水桶重和位置不变，杠杆平衡时，为什么施力点离支点越远就越省力？B．水桶重和位置不变，杠杆平衡时，动力和动力臂之间存在着怎样的关系？C．阻力和阻力臂不变，杠杆平衡时，动力和动力臂之间存在着怎样的关系？D．杠杆平衡时，动力和动力臂、阻力和阻力臂之间存在着怎样的关系？练习3.如图所示，把一根均匀的米尺，在中点O支起，两端各挂四个钩码和两个钩码，恰好使米尺平衡，按下列方式增减钩码或移动钩码，下列几种方式仍能保持米尺平衡的是（）A．两边各加一个钩码 B．两边钩码各向外移动一格C．左边增加一个钩码，右边向外移动一格 D．左右两边的钩码各减少一个例3.如图所示，甲是电工上水泥杆的情景图，乙是电工上水泥杆用的脚扣示意图．脚扣由一根钢条做成约3/5的弧状，在A、B处绑上橡皮，踏脚板D上有一个固定脚的皮带C，A、B不在同一个水平面上，在竖直方向有一个高度差．下列分析正确的是（）A．脚扣可等效为一个杠杆，A是支点B．在A、B处绑上橡皮是为了减小摩擦力C．脚踏板做得宽而大是为了减小脚受到的压强D．A、B间有一定高度差是为了减小脚扣对水泥杆的压力练习4.在已调节平衡的杠杆左边距离支点40cm处挂上总重为3N的钩码，用弹簧测力计勾在右边距离支点30cm处，以不同的方向拉着杠杆右端使杠杆水平平衡，如图所示．两次测力计的示数（）A．甲示数为13N B．乙示数为3NC．甲乙示数相同 D．乙示数比甲大例4.如图所示．杠杆上分别站着大人和小孩（G大人＞G小孩）．且在水平位置平衡，杠杆自重不计．如果两人同时以大小相等的速度向支点移动．则杠杆将（）A．仍能平衡B．不能平衡，大人那端下沉C．不能平衡，小孩那端下沉D．条件不够，无法判断练习5.如图在水平力F的作用下，使重为G的木棒绕固定点沿逆时针方向转动，在棒与竖直方向的夹角θ逐渐增大的过程中，下列说法中正确的是（）A．拉力F变大，F的力臂变小B．拉力F不变，F的力臂变大C．重力G不变，G的力臂变小D．重力G变小，G的力臂变大例5.如图所示，小明将梨子和苹果分别放在轻杆的两侧，轻杆顺时针转起来，下列说法正确的是（）A．可以确定苹果的质量大于梨子的质最B．可以确定苹果的质量等于梨予的质量C．将苹果和梨子的位置对调，若杆逆时针转动就能比较苹果和梨子的质量大小D．将苹果和梨子的位置对调，若杆顺时针转动就能比较苹果和梨子的质量大小练习6.如图所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A经过B拉至位置C，在这个过程中动力F（）A．变大 B．变小 C．先变小后变大 D．先变大后变小例6.将高为10cm的圆柱体甲放在水平地面上，细绳的一端系于圆柱体甲上表面的中央，另一端竖直拉着杠杆的A端．当把质量为800g的圆柱体乙悬挂在杠杆的B端并处于圆柱形容器M中时，杠杆在水平位置平衡，如图所示，此时圆柱体甲对水平地面的压强为3200Pa．把质量为900g的水注入容器M中，水未溢出，水静止后，水对容器M底面的压强为2500Pa，圆柱体甲对水平地面的压强为5000Pa．已知：AO：OB=2：3，容器M的底面积为60cm2，不计杠杆的质量，g取10N/kg，则圆柱体甲的密度为kg/m3．例7.如图是液压汽车起重机从水中打捞重物的示意图．起重机总重G=8×104N，A是动滑轮，B是定滑轮，C是卷扬机，D是油缸，E是柱塞．通过卷扬机转动使钢丝绳带动A上升，打捞体积V=0.5m3、重为G物的重物．若在打捞前起重机对地面的压强p1=2×107Pa，当物体在水中匀速上升时起重机对地面的压强为p2，重物完全出水后匀速上升时起重机对地面的压强p3=2.5×107Pa．假设起重时E沿竖直方向，重物出水前、后E对吊臂的支撑力分别为N1和N2，重物出水前滑轮组的机械效率为80%，重物出水后卷扬机牵引力的功率为11875W，吊臂、定滑轮、钢丝绳的重以及轮与绳的摩擦不计．（g取10N/kg）求：（1）重物在水中匀速上升时起重机对地面的压强p2；（2）支撑力N1和N2之比；（3）重物出水后匀速上升的速度．课后作业1.同学们探究杠杆的平衡条件如图所示，下列描述中不正确的是（）A．加减一端的钩码时杠杆失去平衡，说明力的大小影响杠杆的平衡B．移动一端钩码的悬挂点时杠杆失去平衡，说明力的作用点影响杠杆的平衡C．用带杆的滑轮向左（或向右）推动右边挂钩码的悬线时杠杆失去平衡，说明力的大小和方向影响杠杆的平衡D．力臂是由力的作用点的位置和力的方向这两个因素共同决定的，它可以代替力的作用点的位置和力的方向两个因素2.如图所示的杠杆始终处于水平平衡状态．在拉着弹簧测力计的提环，从图中的A位置缓慢地移动到B位置的过程中，弹簧测力计的示数会（）A．不断增大 B．不断减小 C．先减小后增大 D．先增大后减小3.衣服夹是一种常用物品，如图所示给出了用手捏开和夹住物品时的两种情况．下列说法中正确的是（）A．当用手将其捏开时，它是费力杠杆B．当用其夹住物品时，它是费力杠杆C．无论用手将其捏开还是夹住物品时，它都是费力杠杆D．无论用手将其捏开还是夹住物品时，它都是省力杠杆4.下列四个图中，所作力F的力臂L，正确的是（）A．B．C．D．5.如图所示，轻质杠杆悬挂着物体，拉力始终与杠杆垂直，杠杆从水平位置变化到竖直位置过程中，拉力F的大小变化情况是（）A．逐渐变大 B．逐渐变小 C．不变 D．不能确定6.如图所示，重力为G的均匀木棒竖直悬于O点，在其下端施一始终垂直于棒的拉力F，让棒缓慢转到图中虚线所示位置，在转动的过程中（）A．动力臂逐渐变大B．阻力臂逐渐变大C．动力F保持不变D．动力F逐渐减小7.将一圆柱体油桶推上台阶，现分别在A、B和C点用力，力的方向如图所示，则最小的推力是 ( )A．F A B．F B C．F C D．一样大8.如图，旅游登山时蔓背囊中的物品有轻有重，应该怎样摆放更科学呢?( )A．把重的物品放在背囊下部B．把重的物品放在背囊上部C．从取拿方便考虑，把常用的放上部D．随意摆放都可以9.如图所示，杠杆的B端挂一重物，在A点施加一个最小的力，使杠杆平衡在图中所示的位置上，试画出这个力的示意图。
