新人教版八年级上册物理第五章透镜及其应用复习课2 (共41张PPT)

人教版八年级上册物理复习知识点第第五章透镜及其应用

人教版八年级上册物理复习知识点

第五章透镜及其应用

第1节透镜

1、透镜的概念：透镜有两类：中间厚，边缘薄的叫凸透镜。中间薄，边缘厚的叫凹透镜。

主轴：通过两个球面球心的直线叫透镜的主光轴。

光心：光线通过透镜上某一点时，光线传播方向不变，这一点叫做光心。

焦点：平行于主光轴的光线经凸透镜折射后会聚在主光轴上一点（经凹透镜折射后要发散，折射光线的反向延长线相交在主轴上一点）这一点叫透镜的焦点，焦点到光心的距离叫焦距，用 f 表示。

2、凸透镜的光学性质：

1）平行于主光轴的光线经凸透镜折射后通过焦点；图一

2）过焦点的光线经凸透镜折射后平行于主光轴；图二

3）经过透镜光心的光线传播方向不改变。图三

3、凸透镜对光线有会聚作用，所以又叫会聚透镜。

凹透镜对光线有发散作用，所以又叫发散透镜。第2节生活中的透镜

1、照相机（摄像机）的镜头是一个凸透镜。照相机成的是缩小、倒立的

实像

投影仪的镜头是一个凸透镜。投影仪成的是放大、倒立、的实

像

放大镜的镜头是一个凸透镜。放大镜成的是放大、正立、的虚

像

2、实像和虚像：

实像：是实际光线汇聚而成的像；光屏能（能否）承接到所成的像；

物和实像在凸透镜的两（同侧或两侧）。能成实像的光学元件有：照相机、投影仪、摄像机。

虚像：是光线的反向延长线交汇的位置；光屏不能（能否）承接到所成的像；

物和实像在凸透镜的同侧（同侧或两侧）。能成虚像的光学元件有：放大镜、平面镜，还有看见水里的鱼也是经折射形成的虚像。

第3节凸透镜成像的规律

新人教版八年级物理第五章透镜及其应用测试题

第五章透镜及其应用单元测试

一、单项选择题：（每题2分，共30分）

题号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15

答案

1、以下光学仪器或元件中，对光起发散作用的是（）

A．潜望镜 B．平面镜 C．凸透镜 D．凹透镜

2、我们经常提到的像有：①小孔成像；②平面镜成像；③放大镜成像；④电影银幕上的像；⑤汽车观后镜中的像。其中（）

A．由于反射而形成的像是②⑤ B．由于折射而形成的像是①③

C．属于实像的是①②③ D．属于虚像的是②③④

3、要使冰块能会聚太阳光取火,冰块必须磨成 ( )

A.冰凸透镜 B.冰凹透镜 C.冰砖 D.冰三棱镜

4、下列现象中属于光的折射现象的是 ( )

A.小孔成像 B.叉鱼时,要把叉对准稍低于所看到的鱼的位置叉去才能叉中鱼

C.影子的形成 D.太阳灶

5、一束光线跟水面成450角,从水中斜射到空气中时,发生了反射和折射,则反射光线和折射光线的夹角是 ( )

A.等于900 B.小于900 C.大于900 D.1800

6、显微镜的物镜和目镜对观察者所成的像是（）

A．物镜和目镜都成实像 B．物镜和目镜都成虚像

C．物镜成正立、放大的虚像 D．目镜成正立、放大的虚像

7、关于实像与虚像，以下说法中，不正确．．．的是（）

A、实像都是倒立的，而虚像都是正立的 B、实像能呈现在光屏上，而虚像则不能

八年级物理上册第五章透镜及其应用知识点复习教案新版新人教版

透镜及其应用

学员编号：年级：课时数：

学员姓名：辅导科目：学科教师：

课题第五章透镜及其应用

授课日期及时段

教学目的 1、了解什么是凸透镜和凹透镜，透镜的焦点和焦距，凸透镜和凹透镜对光的作用。

2、了解生活中透镜的应用，知道照相机、投影仪、放大镜成的像的性质。

3、实验探究并理解凸透镜成像的规律。

4、了解眼睛的构造及视物原理，近视眼和远视眼的成因及矫正方法，理解视角的概念。

5、知道显微镜和望远镜的主要结构和物镜目镜的成像情况。

重难点 1、透镜对光的作用，掌握测量焦距的方法。

2、了解照相机、投影仪、放大镜的成像原理。

3、掌握凸透镜成像的规律。

4、理解近视眼和远视眼的成因及矫正方法。

5、知道物体经过显微镜和望远镜的两组透镜后的最终成像情况。

【考纲说明】

考点题型分值

透镜及其应用选择 2——5分

焦点、焦距及凸透镜成像规律填空 1——3分

过透镜的六条特殊光线的做法作图 5——8分

凸透镜成像规律实验探究 5——10分

【前文回顾】

光的折射现象

当光从一种介质斜射入另一种介质时，传播方向发生偏折，这种现象叫做光的折射。

几个基本概念（一点二角三线）。

（1）入射光线AO

（2）入射点O：入射光线与反射面的交点。

（3）折射光线OB。

（4）法线：过O点作反射面的垂线ON。

（5）入射角∠i：入射光线与法线的夹角。（6）折射角∠r：折射光线与法线的夹角。

【知识梳理与例题】

一、透镜：

1、透镜的概念：至少有一个面是球面的一部分的透明玻璃元件（要求会辨认）

2、凸透镜和凹透镜

（1）凸透镜：中间厚、边缘薄的透镜，如：远视镜片，照相机的镜头、投影仪的镜头、放大镜等等；

（2）凹透镜：中间薄、边缘厚的透镜，如：近视镜片；

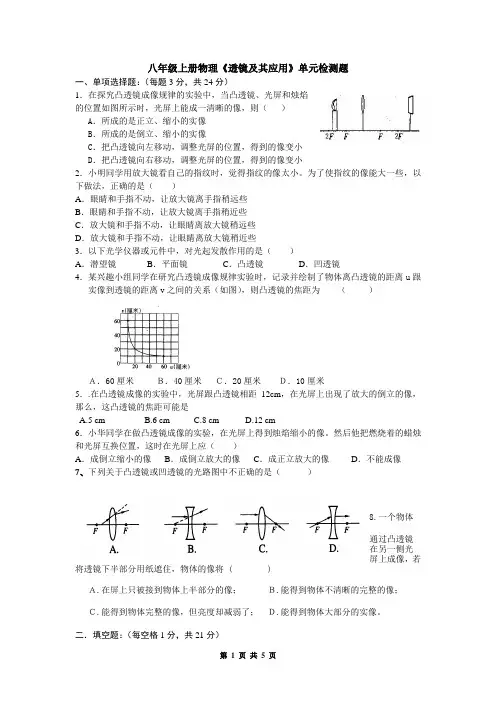

八年级上册物理《第五章+透镜及其应用》单元检测题(含答案)

第 1 页共 5 页八年级上册物理《透镜及其应用》单元检测题

一、单项选择题：（每题3分，共24分）

1．在探究凸透镜成像规律的实验中，当凸透镜、光屏和烛焰的位置如图所示时，光屏上能成一清晰的像，则（）

A．所成的是正立、缩小的实像

B．所成的是倒立、缩小的实像

C．把凸透镜向左移动，调整光屏的位置，得到的像变小

D．把凸透镜向右移动，调整光屏的位置，得到的像变小

2．小明同学用放大镜看自己的指纹时，觉得指纹的像太小。为了使指纹的像能大一些，以下做法，正确的是（）

A．眼睛和手指不动，让放大镜离手指稍远些

B．眼睛和手指不动，让放大镜离手指稍近些

C．放大镜和手指不动，让眼睛离放大镜稍远些

D．放大镜和手指不动，让眼睛离放大镜稍近些

3．以下光学仪器或元件中，对光起发散作用的是（）

A．潜望镜 B．平面镜 C．凸透镜 D．凹透镜

4．某兴趣小组同学在研究凸透镜成像规律实验时，记录并绘制了物体离凸透镜的距离u跟实像到透镜的距离v之间的关系（如图），则凸透镜的焦距为（）

Ａ．60厘米Ｂ．40厘米Ｃ．20厘米Ｄ．10厘米

5．.在凸透镜成像的实验中，光屏跟凸透镜相距12cm，在光屏上出现了放大的倒立的像，那么，这凸透镜的焦距可能是

A.5 cm B.6 cm C.8 cm D.12 cm

6．小华同学在做凸透镜成像的实验，在光屏上得到烛焰缩小的像。然后他把燃烧着的蜡烛和光屏互换位置，这时在光屏上应（）

A．成倒立缩小的像 B．成倒立放大的像 C．成正立放大的像 D．不能成像

7、下列关于凸透镜或凹透镜的光路图中不正确的是（）

8.一个物体

通过凸透镜在另一侧光屏上成像，若将透镜下半部分用纸遮住，物体的像将 ( )

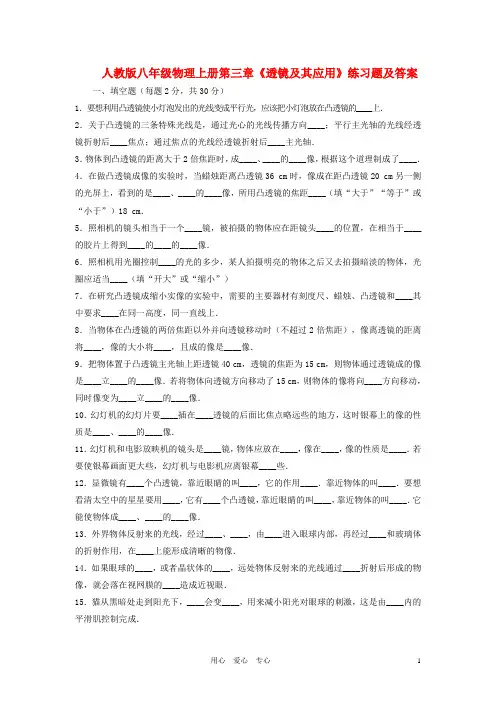

八年级物理上册第三章《透镜及其应用》练习题人教新课标版

用心爱心专心 1 人教版八年级物理上册第三章《透镜及其应用》练习题及答案

一、填空题（每题2分，共30分）

1．要想利用凸透镜使小灯泡发出的光线变成平行光，应该把小灯泡放在凸透镜的____上．

2．关于凸透镜的三条特殊光线是，通过光心的光线传播方向____；平行主光轴的光线经透镜折射后____焦点；通过焦点的光线经透镜折射后____主光轴．

3．物体到凸透镜的距离大于2倍焦距时，成____、____的____像，根据这个道理制成了____．

4．在做凸透镜成像的实验时，当蜡烛距离凸透镜36 cm时，像成在距凸透镜20 cm另一侧的光屏上，看到的是____、____的____像，所用凸透镜的焦距____（填“大于”“等于”或“小于”）18 cm．

5．照相机的镜头相当于一个____镜，被拍摄的物体应在距镜头____的位置，在相当于____的胶片上得到____的____的____像．

6．照相机用光圈控制____的光的多少，某人拍摄明亮的物体之后又去拍摄暗淡的物体，光圈应适当____（填“开大”或“缩小”）

7．在研究凸透镜成缩小实像的实验中，需要的主要器材有刻度尺、蜡烛、凸透镜和____其中要求____在同一高度，同一直线上．

8．当物体在凸透镜的两倍焦距以外并向透镜移动时（不超过2倍焦距），像离透镜的距离将____，像的大小将____，且成的像是____像．

9．把物体置于凸透镜主光轴上距透镜40 cm，透镜的焦距为15 cm，则物体通过透镜成的像是____立____的____像．若将物体向透镜方向移动了15 cm，则物体的像将向____方向移动，同时像变为____立____的____像．

10．幻灯机的幻灯片要____插在____透镜的后面比焦点略远些的地方，这时银幕上的像的性质是____、____的____像．

11．幻灯机和电影放映机的镜头是____镜，物体应放在____，像在____，像的性质是____．若要使银幕画面更大些，幻灯机与电影机应离银幕____些．

人教版物理八年级上册第五章透镜及其应用专题练习试题(含答案解析)

物理八年级上册第五章透镜及其应用专题练习

考试时间：90分钟；命题人：

考生注意：

1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分,满分100分,考试时间90分钟

2、答卷前,考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上

3、答案必须写在试卷各个题目指定区域内相应的位置,如需改动,先划掉原来的答案,然后再写上新的答案；不准使用涂改液、胶带纸、修正带,不按以上要求作答的答案无效。

第I卷（选择题 36分）

一、单选题（12小题,每小题3分,共计36分）

1、要使冰块能会聚太阳光取火,冰块必须磨成

A．冰砖 B．冰三棱镜 C．冰凸透镜 D．冰凹透镜

2、如图所示,为凸透镜成像的另一拓展规律在照相问题中的运用．即用可变焦距的光学照相机把远处的景物“拉近”进行拍摄,就是说,虽然被拍摄的物体与照相机镜头之间的距离基本不变,但仍可以使底片上所成的像变大．关于这个过程,下列说法中正确的是（）

A．焦距变大,像距也变大

B．焦距变小,像距也变小

C．焦距变大,像距变小

D．焦距变小,像距变大

3、如图所示,有一长方体玻砖,在它内部的中心位置有一圆形气泡,当一束平行光垂直于玻砖向下照射时（中心位置切面如图所示）,在地面MN区域内可能会看到

A．矩形亮斑

B．矩形暗斑

C．矩形暗斑且中心有一亮点

D．矩形亮斑且中心有一暗点

4、小明用焦距为10cm的放大镜去观察邮票。想看清楚邮票上的细微之处,如图所示,这时放大镜与邮票间的距离应:

A．等于l0cm; B．小于10cm;

C．大于20cm; D．在l0cm与20cm之间.

5、如图所示,凸透镜竖直放置,凸透镜焦距为f,现有一点光源S在凸透镜左侧以凸透镜两倍焦距处为圆心,在经过主光轴的竖直平面内做顺时针圆周运动,半径为r,且r

6、将一物体放在凸透镜前,使物距依次为6cm、18cm和24cm,分别得到放大的虚像、放大的实像和缩小的实像,则凸透镜的焦距f满足关系式

人教版物理八年级上第三章透镜及其应用复习学案

第三章透镜及应用复习学案班级：____ 姓名：_______

第一节透镜

1．凸透镜：中间______，边缘______，对光线有________作用；凹透镜：中间______，边缘______；对光线有________作用

2．光心：用字母_____表示，凡是通过该点的光，其传播方向________。

焦点：一束平行光通过凸透镜后会聚在一点，这个点叫______，用字母_____表示。

焦距：焦点到______的距离，用字母______表示。

第二节生活中的透镜

1．实与虚像的区别：①实像是由________光线会聚而成。

虚像是由反射光线或折射光线的_____________会聚而成。

②实像_____用光屏承接；虚像______用光屏承接，只能用眼睛直接观察。

③实像在物的_____侧，虚像在物的_____侧；实像总是_____立的，虚像总是______立的。

第三节凸透镜成像的规律

成像条件物距（u）成像的性质像距（v）应用

U﹥2f _____立、______的_____像

U=2f 倒立、等大的实像 v=2f ×

_____立、______的_____像投影仪

u﹤f _____立、______的_____像 ×

结论：①_______倍焦距分虚实，_______倍焦距分大小

②实像都是_______立的，虚像都是_______立的

③物近像_______像变大，物远像近像变_______

注意：凹透镜始终成缩小、正立的虚像（门眼是凹透镜）

第四节眼睛和眼镜

1．眼球好比一架________，______________的作用相当于凸透镜，__________相当于胶卷，在视网膜上形成的是___________________的像。

症状产生原因成像位置矫正方法

近视眼

如___图只能看清____处的物体晶状体太____，折光能力太_____，或眼球在前后方向上太长视网膜____方需配带____透镜

八年级物理人教版上第五章透镜及其应用总结

八年级上册双池中学第五章透镜及其应用

1 第五章透镜及其应用

第一节透镜

1. 透镜的原理：光的折射。

2. 两种透镜

凸透镜凹透镜

定义中间厚、边缘薄的透镜叫做凸透镜。中间薄、边缘厚的透镜叫做凹透镜。

实物形状

主光轴和光心透镜上通过球心的直线CC'叫做主光轴，简称主轴。

每个透镜主轴上都有一个点，凡是通过该点的光，其传播方向不发生改变，这个点叫光心。

对光线作用及光路图凸透镜对光有会聚作用。凹透镜对光有发散作用。

光线透过透镜折射，折射光线传播方向比入射光线的传播方向更靠近主光轴。光线通过透镜折射后，折射光线传播方向比原入射光线的传播方向更远离主光轴。

特殊光线

焦点和焦距凸透镜能使平行于主光轴的光会聚在一点，这个点叫做焦点，用F表示。凹透镜能使平行于主光轴的光发散，这些发散光线的反向延长线相交于主光轴上的一点，这一点不是实际光线会聚而成的，叫做虚焦点，也用F表示。

焦点到光心的距离叫做焦距，用f表示。凹透镜焦点到光心的距离叫做焦距，用f表示。

凸透镜有两个相互对称的实焦点，同一透镜两侧的焦距相等。凹透镜有两个相互对称的虚焦点，同一透镜两侧的焦距相等。

焦距与凸透镜焦距的大小表示其会聚能力的强弱，焦距越小，会聚能力越强。凹透镜焦距的大小表示其发散能力的强弱，焦距越小，发散能力越强。

同种光学材料制成的凸透镜表面的凸起程同种光学材料制成的凹透镜表面的凹陷程度八年级上册双池中学第五章透镜及其应用

2 会聚能力的关系度决定了它的焦距的长短。表面越凸，焦距越短，会聚能力越强。决定了它的焦距的长短。表面越凹，焦距越短，发散能力越强。

每个凸透镜的焦距是一定的。每个凹透镜的焦距是一定的。

3. 平行光：射到地面的太阳光可以看作是互相平行的，叫做平行光。

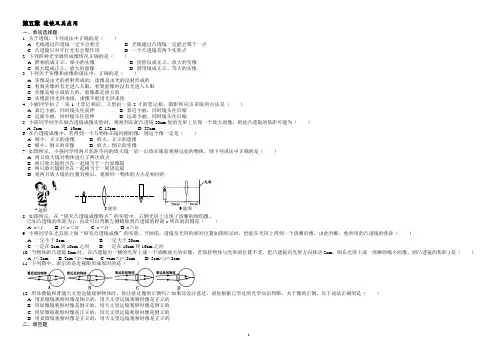

新人教版八年级物理上册《第五章透镜及其应用》单元测试(5)

八年级物理《第五章透镜及其应用》单元测试题及答案

一、单项选择题（13×3分=39分）

1. 关于透镜，下列说法中正确的是（）

A. 光线通过凹透镜一定不会相交 B. 光线通过凸透镜一定能会聚于一点

C. 凸透镜只对平行光有会聚作用 D. 一个凸透镜有两个实焦点

2. 下列四种光学器件成像情况正确的是（）

A. 照相机成正立、缩小的实像 B. 投影仪成正立、放大的实像

C. 放大镜成正立、放大的虚像 D. 潜望镜成正立、等大的实像

3. 下列关于实像和虚像的说法中，正确的是（）

A. 实像是由光的折射形成的，虚像是由光的反射形成的

B. 看到实像时有光进入人眼，看到虚像时没有光进入人眼

C. 实像是缩小或放大的，虚像都是放大的

D. 实像能用光屏承接，虚像不能用光屏承接

4. 小丽同学拍了一张1寸登记相后，又想拍一张2寸的登记相，摄影师应该采取的办法是（）

A. 靠近小丽，同时镜头往前伸 B. 靠近小丽，同时镜头往后缩

C. 远离小丽，同时镜头往前伸 D. 远离小丽，同时镜头往后缩

5. 小阳同学同学在做凸透镜成像实验时，观察到在距凸透镜20cm处的光屏上呈现一个放大的像。则此凸透镜的焦距可能为（）
