国家电网公司防止电气误操作安全管理规定(标准版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改国家电网公司防止电气误操作安全管理规定(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process国家电网公司防止电气误操作安全管理规定(标准版)1．总则1.1为了加强防止电气误操作安全管理和装置管理，防止电气误操作事故的发生，保障人身、电网和设备安全，制定本规定。
1.2本规定依据《国家电网公司电力安全工作规程(试行)》、《国家电网公司电力生产事故调查规程》、《国家电网公司十八项电网重大反事故措施(试行)》等制定。
1.3本规定适用于3kV及以上电压等级电气设备。
3kV以下电压等级电气设备的防止电气误操作安全管理规定由各企业、单位自行制定。
1.4国家电网公司防止电气误操作安全管理由安全监察部负责；装置管理及技术标准由生产部负责；日常管理和运行维护由区域电网公司、省(自治区、直辖市)电力公司、国家电网公司直属公司及所属单位分级实施。
1.5国家电网公司内的电力企业和设备运行单位都应遵守本规定，同时根据本规定制定实施细则。
1.6国家电网公司内的设计、基建、生产、农电等有关单位颁发的相关制度不得与本规定抵触。
2．管理职责2.1国家电网公司负责防止电气误操作安全管理规章制度及防误装置技术标准的制定、修订，每两年组织召开一次专业会议。
2.2中国电科院负责提供防止电气误操作技术支持，每年三月底前发布防误装置年度分析报告。
2.3区域电网公司、省(自治区、直辖市)电力公司、国家电网公司直属公司应成立防止电气误操作工作小组，由主管生产的行政副职或总工程师任组长，安监、生产、基建、农电、调度等部门参加，并在安监部或生产部设立专责(职)人员。
变电所防误操作闭锁装置基本原理及运行要求
远方防误操作。
对计算机监控系统的防误闭锁功能，应具有并满足所有一次电气设备的防误操作规则。
新、扩、改建工程验收时，工程建设单位或安装调试单位，应向运行单位提供完整的计算机监控系统闭锁逻辑方案和闭锁逻辑测试（验证）记录表，且作为工程竣工资料进行移交，并保证其正确性和完整性。
运行单位应对工程建设单位或安装调试单位提交的计算机监控系统闭锁逻辑方案和闭锁逻辑测试（验证）记录表进行验证、核查。
四．防误闭锁装置种类、原理、性能、结构及运行要求变电所防止电气误操作闭锁装置到目前种类有：微机防误装置、电气闭锁装置、电磁闭锁装置、机械连锁、机械程序锁、机械锁、带电显示器。
1. 微机防误闭锁的原理微机防误闭锁系统一般由防误主机、电脑钥匙、遥控闭锁控制单元、机械编码锁、电气编码锁等功能元件组成，完成满足电气设备“五防”功能的要求。
微机防误系统在防误主机内，建立防误操作闭锁逻辑数据库，将现场大量的二次电气闭锁回路变为计算机中的防误操作闭锁规则库，防误主机使用规则库对每一次模拟预演操作进行逻辑判断，正确后生成实际操作程序，并将操作内容输送到电脑钥匙中，运行人员按照及电脑钥匙的提示，依次对设备进行操作。
对不符合程序的操作，防误主机拒绝输出内容。
操作结束后，电脑钥匙自动将倒闸操作信息回送给防误主机存储并修改接线方式，同时主机记忆修改后的现场设备实际状态。
微机防误操作装置分为离线式和在线式两种。
下图为微机防误闭锁操作流程（如下图）。
4）电磁闭锁是一种常用在手动操作设备、柜门(网门)等部位五防闭锁，五防电源通过开关、闸刀、接地闸刀的辅助接点，带电显示器的接点来使电磁锁的励磁和失磁达到操作设备的五防闭锁。
电磁闭锁的优点是操作方便，没有辅助动作，在防止误入带电间隔的闭锁环节中是不可缺少的闭锁元件。
，但是在安装使用中也存在以下几个突出问题：①一般来说电磁锁单独使用时，只有解锁功能没有反向闭锁功能。
需要和电气联锁电路配合使用才能具有正反向闭锁功能；②作为闭锁元件的电磁锁结构复杂，电磁线圈在户外易受潮霉坏，绝缘性能降低；③需要敷设电缆，增加额外施工量；④需要串入操作机构的辅助触点。
江苏省电力公司变电站防误操作技术规定(修订稿 )1
附件江苏省电力公司变电站防误操作技术规定（修订稿）江苏省电力公司二〇一二年十月目录1总则.................................................. - 1 - 2变电站防误功能要求.................................... - 1 - 3站端监控系统防误功能要求.............................. - 5 - 4电气设备防误闭锁功能要求.............................. - 6 - 5有关防误操作器材技术要求.............................. - 9 - 6变电站设备操作及解锁要求............................. - 11 - 7附则................................................. - 12 -变电站防误操作技术规定（修订稿）1总则1.1为规范和统一变电站电气设备防误操作系统的技术要求，有效防止人员误操作，保障电网和设备的安全运行，特制定本规定。
1.2变电站防误操作系统应本着简单、可靠、经济、高效的原则进行设计和建设，并充分考虑变电站无人值班的现状及适应变电运维管理模式发展方向。
1.3变电站防误操作系统必须满足基本的“五防”要求，即：防止误分、误合断路器（以下简称开关）、防止带负荷拉、合隔离开关或手车触头、防止带接地线（接地刀闸）合断路器（隔离开关）、防止带电合接地刀闸（接地线）、防止误入带电间隔。
1.4变电站防误操作系统必须保证设备的遥控操作、就地电动操作、就地手动操作均具有防误闭锁功能。
2变电站防误功能要求2.1220kV及以上敞开式变电站2.1.1变电站新建或整站综自改造时应采用“站端监控系统逻辑闭锁＋设备间隔内电气闭锁”的方式来实现防误操作功能，不再设置独立的微机防误操作系统。

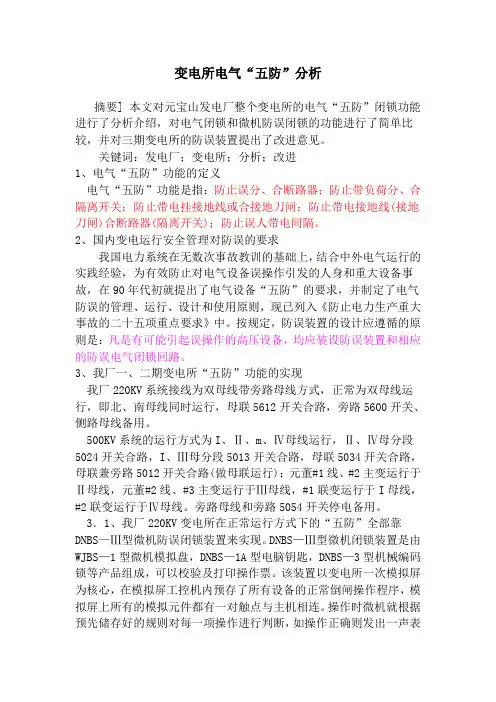

变电所电气“五防”分析
变电所电气“五防”分析摘要] 本文对元宝山发电厂整个变电所的电气“五防”闭锁功能进行了分析介绍，对电气闭锁和微机防误闭锁的功能进行了简单比较，并对三期变电所的防误装置提出了改进意见。
关键词：发电厂；变电所；分析；改进1、电气“五防”功能的定义电气“五防”功能是指：防止误分、合断路器；防止带负荷分、合隔离开关；防止带电挂接地线或合接地刀闸；防止带电接地线(接地刀闸)合断路器(隔离开关)；防止误人带电间隔。
2、国内变电运行安全管理对防误的要求我国电力系统在无数次事故教训的基础上，结合中外电气运行的实践经验，为有效防止对电气设备误操作引发的人身和重大设备事故，在90年代初就提出了电气设备“五防”的要求，并制定了电气防误的管理、运行、设计和使用原则，现已列入《防止电力生产重大事故的二十五项重点要求》中。
按规定，防误装置的设计应遵循的原则是：凡是有可能引起误操作的高压设备，均应装设防误装置和相应的防误电气闭锁回路。
3、我厂一、二期变电所“五防”功能的实现我厂220KV系统接线为双母线带旁路母线方式，正常为双母线运行，即北、南母线同时运行，母联5612开关合路，旁路5600开关、侧路母线备用。
500KV系统的运行方式为I、Ⅱ、m、Ⅳ母线运行，Ⅱ、Ⅳ母分段5024开关合路，I、Ⅲ母分段5013开关合路，母联5034开关合路，母联兼旁路5012开关合路(做母联运行)；元董#1线、#2主变运行于Ⅱ母线，元董#2线、#3主变运行于Ⅲ母线，#1联变运行于I母线，#2联变运行于Ⅳ母线。
旁路母线和旁路5054开关停电备用。
3．1、我厂220KV变电所在正常运行方式下的“五防”全部靠DNBS—Ⅲ型微机防误闭锁装置来实现。
DNBS—Ⅲ型微机闭锁装置是由WJBS—1型微机模拟盘，DNBS—1A型电脑钥匙，DNBS—3型机械编码锁等产品组成，可以校验及打印操作票。
该装置以变电所一次模拟屏为核心，在模拟屏工控机内预存了所有设备的正常倒闸操作程序，模拟屏上所有的模拟元件都有一对触点与主机相连。

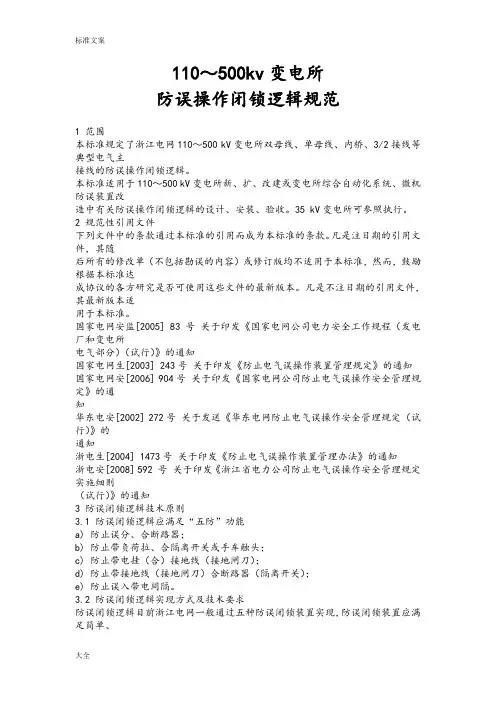

变电所防误操作闭锁逻辑要求规范
110～500kv变电所防误操作闭锁逻辑规范1 范围本标准规定了浙江电网110～500 kV变电所双母线、单母线、内桥、3/2接线等典型电气主接线的防误操作闭锁逻辑。
本标准适用于110～500 kV变电所新、扩、改建或变电所综合自动化系统、微机防误装置改造中有关防误操作闭锁逻辑的设计、安装、验收。
35 kV变电所可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
国家电网安监[2005] 83号关于印发《国家电网公司电力安全工作规程（发电厂和变电所电气部分）（试行）》的通知国家电网生[2003] 243号关于印发《防止电气误操作装置管理规定》的通知国家电网安[2006] 904号关于印发《国家电网公司防止电气误操作安全管理规定》的通知华东电安[2002] 272号关于发送《华东电网防止电气误操作安全管理规定（试行）》的通知浙电生[2004] 1473号关于印发《防止电气误操作装置管理办法》的通知浙电安[2008] 592 号关于印发《浙江省电力公司防止电气误操作安全管理规定实施细则（试行）》的通知3 防误闭锁逻辑技术原则3.1 防误闭锁逻辑应满足“五防”功能a) 防止误分、合断路器；b) 防止带负荷拉、合隔离开关或手车触头；c) 防止带电挂（合）接地线（接地闸刀）；d) 防止带接地线（接地闸刀）合断路器（隔离开关）；e) 防止误入带电间隔。
3.2 防误闭锁逻辑实现方式及技术要求防误闭锁逻辑目前浙江电网一般通过五种防误闭锁装置实现，防误闭锁装置应满足简单、可靠的技术要求。
3.2.1 机械防误闭锁机械防误闭锁是利用电气设备的机械联动部件对相应电气设备操作构成的闭锁。
一般用于电气设备间隔内部的防误闭锁，以下电气设备之间的闭锁可具备机械联锁功能：a) 闸刀与接地闸刀之间；b) 手车与接地闸刀之间；c) 接地闸刀（接地线）与柜门之间；d) 断路器与闸刀之间；Q/GDW-11-154-20092e) 闸刀与柜门之间；f) 断路器与手车之间。
闭锁逻辑课程
闸刀防误操作闭锁逻辑
母线闸刀：
• ①开关断开、开关二侧地刀断开、母线上无地刀； • ②正常倒母时，母联运行状态、本间隔另一母线闸刀合上； • ③硬连接倒母时，某间隔（主变或者旁路间隔）正、副母 闸刀均合上、本间隔另一母线闸刀合上； • ④主变或者旁路硬连接需切空母线时，本间隔正、副母线 闸刀均合上、被切母线所有闸刀均断开（压变闸刀除外）
线路闸刀：
• 开关断开、开关二侧地刀断开、线路地刀断开；
变压器闸刀：
• 开关断开、开关二侧地刀断开、变压器各侧地刀断开；
旁路闸刀：
• ①不停电旁代时，本间隔正母闸刀合上及副母闸刀断开 （或副母闸刀合上及正母闸刀断开）、线路（或变压器） 闸刀合上、旁路间隔开关断开、旁母地刀断开、旁母闸刀 合上、旁路正母或副母闸刀合上热备用状态（旁路兼母联 接线方式的，跨条闸刀断开）； • ②停电旁代时，本间隔线路（或变压器）闸刀断开、线路 （或变压器各侧）地刀断开、旁母地刀断开、旁路开关断 开（旁路兼母联接线方式的，跨条闸刀断开）。
变电所五防闭锁逻辑
变电所防误装置的一般规定
• 凡有可能引起电气误操作事故的一次电气设备， 均应装设防误装置，应具备以下基本功能： I. 防止误分、合开关； II. 防止带负荷拉、合隔离刀闸； III. 防止带电挂（合）接地线（接地刀闸）； IV. 防止带接地线（接地刀闸）合开关（隔离刀 闸）； V. 防止误入带电间隔。
防误操作闭锁逻辑分类
开关防误操作闭锁逻辑 闸刀防误操作闭锁逻辑 接地闸刀（接地线）防误操作闭锁逻辑 开关柜网柜门防误操作闭锁逻辑
开关防误操作闭锁逻辑
开关本身是没有闭锁逻辑的，现阶段因技 术原因可采取提示性措施。
（后台监控操作：输入操作人员和监护人员的密码，输入响应设备的 编号。例如1＃主变220kV开关：编号为1B220；220kV母联开关编号 为：220ML；35kV母分开关编号为：35MF；1号电容器开关编号为 1C；1号电抗器开关编号为1L；1号接地变开关编号为1J;1号所用变 开关编号为1S;1号接地所用变编号为1JS；10kV1号母分开关编号为 10MF1。如果采用监控中心远方操作，还应加变电站编码。）源自开关柜网柜门防误操作闭锁逻辑
变电站五防基础知识
从 操作电 源来 开关 辅 地刀 辅 测控 装置 闸刀 机 助接 点 助接 点 闭锁 接点 构箱 门
闸 刀 远 方/就 地切换开关
测控 装置 遥控 合闸
从 操 作电 源来
合闸按钮
闸刀合位 辅 助 接 点KM1
测控 装置 遥控 分闸
分闸按钮
闸 刀分位 辅 助接点
KM2
闸刀电动操作回路
电气闭锁装置（回路）电源应由所用电单独提供，不得与其他电源共用。 电磁锁应采用间隙式原理，锁栓能自动复位，锁具应具备防锈、防水、防晒以及耐低温特 性。
闸 刀 远 方/就 地Βιβλιοθήκη 换开关测控 装置 遥控 合闸
从 操 作电 源来
合闸按钮
闸刀合位 辅 助 接 点KM1
测控 装置 遥控 分闸
分闸按钮
闸 刀分位 辅 助接点
KM2
测控五防干簧继电器接点
闭锁逻辑实现方式 机械闭锁：单间隔单设备 电气闭锁：单间隔、跨间隔 监控五防闭锁：电动方式的操作设备 微机五防闭锁：所有设备
例2. 西门子闸刀的双缺口圆与联锁杆构成的机械联锁装置
地刀缺口圆
联锁杆
主刀缺口圆
地刀和主刀均在分位状态（开放状态）
圆盘缺口
地刀被锁住状态
主刀和地刀的缺口圆之间装有联锁杆构成了联锁装置。当主刀合闸操作时,主刀缺口圆盘水平左 右转动90度,推动联锁杆向左移动插入地刀圆盘缺口，锁住了地刀的合闸操作。同样在主刀分 位状态，当地刀合闸操作时，推动联锁杆向右移动插入主刀圆盘缺口，锁住了主刀的合闸操作。
3.微机五防闭锁
配置独立或后台监控一体化的微机五防装置,主机接入监控系统,取得设备的实时位置变化, 根据预设的逻辑关系条件,将输有正确操作步骤的五防钥匙与现场设备的五防机械挂锁配合, 符合条件时开锁.以实现五防闭锁功能. 微机五防装置的电源要求独立接入UPS电源系统，确保供电可靠。
防止电气误操作闭锁装置技术标准(试行)
Q/GZW贵州电网公司企业标准Q/GZW × ××××-2009防止电气误操作闭锁装置技术标准(试行)2009-××-×× 发布 2009-××-×× 实施贵州电网公司发布前言防止电气误操作闭锁装置（本标准中简称为防误闭锁装置）是保证变电站安全稳定运行的重要设备，其运行可靠性和稳定性对电力系统的安全运行有着至关重要的作用。
为了规范贵州电网防误闭锁装置的运行、管理及检验，确保电网安全运行，特编制本标准。
本标准是依据国家、行业的有关标准和规程，结合贵州电网防误闭锁装置的现状而制定的。
本标准由贵州电网公司生技部提出并归口。
本标准由贵州电力试验研究院负责解释。
本标准主要起草单位：贵州电力试验研究院系统所。
本标准主要起草人：张建侠、戴宇、桂专、陈建国、何军。
目录1范围 (4)2规范性引用文件 (4)3术语和定义 (4)4正常使用条件 (5)5通用技术要求 (5)5.1防误闭锁装置的组成 (5)5.2防误闭锁装置的配置原则 (5)5.3防误闭锁装置的功能 (6)5.4集中五防系统的功能 (7)6防误闭锁装置各部分的功能及技术要求 (8)6.1防误主机 (8)6.2电脑钥匙 (8)6.3编码锁 (9)6.4接地桩 (9)6.5临时地线管理器（可选） (9)6.6解锁钥匙管理机 (10)6.7带电显示装置（可选） (10)6.8防误闭锁逻辑 (11)7附则 (11)1范围1.1为了做好防误装置的选型、安装、验收、运行、维护和检修等工作，规范贵州电网110kV 及以上电压等级变电站防误闭锁装置的管理，明确各级人员的工作范围和岗位职责，确保防误闭锁装置安全、稳定运行，特制订本标准。
1.2新建、扩建的变电站或间隔以及更新改造的电气设备，防误闭锁装置必须同时设计、同时施工、同时投运。
无防误闭锁装置的高压设备间隔不得投入运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
110～500kv变电所防误操作闭锁逻辑规范1 范围本标准规定了浙江电网110～500 kV变电所双母线、单母线、内桥、3/2接线等典型电气主接线的防误操作闭锁逻辑。
本标准适用于110～500 kV变电所新、扩、改建或变电所综合自动化系统、微机防误装置改造中有关防误操作闭锁逻辑的设计、安装、验收。
35 kV变电所可参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
国家电网安监[2005] 83号关于印发《国家电网公司电力安全工作规程（发电厂和变电所电气部分）（试行）》的通知国家电网生[2003] 243号关于印发《防止电气误操作装置管理规定》的通知国家电网安[2006] 904号关于印发《国家电网公司防止电气误操作安全管理规定》的通知华东电安[2002] 272号关于发送《华东电网防止电气误操作安全管理规定（试行）》的通知浙电生[2004] 1473号关于印发《防止电气误操作装置管理办法》的通知浙电安[2008] 592 号关于印发《浙江省电力公司防止电气误操作安全管理规定实施细则（试行）》的通知3 防误闭锁逻辑技术原则3.1 防误闭锁逻辑应满足“五防”功能a) 防止误分、合断路器；b) 防止带负荷拉、合隔离开关或手车触头；c) 防止带电挂（合）接地线（接地闸刀）；d) 防止带接地线（接地闸刀）合断路器（隔离开关）；e) 防止误入带电间隔。
3.2 防误闭锁逻辑实现方式及技术要求防误闭锁逻辑目前浙江电网一般通过五种防误闭锁装置实现，防误闭锁装置应满足简单、可靠的技术要求。
3.2.1 机械防误闭锁机械防误闭锁是利用电气设备的机械联动部件对相应电气设备操作构成的闭锁。
一般用于电气设备间隔内部的防误闭锁，以下电气设备之间的闭锁可具备机械联锁功能：a) 闸刀与接地闸刀之间；b) 手车与接地闸刀之间；c) 接地闸刀（接地线）与柜门之间；d) 断路器与闸刀之间；Q/GDW-11-154-20092e) 闸刀与柜门之间；f) 断路器与手车之间。
3.2.2 电气防误闭锁电气防误闭锁是将断路器、隔离开关、接地闸刀等设备的辅助接点接入电气操作电源回路构成的闭锁。
接入回路中的辅助接点应满足可靠通断的要求，辅助开关应满足响应一次设备状态转换的要求，电气接线应满足防止电气误操作的要求。
断路器和隔离开关、接地闸刀电气闭锁严禁用重动继电器，应直接采用辅助接点，辅助接点接触应可靠。
线路无压判别应采用强制性闭锁措施，宜采用电压继电器或带电显示器等形式实现电气闭锁。
3.2.3 电磁防误闭锁电磁防误闭锁是将断路器、隔离开关、接地闸刀、隔离网门等设备的辅助接点接入电磁闭锁电源回路构成的闭锁。
接入回路中的辅助接点应满足可靠通断的要求，辅助开关应满足响应一次设备状态转换的要求，电气接线应满足防止电气误操作的要求。
断路器和隔离开关、接地闸刀电磁闭锁严禁用重动继电器，应直接采用辅助接点，辅助接点接触应可靠。
线路无压判别应采用强制性闭锁措施，宜采用电压继电器或带电显示器等形式实现电磁闭锁。
3.2.4 微机防误闭锁微机防误闭锁是指通过计算机软件实现锁具之间的闭锁逻辑关系，从而达到电气设备防误闭锁的目的。
根据闭锁逻辑实现的方式不同，分为模拟屏和计算机的形式。
微机防误装置应保证设备状态与实际一致，可通过与监控系统通讯实时对位来实现，在通讯中断时，微机防误应维持通讯断开前的状态，并不得影响微机防误装置的独立运行。
用微机防误闭锁实现断路器防止误分（合）闭锁的应优先采用电编码锁实现。
微机防误闭锁后台预演应保持与实际运行方式一致。
3.2.5 计算机监控系统防误闭锁计算机监控系统防误闭锁是指利用变电所计算机监控系统采集设备状态，设置闭锁逻辑，输出闭锁接点串接在电气设备控制回路中实现闭锁。
计算机监控系统防误闭锁还应对非电动操作的设备实现锁具的闭锁。
计算机监控系统采集的接点应直接采用辅助接点，不得使用重动继电器，为便于监视状态，应与后台状态采集使用同一辅助接点；监控输出的接点应采用控接点，且满足回路开断容量的要求。
遥控操作的电气设备应在后台操作界面设置监控闭锁逻辑，而串接于电动操作回路的闭锁接点应由该设备的测控装置实现。
计算机监控系统防误闭锁的“开放/闭锁”状态应在监控后台操作界面中设置明显标志。
3.3 元件防误操作闭锁逻辑3.3.1 断路器防误操作闭锁断路器无强制性的防误操作闭锁逻辑，应采取提示性措施防止误分、合。
防止带接地线（接地闸刀）合断路器，应通过断路器两侧隔离开关与接地线（接地闸刀）的闭锁逻辑来实现。
监控中心、操作站远方操作或变电所后台监控操作时，应输入操作人员和监护人员的密码，相应设备的编号。
3.3.2 隔离开关防误操作闭锁逻辑隔离开关防误操作闭锁逻辑原则上只考虑与安装的接地闸刀间的联锁，如接地线纳入变电所的防误闭锁逻辑，则等同于接地闸刀。
Q/GDW-11-154-200933.3.2.1 母线闸刀a) 断路器断开、断路器两侧接地闸刀断开、母线接地闸刀断开；b) 正常倒母时，母联运行状态、本间隔另一母线闸刀合上；c) 当需硬连接倒母时，某间隔（主变或旁路间隔）正、副母闸刀均合上、本间隔另一母线闸刀合上；d) 当间隔硬连接需切空母线时，本间隔正、副母线闸刀均合上、被切母线所有闸刀均断开（压变闸刀除外）。
3.3.2.2 线路闸刀断路器断开、断路器两侧接地闸刀断开、线路接地闸刀断开。
3.3.2.3 变压器闸刀断路器断开、断路器两侧接地闸刀断开、变压器各侧接地闸刀断开。
3.3.2.4 母联闸刀断路器断开、断路器两侧接地闸刀断开、所连接母线接地闸刀断开。
3.3.2.5 分段闸刀断路器断开、断路器两侧接地闸刀断开、所连接母线接地闸刀断开。
3.3.2.6 旁路闸刀不停电旁路代时，被代间隔正母闸刀合上及副母闸刀断开（或副母闸刀合上及正母闸刀断开）、线路（或变压器）闸刀合上、旁路间隔断路器断开、旁路母线接地闸刀断开、旁路母线闸刀合上、旁路间隔正母或副母闸刀合上（旁路兼母联接线方式的，跨条闸刀断开）；停电旁路代时，被代间隔线路（或变压器）闸刀断开、线路（或变压器各侧）接地闸刀断开、旁路母线接地闸刀断开、旁路断路器断开（旁路兼母联接线方式的，跨条闸刀断开）。
3.3.2.7 压变闸刀压变接地闸刀断开、母线接地闸刀断开。
3.3.2.8 电容器（电抗器）闸刀电容器（电抗器）接地闸刀断开、断路器断开位置。
3.3.2.9 接线为3/2 方式时闸刀（本条“断路器”用“开关”表述）a) 边开关母线侧闸刀：边开关断开、边开关两侧接地闸刀断开、母线接地闸刀断开。
b) 边开关出线侧闸刀：边开关断开、边开关两侧接地闸刀断开；若无线路闸刀，则线路接地闸刀断开。
c) 边开关变压器侧闸刀：边开关断开、边开关两侧接地闸刀断开；各侧变压器接地闸刀断开；若低压侧无变压器闸刀，则低压侧母线接地闸刀断开。
d) 中开关闸刀：中开关断开、开关两侧接地闸刀断开；若无线路闸刀，则线路接地闸刀断开；若一侧为主变间隔，则各侧变压器接地闸刀断开；若低压侧无变压器闸刀，则低压侧母线接地闸刀断开。
3.3.2.10 变压器500kV闸刀（变压器直接接母线）a) 断路器与变压器间无闸刀：断路器断开、断路器母线侧接地闸刀断开、母线接地闸刀断开、各侧变压器地刀断开；若低压侧无变压器闸刀，则低压侧母线地刀断开。
b) 断路器与变压器间有闸刀时：1）母线闸刀：断路器断开、断路器两侧接地闸刀断开、母线接地闸刀断开；2）变压器闸刀：断路器断开、断路器两侧接地闸刀断开、各侧变压器接地闸刀断开；若低压侧无变压器闸刀，则低压侧母线接地闸刀断开。
3.3.3 接地闸刀防误操作闭锁逻辑3.3.3.1 母线接地闸刀该母线上所有闸刀均断开。
Q/GDW-11-154-200943.3.3.2 断路器两侧接地闸刀断路器两侧所有闸刀均断开。
3.3.3.3 线路接地闸刀线路闸刀断开、旁路闸刀断开、线路无压（有线路压变或带电显示器）；3/2接线方式出线有两把线路接地闸刀，其中一把接地闸刀带灭弧功能，则该接地闸刀应先合后分。
3.3.3.4 变压器接地闸刀各侧变压器闸刀断开（手车开关在试验位置；当某侧无闸刀时，则该侧断路器母线闸刀断开），变压器旁路闸刀断开。
3.3.3.5 压变接地闸刀压变闸刀断开。
3.3.3.6 电容器接地闸刀电容器闸刀断开（无电容器闸刀时，断路器手车试验位置或母线闸刀断开位置）、电容器网门关闭。
3.3.3.7 接地变接地闸刀接地变闸刀断开（无接地变闸刀时，断路器手车试验位置或母线闸刀断开位置）、接地变网门关闭。
3.3.3.8 电抗器接地闸刀电抗器闸刀断开（无电抗器闸刀时，断路器手车试验位置或母线闸刀断开位置）、电抗器网门关闭。
3.3.4 开关柜柜（网）门防误操作闭锁逻辑3.3.4.1 GG-1A 柜a)前柜（网）门断路器两侧闸刀断开。
b)后柜（网）门1）主变低压开关柜断路器两侧闸刀断开，其余侧变压器闸刀断开，前柜（网）门打开，带电显示装置显示不带电。
若使用微机防误装置，应确认进线侧接地。
2）馈线开关柜断路器两侧闸刀断开，前柜（网）门打开，带电显示装置显示不带电。
若使用微机防误装置，应确认线路侧接地。
3.3.4.2 中置柜a) 线路间隔下(电缆)柜门：手车试验（检修）位置，带电显示器显示不带电，线路接地闸刀合上。
b) 主变、母分间隔下柜门：手车试验（检修）位置，带电显示器显示不带电。
c) 10 kV 压变、所用变间隔下柜门：手车试验（检修）位置，带电显示器显示不带电。
d) 35 kV 压变后柜（网）门：手车试验（检修）位置，带电显示器显示不带电。
e) 35 kV 所用变本体网门：所用变开关（闸刀）手车试验位置，带电显示器显示不带电。
3.3.5 其他设备网门3.3.5.1 电容器网门电容器接地闸刀合上。
3.3.5.2 所用变网门所用变高压侧接地闸刀合上，低压侧断路器冷备用状态。
Q/GDW-11-154-200954 典型主接线闭锁逻辑4.1 闭锁逻辑图例标识说明闭锁逻辑图例标识说明如表1 所示表1 闭锁逻辑图例标识说明字母标识含义L 出线LN 任意条出线ZB 主变间隔元件ML 母联ⅠM 正母ⅡM 副母PT 母线压变MF 母分PM 旁母PL 旁路ⅠM(1) 正母Ⅰ段ⅠM(2) 正母Ⅱ段DLXC 开关手车GLXC 隔离手车QG 前柜门HG 后柜门0 分闸状态1 合闸状态4.2 双母线接线图4-1 双母主接线Q/GDW-11-154-200964.2.1 L1 线路闭锁逻辑表正母闸刀副母闸刀开关母线侧地刀开关开关线路侧地刀线路闸刀线路地刀正母地刀副母地刀母联正母闸刀母联开关母联副母闸刀第N 条线路正母闸刀第N 条线路副母闸刀关联设备操作设备1G 2G 1GD DL 3GD1 3G 3GD2 IM-GD ⅡM-GD ML-1G ML-DL ML-2G LN-1G LN-2G 线路电压线路压变空开其它0 0 0 0 01 1 1 1 注11 1 1 注2正母闸刀 1G1 1 0 0 注30 0 0 0 01 1 1 1 注11 1 1 注2副母闸刀 2G1 1 0 0 注3开关母线侧地刀1GD 0 0 0开关 DL开关线路侧地刀3GD1 0 0 0线路闸刀 3G 0 0 0 0线路地刀 3GD2 0 <UL 1 注4注1：倒母1 方式：通过母联间隔倒母操作。
