通信原理课程设计systemview 仿真 2FSK
《通信原理课程设计》报告设计题目：用SystemView实现通信2FSK系统的仿真与分析
专业班级： 10通信二班
学生姓名：王金剑
学生学号： 10422043
指导教师：涂丽琴
时间： 2012.5.22
一、课程设计题目设计仿真二进制频移键控制 2FSK
二、课程设计要求
（1）设计一数字基带或频带通信系统，包括发送滤波器，调制，解调和接收滤波器等；
调制方式可采用2ASK，2FSK，2PSK或2DPSK；
根据所学通信原理知识，设计各个模块参数（如码元速率，载波频率等）；
（4）通信系统的设计利用System view仿真实现实现；
（5）仿真波形分析，要求仿真的波形有（产生的输入二进制序列调制信号波形，载波，已调信号波形，噪声信号、已调信号叠加噪声、接收基带信号眼图、判决输出的二进制序列、滤波器参数）。
（6）要求报告书写规范，无书写，排版错误。
图号、表号标注清楚，系统不同条件下，所得的仿真结果能进行分析比较，并得出正确的结论。
三、课程设计方案及原理
1. 设计方案
采用键控发产生二进制频移键控信号，及利用矩形脉冲序列控制开关电路对两个不同的独立频率进行选通。
频移键控FSK是用数字基带信号去调制载波的频率。
应为数字信号的电平是离散的，所以载波频率的变化也是离散的。
在本实验中，二进制基带信号是用正负电平表示的，载波频率随着调制信号为1或-1二变化，其中1对应于载波频率w1表示，-1对应载波频率w2.
A 为载波幅度
W1，W2 为载波
a(n) 为二进制数字信号
2. 设计原理
用System View实现通信2FSK系统的仿真与分析
调制部分的仿真图为
基带信号在经过整流之后就变成了单极性码，用高频信号调制，后用加法器合并还原信号完整内容。
解调部分的仿真图为
用同频同相得本地高频型号进行解调得到同步信号，在用低通滤波器滤除高频载波，通过反向器并通过加法器相加后，得到原始基带型号，通过抽样，保持，判决，得到准确的原始信号。
四、课程设计仿真模型
1、模块参数设计
Token0 载波正弦波发生器（频率1=200HZ）
Token1基带信号—PN（频率为10HZ，电平2level，偏移=0）
Token2 反相器
Token3乘法器
Token4 乘法器
Token5 载波正弦波发生器（频率2=400HZ）
Token7观察窗
Token8 半波整流器，门限电压=0V
Token9半波整流器，门限电压=0V
Token10 观察窗
Token 11 加法器
Token12载波正弦波发生器（频率1=200HZ）Token13载波正弦波发生器（频率2=400HZ）Token15 乘法器
Token17乘法器
Token18观察窗
Token19 模拟低通滤波器（截止频率1=100HZ）Token20模拟低通滤波器（截止频率1=100HZ）Token21反相器
Token23加法器
Token25抽样器（抽样频率=1000HZ）
Token26 保持器
Token27 判决器
Token28 观察窗
Token29 比较电平发生器（电平=0V）
Token30 观察窗
运行时间设置
运行时间=0.3s 采样频率=1000HZ
运行系统，利用观察窗观察各波形形状
2 、仿真结果
原波形（sink30）
半波整流后加载到高频信号上得波形（sink7）
经反向器并半波整流后加载到高频信号上得波形（sink10）
调制后波形（sink18）
解调后的波形（sink24）
经过抽样判决后的最终波形（sink28）
最总输出的眼图为
功率谱为
改变参数
Token0载波正弦波发生器（频率1=300HZ）Token5 载波正弦波发生器（频率2=600HZ）Token12 载波正弦波发生器（频率1=300HZ）Token13载波正弦波发生器（频率2=600HZ）得到个频谱图为
输出功率谱为
五、结论
由各图克一反映出仿真结果基本符合理论结果，完成了信号的调制和解调，在解调后的波形上由些时延忽然抖动，是由电路时延引起的。
基本完成了实验目的和预期要求。
在实验过程中发现使用System View能够方便、快捷地实现各种通信系统的仿真设计实验，并在根据各模块的对话窗口依照设计需要设置合理参数，完成实验目的。
六、课程设计体会
这一次通信原理的课程设计，个人认为是一次小小的将所学的东西整合的一次机会，从开始的课题选择，到电路设计，到参数设置，到问题分析，在到调试，都需要用到我们学过的东西。
这次实训面临了一些问题，与之前实训的磨锤子，焊收音机是一种全不同的体验，要用到专业知识，稍微有点技术含量了，没接触过这个专业的人是做不出来的。
整个流程走下来，其他不考虑首先要学会用system view 这个专业方面的软件，之前玩全没有接触过，困难的是软件完全是英文版的，不认识，只得看着课本一点一点的摸索，后面拆稍微懂写基本的用途。
其后就是选择课题，应为有些不很了解，犹豫之后换了2FSK，在后面就是仿真原理图的设计了，在这一步中要很清楚基带信号从发生到调制到解调每一步的过程及实现方式，确定后要到器件库中找到模拟器件，调好估计的参数，这个对system view这个软件部熟悉，有比较打的困难，整个电路搭建完成后，就是后面的调试构成，应为有一些参数设置不合理甚至错误之处，要用到理论知识去分析参数的设置，包括载波频率，抽样频率，时钟设置，截止频率等等，还有看眼图等，只有这些都配合好，后面出的结果才会准确好看。
这次实训有一些体会，纸上得来终觉浅，绝知此事要躬行。
知不知道是一回事，能不能做成功可能又是另外一回事，做事要认真，仔细，马虎不得，可能就是某一个小差错，就会导致整个过程的错误，还有就是要由一定的自学能力，不是所有要学的东西都是有人教你的，运用图书，互联网等手段学会新的东西是一很重要，也是必备的技能。
最后真诚感谢涂老师的这几日在实验室的陪伴与不厌其烦的教导。
七、指导教师评语及成绩
评语：
成绩：指导教师签名：涂丽琴
批阅日期： 2012 年 5月28日。
2FSK数字频率调制解调仿真通信原理课程设计
XXXXXXXXXXXX通信原理课程设计题目２FSK数字频率调制解调计算机仿真院（系）电子工程与电气自动化学院专业电子信息工程学生姓名 XXXXXXXXXXXXXXXXXXXXXXXXXX学号 XXXXXXXXXXXXXXXXXXXXXXXXXXXXX 指导教师 XXXXXX 职称讲师论文字数摘要本文主要利用Systemview来实现2FSK数字调制系统解调器的设计。
该设计模块包含信源调制、发送滤波器模块、信道、接收滤波器模块、解调以及信宿，并对各个模块进行相应的参数设置。
在此基础上熟悉Systemview的功能及操作，最后通过观察仿真波形进行波形分析及系统的性能评价。
2FSK信号的产生方法主要有两种：一种是模拟调频法，另一种是键控法，即在二进制基带矩形脉冲序列的控制下通过开关电路对两个不同的独立频率源进行选通，使其在每一个码元Ts期间输出f1或f2两个载波之一。
这两种方法产生2FSK信号的差异在于：由调频法产生的2FSK信号在相邻码元之间的相位是连续变化的，而键控法产生的2FSK信号是由电子开关在两个独立的频率源之间转换形成，故相邻码元之间的相位不一定连续。
本实验采用的是模拟调频法产生2FSK信号。
2FSK信号的接受也分相干和非相干接受两种，非相干接收方法不止一种，他们都不利用信号的相位信息。
故本设计采用相干解调法。
关键词：2FSK Systemview 调制解调误码率Computer simulation of 2FSK modulation anddemodulationAbstractThe design of this paper use Systemview to achieve 2FSK demodulator for digitalmodulation system. This design module comprises a source modulation, transmitting filter module, channel, receiver filter module, demodulation and the sink, and each module is set corresponding parameters. Familiar with the function and operation of Systemview on this basis, the performance evaluation of waveform analysis and system finally by observing the simulation waveform.There are two main methods of generating 2FSK signal: one is analog FM method, another is the key control method, namely through the switch circuit for gating on two different frequency in binary baseband control rectangle pulse sequence, making it during each symbol of the Ts output F1 or F2 two a carrier of. Differences in the two methods of generating 2FSK signal: phase 2FSK signal generated by the frequency modulation method in between adjacent symbol is the continuous change, the 2FSK signal keying is caused by electronic switch formed between two separate frequency source, therefore, between adjacent symbol phase is not necessarily continuous. In this experiment, using the 2FSK signal generation analog FM method. Received 2FSK signals are coherent and noncoherent reception two, noncoherent reception methods more than one, they are not using the phase information of the signals. This design use coherent demodulation method.引言：随着电子计算机的普及，数据通信技术正在迅速发展。
通信原理systemview课程设计
通信原理systemview课程设计一、课程目标知识目标：1. 让学生掌握通信原理的基本概念，如信号、信道、噪声等；2. 帮助学生了解SystemView软件的基本操作及其在通信原理实验中的应用；3. 使学生能够运用通信原理知识分析并解决实际问题。
技能目标：1. 培养学生运用SystemView软件设计、搭建和仿真通信系统模型的能力；2. 提高学生实际操作、调试和优化通信系统的技能；3. 培养学生团队协作、沟通表达和解决问题的能力。
情感态度价值观目标：1. 激发学生对通信原理的兴趣，培养其探索精神和创新意识；2. 引导学生树立正确的价值观，认识到通信技术在国家发展和社会进步中的重要作用；3. 培养学生严谨、务实的科学态度，提高其面对挑战、克服困难的信心。
课程性质：本课程为通信原理实验课程，旨在通过SystemView软件辅助教学，使学生更好地理解通信原理，提高实践操作能力。
学生特点：学生已具备一定的基础理论知识，但对通信原理的实际应用尚不熟悉，需要通过实践操作加深理解。
教学要求：注重理论与实践相结合，强调学生的实际操作能力，鼓励学生独立思考、主动探索，培养其解决实际问题的能力。
将课程目标分解为具体的学习成果，以便后续教学设计和评估。
二、教学内容1. 通信原理基本概念：信号与系统、线性时不变系统、傅里叶变换、采样与重建；2. 信道与噪声：信道模型、噪声类型及特性、信道容量；3. 数字通信基础：数字信号、调制与解调、误码率分析；4. SystemView软件操作：软件界面与功能、建模与仿真、参数设置与调整；5. 通信系统模型设计与仿真：幅度调制与解调、频率调制与解调、相位调制与解调；6. 通信系统性能分析：误码率、信噪比、系统稳定性。
教学内容安排与进度：第一周：通信原理基本概念；第二周：信道与噪声；第三周：数字通信基础；第四周：SystemView软件操作；第五周：通信系统模型设计与仿真（幅度调制与解调）；第六周：通信系统模型设计与仿真（频率调制与解调）；第七周：通信系统模型设计与仿真（相位调制与解调）；第八周：通信系统性能分析。
通信原理课程设计报告-2FSK调制与解调系统设计与仿真
通讯系统原理课程设计设计题目：2FSK调制与解调系统设计与仿真姓名:院（系）：专业：指导老师：日期：2FSK调制与解调系统设计与仿真指导教师摘要：本文主要是利用MATLAB7.0来实现2FSK 数字调制系统解调器的设计。
该设计模块包含信源调制、发送滤波器模块、信道、接受滤波器模块、解调以及信宿，并未各个模块进行相应的参数设置。
在此基础上熟悉MATLAB的功能及操作，最后通过观察仿真图形进行波形分析及系统的性能评价。
关键词：2FSK MATLAB 调制解调引言：2FSK信号的产生方法主要有两种：一种是调频法，一种是开关法。
这两种方法产生的2FSK信号的波形基本相同，只有一点差异，即由调频器产生的2FSK信号在相邻码元之间的相位是连续的，而开关法产生的2FSK信号则分别由两个独立的频率源产生两个不同频率的信号，故相邻码元之间的相位不一定是连续的。
本设计采用后者--开关法。
2FSK信号的接收也分为相干和非相干接收两种，非相干接收方法不止一种，它们都不利用信号的相位信息。
故本设计采用相干解调法。
1 设计任务与要求1.1 设计要求（1）学习使用计算机建立通信系统仿真模型的基本方法及基本技能，学会利用仿真的手段对于实用通讯系统的基本理论、基本算法进行实际验证；（2）学习现有流行通信系统仿真软件MATLAB7.0的基本实用方法，学会使用这软件解决实际系统出现的问题；（3）通过系统仿真加深对通信课程理论的理解，拓展知识面，激发学习和研究的兴趣；（4）用MATLAB7.0设计一种2FSK数字调制解调系统；1.2设计任务根据课程设计的设计题目实现某种数字传输系统，具体要求如下；（1）信源：产生二进制随机比特流，数字基带信号采用单极性数字信号、矩形波数字基带信号波形；（2）调制：采用二进制频移键控（2FSK）对数字基带信号进行调制，使用键控法产生2FSK 信号；（3）信道：属于加性高斯信道；（4）解调：采用相干解调；（5）性能分析：仿真出该数字传输系统的性能指标，即该系统的误码率，并画出SNR（信噪比）和误码率的曲线图；2方案设计与论证频移键控是利用载波的频率来传递数字信号，在2FSK中，载波的频率随着二进制基带信号在f1和f2两个频率点间变化，频移键控是利用载波的频移变化来传递数字信息的。
通信原理及SystemView仿真测试课程设计
通信原理及SystemView仿真测试课程设计概述本次课程设计主要是围绕着通信原理和SystemView仿真测试展开的。
它涉及到了许多方面的知识，例如信道编码、解码、信号调制、解调、数字信号处理等等。
同时，也需要使用到SystemView软件进行仿真测试，能够更直观地理解通信原理中的理论知识。
下面将从课程设计的目的、内容、方法等方面进行详细介绍。
目的本次课程设计旨在通过对通信原理和SystemView仿真测试的学习，使学生们掌握如下知识：1.通信原理中的信道编码、解码、信号调制、解调以及数字信号处理等基本概念；2.SystemView仿真软件进行仿真测试的基本操作；3.通过实践案例，将理论知识和实践操作相结合，更好地理解和掌握通信原理。
内容本次课程设计的主要内容分为两个部分：通信原理和SystemView仿真。
通信原理通信原理是本次课程设计的核心部分。
在这一部分中，我们将介绍通信原理中的信道编码、解码、信号调制、解调以及数字信号处理等基本概念，并通过案例实践进行深入学习。
在信道编码方面，我们将讲解汉明码、海明码、CRC码等编码方式，并通过实验对比它们的优缺点和适用范围。
在信号调制方面，我们将介绍调幅（AM）、调频（FM）、调相（PM）等调制方式，并通过实验模拟它们在不同信噪比下的信号传递效果。
在数字信号处理方面，我们将讲解数字滤波、功率谱密度估计、抽样定理、量化误差等概念，并通过案例对它们进行实践操作。
SystemView仿真SystemView是一款流行的通信仿真软件，能够帮助学生更好地理解通信原理的理论知识。
在这一部分中，我们将通过实例进行SystemView仿真测试，并深入了解信号产生、处理和调制解调的过程。
我们将使用SystemView进行信号产生和滤波测试，对信号调制和解调进行模拟仿真，同时还将使用SystemView对数字信号处理的部分进行案例演示。
方法本次课程设计采用“理论 + 实践”的结合，充分发挥学生的动手能力和实践能力，帮助学生更好地理解和掌握通信原理中的理论知识。
通信系统课程systemview仿真设计1 (9)

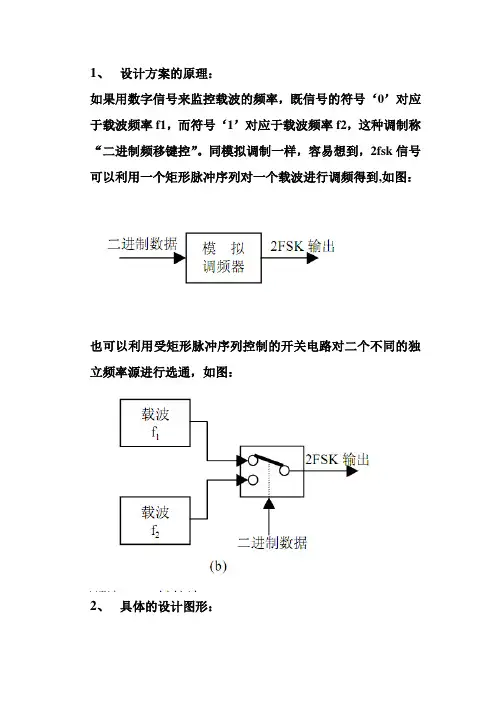

1、设计方案的原理：
