浅谈地图制图综合方法
浅谈地图制图综合方法在数字化时代的今天，地理信息系统已成为空间信息分析应用的主要工具，但空间信息在GIS中的最好表示方式仍然是地图。
本文以地图制图的理论为基础，提出了地图制图综合的几种方法，希望对相关人士有所帮助。
标签：地图自动综合概念模型模型算法1前言地图自动综合的研究从上世纪60 年代就开始了。
最初的研究内容是将地图目标看作简单的几何实体进行操作，如Douglas 和Peucker 进行的线目标化简算法；Topfer 和Pillewizer 的对点、面群目标的选取等。
这些算法使得地图综合的问题得到简化，使得计算的运算量大大的减少；但同时也带来了一些不可忽视的问题，例如不能反映制图综合的约束条件以及不能完全满足基于GIS 下的地图综合的需要。
此后，众多的制图学者进行了多方面的探讨，提出了许多有建设性的理论和方法。
2地图自动综合方法2.1交互式综合在交互式综合中，低层次的任务由软件执行，高层次的任务由人来实现和控制。
交互式方法基于友好的用户界面，用户可以在系统选项中轻松地漫游，选择要被综合的对象和综合所用到的工具。
一个交互式综合方法要成功，最重要的是它不仅仅代替了制图员的笔，而且真正使用户能够在一个高层次上对综合做出决策，也就是说，系统必须能够放大人类的智能。
因此这种方法又叫做“放大智能方法。
”2.2批处理式综合地图自动综合主要批处理方法：面向信息综合、滤波法、启发式综合和分形学方法、小波分析法等。
面向信息综合的基本思想：在原图上找出信息密度（单位面积信息量）太大且因此不能保证缩小后的地图的视觉易读性的位置。
通过在该处改变制图目标，使目标概率增加，从而使信息量减少。
面向信息的综合大都是研究地图的总体信息，甚至基本上只涉及关于一幅图的平均信息量，然而对于具体的综合操作来说，更为重要的是单个制图目标的信息。
滤波是对以周期振动为特征的一种现象的一定频率范围的减弱或抑制。
当低通滤波时，地图信息的局部高频被消除；当高通滤波时，地图信息的局部低频被消除。
综合制图的基本原则与方法共32页
综合制图的基本原则与方法
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
13、遵守纪律的风气的培养，只有领 导者本 身在这 方以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
谢谢你的阅读
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
❖ 知识就是财富 ❖ 丰富你的人生
71、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德 72、家庭成为快乐的种子在外也不致成为障碍物但在旅行之际却是夜间的伴侣。——西塞罗 73、坚持意志伟大的事业需要始终不渝的精神。——伏尔泰 74、路漫漫其修道远，吾将上下而求索。——屈原 75、内外相应，言行相称。——韩非
13、遵守纪律的风气的培养，只有领 导者本 身在这 方以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
谢谢你的阅读
地图制图综合的数量分析方法

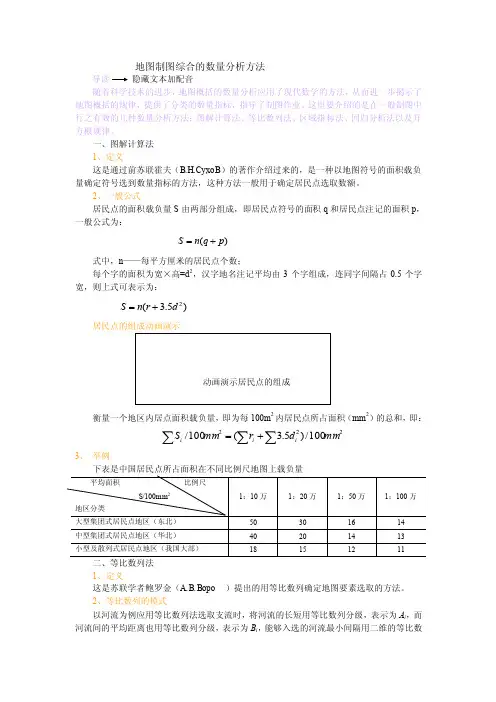

地图制图综合的数量分析方法导读隐藏文本加配音 随着科学技术的进步，地图概括的数量分析应用了现代数学的方法，从而进一步揭示了地图概括的规律，提供了分类的数量指标，指导了制图作业。

这里要介绍的是在一般制图中行之有效的几种数量分析方法：图解计算法、等比数列法、区域指标法、回归分析法以及开方根规律。
一、图解计算法1、定义这是通过前苏联霍夫（B.H.CyxoB ）的著作介绍过来的，是一种以地图符号的面积载负量确定符号选到数量指标的方法，这种方法一般用于确定居民点选取数额。
2、一般公式居民点的面积载负量S 由两部分组成，即居民点符号的面积q 和居民点注记的面积p ，一般公式为：)(p q n S +=式中，n ——每平方厘米的居民点个数；每个字的面积为宽×高=d 2，汉字地名注记平均由3个字组成，连同字间隔占0.5个字宽，则上式可表示为：)5.3(2d r n S +=居民点的组成动画演示衡量一个地区内居点面积载负量，即为每100m 2内居民点所占面积（mm 2）的总和，即：∑∑∑+=222100/)5.3(100/mm d r mm Si i i3、 举例1、定义这是苏联学者鲍罗金（A.B.Bopo ）提出的用等比数列确定地图要素选取的方法。
2、等比数列的模式以河流为例应用等比数列法选取支流时，将河流的长短用等比数列分级，表示为A i ，而河流间的平均距离也用等比数列分级，表示为B i ，能够入选的河流最小间隔用二维的等比数列C ij 表示。
等比数列的模式表中：①选取间隔的对角线（nn C C ,,11 ）为全取线，若在此线外侧的河流全部选取；距离小于左列（21~B B ）及长度短于下行（21~A A ）的地物全部舍弃。
②从1A ，2A ，…到n A 或从1B ，2B 到n B 数值间应符合等比关系，即：11-⋅=i i r A A11-⋅=i i p B B式中r,p 为辩认系数，是一种经验数据，可令3.1=r 及5.1=p 。
