【CN110062071A】潜望式镜头、成像模组、摄像头组件及电子装置【专利】

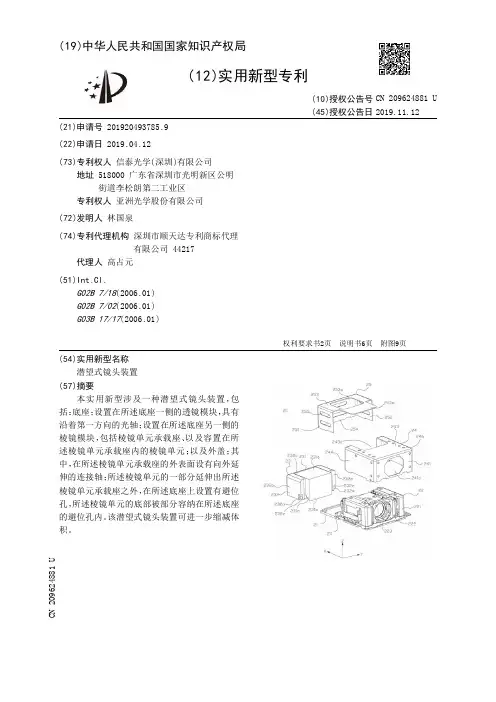

【CN209624881U】潜望式镜头装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920493785.9(22)申请日 2019.04.12(73)专利权人 信泰光学(深圳)有限公司地址 518000 广东省深圳市光明新区公明街道李松朗第二工业区专利权人 亚洲光学股份有限公司(72)发明人 林国泉 (74)专利代理机构 深圳市顺天达专利商标代理有限公司 44217代理人 高占元(51)Int.Cl.G02B 7/18(2006.01)G02B 7/02(2006.01)G03B 17/17(2006.01)(54)实用新型名称潜望式镜头装置(57)摘要本实用新型涉及一种潜望式镜头装置，包括：底座；设置在所述底座一侧的透镜模块，具有沿着第一方向的光轴；设置在所述底座另一侧的棱镜模块，包括棱镜单元承载座、以及容置在所述棱镜单元承载座内的棱镜单元；以及外盖；其中，在所述棱镜单元承载座的外表面设有向外延伸的连接轴；所述棱镜单元的一部分延伸出所述棱镜单元承载座之外，在所述底座上设置有避位孔，所述棱镜单元的底部被部分容纳在所述底座的避位孔内。
该潜望式镜头装置可进一步缩减体积。
权利要求书2页 说明书6页 附图9页CN 209624881 U 2019.11.12C N 209624881U权 利 要 求 书1/2页CN 209624881 U1.一种潜望式镜头装置，其特征在于，包括：底座；设置在所述底座一侧的透镜模块，具有沿着第一方向的光轴；设置在所述底座另一侧的棱镜模块，包括棱镜单元承载座、以及容置在所述棱镜单元承载座内的棱镜单元；以及外盖；其中，在所述棱镜单元承载座的外表面设有向外延伸的连接轴；所述棱镜单元的一部分延伸出所述棱镜单元承载座之外，在所述底座上设置有避位孔，所述棱镜单元的底部被部分容纳在所述底座的避位孔内。
2.根据权利要求1所述的潜望式镜头装置，其特征在于，在所述棱镜单元承载座的外表面设置有凹处，所述连接轴从所述凹处内向外延伸，在所述底座上，设置有向上延伸的凸块，在所述凸块上设有弧形槽，所述弧形槽与所述棱镜模块的连接轴配合；所述避位孔设置在所述凸块之间。

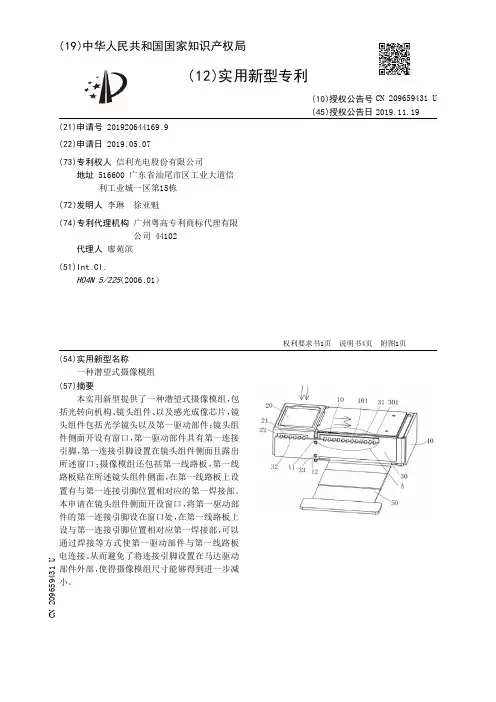

【CN209659431U】一种潜望式摄像模组【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920644169.9(22)申请日 2019.05.07(73)专利权人 信利光电股份有限公司地址 516600 广东省汕尾市区工业大道信利工业城一区第15栋(72)发明人 李琳 徐亚魁 (74)专利代理机构 广州粤高专利商标代理有限公司 44102代理人 廖苑滨(51)Int.Cl.H04N 5/225(2006.01)(54)实用新型名称一种潜望式摄像模组(57)摘要本实用新型提供了一种潜望式摄像模组，包括光转向机构、镜头组件、以及感光成像芯片，镜头组件包括光学镜头以及第一驱动部件；镜头组件侧面开设有窗口，第一驱动部件具有第一连接引脚，第一连接引脚设置在镜头组件侧面且露出所述窗口；摄像模组还包括第一线路板，第一线路板贴在所述镜头组件侧面，在第一线路板上设置有与第一连接引脚位置相对应的第一焊接部。
本申请在镜头组件侧面开设窗口，将第一驱动部件的第一连接引脚设在窗口处，在第一线路板上设与第一连接引脚位置相对应第一焊接部，可以通过焊接等方式使第一驱动部件与第一线路板电连接。
从而避免了将连接引脚设置在马达驱动部件外部，使得摄像模组尺寸能够得到进一步减小。
权利要求书1页 说明书4页 附图1页CN 209659431 U 2019.11.19C N 209659431U权 利 要 求 书1/1页CN 209659431 U1.一种潜望式摄像模组，包括光转向机构、镜头组件、以及感光成像芯片，所述镜头组件包括光学镜头以及用于驱动光学镜头运动的第一驱动部件；其特征在于，所述镜头组件侧面开设有窗口，所述第一驱动部件具有第一连接引脚，所述第一连接引脚设置在镜头组件侧面且露出所述窗口；所述摄像模组还包括第一线路板，所述第一线路板贴在所述镜头组件侧面，在第一线路板上设置有与第一连接引脚位置相对应的第一焊接部。
潜望式镜头、成像模组和电子装置[发明专利]
![潜望式镜头、成像模组和电子装置[发明专利]](https://img.taocdn.com/s3/m/1debc40d81c758f5f71f6723.png)
专利名称：潜望式镜头、成像模组和电子装置专利类型：发明专利
发明人：邹海荣,其他发明人请求不公开姓名申请号：CN201810392904.1
申请日：20180427
公开号：CN110412716A
公开日：
20191105
专利内容由知识产权出版社提供
摘要：本发明公开了一种潜望式镜头、成像模组和电子装置。
潜望式镜头包括沿着潜望式镜头的第一光轴和第二光轴布置的多个光学元件，由物侧至像侧依次包括：具有正屈折力的第一透镜，光路折叠元件，具有正屈折力的第二透镜，具有负屈折力的第三透镜，具有负屈折力的第四透镜，具有负屈折力的第五透镜。
光路折叠元件被配置为将光从第一光轴定向到第二光轴。
第一透镜至第五透镜中至少包含一个平面。
第一透镜胶合在光路折叠元件上。
潜望式镜头满足下列条件式：f1>0和f25>0。
本发明实施方式的潜望式镜头，满足上述条件式，光焦度的合理分配，实现了摄远及横向口径小型化的功效，从而更好地适应电子装置轻薄化的要求。
申请人：南昌欧菲精密光学制品有限公司
地址：330096 江西省南昌市南昌高新技术产业开发区学院六路以东、天祥大道以南
国籍：CN
代理机构：北京清亦华知识产权代理事务所(普通合伙)
代理人：黄德海
更多信息请下载全文后查看。
潜望式摄像模组及其阵列摄像模组和电子设备[实用新型专利]
![潜望式摄像模组及其阵列摄像模组和电子设备[实用新型专利]](https://img.taocdn.com/s3/m/c060892fbb4cf7ec4bfed03b.png)
专利名称：潜望式摄像模组及其阵列摄像模组和电子设备专利类型：实用新型专利
发明人：方银丽,陈振宇,姚立锋,季昂
申请号：CN201820809255.6
申请日：20180525
公开号：CN208581283U
公开日：
20190305
专利内容由知识产权出版社提供
摘要：一潜望式摄像模组及其阵列摄像模组和电子设备，其中，所述潜望式摄像模组包括一光转向装置，所述光转向装置用于对成像光线进行弯折，其中，所述光转向装置具有一入光面和一出光面；一模组组件，其中，所述模组组件与所述光转向装置同轴地设置，并对应于所述光转向装置的所述出光面，所述光转向装置与所述模组组件同轴地相连接；以及一连接组件，所述连接组件包括至少一连接舌，所述至少一连接舌一体地延伸于所述模组组件的至少一侧部，其中，所述至少一连接舌接合于所述光转向装置的至少一侧部。
从而提升该潜望式摄像模组的光转向装置和所述模组组件之间的加固强度。
申请人：宁波舜宇光电信息有限公司
地址：315400 浙江省宁波市余姚市舜宇路66-68号
国籍：CN
代理机构：宁波理文知识产权代理事务所(特殊普通合伙)
更多信息请下载全文后查看。
潜望式摄像模组[发明专利]
![潜望式摄像模组[发明专利]](https://img.taocdn.com/s3/m/87f080b6ed3a87c24028915f804d2b160a4e8660.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610718863.1(22)申请日 2016.08.24(71)申请人 宁波舜宇光电信息有限公司地址 315400 浙江省宁波市余姚市舜宇路66-68号(72)发明人 方银丽 刘春梅 张百成 (74)专利代理机构 北京谨诚君睿知识产权代理事务所(特殊普通合伙)11538代理人 陆鑫 延慧(51)Int.Cl.G02B 7/18(2006.01)G03B 17/17(2006.01)G03B 5/00(2006.01)H04N 5/225(2006.01)(54)发明名称潜望式摄像模组(57)摘要本发明公开了一种潜望式摄像模组，包括光转向机构、镜头机构、以及感光芯片，光转向机构安装于镜头机构的入光侧，感光芯片安装于镜头机构的出光侧，光转向机构包括棱镜、棱镜座、支承轴以及基座，其中，棱镜座设置于基座中，棱镜座具有与棱镜相对的支承面，棱镜座还设有轴座，轴座设置在支承面上与棱镜相对的另一面上，轴座上设有贯通的轴孔，支承轴可转动地设置于轴孔中，支承轴与镜头机构中光学镜头的光轴垂直；支承面具有两个侧壁，支承面与侧壁相交处设有向着远离支承面的方向凸起、沿着支承面和侧壁的交线延伸的支承台。
本发明采用棱镜座和支承轴，能够借助可以转动的棱镜实现防抖的效果，并且结构更加简单，易于制造和维护。
权利要求书2页 说明书9页 附图5页CN 107783243 A 2018.03.09C N 107783243A1.一种潜望式摄像模组，包括光转向机构(2000)、镜头机构(1000)、以及感光芯片，所述光转向机构(2000)安装于所述镜头机构(1000)的入光侧，所述感光芯片安装于所述镜头机构(1000)的出光侧，其特征在于，所述光转向机构(2000)包括棱镜(2100)、棱镜座(2200)、支承轴(2400)以及基座(2600)，其中，所述棱镜座(2200)设置于所述基座(2600)中，所述棱镜座(2200)具有与棱镜(2100)相对的支承面(2201)，所述棱镜座(2200)还设有轴座(2209)，所述轴座(2209)设置在所述支承面(2201)上与所述棱镜(2100)相对的另一面上，所述轴座(2209)上设有贯通的轴孔(2210)，所述支承轴(2400)可转动地设置于所述轴孔(2210)中，所述支承轴(2400)与所述镜头机构(1000)中光学镜头(1100)的光轴垂直；所述支承面(2201)具有两个侧壁(2202)，所述支承面(2201)与所述侧壁(2202)相交处设有向着远离所述支承面(2201)的方向凸起、沿着所述支承面(2201)和所述侧壁(2202)的交线(2204)延伸的支承台(2203)。
成像装置及其调整机构以及使用该成像装置的全景相机[实用新型专利]
![成像装置及其调整机构以及使用该成像装置的全景相机[实用新型专利]](https://img.taocdn.com/s3/m/573f2b33a58da0116c1749fc.png)
专利名称：成像装置及其调整机构以及使用该成像装置的全景相机
专利类型：实用新型专利
发明人：张华辉,殷沪飞,陶勇,朱忻,高坚
申请号：CN201420262079.0
申请日：20140521
公开号：CN203968216U
公开日：
20141126
专利内容由知识产权出版社提供
摘要：本实用新型提供一种成像装置及其调整机构以及使用该成像装置的全景相机。
所述成像装置，包括成像器和鱼眼镜头，所述成像器的成像区域位于所述鱼眼镜头的成像圆内，实现了有效利用成像器的有效面积以及鱼眼镜头的最佳工作区域。
由于现有技术中全景相机，其成像器尺寸大于鱼眼镜头的成像圆尺寸，存在成像器的有效像素利用率低的问题，该方案中成像器的有效区域位于鱼眼镜头内，充分利用了成像器的有效面积，无浪费像素，大大提高了成像器的利用率。
申请人：张家港恩达通讯科技有限公司
地址：215614 江苏省苏州市张家港市凤凰镇凤凰大道凤凰科技园E栋
国籍：CN
代理机构：北京三聚阳光知识产权代理有限公司
代理人：张建纲
更多信息请下载全文后查看。
【CN209593574U】一种潜望式变焦镜头、成像模组及电子装置【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920243835.8(22)申请日 2019.02.25(73)专利权人 德淮半导体有限公司地址 223300 江苏省淮安市淮阴区长江东路599号(72)发明人 吴明 林宗贤 吴孝哲 吴龙江 熊建锋 马亚辉 (74)专利代理机构 上海思捷知识产权代理有限公司 31295代理人 王宏婧(51)Int.Cl.H04N 5/225(2006.01)G02B 7/04(2006.01)(54)实用新型名称一种潜望式变焦镜头、成像模组及电子装置(57)摘要本实用新型公开了一种潜望式变焦镜头、成像模组及电子装置，该潜望式变焦镜头包括光路整合元件，其包括光路整合元件，具有至少一个反射镜面；以及变焦透镜组，包括有沿同一光轴依次布置的多个变焦透镜；其中，入射光被至少一个所述反射镜面反射并汇聚后定向至所述光轴。
本实用新型的优点在于，利用光路整合元件改变光的传播方向的同时，对光线进行第一次汇聚，再将汇聚后的光线定向至变焦透镜组，使得聚焦透镜组的口径变小，从而在径向上缩小镜头尺寸；与此同时，在相同的变焦效果下，该设计还减少了变焦透镜组的数量，使得镜头的轴向尺寸相应缩小，从而更好地适应电子产品尺寸的进一步小型化、薄型化发展要求。
权利要求书1页 说明书5页 附图3页CN 209593574 U 2019.11.05C N 209593574U权 利 要 求 书1/1页CN 209593574 U1.一种潜望式变焦镜头，其特征在于，包括：光路整合元件，具有至少一个反射镜面；以及变焦透镜组，包括沿同一光轴依次布置的多个变焦透镜；其中，入射光被至少一个所述反射镜面反射并汇聚后定向至所述光轴。
2.根据权利要求1所述的一种潜望式变焦镜头，其特征在于，所述反射镜面为一个，且该反射镜面为凹曲面。
3.根据权利要求1所述的一种潜望式变焦镜头，其特征在于，所述反射镜面为多个，多个所述反射镜面依次连接。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910279865.9
(22)申请日 2019.04.09
(71)申请人 OPPO广东移动通信有限公司
地址 523860 广东省东莞市长安镇乌沙海
滨路18号
(72)发明人 陈伟 薛兵 李龙佳 马美雪
(74)专利代理机构 北京清亦华知识产权代理事
务所(普通合伙) 11201
代理人 黄德海
(51)Int.Cl.
H04M 1/02(2006.01)
H04N 5/225(2006.01)
(54)发明名称潜望式镜头、成像模组、摄像头组件及电子装置(57)摘要本申请提供一种潜望式镜头、成像模组、摄像头组件和电子装置。
潜望式镜头包括：镜筒，镜筒具有进光口；和设置在镜筒内的棱镜，棱镜包括朝向进光口的入光面和连接入光面的出光面，棱镜用于将从入光面入射的光线转向后从出光面出射，棱镜远离入光面的一侧形成有缺角结构并形成有一背光面，背光面连接出光面且与入光面相背，背光面设置有吸光材料。
本申请实施方式的潜望式镜头、成像模组、摄像头组件及电子装置中，棱镜的背光面设置有吸光材料，吸光材料可以吸收到达棱镜的背光面的光线，这样可以防止棱镜的背光面向潜望式镜头的外部反射光线，避免棱镜的表面形成较强的亮斑现象，提高
潜望式镜头的外观表现力。
权利要求书2页 说明书14页 附图10页CN 110062071 A 2019.07.26
C N 110062071
A
权 利 要 求 书1/2页CN 110062071 A
1.一种潜望式镜头，其特征在于，包括：
镜筒，所述镜筒具有进光口；和
设置在所述镜筒内的棱镜，所述棱镜包括朝向所述进光口的入光面和连接所述入光面的出光面，所述棱镜用于将从所述入光面入射的光线转向后从所述出光面出射，所述棱镜远离所述入光面的一侧形成有缺角结构并形成一背光面，所述背光面连接所述出光面且与所述入光面相背，所述背光面设置有吸光材料。
2.如权利要求1所述的潜望式镜头，其特征在于，所述背光面与所述入光面平行。
3.如权利要求1所述的潜望式镜头，其特征在于，所述吸光材料包括油漆和泡棉中的至少一种。
4.如权利要求1所述的潜望式镜头，其特征在于，所述潜望式镜头包括安装座，所述棱镜设置在所述安装座。
5.如权利要求4所述的潜望式镜头，其特征在于，所述安装座设置有限位结构，所述限位结构连接所述棱镜以限制所述棱镜在所述安装座上的位置。
6.如权利要求5所述的潜望式镜头，其特征在于，所述安装座形成有容置槽，所述棱镜设置在所述容置槽中，所述限位结构设置在所述容置槽的边缘并抵靠所述棱镜的边缘。
7.如权利要求6所述的潜望式镜头，其特征在于，所述限位结构包括自所述容置槽的边缘凸出的凸起，所述凸起抵靠所述出光面的边缘。
8.如权利要求4所述的潜望式镜头，其特征在于，所述棱镜用于将光线从进光轴转向成像光轴，所述成像光轴与所述进光轴垂直；
所述潜望式镜头还包括转动连接所述镜筒与所述安装座的二轴铰链，所述二轴铰链包括垂直于所述进光轴和所述成像光轴的第一转轴和与所述进光轴平行的第二转轴。
9.如权利要求8所述的潜望式镜头，其特征在于，所述二轴铰链包括：
连接件；
限制结构，用于限制所述安装座和所述连接件在所述成像光轴方向的自由度；
转动连接所述镜筒和所述连接件的第一转动件，所述第一转动件形成有所述第一转轴；和
转动连接所述安装座和所述连接件的第二转动件，所述第二转动件形成有所述第二转轴。
10.如权利要求9所述的潜望式镜头，其特征在于，所述镜筒包括底壁和连接底壁的侧壁，所述第一转动件转动地连接所述侧壁和所述连接件。
11.如权利要求9所述的潜望式镜头，其特征在于，所述限制结构包括第一磁性元件和第二磁性元件，所述第一磁性元件设置在所述镜筒，所述第二磁性元件设置在所述安装座，所述第一磁性元件与所述第二磁性元件相吸。
12.如权利要求11所述的潜望式镜头，其特征在于，所述镜筒形成有第一安装槽，所述第一磁性元件设置在所述第一安装槽中；和/或，所述安装座形成有第二安装槽，所述第二磁性元件设置在所述第二安装槽中。
13.如权利要求9所述的潜望式镜头，其特征在于，所述限制结构包括第一柔性元件和第二柔性元件，所述第一柔性元件连接所述镜筒和所述连接件，所述第二柔性元件连接所述连接件和所述安装座。
2。
