多功能水泵控制阀作用
多功能水泵控制阀

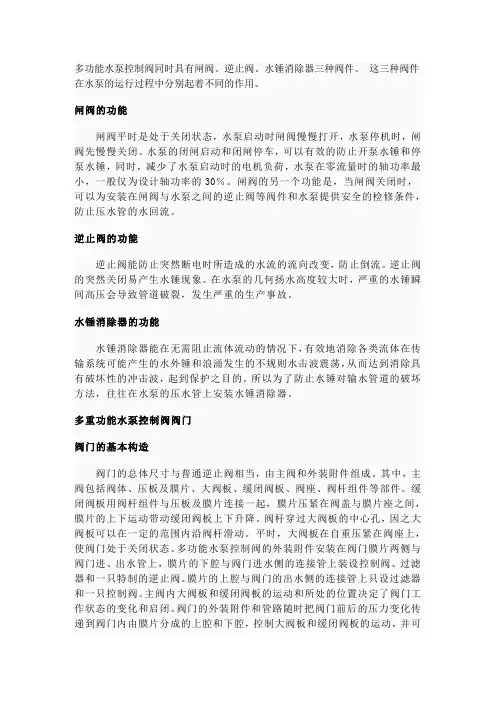

多功能水泵控制阀同时具有闸阀、逆止阀、水锤消除器三种阀件。
这三种阀件在水泵的运行过程中分别起着不同的作用。
闸阀的功能闸阀平时是处于关闭状态，水泵启动时闸阀慢慢打开，水泵停机时，闸阀先慢慢关闭。
水泵的闭闸启动和闭闸停车，可以有效的防止开泵水锤和停泵水锤，同时，减少了水泵启动时的电机负荷，水泵在零流量时的轴功率最小，一般仅为设计轴功率的30％。
闸阀的另一个功能是，当闸阀关闭时，可以为安装在闸阀与水泵之间的逆止阀等阀件和水泵提供安全的检修条件，防止压水管的水回流。
逆止阀的功能逆止阀能防止突然断电时所造成的水流的流向改变，防止倒流。
逆止阀的突然关闭易产生水锤现象。
在水泵的几何扬水高度较大时，严重的水锤瞬间高压会导致管道破裂，发生严重的生产事故。
水锤消除器的功能水锤消除器能在无需阻止流体流动的情况下，有效地消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。
所以为了防止水锤对输水管道的破坏方法，往往在水泵的压水管上安装水锤消除器。
多重功能水泵控制阀阀门阀门的基本构造阀门的总体尺寸与普通逆止阀相当，由主阀和外装附件组成。
其中，主阀包括阀体、压板及膜片、大阀板、缓闭阀板、阀座、阀杆组件等部件。
缓闭阀板用阀杆组件与压板及膜片连接一起，膜片压紧在阀盖与膜片座之间，膜片的上下运动带动缓闭阀板上下升降。
阀杆穿过大阀板的中心孔，因之大阀板可以在一定的范围内沿阀杆滑动。
平时，大阀板在自重压紧在阀座上，使阀门处于关闭状态。
多功能水泵控制阀的外装附件安装在阀门膜片两侧与阀门进、出水管上，膜片的下腔与阀门进水侧的连接管上装设控制阀、过滤器和一只特制的逆止阀。
膜片的上腔与阀门的出水侧的连接管上只设过滤器和一只控制阀。
主阀内大阀板和缓闭阀板的运动和所处的位置决定了阀门工作状态的变化和启闭。
阀门的外装附件和管路随时把阀门前后的压力变化传递到阀门内由膜片分成的上腔和下腔，控制大阀板和缓闭阀板的运动，并可以通过调整附件改变大阀板与缓闭阀板的运行速度，使阀门的开启与缓闭时间处于规定的范围内。
多功能水泵控制阀在水泵中的应用
多功能水泵控制阀在水泵中的应用

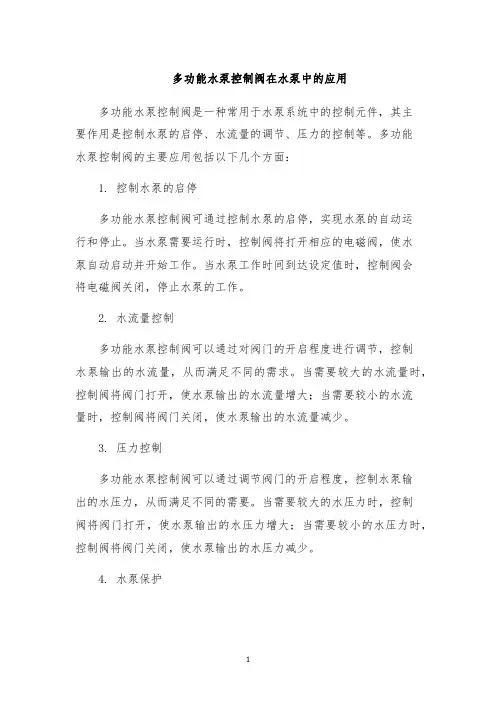

多功能水泵控制阀是一种常用于水泵系统中的控制元件，其主
要作用是控制水泵的启停、水流量的调节、压力的控制等。
多功能
水泵控制阀的主要应用包括以下几个方面：
1. 控制水泵的启停
多功能水泵控制阀可通过控制水泵的启停，实现水泵的自动运
行和停止。
当水泵需要运行时，控制阀将打开相应的电磁阀，使水
泵自动启动并开始工作。
当水泵工作时间到达设定值时，控制阀会
将电磁阀关闭，停止水泵的工作。
2. 水流量控制
多功能水泵控制阀可以通过对阀门的开启程度进行调节，控制
水泵输出的水流量，从而满足不同的需求。
当需要较大的水流量时，控制阀将阀门打开，使水泵输出的水流量增大；当需要较小的水流
量时，控制阀将阀门关闭，使水泵输出的水流量减少。
3. 压力控制
多功能水泵控制阀可以通过调节阀门的开启程度，控制水泵输
出的水压力，从而满足不同的需要。
当需要较大的水压力时，控制
阀将阀门打开，使水泵输出的水压力增大；当需要较小的水压力时，控制阀将阀门关闭，使水泵输出的水压力减少。
4. 水泵保护
多功能水泵控制阀可以对水泵进行监控和保护，当水泵出现故障时，可以及时发现并停止水泵的工作，以避免损伤。
控制阀还可以对水泵进行定期维护和保养，以延长其使用寿命。
多功能水泵控制阀在水泵中的应用十分广泛，可以实现水泵的自动运行和停止、水流量和压力的控制、水泵的保护等多种功能，大大简化了水泵系统的运行和维护。
多功能水泵控制阀标准
多功能水泵控制阀标准

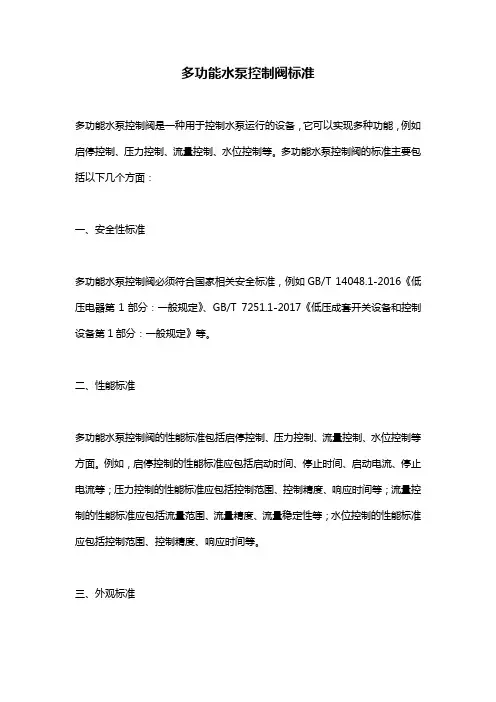

多功能水泵控制阀是一种用于控制水泵运行的设备，它可以实现多种功能，例如启停控制、压力控制、流量控制、水位控制等。
多功能水泵控制阀的标准主要包括以下几个方面：
一、安全性标准
多功能水泵控制阀必须符合国家相关安全标准，例如GB/T 14048.1-2016《低压电器第1部分：一般规定》、GB/T 7251.1-2017《低压成套开关设备和控制设备第1部分：一般规定》等。
二、性能标准
多功能水泵控制阀的性能标准包括启停控制、压力控制、流量控制、水位控制等方面。
例如，启停控制的性能标准应包括启动时间、停止时间、启动电流、停止电流等；压力控制的性能标准应包括控制范围、控制精度、响应时间等；流量控制的性能标准应包括流量范围、流量精度、流量稳定性等；水位控制的性能标准应包括控制范围、控制精度、响应时间等。
三、外观标准
多功能水泵控制阀的外观应符合国家相关标准，例如GB/T 2828.1-2012《抽样程序和抽样表第1部分：按比例抽样程序》、GB/T 2829-2002《单项抽样检验程序及表》等。
四、环保标准
多功能水泵控制阀应符合国家相关环保标准，例如GB/T 26572-2011《电子电器产品环境友好设计评价技术要求》、GB/T 18455-2014《电子电气产品有害物质限制要求》等。
总之，多功能水泵控制阀的标准应包括安全性、性能、外观和环保等方面，以确保产品的质量和安全性。
多功能水泵控制阀
• 通过多功能水泵控制阀的调节功能，可以实现给水泵的流量调 节，以满足不同用水需求的变化
• 多功能水泵控制阀在给水工程中的应用需要考虑水质、压力、流 量等因素，以保证给水系统的安全性和稳定性
多功能水泵控制阀在排水工程 中的应用
• 多功能水泵控制阀在循环水工程中的应用需要考虑水质、温度、 压力、流量等因素，以保证循环水系统的安全性和稳定性
06
多功能水泵控制阀的维护与管理
多功能水泵控制阀 的维护方法
• 多功能水泵控制阀的维护方法主要包括定期检查、清洗、润滑等 • 定期检查阀门的密封性能、运行性能，及时发现并处理问题 • 对阀门进行清洗，以去除附着在阀门上的污垢和杂质，保持阀 门的清洁 • 对阀门进行润滑，以减少阀门摩擦，提高阀门的使用寿命
多功能水泵控制阀的调试与检验
多功能水泵控制阀的调试主要包括阀门开度调节、 驱动装置调试等
• 阀门开度调节需要根据水泵的工作条 件和控制要求进行，以保证水泵的运行 效率和稳定性 • 驱动装置调试需要保证驱动性能和响 应速度，以确保阀门的控制精度和灵敏 度
多功能水泵控制阀的检验主要包括密封 性能检验、运行性能检验等
多功能水泵控制阀 在循环水工程中的应 用
• 多功能水泵控制阀在循环水工程中的应用主要包括水泵的启动、 停止、调节等
• 通过多功能水泵控制阀的自动控制，可以实现循环水泵的定时 启动、定时停止，提高循环水系统的运行效率
• 通过多功能水泵控制阀的调节功能，可以实现循环水泵的流量 调节，以满足不同循环水需求的变化
• 传感器技术、通信技术等的应用， 使得多功能水泵控制阀能够实现远 程控制和智能调节 • 新材料、新工艺的应用，提高了 多功能水泵控制阀的性能和寿命
多功能水泵控制阀原理
多功能水泵控制阀原理嘿，朋友们！今天咱们来聊聊一个超酷的东西——多功能水泵控制阀。
这玩意儿啊，就像是水泵的超级管家，把水泵的各种事儿管理得井井有条。
我有个朋友小李，他是个在水厂工作的技术员。
有一次，他跟我抱怨说：“哎呀，这水泵控制起来可真麻烦，有时候水压不稳定，水流量也时大时小的，真让人头疼！”我就跟他说：“你知道多功能水泵控制阀不？这东西可神奇了，能解决好多问题呢！”那这多功能水泵控制阀到底是怎么个原理呢？咱们先想象一下，这水泵里的水就像一群调皮的小娃娃，在管道里跑来跑去。
这控制阀就像是一个智慧的交通警察，指挥着这些小娃娃的行动。
多功能水泵控制阀主要由主阀、阀杆、膜片、弹簧等部件组成。
这主阀啊，就像是一个大门，控制着水的进出。
当水泵启动的时候，水流开始有压力了，这个压力就像一只无形的大手，推动着膜片。
膜片呢，又和阀杆连着，就好像是膜片拉着阀杆要开门似的。
这时候，弹簧也在起作用，它就像一个倔强的小卫士，不想轻易让门开得太大。
它对膜片有一个反向的作用力，使得阀门的开启速度不会太快。
这多巧妙啊！如果阀门一下子开得特别大，那就像一群小娃娃突然不受控制地狂奔，那水压肯定会突然变得特别大，说不定就会把管道给撑坏了。
我还认识一个做工程的老张，他给我讲过一个他遇到的事儿。
他之前的一个项目里，没有用多功能水泵控制阀，结果水泵运行的时候，那动静就像一群大象在跺脚，整个系统都在震动。
后来他换上了多功能水泵控制阀，就像给这个系统打了一针镇静剂一样，一下子就平稳多了。
再来说说这多功能水泵控制阀对水流量的控制。
它可以根据水泵的运行状态自动调整阀门的开度。
比如说，当水泵刚开始运行，水流量还比较小的时候，阀门就开得小一点，就像给小娃娃们开了一条窄窄的通道，让他们慢慢地走。
随着水泵的加速，水流量增大了，那阀门就会逐渐开大，这通道就变宽了，能让更多的小娃娃通过。
这是怎么做到的呢？其实就是通过膜片对压力的感应。
如果压力大了，说明水流量大了，膜片就会根据这个压力的大小来调整阀杆的位置，从而改变阀门的开度。
多功能水泵控制阀工作原理
多功能水泵控制阀工作原理

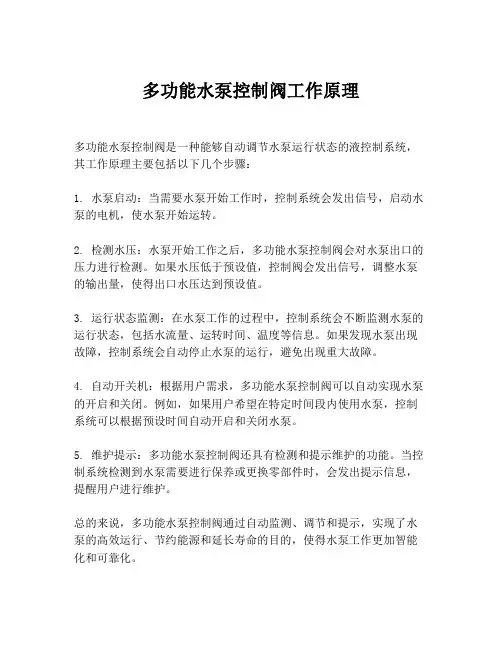

多功能水泵控制阀是一种能够自动调节水泵运行状态的液控制系统，其工作原理主要包括以下几个步骤：
1. 水泵启动：当需要水泵开始工作时，控制系统会发出信号，启动水泵的电机，使水泵开始运转。
2. 检测水压：水泵开始工作之后，多功能水泵控制阀会对水泵出口的压力进行检测。
如果水压低于预设值，控制阀会发出信号，调整水泵的输出量，使得出口水压达到预设值。
3. 运行状态监测：在水泵工作的过程中，控制系统会不断监测水泵的运行状态，包括水流量、运转时间、温度等信息。
如果发现水泵出现故障，控制系统会自动停止水泵的运行，避免出现重大故障。
4. 自动开关机：根据用户需求，多功能水泵控制阀可以自动实现水泵的开启和关闭。
例如，如果用户希望在特定时间段内使用水泵，控制系统可以根据预设时间自动开启和关闭水泵。
5. 维护提示：多功能水泵控制阀还具有检测和提示维护的功能。
当控制系统检测到水泵需要进行保养或更换零部件时，会发出提示信息，提醒用户进行维护。
总的来说，多功能水泵控制阀通过自动监测、调节和提示，实现了水泵的高效运行、节约能源和延长寿命的目的，使得水泵工作更加智能化和可靠化。
引水泵站中多功能水泵控制阀优缺点
引水泵站中多功能水泵控制阀优缺点- 建筑给排水论文【摘要】引水工程泵站中水泵控制阀的选用对水泵站的运行有着至关重要的作用。
能提高经济效果、提高节能效果、降低其他器材的损耗率等。
本文以对比不同控制阀门的优缺点，阐述了多功能控制阀的一些优点，不但能够解决没有加装多功能水泵控制阀的供水泵组可能存在的问题，而且使用多功能水泵控制阀后引水效果能显著提升.希望能给各同行提供到有益的见解。
【关键词】多功能水泵控制阀；选用效果；安装；一引言水泵是水厂的耗能大户，其电耗就占了制水成本的一半左右，且水泵的运行效率低，能源浪费严重，电机时常超负荷运行.因此，对泵站水泵控制阀在选用的问题上就更应该慎重择用.合理选用水泵控制阀，提高水泵运行效率，加强运行过程中的合理调节及减少电动机的电能损耗都是泵站合理降低水泵机组的节能措施.二实例阐述我泵站供水系统共有6个水泵机组，并联安装，5用1备，水泵的出水口管径为DN800，供水压力为1.0MPa，流量为1746m3/h；原设想泵出口采用旋启式止回阀加电动闸阀和手动闸阀。
由于该岗位定岗是2人，并且水泵的开、关为远程控制，所以对止回阀的要求较高，在使用中如果停泵时止回阀不能消除水锤，就会产生很大的噪音和震动，同时会带来许多问题，如阀板、阀体打裂；固定阀板的螺杆易磨损，需要定期更换；阀门密闭不严造成水泵反转，关闭手动闸阀极为费力，劳动强度大，维修周期短，致使存在事故隐患，供水安全得不到保障，甚至有可能影响生产。
为了解决这些问题采用第二种方案，将旋启式止回阀更改为无磨损球形止回阀，研究无磨损球形止回阀特点后发现：它的水锤消除效果不太好，声音和震动的影响比旋启式止回阀虽然会有大幅降低，但是无磨损球形止回阀的阀芯是空心钢球外包一层2cm厚的胶，该阀门是利用球形橡胶面起密封作用的。
长期使用将会导致左右阀芯表面的橡胶破裂，阀芯损坏，这种止回阀在不适合长期高压力的条件下使用。
最后决定采用JD745X 型多功能水泵控制阀，可以预防该引水系统中水泵组会出现的问题，进一步提高了安全生产可靠性，降低了工人的劳动强度，节约了维修费用。
多功能水泵控制阀功能与用途
多功能水泵控制阀功能与用途多功能水泵控制阀由主阀和调节阀及接收系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室构造，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。
多功能水泵控制阀工作原理
当水泵起动起后，水压作用于主阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。
设定调节阀的开度可得到适宜地主阀开启速度。
当水泵停顿工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压结合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。
设定调节阀A、B的开度和开度比可得到适宜的阀门启闭速度。
多功能水泵控制阀工作特点
1、防止水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
2、操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停顿自动并按顺序完成控制功能。
通过设定调节阀开度可得到适宜的控制参数。
3、阀体采用了全通道、直流式、流线型设计。
水力损失小，节能效果好。
多功能水泵控制阀功能与用途
本阀门安装在水泵出口端，顺序实现缓慢开启、全开、速闭、缓闭等功能。
用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路平安。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
多功能水泵控制阀作用
何谓多功能水泵控制阀?水泵有什么运行特性需要阀门来控制?水泵控制阀能否实现这些控制?以及它与传统的闸阀、蝶阀、止回阀以及匀速、双速缓闭的水力控制止回阀在原理、功能等方面有什么质的不同。
在本文中以活塞式多功能水泵控制阀(下称控制阀)为例，通过对其结构、主要功能、工作原理的剖析，提出对上述问题的看法，供读者参阅。
一、结构
控制阀结构的主要特点是取消了阀座中间的定位机构和阀瓣上侧的弹簧，而且在阀瓣的下侧设计了导流板，最大限度减少了介质过流时的机械损失和阀瓣下侧穹腔内的旋涡损失。
以缸体内的活塞作驱动元件，在介质自身压力作用下带动阀瓣作上下运动，实现阀的开启或关闭。
活塞、启闭件、连同缸体配置在阀体上，流线形、宽阀腔的阀体，不但水头损失可以比同类产品减少30%以上，而且具有良好的抗气蚀性能。
以电磁阀换向机构(下称电磁阀)和压力管路组成伺服系统，取控制阀两端的压力水为驱动源，通过电信号指令，任意一端的压力水都能实现水泵控制阀在设定的时刻和速度执行泵的开启或关闭。
二、泵的运行特性与控制阀的功能特点、工作原理
1、泵的启动特性及其控制
a)离心泵的零流量启动特性及其控制(即关阀启动)
离心泵在零流量工况时轴功率最小，为额定轴功率的30%-90%，所以离心泵的启动特性是零流量启动(即关阀启动)。
待泵至额定转速之后控制阀按设定的速度缓慢开启。
工作原理：泵启动时(前)压力水经过设有延时的电磁阀流向缸体内活塞上腔，而活塞下腔通过缸体下端经电磁阀通向大气，此时控制阀处于关闭状态。
电动机补偿启动结束，泵正常运转,电磁阀即执行换向指令,切断活塞上腔压力水源、关闭缸体下端通向大气的回路，同时将压力水经电磁阀注入缸内活塞下腔、打开活塞上腔通向大气的回路，活塞上腔的水经电磁阀排出阀外，控制阀按设定的速度缓慢开启，完成并满足了离心泵在零流量时轴功率最小的启动特性，保证泵机组的安全运转。
b)轴流泵的大流量启动特性及其控制(即全开阀启动)
轴流泵在零流量工况时轴功率最大，为额定轴功率的140%～200%，所以轴流泵的启动特性应是大流量启动(即全开阀启动)。
工作原理：控制阀满足轴流泵全开阀启动的工作原理是离心泵关阀启动的逆运行，即电磁阀先工作，将阀全开后，泵再启动。
参阅a)条，不赘述。
轴流泵启动前，这时阀的进口压力为零，控制阀利用阀出水端的介质压力将阀开启，而离心泵启动时是利用阀进水端的介质压力将阀开启。
无论阀的哪一端介质都能实现控制阀的开或启，这是水泵控制阀功能的重要特征之一。
c)控制混流泵的启动特征
混流泵在零流量工况时轴功率介于上述两种泵之间，为额定功率的100%～130%，所以混流泵的启动特性也应是上述两种泵之间，一般可选择泵启动与控制阀的缓慢开启同步进行。
工作原理：工作原理与控制离心泵零流量启动特性相同，只要取消电磁阀的延时设置即可。
2、停泵及其控制
a)控制离心泵的零流量停泵(即先关阀后停泵)
对于离心泵，先缓慢关闭控制阀，然后再停泵的重要性在于：这时管内介质流速由额定流速逐渐降至为零，速度变化梯度极小，可有效的避免停泵水锤的发生和泵的逆转；泵的轴功率由额定功率逐渐降至最小的运行功率，有利于机组安全。
