多功能水泵控制阀说明书[1] 2
多功能水泵控制阀标准
多功能水泵控制阀标准(CJ/T167－2002)建设部于2002年6月3日批准发布了《多功能水泵控制阀》(CJ/T167－2002)城镇建设行业标准，并要求于2002年10月1日起实施。
该标准适用于公称压力为PN1.0MPa－PN4.0MPa，公称通径为DN50mm－DN1200mm的多功能水泵控制阀。
现将标准技术要求介绍如下：1 压力——温度度级多功能水泵控制阀的压力——温度等级由壳体、内件及控制管系统材料的压力——温度等级确定。
多功能水泵控制阀在某一温度下的最大允许工作压力取壳体、内件及控制管系统材料在该温度下最大允许工作压力值中的小值。
1.1 铁制壳体的压力——温度等级应符合GB/T17241.7的规定。
1.2 钢制壳体的压力——温度等级应符合GB/T9124的规定。
1.3 对于GB/T17241.7、GB/T9124未规定压力——温度等级的材料，可按有关标准或设计的规定。
2 阀体2.1 阀体法兰法兰应与阀体整体铸成。
铁制法兰的型式和尺寸应符合GB/T17241.6的规定，技术条件应符合GB/ T17241.7的规定；钢制法兰的型式和尺寸应符合GB/T9113.1的规定，技术条件应符合GB/T9124的规定。
2.2 阀体结构长度见表1。
2.3 阀体的最小壁厚铸铁件阀体的最小壁厚应符合GB/T13932－1992中表3的规定，铸钢件阀体的最小壁厚应符合JB/ T8937－1999中表1的规定。
3 阀盖膜片座3.1 阀盖与膜片座、膜片座与阀体的连接型式应采用法兰式。
3.2 膜片座与阀体的连接螺栓数量不得少于4个。
3.3 阀盖与膜片座的最小壁厚按2.3的要求。
3.4 阀盖与膜片座的法兰应为圆形。
法兰密封面的型式可采用平面式、突面式或凹凸式。
4 阀杆、缓闭阀板、主阀板4.1 缓闭阀板与阀杆应连接紧固、可靠。
4.2 缓闭阀板与主阀板的密封型式应采用金属密封的型式。
4.3 主阀板与阀杆必须滑动灵活、可靠。
多功能水力控制阀

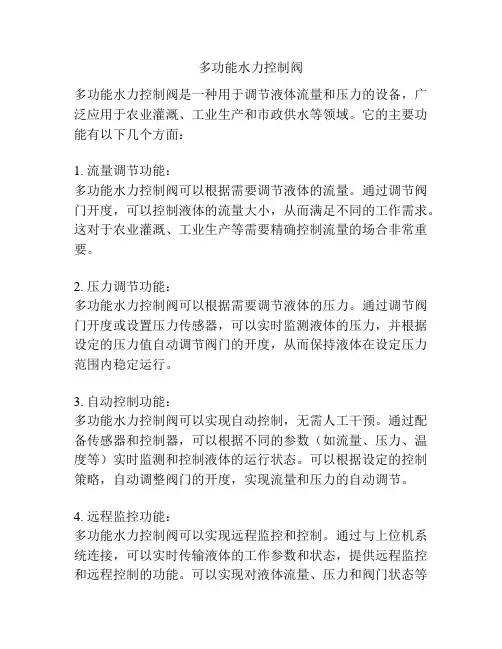

多功能水力控制阀多功能水力控制阀是一种用于调节液体流量和压力的设备，广泛应用于农业灌溉、工业生产和市政供水等领域。
它的主要功能有以下几个方面：1. 流量调节功能：多功能水力控制阀可以根据需要调节液体的流量。
通过调节阀门开度，可以控制液体的流量大小，从而满足不同的工作需求。
这对于农业灌溉、工业生产等需要精确控制流量的场合非常重要。
2. 压力调节功能：多功能水力控制阀可以根据需要调节液体的压力。
通过调节阀门开度或设置压力传感器，可以实时监测液体的压力，并根据设定的压力值自动调节阀门的开度，从而保持液体在设定压力范围内稳定运行。
3. 自动控制功能：多功能水力控制阀可以实现自动控制，无需人工干预。
通过配备传感器和控制器，可以根据不同的参数（如流量、压力、温度等）实时监测和控制液体的运行状态。
可以根据设定的控制策略，自动调整阀门的开度，实现流量和压力的自动调节。
4. 远程监控功能：多功能水力控制阀可以实现远程监控和控制。
通过与上位机系统连接，可以实时传输液体的工作参数和状态，提供远程监控和远程控制的功能。
可以实现对液体流量、压力和阀门状态等参数的远程监测和控制，方便操作人员进行远程调节和管理。
5. 防止水锤功能：多功能水力控制阀可以有效防止水锤现象的发生。
水锤是由于液体流动时突然关闭或改变方向引起的液体冲击现象。
多功能水力控制阀采用先进的阀门设计和流体力学原理，可以减缓液体流速，有效降低水锤的发生概率，保护管道和设备的安全。
总之，多功能水力控制阀具有流量调节、压力调节、自动控制、远程监控和防止水锤等多种功能。
它在农业灌溉、工业生产和市政供水等领域中具有重要的应用价值，可以提高生产效率，降低能耗，保护设备和管道的安全。

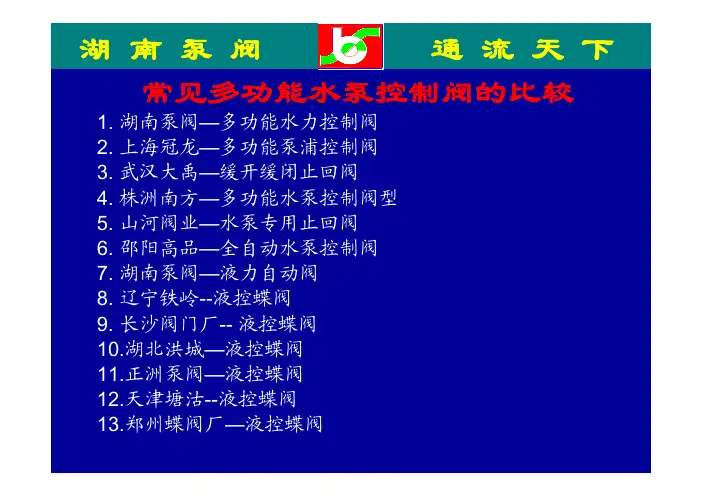

常见多功能水泵控制阀的比较
湖南泵阀
通流天下
8.辽宁铁岭--液控蝶阀
铁岭阀门厂成立于1938年，1998年改制为铁岭阀门(集团) 制造有限公司。我国第一台液控蝶阀即由该厂引进国外技 术生产，液控蝶阀第一版部颁标准由该厂制定。 该类蝶阀共有五种型式： A. 普通型：HD741X B. 保压型：HD7B41X C. 锁定型：HD7S41X D. 全液控型：HD7Q41AX E. 水电站专用型：DTHD743X
湖南泵阀
通流天下
A.普通型：HD741X 主要特点：
① 重锤关阀，体积较蓄能器大； ② 单阀板,无抖动，流量调节性能好； ③ 阻力系数小 ； ④ 按预定程序开闭，可用于水轮机进口； ⑤ 公称通径500-2400 mm,公称压力0.25-2.5 MPa; ⑥ 通过电气与水泵联锁，控制系统复杂； ⑦ 液压驱动，对污水介质不敏感，但有潜在漏油污染； ⑧ 结构复杂，体积庞大；
湖南泵阀
通流天下
2.上海冠龙705X型多功能泵浦控制阀
湖南泵阀
通流天下
上海冠龙膜片式705X型多功能泵浦控制阀
湖南泵阀
通流天下
2.上海冠龙—705X型多功能泵浦控制阀主要特点：
① 膜片驱动,开启度较小，流体阻力大于活塞式； ② T型结构，流体阻力大于Y型结构； ③ 单阀板带弹簧、“O”形橡胶密封圈、环型阀座； ④ 无开度显示； ⑤ 无流量调节功能； ⑥ 可用于悬浮物小于100mg/L的污水介质； ⑦ 最大口径DN600mm，最高压力PN2.5MPa；
湖南泵阀
通流天下
பைடு நூலகம்
湖南泵阀
通流天下
7.湖南泵阀—BFDZ701Hx型液力自动阀
湖南泵阀
通流天下
湖南泵阀—BFDZ701Hx型液力自动阀主要特点：
水泵自动化控制系统使用说明书
水泵自动化控制系统使用说明书The manuscript was revised on the evening of 2021水泵自动化控制系统使用说明书一、···················概述乌兰木伦水泵自动化控制系统是由常州自动化研究所针对乌兰木伦矿井下排水系统的实际情况设计的自动控制系统。
通过该系统可实现对水泵的开停、主排水管路的流量、水泵排水管的压力、水仓的水位等信号的实时监测，并能通过该系统实现三台主水泵的自动、手动控制并和KJ95监控系统的联网运行，实现地面监控。
基本参数：水泵：200D43*33台（无真空泵）扬程120米流量288米3/小时主排水管路直径 200mm补水管路直径 100mm水仓： 3个水仓深度分别为：总容量： 1800米 3主电机： 3*160KW 电压：AC660V启动柜控制电压： AC220V220变压器容量： 1500VA二、系统组成本控制系统主要由水泵综合控制柜，电动阀门及传感器三大部分组成。
参见“水泵控制柜内部元件布置图：。
1、水泵综合控制柜是本系统的控制中心，由研华一体化工控机、数据采集板、KJ95分站通讯接口、中间继电器、控制按钮及净化电源及直流稳压电源组成。
其中，净化电源主要是提供一个稳定的交流220V电压给研华一体化工控机，以保证研华一体化工控机的正常工作，直流稳压电源主要提供给外部传感器、中间继电器及数据采集板的工作电源。
控制按钮包括方式转换按钮、水泵选择按钮及手动自动控制按钮，分别完成工作方式的转换、水泵的选择及水泵的手动和自动控制。
本控制柜共有40个按钮，从按钮本身的工作形式来说这些按钮有两种，一种为瞬间式，即按钮按下后再松开，按钮立刻弹起，按钮所控制的接点也不保持；另外一种为交替式，即按钮按下后再松开按钮，按钮并不立刻弹起，而是再按一次后才弹起，按钮所控制的接点保持（如方式转换按钮、水泵选择按钮等）。
纯水机豪华多功能板经典型控制器说明书
纯水机豪华多功能板经典型控制器说明书适用机型适用于从自来水管里获取原水的纯水机，也就是说必须保证原水有足够的压力。
按键功能说明板子设有三个按键开关：选择键、确定键和强冲键。
各按键功能说明如下：◆选择键功能：按第一下，进入设定形式；按第一下，英文界面开始闪烁，假设此时按确定键，那么选中英文界面；按第二下，中文界面开始闪烁，假设此时按确定键，那么选中中文界面；按第三下，第一级滤芯开始闪烁，假设此时按确定键，那么第一级滤芯计时归零；按第四下，第二级滤芯开始闪烁，假设此时按确定键，那么第二级滤芯计时归零；按第五下，第三级滤芯开始闪烁，假设此时按确定键，那么第三级滤芯计时归零；按第六下，第四级滤芯开始闪烁，假设此时按确定键，那么第四级滤芯计时归零；按第七下，第五级滤芯开始闪烁，假设此时按确定键，那么第五级滤芯计时归零；按第八下，摄氏度单位开始闪烁，假设此时按确定键，那么选中摄氏度单位；按第九下，华氏度单位开始闪烁，假设此时按确定键，那么选中华氏度单位；按第十下，蜂鸣标记开始闪烁，假设此时按确定键，那么选中蜂鸣鸣叫；按第十一下，蜂鸣标记开始闪烁，假设此时按确定键，那么选中静音形式；〔注:静音形式为缺水、滤芯超时使用、TDS>=50这三个状态下风蜂鸣器都不鸣叫报警〕按第十二下，回到按第一下的状态；按过选择键，5秒钟内没有按确定键或选择键，那么自动退出设定形式；◆确定键功能：用于确定选择键选中的设定内容；选中的设定内容自动保存，下次上电不会丧失；◆强冲键：只有在制水形式可以按强冲键，按下强冲键，机器自动冲洗90秒；显示功能说明◆中文字显示还是英文字显示，用户可以自己设定，设定后被存储记录，下次上电无需再次设定；◆电源标记长亮表示机器带电状态；◆缺水标记长亮表示机器原水水压过低；◆制水标记转动表示机器正在过滤水；◆冲洗标记长亮表示机器正在反冲洗膜；◆满水标记长亮表示机器处于水满待机状态；◆滤芯寿命条1、2、3、4、5表示5级滤芯的使用时间，随时间推移会一格格减少显示；◆右上角三个小8字用于显示环境温度，环境温度测量范围0~70摄氏度，两组单位可以摄氏度显示，也可以华氏度显示，由用户自己设定；◆右下角三个大8字用于显示纯水的TDS值；◆右下角铃铛标记亮表示非静音形式，不亮表示静音形式，右用户设定；控制功能说明冲洗功能1.RO机插上电源，显示屏内容全部点亮，蜂鸣器鸣叫一声，1秒钟后机器强迫冲洗90秒；2.制水状态下按一下强冲洗按键，机器冲洗90秒；3.缺水状态退出冲洗30秒；4.进入水满状态5秒钟后，冲洗10秒；5.低压开关断开，那么进入缺水形式；6.累计制水2小时，自动冲洗30秒；7.冲洗标记长亮，蜂鸣器不鸣叫，冲洗阀翻开，水泵翻开，进水阀翻开；缺水状态1.制水状态或冲洗状态下，低压开关翻开，进入缺水状态；2.缺水状态下连续5秒钟，低压开关闭合，进入冲洗状态；3.缺水状态下缺水标记长亮，蜂鸣器鸣叫(非静音形式)，水泵停顿，进水阀关闭，冲洗阀关闭；水满状态1.冲洗完毕时假设高压开关翻开，进入水满状态；2.制水时假设高压开关翻开，进入水满状态；3.水满形式维持5秒钟后，高压开关仍然翻开，那么机器进入冲洗状态，冲洗10秒后，假设高压仍然翻开，机器进入水满待机状态，不再冲洗；4.连续5秒钟高压开关闭合，那么退出水满状态，进入制水状态；5.水满状态下水满标记长亮，蜂鸣器不鸣叫，水泵停顿，进水阀关闭，冲洗阀关闭；制水状态1.冲洗完毕时假设高压开关闭合，那么进入制水状态；2.水满状态下高压开关连续5秒闭合，那么进入制水状态；3.制水状态下，制水标记转动，蜂鸣器不鸣叫，水泵工作，进水阀翻开，冲洗阀关闭；TDS说明冲洗状态下TDS不检测，但是显示部分仍然显示之前的值，比方说刚上电或从缺水形式退出，那么显示部分显示0；假设从制水状态下按强冲进入冲洗状态，那么显示部分显示刚刚制水状态下得TDS值；制水状态下检测TDS值，显示TDS值；水满状态下前10秒钟检测TDS值，后期不检测，显示前10秒检测结果；缺水状态下不检测TDS值，显示0；TDS值已经做了温度校正；当TDS值超过50时，蜂鸣器鸣叫〔非静音形式下〕，提示用户水质超标，但是不影响机器制水等任何功能；温度说明温度测量范围为0~70摄氏度，误差+-1摄氏度；滤芯寿命说明5个计时器记录滤芯使用寿命，滤芯寿命根据水泵的启动时间来决定，因此冲洗的时间和制水的时间均算作滤芯使用寿命；自动存储，掉电数据不丧失；更换滤芯后用户可以手动清零计时器；5个计时器对应纯水机4个滤芯一个膜；滤芯的最大使用寿命出厂设定好了，用户不能更改；随着时间的推移，滤芯使用寿命条会一格格减少，当减少到零时，蜂鸣器鸣叫(非静音形式下)，提示用户滤芯超时，但是不影响机器制水等任何功能；接线方式2针插座为漏水探测传感器接头技术指标。
多功能水泵控制阀技术说明
多功能水泵控制阀技术说明多功能水泵控制阀采用现代化的控制技术和先进的电子元器件，通过传感器对水压、水位、温度和流量等参数进行实时监测和采集。
然后，控制系统根据预设的参数和逻辑进行计算和判断，控制水泵的启停和调节水流。
同时，它能够自动检测水泵的运行状态，如功率、电流、电压、温度等，以及故障和报警信息。
通过与人机界面设备的连接，操作人员可以方便地对水泵进行设置、监测和控制。
1.自动化控制：多功能水泵控制阀采用了先进的控制算法和智能化的控制设备，能够实现水泵的全自动控制。
它可以根据实时的水流需求，自动启停水泵，调节水泵的转速和流量，并且可以实现多泵并联控制和备用泵切换。
2.多种控制模式：多功能水泵控制阀具有多种控制模式，如压力控制、流量控制、水位控制等。
用户可以根据实际需求选择不同的模式进行控制。
同时，还可以根据具体情况进行参数设置和自定义控制策略，以满足不同场合和需求的要求。
3.远程监控：多功能水泵控制阀可以与计算机、PLC或SCADA系统进行连接，实现远程监控和控制。
使用者可以通过网络或无线通信设备实时监测和远程控制水泵的运行状态和参数，及时处理故障和报警信息，提高运维效率和管理水平。
4.故障报警和保护功能：多功能水泵控制阀具有丰富的故障报警和保护功能，如过流保护、过压保护、欠压保护等。
在水泵发生故障或异常情况时，它会自动进行报警并采取相应的保护措施，避免进一步损坏设备和系统。
5.节能效果明显：多功能水泵控制阀能够根据实际需求调节水泵的流量和压力，实现节能效果。
通过控制阀的变频调速功能，可以降低水泵的能耗，提高整个系统的运行效率和节能效果。
总之，多功能水泵控制阀是一种集控制、监测、报警和保护于一体的自动化设备，能够实现水泵的全自动控制和远程监控。
它具有多种控制模式、远程监控、故障报警和保护功能等特点和优势，可以满足不同场合和需求的要求，提高水泵系统的稳定性、安全性和节能效果。
多功能水泵控制阀说明书
100 350 440 220 220 235 180 180 190 24 24 24 158 158 156 8-17.58-17.58-22
125 400 460 250 250 270 210 210 220 26 26 26 184 184 184 8-17.58-17.58-26
150 480 500 285 285 300 240 240 250 26 26 28 212 212 211 8-22 8-22 8-26
称口径 DN50-DNl400。
五．多功能水泵控制阀相关标准：
结构设计 CJ/T219-2005 CJ/T167-2002 结构长度 GB/T12221-2002 通用阀门 G B/T12227-2005 法兰尺寸 G B/T17241.6~1998 试压与检验 GB/T13927-2002 标示 GB/T12220-2002
（3）在进水端压力作用下，阀板上升到最大开口状态，开口高度由流量决定。 （4）停泵瞬间，流量及压力突然降低，主阀板在重力作用下开始向下滑蒋。 （5）当流量接近于零时，主阀被关闭，主阀板上留有泄流孔以减弱水锤冲击力；主阀 板上、下形成压力差，阀门出口水压从旁通管进入上腔推动膜片压板，使下腔水排人阀门进 口，缓闭阀板开始缓闭。 （6）缓闭阀板完全关闭泄流孔，阀门回到停泵初始状态。
七．多功能水泵控制阀基本构造：
阀门的总体尺寸与普通逆止阀相当，由主阀和外装附件组成。其中，主阀包括阀体、压 板及膜片、大阀板、缓闭阀板、阀座、阀杆组件等部件。缓闭阀板用阀杆组件与压板及膜片 连接一起，膜片压紧在阀盖与膜片座之间，膜片的上下运动带动缓闭阀板上下升降。阀杆穿 过大阀板的中心孔，因之大阀板可以在一定的范围内沿阀杆滑动。平时，大阀板在自重压紧 在阀座上，使阀门处于关闭状态。多功能水泵控制阀的外装附件安装在阀门膜片两侧与阀门 进、出水管上，膜片的下腔与阀门进水侧的连接管上装设控制阀、过滤器和一只特制的逆止 阀。
BERMAD 740 增压泵控阀 说明书
BERMADWaterworksModel 740Model 740水泵开启过程泵控阀电磁头为通电开启，但水泵工作之前，主阀门处于关闭状态。
不通电的电磁阀（１）连接上控制腔［２］和阀前入水口，引入系统静压。
当水泵开始工作时，形成阀前压力上升，超过系统静压，使得阀门开启压力增大。
上控制腔压力通过开启的电磁阀释放，允许阀门逐渐开启。
工作顺序（常开型）７４０型是一个由电磁控制，带限位开关，三路电磁导阀和止回阀的水力控制阀。
还有常闭型可供选择。
对于大口径阀门，增加一个加速器可以加快阀门反应速度。
水泵停泵过程在带传统止回阀的水泵系统中，关闭指令直接下达到水泵，造成突然关闭。
在带＂主动止回阀＂的系统中，关闭指令下达到ＢＲ７４０－Ｅ电控器［３］，电控器给电磁阀电压。
然后压力通过电磁阀进入上控制腔，缓慢关闭主阀，隔离运行中的水泵和系统。
当阀位指示杆［４］降下时，它激活了阀门的限流开关［５］，传递信号到控制器，关闭水泵。
在到达预设延时时间后，控制器给电磁阀断电，限位开关复位，回到初始状态，等待水泵下一次接受信号时正常开启。
阀门受液压压力保持关闭。
断电－－弹簧装置，零流速，不逆止的阀门当水泵工作突然断电时，阀前压力即刻降低，产生水力作用在隔膜驱动装置［６］和阀瓣［７］上，作用力平衡。
但是弹簧［８］打破这种平衡，在水流改变方向之前关闭阀门。
一旦主阀已经关闭，阀后压力通过止回阀［９］进入上控制腔，止回阀［１０］将压力锁定在上控制腔，主阀完全关闭复位。
关闭开启Model 740Typical Installation在此系统中，一组水泵通过支管向主管供水。
７４０型安装在每台水泵的出口：■防止水锤发生，而不是降低水锤影响■ 保证增压泵开启关闭平稳■保证工作泵和非工作泵之间互相切换时过程平稳■变频泵和恒速增压泵之间切换平稳ＢＲ ７４０－Ｅ 电控器ＢＲ ７４０－Ｅ 协调各系统元件，消除水锤。
这种控制器自带内置工作模式，可以在现场选择调节。
