冷却塔的工作原理

冷却塔的工作原理

冷却塔的工作原理冷却塔是一种常见的工业设备,用于降低工业过程中产生的热量。

它通过将热水或者其他流体引入塔内,并利用空气流过塔体表面的散热原理,将热量传递给空气,从而实现冷却的目的。

以下是冷却塔的工作原理的详细解释。

1. 热水进入冷却塔冷却塔的工作过程始于热水的进入。

热水通过管道输送到冷却塔的顶部,并通过喷淋系统均匀地分布在塔体的顶部。

喷淋系统通常由喷嘴和喷淋管组成,确保热水能够均匀地分布在整个塔体上。

2. 空气流过塔体当热水进入冷却塔后,空气被引入塔体底部的空气进口处。

空气通过风机产生的气流进入塔体,并从底部向上流动。

在流动的过程中,空气与热水接触,从而吸收热量。

这样,热水的温度逐渐降低,而空气的温度逐渐升高。

3. 热量传递和散热在冷却塔内,热水和空气之间的热量传递是通过传导、对流和蒸发等方式实现的。

首先,热水通过塔体的填料层流动,填料层的作用是增加热水与空气之间的接触面积,促进热量传递。

其次,空气通过填料层时,与热水之间发生对流现象,进一步加快热量传递的速度。

最后,由于填料层的湿润表面,热水中的一部份水分会蒸发成水蒸气,从而带走热量,实现散热效果。

4. 冷却水的排出经过冷却塔内的热水在散热后,温度下降,然后从塔体的底部排出。

冷却水通常会通过管道返回到工业生产过程中,以继续参预冷却作业。

在冷却水排出的同时,一部份水分也会随着水蒸气的形式排出,这就是冷却塔在工作过程中产生的蒸发损失。

5. 空气的排出在冷却塔内,空气在吸收热量的同时,也会带走一部份水分。

这些水分以水蒸气的形式随着空气一起排出。

此外,冷却塔还会排出一定量的湿空气,以保持塔内的湿度和温度适宜。

6. 控制系统冷却塔通常配备有控制系统,用于监测和调节冷却塔的工作状态。

控制系统可以根据进入冷却塔的热水温度和流量,以及环境温度和湿度等参数,自动调整风机的转速和喷淋水的流量,以保证冷却效果的稳定和高效。

总结:冷却塔通过热水与空气之间的热量传递和散热,实现对工业生产过程中产生的热量的降温。

冷却塔的工作原理

冷却塔的工作原理

冷却塔的工作原理冷却塔是一种常见的工业设备,用于将热水或蒸汽通过散热的方式降温。

它主要由填料、风机和水循环系统组成,下面将详细介绍冷却塔的工作原理。

1. 填料的作用:冷却塔内部设置有大量的填料,用于增加冷却水与空气之间的接触面积。

填料的形状和材质通常是方形的波纹板或圆柱形的塑料填料。

通过增加填料的表面积,冷却水能够与更多的空气接触,从而加快散热效率。

2. 水循环系统:冷却塔内部有一个水循环系统,通常由泵、水箱和管道组成。

热水从工业设备中泵入冷却塔的水箱中,然后通过管道进入填料层。

在填料层中,热水与下方的风机吹过的冷空气接触,通过蒸发产生冷却效果。

冷却过的水流回水箱,再次循环使用。

3. 风机的作用:冷却塔的顶部设有一个或多个风机,用于产生空气流动。

风机吸入外部的新鲜空气,通过塔内的填料层,从而与通过填料的热水接触。

接触后,空气带走水分,使得热水的温度降低,并将湿度排出冷却塔。

4. 传热原理:冷却塔通过传导、对流和蒸发三种方式进行热量传递。

首先,填料的表面通过导热使热水传递给填料,填料再将热量传递给与之接触的空气。

同时,热水与空气之间通过对流进行传热。

最后,部分水分会在与空气接触的过程中蒸发,带走热量,使得热水的温度降低。

5. 冷却效果:冷却塔的主要目的是使热水迅速降温,以保护工业设备的正常运行。

通过增加填料的表面积和风机的风速,冷却塔可以提高散热效率。

当热水通过冷却塔时,它的温度会逐渐降低,最终达到预定的冷却温度。

6. 冷却塔的类型:冷却塔有多种类型,主要包括湿式冷却塔和干式冷却塔。

湿式冷却塔是通过蒸发水分的方式降温,相对而言效果更好。

而干式冷却塔则通过将热水流过散热片,并利用风扇或螺旋推进器直接将热量带走的方式进行降温。

7. 应用领域:冷却塔广泛应用于许多领域,如电厂、炼油厂、钢铁厂、化工厂等工业设备的冷却系统中。

它可以有效地将热量散发到空气中,保持设备的正常运行温度,从而提高生产效率。

同时,冷却塔也可以用于空调系统中,将建筑物内部的热量排出。

冷却塔原理

冷却塔原理

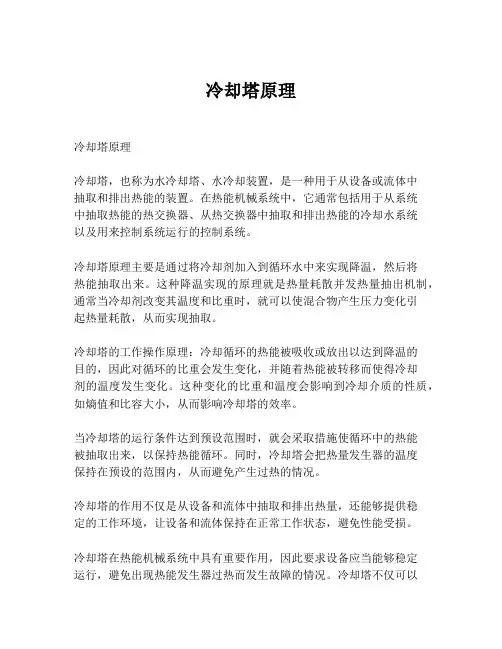

冷却塔原理
冷却塔原理
冷却塔,也称为水冷却塔、水冷却装置,是一种用于从设备或流体中
抽取和排出热能的装置。

在热能机械系统中,它通常包括用于从系统
中抽取热能的热交换器、从热交换器中抽取和排出热能的冷却水系统
以及用来控制系统运行的控制系统。

冷却塔原理主要是通过将冷却剂加入到循环水中来实现降温,然后将
热能抽取出来。

这种降温实现的原理就是热量耗散并发热量抽出机制,通常当冷却剂改变其温度和比重时,就可以使混合物产生压力变化引
起热量耗散,从而实现抽取。

冷却塔的工作操作原理:冷却循环的热能被吸收或放出以达到降温的
目的,因此对循环的比重会发生变化,并随着热能被转移而使得冷却
剂的温度发生变化。

这种变化的比重和温度会影响到冷却介质的性质,如熵值和比容大小,从而影响冷却塔的效率。

当冷却塔的运行条件达到预设范围时,就会采取措施使循环中的热能
被抽取出来,以保持热能循环。

同时,冷却塔会把热量发生器的温度
保持在预设的范围内,从而避免产生过热的情况。

冷却塔的作用不仅是从设备和流体中抽取和排出热量,还能够提供稳
定的工作环境,让设备和流体保持在正常工作状态,避免性能受损。

冷却塔在热能机械系统中具有重要作用,因此要求设备应当能够稳定
运行,避免出现热能发生器过热而发生故障的情况。

冷却塔不仅可以
提供热能抽取,而且还能够提供热能排出,起到降温和节约能源的作用,有助于热力系统的节能与降耗。

冷却塔工作原理

冷却塔工作原理

冷却塔工作原理冷却塔是一种用于降低工业设备或发电厂中的热量的设备。

它通过将热水或蒸汽暴露在大面积的空气流中,利用蒸发和对流的原理来将热量传递给空气,从而实现热量的散失。

冷却塔的工作原理可以总结为以下几个步骤:1. 冷却水进入塔体:热水从工业设备或发电厂中流出,进入冷却塔的塔体。

冷却塔通常由多层填料组成,填料的作用是增加水与空气之间的接触面积,以便更好地进行热量交换。

2. 水与空气接触:冷却水在塔体中流动时,会与从塔底部上升的空气进行接触。

冷却塔通常采用逆流方式,即水从塔顶部向下流动,而空气则从塔底部向上流动。

这样可以最大程度地增加水与空气之间的接触时间,提高热量传递效率。

3. 蒸发和对流散热:当冷却水与空气接触时,由于水的温度高于空气的湿球温度,水中的一部分会蒸发成水蒸气。

蒸发过程需要吸收热量,因此会导致冷却水的温度下降。

同时,水蒸气与空气之间的对流传热也会使冷却水的热量进一步散失。

4. 水和空气分离:冷却水在塔底部经过填料层后,与空气分离。

此时,冷却水的温度已经降低,可以重新循环使用,回到工业设备或发电厂中进行冷却。

而空气则从塔顶部排出,其中可能含有一些水蒸气。

冷却塔的工作原理可以通过以下几个因素来影响:1. 温度差:冷却塔能够有效地降低热水的温度,取决于冷却水与空气之间的温度差。

温度差越大,冷却效果越好。

2. 水流量:水流量越大,冷却效果越好。

但是,过大的水流量可能会导致填料被冲走,影响冷却效果。

3. 空气流速:空气流速越大,热量传递越快,冷却效果越好。

但是,过大的空气流速可能会导致过高的风阻,增加能耗。

4. 塔体设计:冷却塔的塔体设计也会影响其工作效果。

合理的填料选择和布置,以及适当的塔体高度和宽度比例,都可以提高冷却塔的效率。

冷却塔在工业生产和发电过程中起着重要的作用。

通过将热量散失到空气中,可以保证工业设备的正常运行温度,提高生产效率和设备寿命。

同时,冷却塔也可以减少热污染,保护环境。

冷却塔的工作原理

冷却塔的工作原理

冷却塔的工作原理冷却塔是一种常见的工业设备,用于降低流体(通常是水)的温度。

它通常用于冷却发电厂、化工厂、制冷设备等工业过程中产生的热量。

冷却塔的工作原理基于蒸发冷却和传热原理。

一、蒸发冷却原理冷却塔的核心原理是利用水的蒸发过程来吸收热量并降低温度。

冷却塔内部有一系列垂直罗列的填料,填料的作用是增加水与空气之间的接触面积。

当热水从顶部进入冷却塔并通过填料时,水会形成薄薄的水膜,同时空气通过冷却塔底部进入,与水膜接触后,水蒸发并带走热量。

这样,热水的温度就会降低。

二、传热原理冷却塔利用传热原理将热量从水中传递到空气中。

在冷却塔内部,热水通过填料与冷却塔底部进入的空气进行传热。

填料提供了大量的表面积,增加了热量传递的效率。

当水蒸发时,蒸发所需的热量来自热水本身,因此热水的温度会下降。

同时,冷却塔底部进入的空气通过与热水接触,吸收了热量,空气温度上升后从冷却塔顶部排出。

三、冷却塔的组成部份1. 塔体:冷却塔的主要结构,通常由混凝土、钢结构或者玻璃钢制成。

塔体内部有填料层和喷淋系统。

2. 填料:填料是冷却塔内部的关键组成部份,用于增加水与空气之间的接触面积。

常见的填料材料包括塑料、木材或者金属,如PVC、聚丙烯等。

3. 喷淋系统:喷淋系统用于将热水均匀地喷洒在填料上,形成水膜,增加水与空气的接触面积。

4. 风机:风机用于将空气从冷却塔底部抽入,并通过填料与热水进行传热,然后将热空气从冷却塔顶部排出。

5. 水泵:水泵用于将冷却塔底部的冷却水送至顶部,然后通过喷淋系统均匀地喷洒在填料上。

四、冷却塔的工作过程冷却塔的工作过程可以分为以下几个步骤:1. 冷却水从冷却塔底部进入,并被水泵送至冷却塔顶部。

2. 冷却水通过喷淋系统均匀地喷洒在填料上,形成水膜。

3. 风机将空气从冷却塔底部抽入,并通过填料与水膜进行传热。

4. 空气吸收了热量后,温度上升,从冷却塔顶部排出。

5. 部份冷却水在喷淋和传热过程中蒸发,带走了热量,使冷却水的温度降低。

冷却塔工作原理

冷却塔工作原理

冷却塔工作原理冷却塔是一种常见的工业设备,用于从工业过程中产生的热量中移除热能。

它通过将热水喷洒在塔内,并利用空气对水进行冷却,从而实现热量的传递和散发。

下面将详细介绍冷却塔的工作原理。

一、冷却塔的基本构造冷却塔通常由以下几个主要部份组成:1. 塔体:通常是一个高大的塔状结构,内部设有填料层。

2. 水池:位于塔体底部,用于采集冷却后的水。

3. 风机:位于塔体上部,用于将空气引入塔体并增加空气流量。

4. 喷头:位于塔体顶部,用于将热水喷洒到塔体内。

二、冷却塔的工作原理冷却塔的工作原理基于水的蒸发冷却效应。

具体步骤如下:1. 热水进入冷却塔:热水从工业过程中流入冷却塔的顶部,并通过喷头均匀地喷洒在塔体内的填料层上。

2. 空气进入塔体:风机将空气从塔体的一侧引入,并通过填料层,与喷洒的热水进行接触。

3. 热量传递:热水在喷洒的过程中,与空气进行热量传递。

热水中的热量会通过水的蒸发转移到空气中。

4. 水的蒸发:由于空气的热量吸收作用,喷洒的热水会逐渐蒸发。

蒸发过程需要消耗热量,从而降低水的温度。

5. 冷却后的水采集:冷却后的水会从填料层下方流入水池中,然后被重新引入工业过程中使用。

三、冷却塔的热量传递机制冷却塔中的热量传递主要通过两种机制实现:1. 对流传热:喷洒的热水和通过填料层流动的空气之间会发生对流传热。

热水通过与空气的接触,将热量传递给空气,使得热水温度降低。

2. 蒸发传热:喷洒的热水在与空气接触的过程中,部份水分会蒸发成水蒸气。

蒸发过程需要吸收热量,从而使得剩余的水温度进一步降低。

四、冷却塔的效果影响因素冷却塔的效果受以下几个因素的影响:1. 空气流量:冷却塔中的空气流量越大,热量传递效果越好。

2. 填料类型:填料层的类型和形状会影响空气和水的接触面积,从而影响热量传递效果。

3. 水的温度:冷却塔中喷洒的热水温度越高,热量传递效果越好。

4. 空气湿度:空气湿度越低,冷却塔中水的蒸发速率越快,热量传递效果越好。

冷却塔的工作原理

冷却塔的工作原理

冷却塔的工作原理冷却塔是一种常见的工业设备,用于降低热水温度。

它在许多工业领域中被广泛使用,包括发电厂、化工厂、制冷设备等。

冷却塔的工作原理是通过水与空气之间的传热和蒸发来实现冷却效果。

冷却塔通常由一个塔体和一台风机组成。

塔体内部有一系列的填料,用于增加水与空气之间的接触面积。

冷却塔的工作原理可以分为以下几个步骤:1. 冷却水进入冷却塔的顶部,并通过分配装置均匀分布在填料上。

冷却水通常是从工业生产过程中产生的高温水,需要冷却后再回流到生产设备中使用。

2. 风机将空气从冷却塔的底部吹入,并通过填料与冷却水进行接触。

填料的作用是增加水与空气之间的接触面积,促进热量传递。

3. 当冷却水与空气接触时,水中的热量会转移到空气中,导致水的温度下降。

这是通过传导、对流和蒸发三种方式来实现的。

- 传导:当水与填料接触时,热量通过填料的导热性质传导到填料中,然后再传导到空气中。

- 对流:空气通过填料时,与填料表面接触,热量通过对流传递到空气中。

- 蒸发:由于填料表面积大,水分子可以在填料表面蒸发,蒸发过程需要吸收热量,导致水的温度下降。

4. 冷却后的水从冷却塔的底部流出,并循环回到生产设备中使用。

冷却塔通过不断循环冷却水,保持生产设备的正常运行温度。

冷却塔的工作原理可以通过以下几个因素来影响:1. 填料类型和形状:填料的选择对冷却效果有重要影响。

常见的填料类型包括塑料填料和金属填料,不同形状的填料也会影响水与空气之间的接触效果。

2. 冷却水的流量和温度:冷却水的流量和温度直接影响冷却塔的工作效果。

较高的流量和温度差可以提高冷却效果,但也会增加能耗。

3. 空气湿度和温度:空气湿度和温度对冷却塔的蒸发效果有重要影响。

较低的湿度和温度可以增加蒸发效果,提高冷却效果。

4. 风机的运行状态:风机的运行状态对冷却塔的空气流动有重要影响。

风机的风量和风速会影响空气与水的接触效果,进而影响冷却效果。

总结起来,冷却塔通过水与空气之间的传热和蒸发来实现冷却效果。

冷却塔的工作原理

冷却塔的工作原理

冷却塔的工作原理冷却塔是利用水和空气的接触,通过蒸发作用来散去工业上或制冷空调中产生的废热的一种设备.其工作的基本原理是:干燥(低焓值)的空气经过风机的抽动后,自进风网处进入冷却塔内;饱和蒸汽分压力大的高温水分子向压力低的空气流动,湿热(高焓值)的水自播水系统洒入塔内。

当水滴和空气接触时,一方面由于空气与不的直接传热,另一方面由于水蒸汽表面和空气之间存在压力差,在压力的作用下产生蒸发现象,带到目前为走蒸发潜热,将水中的热量带走即蒸发传热,从而达到降温之目的。

冷却塔的工作过程以圆形逆流式冷却塔的工作过程为例:热水自主机房通过水泵以一定的压力经过管道、横喉、曲喉、中心喉将循环水压至冷却塔的播水系统内,通过播水管上的小孔将水均匀地播洒在填料上面;干燥的低晗值的空气在风机的作用下由底部入风网进入塔内,热水流经填料表面时形成水膜和空气进行热交换,高湿度高晗值的热风从顶部抽出,冷却水滴入底盆内,经出水管流入主机。

一般情况下,进入塔内的空气、是干燥低湿球温度的空气,水和空气之间明显存在着水分子的浓度差和动能压力差,当风机运行时,在塔内静压的作用下,水分子不断地向空气中蒸发,成为水蒸气分子,剩余的水分子的平均动能便会降低,从而使循环水的温度下降。

从以上分析可以看出,蒸发降温与空气的温度(通常说的干球温度)低于或高于水温无关,只要水分子能不断地向空气中蒸发,水温就会降低。

但是,水向空气中的蒸发不会无休止地进行下去。

当与水接触的空气不饱和时,水分子不断地向空气中蒸发,但当水气接触面上的空气达到饱和时,水分子就蒸发不出去,而是处于一种动平衡状态。

蒸发出去的水分子数量等于从空气中返回到水中的水分子的数量,水温保持不变.由此可以看出,与水接触的空气越干燥,蒸发就越容易进行,水温就容易降低。

冷却塔的适用范围工业生产或制冷工艺过程中产生的废热,一般要用冷却水来导走。

冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换,使废热传输给空气并散入大气中.例如:火电厂内,锅炉将水加热成高温高压蒸汽,推动汽轮机做功使发电机发电,经汽轮机作功后的废汽排入冷凝器,与冷却水进行热交换凝结成水,再用水泵打回锅炉循环使用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

绝对湿度——每立方米湿空气中水蒸气的质量 kg/m3
1) v pv
pvvv
RgvT
1 vv
v
pv RgvT
2) pv pv,max ps v s v,max ' '
3)ρv数值不能直接反映湿空气吸湿能力的大小 如pv=0.6566kPa,1 ℃时pv=ps,无吸湿能力 10 ℃时pv<ps有吸湿能力。
h2 ha2 d2hv2
qma
h2
qml3 hl3 hl 4 h1 d2 d1
hl 4
冷水 t4 qml 4
t1 1 h1 d1 qma1
湿空气
32
例:图示是逆流式冷却塔示意图,高温水自上而下 未饱和湿空气自下而上在塔内与水进行热质交 换,各 截面参数如下,若 t1 30oC,1 40%, t2 38oC,2 98%, tl3 40oCtl4 25oC
25
d3
h3 1.005t3 2501 1.86t3
73.19kJ/kg 1.005kJ/(kg K) 37.7 oC 2501kJ/kg 1.86kJ/(kg K) 37.7 oC
0.01373kg/kg干空气
d d3 d2 (0.01373 0.008845)kg/kg干空气 0.004885kg/kg干空气
0.0156 15
例:已知图中1、2、3各点在同一等压 线上,试比较其ρv、φ及d的大小
解:
pv1 pv2 pv3
T1 T2 T3 ps1 ps2 ps3
φ 1> φ 2> φ3
v1 v2 v3
d1 d2 d3
16
4、比湿度(含湿量)
比湿度(含湿量)——1kg干空气中所含水蒸气的质量,
p pi
Vpi RT ni nRT
分压力定律
5
2、分容积定律 分容积——组分气体处在与混合气体同温同压单独 占有的体积。
pV nRT
pV1 n1RT
pVi ni RT
pVm nm RT
V Vi
pVi RTni nRT
分体积定律
6
3、混合气体成分
1)质量分数
wi
mi m
2)体积分数
pv 2 p2 pv2
0.622
1272.4Pa
(100000 1272.4)Pa
8.016kg/kg干空气
讨论: 查h-d图得 幻灯片 18
d=0.0161kg/kg干空气 ? h-d图使用条件!
幻灯片 20
20
四、湿空气热力过程
1. 蒸发冷却
水蒸气质量守衡:
mw mv2 mv1 ma d2 d1
填料,共2层,约高1m
31
二、工作原理
质量守恒
qma1 qma2 qma
qml3 qml4 qma d2 d1
能量守恒 q h ma1 1 qml3 hl3 qma2 h2 qml 4 h4 0
湿空气
t2 2 h2 d2 qma2
热水
t3 qml3
h1 ha1 d1hv1
空气加入多少热量。 t/ ℃ 20 25 30 35 40 45 50 Ps/kPa 2.3368 3.1712 4.2417 5.6217 7.3749 9.5817 12.355
23
解:
ps,20oC 2.3368kPa
pv1 ps 0.6 2.3368kPa
1.40208kPa
因为加热器内过程含湿量d不变,而
22
例: t1=20℃,φ1=60%的空气在加热器中加热到温度t2= 50 ℃然后进入干燥器,流出干燥器时空气温度t=37.7 ℃ , 若空气压力近似不变,为0.1MPa,试求:
1)加热终了时空气相对湿度; 2)是物料蒸发1kg水分,需要多少kg干空气; 3)设干空气的质量流量为5000kg/h,加热器每小时向
i
Vi V
3)摩尔分数
xi
ni n
wi 1 i 1 xi 1
4)各成分之间的关系
a) xi i
b)
wi
Rg混 Rgi
xi
Mi M混
xi
7
4、分压力的确定
pi xi p
5、混合气体的折合气体常数和折合摩尔质量 a)已知质量分数
Rg混 wi Rgi
b)已知摩尔分数
R M混 Rg混
在露点温度时,水蒸气的饱和压力等于5.25kPa,查表 得:td=33.8℃
pv,20oC ps,20oC 2.34kPa 0.00234MPa
此时 pH2 p pv,20oC 0.15MPa 0.00234MPa 0.14766MPa
xH2
pH2 p
0.9844
xH2O,汽
pv ,20o C p
能量守衡:
ma ha1 d1hv1 mw hw
ma ha2 d2hv2
即 ma h1 ma d2 d1 hw ma h2
hw hv 且d2与d1相差不大
h1 h2
21
2. 冷却、冷却去湿
水蒸气质量守衡:
mw ma d1 d2
能量守衡:
Qc ma h2 h1 d2 d1 hw
17
6、湿空气的焓湿图
18
例:压力0.2MPa,温度t1=30℃,相对湿度φ 1=0.6的湿 空气经绝热节流,压力降至p2=0.1MPa,求:此时湿空气 的相对湿度φ ,含湿量d2及v2
解:
理想气体节流后有:p2<p1、h2=h1、s2>s1、v2>v1、 T2=T1,均适用于湿空气。同时由于节流前后干空气及 水蒸气量均不变,故进而有d2=d1。
空气未饱和 空气饱和
9

t /o C
1 10
20 30
ps / kPa 0.6556 1.2279 2.3385 4.2451
pv 1.2279kPa
20oC 未饱和 10 oC 饱和
1oC ? 饱和
空气达成饱和的途径
t不变,pv上升,pv=ps(t) pv不变,t下降,t=ts(pv)
10
2、绝对湿度和相对湿度
pv2=Φ2ps2=6.492kPa

d 0.622 pv p pv
d1
0.622
p
pv1 pv1
0.622
1.696kPa (100 1.696)kPa
0.01059kg/kg干空气
d2
0.622
pv 2 p pv2
0.622 6.492kPa (100 6.492)kPa
0.04258kg/kg干空气
d2
h1 1.005t1 0.001d12501 1.86t1
o
1.005kJ/(kg K) 20 C
8.84510-3kg/kg干空气 2501kJ/kg 1.86kJ/(kg K) 20oC
42.55kJ/kg干空气
同样
h2 73.19kJ/kg干空气 h3
h3 1.005t3 d3 25011.86t3
c
其中 h1 ha1 d1hv1
h2 ha2 d 2 hv2
qma
qml3 hl3 hl 4
h2 h1 d2 d1
hl 4
34
2) 据p=101325Pa,tl3=40ºC,tl4=25ºC,查表, hl3=167.5kJ/kg,hl4=104.655kJ/kg
据t1=30ºC,t2=38ºC,查表, ps1=4.241kPa ps2=6.624kPa,故pv1=Φ1ps1=1.696kPa
36
13
干湿球温度计
14
例:氢气和水蒸气混合物中容积成分如下: H2 0.965 H2O 0.035 ,混合物的总压力p=0.15MPa
假定该混合被等压冷却到20℃,求露点温度和终态时
气相部分的容积成分。
解:根据理想气体混合物性质
xi
pi p
xi i
pv xv p 0.035 0.15MPa 0.00525MPa 5.25kPa
计算 qma / qml3;(qml3 qml 4 ) / qml3。(pb 101325Pa)
汽水比
补充水
33
解:1)因为稳流,所以
质量守恒 qma1 qma2 qma
a
qml3 qml4 qma d2 d1
b
能量守恒 q h ma1 1 qml3 hl3 qma2 h2 qml4 h4 0
11
相对湿度——湿空气中水蒸气含量与同温度下 最大可能含量之比
v
s
1) pv
ps
pv ps
=0 干空气
2) 0 1 0 < φ < 1 未饱和空气
=1
饱和空气
吸湿 能力 下降
12
3、露点温度和湿球温度 露点——湿空气中水蒸气压力pv所对应的饱和温度
干球温度和湿球温度
t tw tDP
d 0.622 pv pb pv
过程中pb保持不变,所以 pv2 pv1 1.40208kPa
24
ps,50oC 12.355kPa
2
pv 2 ps 2
1.40208kPa 12.355kPa
11.35%d10. Nhomakorabea221.40208kPa (100 1.40208)kPa
8.845103 kg/kg干空气
M混
Mi xi
Rg 混
R M混
8
三、 湿 空 气
湿空气作为理想气体混合物
p=pv+pa
干空气的分压力
湿空气的压力 水蒸气的分压力 当地大气压
湿空气是特殊的理想混合气体 水蒸气 过热 饱和
1、饱和空气和未饱和空气
空气中的水蒸气 过热t ts pv 饱和t ts pv
