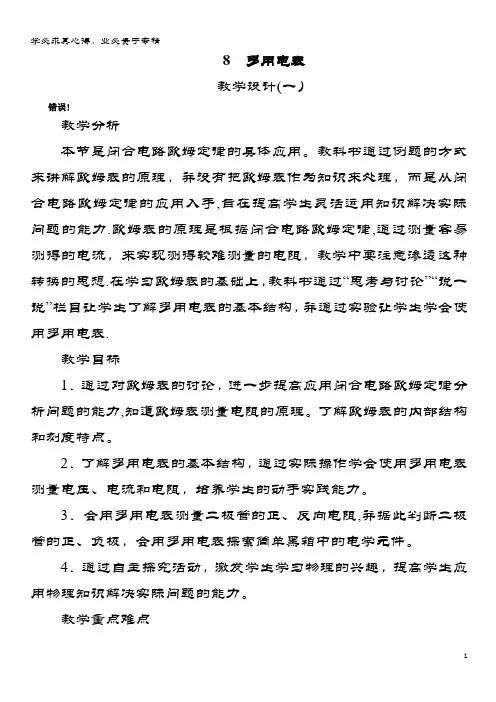

8多用电表教学设计(一）错误!教学分析本节是闭合电路欧姆定律的具体应用。
教科书通过例题的方式来讲解欧姆表的原理，并没有把欧姆表作为知识来处理，而是从闭合电路欧姆定律的应用入手,旨在提高学生灵活运用知识解决实际问题的能力.欧姆表的原理是根据闭合电路欧姆定律,通过测量容易测得的电流，来实现测得较难测量的电阻，教学中要注意渗透这种转换的思想.在学习欧姆表的基础上，教科书通过“思考与讨论”“说一说”栏目让学生了解多用电表的基本结构，并通过实验让学生学会使用多用电表.教学目标1．通过对欧姆表的讨论，进一步提高应用闭合电路欧姆定律分析问题的能力,知道欧姆表测量电阻的原理。
了解欧姆表的内部结构和刻度特点。
2．了解多用电表的基本结构，通过实际操作学会使用多用电表测量电压、电流和电阻，培养学生的动手实践能力。
3．会用多用电表测量二极管的正、反向电阻,并据此判断二极管的正、负极，会用多用电表探索简单黑箱中的电学元件。
4．通过自主探究活动，激发学生学习物理的兴趣，提高学生应用物理知识解决实际问题的能力。
教学重点难点欧姆表的原理和使用及多用电表的原理和正确使用的方法.教学方法与手段《多用电表》分三个主题单元内容:“欧姆表”“多用电表"和“实验”。
教材摆脱旧教材中单纯理论的推导和仪表结构、原理、使用方法的讲解，而是基于学生的先前经验，通过“体验式探究”的方式，通过例题的解决，将欧姆表这一新知识建立在对原有学习过程的体验上，通过对该过程的创造性联想让学生真切感受并领会欧姆表的工作原理、结构和使用方法,尤其隐含了对欧姆表难点的阐述性讲解,像“欧姆表盘为什么非均匀？”“电压电流的线性变化和电阻的非线性变化”“R x＝0时如何使电路电流达到满偏？”“对应不同的倍率，即换用不同的欧姆挡时，为什么要欧姆调零？”对多用电表的结构认识，从单用表到双用表再过渡到三用表,从单量程过渡到双量程,体现出将一个复杂问题简单化处理的物理思想，采用阶梯式的教学方法引导学生由浅入深,但不宜要求过高。
高中物理第2章第8节多用电表第1课时学案新人教版选修

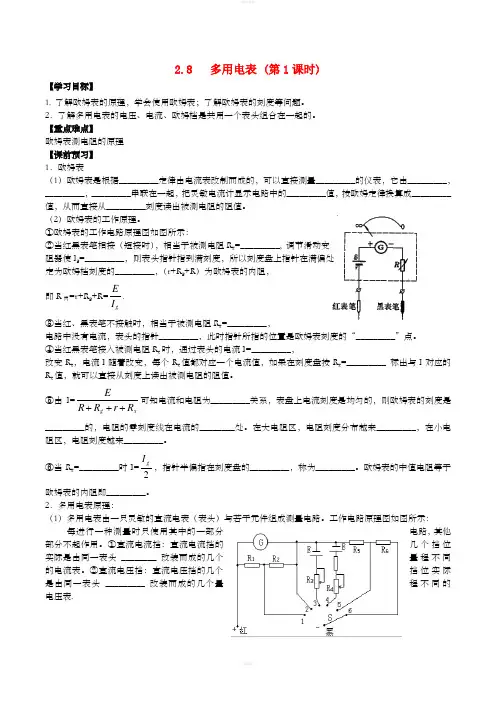

2.8 多用电表 (第1课时)【学习目标】1. 了解欧姆表的原理，学会使用欧姆表；了解欧姆表的刻度等问题。
2．了解多用电表的电压、电流、欧姆档是共用一个表头组合在一起的。
【重点难点】欧姆表测电阻的原理【课前预习】1．欧姆表（1）欧姆表是根据_________定律由电流表改制而成的，可以直接测量_________的仪表，它由_________，_________，_________串联在一起，把灵敏电流计显示电路中的_________值，按欧姆定律换算成_________值，从而直接从_________刻度读出被测电阻的阻值。
（2）欧姆表的工作原理。
①欧姆表的工作电路原理图如图所示：②当红黑表笔相接（短接时），相当于被测电阻R x =_________, 调节滑动变阻器使I g =_________，则表头指针指到满刻度，所以刻度盘上指针在满偏处定为欧姆档刻度的_________，（r+R g +R ）为欧姆表的内阻，即R 内=r+R g +R=g I E . ③当红、黑表笔不接触时，相当于被测电阻R x =_________，电路中没有电流，表头的指针_________，此时指针所指的位置是欧姆表刻度的“_________”点。
④当红黑表笔接入被测电阻R x 时，通过表头的电流I=_________，改变R x ，电流I 随着改变，每个R x 值都对应一个电流值，如果在刻度盘按R x =_________ 标出与I 对应的R x 值，就可以直接从刻度上读出被测电阻的阻值。
⑤由I=xg R r R R E +++可知电流和电阻为_________关系，表盘上电流刻度是均匀的，则欧姆表的刻度是_________的，电阻的零刻度线在电流的________处。
在大电阻区，电阻刻度分布越来_________，在小电阻区，电阻刻度越来_________。
⑥当R x =_________时I=2gI ，指针半偏指在刻度盘的_________，称为_________。
高中物理 实验练习使用多用电表导学案新人教版选修
高中物理实验练习使用多用电表导学案新人教版选修【学习目标】1、了解多用电表的性能，知道多用电表的原理。
2、学会应用多用电表测量电压、电流和电阻【学习重难点】1、学会应用多用电表测量电压、电流和电阻【问题导学】目标一、多用电表的使用练习1、测电压(1)选择直流电压挡合适的________、(2)将电表与被测电路____________，并要注意电表的极性、2、测电流(1)选择直流电流挡合适的量程、(2)将被测电路导线卸开一端，把多用表在电路中、(3)读数时，首先要认清刻度盘上的________________________、3、测电阻(1)要将选择开关扳到________挡上，此时红表笔连接表内电源的________极，黑表笔连接表内电源的________极、选好量程后，先________，然后测量、测量完毕，应把选择开关旋转到______挡、(2)用多用电表测电压、测电流及测电阻时，电流都是从________表笔流入电表，从_____表笔流出电表、4、二极管的特点及其电阻测量(1)特点：如图所示，它由________材料制成，左端为______极，右端为________极、(2)电阻测量：正向电阻____________，反向电阻______，可用多用电表判断它的________或区分它的________，二极管具有单向导电性、目标二、电学黑盒问题的分析方法一般的“电学黑盒”有四种，一是纯电阻黑盒，二是纯电源黑盒，三是由电阻和电源组成的闭合电路黑盒，四是含电容器、二级管的黑盒。
为了根据对黑盒外部接线柱的测试结果，判定黑盒内部的元件的种类和电路的连接方式。
除了应熟悉电路的基本规律之处，还必须善于利用伏特表和万用表欧姆档进行测试（注意，若要用欧姆表测试，必须用伏特表判定盒内无电源后，才能进行。
想一想；为什么？），并对结果作出正确的分析和判断，一般判断的依据如下。
（1）电阻为零，两接线柱由无阻导线短接。
高中物理8多用电表导学案新人教版选修
八．多用电表[要点导学]1．欧姆表（1）欧姆表的结构：电流表、电源、调零电阻和红、黑两表笔组成。
欧姆表的电路示意图如图12—8—1所示。
（2）欧姆表的刻度：如图12—8—1所示，当红、黑表笔断开时，电流表中电流为零，此时表笔间电阻无穷大，所以在表盘上电流零处标电阻“∞”，当红、黑表笔短接时，调节调零电阻，使电流表指针满偏，所以在电流满偏处标电阻“0”，此时回路总电阻为电源电动势E 除与电流表满偏电流Ig ，即R 0=E /Ig 。
当在红、黑表笔间接电阻值等于R 0时，电流表指针指在Ig /2处，在该处标上电阻“R 0”，当在表笔间接2 R 0时，电流表指针指在Ig /3处，在该处标电阻3 R 0，如果在表笔间接nR 0时，电流表指针指在Ig /（n +1）处，该处应标上电阻nR 0。
当表笔接电阻R 0/n 时，电流表指针在nIg /（n +1），该处应标上R 0/n 。
R 0称为中值电阻。
例如某欧姆表中值电阻为15Ω,表盘刻度为如图12—8—2所示。
2．多用电表电流表、电压表和欧姆表有一个共同特点是都有一个小量程的电流表作为表头，因此，将它们的构成元件进行组合，就组成一个可以测量电流、电压和粗略测量电阻的多用电表，也称万用表；其结构原理如图12—8—3所示。
开关1、2用于测量电流，且开关1量程较大；开关3、4用于测量电阻；开关5、6用于测量电压，且开关6的量程较大。
3.关于多用电表的调零多用电表的调零有两个，一个是电流调零，也叫机械调零；一个是电阻调零。
电流调零是用小螺丝刀，轻轻转动表盘下中间部位的调零螺丝，使在电流表中无电流时，指针指在电流“0”点。
在实验前调节完毕后，整个实验过程中就不需要再调零了。
电阻调零，是选用欧姆档进行电阻测量前，让红、黑表笔短接（两表笔之间电阻为零），调节电阻调零电位器，使表的指针指在电阻“0”处。
由于欧姆表各档位内部电阻各不相同，每换一次档位，都要重新进行电阻调零。
高中物理2.8多用电表的原理导学案新人教版选修3-1

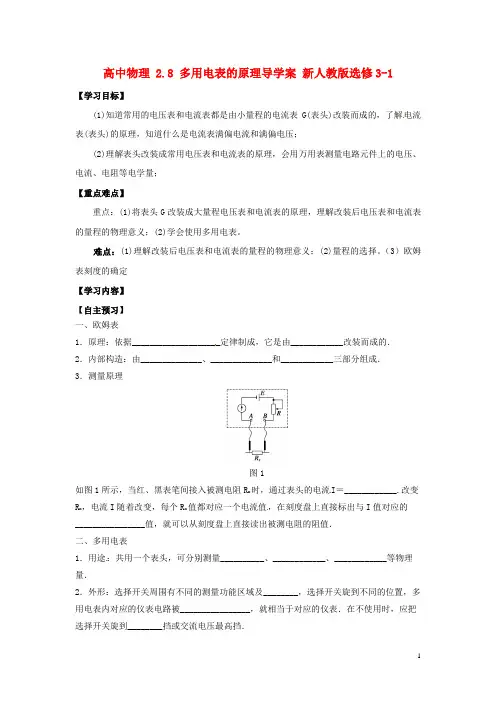

高中物理 2.8 多用电表的原理导学案新人教版选修3-1【学习目标】(1)知道常用的电压表和电流表都是由小量程的电流表G(表头)改装而成的，了解电流表(表头)的原理，知道什么是电流表满偏电流和满偏电压；(2)理解表头改装成常用电压表和电流表的原理，会用万用表测量电路元件上的电压、电流、电阻等电学量；【重点难点】重点：(1)将表头G改装成大量程电压表和电流表的原理，理解改装后电压表和电流表的量程的物理意义；(2)学会使用多用电表。
难点：(1)理解改装后电压表和电流表的量程的物理意义；(2)量程的选择。
（3）欧姆表刻度的确定【学习内容】【自主预习】一、欧姆表1．原理：依据____________________定律制成，它是由____________改装而成的．2．内部构造：由______________、______________和____________三部分组成．3．测量原理图1如图1所示，当红、黑表笔间接入被测电阻R x时，通过表头的电流I＝____________.改变R x，电流I随着改变，每个R x值都对应一个电流值，在刻度盘上直接标出与I值对应的________________值，就可以从刻度盘上直接读出被测电阻的阻值．二、多用电表1．用途：共用一个表头，可分别测量__________、____________、____________等物理量．2．外形：选择开关周围有不同的测量功能区域及________，选择开关旋到不同的位置，多用电表内对应的仪表电路被________________，就相当于对应的仪表．在不使用时，应把选择开关旋到________挡或交流电压最高挡．【课堂小结与反思】【典型例题】例1要安装如图所示的单量程欧姆表，电源电动势E=1.5V ，内阻不0～10A μ，内阻1.5Ω）计，同时还给出下列器材：⑴电流表（量程⑵电流表（量程0～1mA ，内阻1K Ω）⑶变阻器（阻值范围0～300Ω，额定电流1A ）⑷变阻器（阻值范围0～800Ω，额定电流1A ），则欧姆表内的电流表应选 ，变阻器应选 。
人教版选修《多用电表》word学案
人教版选修《多用电表》word 学案 班级： 姓名： 组号：【自学目标】1.了解多用电表测电压、测电流及测电阻的原理2.认识多用电表及其表盘【自学重难点】1.明白得欧姆表和多用表的工作原理2.正确使用电压电表【知识连接】1.电流表、电压表的改装和闭合电路的欧姆定律2.研究推理法【导学求思】一、欧姆表1.工作原理（1）构造：欧姆表是依照 制成的，它的原理如图所示，G 是 ，g R 是 ，g I 是 ，E 是 ，r 是 ，R 是 ，也叫（2）原理：①当红、黑表笔相接时如图甲所示，相当于被测电阻0=x R ，调剂R 的电阻，使g g I RR r E =++，则表头的指针指到满刻度，因此刻度盘上指针指在满偏处定为欧姆表刻度刻度的零点，（R R r g ++）是欧姆表的内阻。
②当红、黑电笔不接触时如图乙所示，相当于被测电阻∞=x R ，电流表中没有电流，表头的指针不偏转，现在指针所指的位置是欧姆表刻度的“∞”点。
当红、黑表笔间接入被测电阻x R 时如图丙所示，通过表头的电流xg R R R r E I +++=。
改变x R ，电流I 随着改变，每个x R 值都对应一个电流值，在刻度盘上直截了当标出与I 值对应的x R ，就能够从刻度盘上直截了当读出被测电阻的阻值。
2.欧姆表的刻度盘（1）当欧姆表未接入电阻，处于 状态，即x R 时，电路中没有电流，指针不偏转，故刻度盘最左端为∞处，故当电路接入电阻后如偏角专门小讲明被测阻值 。
（2）当欧姆表表笔直截了当相连，即x R 时，电路中电流最大，指针满偏，故电阻零刻度在最右端满偏电流处。
（3）x R 与I 是 关系，故欧姆表表盘刻度 。
从表盘上看，“左密右疏”电阻零刻度是电流最大刻度，电阻“∞”刻度是电流零刻度。
3.欧姆表是一种测量 的仪器，它是由 改装而成的。
欧姆表在读数时指针应处于 ，使用欧姆表要注意选择 且每调换一次应重新 。
二、多用电表1.多用电表是一种多功能外表，一样能够用来测量 等，同时每一种测量都有几个量程，表的上半部是，表盘上有电阻、电流、电压等各种量程的刻度，下半部是 ，它的四周刻着各种测量项目和量程。
物理：2.8《多用电表》学案(新人教版选修3-1).doc
第八节 《多用电表》导学案【学习目标】：1.了解欧姆表的原理,了解欧姆表的表盘刻度等问题,并学会使用欧姆表.2.知道多用电表的电压、电流、欧姆挡共用一个表头.3.使用多用电表测电压、电流、电阻及测量晶体二极管的正、反向电阻.【学习重点和难点】：欧姆表的原理及使用【导学过程】：一、复习：1.闭合电路的电流跟 成正比，跟 成反比。
表达式 。
2.闭合电路中路端电压和电流的关系式 。
二、导学：（一）欧姆表：1.改装原理：_____________________________________ 2.欧姆表内部构造：如图2-8-1所示，G 是内阻为Rg 、满偏电流为Ig 的电流表，R 是可变电阻，也叫___________，电池的电动势是E 、内阻为r.① 当红、黑表笔相接触时，如图2-8-2甲所示，相当于被测电阻为__________.调节R 的值，使电流表的指针达到满偏Ig=E ／(R+Rg+r)，所以电流表的满刻度处被定为电阻挡的____________.图2-8-2②当红、黑表笔不接触时，如图2-8-2乙所示，相当于被测电阻_____________，此时电流表的指针指 ，所以电流表的位置是电阻挡刻度的 位置.图2-8-1③当红、黑表笔间接入某一电阻R x 时，如图2-8-2丙所示，通过电流表的电流为I=xg R R r R E +++.一个R x 对应一个电流值，我们可以在刻度盘上直接标出与I 值对应的R x 值，就可以从刻度盘上直接读出R x 的值.④中值电阻:电流表的指针指到刻度盘的中央时所对应的R x 值叫中值电阻，R 中=R 内=Rg+r+R.3.刻度特点：欧姆表的刻度是___________的，零刻度在刻度盘最___________，越往左刻度的密度越大，读数时要注意.在___________附近读数比较准确.4.说明：①欧姆表指针的偏转角越大时，说明流过欧姆表的电流___________，也说明待测电阻___________；②欧姆表内的电池用久了，它的内阻变得 ，这时欧姆表测出的电阻值误差就比较大了.从原理可知，这时的电阻测量值___________；③欧姆表的红表笔连接的是表内电源的___________，黑表笔连接的是表内电源的___________，因此电流还是从红表笔___________，从黑表笔___________.（二）多用表：1.性能：多用电表，通常叫万用表，它是实际生活中在电器安装、使用、维修过程中必备的常用的仪表.万用表具有用途多、量程广、使用方便等优点，它可以用来测量___________、___________、___________和___________，而且每一种测量又具有多个量程.虽然使用方便，但是其准确度稍低.2.结构：（参照课本图2.8-6）多用表的上半部分为 ，下半部分是 ，周围标有测量功能的区域及量程。
高中物理 第八节 多用电表的原理学案 新人教版选修3
用心
高中物理 第八节 多用电表的原理学案 新人教版选修3
一、课堂笔记
二、典型例题
例题1、如图所示电路中电源的电动势为E=1.5V ，内阻为r=0.5Ω，电流计的满偏电流为mA I g 10=，电流计的内阻为7.5Ω，A 、B 为接线柱。
试分析：
1） 用一导线直接将A 、B 连接起来，调节滑动变阻器R 1，使电流计满偏，试求R 1的阻值。
2） 调节满偏后保持R 1的阻值不变，在A 、B 间接一定值电阻R=150Ω，试求此时指针所指的刻度？
3） 调节满偏后保持R 1的阻值不变，在A 、B 间接一阻值为R ’=300Ω的定值电阻，试求指针所指的刻度？
4） 当电流计的指针指向表盘中间刻度时，外接的电阻阻值为多少？
5） 试分析电流计的示数I 与接入A 、B 间的电阻R 之间关系？
变式：一只灵敏电流表满偏电流为200μA ，把它改装成欧姆表后，用它测量10k Ω电阻时，表针恰好指在100μA 处，用它测量另一只电阻R x 时，表针指在50μA 处，则R x = 。
例题2、如图所示为一多用电表的设计电路及量程。
已知电流计有A I g μ500=，Ω=200g R ，E=1.5V （内阻不计），试求R 1、R 2、R 3、R 4、R 5+ R 6
E 、r
导线。
