服装制版工艺全套
干货丨9分钟详解针织服装制作工艺全流程
干货丨9分钟详解针织服装制作工艺全流程钜惠！物料1001347，32S，纯棉普梳环纺纱，用途机织/染色，产地越南，商城爆款价22900元/吨，线下现款价23600元/吨。
详情请咨询大耀商城客服！服装制版是服装设计的一部分。
服装设计包括款式设计(款式图，包括款式、面料、色彩等等的表达);结构设计(也叫制版，版型处理或打版，每个部位的具体规格尺寸)；工艺设计(也叫车位，一件成品的缝制过程)。
其中制版在中间是处于一个承上启下的作用，是整个服装设计里面最重要的一个环节。
服装结构设计是指将服装款式造型设计提出的要求与人体形态、规格尺寸、缝制工艺等相结合形成可供裁剪的各种样板，也称纸样。
服装规格设计的依据是客户的要求、针织面料的特点、服装的款式结构、市场流行趋势以及相关标准。
服装规格的相关标准是服装规格设计的重要依据。
目前针织服装规格设计的标准主要有客供规格、国家标准和地区或企业标准。
对于来样加工、订单生产的产品，由客户提供详细的规格尺寸或主要部位的规格尺寸，组织生产、交货验收均以客户的要求为依据。
“制版讲三准一全：款式、尺寸、细部计算准;面、里、衬工艺版全。
针织服装结构设计的特点:①结构线表现形式简洁;②围度的放松度较小;③规格尺寸为设计样板的主要依据;④样板设计应考虑：缝纫损耗、缝制工艺回缩性、面料的下垂性、拉伸扩张等因素;⑤采用负样板来简化样板数;⑥使用较多拼接方法;⑦缝制时采用辅料加固或美化;⑧针织外衣制作处理不能生搬硬套梭织物的处理技巧，应根据面料的弹性、悬垂等性能选用方法处理。
1.针织服装设计方法与步骤①.款式设计：画服装效果图、修改效果图、主辅料选择、画款式图。
②.款式分析与规格尺寸的确定：款式分析、确定测量部位与测量方法、确定主要部位规格尺寸、绘制系列产品规格尺寸表。
③.样板设计:工艺回缩率确定、选用缝迹类型确定缝纫损耗、计算制图尺寸、结构制图、样板制作、小批量试制、样衣修改、排料套料。
④.缝制工艺设计:选择合适的线迹类型和线迹密度;确定使用缝针的号型;确定所用缝线的类型;确定所用的设备型号;根据产品的类型设计产品的工艺流程，排列出生产工艺流程图。
服装具体工艺流程及展示
具体工艺展示拱针：为加强西服领.门襟.口袋等关键部位的造型，更具有耐穿度与美观。
里布：铂纶西服里布采用日本宾霸内里，做了防静电处理，使穿着更加方便舒适。
加强布：在腋下肢体动作最大的地方设计加强布，预防破裂的可能性。
内袋：本布捆大口袋耐力设计，除了大的口袋，增加了笔袋和卡片袋，让西服穿着者有更多的收纳空间。
止滑带：裤腰特别加上一整圈止滑带，让衬衫不易外露，更加得体。
挂面：出芽加拱针的工艺，巩固与装饰并重，让西服下摆更加服帖。
预留缝：铂纶每一套西服都在版型中贴心设计了预留缝，以便日后修改。
耐磨布：为了增加西裤的穿着寿命，特别在最常摩擦的部位增加了裆部和裤口耐磨布工艺流程一.常用缝制线迹（针码密度）需求1.明线：每3厘米为14～17针。
2.手工针：每3厘米不少于7针，肩缝.袖笼处每3厘米不少于9针。
3.三线包缝（码边）：每3厘米不少于9针。
4.手拱止口：每3厘米不少于5针。
5.三角针：每3厘米不少于5针。
6.锁眼：机锁.细线每1厘米为12～14针。
手锁.粗线每1厘米不少于9针。
7.钉扣：细线每孔8根线。
粗线每孔4根线。
且缠脚高不能小于止口的厚度。
缝制时的工艺技术需求1.缝制线迹（针码密度）需求：（1）明线：每3厘米为14～17针。
（2）手工针：每3厘米不少于7针，肩缝.袖笼处每3厘米不少于9针。
（3）三线包缝（码边）：每3厘米不少于9针。
（4）手拱止口：每3厘米不少于5针。
（5）三角针：每3厘米不少于5针。
（6）锁眼：机锁.细线每1厘米为12～14针。
手锁.粗线每1厘米不少于9针。
（7）钉扣：细线每孔8根线。
粗线每孔4根线。
且缠脚高不能小于止口的厚度。
2.缝制时的技术需求：（1）缝制时，各部位缝合线路顺直，无跳线.脱线，且缝制整齐牢固.平服美观。
（2）缝制时的面.底线应松紧适宜，并且起针和落针时应回针固缝，以免缝线脱落。
（3）缝合后的部位，不能有针板.送布牙所造成的痕迹。
（4）缝制滚条.压条时要保障宽窄一致.平服。
服装制版的流程图
服装制作工艺与实验（二）姓名：班级:学号：授课老师：目录一、款式说明1、款式说明-----------12、款式图------------13、面料小样-----------1二、纸样设计1、净样设计-----------22、毛样设计-----------3三、裁剪工艺1、排料---------------4四、缝制工艺1、工艺流程-----------52、工艺说明-----------63、图示说明-----------6五、成本核算--------------8六、成品展示--------------9一、款式说明1、款式说明：衬衫：本款衬衫为棉绸面料企领长袖衬衫，采用片状式的层状碎褶设计，衬衫颜色为紫灰格子，使这款衬衫充休闲风格，年轻潮流.西裤：本款西裤为棉麻混纺布料西裤，简约直挺，为西裤经典款式，正装多搭配衬衫西服。
2、款式图：3、面料小样：二、纸样设计1、净样设计：尺寸规格表：单位:CM2、毛样设计：三、裁剪工艺1、排料：比例 1:5四、缝制工艺1、工艺流程：确定款式↓制作纸样↓排料、裁剪↓锁边↓烫褶裥↓褶裥上端固定↓缝合褶裥↓缝合侧缝↓烫腰头↓上松紧带↓缝底摆↓整烫2、工艺说明：1）由于布料的特性，缝制之前要进行锁边。
2）缝制衣片时，先用针线把第一层的下摆和第二层上摆的褶裥固定好，然后再用缝纫机缝制。
3）缝合侧缝时，先缝标记，然后对准标记缝合。
4）装拉链走线时，线要靠近拉链边缘缝制。
五、成本核算六、成品展示。
服装全套工艺单模板
包装方法
包装时必需分清挂装和叠装，如叠装须按指定包装袋规格实施，衣服折叠后略小于包装袋，要水平方正。
若有不祥之处,请参考样衣及基础版;亦或是立即和我企业生产部技跟单员沟通
1、前下摆和裤片松紧按板，松紧宽度0.5cm，松紧明线宽度0.8cm。侧面松紧取消。
要求：松紧在边缘和明线中间，能够活动，不能扎住。线位置距锁边线0.3cm。
2、兜：兜按净版，缝份上明线0.1cm，兜口压1.3cm明线，线顺面料色。
要求：兜贴好以后，松紧适宜，不起褶，缝份不外露。
3、缝份：缝份均为1.0cm。
6、领子：领子上好，修剪下口；领座面里按净板画准、下口扣净，止口0.5cm双层夹缉上领，缝份双净成0.8cm。
要求：领子端正、平服、领宽窄大小一致。止口不露锁边线。
7、袖子：合袖缝时对位点要对准，锁边止口0.5cm，不露锁边线，分缝熨烫平实；袖口折边按板双明线；宽度按板。注意号型有宽窄，绱袖：绱袖时对位点要对正确，沿袖窿一周绱圆顺，肩压袖、无吃量，缝份倒向大身熨烫圆顺平服。
4、铺料时各层松紧要一致，推刀时不能跑刀、重刀、漏刀，上下皮误差不超出0.3CM。刀口不超出0.3CM（来去缝除外）刀口齐全，针眼须先试打，不能使面料抽纱，成品针眼不外漏，打号字迹清楚，号印齐全不外露；
5、粘衬要顺色（特殊要求除外），依据面料调整温度，压力以不开胶、不起泡、不损坏面料质地、使衣服不起皱为标准；
24.2
领围
20.7
22.5
24.5
26.6
28.7
30.7
32.8
34.7
37.7
胸围
29
32
35

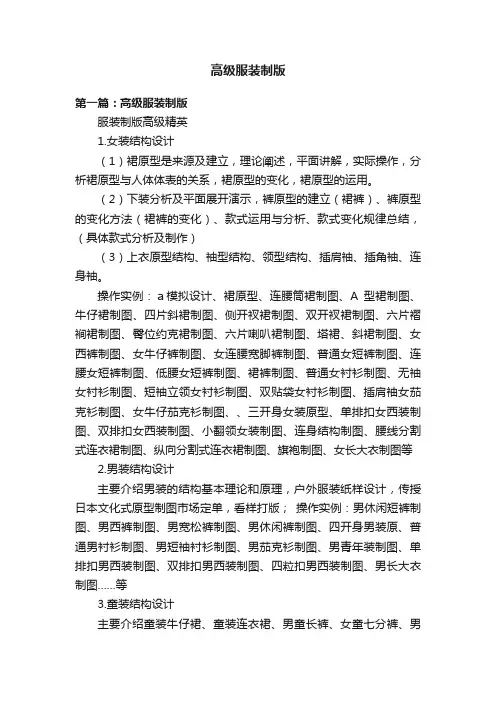

高级服装制版
高级服装制版第一篇：高级服装制版服装制版高级精英1.女装结构设计（1）裙原型是来源及建立，理论阐述，平面讲解，实际操作，分析裙原型与人体体表的关系，裙原型的变化，裙原型的运用。
（2）下装分析及平面展开演示，裤原型的建立（裙裤）、裤原型的变化方法（裙裤的变化）、款式运用与分析、款式变化规律总结，（具体款式分析及制作）（3）上衣原型结构、袖型结构、领型结构、插肩袖、插角袖、连身袖。
操作实例：ａ模拟设计、裙原型、连腰筒裙制图、A型裙制图、牛仔裙制图、四片斜裙制图、侧开衩裙制图、双开衩裙制图、六片褶裥裙制图、臀位约克裙制图、六片喇叭裙制图、塔裙、斜裙制图、女西裤制图、女牛仔裤制图、女连腰宽脚裤制图、普通女短裤制图、连腰女短裤制图、低腰女短裤制图、裙裤制图、普通女衬衫制图、无袖女衬衫制图、短袖立领女衬衫制图、双贴袋女衬衫制图、插肩袖女茄克衫制图、女牛仔茄克衫制图、、三开身女装原型、单排扣女西装制图、双排扣女西装制图、小翻领女装制图、连身结构制图、腰线分割式连衣裙制图、纵向分割式连衣裙制图、旗袍制图、女长大衣制图等2.男装结构设计主要介绍男装的结构基本理论和原理，户外服装纸样设计，传授日本文化式原型制图市场定单，看样打版；操作实例：男休闲短裤制图、男西裤制图、男宽松裤制图、男休闲裤制图、四开身男装原、普通男衬衫制图、男短袖衬衫制图、男茄克衫制图、男青年装制图、单排扣男西装制图、双排扣男西装制图、四粒扣男西装制图、男长大衣制图……等3.童装结构设计主要介绍童装牛仔裙、童装连衣裙、男童长裤、女童七分裤、男童衬衫、海军领女童衬衫、套头针织衫和插肩袖男童茄克的制图方法。
4.服装工业样板的概念、服装工业样板的作用、服装工业样板的种类和设计依据、服装工业制板过程、服装制板方法简介、加放缝份与折边、夹角的处理、剪口与标记、文字标注、样板的检验与确认、推板方法简介、设计服装号型规格表、推板的原理和计算方法操作实例：筒裙推板、斜裙推板、分割型裙子推板、普通女长裤推板、短裤推板、裙裤推板、女衬衫推板、男衬衫推板、女茄克衫推板、男茄克衫推板、女西装推板、男西装推板、连衣裙推板、长大衣推板（前期准备工作→具体推板工作→产生系列样板）……等服装排料的原则、服装排料的步骤、服装排料图的绘制、排料实例、精确计算用料、快速估算用料。
男装夹克的制版、放缝及缝制工艺整理
男装夹克的制版、放缝及缝制⼯艺整理服装云教育 2016-11-01来源 |服装云教育整理编辑，转载请注明出处！款式划分绗缝夹克深蓝⾊短款、⼩⽴领夹克简洁⼜时髦，薄棉通过绗缝的设计丝毫不显厚重，搭配格⼦长裤，打造出英伦风范的味道。
休闲夹克尼龙夹克是出差旅⾏的必备单品，穿着柔软舒适、便于携带。
这件地图图案夹克颇具创意，暖⾊调的搭配组合突出轻松、⾃在的⽣活⽅式。
翻领夹克⼤翻领配合拉链的夹克同样具有军装风貌,也可以叫哈雷机车夹克、摇滚夹克。
领⼝是重点设计环节，暗扣或拉链装置随时可以加上保暖的⽑领，还能根据需求竖起领⼦，或者配条围⼱，防风⼜保暖。
骑⼠夹克强调宽肩收腰线条的赛车夹克采⽤⽴领，今季多以亮⾊为主，拉链和肩膀处的衍缝也做得装饰性⼗⾜。
和豪⽓的军装风相⽐，形象塑造上更加多变。
猎装夹克⽐起常见的⽪质和⽔洗布猎装夹克，尼龙⾯料更显斯⽂。
下摆的两个贴袋设计别致，兼具装饰与实⽤性。
夹克是英⽂jacket 的译⾳，⼀种短上⾐。
翻领，对襟，多⽤按扣（⼦母扣）或拉链，便于⼯作和活动 。
夹克衫是⼈们现代⽣活中最常见的⼀种，风⾏开始于上世纪80年代。
飞⾏员夹克⾃从阿汤哥在《壮志凌云》中穿着美国空军A-2飞⾏⽪夹克从⽽让飞⾏员夹克⼤肆风靡后，飞⾏员夹克⼀直是各⼤品牌秋冬的重点设计对象。
⽻绒夹克夹克的衍⽣品，是以鸭绒、鹅绒或棉纶为材质，款式设计选⽤宽松胸围、紧袖⼝、紧下摆等款式，结合⽻绒和夹克保暖、修⾝特点的新型冬装款式。
将保暖与修⾝集为⼀体，迎合了⽻绒服会穿着者显得较为臃肿，需要更贴⾝设计的市场需求。
⽻绒夹克⼀般拥有开襟、修⾝设计，并以保暖清透的棉纶、⽻绒等作为内胆或填充物，利⽤涤纶、锦纶等舒适防风材质，让这款服饰将温暖、合⾝的优点结合。
拥有“⽐⽻绒更保暖，⽐夹克更有型”的特点。
⽻绒夹克具有以下三个特点。
独特亚洲版型依据亚洲体型统计数据分析的结论，充分考虑到⾐长、胸围、肩缝、侧缝、腰⾝、袖⼝、下摆、前后领窝、前后夹位等部位与⼈体结构的契合性，改良之前⽻绒服的基于欧美体型的版型设计，开发出适合亚洲⼈体及审美的独特夹克版型。
服装工艺单模板(女装)
品名
规格
数量
使用部位
部位
颜色
编号
辅料
塑料袋
1个
原料颜色编号
面
商标
1个
洗涤
1个
尺码号
1个
里
吊牌
1个
吊牌坠
1个
嵌条
0.5cm
20cm
衬
装饰钻
1付
辅料
部位
纱向
数量
部位
纱向
数量
部位
纱向
数量
裁剪详情
前面
直
1
前领贴衬
横
1
后面
直
1
袖面
直
2
前领贴
横
1
后领贴
横
1
领口花边
横
1
子口花边
横
4
粘衬处必须放荒、根据面料性质决定醒料时间
8、包缝线整齐，宽窄一致，不能接线，线迹美观。
9、平整时不能拉抻，确保成衣规格。
外观要求
领口园顺，上袖子园顺，产品外观整洁，确保成衣规格。
垫肩
无
包装
平装
注意
事项
1、领口园顺、平服。
2、上袖子园顺左右对称。
3、平整时注意不要拉抻。
4、严格按工艺要求制作，确保成衣规格。
制表人：X X X审核人：X X X日期：X X X X年X X月X X日
商标
订在后领贴正中。
洗涤
夹缝在左侧缝距下摆10cm处。
吊牌
拴在尺码标处。
洗涤方法
水洗。
缝纫方法
缝纫面
1、合肩缝直顺，双包后倒缝烫平，小肩规格左右对称。
2、领口夹缝本料花边，抽花边褶量均匀宽窄一致。花边净宽：1.5cm，勾领口园顺里面平服。
服装制板工艺课程之一
第九页，共39页。
制板工艺课件
第十页，共39页。
制板工艺课件
第十一页，共39页。
服装制板工艺课件
第二章 服装国家号型标准及运用 第一节 标准 一、定义：对重复事物和概念所作的统一规定，它以科学技术和实践经验的综
合成果为基础，经有关部门协商一致，由主管部门批准，以特定形式发布，作 为遵守的准则和依据。
2、经纬线的建立必需有利于推板，因此不同的部位经纬线的位置也不相同，具
体是：
1）、上衣： 前片：胸围线和胸宽线。 后片：胸围线和背宽线或后中线。
第三十四页，共39页。
制板一工片艺袖课：件袖中线和袖肥线。
两片袖：大袖：袖偏袖和袖肥线。
小袖：袖偏线和袖肥线。
2）、下装：
前后裙片：前中线和腰围线或臀围线。
第三十三页，共39页。
制板工艺课件 2、工艺参数内容：
缝份、折边、折率、自然缩率、热缩等。
六、建立放码点： 1、定义：放码点就是所需用推放的点即：控制点。 2、形式：建立坐标和建立表格两种。 七、十字基准线：
1、在推板时每一片衣板内必需要建立一条经向线和一条纬向线，才能保证 推板时具有条理性、方向性。
1、验板：
检查各部位尺寸是否相符
检查拼接部位大小是否相等。 检查前后领圈等弧线拼接部位是否圆顺。 2、试板：
将母板打制成成衣（打样），试穿后来进一步检验样板。
五、工艺参数：
1、定义：在缝制过程中将有很多不可预测的损耗，这些损耗需要在样板上进行 处理，而参数量只能在打样中测试，所以打样还有另外一个功能就是测试工艺 参数。
a、在推板中每一个应推档的点都要按制图公式或比例推算出具体数据。 b、每一个应推档的点要严格按水平或垂直的方向放缩。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纺织服装职业技术学院服装系教案（2014--2015 学年二学期）课程名称成衣纸样与工业样板授课教师徐君授课班级皖中第六期教研室服装工程教研室纺织服装职业技术学院服装系教案（1）纺织服装职业技术学院服装系教案(2)教学容学习西装裙的制图，制图尺寸如下部位裙长腰围臀围下摆腰宽画出西装裙的基本样片尺寸60 70 94 88 31.画矩形框.长度=裙长-腰宽=60-3=57，宽度1/4H+0.5=242.臀围线腰下18CM处画腰线的平行线3.侧缝起翘0.7CM4.前腰围1/4W+0.5+省=18+3.5=21.5前中为起点向起翘线画长度线21.5，然后用弧线画顺5.前腰省位置取前腰弧线的1/3处画腰口的垂直线,第一条宽2CM长10CM.第二条长9CM.省大1.5CM6.下摆前臀围-1.5CM=22.57.画出前侧缝线8.延长矩形框，画出后裙片。
宽度1/4H-0.5=239.后中下落1CM.10.后腰围1/4W-0.5+省=17+4.5=21.5后中下落1CM处向起翘线画长度线21.511. 后腰省位置取后腰弧线的1/3处画腰口的垂直线,第一条宽 2.5CM长11CM.第二条省宽2CM长10CM.12.后下摆后臀围-1.5CM=21.5纺织服装职业技术学院服装系教案(3)教学容继续西装裙的教学。
1.后中拉链的设计。
拉链长为20CM，拉链切线为21CM，宽1CM。
普通拉链设计时要考虑缝纫机的压脚要顺利通过。
2.后叉的设计。
西装裙的合体性好，下摆为了方便活动，要开叉。
后叉长20CM宽4CM。
3.省位折叠后，里面省量分别倒向前后中心，修顺腰口弧线。
4.画出腰的图纸。
画1/2腰围*3的长方形。
在省位、前后中心画好对位剪口。
右侧画钮眼位置，左侧画3CM里襟。
如下图：5.在基本纸样上取出裙子的前后片：先取一空白的纸，用锥子或者滚刀描大身纸样，曲线要用滚刀描清楚。
直线用锥子锥好点后，用直线连接。
1．西装裙的净样制图，两份。
以便明天学习放缝和配夹里。
2. 腰的净样要用硬卡纸做，后面缝纫工艺课会使用。
知识点及难点1.省的倒向2.拉链的设计位置3.净腰的制作纺织服装职业技术学院服装系教案(4)教学容继续西装裙的教学，样片纱向,放缝和夹里的配制。
1.大身直纱向；腰是直向。
2.面子侧缝和腰放1CM缝,下摆放4CM.3.里布侧缝放坐势0.5CM,下摆夹里设计成面里分开的，里布盖住下摆缝1CM。
4.后片夹里的拉链位置在样片的中心。
后中里布抬高1CM，留出开叉的里布松度。
下摆开叉处夹里要去掉。
如下图：5.标明粘衬部位。
装拉链处，下摆，后叉，腰以上部位需要用粘合衬。
1.完成西装裙所有的样片的1:1制图，标好样片的名称，片数，纱向。
2.在图纸上写上图纸的名称,尺码,用衬部位,样板的总片数,样板的制作人.知识点及难点1.夹里后叉处的纸样处理。
2.开钮眼位置和订扣位置。
教学方法及手段纺织服装职业技术学院服装系教案(5)教学容1.指导学生西装裙的制图。
2.检查已完成的作业。
3.同学间的互动交流。
1.完善西装裙1:1的图纸2.在卡纸上画出1:4的小图.知识点及难点1.复习西装裙制版的公式2.着重讲解拉链的做法3.后叉的制图方法。
教学方法及手段老师用电脑在投影仪上再把整个容演示一遍纺织服装职业技术学院服装系教案(6)教学容学习男西裤的制图，制图尺寸如下部位裤长腰围臀围横档膝围脚口腰宽尺寸102 76 102 64.5 26 24 41.画矩形框.长度=1/4H=25.5，宽度1/4H-1=24.52.臀围线1/3处画横档线的平行线3.前龙门0.4H/10=4.14.挺缝线位置前横档线栋侧劈进1CM后平分5.前腰围1/4W-1+褶=18+4=22前中劈进1CM,量长度线22CM。
6.前腰褶位置挺缝线向栋缝侧4CM为褶量。
7.脚口位置挺缝线延长102-4-25.5=72.58.前脚口1/2脚口-1=12-1=119.膝围线位置脚口到臀围线的1/2往上3CM10.膝围1/2膝围-1=13-1=1211.前袋口位置如下图: 1. 画出男西裤的基本前片2. 准备学习在前片上配制后片知识点及难点纺织服装职业技术学院服装系教案(7)教学容继续男西裤的教学。
1.在前裤片的基础上配制后片首先延长挺缝线2.后脚口线1/2脚口+1=133.后膝围线1/2膝围+1=144.后臀围线前臀围线劈进2CM,然后量出后臀围1/4H+1=26.55.后起翘2.5CM6.后龙门连接后起翘和臀围线,延长线相交横档线.从交点量出1/10H=10.2CM7.后腰围1/4W+1+省=20+3=23CM.省位折叠后，里面省量分别倒向后中心，修顺腰口弧线。
8.后袋14*1CM1．男西裤的后片制图2. 腰的净样要用硬卡纸做，后面缝纫工艺课会使用。
知识点及难点1.省的倒向2.后袋布的配制纺织服装职业技术学院服装系教案(8)教学容继续男西裤的教学。
1.前中拉链的设计。
拉链长为16CM，拉链切线为3.5CM宽2.门里襟的配制3.马王带4.画出腰的图纸。
画1/2腰围*4的长方形。
在省位、前后中心画好对位剪口。
右侧画钮眼位置，左侧画4CM里襟。
如下图：5.缝的加放。
6.标明粘衬部位。
男西裤1:1制图知识点及难点1.省的倒向2.拉链的设计位置3.净腰的制作教学方法及手段1.在黑板上写下制图的公式和步骤.2.用1:1的纸样演示省位的折叠。
3.用电脑在投影仪上再演示一遍,对同学们不理解的地方放大,然后重复讲解教学小结男西裤的结构图,细节处理要很用心.纺织服装职业技术学院服装系教案(9)教学模块（单元）第三单元课时 4 作业及要求教学容1.指导学生男西裤的制图。
2.检查已完成的作业。
3.同学间的互动交流。
1.完善男西裤1:1的图纸2.在卡纸上画出1:4的小图.知识点及难点纺织服装职业技术学院服装系教案(10)纺织服装职业技术学院服装系教案(11)教学容学习女低腰裤的制图，制图尺寸如下部位 裤长 腰围 臀围 横档 膝围 脚口 腰宽 尺寸 10076905518174.5 1.画矩形框.长度=连腰直档21CM ，宽度1/4H-1=21.5 2.臀围线 横档线向上平行6CM 画平行线 3.前龙门 0.4H/10=3.54.挺缝线位置 前横档线栋侧劈进0.8CM 后平分5.前腰围 1/4W-1=18CM,前中劈进 1.2CM,腰下落1.5CM,从该点向腰线作长度线18CM,然后用弧线修顺.该弧线往里平行4.5CM,即为前腰宽.6.脚口位置 挺缝线延长100-21=79CM7.前脚口 1/2脚口-1=8.5-1=7.5 8.膝围线位置 横档线往下30CM9.膝围 1/2膝围-1=9-1=8 10.画出侧缝线,档线,前浪线.11.前袋口位置 腰下口往下6CM,往里10CM,如下图:12.袋布的配制1. 画出女低腰裤的基本前片.袋布 2. 复制一个完整的前片,准备学习在前片上配制后片知识点及难点纺织服装职业技术学院服装系教案(12)教学容继续女低腰裤的教学。
1.在前裤片的基础上配制后片首先延长挺缝线2.后脚口线1/2脚口+1=9.53.后膝围线1/2膝围+1=104.后臀围线前臀围线劈进1.5CM,然后量出后臀围1/4H+1=23.5CM5.后起翘3.5CM6.后龙门连接后起翘和臀围线,延长线相交横档线.从交点量出1/10H=9CM7.后腰围1/4W+1+省=20+1.5=21.5CM.省大1.5CM，长8CM，省位折叠后，里面省量倒向后中心，修顺腰口弧线。
后腰先向下平行4.5CM，为腰宽线。
8.后育克栋侧腰下2.5CM，后浪侧腰下4CM。
取一空白的纸，用滚刀和锥子把净腰和后育克描下来。
省位折叠后，育克也变成弧线形了。
9.后袋14*14CM 1.女低腰裤的后片制图2.前后片的毛样片3.前袋垫、前袋布。
4.后育克毛纸样知识点及难点纺织服装职业技术学院服装系教案(13)教学容继续女低腰裤的教学。
1.前中拉链的设计。
拉链长为8CM，拉链切线为3+3.6CM宽2.门里襟的配制3.马王带4.画出腰的图纸。
先画出后腰净纸样，然后把前腰纸样侧缝于后腰相连。
然后再画好袋口和马黄带的位置。
低腰裤为了符合人体，是一个圆腰。
如下图：5.缝的加放。
女低腰裤1:1制图知识点及难点1.门襟切线2.拉链的设计位置3.净腰的制作教学方法及手段1.在黑板上写下制图的公式和步骤.2.用1:1的纸样演示净腰的制作。
教学小结女低腰裤的结构图,在很多的细节问题上都有很多窍门，以方便今后的大货生产。
纺织服装职业技术学院服装系教案(14)教学模块（单元）第四单元课时 4 作业及要求教学容1.指导学生女低腰裤的制图。
2.检查已完成的作业。
3.同学间的互动交流。
1.完善女低腰裤1:1的图纸2.在卡纸上画出1:4的小图.知识点及难点纺织服装职业技术学院服装系教案(15)纺织服装职业技术学院服装系教案(19)教学容继续男衬衫的教学。
1.前片的制图复制后片的矩形框。
2.前领圈前横开领N/5-0.3=7.7CM前直开领1/5N+0.3=8.3CM3.叠门线1.5CM4.画出前领圈弧线5.前肩斜5CM，前小肩长等于后小肩6.前胸宽 1.5B/10+4=20.5CM7.前袖笼弧线8.前育克宽3.5CM9.前左胸袋11*12CM（11*14CM）10.前胸袋位置距前中6.5，距BL线3CM11.把前育克和后育克拼合在一起,做成完整的育克.1.完成前后片的制图2.完成后育克的制图知识点及难点1.叠门线2.后育克拼合方法教学方法及手段纺织服装职业技术学院服装系教案(20)教学容继续男衬衫的教学。
1.袖子的制图袖肥48CM，袖上高9.5CM2.画出前后袖山辅助线。
袖叉15*2.5CM3.袖克夫净袖口尺寸加上叠门尺寸23+1.25*2=23+2.5=25.5CM4.袖口的尺寸袖克夫全长+褶量-（大袖衩宽-1）5.领子的配制这件衬衫的领圈是半企领的，所以领子也要相应配制。
具体步骤P76页。
1.画出净领的制图，用硬板纸2.画出袖克夫净纸样，用硬板纸3.画出袖片制图知识点及难点1.半企领的制图方法2.袖克夫的做法3.袖叉的做法4.袖山弧线必须与袖笼弧线相配套，领子必须与领圈弧线相配套。
教学方法及手段纺织服装职业技术学院服装系教案(21)教学容继续男衬衫的教学。
1.钮眼，钮扣的设计男装是左门襟，右里襟。
在左片纸样设计钮眼。
衬衫是竖眼。
2.标明用衬部位门里襟，袖叉，袖克夫，领子用衬3.画好切线。
4.加放缝份。
5.样片的纱向，布片属性。
1.画出男衬衫1:1的全部样片2.在卡纸上画出1:4的小图知识点及难点5.半企领的制图方法6.袖克夫的做法7.袖叉的做法8.袖山弧线必须与袖笼弧线相配套，领子必须与领圈弧线相配套。
纺织服装职业技术学院服装系教案(22)教学容学习泡泡袖女衬衫的制图。
