太阳能电池的工作原理
太阳能电池基本工作原理
太阳能电池基本工作原理
太阳能电池，又称太阳能光电池或光伏电池，是利用光电效应将太阳光转化为电能的装置。
其基本工作原理如下：
1. 光电效应：光电效应是指当光照射到物质表面时，光子能量被吸收，电子从物质中跃迁到导体能带中，产生电流的现象。
2. 半导体材料：太阳能电池一般采用半导体材料，如硅（Si）
或化合物半导体（如硒化铟镓，硒化铜铟锌等）。
半导体材料具有特殊的能带结构，当光照射到半导体上时，光子能量被吸收，激发半导体中的电子跃迁到导带中，产生电流。
3. P-N结构：太阳能电池一般采用P-N结构，即具有正（P型）和负（N型）电荷载体的区域。
在P-N结构中，阳极（P型）
富余电子，阴极（N型）富余空穴，形成电场。
光照射后，电子从P区跃迁到N区，被电场分离并产生电流。
4. 背电场：太阳能电池还有一个重要的设计是背电场结构。
在背电场结构中，阳极和阴极之间的电场将电子从阳极推向阴极，避免电子再次回到阳极，提高电池的效率。
5. 转化效率：太阳能电池的转化效率指光能转化为电能的比例。
转化效率受到多种因素的影响，如光照强度、光谱分布、温度等。
不同类型的太阳能电池具有不同的转化效率。
通过以上基本工作原理，太阳能电池将太阳能转化为直流电能，可以应用在太阳能发电系统、太阳能充电器等领域。
太阳能电池工作原理

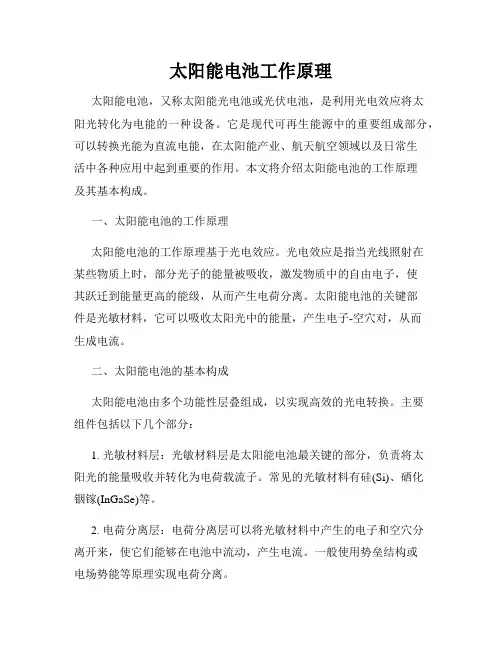

太阳能电池工作原理太阳能电池，又称太阳能光电池或光伏电池，是利用光电效应将太阳光转化为电能的一种设备。
它是现代可再生能源中的重要组成部分，可以转换光能为直流电能，在太阳能产业、航天航空领域以及日常生活中各种应用中起到重要的作用。
本文将介绍太阳能电池的工作原理及其基本构成。
一、太阳能电池的工作原理太阳能电池的工作原理基于光电效应。
光电效应是指当光线照射在某些物质上时，部分光子的能量被吸收，激发物质中的自由电子，使其跃迁到能量更高的能级，从而产生电荷分离。
太阳能电池的关键部件是光敏材料，它可以吸收太阳光中的能量，产生电子-空穴对，从而生成电流。
二、太阳能电池的基本构成太阳能电池由多个功能性层叠组成，以实现高效的光电转换。
主要组件包括以下几个部分：1. 光敏材料层：光敏材料层是太阳能电池最关键的部分，负责将太阳光的能量吸收并转化为电荷载流子。
常见的光敏材料有硅(Si)、硒化铟镓(InGaSe)等。
2. 电荷分离层：电荷分离层可以将光敏材料中产生的电子和空穴分离开来，使它们能够在电池中流动，产生电流。
一般使用势垒结构或电场势能等原理实现电荷分离。
3. 电子传导层：电子传导层用于传递光敏材料中产生的电子流，以便将其引导至外部电路中。
常用的材料有导电聚合物、金属氧化物等。
4. 空穴传导层：空穴传导层类似于电子传导层，负责传递光敏材料中产生的空穴流。
常用的材料有导电聚合物、氧化锌等。
5. 透明导电层：透明导电层位于太阳能电池的顶部，起到保护光敏材料和导电层不受外界环境的影响，并提供电流输出的通道。
常用的材料有氧化铟锡(ITO)等。
6. 基底/衬底：基底或衬底是太阳能电池的承载材料，通常由玻璃、聚合物或金属等组成。
它提供了电池的机械强度和结构支撑，并起到反射、传导等功能。
三、太阳能电池的工作过程当太阳光照射到太阳能电池上时，光子的能量被光敏材料吸收，产生电子-空穴对。
电荷分离层将电子和空穴分离，并引导它们流向电池的正负极。
太阳能电池工作原理
太阳能电池工作原理太阳能电池是一种利用太阳能将光能转化为电能的装置。
它是由多种半导体材料制成的，主要包括P型半导体和N型半导体。
太阳能电池的工作原理是基于光电效应。
一、光电效应光电效应是指当光照射到某些材料表面时，光子与材料相互作用，使得材料上的电子被激发出来。
这些被激发的电子可以通过导体传输，并产生电流。
光电效应是太阳能电池能够工作的基础。
二、工作原理太阳能电池通常由三个主要部分组成：P型半导体、N型半导体和PN结。
1. P型半导体：P型半导体中的杂质被称为“受主”，它的电子结构使得它的电子几乎被填满，带正电的空穴很多。
2. N型半导体：N型半导体中的杂质被称为“施主”，它的电子结构使得它的电子几乎全部被填满，带负电的自由电子很多。
3. PN结：PN结是由P型半导体和N型半导体材料直接接触而形成的结构。
在PN结的交界处，P区的电子和N区的空穴会发生复合，形成电子与空穴共存的区域。
当太阳光照射到太阳能电池上时，光子会穿过透明导电玻璃敲打到PN结上。
光子的能量被PN结中的电子吸收，使得电子跃迁到导带中，同时产生正电的空穴。
由于PN结上的电场作用，电子会被排斥到N区域，空穴会被排斥到P区域。
在电池外部连接的电路中，电子和空穴分别流动，形成电流。
这个电流在外部电路中产生功率，从而为电子设备供电。
三、优点和应用太阳能电池的工作原理使其具有以下优点：1. 环保：太阳能电池使用太阳能作为能源，不会产生任何污染物和温室气体。
2. 长寿命：太阳能电池一般具有较长的使用寿命，可持续发电多年。
3. 可再生：太阳能是无限可再生的能源，使太阳能电池成为一种可持续发展的能源选择。
太阳能电池广泛应用于以下领域：1. 太阳能发电系统：太阳能电池可以用于建造太阳能电站和太阳能屋顶发电系统，为城市和乡村提供清洁能源。
2. 充电设备：太阳能电池常用于户外应急充电设备，如太阳能充电器、太阳能手电筒等。
3. 航天应用：太阳能电池被广泛应用于航天器，为宇航员提供持续可靠的电能。
太阳能电池的工作原理
太阳能电池的工作原理太阳能电池的工作原理是指通过利用光电效应将太阳能转化为电能的过程。
太阳能电池在许多领域得到了广泛的应用，如太阳能发电和太阳能充电设备。
接下来，我将详细解释太阳能电池的工作原理，并分点列出其步骤。
1. 光电效应：光电效应是指在某些物质中，当光照射到物质表面时，会产生电子释放的现象。
这是太阳能电池工作的基础。
2. 太阳能电池的结构：太阳能电池通常由多个层叠在一起的半导体材料组成。
常见的太阳能电池结构包括PN结构、p-i-n结构和多结结构等。
3. 光吸收：太阳能电池的顶层是一层光吸收材料，通常由硅、硒化铟、碲化镉等材料构成。
这一层的作用是吸收太阳光中的能量。
4. 光电子释放：当太阳光照射到光吸收层上时，能量被吸收并激发了其中的电子。
这些激发的电子从原子中释放出来，形成电子空穴对。
5. 电子运动：激发的自由电子和空穴通过材料内部的电场开始运动。
这一电场是由太阳能电池内部的结构和电压差所产生的。
6. 分离和收集电子：在太阳能电池内部，电子和空穴会被电场分离。
自由电子在电场的作用下沿着电流方向运动，而空穴则沿着相反方向运动。
7. 电流输出：太阳能电池内部的电子和空穴通过外部电路传导，形成电流输出。
这样，太阳能电池就将光能转化为电能。
8. 扩散和再复合：为了保持太阳能电池的稳定性和效率，太阳能电池内部通常设置了扩散层和再复合层。
扩散层用于控制自由电子和空穴的扩散速度，而再复合层用于减少电子和空穴的再复合现象，从而增加电流输出。
总结起来，太阳能电池的工作原理是光电效应。
当太阳光照射到太阳能电池的光吸收层上时，光能被吸收并激发其中的电子，形成电子空穴对。
这些电子和空穴通过电场分离并传导到外部电路，形成电流输出。
通过这一过程，太阳能电池将太阳能转化为可利用的电能。
太阳能电池的工作原理不仅在理论上有重要意义，也在实际应用中具有广泛的应用前景。
太阳能电池的高效能转换和可再生能源的使用，为环保和可持续发展做出了重要贡献。
太阳能电池的工作原理
太阳能电池的工作原理
太阳能电池是一种将太阳光直接转化为电能的装置。
它是由多个光电效应相互连接而成的半导体晶体。
典型的太阳能电池是由硅材料制成的，其中掺杂了两种不同类型的杂质。
太阳能电池的工作原理可以简述为以下几个步骤：
1. 光吸收：当太阳光照射到太阳能电池表面时，光子与半导体晶体中原子相互作用，吸收光能，并将其传递给半导体晶格的电子。
2. 电子激发：被吸收的光子能量使得半导体晶体中的电子激发到较高的能级，从而形成光生电子-空穴对。
3. 分离电荷：经过激发的电子和产生的正空穴分别在半导体晶体的n区和p区积累，并且在两个区域之间形成电势差。
4. 电流流动：由于n区和p区之间的电势差，电子和正空穴开始从n区和p区流动，形成电流。
这个电流可以在外部电路中推动电子流动，并产生实际可用的电能。
需要注意的是，太阳能电池的效率取决于吸收太阳能光谱的范围。
目前，太阳能电池的效率仍然相对较低，因此科学家一直在研究和改进太阳能电池的设计和制造方法，以提高其效率并降低制造成本，以便更广泛地应用于能源产业中。
太阳能电池基本工作原理
太阳能电池基本工作原理太阳能电池的具体工作原理（光生伏特效应具体过程）如下：当太阳光照射至半导体表面时，半导体内部N区和P区中原子的价电子通过光辐射获取超过禁带宽度的能量（电子能级从价带增加至导带），脱离共价键的束缚。
由此，半导体内部产生非平衡状态的电子空穴对。
若非平衡电子空穴对在半导体内复合，并恢复至平衡状态，则该半导体不能将吸收的光能转化为电能，其吸收的光能被自身损耗，不能对外发电。
因此，要实现光电转换的目的，需在半导体中电子空穴对复合以前，将电子与空穴分离，使二者不能在半导体内直接复合。
半导体电子与空穴分离可依靠PN结空间电荷区的“势垒”电场实现。
半导体内电子空穴对被光激发产生后，立即被PN结内电场分离，电子被推向N区，空穴被推向P区，即N区具有过剩的电子，P 区具有过剩的空穴，由此，PN结两侧产产生与“势垒”电场方向相反的光生电动势。
由此类具有PN结的半导体制作成太阳能电池并外接负载后，光生电流从P区经过负载流至N区，负载即可输出功率。
N型半导体是指自由电子浓度远大于空穴浓度的杂质半导体，P 型半导体是指空穴浓度远大于电子浓度的杂质半导体。
当N型半导体和P型半导体接触时，在它们的交界处就出现电子和空穴的浓度差。
此时，电子和空穴都要从浓度高的地方向浓度低的地方扩散。
当N型半导体中的电子扩散到P型一边，N型半导体由于失去电子而带正电，P型半导体一边带负电。
这样，就在接触界面处建立起了一个电场，被称为内建电场，其内电场方向由N区指向P区。
内建电场使N型半导体中的少数载流子会沿着与电子扩散方向相反的方向进行漂移运动。
由于电子和空穴的电荷相反，所以多子扩散电流与少子漂移电流的方向正好相反。
随着多数载流子的扩散运动不断进行，相应一边失去的电荷也就越多；同时内建电场也因此不断增强，因此反向少子漂移电流被不断增加；最终空间电荷区内载流子的扩散电流与漂移电流将达到动态平衡。
太阳能电池基本原理
太阳能电池基本原理太阳能电池是将太阳能转化为电能的一种设备。
其基本原理是通过光电效应，将太阳光直接转化为电能。
下面将从几个步骤来阐述太阳能电池的基本原理。
一、光电效应光电效应是将光子能量转化为电子能量的过程。
当光子能量达到一定程度时，可以将电子从金属表面上释放出来，这个现象被称为“光电效应”。
光电效应是太阳能电池能够工作的基础。
二、半导体太阳能电池的主要材料是半导体。
半导体是介于导体和绝缘体之间的一类材料。
在太阳能电池中，半导体被掺杂成p型和n型材料。
p型半导体的材料中含有掺杂元素的空穴，n型半导体的材料中含有掺杂元素的自由电子，这种不同类型的半导体材料通过接触形成p-n结。
三、太阳能电池的原理当太阳光照射到太阳能电池上时，光子将经由计算机的帮助，穿过外表面玻璃接触到p-n结的p区。
此时，p型半导体材料中的空穴会将能量吸收，然后n型半导体中的自由电子会被激活，从而产生电流。
这样的过程就是太阳能电池的基本工作原理。
四、太阳能电池的制作太阳能电池的制作过程主要包括多个步骤，具体来说有以下几个步骤：（1）掺杂：尝试将半导体材料掺杂成p型和n型；（2）打沟槽：用磁力或者机械的方式在导体表面打沟槽，以便形成导线；（3）在导体表面涂抹：用具有导电性质的金属在导体表面形成电极；（4）密封：太阳能电池在制作完成后需要密封，以便保证其不会遭受氧化而失效。
总之，太阳能电池的基本原理是通过光电效应来转化太阳能为电能。
太阳能电池是一种高效的清洁能源，越来越多的人开始关注和使用太阳能电池，以减少对环境的影响。
简述太阳能电池工作原理
太阳能电池（也称为光伏电池）是一种将太阳光直接转化为电能的装置。
其工作原理基于光电效应，可以概括为以下几个步骤：
1. 光的吸收：太阳能电池通常由半导体材料制成，例如硅（Si）或多晶硅（polycrystalline silicon）。
当太阳光照射到太阳能电池表面时，光子（光的量子）被半导体材料吸收。
2. 电子激发：被吸收的光子会激发半导体材料中的电子。
这些激发的电子会获得足够的能量跃迁到导带中，离开原子核。
3. 电荷分离：在半导体材料中，导带中的自由电子和离子核形成一个电荷对。
由于材料的本征性质，电荷对会被分离，即自由电子会集中在导带中，而正离子核则留在原处。
4. 电流流动：分离的自由电子可以在导体中自由移动，从而形成电流。
太阳能电池内部的导线和电路将电流引导出来，可用于供电或储存。
5. 结电势：太阳能电池通常由多个P型和N型半导体材料层组成。
这些层之间形成PN结，产生内建电势。
内建电势可阻止自由电子和正离子再次结合，有利于维持电荷分离和电流流动。
6. 外部电路：在太阳能电池的正负极之间，通过外部电路，可以将产生的电流
流入所需的负载（如电灯、电器等）。
外部电路还可以将多个太阳能电池连接在一起，形成太阳能电池组，以获得更大的功率输出。
通过以上步骤，太阳能电池将太阳光转化为电能。
其关键是利用光子的能量激发半导体材料中的电子，从而产生电流。
太阳能电池的工作原理使其成为一种可再生的清洁能源技术，被广泛应用于太阳能发电系统和可再生能源领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
太阳电池吸收太阳光就能产生一般电池的功能。
但是和传统的电池不一样，传统电池的输出电压和最大输出功率是固定的，而太阳电池的输出电压、电流，功率则是和光照条件及负载的工作点关。
正因如此，要应用太阳电池来产生电力，必须了解太阳电池的电流-电压关系，及工作原理。
太阳光的频谱照度：
太阳电池的能量来源是太阳光，因此入射太阳光的强度(intensity)与频谱 (spectrum)就决定了太阳电池输出的电流与电压。
我们知道，物体置放于于阳光下，其接受太阳光有二种形式，一为直接（direct)接受阳光，另一为经过地表其它物体散射后的散射（diffuse)阳光。
一般情况下，直接入射光约占太阳电池接受光的80%。
因此，我们下面的讨论也以直接着实阳光为主。
太阳光的强度与频谱，可以用频谱照度（spectrum irradiance)来表达，也就是单位面积单位波长的光照功率(W/㎡um)。
而太阳光的强度（W/㎡),则是频谱照度的所有波长之总和。
太阳光的频谱照度则和测量的位置与太阳相对于地表的角度有关，这是因为太阳光到达地表前，会经过大气层的吸收与散射。
位置与角度这二项因素，一般就用所谓的空气质量（air mass, AM)来表示。
对太阳光照度而言，AMO是指在外太空中，太阳正射的情况，其光强度约为1353 W/㎡,约等同于温度5800K的黑体辐射产生的光源。
AMI是指在地表上，太阳正射的情况，光强度约为925 W/m2〇 AMI.5足指在地表上，太阳以45度角入射的情况，光强度约为844 W/㎡。
一般也使用AM 1.5来代表地表上太阳光的平均照度。
太阳电池的电路模型：
一个太阳电池没有光照时，它的特性就是一个p-n结二极管。
而一个理想的二极管其电流-电压关系可表为
其中I代表电流，V代表电压，Is是饱和电流，和VT=KBT/q0, 其中KB代表BoItzmann常数，q0是单位电量，T是温度。
在室温下，VT=0.026v。
需注意的是，P-n二极管电流的方向是定义在器件内从P型流向n型，而电压的正负值，则是定义为P 型端电势减去n型端电势。
因此若遵循此定义，太阳电池工作时，其电压值为正，电流值为负，I-V曲线在第四象限。
这里必须提醒读者的是，所谓的理想二极管是建立在许多物理条件上，而'实际的二极管自然会有一些非理想（nonideal)的因素影响器件的电流-电压关系，例如产生-复合电流，这里我们不多做讨论。
当太阳电池受到光照时，p-n二极管内就会有光电流。
因为p-n结的内建电场方向是从n型指向p型，光子被吸收产生的电子-空穴对，电子会往n型端跑，而空穴会往p型端跑，则电子和空穴二者形成的光电流会由n型流到p 型。
一般二极管的正电流方向是定义为由p型流到n型。
这样，相对于理想二极管，太阳电池光照时产生的光电流乃一负向电流。
而太阳电池的电流-电压关系就是理想二极管加上一个负向的光电流IL，其大小为：
也就是说，没有光照的情况，IL=0,太阳电池就是一个普通的二极管。
当太阳电池短路时，也就是V=0,其短路电流则为Isc=-IL.也就是说当太阳电池短路，短路电流就是入射光产生光电流。
若太阳电池开路，也就是你I=0，其开路电压则为:
图二、太阳电池的等效电路：（a）无，（b）有串联和分流电阻的情况。
这里必须强调的是，开路电压和短路电流时太阳电池特性的二个重要参数。
太阳电池输出的功率就是电流和电压的乘积：
很明显，太阳电池输出的功率并非是个固定值，它在某个电流-电压工作点达到最大值，而这最大输出功率Pmax，则可由dp/dv=0来决定。
我们可以推导得出最大输出功率Pmax时的输出电压为：
和输出电流为：
而太阳电池最大输出功率就是：
太阳电池的效率就是指太阳电池将入射光的功率Pin转换成最大输出电功率的比例，也就是：
一般的太阳电池的效率测量，都是使用pin=1000W/㎡的类似太阳光的灯光光源。
实验上，太阳电池的电流-电压关系并没有完全地遵循上诉的理论描述，这是因为光生伏特器件本身存在所谓的串联电阻(series resistance)和分流电阻 (shunt resistance)。
对于任何半导体材料，或是半导体与金属的接触，不可避免的都会有或多或少的电阻，它们就会形成光生伏特器件串联电阻。
另一方面，光生伏特器件的正负电极间，存在任何非经由理想P-n二极管的其它电流的通道，都会造成所谓的漏电流(leakage current)，例如器件中的产生-复合 (generation-recombination)电流，表面复
合（surface recombination)电流，器件的边缘隔离（edge isolation)不完全，和金属接触穿透结。
通常，我们用分流电阻（shunt resistance)来定义太阳电池的漏电流大小，也就是 Rsh=V/Ileak。
分流电阻越大，就表示漏电流越小。
如果考虑申联电阻 Rs和分流电阻Rsh，太阳电池的电流-电压关系则可写成：
我们还可以只用一个参数，就是所谓的填充因子（fill factor）,来同时概括串联电阻与分流电阻这两个效应。
定义为：
很明显，如果没有串联电阻，且分流电阻无穷大（没有漏电流）时，填充因子最大。
任何串联电阻的增加或分流电阻的减少，都会减少填充因子。
如此一来，。
太阳电池的效率就可以由三个重要参数：开路电压Voc、短路电流Isc、和填充因子FF来表达。
显然，要提高太阳电池的效率，则要同时增加其开路电压、短路电流（亦即光电流），和填充因子（亦即减少串联电阻与漏电流）。
开路电压与短路电流：
由前面的公式来看，太阳电池的开路电压是由光电流与饱和电池来决定。
从半导体物理的观点，开路电压就等于空间电荷区中电子和空穴间的Fermi能差。
至于理想P-n二极管的饱和电流，则可以用：
来表达。
其中q0代表单位电量，ni代表半导体的intrinsic载流子浓度，ND和NA各代表施主和受体主的浓度，Dn和Dp各代表电子和空穴的扩散系数，上面的表达式是假设 n -型区和 p -型区都很宽的情况。
一般使用 p -型基板的太阳电池， n -型区都非常浅，上面的表达式是须要修改的。
前面我们提到，当光照太阳电池时产生光电流，而光电流就是太阳电池电流-电压关系中的闭路电流，这里我们就光电流的由来，做一简单叙述。
载流子在单位时间单位体积中的产生率 (单位 m -3 s -1 ) 是由光吸收系数来决定，也就是
其中α代表光吸收系数，是入射光子强度 (或称为光子流量密度)， R 指反射系数，因此代表没有被反射的入射光子强度。
而产生光电流的主要三个机制为：少数载流子电子在 p -型区的扩散电流、少数载流子空穴在 n -型区的扩散电流、电子和空穴在空间电荷区的漂移电流。
因此光电流约可表达为：
其中L n各L p各代表 p -型区电子和 n -型区空穴的扩散长度，是空间电荷区的宽度。
归纳这些结果，可得到开路电压的简单表达式：
其中V rcc代表电子-空穴对的单位体积的复合率。
当然这是很自然的结果，因为开路电压就等于空间电荷区中电子和空穴间的 Fermi 能差，而电子和空穴间的 Fermi 能差就是由载流子产生率与复合率来决定。
