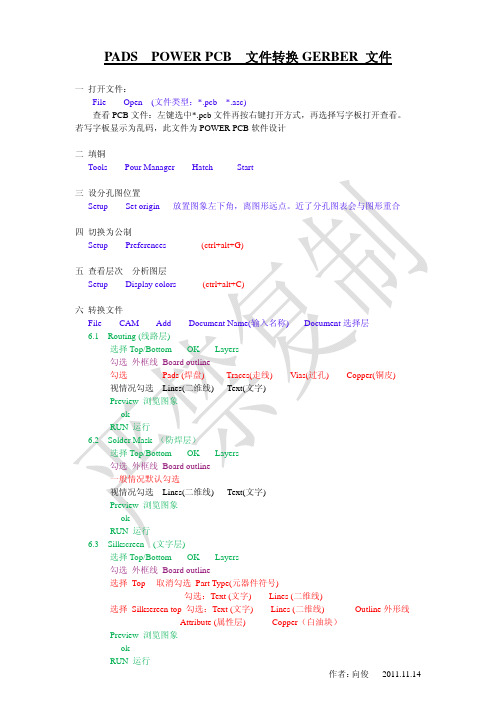

Pads各个版本PCB文件转换方法
pads转资料
一打开文件：File - - - Open (文件类型：*.pcb *.asc)查看PCB文件：左键选中*.pcb文件再按右键打开方式，再选择写字板打开查看。
若写字板显示为乱码，此文件为POWER PCB软件设计二填铜Tools - - - Pour Manager - - - Hatch - - - Start三设分孔图位置Setup - - - Set origin 放置图象左下角，离图形远点。
近了分孔图表会与图形重合四切换为公制Setup - - - Preferences (ctrl+alt+G)五查看层次分析图层Setup - - - Display colors (ctrl+alt+C)六转换文件File - - - CAM - - - Add - - - Document Name(输入名称)- - - Document选择层6.1 Routing (线路层)选择Top/Bottom- - - OK- - - Layers勾选外框线 Board outline勾选Pads (焊盘) Traces(走线) Vias(过孔) Copper(铜皮)视情况勾选Lines(二维线) Text(文字)Preview 浏览图象--- okRUN 运行6.2 Solder Mask （防焊层）选择Top/Bottom- - - OK- - - Layers勾选外框线 Board outline一般情况默认勾选视情况勾选Lines(二维线) Text(文字)Preview 浏览图象--- okRUN 运行6.3 Silkscreen (文字层)选择Top/Bottom- - - OK- - - Layers勾选外框线 Board outline选择 Top – 取消勾选 Part Type(元器件符号)勾选：Text (文字) Lines (二维线)选择 Silksereen top 勾选：Text (文字) Lines (二维线) Outline外形线Attribute (属性层) Copper（白油块）Preview 浏览图象--- okRUN 运行作者：向俊 2011.11.14(高级选项) - - - Units:Trailing 后省零 - - - Gerber文件am/default )ojects/CAM/ default )。

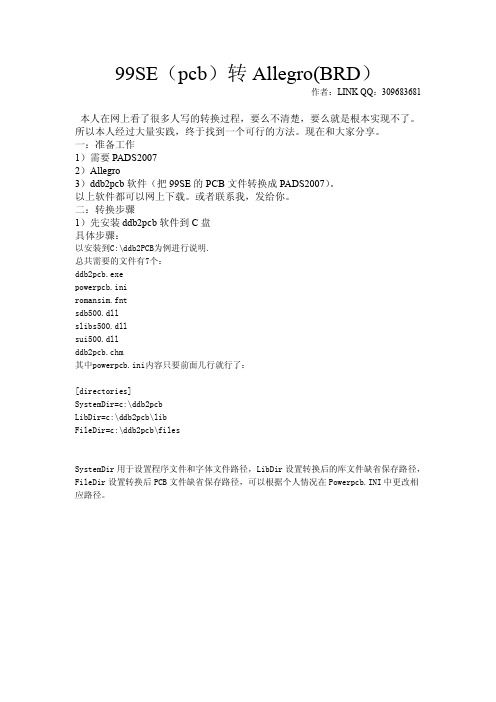

99SE(pcb)转Allegro(BRD)
99SE（pcb）转Allegro(BRD）作者：LINK QQ：309683681 本人在网上看了很多人写的转换过程，要么不清楚，要么就是根本实现不了。
所以本人经过大量实践，终于找到一个可行的方法。
现在和大家分享。
一：准备工作1）需要PADS20072）Allegro3）ddb2pcb软件（把99SE的PCB文件转换成PADS2007）。
以上软件都可以网上下载。
或者联系我，发给你。
二：转换步骤1）先安装ddb2pcb软件到C盘具体步骤：以安装到C:\ddb2PCB为例进行说明.总共需要的文件有7个：ddb2pcb.exepowerpcb.iniromansim.fntsdb500.dllslibs500.dllsui500.dllddb2pcb.chm其中powerpcb.ini内容只要前面几行就行了：[directories]SystemDir=c:\ddb2pcbLibDir=c:\ddb2pcb\libFileDir=c:\ddb2pcb\filesSystemDir用于设置程序文件和字体文件路径，LibDir设置转换后的库文件缺省保存路径，FileDir设置转换后PCB文件缺省保存路径，可以根据个人情况在Powerpcb.INI中更改相应路径。
点ADD选择你要转换的PCB文件。
最后点，转换。
成功可以发现目录下多了PADS2007的PCB文件，例如：2）利用PADS2007打开此文件。
打开可以看到你在99SE下的PCB。
然后点FILE--》EXPORT--》保存为文件。
选择保存目录后，出现选择，选择按OK。
就转换成需要的文件了。
注意这里的一定要选择2005的版本，以上的版本用Allgero打开会出错。
3）打开Allegro PCB软件。
在Allegro环境下，import(PADS PCB(*.asc文件))--->*.brd(注意看pads.ini文件是否对，不对的话，重新编辑此文件)。

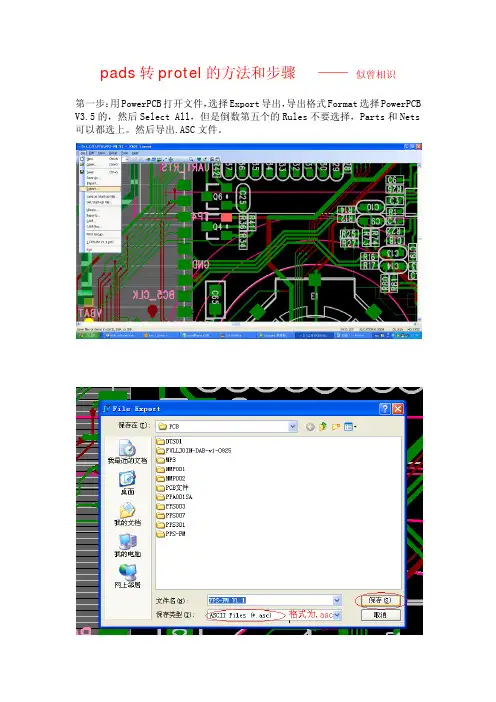

pads转protel的方法和步骤
pads转protel的方法和步骤——似曾相识
第一步：用PowerPCB打开文件，选择Export导出，导出格式Format选择PowerPCB V3.5的，然后Select All，但是倒数第五个的Rules不要选择，Parts和Nets 可以都选上。
然后导出.ASC文件。
第二步：打开Protel99se+sp6(我用的sp6,我不知道没有sp6能不能导入，好像是
不行的），
这里要注意，不是在Protel的的Document里面直接Import，这样就出现了很多人说导入进来了打开却说文件类型不对，然后一片白，什么都没有，那是因为这种操作是错误的。
正确的步骤是先new一个PCB文件，然后打开这个新的空白.pcb文件，再点File菜单的Import file，找到你刚才导出的ASC文件，选择打开，就会出现如下界面，剩下的就是等待导入和导入后的修正了。
导入文件
找到刚才从PADS导出的文件打开
导入后大部分都是正确的，但还是要仔细的核查一遍，有些地方的封装可能会出错，有些地方的焊盘孔可能没有通，有些地方的焊盘可能unplate。
不过这些相对于转换来说都是小问题了，相信用不了一会儿就可以解决了。
PADS PCB文件 转换 Altium 10 PCB 格式
第二步：设置转换的格式为 ASC 格式，点击保存
第三步：按图选择选项，注意 Teardrops 选项最好不要选择，否则有些时候在导入 Altium 的 转换过程非常缓慢，最后点击 OK 完成 PADS PCB 文件到 ASC 文件的格式转换。
第四步：打开 AD10 文件，选择打开选项
第五步：选择打开的类型为 PADS PCB file (*.asc)格式，之后将 PADS 转换完成的 ASC 格式的 文件打开，之后见下一步
第六步：NEXT
按图选择选项注意teardrops选项最好?要选择否则有些时候在导入altium的转换过程非常缓慢最后点击ok完成padspcb文件到asc文件的格式转换

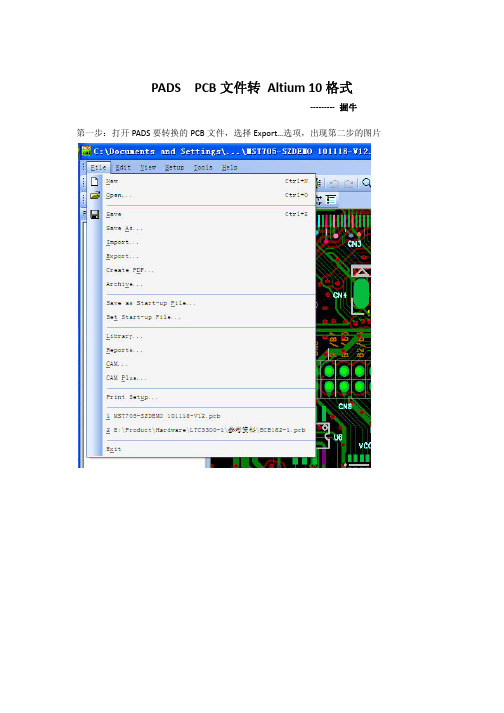

PADS PCB 文件转 Altium 10 格式
‐‐‐‐‐‐‐‐‐ 掘牛 第一步：打开 PADS 要转换的 PCB 文件，选择 Export…选项，出现第二步的图片
第七步：NEXT
接着 NEXT
接着 NEXT
接着 NEXT
接着 NEXT
接着 NEXT
接着 NEXT
转换中，等
[PCB系列之Allegro文件转Pads格式]
![[PCB系列之Allegro文件转Pads格式]](https://img.taocdn.com/s3/m/cf28b87c14791711cc7917a1.png)
PCB系列之All egro文件转P ADS格式XLBaymax整理
使用软件：Altium Designer10 Allegro16.6 PADS9.5
先看下allegro文件的预览图
步骤如下：打开Altium Designer10 ，File—Import wizard
选择Allegro文件类型，然后next
选择需要转换的allegro文件（brd格式），多个的话可以一起选，一起转换，选好之后点next
PCB层的映射，如果你觉得分配的不对，可以手工更改层，一般没问题，next
轮到PADS上场了，直接导入
文件类型选择PcbDoc，选择文件之后点打开就OK
大功告成，来看下最后的样子，转换之后有些地方属性可能有些不对，需要自行更改。
补充：
如果你在打开Altium Designer10 ，执行File—Import wizard之后是下图这样子的，不要急，你只是没装导入插件。
DXP—Plug-ins and updates,然后点Importers and Exporters 36plugs
可以挑选自己需要的插件进行安装，但是我这里选择install all，然后点apply即可，然后可以愉快的转文件了。

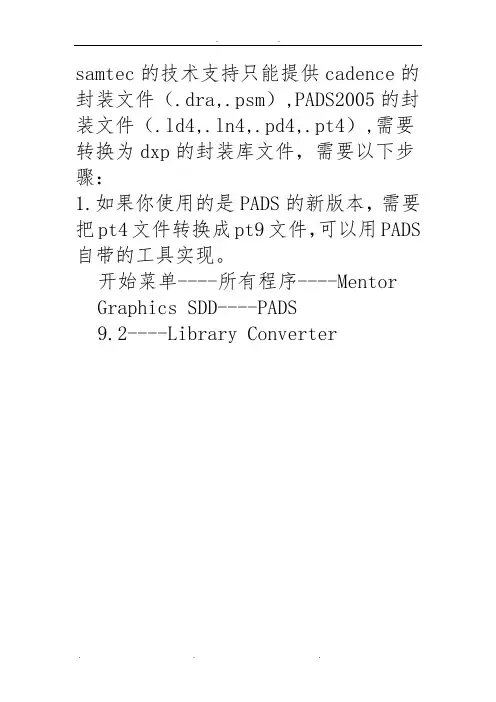

PADS封装库与Altium Designer封装转换
samtec的技术支持只能提供cadence的封装文件（.dra,.psm）,PADS2005的封装文件（.ld4,.ln4,.pd4,.pt4）,需要转换为dxp的封装库文件，需要以下步骤：1.如果你使用的是PADS的新版本，需要把pt4文件转换成pt9文件，可以用PADS 自带的工具实现。
开始菜单----所有程序----MentorGraphics SDD----PADS9.2----Library Converter点击Add Library选择需要转换的pt4文件，点击Convert就会自动生成pt9文件，其它的.ld4,.ln4,.pd4也会自动转换为相应的文件2.有了转换好的pt9文件，先要在PADS 的原理图库中和PCB库中添加这个文件：1)先在原理图中添加打开PADS logic，点击左上角的File，新建一个原理图文件保存文件在原理图库中添加上面生成的pt9文件。
点击File----Library出现下面对话框，点击Manage Lib List点击ADD，添加库文件选择刚才生成的文件点击OK，添加成功2)在PCB中添加库文件，打开PADS Layout。
添加库的步骤与原理图一模一样3.添加好库文件后，就需要放置器件1）在刚才保存的原理图中放置器件点击左上角的Add Part选择刚才添加的器件，点击Add放置完器件点击PADS Layout点击New会自动打开PADS Layout保存PCB文件然后PADS logic中会弹出对话框点击Design点击Send Net list弹出下面的对话框说明在PCB中添加成功打开PADS Layout会看到4.把原理图库和PCB库导出成dxp可识别文件1）原理图导出在PADS Logic中导出选择txt文件格式在弹出的对话框中选择Select All在Output Version 中选择PADS Logic 2005格式，点击OK完成2）PCB导出在PADS Layout 中导出选择保存为.asc文件在弹出的对话框中选择Select All在Fomat中选择PowerPCB V3.0,点击OK 完成。
PADS2007库转换为PADS 9.0以上库文件
PADS2007 库转换为 PADS 9.0 以上版本库文件操作步骤
关于 PADS 9.0 以上版本无法加载,PADS2007\2005 等低版本的 PCB 库文件时,刚开始我也不知 道如何操作,后面发现高版本自带一个库转换工具 步骤一 在开始程序里面找到这个并打开如下图工具
深圳市柏腾科技电子有限公司（）
如上图，把上面的库路径前面打勾 点下面 Convert 完成 退出，并打开新的软件，加载库路径就可以了 就这么简单，欢迎交流 QQ 群 1 （167715900）已满员 QQ 群 2 （168602409）
(柏腾科技）Professional PCB Layout, PCB Design Services,PCB 外包设计，PCB 设计，高速 PCB 设计
点 Add Library…
(柏腾科技）Professional PCB Layout, PCB Design Services,PCB 外包设计，PCB 设计，高速 PCB 设计
PDF created with pdfFactory Pro trial version
深圳市柏腾科技ssional PCB Layout, PCB Design Services,PCB 外包设计，PCB 设计，高速 PCB 设计
PDF created with pdfFactory Pro trial version
步骤二
(柏腾科技）Professional PCB Layout, PCB Design Services,PCB 外包设计，PCB 设计，高速 PCB 设计
PDF created with pdfFactory Pro trial version
深圳市柏腾科技电子有限公司（）
PADS(PCB)文件与Allegro(BRD)文件互转
laikelang 2009‐8‐21目录1PADS 文件导入Allegro 的步骤 ...................................................................................................................... 1 1.1 在PADS 软件中输出ASCII 文件 ....................................................................................................... 1 1.2 在Allegro 中输入ASCII 文件 ............................................................................................................. 2 2 Allegro 文件导入PADS 的方法 . (4)2.1 通过CAMCAD PCB Translator 软件进行转换 (4)2.2 通过Specctra 程序进行转换 (5)2.3 编写SKILL 程序进行转换 .................................................................................................................. 6 3 Allegro 文件导入PADS 的步骤 . (7)3.1 在PADS 软件中输出原始设计文件的ASCII 文件 (7)3.2 在Allegro 软件中更新ASCII 文件 (8)3.3 在PADS 软件中导入更新后的ASCII 文件 (9)1 PADS 文件导入Allegro 的步骤Allegro 程序有自带一个PADS IN 的接口，可以直接读取PADS 输出的PowerPCB V5.0版本ASCII 文件。
MentorPads2018转MentorWG2018.pdf
PowerPCB转Mentor Expedition过程
**************
1. 把需要转化的文件放在一个新的目录下（本文的PCB文件放在D:\demo下）
2. 用PowerPCB打开PCB文件:
3. 选用\File\Export,
选择保存的文件类型为HKP Files(*.hkp):
这时将弹出窗口
按Translate按钮后，转换完成：
这时，将在PCB所在目录下生成一个新的目录，目录名就是PCB文件名（本文生成的目录为D：\demo\preview）。
4. 启动Expedition PCB，选择\File\new,建立新的工程文件：
注意选择Netlist类型为“Keyin Netlist”，文件所在位置为PowerPCB Export的目录（本文生成的目录为D：\demo\preview）
5. 打开PCB文件，将会提示：
选确定即可。
6. Import PCB数据 ( \File\import\ASCII )
选择Source为从PowerPCB生成的目录（本文生成的目录为D：\demo\preview ），选择OK即可。
这时，Expedition PCB中就可以看到原来PowerPCB中的PCB图了：。
PADS封装库与Altium Designer封装转换
samtec的技术支持只能提供cadence的封装文件（.dra,.psm）,PADS2005的封装文件（.ld4,.ln4,.pd4,.pt4）,需要转换为dxp 的封装库文件，需要以下步骤：1.如果你使用的是PADS的新版本，需要把pt4文件转换成pt9文件，可以用PADS 自带的工具实现。
开始菜单----所有程序----MentorGraphics SDD----PADS9.2----Library Converter点击Add Library选择需要转换的pt4文件，点击Convert就会自动生成pt9文件，其它的.ld4,.ln4,.pd4也会自动转换为相应的文件2.有了转换好的pt9文件，先要在PADS 的原理图库中和PCB库中添加这个文件：1)先在原理图中添加打开PADS logic，点击左上角的File，新建一个原理图文件保存文件在原理图库中添加上面生成的pt9文件。
点击File----Library出现下面对话框，点击Manage Lib List点击ADD，添加库文件选择刚才生成的文件点击OK，添加成功2)在PCB中添加库文件，打开PADS Layout。
添加库的步骤与原理图一模一样3.添加好库文件后，就需要放置器件1）在刚才保存的原理图中放置器件点击左上角的Add Part选择刚才添加的器件，点击Add放置完器件点击PADS Layout点击New会自动打开PADS Layout保存PCB文件然后PADS logic中会弹出对话框点击Design点击Send Net list弹出下面的对话框说明在PCB中添加成功打开PADS Layout会看到4.把原理图库和PCB库导出成dxp可识别文件1）原理图导出在PADS Logic中导出选择txt文件格式在弹出的对话框中选择Select All在Output Version 中选择PADS Logic 2005格式，点击OK完成2）PCB导出在PADS Layout 中导出选择保存为.asc文件在弹出的对话框中选择Select All在Fomat中选择PowerPCB V3.0,点击OK 完成。
