altiumdesigner使用PCB向导来创建PCB详细过程
合集下载
Altium-Designer使用说明
编号：日期：Altium Designer 使用说明1.Altium Designer简介Altium Designer环境是一个软件集成平台，汇集了所有必要的工具来创建一个单一的应用程序中的电子产品开发完整的环境。
Altium Designer包括所有设计任务的工具：从原理图和HDL设计输入，电路仿真，信号完整性分析，PCB设计以及基于FPGA的嵌入式系统设计和开发。
这里主要介绍PCB设计。
2.创建PCB工程2.1PCB工程简介PCB工程是创建PCB图的基础，为了便于后续的设计绘图，往往需要在PCB工程中添加需要的元件库、封装库、原理图、PCB图。
2.2创建过程打开Altium Designer，依次单击>project>PCB project,创建一个PCB工程，保存这个工程，之后便可以将有关文件如原理图、封装图、PCB图等添加到工程中。
3.创建原理图库及封装库3.1创建元件原理图库a)元件原理图创建在建立好的PCB工程（PCB_Project1）上，单击右键显示如图1，建立一个元件图。
图1b)元件图绘制在已建好的元件图文件中，绘制所需的元件图，过程如下：在菜单栏中的place选项下，选择所需的基础形状，根据需要进行合理设置，以一个简单芯片绘制为例。
首先在place工具下找到矩形如图2所示：图2在图上根据需要调节矩形的形状、大小。
然后放置引脚，同样在place工具下找到pin选项，按Tab键对pin的属性进行设置。
如图3所示：图3使用空格键使pin调转方向，使得有四个白点的一端朝外。
绘制好图之后，对元件图的属性进行设置。
单击软件右下角的SCH图标。
如下图所示：得到如图4所示对话框：图4选择Edit图标可对元件属性进行设置。
根据需要完成设置之后，将文件保存在新建的工程目录下，方便选用。
或者建立一个自己的SCH Libraries。
3.2元件封装库元件封装绘制的过程中应该注意保证封装的引脚标号与原理图中引脚标号对应。
altium designer使用PCB向导来创建PCB详细过程解析
图3-15 执行了Validate Changes、Execute Changes后的对话框
• 5．单击Close按钮，目标PCB文件打开，并且 元件也放在PCB板边框的外面以准备放置。 如果设计者在当前视图不能看见元件，使用 热键V、D（菜单View → Fit Document）查看 文档。如图3-16所示。
图3-14 工程变更命令对话框
• 3．单击Validate Changes按钮，验证一下有无 不妥之处，如果执行成功则在状态列表 (Status)Check中将会显示 符号；若执行过 程中出现问题将会显示 符号，关闭对话框。 检查Messages面板查看错误原因，并清除所 有错误。 • 4．如果单击Validate Changes按钮，没有错 误，则单击Execute Changes按钮，将信息 发送到PCB。当完成后，Done那一列将被标 记。如图3-15所示。
图3-16 信息导入到PCB
• 6．PCB文档显示了一个默认尺寸的白色 图纸，要关闭图纸，选择Design → Board Options，在Board Options对话框取 消选择Design Sheet。
要使用PCB向导来创建PCB， 完成以下步骤：
• 1．在Files面板的底部的New from template单元单击PCB Board Wizard创建 新的PCB。如果这个选项没有显示在屏 幕上，单击向上的箭头图标关闭上面的 一些单元。 • 2．PCB Board Wizard打开,设计者首先看 见的是介绍页,点Next按钮继续。 • 3．设置度量单位为英制（Imperial）。 注意：1000 mils = 1 inch(英寸)、 1
• 5．在下一页，进入了自定义板选项。在本例 电路中，一个2 x 2 inch的板便足够了。选择 Rectangular并在Width和Height栏键入2000。取 消Title Block & Scale、Legend String 和 Dimension Lines 以及 Corner Cutoff 和 Inner Cutoff复选框如图3-9。单击Next继续。
• 5．单击Close按钮，目标PCB文件打开，并且 元件也放在PCB板边框的外面以准备放置。 如果设计者在当前视图不能看见元件，使用 热键V、D（菜单View → Fit Document）查看 文档。如图3-16所示。
图3-14 工程变更命令对话框
• 3．单击Validate Changes按钮，验证一下有无 不妥之处，如果执行成功则在状态列表 (Status)Check中将会显示 符号；若执行过 程中出现问题将会显示 符号，关闭对话框。 检查Messages面板查看错误原因，并清除所 有错误。 • 4．如果单击Validate Changes按钮，没有错 误，则单击Execute Changes按钮，将信息 发送到PCB。当完成后，Done那一列将被标 记。如图3-15所示。
图3-16 信息导入到PCB
• 6．PCB文档显示了一个默认尺寸的白色 图纸，要关闭图纸，选择Design → Board Options，在Board Options对话框取 消选择Design Sheet。
要使用PCB向导来创建PCB， 完成以下步骤：
• 1．在Files面板的底部的New from template单元单击PCB Board Wizard创建 新的PCB。如果这个选项没有显示在屏 幕上，单击向上的箭头图标关闭上面的 一些单元。 • 2．PCB Board Wizard打开,设计者首先看 见的是介绍页,点Next按钮继续。 • 3．设置度量单位为英制（Imperial）。 注意：1000 mils = 1 inch(英寸)、 1
• 5．在下一页，进入了自定义板选项。在本例 电路中，一个2 x 2 inch的板便足够了。选择 Rectangular并在Width和Height栏键入2000。取 消Title Block & Scale、Legend String 和 Dimension Lines 以及 Corner Cutoff 和 Inner Cutoff复选框如图3-9。单击Next继续。
AltiumDesignerPCB设计
图3-15 执行了Validate Changes、Execute Changes后的对话框
• 5．单击Close按钮，目标PCB文件打开，并且元件也放在PCB 板边框的外面以准备放置。如果设计者在当前视图不能看见 元件，使用热键V、D（菜单View → Fit Document）查看文档。 如图3-16所示。
图3-9 PCB板形状设置
• 6．在这一页允许选择板子的层数。例子中需要两 个Signal Layers，不需要Power Planes，所以将Power Planes下面的选择框改为0。单击Next继续。
• 7．在设计中使用过孔（via）样式选择Thruhole Vias only，单击Next。
• 11．PCB向导现在收集了它需要的所有的信息来创 建设计者的新板子。PCB编辑器将显示一个名为 PCB1.PcbDoc的新的PCB文件。
• 12．PCB文档显示的是一个空白的板子形状（带栅 格的黑色区域）。
• 13．选择View → Fit Board（热键V，F）将只显示板 子形状。
• 14．选择File → Save As来将新PCB文件重命名（用 *.PcbDoc扩展名）。指定设计者要把这个PCB保存在 设计者的硬盘上的位置，在文件名栏里键入文件名 Multivibrator.PcbDoc并单击保存按钮。
图3-10 设置线的宽度、焊盘的大小， 焊盘孔的直径，导线之间的最小距离
❖图3-11 定义好的一个空白的 PCB板形状
10．单击Finish按钮。 PCB Board Wizard已经设置完所 有创建新PCB板所需的信息。PCB编辑器现在将显 示一个新的PCB文件，名为PCB1.PcbDoc，如图3-11 所示。
• 3．单击Validate Changes按钮，验证一下有无不妥之处，如 果执行成功则在状态列表(Status)Check中将会显示 符号； 若执行过程中出现问题将会显示 符号，关闭对话框。检 查Messages面板查看错误原因，并清除所有错误。
• 5．单击Close按钮，目标PCB文件打开，并且元件也放在PCB 板边框的外面以准备放置。如果设计者在当前视图不能看见 元件，使用热键V、D（菜单View → Fit Document）查看文档。 如图3-16所示。
图3-9 PCB板形状设置
• 6．在这一页允许选择板子的层数。例子中需要两 个Signal Layers，不需要Power Planes，所以将Power Planes下面的选择框改为0。单击Next继续。
• 7．在设计中使用过孔（via）样式选择Thruhole Vias only，单击Next。
• 11．PCB向导现在收集了它需要的所有的信息来创 建设计者的新板子。PCB编辑器将显示一个名为 PCB1.PcbDoc的新的PCB文件。
• 12．PCB文档显示的是一个空白的板子形状（带栅 格的黑色区域）。
• 13．选择View → Fit Board（热键V，F）将只显示板 子形状。
• 14．选择File → Save As来将新PCB文件重命名（用 *.PcbDoc扩展名）。指定设计者要把这个PCB保存在 设计者的硬盘上的位置，在文件名栏里键入文件名 Multivibrator.PcbDoc并单击保存按钮。
图3-10 设置线的宽度、焊盘的大小， 焊盘孔的直径，导线之间的最小距离
❖图3-11 定义好的一个空白的 PCB板形状
10．单击Finish按钮。 PCB Board Wizard已经设置完所 有创建新PCB板所需的信息。PCB编辑器现在将显 示一个新的PCB文件，名为PCB1.PcbDoc，如图3-11 所示。
• 3．单击Validate Changes按钮，验证一下有无不妥之处，如 果执行成功则在状态列表(Status)Check中将会显示 符号； 若执行过程中出现问题将会显示 符号，关闭对话框。检 查Messages面板查看错误原因，并清除所有错误。
altium designer使用PCB向导来创建PCB详细过程
要使用PCB向导来创建PCB， 完成以下步骤：
• 1．在Files面板的底部的New from template单元单击PCB Board Wizard创建 新的PCB。如果这个选项没有显示在屏 幕上，单击向上的箭头图标关闭上面的 一些单元。 • 2．PCB Board Wizard打开,设计者首先看 见的是介绍页,点Next按钮继续。 • 3．设置度量单位为英制（Imperial）。 注意：1000 mils = 1 inch(英寸)、 1
图3-13 封装管理器对话 框
3.4导入设计
• 如果项目已经编辑并且在 原理图中没有任何错误， 则可以使用Update PCB命 令来产生ECO（Engineering Change Orders工程变更命 令），它将把原理图信息
更新PCB
• 将项目中的原理图信 息发送到目标PCB： • 1．打开原理图文件 Multivibrator.SchDoc。 • 2．在原理图编辑器 选择Design → Update PCB Document Multivibrator.PcbDoc 命令。工程变更命令 (Engineering Change Order)对话框出现。
图3-15 执行了Validate Changes、Execute Changes后的对话框
• 5．单击Close按钮，目标PCB文件打开，并且 元件也放在PCB板边框的外面以准备放置。 如果设计者在当前视图不能看见元件，使用 热键V、D（菜单View → Fit Document）查看 文档。如图3-16所示。
图3-9 PCB板形状设置
• 6．在这一页允许选择板子的层数。例子 中需要两个Signal Layers，不需要Power Planes，所以将Power Planes下面的选择 框改为0。单击Next继续。 • 7．在设计中使用过孔（via）样式选择 Thruhole Vias only，单击Next。 • 8．在下一页允许设计者设置元件/导线 的技术（布线）选项。选择Through-hole components选项，将相邻焊盘（pad)间 的导线数设为One Track。单击Next继续。 • 9．下一页用于设置一些设计规则，如线
用Altium-designer画PCB板教程
*
自动布线的结果
*
设计规则的检测
*
勾选DRC Error Markers项 选中
执行【Tools】|【Design Rule Check】命令
DRC运行结果显示：4处晶体管的焊盘间距违反了安全间距规则。
执行【Reports】|【Measure Primitives】命令，测量晶体管的焊盘间距。
执行【View】︱【Fit Document】命令显示整个板子和所有的元件
在PCB中放置元件：将光标放在元件上，按下左键不放，拖动元件到板子上。 拖动元件（或文字）时，可使用空格键来旋转元件。
元件的交互布局：使元件对齐和等间距的操作。 按住Shift键，左击选择4个电阻，点击元件放置工具箱中的 按钮， 使电阻上边对齐，点击工具箱中的 按钮，使4个电阻等间距。
设置度量单位为英制（Imperial） 继续
继续
选择使用的板轮廓，本实例使用自定义（Custom ）的板子尺寸。
继续
定义板宽度高度
定义板子尺寸为2×2 inch。注意：1 inch=1000mils
选择PCB板的层数
*
继续
03
01
02
过孔类型设置
*
过孔
继续
设置元件、布线的选项
直插式元件
*
教程
protel dxp
Altium designer
画PCB板
创建一个新的PCB文件：
*
Files标签
使用PCB向导，创建一个有最基本的板子轮廓的空白PCB。
激活Files标签
04
03
Files面板
New from Template
PCB Board Wizard
自动布线的结果
*
设计规则的检测
*
勾选DRC Error Markers项 选中
执行【Tools】|【Design Rule Check】命令
DRC运行结果显示：4处晶体管的焊盘间距违反了安全间距规则。
执行【Reports】|【Measure Primitives】命令，测量晶体管的焊盘间距。
执行【View】︱【Fit Document】命令显示整个板子和所有的元件
在PCB中放置元件：将光标放在元件上，按下左键不放，拖动元件到板子上。 拖动元件（或文字）时，可使用空格键来旋转元件。
元件的交互布局：使元件对齐和等间距的操作。 按住Shift键，左击选择4个电阻，点击元件放置工具箱中的 按钮， 使电阻上边对齐，点击工具箱中的 按钮，使4个电阻等间距。
设置度量单位为英制（Imperial） 继续
继续
选择使用的板轮廓，本实例使用自定义（Custom ）的板子尺寸。
继续
定义板宽度高度
定义板子尺寸为2×2 inch。注意：1 inch=1000mils
选择PCB板的层数
*
继续
03
01
02
过孔类型设置
*
过孔
继续
设置元件、布线的选项
直插式元件
*
教程
protel dxp
Altium designer
画PCB板
创建一个新的PCB文件：
*
Files标签
使用PCB向导，创建一个有最基本的板子轮廓的空白PCB。
激活Files标签
04
03
Files面板
New from Template
PCB Board Wizard
Altium Designer建工程
第二步：新建原理图框
第三步：新建PCB
第四步：工程建立完毕保存工程
第五步：保存工程，在File目录下找 到 Save All,保存PCB
第六步：保存原理图
第七步：保存自定义工程
Altium（前称Protel International Limited）有限公司由Nick Matrin于1985年在塔斯马尼 亚岛的霍巴特成立，用来开发基于计算机的软件来辅助进行印制电路板（PCB）设计。公司所推 出的第一套DOS版本PCB设计工具被澳大利亚电子行业广泛接受，到1986年中期，Altium公司开 始通过销售商向美国和欧洲出口设计包。随着PCB设计包的成功，Altium开始扩大产品范围，所 生产的产品包括原理图输入、PCB自动布线以及自动PCB元件布局软件。
谢谢观看
Altium Designer提供了唯一一款统一的应用方案，其综合电子产品一体化开发所需的所有必须 技术和功能。Altium Designer在单一设计环境中集成板级和FPGA系统设计、基于FPGA和分立处 理器的嵌入式软件开发以及PCB版图设计、编辑和制造。并集成了现代设计数据管理功能,使得 Altium Designer成为电子产品开发的完整解决方案－一个既满足当前，也满足未来开发需求的 解决方案。
《Altium Designer 15应用与PCB设计实例》是2016年国防工业出版社出版的书籍，作者是王伟、 张建兵、王建农。
《电子cad——altium designer》是2019年6月化学工业出版社出版的图书，本书根据电子CAD 课程实践性比较强的特点，采用理论与实践相结合的教学方法，每章以完成一个典型电路的电路 图设计任务为主线，把相关知识点融入完成该任务的整个过程中，从而体现工学结合的职业教学 特色。
Altium Designer 16电路设计 第十章 创建PCB元件封装
示。全部焊盘定位完毕，效果如图10-20所示。
图10-18 设置参考点
图10-19 定位焊盘2的坐标
图10-20 焊盘放置完毕
（4）绘制外形轮廓
元件封装的外形轮廓不仅使元件看起来与实物更加接近，更形象， 还能起到在印制板上占位的作用，得根据元件实物的外形情况确定其 形状及大小。 数码管绘制完毕后效果如图10-21所示。
图10-21 数码管封装绘制效果
话框中，设置好焊盘的孔径和外径大 小。焊盘的孔径依管脚粗细来确定， 在本例中，管脚粗细为0.5mm,则焊盘 的孔径应比实际管脚要大，一般大
0.2-0.3mm,故设置孔径为0.8mm。而
焊盘的外径可适当把握，一般设置为 孔径的两倍左右大小比较合适，可设 置为圆形和椭圆形。本例中，焊盘外 径的X值设置为2.5mm,Y值设置为
自己创建PCB元件封装一般有以下三种方法。一、向导法。此法
适用于外形和引脚排列比较规范的元件。二、手工法。此方适用于任
何元件，但操作比较复杂。
10.2创建PCB封装库文件
为便于文件的管理使用，PCB元件封装以库文件的形式存在，所以 在制作PCB元件封装之前，必须先创建一个PCB封装库文件，然后，在 此库中新建各种需要制作的元件封装。 选中菜单中【文件】→【新建】→【库】→【PCB元件库】命令， 如图10-1所示。即可创建一个默认名称为“Pcblib1.Pcblib”的库文件，然 后保存文件。也可根据需要对文件重命名，效果如图10-2所示。
图10-1 创建PCB封装库文件
图10-2
下面以创建一位数码管的封装为例分别介绍向导法和手工法制作PCB元件 封装的过程。
10.3 使用向导法创建PCB元件封装
向导法创建PCB元件封装的操作比较简单，只需要依照向导，一步 一步设置好相关参数及选项即可最后生成所需的元件封装。当然，在创 建之前，必须先获得对应元件的封装参数。
Altium Designer PCB编辑基础一
在“DataAcq51”工程中， 将板子外形设置为100mm×100mm 原点定在板子左下角
与原理图同步
原理图与PCB同步工具
可以将原理图中的更改导入到PCB中
在原理图编辑环境中，菜单“D - U” 在PCB编辑环境中，菜单“D - I” 对于新建的PCB文件，即是将整个原理图的内容导入PCB 在PCB编辑环境中，菜单“D - U” 封装错误 封装库未引用 封装中焊盘与元件引脚 不配对 元件标号重复或未设置 等等
如果觉得丝印层字符过大，可以使用“Find Similar Objects”（在对象上单击右 键）工具和PCB检视器（PCB Inspector）批量修改 根据电路结构，思考元件的大概布置，并粗略布局（以“DataAcq51”为例）
四个通道的信号调理和ADC电路可以上下并排放置在PCB左侧 MCU电源和串口可以放置在PCB右侧 100nF的电源去耦电容需要与芯片电源引脚尽量靠近，可以放置在电源引脚正下方的Bottom层 信号主要通过顶层布线，电源主要通过底层布线，注意模拟部分和数字部分布置分开
PCB规则分类
Electrical（电气规则）：安全间距、线网连接等 Routing（布线）：线宽、过孔形状尺寸、布线拓扑、布线层、封装出线等 SMT（表面贴装（贴片））：贴片元件焊盘的一些要求 Mask（掩膜）：阻焊和焊膏的扩展 Plane（内电层和铺铜）：内电层和铺铜与焊盘的连接方式 Testpoint（测试点） Manufacturing（加工）：孔、焊盘、丝印和阻焊的尺寸及相关关系 HighSpeed（高速信号）：串扰、线长、过孔数量等与高速信号相关的 Placement（放置）：元件放置和元件间距等 SignalIntegrity（信号完整新）：走线阻抗及高速信号的过冲、摆率等
与原理图同步
原理图与PCB同步工具
可以将原理图中的更改导入到PCB中
在原理图编辑环境中，菜单“D - U” 在PCB编辑环境中，菜单“D - I” 对于新建的PCB文件，即是将整个原理图的内容导入PCB 在PCB编辑环境中，菜单“D - U” 封装错误 封装库未引用 封装中焊盘与元件引脚 不配对 元件标号重复或未设置 等等
如果觉得丝印层字符过大，可以使用“Find Similar Objects”（在对象上单击右 键）工具和PCB检视器（PCB Inspector）批量修改 根据电路结构，思考元件的大概布置，并粗略布局（以“DataAcq51”为例）
四个通道的信号调理和ADC电路可以上下并排放置在PCB左侧 MCU电源和串口可以放置在PCB右侧 100nF的电源去耦电容需要与芯片电源引脚尽量靠近，可以放置在电源引脚正下方的Bottom层 信号主要通过顶层布线，电源主要通过底层布线，注意模拟部分和数字部分布置分开
PCB规则分类
Electrical（电气规则）：安全间距、线网连接等 Routing（布线）：线宽、过孔形状尺寸、布线拓扑、布线层、封装出线等 SMT（表面贴装（贴片））：贴片元件焊盘的一些要求 Mask（掩膜）：阻焊和焊膏的扩展 Plane（内电层和铺铜）：内电层和铺铜与焊盘的连接方式 Testpoint（测试点） Manufacturing（加工）：孔、焊盘、丝印和阻焊的尺寸及相关关系 HighSpeed（高速信号）：串扰、线长、过孔数量等与高速信号相关的 Placement（放置）：元件放置和元件间距等 SignalIntegrity（信号完整新）：走线阻抗及高速信号的过冲、摆率等
AltiumDesigner电路板设计详细教程
集成库的画法
（3）在TopoverLayer，绘制元件外形、放焊盘（PP）。
封装库设计
集成库的画法
（4）设置基准点：使元件在坐标的原点附近。
原点
注意：绘制完成后，按快捷键“VF”，数码管充满整个屏幕
封装库设计
集成库的画法
（5）修改封装名字：改成PPT要求的footprint名称（DIS）
电容RAD-0.1间距＝100mil＝2.54mm； 直插IC相邻管脚间距＝100mil=2.54mm。
※单位切换：“Q”。
封装库设计
元件封装的尺寸介绍
基础知识
封装库设计
对于封装库里没有的元件，必须精确绘制其封装， 才能把PCB设计完整。任何元件的封装错误都可以 导致所设计的电路板报废。绘制元件应注意：
电路板设计
基础知识
⑵ 常用元件所在的封装库名称
⑴ Miscellaneous Devices.IntLib:
包含常用的电阻、电容、二极管、三极管等的符号；
⑵ Miscellaneous Connectors.IntLib:
包含常用的接插器件等；
⑶ 厂家名称.IntLib:
包含各自厂家生产的元器件的符号和封装，可以在安装目录 下的“库”文件夹中找到。
基础知识 印刷电路板的基本知识
印刷电路板（ Printed Circuit Board, PCB ）
作用：安装、固定支撑各个实际电路元器件并利用 铜箔走线将各种元器件联接起来形成电流通路。
分类： 1.刚性电路板和柔性电路板； 2.酚醛树脂板、环氧树脂板、氮化铝板、碳化硅板等； 3.目前常用的电路板有单层、双面、四层板、六层板等。
如果有错误，则要把错误修改好，警告WARNING有时 可以忽略,ERROR不可以忽略。
altium designer使用PCB向导来创建PCB详细过程
a
1
要使用PCB向导来创建PCB ，完成以下步骤：
• 1．在Files面板的底部的New from template单元单击PCB Board Wizard创建新 的PCB。如果这个选项没有显示在屏幕 上，单击向上的箭头图标关闭上面的一 些单元。
• 2．PCB Board Wizard打开,设计者首先看 见的是介绍页,点Next按钮继续。
• 在原理图编辑器内，执行Tools→Footprint Manager命令，显示如图3-13所示封装管理器 检查对话框。在该对话框的元件列表 （Componene List）区域，显示原理图内的所 有元件。用鼠标左键选a 择每一个元件，当选8
图3-13 封装管理器对话
框
a
9
3.4导入设计
• 如果项目已经编辑并且在
• 2．在原理图编辑器 选择Design → Update
PCB Document
Multivibrator.PcbDoc 命令。工程变更命令 图3-14 工程变更命令对话框
(Engineering Change
Order) Changes按钮，验证一下有无 不妥之处，如果执行成功则在状态列表 (Status)Check中将会显示 符号；若执行过 程中出现问题将会显示 符号，关闭对话框 。检查Messages面板查看错误原因，并清除 所有错误。

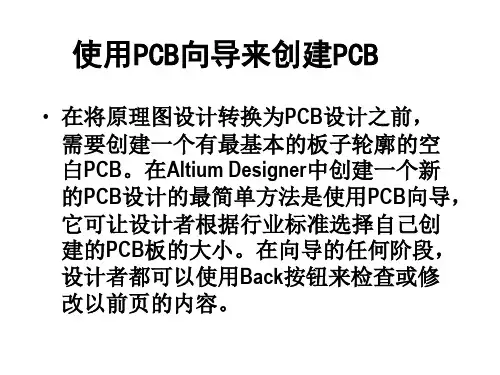

使用PCB向导来创建PCB
• 在将原理图设计转换为PCB设计之前， 需要创建一个有最基本的板子轮廓的空 白PCB。在Altium Designer中创建一个新 的PCB设计的最简单方法是使用PCB向导， 它可让设计者根据行业标准选择自己创 建的PCB板的大小。在向导的任何阶段， 设计者都可以使用Back按钮来检查或修 改以前页的内容。
