独立基础模板安装
基础模板制作安装
基础模板制作安装
（1）阶形独立基础模板
采用木模板时，每一台阶模 板由四块侧板拼钉而成，四块侧 板用木档拼成方框。上台阶模板 通过轿杠木，支撑在下台阶上， 下层台阶模板的四周要设斜撑及 平撑固定。
1-侧模；2-斜撑；3-木桩；4-铅丝
基础模板制作安装
芯模。
杯芯模
杯形独立基础模板
基础模板制作安装
杯芯模通常用木模来制作，有 整体式和装配式两种形式，整体式 芯模脱模较费事，装配式芯模脱模 时可先抽去抽芯板，脱模较容易。
具体构造如右图所示。
ห้องสมุดไป่ตู้
（a） 整体式 ( b )装配式
基础模板制作安装
（4）条形基础模板 条形基础模板一般由侧板、斜撑、平撑组成。侧板可用长条木板
混凝土结构施工
基础模板制作安装
基础模板制作安装
1. 基础模板制作安装
钢筋混凝土 基础施工
2. 基础钢筋的配料与安装 3. 基础混凝土浇筑与养护
4. 基础混凝土质量与安全检查
基础模板制作安装
2.1.1 混凝土基础的类型
基础模板制作安 装
2.1.2 基础模板的构造
2.1.3 基础模板的安装与拆
基础模板制作安装
1. 基础模板的特点 基础模板的特点是高度不大
但体积较大，基础模板一般利用 地基或基槽（坑）进行支撑，要 保证上下模板不发生相对位移。 若土质良好，基础的最下一级可 不用模板，直接原槽浇筑，这样 比较经济,但通常需要支设模板。
基础模板制作安装
2. 基础模板的构造 混凝土基础的形式有阶形独立基础、锥形基础、杯形独立
也可采用钢模板，具体构造如下图所示。

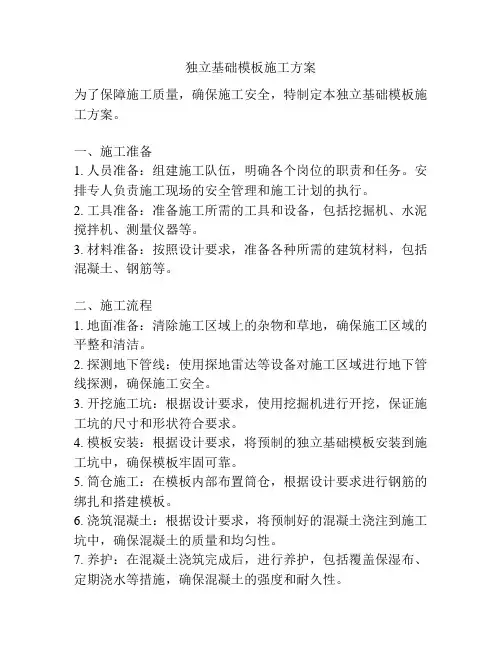

独立基础模板施工方案
独立基础模板施工方案为了保障施工质量，确保施工安全，特制定本独立基础模板施工方案。
一、施工准备1. 人员准备：组建施工队伍，明确各个岗位的职责和任务。
安排专人负责施工现场的安全管理和施工计划的执行。
2. 工具准备：准备施工所需的工具和设备，包括挖掘机、水泥搅拌机、测量仪器等。
3. 材料准备：按照设计要求，准备各种所需的建筑材料，包括混凝土、钢筋等。
二、施工流程1. 地面准备：清除施工区域上的杂物和草地，确保施工区域的平整和清洁。
2. 探测地下管线：使用探地雷达等设备对施工区域进行地下管线探测，确保施工安全。
3. 开挖施工坑：根据设计要求，使用挖掘机进行开挖，保证施工坑的尺寸和形状符合要求。
4. 模板安装：根据设计要求，将预制的独立基础模板安装到施工坑中，确保模板牢固可靠。
5. 筒仓施工：在模板内部布置筒仓，根据设计要求进行钢筋的绑扎和搭建模板。
6. 浇筑混凝土：根据设计要求，将预制好的混凝土浇注到施工坑中，确保混凝土的质量和均匀性。
7. 养护：在混凝土浇筑完成后，进行养护，包括覆盖保湿布、定期浇水等措施，确保混凝土的强度和耐久性。
三、安全措施1. 施工现场设置警示标识，明确施工区域和禁止入内区域。
2. 施工人员必须佩戴安全帽、安全鞋等个人防护装备，严禁穿拖鞋、裸露脚趾等不得佩戴的物品。
3. 施工现场必须设置安全防护网和警示标语，确保施工现场的安全。
4. 在模板安装和混凝土浇筑时，必须设置支撑和固定设备，确保模板和施工坑的稳定和安全。
四、施工质量控制1. 施工现场应有专人负责监督施工过程，确保施工质量符合设计要求。
2. 在模板安装前，必须进行检查和测量，确保模板的尺寸和位置符合要求。
3. 在混凝土浇筑前，必须进行试块制作和试验，确保混凝土的强度达到设计要求。
4. 在混凝土浇筑过程中，应使用振捣机对混凝土进行振捣，确保混凝土的密实性和均匀性。
以上就是本独立基础模板施工方案的主要内容，为了保证施工质量和安全，请各相关人员严格按照施工方案执行。
独立基础模板工程技术交底
技术交底记录
编 号
工程名称
交底日期
施工单位
分项工程名称
交底提要
独立基础模板工程施工的技术要求和注意事项；
交底内容：
3.4用长钢管在螺杆边按水平方向放好。
3.5用双眼卡、螺帽、扳手把钢管扣紧（不要太紧）。
3.6在短钢管上部用长钢管沿水平方向把短钢管连成整体。
3.7再用短钢管把长钢管按1m间距对拉好。长钢管之间的距离根据梁大小来确定。
3、木方进场后必须全数用压刨刨平，做成整齐的50x10、班组每天劳动力必须上报项目部，项目部安排计划以对进度控制。
二、施工工艺：
1、工艺流程：放样→定位钢筋→基础承台梁侧板支设、加固→自检合格→监理验收。
2、独立基础侧模支设：
2.1 将加工好的基础板模板按照垫层所放基础边线依次摆放。
4.3模板拆除时必须按照规定进行，不得硬砸硬翘，拆除时不得破坏混凝土的棱角。
4.4拆除完成后各种材料应该按照规定码放成堆，及时吊走，模板、木方上的钉子必须拔除，不得出现“朝天钉”的情况。
三、质量标准：
1、模板及其支架应具有足够的承载力，刚度和稳定性，能可靠的承受浇筑混凝土的重量、侧压力以及施工荷载，木板的拼缝不得漏浆。
交底内容：
四、注意事项：
1、支模架搭设必须横平竖直，该拉的杆子必须拉起，不得有断拉情况。
2、锯模板的人必须有丰富的锯板经验，眼睛视力要好，锯板时手应拿稳。锯片质量要好，这样板更加容易锯直，且边上不会起毛。
3、模板锯割尺寸比标准尺寸大1mm，再用平刨修平。
4、搭设支模架的操作人员每人必须配备一根标尺，第一道通常钢管高出基础梁面15cm搭设，第二道钢管架设在第一道钢管上面，不允许两个方向的钢管交错混接。
独立基础模板工程技术交底
独立基础模板工程技术交底一、项目概述独立基础模板工程是指在建筑施工过程中，为了确保建筑物的稳定性和安全性，采用的一种基础施工方法。
本文将详细介绍独立基础模板工程的技术要求、施工流程以及注意事项。
二、技术要求1. 材料选择独立基础模板工程中常用的模板材料有钢模板、木模板和塑料模板等。
根据具体的工程要求和预算限制，选择合适的模板材料。
2. 模板设计独立基础模板工程的模板设计应符合相关国家标准和规范要求。
模板设计应考虑基础的形状、尺寸、荷载等因素，确保模板的稳定性和承载能力。
3. 施工工艺(1) 模板安装：根据模板设计图纸，按照施工顺序进行模板安装。
确保模板的水平度和垂直度。
(2) 钢筋绑扎：在模板安装完成后，根据设计要求进行钢筋绑扎工作。
注意钢筋的位置、间距和连接方式。
(3) 浇筑混凝土：在钢筋绑扎完成后，进行混凝土浇筑工作。
浇筑过程中应注意混凝土的均匀性和充实度。
(4) 模板拆除：混凝土达到规定的强度后，进行模板拆除工作。
拆除过程中应注意不损坏混凝土结构。
4. 质量控制在独立基础模板工程的施工过程中，应进行严格的质量控制。
包括模板的安装质量、钢筋绑扎质量、混凝土浇筑质量等。
必要时，可以进行抽样检测和实验室测试，确保工程质量符合要求。
三、施工流程1. 准备工作(1) 制定施工方案和施工计划。
(2) 采购所需的材料和设备。
(3) 组织施工人员，进行安全培训。
2. 模板安装(1) 根据设计图纸和施工方案，进行模板的安装工作。
(2) 检查模板的水平度和垂直度，确保安装质量。
3. 钢筋绑扎(1) 根据设计要求，进行钢筋的绑扎工作。
(2) 检查钢筋的位置、间距和连接方式，确保绑扎质量。
4. 混凝土浇筑(1) 在钢筋绑扎完成后，进行混凝土浇筑工作。
(2) 控制混凝土的均匀性和充实度，确保浇筑质量。
5. 模板拆除(1) 在混凝土达到规定强度后，进行模板的拆除工作。
(2) 注意拆除过程中不损坏混凝土结构。
6. 清理整理(1) 清理施工现场，保持整洁。
独立基础施工精选全文完整版
可编辑修改精选全文完整版独立基础施工1、独立承础模板安装前先复核基坑垫层标高及中心线位置，并将各主轴线投测到砼垫层上，分出各细部尺寸。
模板必须支撑牢固，防止变形，侧模斜撑的底部应加设垫木。
独立基础模板每一台阶模板由四块侧板拼钉而成，其中两块侧板的尺寸与相应的台阶侧面尺寸相等；另两块侧板长度应比相应的台阶侧面长度大150～200mm，高度与其相等。
四块侧板用木枋拼成方框。
上台阶模板的其中两块侧板的最下一块拼板要加长（轿杠木），以便搁置在下层台阶模板上，阶形基础模板的四周要设斜撑及平撑。
斜撑及平撑一端钉在侧板的木档上；另一端顶紧在木档上。
2、地梁模板安装时，先按测量控制线安装地梁底模板，应支撑牢固，侧模板安装后在其内侧按标高弹出地梁面的控制线。
3、钢筋绑扎前先弹出钢筋位置线，以确保钢筋绑扎位置的准确性。
柱子插筋应准确预埋，并在独立基础上口200mm处焊接定位箍。
4、基础及地梁部分采用C30 P8，基础砼浇筑时按每一台阶高度内分层一次连续浇筑完成，摊铺均匀，振捣密实，每一台阶浇筑完后台阶部分表面随即原浆抹平。
5、模板在砼浇筑后24小时拆除，拆模时不能用力过猛，拆下来的料具要及时运走。
6、砼浇筑完毕后采用湿润薄膜覆盖进行养护，养护时间不少于7昼夜。
基础施工完毕后，回填土应分层夯实回填至设计标高，压实度不小于94%，每层厚度250mm，人工夯实时不大于200mm，每层至少夯击3遍。
土方回填由人工、机械配合进行，回填至独立基础周边50cm时，先将周围填土夯实，在不损坏独立基础的前提下，人工用木夯将基础边填土夯实。
7、构造柱模板施工：构造柱制作模板前应将原钢筋、混凝土表面的杂屑、灰砂清理冲洗干净。
钢筋验收合格后方可封柱模，接缝要严密，确保模板不漏浆。
构造柱钢管扣件夹箍要牢固，不得有松动现象。
8、浇灌构造柱混凝土前，必须将砖砌体和模板浇水湿润，并将模板内的落地灰、砖渣等清除干净。
9、构造柱混凝土分段浇灌时，在新老混凝土接槎处，须先用水冲洗、润湿，再铺10-20mm厚的水泥砂浆（用原混凝土配合比去掉石子），方可继续浇灌混凝土。

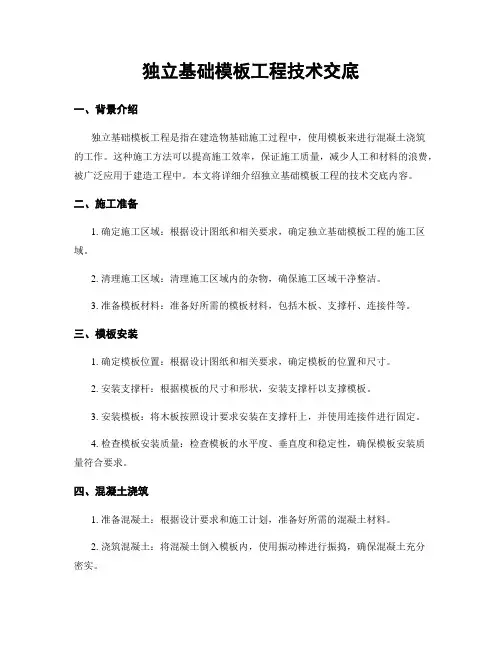

独立基础模板工程技术交底
独立基础模板工程技术交底一、背景介绍独立基础模板工程是指在建造物基础施工过程中，使用模板来进行混凝土浇筑的工作。
这种施工方法可以提高施工效率，保证施工质量，减少人工和材料的浪费，被广泛应用于建造工程中。
本文将详细介绍独立基础模板工程的技术交底内容。
二、施工准备1. 确定施工区域：根据设计图纸和相关要求，确定独立基础模板工程的施工区域。
2. 清理施工区域：清理施工区域内的杂物，确保施工区域干净整洁。
3. 准备模板材料：准备好所需的模板材料，包括木板、支撑杆、连接件等。
三、模板安装1. 确定模板位置：根据设计图纸和相关要求，确定模板的位置和尺寸。
2. 安装支撑杆：根据模板的尺寸和形状，安装支撑杆以支撑模板。
3. 安装模板：将木板按照设计要求安装在支撑杆上，并使用连接件进行固定。
4. 检查模板安装质量：检查模板的水平度、垂直度和稳定性，确保模板安装质量符合要求。
四、混凝土浇筑1. 准备混凝土：根据设计要求和施工计划，准备好所需的混凝土材料。
2. 浇筑混凝土：将混凝土倒入模板内，使用振动棒进行振捣，确保混凝土充分密实。
3. 控制浇筑速度：控制混凝土的浇筑速度，避免浮现冷缝或者空洞。
4. 清理边角料：及时清理混凝土边角料，保持施工区域的整洁。
五、模板拆除1. 混凝土强度达到要求：待混凝土强度达到设计要求后，方可进行模板拆除工作。
2. 拆除模板：先拆除模板的连接件，然后逐个拆除木板和支撑杆。
3. 清理施工区域：拆除模板后，及时清理施工区域内的杂物和残留物。
六、安全注意事项1. 施工人员必须穿戴好安全防护装备，如安全帽、防护眼镜、手套、安全鞋等。
2. 施工现场必须设置明显的安全警示标志，确保施工区域的安全。
3. 严禁在模板安装和混凝土浇筑过程中进行乱丢乱堆材料的行为。
4. 施工人员必须熟悉操作规程，严格按照操作要求进行施工，确保施工质量和安全。
七、质量控制1. 施工过程中，严格按照设计要求和施工规范进行操作，确保施工质量符合要求。
基础模板安装
技术交底单
施工单位：XXXX公司填发日期：年月日
建设单位
单位工程名称
模板工程
工程部位
基础模板安装
接受交底人
交
底
内
容
技术交底内容：①设计图纸特殊要求，②施工规范要求，③质量检验标准
一、设计图纸特殊要求
1、基础梁底设置100厚泡沫板。
2、本工程独立基础采用木模板。
二、施工准备
1、材料准备：15mm后多层板；50×100mm方木；12mm的对拉螺栓，双边套丝扣；
2、重复使用的模板应始终保持其表面平整、形状准确，不漏浆，有足够的强度和刚度。
四、模板安装
1、模板安装前在相应位置弹出承台边线，地梁边线，柱边线等。
2、根据相应部位尺寸配置模板，并刷脱模剂。
3、根据放线位置及模板厚度固定定位压脚板。
4、在相应位置安装模板。
5、使用对拉螺栓，斜撑等方式加固模板。
五、质量检验
水性脱模剂。
2、机具准备：木工圆锯，木工平刨，压刨，手提电锯、手提压刨，打眼电钻，线坠，靠尺板，方尺，铁水平，翘棍等。
三、木模板制作
1、木模在施工现场制作，木模与混凝土接触的表面应平整、光滑，多次重复使用的木模应在内侧加钉薄铁皮。木模的接缝可做成平缝、搭接缝或企口缝。当采用平缝时，应采取措施防止漏浆。木模的转角处应加嵌条或做成斜角。
项目置
5
钢尺检查
底模上表面标高
±5
水准仪或拉线、钢尺检查
截面内部尺寸
基础
±10
钢尺检查
柱、梁
+4、-5
钢尺检查
层高垂直度
不大于5m
3
经纬仪或吊线、钢尺检查
大于5m
基础模板的安装与拆除施工工艺标准
基础模板的安装与拆除建筑物的混凝土基础形式有阶形独立基础、杯形独立基础及条形基础等形式。
基础模板的构造及其支拆方法随着其形式的不同而有所不同。
常用的基础模板有木模板、定型木定型模板、胶合板模板，以及砖模、土模、竹帘模等。
本工地标准适用于混凝土基础木模板安装与拆除工程。
一、材料要求1、木材：1）木材材质不宜于III等材。
不得采用有脆性、严重扭曲和受潮后容易变形的木材。
2）侧模板厚度20~30mm。
3）木档用料尺寸见表1。
木档用料尺寸表13、脱模剂脱模。
二、主要机具设备圆锯、压刨、手锯、电钻、水平尺、钢卷尺、大锤等。
三、作业条件1、混凝土垫层表面平整，清扫干净，标高检查合格。
四周有足够的支空间。
2、校核轴线，放出模板边线及标高。
3、基础钢筋、预埋管件已安装，隐蔽工程已验收。
4、向操作人员进行技术交底。
5、按照配板设计结合施工流水段的划分，备齐模板并规格堆放。
四、施工操作工艺1、模板构造1）阶形基础模板每一阶模板由4块侧板拼钉而成，其中两块侧板的尺寸与相应的台阶侧面尺寸相等，另两块侧板长度则大150~200mm，4块侧板用木档拼成方框。
上台阶模有两块侧板的下部一块拼板加长，搁置在下台阶模板上。
上、下台阶模的四周设置斜撑和水平撑支撑牢固。
2）杯形基础模板其构造与阶形基础模板相似，只是在杯口位置设置杯口芯模。
杯芯模有整体式和装配式两种。
整体式芯模用木板和木档根据杯口尺寸钉成一个整体，在底部的对角十字木档上绑8号铁线，以便于芯模脱模。
装配式芯模由4个木板钉成的角模组成，每侧设一块活动抽芯板。
杯芯模的高度（轿杠底到下口）应比柱插入杯口内的设计深度大30~50mm，以便于安装柱子时调整杯底标高。
杯芯模两侧钉上木轿杠，以便于搁置在上阶模板上。
3）条形基础模板条形基础由侧板、平撑、斜撑等组成，侧板用长条木板加钉竖向木档，或由短木板加钉模向木档拼制而成。
平撑和斜撑钉在木桩（或垫木）与木档之间。
2、工艺流程1）杯形独立基础模板安装弹线→侧板拼接→组拼各阶模板→涂刷脱模剂→下阶模板安装→上阶模板安装→杯口芯模安装。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
、模板接缝处应严密，缝隙应妥善堵塞或钉好油毡条，缝隙最大宽度不应超过1.5mm。
、模板与混凝土的接触面，应清理干净并采取防止粘结措施。
、允许偏差项目
项次
项目
允许偏差（mm）
单层、多层
高层框架
1
轴线位移
5
52Leabharlann 标高±5+2，-5
3
截面尺寸
±10
±10
4
相邻两板表面高低差
2
2
2、保证措施
模板安装应认真熟悉图纸，遵守操作规则，基础模板安装就位后，应及时检查截面尺寸及轴线位置。
、模板应加固牢靠，模板及支架受力要求明确、合理，并遵循施工组织设计。
、在混凝土浇捣过程中，应安排专人保护模板和支撑。
四、安全要求与产品保护
1、支模应按工序施工，上一道工序未固定前，不能进行下一道工序。支模过程中，如需中途停歇，应将支撑、搭头板钉牢。
2、不得用重物冲击模板，不准在吊帮的模板上搭脚手板，保证模板的严密牢固和位置、尺寸准确。
3、模板拆除时间应经施工技术人员同意，并应及时清理堆放，防止铁钉扎伤。
4、模板安装完应经质检员、安全员、施工技术人员等共同检查，符合要求后，方可浇捣混凝土。
五、养护：在浇捣混凝土前，应安排专人对模板进行养护。
施工技术交底
工程名称
濉河小区（一）9#楼
交底日期
2006年4月日
接受交底班组
模板工班：
交底人
交底项目
基础模板安装
一、准备工作
1、材料
、模板：钢模、木模厚25mm，50×100方木。
、铁钉、铁线（16#）等。
2、作业条件
、混凝土垫层已浇筑完毕，条形基础钢筋、柱插筋等已验收。
、基础样已放出，标高、轴线等已做好交底。
二、操作工艺
1、模板制作安装前应根据有关结构图，确定下料尺寸后再进行拼装，模板拼缝严密。
2、基础模板安装根据已弹出纵横轴线和边线标高，经复查无误后，方可进行安装，阶梯形基础应先立下层模板，支牢后再安装上层模板，模板外侧上下标高符合图纸要求。
三、质量标准及保护措施
1、质量标准
、保证项目：模板及其支架必须具有足够的强度、刚度和稳定性；其支撑部分应有足够的支撑面积。
