第四节除氧给水热控安装一、工程概况1.工程范围广东河源电厂一期工程2×600MW机组的除氧给水热控安装共分6个分部工程18个单项工程。
（1）控制系统盘柜。
（2）就地控制仪表和阀门。
（3）附属设备安装。
（4）电缆敷设。
（5）仪器仪表调试。
2.工程特点本工程特点为：本系统采用DCS集中控制。
3.主要工程量主要工程量见表3-5-17。
表3-5-17 主要工程量主要施工方案有：（1)DCS盘柜安装。
（2)DCS盘柜由ABB公司供货。
放置在集控楼电子间内集中布置，电缆通过槽盒（采用400mm×100mm）进入盘柜。
（3）仪表管敷设:1）领取材料并运至组装平台，将各种材料证明交质检员存档。
2）仪表管外表无裂痕，伤痕和严重腐蚀等缺陷。
3）检查仪表管的平直度，不直的进行调直。
4）导管连结全部采用亚弧焊接。
仪表管敷设应尽量减少弯头，交叉及接口，布置在不受机械损伤的地方，敷设路径尽可能短，并保持一定坡度。
差压管路应大于1：12，其它管路应大于1：100。
三、劳力组织与施工大事记（1）劳力组织见表3-5-18。
表3-5-18 劳力组织峰估计在70人左右（2）施工大事记见表3-5-19。
表3-5-19 施工大事记（1）问题：除氧器温度计两支底座不合适。
分析：除氧器出厂时温度计带好底座M27×2mm，插深300mm,业主订货的型号为WZPKD2-05-3100A480A300 内配φ5mm铠芯。
该温度计与厂供底座不匹配。
处理：发工程联系单告知业主该问题。
业主答复：可以改造套管。
将原温度套管锯下底座，用φ18×2mm的不锈钢管焊接在带螺纹的那段套管。
（2）问题：电泵、气泵本体上厂供温度计安装后容易被外力破坏损坏。
分析：电泵厂供温度计保护管为φ6mm、φ8mm的，且套管的厚度太小，稍微用力温度计很容易损坏。
处理：从仓库开箱时候发现该温度计容易被外力破坏。
安装时间不易过早，可以选择在电泵油循环结束和泵的中低压给水管道完后安装。
热控盘柜安装施工
目录
一、适用范围
二、编制依据
三、设备及材料要求
四、主要施工机具
五、作业条件
六、安装施工工艺
七、质量标准
八、安全措施
一、适用范围：
该作业指导书适用用热控盘、DCS机柜、仪表配电柜等的安装
二、编制依据：
1、设计院设计的图纸
2、火电施工质量检验及评定标准第五篇热工仪表及控制装置。
三、设备及材料要求
1、设备和材料均符合国家或部分颁发现行技术标准，符合设计要求，
并有出厂合格证，设备应有铭牌，并注明厂家名称、附件、备件齐全。
2、安装使用的材料：
1）、型钢；
2）、渡锌螺栓、螺母、垫圈、弹簧垫等；
3）、防锈漆、调和漆、相色漆、塑料软管、异径管、尼龙扎带、粉线、电焊条、锯条、氧气、乙炔、砂纸等。
四、主要施工机具：
1、吊装搬运机具：汽车、汽车吊、门型架、倒链、钢丝绳、麻绳、
索具等。
2、安装工具：台钻、手电钻、电锤、砂轮、电焊机、气焊工具、台
虎钳、锉刀、搬手、钢锯、手锤、克丝钳、电工刀、螺丝刀等。
3、测试检验工具：水准仪、兆欧表、万用表、水平尺、试电笔、高
压测试仪器、钢直尺、钢卷尺、吸尘器、塞尺、磁力线坠等。
4、送电运行安全工具：编织接地线、粉末灭火器等。
五、作业条件：
1、土建施工条件；
1）、土建工程施工标高、尺寸、结构及埋件均符合设计要求；
2）、墙面、屋顶喷图完毕、无漏水、门窗玻璃安装完，门上锁：。

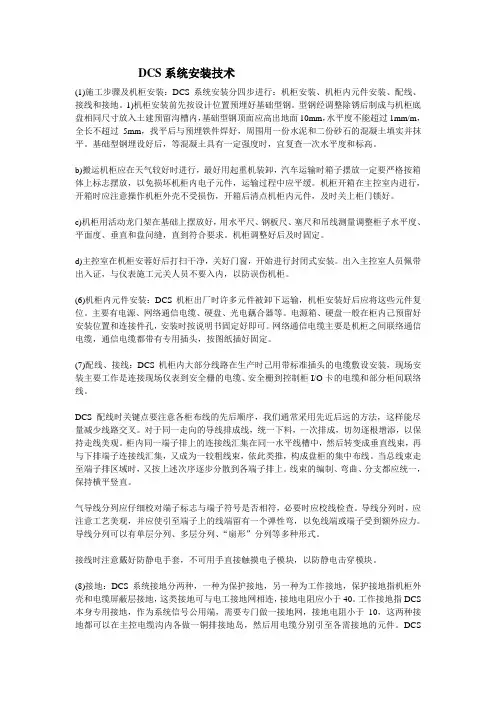

DCS系统安装技术
DCS系统安装技术(1)施工步骤及机柜安装：DCS系统安装分四步进行：机柜安装、机柜内元件安装、配线、接线和接地。
1)机柜安装前先按设计位置预埋好基础型钢。
型钢经调整除锈后制成与机柜底盘相同尺寸放入土建预留沟槽内，基础型钢顶面应高出地面10mm，水平度不能超过1mm/m，全长不超过5mm，找平后与预埋铁件焊好，周围用一份水泥和二份砂石的混凝土填实并抹平。
基础型钢埋设好后，等混凝土具有一定强度时，宜复查一次水平度和标高。
b)搬运机柜应在天气较好时进行，最好用起重机装卸，汽车运输时箱子摆放一定要严格按箱体上标志摆放，以免损坏机柜内电子元件，运输过程中应平缓。
机柜开箱在主控室内进行，开箱时应注意操作机柜外壳不受损伤，开箱后清点机柜内元件，及时关上柜门锁好。
c)机柜用活动龙门架在基础上摆放好，用水平尺、钢板尺、塞尺和吊线测量调整柜子水平度、平面度、垂直和盘问缝，直到符合要求。
机柜调整好后及时固定。
d)主控室在机柜安蓉好后打扫干净，关好门窗，开始进行封闭式安装。
出入主控室人员佩带出入证，与仪表施工元关人员不要入内，以防误伤机柜。
(6)机柜内元件安装：DCS机柜出厂时许多元件被卸下运输，机柜安装好后应将这些元件复位。
主要有电源、网络通信电缆、硬盘、光电藕合器等。
电源箱、硬盘一般在柜内己预留好安装位置和连接件孔，安装时按说明书固定好即可。
网络通信电缆主要是机柜之间联络通信电缆，通信电缆都带有专用插头，按图纸插好固定。
(7)配线、接线：DCS机柜内大部分线路在生产时己用带标准插头的电缆敷设安装，现场安装主要工作是连接现场仪表到安全栅的电缆、安全栅到控制柜I/O卡的电缆和部分柜间联络线。
DCS配线时关键点要注意各柜布线的先后顺序，我们通常采用先近后远的方法，这样能尽量减少线路交叉。
对于同一走向的导线排成线，统一下料，一次排成，切勿逐根增添，以保持走线美观。
柜内同一端子排上的连接线汇集在同一水平线槽中，然后转变成垂直线束，再与下排端子连接线汇集，又成为一较粗线束，依此类推，构成盘柜的集中布线。
电厂dcs系统安装和调试施工方案

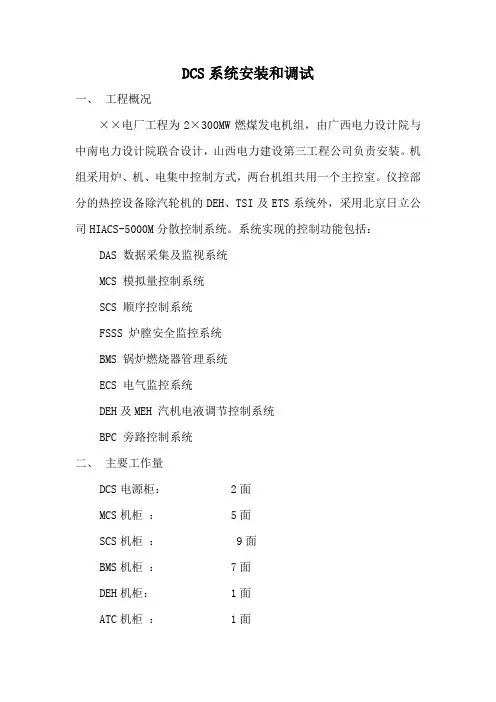

DCS系统安装和调试一、工程概况××电厂工程为2×300MW燃煤发电机组，由广西电力设计院与中南电力设计院联合设计，山西电力建设第三工程公司负责安装。
机组采用炉、机、电集中控制方式，两台机组共用一个主控室。
仪控部分的热控设备除汽轮机的DEH、TSI及ETS系统外，采用北京日立公司HIACS-5000M分散控制系统。
系统实现的控制功能包括：DAS 数据采集及监视系统MCS 模拟量控制系统SCS 顺序控制系统FSSS 炉膛安全监控系统BMS 锅炉燃烧器管理系统ECS 电气监控系统DEH及MEH 汽机电液调节控制系统BPC 旁路控制系统二、主要工作量DCS电源柜： 2面MCS机柜： 5面SCS机柜： 9面BMS机柜： 7面DEH机柜： 1面ATC机柜： 1面ECS机柜： 4面DCS输入/输出点： 5000余点三、主要施工方案1．集中控制室及电子设备具备施工条件后开始进行施工。
盘、台、柜运输至施工现场，施工现场道路畅通，照明充足。
DCS系统安装时厂家和电科院在现场指导安装。
2．作业人员包括：班长1名，技术员1名，施工人员10名。
作业人员必须经过盘、台、柜安装培训和安全技术培训，有安全意识，能正确使用电动工具。
作业人员全员接受施工技术措施交底并办理了交底签证手续。
3．根据设计图纸进行盘底座的制作和安装，型钢底座尺寸与仪表盘相符，直线度偏差为每米不大于1mm。
当型钢底座总长超过5m 时，全长最大偏差不大于5mm。
制作尺寸偏差≤2mm，对角线偏差≤2mm，焊接牢固，焊点打磨光,油漆（第一遍刷防锈漆，第二遍刷灰色面漆）均匀、美观、完整。
4．底座在二次抹面前安装，安装位置符合设计，其上顶面高出地面10mm，盘底座的固定牢固，顶面水平，倾斜度不大于0.1%，最大水平高差不大于3mm。
5．底座制作安装二级验收后再进行仪表盘的安装，仪表盘的安装在控制室墙壁、柱子、顶棚的粉刷及空调设备的风道施工完成后进行。
控制盘、柜安装安装作业指导书
目录1 工程概况 (1)2 编制依据 (1)3 施工准备及条件 (1)4 主要施工机械及工器具的配置 (2)5 劳动力组织 (3)6 质量目标、要求和质量验评范围 (4)7 作业流程及方法 (5)8、成品保护措施 (9)9 HSE管理 (10)10 工作危险性分析(JHA及控制措施) (11)1 工程概况1.1项目简介：全厂自动化系统采用厂级监控信息系统(SIS)、分散控制系统(DCS)、以及辅助车间控制系统等组成的控制网络。
设立厂级监控信息系统(SIS)，各控制系统(单元机组DCS、公用系统DCS、辅助车间监控网络、网控系统等)向SIS提供有效的实时生产信息，同时SIS为管理信息系统(MIS)提供所需的生产过程信息。
热控专业的施工以控制盘、柜底座的制作为开始，以DCS施工为主线，以机组移交试生产为终结的。
1.2主要工程量：锅炉电子间盘柜为11面，汽机电子间为7面，汽机就地控制箱2面，锅炉侧、汽机侧保护箱、保温箱及厂供盘柜数量前期无法进行统计。
1.3项目施工特点：1.3.1 盘柜底座的制作、安装以及盘柜的就位，其安装作业基本不存在高空作业，施工较为安全。
1.3.2 热工必须在安装施工中与其他各工种充分协调配合，工作内容变化很快，专业接口多。
尤其是土建专业,要积极与土建专业配合,落实预埋垫铁的位置、数量、高度是否满足设计要求。
2 编制依据2.1设计施工图；2.2《DL/T 5190.5-2004电力建设施工及验收技术规范》（第5部分：热工自动化）；2.3《DL5009.1-2002电力建设安全工作规程》；2.4 《火电施工质量检验及评定标准》热控篇（1998年版）；2.5 电力建设职工安全施工手册。
3 施工准备及条件3.1 安装前必须具备的条件和应作的准备：3.1.1 所有设计图纸、厂家资料，经审查符合现场实际。
3.1.2 施工人员经过精品工程暂行标准的学习和有关技术培训。
3.1.3 盘底座安装应在控制室楼面浇筑完，预埋件安装完，土建交安后，二次抹面前进行。
DCS盘、柜接地及保护接地施工技术措施
DCS盘、柜接地及保护接地施工技术措施DCS（数字控制系统）是电力系统操作控制自动化实现的关键设备之一，其正常运行与操作可信赖的关键因素之一是设备的接地保护，其中盘、柜接地以及保护接地是其中的重要方面。
本文将介绍DCS盘、柜接地及保护接地的施工技术措施。
一、DCS盘、柜接地切实有效的接地保护是确保DCS系统顺利运行的保证。
深入了解电力设备接地知识是实现接地保护的前提，同时了解电力设备的结构及特点也是必须掌握的知识点。
1.接地装置的基本要求（1）具有良好的接地特性，接地电阻小、稳定，能有效降低接地电势。
（2）接地装置的安装位置应当规范，并符合现行的安全规范要求。
（3）接地设施应严格执行电力专业标准，确保接地装置与地网的总体阻抗达到规定限值要求。
2.接地设计要点合理的接地设计能够有效的保障维护人员的人身安全、避免电气事故，接地的施工也是维护工作宏观计划和维护工作实际操作的重要一环。
需要注意如下要点：（1）对配电柜、控制柜、终端盒、信号盘、仪表盘和各种机械设备都应有良好的接地设计，良好的接地设计可以保护设备内部的人员、设备和电气工具等设备。
（2）建议将RFI（Radio Frequency Interference，射频干扰）的影响排除在外，这种方式可以保证防护网能发挥其正常的工作特性。
（3）设计人员认为，若运行工程师认识到有控制系统电气工具被不合适地携带、弯曲或拉伸，应及时调整接地设计，确保合理的接地设计能够有助于防止电气事故的发生。
3.接地的施工（1）市电地及城市电力设备接口接地离供电变压器1米内应铺设中性线，并绕制直径0.1×20~50m的垂直地绝缘输电线1周，然后跨越公路、桥梁、管道等障碍物，最后沿地面桥跨跨越供电主干线，连接到变电站次级降压变压器中性点，实现市电地的接口连接。
（2）地网ラ生地接地地网施工首先清洁基座，确保铜棒和铜网的接触良好，然后铰接外观清洁，并严格执行电力规范，对作业现场建立接地工地标识，采取安全防护措施，综合治理施工现场环境，确保施工质量和安全。
浅谈DCS盘柜接线工艺
LOW CARBON WORLD2020/12低碳技术浅谈DCS盘柜接线工艺兰华英(中国电建集团四川工程有限公司，四川成都610051)【摘要】近年来，公司承建了大量的垃圾发电厂，随着市场竞争越强烈，业主对施工的安全、质量、进度的要求越来越高，在保质保量完成施工任务，确保控制电缆接线正确同时,如何提高DCS盘柜接线工艺质量,是本文探索的主要问题遥【关键词】DCS盘柜;接线；电缆【中图分类号】TM752【文献标识码】A【文章编号】2095-2066(2020)12-0071-020前言近年来，火力发电趋近饱和，垃圾发电是受政府支持的新兴技术，垃圾焚烧发电既能解决城市生活垃圾的处理难问题，又节约土地，还能发电供热，是典型的循环经济，符合建设资源节约型、环境友好型社会的发展方向，可谓一举多得，益处多多。
不管是垃圾发电厂还是火力发电厂，都离不开DCS控制 系统，做好DCS盘柜接线工艺，从而提高DCS盘柜内部接线的正确性，减少施工过程中的不必要返工是我们提高市场竞争力所必须的条件。
1DCS机柜接线施工流程图1DCS机柜接线施工流程j I2DCS盘柜电缆接线施工技术要点(1)电缆从电缆夹层进入DCS盘柜前，应安装桥架引桥,电缆在引桥里，将电缆成排绑扎,扎带绑扎方向一致。
电缆成排穿入DCS盘柜内时,必须整齐有序，不得有任何交叉现象。
每个DCS盘柜内的电缆排列弯曲弧度一致，并与固定角钢或圆钢垂直。
(2)电缆接线前应作电缆头，电缆头可采用热缩型。
电缆头应排列整齐、固定牢固。
铠装电缆作电缆头时，其钢带应用包箍扎紧。
(3)DCS盘柜内电缆头的高度宜保持一致，这样才美观。
电缆头距离盘柜底部高度不小于200mm,留出盘柜防火封堵和电缆标牌的位置;如果一个盘柜电缆太多，需要分层布置时，电缆头距离盘柜底部高度不超过600mm。
(4)电缆芯线不应有伤痕，单股线芯弯圈接线时,其弯曲方向应与螺栓紧固方向一致。
多股软线芯与端子连接时，线芯应压接与芯线规格相应的终端附件，并用规格相同的压接钳压接。
