简述混联电路的分析方法及步骤
九年级物理培优训练混联电路的分析
九年级物理培优训练混联电路的分析本文介绍了混联电路的分析，包括六个例题。
例1：电路中电源电压保持不变，R1、R2均为定值电阻，当滑动变阻器R的滑动触头P由左向右移动时，电流表A1的示数始终在增大，电流表A2的示数先减小后增大。
例2：电路中有四个相同的小灯泡，在开关K闭合前，各灯都能正常发光；当K闭合后，各灯仍然正常发光。
例3：电路中电源电压不变，电流表、电压表都是理想电表，当滑动变阻器R'的滑片P从a端移到b端的过程中，电压表V表示数先减小后增大，电流表A表示数增大。
例4：电路中有滑动变阻器R，滑片P从B向A滑动的过程中，电压表V1、V2示数的变化量的值分别为△U1、△U2，则它们的大小相比较应该是△U1<△U2.例5：电路中有滑动变阻器R，R1、R2为定值电阻，且R1＞R2，E为电压恒定的电源，当滑动变阻器的滑片滑动时，通过R、R1、R2的电流将发生变化，电流变化值分别为△I、△I1、△I2表示，则当滑动片向右滑动时，有△I1＜△I＜△I2.例6：电路中电源电压保持不变，R、R1和R3均为定值电阻，R2为滑动变阻器。
当R2的滑片在a端时，闭合电键S，三个电表A1、A2和V的示数分别为I1、I2和U。
现将R2的滑片向b端移动，则三个电表示数的变化情况是I1减小，I2增大，U减小。
1、当滑动变阻器的滑片P向右滑动时，A灯变暗，B灯变亮。
2、当变阻器的滑片P向右移动时，A、B两灯变亮，C灯变暗。
3、电表1是电压表，电表2、3是电流表。
4、在移动过程中，电压表V1的示数先变大后变小，电压表V2的始终变小。
5、电阻R1短路。
6、电流表示数减小，电压表示数增大。
7、读数增加，增加的数值小于0.5安培。
混联电路动态分析
D.电流表的示数先变小后变大
（提示：Rap和Rbp两者并联时，其阻值 最大值和最小值分别出现在什么时候？）
以下备用
【理解与应用1】
【思考1】在滑片 向右移动是，U1的 变化量与U2的变化 量大小关系？
将R1改成滑动变阻器，滑片向右移动， 请分析电源、各电阻的量（U、I、R）的变化情况：
分析对象 电压
电流
电阻
R1
R2
R3
电源
【理解与应用4】
【思考4】在滑片向右 移动是，I1的变化量与 I的变化量大小关系？
将R1改成滑动变阻器，滑片向右移动， 请分析电源、各电阻的量（U、I、R）的变化情况：
分析对象 电压
电流
电阻
R1
变大
变小
变大
R2
变大
变大
不变
R3 电源Leabharlann 变小 不变变小 变小
不变 变大
分析对象 电压
电流
电阻
R1
不变
小
变大
R2
不
不
不变
R3
不
不
电源
不变
小
不变 变大
【理解与应用3】
【思考3】在滑片向右移动是，U1的变化 量与U2的变化量大小关系？
△U1 = △U2
【思考与讨论】结合表格，分析混联电路 中的分压不分流、汇流不汇流。
将R1改成滑动变阻器，滑片向右移动， 请分析电源、各电阻的量（U、I、R）的变化情况：
分析对象 电压
电流
电阻
R1
变大
变小
变大 汇流不汇压
R2
变大
变大
不变
R3
变小
§2-3混联电路
电阻的混联讲授课
24/9 10
空调01/02
1、掌握电阻的混联电路
重点：电阻的混联电路
难点：电阻的混联电路
措施：用图示、实例说明
《电工基础教学参考书》
习题册P14-15
1
§2-2 电阻的混联
1、概念：是指既有电阻串联又有电阻并联的电路。
2、简单的混联电路：
3、电阻混联电路的分析、计算方法和步骤：
①、分解成若干个串联和并联关系的电路
②、在各电阻的连接点上标注不同的字母
③、画出等效电路图
④、根据电阻的串、并联的关系逐一化简、计算。
4、讲解P28的例2-5。
5、在电阻混联电路中，已知电路总电压，若求解各电阻上的电压和电流，其步
骤一般是：①、先求出这些电阻的等效电阻。
②、应用欧姆定律求出总电流
③、应用电流分流公式，求各电阻上的电流。
④、应用电流分压公式，求各电阻上的电压。
6、讲解P29例2-6和例2-7
5、课堂习题：习题册P15计算题第一题；课后习题册P14-15。
2。
如何简化混联电路图混联电路图怎么看
如何简化混联电路图？混联电路图怎么看？混联电路图，即混合连接电路图，是由多种不同类型的电子元器件组成的电路图。
在混联电路图中，元器件的连接方式包括串联、并联、混联等多种方式。
在实际工程设计中，混联电路图常常出现，尤其是在复杂系统中。
在这种情况下，如何简化混联电路图，让它更加易于理解和操作，十分关键。
在本文中，我们将探讨如何简化混联电路图，并介绍如何对混联电路图进行分析和优化。
如何简化混联电路图？1. 采用模块化设计在混联电路图中，各个电子元器件之间的连接关系往往非常复杂。
因此，我们可以采用模块化设计的方法，将整个电路图分成若干个子模块，并对每个模块进行单独的分析和设计。
这样可以降低整个电路图的复杂度，提高操作效率。
模块化设计的好处在于可以将整个系统分解为若干个可独立设计和测试的子部件，这样可以提高设计效率和测试可靠性。
同时，模块化设计还可以使得整个系统的维护和升级变得更加容易。
2. 采用常见电路结构在混联电路图的设计过程中，我们可以采用一些常见的电路结构，例如放大器、滤波器、稳压器等。
这些电路结构已经经过了长时间的实践验证，具有良好的性能和稳定性。
因此，在设计混联电路图的时候，采用这些常见的电路结构可以大大简化复杂度。
3. 移除无用元器件在混联电路图的设计过程中，有时候会出现一些无用的电子元器件。
例如，可能会存在一些仅仅起到连接作用的器件，或者是在设计过程中原计划使用的器件，但后续不再需要。
这些元器件会增加电路图的复杂度，并可能导致误解。
因此，在混联电路图的设计中，应该尽可能地移除无用元器件，使得整个电路图更加简洁明了。
4. 利用标准符号电子元器件在电路图中使用标准的符号，这样可以使得混联电路图更加易于理解和分析。
在设计混联电路图的时候，应该尽可能遵循标准符号，这样可以帮助其他人更加容易地理解电路图的含义。
混联电路图如何分析和优化？1. 针对特定的应用场景进行分析混联电路图的分析和优化需要针对特定的应用场景进行。
电工技术基础与技能教案2.4电阻的混联
1．把电路进行等效变换；
2．先计算各电阻串联和并联的等效电阻值，再计算电路的总的等效电阻；
3．由电路的总的等效电阻值和电路的端电压计算电路的总电流；
4．利用电阻串联的分压关系和电阻并联的分流关系，计算各部分电压及电流。
三、进行电路等效变换的两种方法
方法一：利用电流的流向及电流的分合，画出等效电路图。
例1：已知：R1R28，R3R46，R5R64，R7R824，R916，U224V，求：通过R9的电流和R9两端的电压。
例2：例8。（《电工技术基础与技能》周绍敏主编）
练习
小结
1．混联的计算步骤。
2．电路等效变换的两种方法。
作业
习题4．（《电工技术基础与技能》周绍敏主编）
问答与计算题（10）。
教学后记

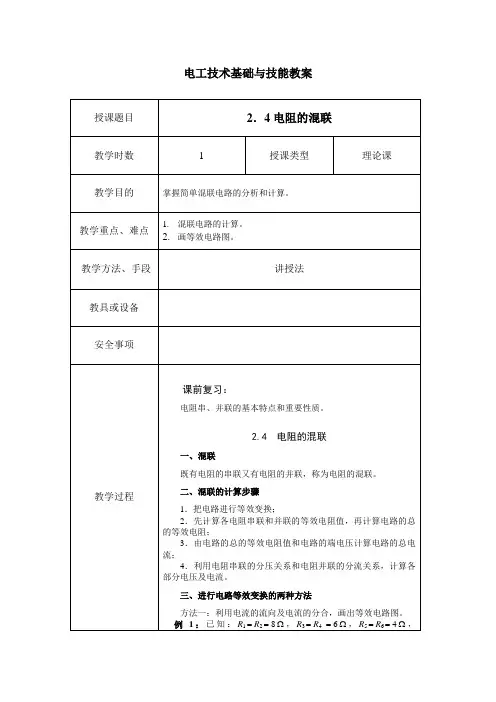

电工技术基础与技能教案
授课题目
2．4电阻的混联
教学目的
掌握简单混联电路的分析和计算。
教学重点、难点
1.混联电路的计算。
2.画等效电路图。
教学方法、手段
讲授法
教具或设备
安全事项
教学过程
课前复习：
电阻串、并联的基本特点和重要性质。
2.4电阻的混联
一、混联
既有电阻的串联又有电阻的并联，称为电阻的混联。
实训五-电阻的混联电路.
实训五 电阻的混联电路一、实训目的1．认识电阻的混联电路，会分析混联电路的等效电阻。
2．学会混联电路的分析方法。
3．学会伏安法测电阻。
二、原理说明1．电阻的混联电路在实际电路中，既有电阻串联又有电阻并联的电路，称为电阻混联电路。
如图5-1所示。
混联电路的一般分析方法： （1）求混联电路的等效电阻 根据混联电路电阻的连接关系求出电路的等效电阻。
（2）求混联电路的总电流 根据欧姆定律求出电路的总电流。
（3）求各部分的电压、电流和功率 根据欧姆定律，电阻的串、并联特点和电功率的计算公式分别求出电路各部分的电压、电流和功率。
2．伏安法测电阻伏安法又称电流表-电压表法，是一种间接测量电阻的方法。
这种方法是在被测电阻通有电流的条件下，用电压表测出电阻两端的电压，用电流表测量通过电阻的电流，然后根据欧姆定律求出被测电阻。
三、实训设备 四、实训内容1. 电阻串联电路的连接（1）按图5-1所示电路连接实训电路，接线时，可先将电源U S 、R 1、R 2串联，再将R 3并联b 、c 两点。
即先连接串联电路，后连接分支的并联电路。
（2）将直流稳压电源输出+6V 电压接入电路。
2. 等效电阻的测量与计算：序号 名称型号与规格 数量 备注 1 直流可调稳压电源 0~30V 1 2 直流数字毫安表 0~2000mA 1 3 直流数字电压表 0~200V1 4 万用表 1 自备 5电阻器若干1DDZ-11图5-1 电阻混联电路（1）断开稳压电源，万用表拨至欧姆档，分别测量R bc 与R ac 两处的等效电阻值，自拟表格，将测量结果填入表中。
（2）根据电路等效原理，分别计算R bc 与R ac 的阻值，将计算结果填入自拟表格中。
3232R R R R R bc += bc ac R R R +=13. 电阻混联电路电压与电流的测量：（1）接上稳压电源，用直流电压表测各电阻的端电压，将测量结果填入自拟表格中。
（2）将直流毫安表连入测量回路中，测量流经各电阻电流，并将测量结果填入自拟表格中。
中考物理混联电路解决方案.doc
中考物理混联电路解决方案
复杂的混联电路
今天我们来学习混联电路中欧姆定律的应用
图1
第一类情况这种电路，我们通过观察可以发现，既不是完全的并联，也不是完全的串联，这种情况下，我们可以把这个部分，看成统一的整体，也就是把他们串联的总电阻，看成与R3是并联的关系，那么我们可以发现，根据上次我们分享的并联和串联电路的基本规律，我们知道R3的电压等于R1与R2的电压之和，等于电源电压，这时，关于R3的所有信息我们就一目了然了，那么R1R2的我们要根据昨天我们分享的串联电路分压的关系，进行求解，这时，这个电路的所有信息就清楚了。
图2
第二类情况这种电路，我们通过观察可以发现，既不是完全的并联，也不是完全的串联，这种情况下，我们可以把这个部分，看成统一的整体，也就是把他们并联的总电阻，看成与R1是串联的关系，那么我们可以发现，根据并联和串联电路的基本规律，我们知道R2和R3的电压相等，并且R加上R2的电压等于电源电压，我们可以根据并联电路求电阻的公式，求出电阻，并且他们的总电阻，与R1串联，根据串联电路的分压关系，这样，我们就把每个电阻的
全部信息都求解出来了。
混联电路分析复习
混联电路分析复习
一．完整等效电路的画法
1.先把电源画出来，电源可包含内阻或者包含和电源串联的电阻；
2.再从电源两端开始画负载电阻。
(1)利用电流的流向及电流的分、合，画出等效电路图；
(2)利用电路中各等电位点画出等效电路。
(3)技巧
①看电路的结构特点：首尾相连就是串联，首首尾尾相连就是并联。
②看电压、电流关系：电流相同就是串联，电压相同就是并联。
③对电路作变形等效：扭动变形；短路线任意压缩和伸长；沿着导线移动。
二．分析方法一（由总到分的思路）
三．分析方法二（由分到总的思路）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述混联电路的分析方法及步骤
混联电路是电子技术中非常重要的一类电路，它们可以将多个信号混合在一起，用于提取特定信号的信息。
由于混联电路具有较强的功能性和灵活的控制方式，它很受电子设计专业人员的欢迎。
但是，混联电路也具有较复杂的分析过程，因此，了解混联电路的分析方法和步骤是掌握混联电路技术的基础。
首先，在分析混联电路之前，必须先熟悉其系统框架和元件的功能、特性、电路布置等。
一旦熟悉了电路的基本原理，就可以通过混联电路的建模来更加了解它们的运行原理。
常见的建模方法包括电路模型、时域模型和频域模型等。
电路模型是最常用的建模方法，其原理是基于电路中元件的运行状态来构建数学模型，以便于分析和评估电路的性能。
时域模型和频域模型分析方法则是以信号的时间变化特性和频谱特性来构建数学模型，模拟电路的行为特征。
其次，在建模之后，就可以开始对混联电路进行仿真分析，以便构建和验证电路的功能和性能。
尤其要强调的是，只有当电路的行为表现与所预期的一致时，才能通过测试，以便使用用户的实际需求。
目前，仿真分析的技术可以基于图形用户界面（GUI）或命令行界面（CLI）进行操作，大大降低了设计的复杂性和计算的耗时。
第三，由于混联电路的特殊性，通常需要使用一种特殊的方法，称之为“状态空间方程”，来模拟和控制电路行为。
它是一种由状态
方程、输入输出方程和调整因子驱动的系统模型，用于描述具有多种状态和行为的混联电路的行为特征。
在使用状态空间方程进行分析时，
可以使用模拟电路仿真工具以及非线性搜索算法等技术来实现混联
电路复杂行为的控制和分析。
最后，在分析混联电路之后，一定要进行详细的结果验证，确认模型是否符合实际应用的要求。
一般而言，验证可以通过将仿真结果与实际实验数据进行比较，以确认模型的准确性来完成。
混联电路的详细分析也可以利用综合型电路设计工具，可以在不改变原有模型的基础上，实施更快更准确的验证，以确认模型的正确性。
总之，掌握混联电路技术，就免不了要熟悉其分析方法及步骤。
建模和仿真是混联电路分析的基础，其中还要使用状态空间方程和综合型电路设计工具等技术，以便完成混联电路的分析。
此外，在分析结束后，还需要对模型进行验证，以确认其正确性，从而保证混联电路的正常运行。
