AOI自动光学检测仪维护保养手册—范文
AOI自动光学检测仪维护保养规程
AOI自动光学检测仪维护保养规程一、维护保养目的：此文件建立了AOI 设备的预防性维护保养程序.通过执行此文件,能使机器更加稳定的运行,降低停机时间,提高产品品质,并能延长机器使用寿命。
二、维护保养内容工具和保养消耗品:真空吸尘器,T形六角棒,刷子,酒精,无尘纸,除锈剂,1.日维护保养操作员必须做好以下几项:1.1用碎布清洁机器表面.1.2检查气压值是否在5bar以上，当低于5bar时，请通知相关人员。
2.周维护保养：维保责任人必须做好以下几项:2.1检查及清洁各个传感器2.2用无尘布清洁机器内部2.3检查并用无尘布清洁照相机检查传送皮带有无破损及皮带滑轮有无松动必要时更换。
2.4测试各项功能控制系统是否正常3.月维护保养维护保养责任人必须作好以下机器部件的清洁、维护3.1清洁所有防尘盖控制箱和冷却风扇灰尘，擦拭干净所有盖板油污。
3.2清洁空气过滤器芯，调整压缩空气压力为5+0.1bar3.3检查活动部位轴的连线是否松动，如有松动请进行紧固3.4检查皮带松紧度3.5检查并校正(如有必要)传送皮带3.6清洁机器风扇过滤器3.7清洁X/Y轴导轨并加一薄层10#油膜。
4.年度维护保养维护保养责任人除作好设备的周、月维护保养外，还须作好以下几项内容4.1检查调整机器水平4.2检查机器所有螺丝是否松动,如有紧固该部件。
4.3校正机器参数和做备份。
(必须参考说明书)4.4清洁、润滑PCB传送轨道的导轨、丝杆三、注意事项：注意环保,不同垃圾扔进相应垃圾筒。
当机器进行"清洁"和"注油"时一定要先关掉机器电源。
在保养时,当发现有部件即将损坏时应立即更换。
任何部件拆卸过必须做相应的校正。
做保养后须暖机20分钟.不同部件用油必须正确。
月维护包括了周维护,周维护包括了日维护,所以当月维护和周维护一起进行时,保养记录只需做月维护的记录,依此类推。
.做好保养后须填好维护保养记录表。
光学自动检测设备安全操作及保养规程
光学自动检测设备安全操作及保养规程光学自动检测设备广泛应用于工业领域，在确保产品质量的同时提高生产效率和成本效益。
为了保证设备的稳定运行和延长使用寿命，必须采取正确操作和保养措施。
本文将介绍光学自动检测设备的安全操作和保养规程以确保设备的可靠性和安全性。
安全操作规程1.设备操作前的准备工作在进行设备操作之前，必须对设备进行全面检查。
先检查设备的配电系统是否安装妥当，各设备的接地是否良好，以及所有安全开关是否正常。
然后检查设备各部位是否损坏，设备内部是否有异物等。
2.设备操作时的安全措施在设备操作时，必须按照设备操作规程进行操作。
严格执行相关安全制度和规章，要确保不发生安全事故，在操作现场内应该保持清洁，并保证人员的各项操作符合标准化操作规程。
设备操作过程中，必须佩戴作业人员必需的保护用品，如安全护眼镜、耳塞等。
同时，要制定事故应急措施，保障事故迅速得到处理及人员的安全。
3.设备操作后的工作设备操作结束后，停机前应将设备加以清洁，并将各种工作用具、辅助设备等全部收好，接线板应保持干净整洁。
并对设备进行全面检查，确保所有操作都符合设备操作规程，所有安全开关程序也正确无误。
设备保养规程1.设备加油、加液体设备加油、加液体前必须首先停机，然后根据设备说明书上的要求进行加油、加液体。
加油、加液体的胶盖和胶塞必须紧密，以保证加液后胶盖和胶塞的密封。
2.设备日常保养设备的日常保养应该由专人负责，包括设备外观清洁、各部位的润滑保养等。
定期检查设备的各个部位，如电气部分、机械部分等，以发现问题并及时处理。
3.设备的定期检修设备定期检修是保证设备长期运转和提高设备系统可靠性的重要措施。
设备使用三个月后需进行维护、保养和检修等工作。
检修包括设备内部组成部件的检查、更换或清洗、调试等。
同时，还必须检查面板、操作系统、接线、传感器、仪表等是否正常，以保障后续工作的顺畅进行。
总结光学自动检测设备的安全操作和保养规程是保障设备长期运转和提高工作效率的重要措施。

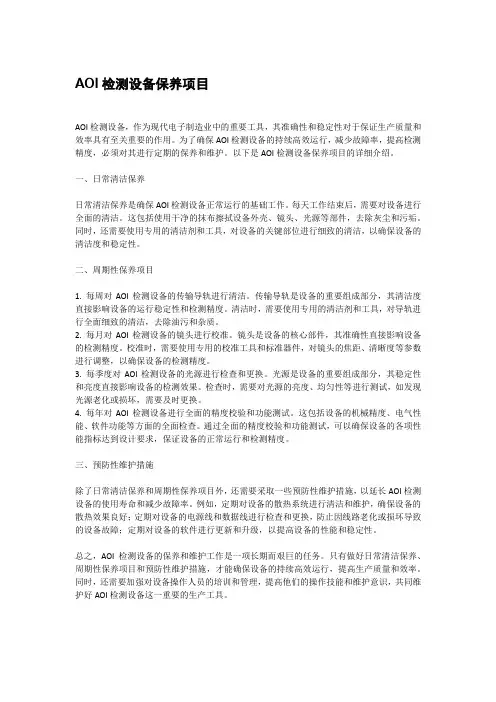

aoi检测设备保养项目
AOI检测设备保养项目AOI检测设备，作为现代电子制造业中的重要工具，其准确性和稳定性对于保证生产质量和效率具有至关重要的作用。
为了确保AOI检测设备的持续高效运行，减少故障率，提高检测精度，必须对其进行定期的保养和维护。
以下是AOI检测设备保养项目的详细介绍。
一、日常清洁保养日常清洁保养是确保AOI检测设备正常运行的基础工作。
每天工作结束后，需要对设备进行全面的清洁。
这包括使用干净的抹布擦拭设备外壳、镜头、光源等部件，去除灰尘和污垢。
同时，还需要使用专用的清洁剂和工具，对设备的关键部位进行细致的清洁，以确保设备的清洁度和稳定性。
二、周期性保养项目1. 每周对AOI检测设备的传输导轨进行清洁。
传输导轨是设备的重要组成部分，其清洁度直接影响设备的运行稳定性和检测精度。
清洁时，需要使用专用的清洁剂和工具，对导轨进行全面细致的清洁，去除油污和杂质。
2. 每月对AOI检测设备的镜头进行校准。
镜头是设备的核心部件，其准确性直接影响设备的检测精度。
校准时，需要使用专用的校准工具和标准器件，对镜头的焦距、清晰度等参数进行调整，以确保设备的检测精度。
3. 每季度对AOI检测设备的光源进行检查和更换。
光源是设备的重要组成部分，其稳定性和亮度直接影响设备的检测效果。
检查时，需要对光源的亮度、均匀性等进行测试，如发现光源老化或损坏，需要及时更换。
4. 每年对AOI检测设备进行全面的精度校验和功能测试。
这包括设备的机械精度、电气性能、软件功能等方面的全面检查。
通过全面的精度校验和功能测试，可以确保设备的各项性能指标达到设计要求，保证设备的正常运行和检测精度。
三、预防性维护措施除了日常清洁保养和周期性保养项目外，还需要采取一些预防性维护措施，以延长AOI检测设备的使用寿命和减少故障率。
例如，定期对设备的散热系统进行清洁和维护，确保设备的散热效果良好；定期对设备的电源线和数据线进行检查和更换，防止因线路老化或损坏导致的设备故障；定期对设备的软件进行更新和升级，以提高设备的性能和稳定性。
自动光学检测仪 AOI-VI3K系列维护、运用参考
2、主机故障 主板故障---------检查主板上是否有电容鼓起，如果有更换同类型原件 其他板卡故障---------利用替换法检查内存----显卡----CPU及其他
VI软件无法开启
1、系统时间不在使用期限内，更改系统时间（如果关电后开机就出现系统时间不对，就需要更换BIOS电池） 2、Matrox 卡设置系统内存太小。（可能是由于非法关闭软件导致配置文件异常引起） 3、Vi软件损坏，用备份的本机的VIT文件夹，注意程序备份及config文件的一致
“[HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\atapi\Parameters]” 添加这些信息：数值名称:EnableBigLba 数据类型:REG_DWORD 数值数据:0x1
重启电脑即可找回其他的容量。
注意：当在注册表禁用了该内容后，开机后会显示一个没有格式化的分区，千万不要格式化，否 则会引起分区表损坏，系统崩溃。
VI3KX更换不同品牌主机软件安装注意事项 TwinCat 软件注册的破解
灯光校正 VI3KX 灯光卡在ETEL中的参数调整 利用指令移动x、y轴排除马达故障 Encoder 检测 机器初始化失败之电路检查 机器初始化失败之通讯问题 机器初始化失败之安全回路问题 一次机器正常初始化过程描述 机器一次完整的测试过程之图解 机器一次完整的测试过程之文字描述 ETEl参数的下载与更新 机器维修OK后的连续测试设置
PC
关于Win2000系统无法显示大硬盘部分容量的解决方法
以前我们的离线编程电脑由于VI软件的限制只能使用Win2000系统，而SPI的软件则要在XP以 上系统上使用，这样我们的离线编程电脑就不能编辑制作SPI的程序。在生产时在线制作SPI程序则 加长了程序制作周期，并可能影响到正常生产。
AOI520设备维护手册
ALD520设备维护手册保养前请按照此保养手册步骤操作否则将造成设备损坏及可能危及操作人员身体伤害。
目录一、日保养1．机器平台清洁 (1)2．设备外观清洁 (2)二、月保养1．各散热风扇清洁检查 (3)2. 电脑主机防尘网和键盘清洁 (5)3. X-Y轴清洁润滑 (6)4. 灯光灰度值校正 (9)5. 机器接地检查 (12)三、季保养1. 光源清洁 (13)2. 电脑数据文件整理 (14)3. AOI程序的备份 (18)一、日保养（项目包括下列内容）日保养是以24小时或以一个工作日为周期对机器进行保养一次，其内容包含了：1、机器平台清洁；①清理工作平台前准备手套、干净棉布。
②将设备电脑关闭，再关闭设备电源总开关（电源开关置于OFF状态如图1所示，以下如不作说明，机器关机是指总电源开关置于OFF状态）。
③带上手套，用干净棉布清洁平台表面（测试时PCB板留下）脏污物或灰尘，如图2所示。
图1关闭设备电源总开关图2工作台清洁2、设备外观清洁机器外观清洁是指对机壳钣金各个部位清洁。
机器外观图片如图3所示。
图3 机器外观①外观清洁前准备手套、干净棉布。
② 将设备关闭，再关闭设备电源总开关。
③带上手套，用干净棉布清洁机器外壳的灰尘。
注意：如设备外壳有比较难擦拭的污迹，请用酒精或专用清洁剂擦除；擦拭油漆表面时，请勿用天那水或其它带腐蚀性的液体擦拭设备外壳否则将造成设备漆面损坏。
钣金底架键盘托盘显示器按钮组件钣金外壳钣金顶盖三、月保养（项目包括周保养及下列内容）月保养也包含了周保养的内容，下面是继周保养后月保养为周期的内容：1. 各散热风扇清洁检查位于机器外壳后面（上面二个、下左侧面2个）共有4个风扇，如图4所示。
风扇由外防护窗、防尘网、叶片、内防护窗共4个部分组成，如图5所示。
叶片防尘网内防护窗外防护窗图4机器外壳后面风扇图5风扇组成部分清洁前，请准备工具：一字螺丝刀、干抹布、白色棉手套一双；注意：拆风扇外防护窗时，请小心！位于外防护窗四个内侧面分别带有扣子，如图6所示一只手用一字螺丝刀往外顶住边沿，另一只手轻轻拔起外防护窗。

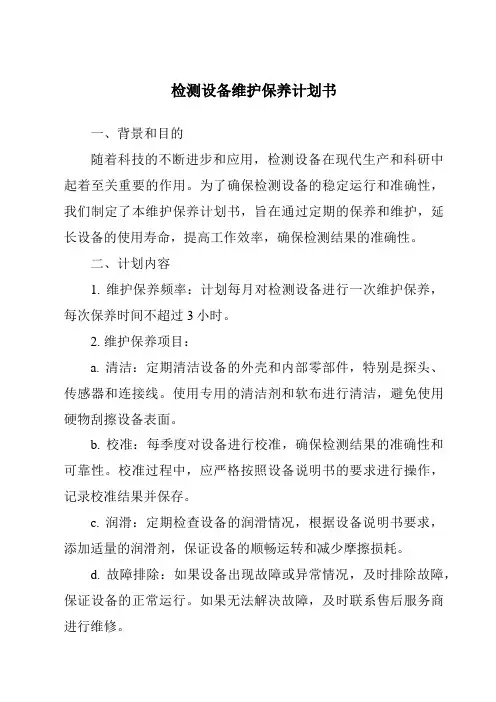

检测设备维护保养计划书
检测设备维护保养计划书一、背景和目的随着科技的不断进步和应用，检测设备在现代生产和科研中起着至关重要的作用。
为了确保检测设备的稳定运行和准确性，我们制定了本维护保养计划书，旨在通过定期的保养和维护，延长设备的使用寿命，提高工作效率，确保检测结果的准确性。
二、计划内容1. 维护保养频率：计划每月对检测设备进行一次维护保养，每次保养时间不超过3小时。
2. 维护保养项目：a. 清洁：定期清洁设备的外壳和内部零部件，特别是探头、传感器和连接线。
使用专用的清洁剂和软布进行清洁，避免使用硬物刮擦设备表面。
b. 校准：每季度对设备进行校准，确保检测结果的准确性和可靠性。
校准过程中，应严格按照设备说明书的要求进行操作，记录校准结果并保存。
c. 润滑：定期检查设备的润滑情况，根据设备说明书要求，添加适量的润滑剂，保证设备的顺畅运转和减少摩擦损耗。
d. 故障排除：如果设备出现故障或异常情况，及时排除故障，保证设备的正常运行。
如果无法解决故障，及时联系售后服务商进行维修。
e. 更新软件：随着科技的不断发展，设备软件也需要不断更新和升级。
定期检查设备软件的版本，如有新版本可用，及时进行更新。
f. 定期检查：每季度对设备进行全面检查，包括设备的外观、内部结构、电源和电线等。
记录检查结果，如有问题及时解决。
三、责任分工1. 仪器管理员：负责设备的日常维护保养工作，包括清洁、校准、润滑等。
2. 技术人员：负责设备的故障排除和软件更新工作，及时联系售后服务商进行维修和升级。
3. 监督人员：负责对维护保养工作的监督和检查，确保计划的执行情况。
四、计划执行与评估1. 计划执行：各责任人员按照计划的要求，定期进行维护保养工作，确保计划的顺利执行。
2. 评估与改进：定期评估维护保养工作的效果和问题，及时进行改进和调整。
并根据设备的使用情况和生产需求，适时优化维护保养计划。
通过制定并执行本检测设备维护保养计划书，我们可以确保检测设备始终保持良好的工作状态，提高设备的稳定性和可靠性，减少故障发生的可能性，延长设备的使用寿命，为科研和生产提供可靠的支持和保障。
AOI操作及保养指导书
黄石弗莱迪尔电子科技有限公司弗莱迪尔AOI操作及保养指导书1目的:使操作人员了解机器的各项功能，操作步骤及安全注意事项以便能正确安全的使用和保养此设备，从而保证设备的正常工作。
2范围：本单位所属操作员、班长及技术人员。
3定义：AOI机台针对测试出PCB的不良项目。
4职责：技术人员负责对线体的调节及维护。
5内容：5.1 线体操作步骤：5.1.1 打开机器的电源开关启动AOI菜单项。
5.1.2 作业人员对每片检测出的不良做统计，并且分别点选各不良原因。
5.1.3对如需测试的基板每次在测试前，由技术人员负责调整好该机种的程式误判状况，使其误判率降到最低限度。
5.1.4 在开始测试时，技术人员需对报出的误判进行跟踪确认到精确无误为止。
5.2 保养：5.2.1 日保养由生产部的作业员进行保养，保养内容有：a.清洁机台外壳表面的灰尘；b.清洁显示屏及键盘鼠标表面的灰尘；c.清洁两侧轨道的异物，防止不必要的杂物掉入机台内部；d.检查静电线接地是否良好。
5.2.2 周保养由技术人员安排进行保养，保养内容有：a.检查丝杆及导轨运转情况；b.检查轨道两侧的平行状况及夹边的张紧度；c.检查马达运转情况，是否发烫、有异响等情况；d.检查程式的整理状况及各机种的SPC 误判状况统计。
5.2.3 月保养由技术人员当月进行保养，保养内容有：a.检查程式使用状况，及时做备份更新；b.检查电动马达转动部分的润滑情况及时的做润滑清洁；c.检查光源亮度是否良好有必要时做相机校正；d.检查所有皮带传动﹑皮带张力；e.清洁散热风扇过滤棉。
5.3 各保养人员，认真填写保养记录表。
（注：日保养由作业人员填写保养记录）为了令设备正常运作及延长设备的使用寿命，请执行如下的定期保养工作：1. 当天工作结束后，关掉电脑和机器的电源，对机器台面上的灰尘用吸尘器吸干净及用白布擦干净设备外表的尘污。
注意：不要使用有机溶剂来擦洗机器表面，那样可能会损伤表面油漆。
光学检测仪操作保养规程
光学检测仪操作保养规程光学检测仪是一种非常重要的仪器，它能够检测出物体的尺寸、形状、表面粗糙度等多种参数。
这对于许多行业来说都是至关重要的，因此在使用过程中一定要非常注意其操作和保养。
下面我们将为大家详细讲解光学检测仪的操作保养规程。
操作规程1. 确认工作环境在进行光学检测之前，我们首先要确认工作环境是否适合。
这个环境应该是干燥、无尘、无振动和光线充足的地方。
此外，仪器应该稳定放置在水平面上，以免影响测量精度。
2. 设备预热光学检测仪在运行前需要进行预热。
具体的预热时间视仪器型号而定，一般为15-30分钟。
在此期间，禁止操作和触摸设备，以免影响仪器精度。
3. 样品处理样品的准备工作非常重要。
通常情况下，我们需要将样品进行清洗，并确保其表面无油、无尘。
对于不同的样品，还需要选择不同的夹持装置，以保证测量的精度。
4. 设置参数设置仪器参数是光学检测的重要步骤。
参数包括环境温度、压力、光线强度、金属反射率、滤波器等多个方面。
合理设置这些参数将大大提高测量的准确性。
5. 移动镜头根据具体情况调节镜头位置。
将镜头放在最合适的位置可以大大提高检测效率和准确性。
需要注意的是，镜头的移动过程中一定要轻柔，避免导致镜头损坏。
6. 开始测量当上述步骤都完成后，即可开始测量。
观察结果时要注意及时清除测量镜头上可能存在的污渍，保证观察画面的清晰度。
7. 记录结果在测量结束之后，一定要将结果记录下来并妥善保存。
这对于后续的比对、分析和总结工作都是非常有益的。
保养规程1. 注意防护在平时使用光学检测仪的时候，我们需要注意防护。
避免过度摔打、碰撞和擦拭，同时尽可能让其远离水分和高温等极端环境。
2. 定期清洁定期清洁是保持仪器运转状态的关键。
需要使用专用的清洁剂和清洁布，避免使用带有酸碱成分或有磨损性的清洁剂。
清洁时应注意无尘环境，以防扰动镜头表面，影响测量准确性。
3. 定期校验定期进行校验，以确保仪器的测量精度处于标准范围之内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AOI 自动光学检测仪维护保养手册—范文
一、使用安全注意事项为安全使用本设备请注意以下事项严格遵守：
1 ．操作人员必须接受相关的安全和操作培训。
2 ．供给电源必须符合设备铭牌指定的工作电压、电流及赫兹，地线必须接地。
3 ．在插接电源电缆时注意插牢，防止接触不良或脱落。
4 ．设备整体移动过程中注意不要使设备受到强烈震动和撞击。
5 ．移动设备电脑，注意轻挪轻放，防止电脑内部板卡震动松懈。
6 ．不能频繁开关设备主电源、电脑电源。
7 ．软件在启动过程中，应避免用手接触PCB 夹具，防止夹伤手指。
8 ．PCB 夹具固定适当，注意防止检测过程中PCB 脱落。
9 ．若检测过程中发生紧急情况，请迅速按“ 急停” 按钮。
待解除紧急情况后，复位“急停” 按钮后按提示操作。
1 0 ．若发现设备检测运动异常，立即停止检测，在排除操作人员程序错误后，请直接与本公司或授权销售商联系。
1 1 ．请注意设备工作环境，保养和及时维护。
二、设备正常工作环境
为了确保设备正常工作，保证检测的准确性和延长设备使用寿命，请注意提供设备正常工作所需要的工作环境。
1 . 设备放置位置已调整水平（1 米＋/-0.0
2 米）。
2 . 周围温度5-40 度内，湿度在35-80 ％范围内。
3 . 没有阳光直射，不会结露。
4 . 少粉尘，无飞溅液体喷出。
5 . 设备安装时应在前后留有足够的空间，以供操作、设备散热及维修等方便。
6 . 保持设备外观的清洁，不允许使用腐蚀性的溶剂擦拭表面。
7 . 设备在工作过程中不允许受到剧烈震动或撞击。
三、维护保养内容
1. 工具和保养消耗品：天那水，工业酒精，N46, 3 #，真空吸尘器,T形六角棒，刷子，无尘纸, 除锈剂
2. 用碎布清洁机器表面.
3. 用无尘布清洁机器内部
4. 检查及清洁各个传感器.
5. 检查并用无尘布清洁照相机.
6. 检查传送皮带有无破损松动及皮带滑轮有无松动,必要时更换.
7. 测试各项功能控制系统是否正常.
8. 清洁所有防尘盖,控制箱和冷却风扇灰尘，风扇过滤器. 擦拭干净所有盖板油污。
9. 检查轴承，螺丝等活动连线部分是否有松动现象，如有松动需紧固。
10. 校正机器参数和做备份。
（参考操作手机）
11. 清洁、润滑传送轨道的导轨与丝杆。
四、维护保养目的：
为了能使机器更加稳定快速的运行, 提高产品品质与效率,并能延长机器使用寿命。
五、注意事项
1 . 使用环境
如：由于粉尘过多或其他垃圾会造成换气孔等堵塞，有腐蚀性物品接触产品表面，造成的故障。
由于移动中震动或撞击造成的故障。
2 . 保养机器时如有必要，一定要先关掉机器电源。
3 . 在保养时,当发现有部件即将损坏时应立即更换。
4 . 任何部件拆卸过必须做相应的校正。
5 . 做保养后须暖机20 分钟.
6 . 不同部件用油必须正确。
