引水隧洞工程施工方案37632
引水洞隧道施工方案
引水洞隧道施工方案一、工程概况二、施工准备1.完善施工计划，包括施工进度、资源投入和材料采购等。
2.招募合适的施工人员及技术团队，并进行相应的培训。
3.配置必要的施工设备和工具，如钻机、掘进机、排水泵等。
三、洞隧道开挖1.首先，根据工程要求进行洞隧道的勘测和标定，确定洞隧道的尺寸和形状。
2.使用掘进机逐步挖掘洞隧道，根据需要进行爆破作业。
3.施工过程中，要注意保持洞隧道的稳定性，采取支护措施，如喷射混凝土或安装钢支架等，以防止土体塌方。
4.挖掘后的材料要及时清理，保持洞隧道的通畅。
四、隧道衬砌1.完成洞隧道的开挖后，开始进行隧道衬砌工程。
2.首先，根据设计要求对洞隧道进行清理、清洗和除尘。
3.使用特制的模板进行隧道衬砌的施工，选择合适的材料进行喷射，如混凝土或预制块等。
4.施工过程中，要确保衬砌材料的良好质量，防止裂缝和渗水等问题。
五、排水处理1.隧道施工过程中，可能会遇到水源问题，影响施工的进行。
2.针对此种情况，要及时进行排水处理，采用水泵或螺旋输送机等工具将水源排除。
六、安全措施1.在施工期间，要严格遵守相关的安全操作规程，规范施工人员的行为。
2.配备专门的安全检测仪器，定期检查洞隧道的稳定性和安全性。
3.提供必要的个人防护装备，如安全帽、防护眼镜等，保证施工人员的人身安全。
七、质量控制1.施工过程中，要进行质量控制检查，确保施工质量符合设计要求。
2.定期组织施工人员进行技术交流和培训，提高施工水平和质量。
3.成立专门的质量监督小组，对施工过程进行监督和检查。
以上就是引水洞隧道施工方案的主要内容。
通过严格按照施工方案的要求进行施工，可以确保引水洞隧道的顺利开挖和衬砌，并在施工中注意安全和质量的控制，最终完成高质量的洞隧道工程。

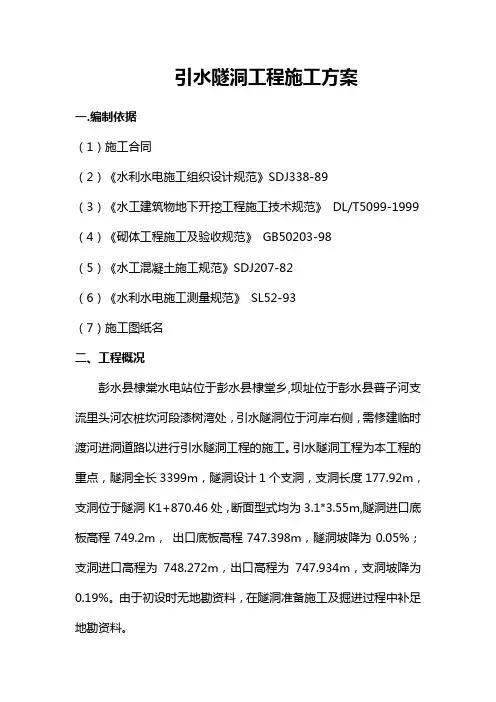

引水隧洞工程施工方案
引水隧洞工程施工方案一.编制依据（1）施工合同（2）《水利水电施工组织设计规范》SDJ338-89（3）《水工建筑物地下开挖工程施工技术规范》DL/T5099-1999 （4）《砌体工程施工及验收规范》GB50203-98（5）《水工混凝土施工规范》SDJ207-82（6）《水利水电施工测量规范》SL52-93（7）施工图纸名二、工程概况彭水县棣棠水电站位于彭水县棣堂乡,坝址位于彭水县普子河支流里头河农桩坎河段漆树湾处，引水隧洞位于河岸右侧，需修建临时渡河进洞道路以进行引水隧洞工程的施工。
引水隧洞工程为本工程的重点，隧洞全长3399m，隧洞设计1个支洞，支洞长度177.92m，支洞位于隧洞K1+870.46处，断面型式均为3.1*3.55m,隧洞进口底板高程749.2m，出口底板高程747.398m，隧洞坡降为0.05%；支洞进口高程为748.272m，出口高程为747.934m，支洞坡降为0.19%。
由于初设时无地勘资料，在隧洞准备施工及掘进过程中补足地勘资料。
三、施工准备1、技术准备1）组织有关技术人员充分熟悉和审查施工图纸，施工图纸及其组成部分间有无矛盾和错误，施工图在尺寸、坐标、标高和说明方面是否一致，技术要求是否明确，结构施工图与设备安装的工艺是否矛盾，参加由建设单位主持的图纸会审、设计交底，并形成图纸会审纪要，所有参加方签字盖章。
2）根据工程的特点，研究使用新技术、新工艺、新材料，满足工期和质量要求。
3）编制和审批施工组织设计、质量计划及作业指导书、施工方案。
4）各有关技术资料的准备，各有关材料的进场试验。
2、现场准备根据施工需要进行调查研究，并掌握隧洞沿线的下列情况和资料：现场地形、地貌、工程地质和水文地质资料；气象资料；工程用地、交通运输及排水条件；施工供水、供电条件；工程材料、施工机械供应条件。
根据建设单位给定的定位坐标及高程控制点测量放线，引测隧洞的定位桩，控制点、水准点，测量放线由专人负责，技术部门管理，制定切实可行的方案。

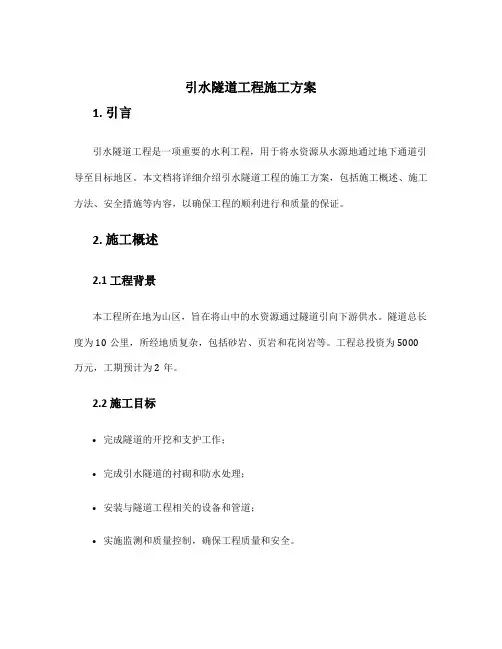

引水隧道工程施工方案
引水隧道工程施工方案1. 引言引水隧道工程是一项重要的水利工程，用于将水资源从水源地通过地下通道引导至目标地区。
本文档将详细介绍引水隧道工程的施工方案，包括施工概述、施工方法、安全措施等内容，以确保工程的顺利进行和质量的保证。
2. 施工概述2.1 工程背景本工程所在地为山区，旨在将山中的水资源通过隧道引向下游供水。
隧道总长度为10公里，所经地质复杂，包括砂岩、页岩和花岗岩等。
工程总投资为5000万元，工期预计为2年。
2.2 施工目标•完成隧道的开挖和支护工作；•完成引水隧道的衬砌和防水处理；•安装与隧道工程相关的设备和管道；•实施监测和质量控制，确保工程质量和安全。
3. 施工方法3.1 隧道开挖根据地质勘察报告，采用液压掘进机进行隧道开挖。
施工期间，首先进行地表脱水处理，以提高施工安全性。
然后，根据设计图纸的要求，按照分段开挖的方式逐步推进施工。
在施工过程中，定期进行地表和地下水位的监测，以及对岩层稳定性的评估。
3.2 支护工程为保证施工区域的安全，采用钢筋混凝土槽道衬砌作为引水隧道的支护结构。
衬砌的厚度和强度按照设计要求进行施工，并定期检测，确保其质量符合要求。
3.3 防水处理为保证隧道的防水性能，采用了两道防水处理。
首先，在隧道衬砌外缘涂刷一层沥青防水涂料，并进行定期检测和维护。
其次，在内部进行喷射混凝土衬砌，保证隧道的整体密封性。
3.4 设备与管道安装根据工程设计，进行相关设备和管道的安装工作。
包括水泵、阀门、压力表等设备，以及进、出水口的管道连接。
4. 安全措施4.1 施工区域安全防护设置警示标志和安全通道，确保施工区域人员的安全。
同时，配备专职安全员进行安全监督和指导，保证施工过程中的安全。
4.2 进隧道人员防护施工人员进入隧道前，需进行安全培训，并佩戴个人防护装备，包括安全帽、防尘口罩、防滑鞋等。
4.3 设备安全使用施工过程中，合理使用和保养设备，定期进行检修和维护，并确保设备的正常工作和安全操作。

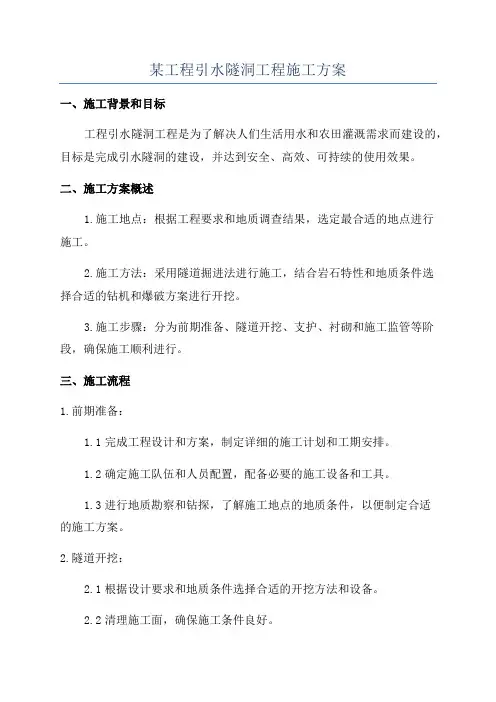

某工程引水隧洞工程施工方案
某工程引水隧洞工程施工方案一、施工背景和目标工程引水隧洞工程是为了解决人们生活用水和农田灌溉需求而建设的，目标是完成引水隧洞的建设，并达到安全、高效、可持续的使用效果。
二、施工方案概述1.施工地点：根据工程要求和地质调查结果，选定最合适的地点进行施工。
2.施工方法：采用隧道掘进法进行施工，结合岩石特性和地质条件选择合适的钻机和爆破方案进行开挖。
3.施工步骤：分为前期准备、隧道开挖、支护、衬砌和施工监管等阶段，确保施工顺利进行。
三、施工流程1.前期准备：1.1完成工程设计和方案，制定详细的施工计划和工期安排。
1.2确定施工队伍和人员配置，配备必要的施工设备和工具。
1.3进行地质勘察和钻探，了解施工地点的地质条件，以便制定合适的施工方案。
2.隧道开挖：2.1根据设计要求和地质条件选择合适的开挖方法和设备。
2.2清理施工面，确保施工条件良好。
2.3进行隧道开挖，采用适当的爆破工艺和技术手段。
2.4随时监控施工过程，及时调整施工方案和方法。
3.支护：3.1根据岩层情况和隧道尺寸选择合适的支护方式和材料。
3.2安装钢筋网和喷锚杆，加固岩层，防止塌方和坍塌。
3.3进行喷射混凝土衬砌，保证隧道结构的牢固和稳定。
4.衬砌：4.1按照设计要求和施工标准进行隧道衬砌施工。
4.2选用耐蚀、耐高压水的材料进行衬砌。
4.3采用机械施工和人工加工相结合的方式，确保衬砌质量。
5.施工监管：5.1设立现场监控点，监测施工过程中的变形和沉降情况。
5.2定期进行会议和汇报，及时解决施工中的问题和困难。
5.3严格按照相关规范和标准进行验收和记录，确保施工质量和安全。
四、施工安全和环保措施1.施工安全：1.1设立安全防护标志和警示牌，确保施工现场安全。
1.2采用合理的爆破方案，控制振动和飞石对周边环境和设施的影响。
1.3配备专业的安全人员，进行施工现场安全培训和监管。
2.施工环保：2.1控制扬尘污染，采取湿喷、覆盖等措施进行控制。
2.2合理处理施工废弃物和矿石渣土，避免对环境造成污染。
引水隧洞洞身施工方案

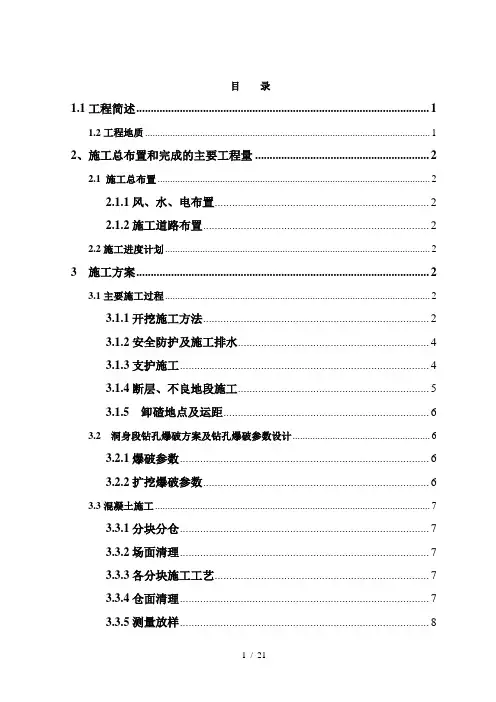

目录1.1工程简述 (1)1.2工程地质 (1)2、施工总布置和完成的主要工程量 (2)2.1 施工总布置 (2)2.1.1风、水、电布置 (2)2.1.2施工道路布置 (2)2.2施工进度计划 (2)3 施工方案 (2)3.1主要施工过程 (2)3.1.1开挖施工方法 (2)3.1.2安全防护及施工排水 (4)3.1.3支护施工 (4)3.1.4断层、不良地段施工 (5)3.1.5 卸碴地点及运距 (6)3.2 洞身段钻孔爆破方案及钻孔爆破参数设计 (6)3.2.1爆破参数 (6)3.2.2扩挖爆破参数 (6)3.3混凝土施工 (7)3.3.1分块分仓 (7)3.3.2场面清理 (7)3.3.3各分块施工工艺 (7)3.3.4仓面清理 (7)3.3.5测量放样 (8)3.3.6预埋件安装 (8)3.3.7钢筋制安 (8)3.3.8立模、校模 (8)3.3.9清仓验收 (8)3.3.10混凝土拌制及运输 (8)3.3.11混凝土入仓浇筑 (9)3.3.12混凝土的平仓及振捣 (9)3.3.13混凝土养护及拆模 (9)3.3.14砼浇筑施工流程图 (9)4.资源配置 (10)4.1 施工劳动力配置见表 (10)4.2 机械设备配置 (11)5、施工质量管理 (11)5.1工程施工质量管理制度 (11)5.1.1施工质量管理保证体系 (11)5.1.2施工质量检查控制制度 (11)5.2工程施工质量管理措施 (12)5.3施工测量控制 (12)5.4开挖质量保证措施 (12)5.5支护质量保证措施 (13)5.4混凝土拌和质量控制及原材料质量控制 (13)5.4.1原材料质量控制 (13)5.4.2拌和质量的控制 (13)5.5混凝土施工质量检查控制 (13)5.5.1钢筋工序 (14)5.5.2混凝土模板工序 (14)5.5.3混凝土浇筑 (14)图5.1.1 质量保证体系图 (15)6、安全管理 (15)6.1安全施工、文明生产管理内容： (15)6.1.1建立安全生产制度: (15)6.1.2安全技术管理 (17)6.1.3安全生产、文明施工检查考核制度 (17)6.1.4安全事故处理 (17)6.2安全生产责任制 (17)7. 施工管理机构 (18)1、工程概况1.1工程简述xx水电站装机容量为125MW，电站主要任务是发电。
引水隧洞施工方案
引水隧洞施工方案引水隧洞施工方案一、项目概述引水隧洞是一种为了将水源从一个地点引至另一个地点而建造的隧洞。
本方案旨在设计和施工一条引水隧洞，将选定地区的水源引入特定区域，以满足人们的饮水、农业灌溉或工业用水需求。
二、工程规划与设计在进行引水隧洞施工前，我们首先需要进行工程规划与设计。
主要步骤包括：1. 可行性研究：对选定地区进行勘测和地质调查，评估隧洞施工的可行性和可靠性。
2. 设计参数确定：根据地质调查结果，确定引水隧洞的尺寸、长度、坡度和直径。
3. 施工方法选择：根据地质条件和工程要求，选择合适的施工方法，如钻孔爆破法、盾构法或TBM法。
4. 安全措施规划：根据施工方法和地质条件，确定适当的安全措施，包括通风、防水、排水和消防设施。
5. 施工时间计划：根据工程规模和地质条件，制定详细的施工时间计划，包括各个施工阶段的工期、进度和资源安排。
三、施工流程引水隧洞的施工流程主要包括以下几个步骤：1. 前期准备：清理、平整施工区域；建立施工基地，包括临时办公室、工人宿舍和设备存放区。
2. 地面工程：进行起点和终点的标注和测量；清理施工区域，包括移除植被和杂物；进行开挖和填充工作，以确保施工区域的平整和稳定。
3. 隧洞开挖：根据设计要求和施工方法，进行隧洞的开挖工作。
如果选择钻孔爆破法，需要进行爆破作业，并确保施工现场的安全。
如果选择盾构法或TBM法，需要安装和操作盾构机或TBM。
4. 支护结构建设：在隧洞开挖的同时，进行支护结构的建设。
根据地质条件，选择适当的支护材料和方法，如喷射混凝土、钢筋网和锚杆。
5. 隧道衬砌：在隧洞开挖和支护结构建设完成后，进行隧道衬砌工作。
选择合适的衬砌材料，如预制混凝土片和砖砌体，按照设计要求进行衬砌施工。
6. 排水和通风系统安装：在隧洞衬砌完成后，安装排水和通风系统，确保隧洞内的稳定和安全。
7. 施工验收：进行施工验收，包括隧洞尺寸、质量和安全的检查和测试。
根据验收结果，逐步移除施工设施和清理施工现场。
引水隧洞施工方案
引水隧洞施工方案引水隧洞施工方案一、工程概况：该引水隧洞位于山区，全长2000米，设计标准为水平掌子面，断面尺寸为4m × 4m。
施工期限为12个月。
二、施工组织：1.项目经理负责整个施工方案的编制与实施，分别设立土建、机械、电气三个部门，具体负责施工工艺。
2.施工班组：分为钻爆组、锚杆喷射混凝土组、坑下开挖组、支护组和电气组，负责不同工作环节。
三、施工工艺：1.钻爆：先利用钻机开展预裂缝，将爆破药装填入裂缝，并设置合理的引爆装置，爆破药使用低爆速且不对周边山体造成破坏。
再使用装有水冷的液压凿岩机械进行二次破碎。
2.坑下开挖：采用隧道开挖机进行机械化掘进，依据岩性调整刀具压力和转速，并及时排除岩屑和泥浆。
3.锚杆喷射混凝土：按照设计要求，将锚杆插入钻孔并灌注混凝土，形成均匀的支护层。
混凝土配比按照3：1：0.35配制。
使用复合软管自动喷射机进行喷射，控制好喷射压力和时间，以确保混凝土质量和硬度。
4.支护：在开挖过程中进行随时随地的支护工作，包括喷射混凝土、喷射砂浆、锚杆、钢丝网等，以保障开挖面的稳定性。
5.电气：在隧洞内布设照明电缆和通信电缆，采用防水、防爆的电缆材料，以及合理的线路敷设方式，确保施工安全和工程质量。
四、施工步骤：1.岩体调查：通过地质勘察确定岩性、地层结构、隧道各断面情况，为施工工艺和方案提供依据。
2.洞口处理：进行挖土平台、围护结构等工程，确保洞口的稳定性供给施工。
3.钻爆：根据岩体性质制定爆破方案，开展钻爆作业，破碎岩石并清理碎岩。
4.坑下开挖：使用隧道开挖机进行机械化掘进，边开挖边进行支护，确保洞体的安全。
5.锚杆喷射混凝土：在开挖面进行锚杆和喷射混凝土支护，保护洞体的稳定。
通过合理的喷射工艺，确保混凝土质量。
6.支护：针对不同岩体的特点，进行支护工作，包括喷射混凝土、喷射砂浆、锚杆、钢丝网等。
7.电气：在施工进度较为平稳时，进行电气布线和设备安装，确保施工过程的安全和效率。
引水隧洞工程施工方案
引水隧洞工程施工方案引水隧洞工程是一项在山区或丘陵地带进行的一种以隧道方式引水的工程。
隧洞的施工需要经过一系列的策划、设计和施工工艺的整合，为了保证引水隧洞工程的施工质量和安全性，本文将从工程策划、工程设计、施工工艺等方面进行详细的解析，以期为引水隧洞工程的顺利施工提供一套可行的施工方案。
一、引水隧洞工程施工策划1. 项目概况引水隧洞工程施工对象为整条引水隧洞工程，建设地点位于某某省xx市某某区，工程全长xx公里。
2. 施工目标（1）保证施工质量，达到设计要求；（2）保证施工进度，力求提前完成；（3）保证施工安全，实现零事故。
3. 施工内容引水隧洞工程施工内容主要包括隧洞洞体开挖、洞体支护、隧洞混凝土衬砌、排水设施安装、通风设施安装等内容。
4. 施工时间引水隧洞工程的施工时间为xx年xx月至xx年xx月。
5. 施工标准引水隧洞工程施工按照某某省xx市某某区相关标准进行施工。
6. 施工队伍引水隧洞工程施工队伍主要包括总包施工队、专业分包单位、施工监理单位等。
二、引水隧洞工程设计方案1. 洞体断面设计引水隧洞工程洞体采用圆形断面设计，断面直径为xx米。
2. 隧道纵、横断面设计引水隧洞工程隧道纵、横断面采用标准设计，确保水流的顺畅。
3. 支护结构设计引水隧洞工程采用混凝土刚性支承结构，以保证洞体的稳定性和安全性。
4. 排水设施设计引水隧洞工程在设计上设置排水设施，以确保水流的顺畅和通畅。
5. 通风设施设计引水隧洞工程设计中设置通风设施，以确保洞内的空气清新和通风。
6. 洞内道路设计引水隧洞工程设计中设置洞内道路，以方便施工和维护。
三、引水隧洞工程施工工艺1. 隧洞洞体开挖（1）采用机械开挖方式，采用挖掘机、钻爆机等设备进行洞体的开挖；（2）严格按照设计标高进行开挖，保证截面尺寸的准确性。
2. 洞体支护（1）采用深基坑支护方式，采用桩、撑墙、锚杆等方式进行洞体的支护；（2）支护工程严格按照设计要求进行，确保支护稳固。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.工程概述及说明1.1.工程概况曹河水电站工程导流隧洞工程位于晋城市。
本枢纽工程以发电为主，兼顾航运、养殖等综合效益。
本工程规模属大（2）型，工程等别为二等。
主要由进水口进水塔、导流隧洞、出口段调压室、管理设施等建筑物组成。
大坝为一级建筑物，溢洪道、引水系统和电站厂房均为二级建筑物。
导流隧洞长1800m。
隧洞进出口段、进口段采用全断面钢筋混凝土衬砌，其余洞段对底板和侧墙采用钢筋混凝土薄衬。
放空洞利用导流隧洞采用可爆堵头技术改造而成。
1.2工程地质隧洞岩体强度较高，属Ⅲ类围岩，进口、出口段为Ⅳ类围岩坚固系数f ≈6～8。
总的看成洞条件一般，进口段地质条件较差，施工难度较大，加强施工地质工作，发现不稳定岩块，及时支护或喷锚支护，以保施工安全。
洞室围岩透水性强，地下水位低，隧洞采用钢筋混凝土衬砌。
1.3交通条件工程对外交通目前以公路运输为主，届时可为本工程对外交通提供方便。
1.4施工供电条件由发包人引10 kV线路至施工现场，导流隧洞进出口附近各设置1变压器，变压器容量能满足施工用电要求。
1.5 合同项目和工程范围1.5.1 工程施工的区域范围承包人主要在施工征地范围内完成导流隧洞（堵头段和封堵闸门除外）、进水塔和调压室工程施工。
1.5.2实施、完成和维护的工程项目⑴导流隧洞工程，包括土石方明挖、隧洞洞挖、混凝土浇筑、埋件施工、砌体工程和部分土石方回填等；⑵放空洞工程，包括土石方明挖、混凝土衬砌施工等；⑶临时工程：承包人为完成承建的工程项目，负责修建与维护施工道路、贮运设施、停放场地、辅助企业、施工风水电系统、混凝土拌和系统，还包括施工导流、场地排水、办公与生活营地营造、场地平整、场内道路以及其他所有临建工程。
临时工程不包括10kV供电干线。
1.6施工组织设计原则、依据及具体内容1.6.1 编制目的本《施工组织设计》是我单位对本工程的投标文件之一，它体现了我单位对本工程施工的总体构思和部署，是一部对工程质量、安全、工期计划、资源配置、总体布置以及文明施工等方面进行程序化管理的纲领性文件。
若我单位有幸中标承建本工程，我们将依据本《施工组织设计》所确定的原则、方法、资源配置等，全力投入，严格遵循有关的施工及验收规范。
在图纸会审之后，进一步编制详细的《施工组织设计》，形成完整的工程技术文件，用以指导工程施工，确保本工程质量、安全、工期等目标的顺利实现。
1.6.2 编制依据⑴恩施老渡口水电站导流隧洞工程的施工招标文件及答疑文件。
⑵设计图纸。
⑶投标施工招标文件。
⑷现场实际踏勘情况。
⑸国家现行相关工程建设法规和当地政府有关地方性法规和规定。
⑹国家和行业颁布的相关现行的技术标准和规程、规范。
⑺本单位质量体系文件和企业标准。
⑻本单位有关质量管理、安全管理、文明施工管理等项目管理方面的文件。
1.6.3设计内容本工程根据招标文件及有关文件精神要求，施工组织设计内容包括：工程概况、施工条件、施工布置、施工组织机构、施工人员的配置、劳动力计划、机械配备及进场计划、施工进度计划；主要工程施工方案及技术措施、质量保证措施、安全措施、文明施工及环境保护措施等方面。
2．施工总平面布置2.1布置条件和原则2.1.1布置条件本工程地处山西省晋城市山区，隧洞两端都有一些地区较为平缓，经整理作为隧洞砼砂石料堆场及砼搅拌场地。
2.1.2布置原则施工总体布置的基本原则为：在业主指定的征地范围内因地制宜，因时制宜，利于生产，方便生活，快速安全，经济可靠，易于管理。
具体的布置原则如下：施工场地选择做到综合考虑地形、地质条件、场内外交通条件，供水、供电、供风、防洪排水等要求，尽量选择地形平坦宽阔靠近施工现场且地质条件较的地方。
场地划分和布置符合国家有关安全、防火、卫生、环境保护等规定。
各种施工设施的布置，满足主体工程施工的要求，避免干扰、避免或减少材料的重复、往返运输，并为均衡生产创造条件。
施工道路布置与现有的场内施工相连接，形成对外交通网络，并满足工程施工进度要求，且使其工程量最少，同时满足边坡稳定的要求。
所有的临时设施布置场地满足防洪标准。
充分利用施工场地，采取集中与分散相结合的方式进行场地规划。
根据地形条件，利用地形高差进行布置，以减少场地平整工程量。
2.2生活及生产辅助设施2.2.1生活设施布置根据招标文件的规定，生活设施就近布置。
拟布置在引水发电隧洞左侧的道路两旁。
生活设施的主要内容为：办公室、职工宿舍、职工食堂、职工澡堂、厕所等。
其建筑面积及占地面积计算如下：（生活设施附近有民房就租用，短期可采用简易棚式结构）1、办公室按办公人员总人数确定，建筑面积定额为6m2/人，办公人员数量按施工高峰期总人数的5%考虑，计90m2、占地系数按1.3计m2/人，其占地面积120m2。
租用民房住居。
2、职工宿舍按高锋总人数计算，每个职工按3.0m2考虑，计600m2，占地系数按1.3计，其占地面积780m2。
租用民房住居。
3、职工食堂职工食堂：按高峰期总人数计算，每个职工人均占地0.15㎡，计生活区建筑面积50㎡，占地面积70㎡，租用民房住居。
4、职工澡堂职工澡堂：按高峰期总人数计算，每个职工人均占地0.10㎡，计生活区建筑面积35㎡，占地面积40㎡，采取砖砌结构。
5、厕所按职工总人数计算，每个职工按0.15m考虑，计40m2，占地系数按1.8计，其占地面积70m2。
生活办公设施布置情况表见下表：表2-2-1 生活及办公设施一览表生产辅助设施包括：钢筋加工厂、木工厂、机修车间、试验室、停车场、火工材料仓库、油料仓库、综合仓库、水泥仓库、金结加工车间等。
1、钢筋加工厂本工程钢筋加工总量291T，日最大加工量为5T，每吨占用面积按10㎡计算，钢筋加工厂的建筑面积为50㎡，钢筋原材料成品、半成品堆放场地及通道按加工厂建筑面积的10倍计算，得钢筋堆场面积为500㎡，钢筋加工厂布置在导流洞入口处和导流洞进口右侧的空场地上。
2、木工加工厂本工程混凝土浇筑模板以钢模为主，只有局部位置的转角及特殊部位采用木模板，木工加工厂布置进出口钢筋厂附近的位置。
木工加工厂建筑面积40㎡，占地面积200㎡。
3、机修车间机修车间主要是为工程机械维修及保养，在导流洞右侧和引水隧洞出口各设一个，其建筑面积为30㎡，占地面积100㎡。
4、试验室试验室主要是为工程施工中的砼提供配合比，砂石料、钢材，隧洞锚杆砂浆配合比等，试验室布置在办公室附近，拟建筑面积15㎡，占地面积30㎡。
5、停车场为满足土石机械及砼生产的行走机械临时停放的需要，导流洞右侧和左侧地各设一个。
6、火工材料仓库火工材料仓库设在导流洞出口吊桥左端，远离建筑物及人口居住区（其安全距离满足国家有关规定），且雷管与炸药分开设置仓库存放，其建筑面积30㎡。
7、油料仓库工地现场只设柴油、润滑油仓库，油库设在停车场附近，柴油用油罐储存，润滑油用桶装存放，其建筑面积50㎡，占地面积150㎡。
8、综合仓库综合库仓用于存放劳保，生活物资及生产所需的低值易耗品材料。
本工程设置综合仓库一座，其建筑面积20㎡，设在生活区内。
9、水泥库仓水泥库仓设在混凝土拌和站内，两拌和站各设一座。
10、金结加工车间为满足本标段的金属及埋件结构制作加工需要，在进水口导流洞右侧1#场地机修车旁设置一个结金加工车间，其建筑面积50m2，占地面积300m2。
1）对外交通工程对外交通目前以公路运输为主，为本工程对外交通提供方便。
2）场内道路场内施工道路除利用工地现有道路外，拟重新修筑两条临时施工道路。
沿河滩地势比较平坦，起伏不大，拟导流隧洞进口和出口各修筑一条临时施工道路，就近取石渣用推土机推平碾压宽7.0m，长约1.0km。
以上施工道路作为场内主要施工道路。
2.4 风、水、电供应及通讯系统1）供风系统根据本标段的施工特点，按工程用风的需要采取分散供风的方案，拟设两个供风点，即在导流洞进、出口各设一个供风系统。
在导流洞进出口各和三个支洞口布置1台20m3/min电动空压机和1台12m3/min柴油空压机，总风量为32m3/min。
在导流洞出口段布置1台20m3/min电动空压机。
2）供水系统供水系统包括生活用水和生产用水。
生活用水：在生活区内修10m3蓄水池，就近引用当地居民饮用水。
其水质必须符合国家规定的饮用标准。
生产用水：包括砂石料系统用水，砼拌合及养护用水，钻孔用水等。
隧洞开挖钻孔用水：直接用水泵抽取水，在隧洞进出口高出洞顶30m 左右的适当位置各修一座10m3的蓄水池供水。
砂石系统用水：直接用水泵抽取马水河之水，在砂石系统附近，高出砂石料用水机械10～20m处修理一座10m3 的蓄水池供水。
混凝土搅拌用水：在混凝土拌和站旁修一个4m3水池，可直接在马水河就近抽取。
3）供电系统根据现有的高压供电系统，在山顶架设一台1000kvA变压器，按施工机械的用电量从山顶向施工区架设低压线路。
在施工现场配置相应的供电线路及控制设备作为各工作面的供电系统，为确保施工的正常进行，在导流洞进出口各配备一台50kw柴油发电机组，作为备用电源。
隧洞内工作面用电：采用36v低变压器将220v降为36v的安全电压，引至工作面照明。
4）通讯系统在生活区的办公室安设固定程控电话机对外联络，工地区域内采用对讲机进行现场联络。
项目部主要负责人配备有移动电话联络。
2.5混凝土拌合系统（1）拌和系统生产能力根据施工总进度计划安排，高峰期平均浇筑强度1200m3/月。
由于导流洞浇筑时间短，要求拌和能力不小于30m3/h。
（2）砼拌和设备根据每天砼的浇筑强度能满足工程施工的需要，拟采用一套HZS50强制式拌和站，搅拌站的主要性能：（3）搅拌站的工艺流程砼拌和工艺流程图（4）砼搅拌系统的布置本标段拟在导流洞进水塔附近安装一套HZS50搅拌站，在三个支洞口各安装一台自落式拌合机，共占地面积500㎡，其中建筑面积100㎡，水泥仓库建在拌和机附近，占地面积100㎡。
砼搅拌用水：在砼搅拌机旁设4m3蓄水池供水。
砼搅拌用外加剂：在砼搅拌机旁设一溶解池。
砼搅拌时，砂石料、水泥、外加剂、水都采用电子自动计量机械自动进料。
本系统只布置中央控制室、配电室、现场试验值班室、抽水站。
表2-5-2 混凝土拌合各级系统临时房屋表砼拌和系统要求，在施工过程中，主要采取以下措施：1）皮带机、拆包间等均进行封闭运行，减少粉尘的产生。
2）现场施工中，经常洒水压尘。
3）系统的废水用排水沟集中，经沉淀、除油等方法处理后方可排放到下游河道。
3．施工总进度计划3.1 编制原则1）按招标文件总工期要求编制施工总进度计划。
2）按照拟定的施工方案，施工总体布置，制定施工进度计划。
3）在确保工程质量和满足总工期、分部工程工期要求的前提下，统筹兼顾、精心安排，施工总进度计划尽可能做到连续、均衡、经济合理，并留有余地。
