引水隧洞工程施工方案
引水隧洞工程施工方案

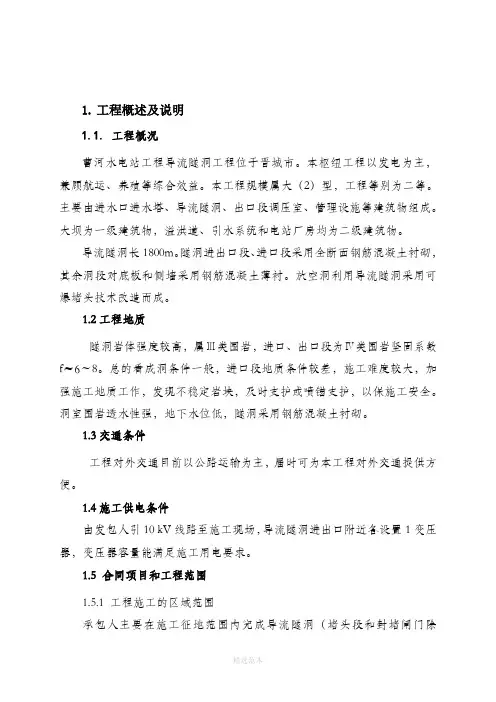

1.工程概述及说明1.1.工程概况曹河水电站工程导流隧洞工程位于晋城市。
本枢纽工程以发电为主，兼顾航运、养殖等综合效益。
本工程规模属大（2）型，工程等别为二等。
主要由进水口进水塔、导流隧洞、出口段调压室、管理设施等建筑物组成。
大坝为一级建筑物，溢洪道、引水系统和电站厂房均为二级建筑物。
导流隧洞长1800m。
隧洞进出口段、进口段采用全断面钢筋混凝土衬砌，其余洞段对底板和侧墙采用钢筋混凝土薄衬。
放空洞利用导流隧洞采用可爆堵头技术改造而成。
1.2工程地质隧洞岩体强度较高，属Ⅲ类围岩，进口、出口段为Ⅳ类围岩坚固系数f≈6～8。
总的看成洞条件一般，进口段地质条件较差，施工难度较大，加强施工地质工作，发现不稳定岩块，及时支护或喷锚支护，以保施工安全。
洞室围岩透水性强，地下水位低，隧洞采用钢筋混凝土衬砌。
1.3交通条件工程对外交通目前以公路运输为主，届时可为本工程对外交通提供方便。
1.4施工供电条件由发包人引10 kV线路至施工现场，导流隧洞进出口附近各设置1变压器，变压器容量能满足施工用电要求。
1.5 合同项目和工程范围1.5.1 工程施工的区域范围承包人主要在施工征地范围内完成导流隧洞（堵头段和封堵闸门除外）、进水塔和调压室工程施工。
1.5.2实施、完成和维护的工程项目⑴导流隧洞工程，包括土石方明挖、隧洞洞挖、混凝土浇筑、埋件施工、砌体工程和部分土石方回填等；⑵放空洞工程，包括土石方明挖、混凝土衬砌施工等；⑶临时工程：承包人为完成承建的工程项目，负责修建与维护施工道路、贮运设施、停放场地、辅助企业、施工风水电系统、混凝土拌和系统，还包括施工导流、场地排水、办公与生活营地营造、场地平整、场内道路以及其他所有临建工程。
临时工程不包括10kV供电干线。
1.6施工组织设计原则、依据及具体内容1.6.1 编制目的本《施工组织设计》是我单位对本工程的投标文件之一，它体现了我单位对本工程施工的总体构思和部署，是一部对工程质量、安全、工期计划、资源配置、总体布置以及文明施工等方面进行程序化管理的纲领性文件。
引水隧洞工程施工方案
引水隧洞工程施工方案一.编制依据（1）施工合同（2）《水利水电施工组织设计规范》SDJ338-89（3）《水工建筑物地下开挖工程施工技术规范》DL/T5099-1999（4）《砌体工程施工及验收规范》GB50203-98（5）《水工混凝土施工规范》SDJ207-82（6）《水利水电施工测量规范》SL52-93（7）施工图纸名二、工程概况彭水县棣棠水电站位于彭水县棣堂乡,坝址位于彭水县普子河支流里头河农桩坎河段漆树湾处，引水隧洞位于河岸右侧，需修建临时渡河进洞道路以进行引水隧洞工程的施工。
引水隧洞工程为本工程的重点，隧洞全长3399m，隧洞设计1个支洞，支洞长度177.92m，支洞位于隧洞K1+870.46处，断面型式均为3.1*3.55m,隧洞进口底板高程749.2m，出口底板高程747.398m，隧洞坡降为0.05%；支洞进口高程为748.272m，出口高程为747.934m，支洞坡降为0.19%。
由于初设时无地勘资料，在隧洞准备施工及掘进过程中补足地勘资料。
三、施工准备1、技术准备1）组织有关技术人员充分熟悉和审查施工图纸，施工图纸及其组成部分间有无矛盾和错误，施工图在尺寸、坐标、标高和说明方面是否一致，技术要求是否明确，结构施工图与设备安装的工艺是否矛盾，参加由建设单位主持的图纸会审、设计交底，并形成图纸会审纪要，所有参加方签字盖章。
2）根据工程的特点，研究使用新技术、新工艺、新材料，满足工期和质量要求。
3）编制和审批施工组织设计、质量计划及作业指导书、施工方案。
4）各有关技术资料的准备，各有关材料的进场试验。
2、现场准备根据施工需要进行调查研究，并掌握隧洞沿线的下列情况和资料：现场地形、地貌、工程地质和水文地质资料；气象资料；工程用地、交通运输及排水条件；施工供水、供电条件；工程材料、施工机械供应条件。
根据建设单位给定的定位坐标及高程控制点测量放线，引测隧洞的定位桩，控制点、水准点，测量放线由专人负责，技术部门管理，制定切实可行的方案。
引水隧洞混凝土施工方案
引水隧洞混凝土施工方案一、工程概况引水隧洞是为了引导水源从一个地点传输到另一个地点而建造的隧道。
它通常用于水利工程、发电厂和城市供水系统等项目中。
本方案旨在介绍一种引水隧洞混凝土施工方案，以确保项目顺利进行。
二、施工准备1.设计：根据隧洞的设计要求和施工图纸，确定隧洞的尺寸、布线和形状。
2.施工队伍：组建一支专业的施工队伍，包括技术人员、工程师和熟练工人。
3.材料准备：准备好所需要的混凝土、钢筋和其他材料，并保证其质量达到相关标准。
4.设备准备：租借或购买必要的施工设备，如泵车、搅拌机和吊装设备等。
三、施工过程1.隧洞地面准备：首先清理施工区域，确保没有杂物和障碍物。
然后进行地面平整，以便进行后续施工。
2.地基处理：根据工程要求，对地基进行处理，以增强地基的可承载能力和稳定性。
3.隧洞基础施工：根据设计要求，进行基础的混凝土浇筑，包括基础底板和周边墙体的施工。
4.隧洞钢筋绑扎：在进行混凝土浇筑前，根据设计图纸的要求，进行钢筋的绑扎。
确保钢筋的位置准确，并严密固定。
5.混凝土浇筑：采用承重钢模板，进行混凝土浇筑。
在整个施工过程中，注意控制混凝土的均匀性和密实性。
6.隧洞防水处理：待混凝土完全凝固后，对隧洞进行防水处理，以保护隧洞的结构和防止水渗透。
7.隧洞内部设施安装：根据设计要求，在隧洞内部安装管道、阀门等设备，并进行连接和测试。
8.修整和检验：完成施工后，对隧洞进行整体的修整和清理，并进行必要的检验和测试，以确保施工质量达到要求。
四、安全措施1.安全培训：在施工开始前，对所有参与施工的人员进行必要的安全培训，包括操作规程、紧急逃生等。
2.安全设施：设置必要的安全设施，如扶手、爬梯、安全网等，确保施工人员的安全。
3.安全检查：定期进行安全检查，排除安全隐患，并及时进行整改跟进。
4.紧急预案：制定紧急预案和逃生计划，并确保所有人员都熟悉这些计划。
五、施工质量管理1.质量检测：对混凝土、钢筋和其他材料进行严格检测，确保其质量符合相关标准。
引水隧洞样板工程施工方案
一、工程概况本工程为某引水隧洞工程，隧洞全长约XX公里，洞径XX米，最大埋深XX米。
该工程地质条件复杂，隧洞穿过多个断层、溶洞、破碎带等，施工难度较大。
为提高施工质量、缩短工期、降低成本，特制定本样板工程施工方案。
二、施工准备1. 组织机构成立样板工程施工领导小组，负责样板工程的组织实施和协调管理。
2. 人员培训对施工人员进行岗前培训，提高施工人员的综合素质和操作技能。
3. 材料设备根据施工需要，提前准备施工材料、设备，确保施工顺利进行。
4. 施工图纸及技术文件收集整理施工图纸及技术文件，确保施工图纸的准确性和完整性。
三、施工工艺1. 隧洞开挖采用台阶法开挖，先进行上台阶开挖，再进行下台阶开挖。
台阶高度根据地质条件和施工进度确定。
2. 隧洞支护采用锚杆、钢筋网、喷射混凝土等支护措施，确保隧洞稳定。
3. 隧洞排水采用排水沟、排水孔等排水措施，及时排除洞内积水。
4. 隧洞通风采用自然通风和机械通风相结合的方式，确保洞内空气质量。
5. 隧洞测量采用全站仪、水准仪等测量设备，对隧洞进行精确测量。
四、样板工程实施1. 选择典型段落作为样板工程，进行精细化管理。
2. 加强施工过程中的质量控制，确保样板工程达到预期效果。
3. 及时总结样板工程施工经验，为后续工程提供借鉴。
4. 组织现场观摩，推广样板工程施工经验。
五、施工安全1. 加强安全教育培训，提高施工人员的安全意识。
2. 完善安全防护设施，确保施工人员的人身安全。
3. 定期进行安全检查，及时发现和消除安全隐患。
4. 制定应急预案，确保突发事件得到及时有效处理。
六、施工进度1. 制定详细的施工进度计划，确保工程按期完成。
2. 加强施工过程中的进度管理，确保施工进度符合计划要求。
3. 加强资源调配，确保施工进度不受影响。
4. 定期召开进度协调会，解决施工过程中出现的问题。
通过以上施工方案的实施，确保引水隧洞样板工程顺利进行，为后续工程提供优质、高效、安全的施工保障。
引水隧洞施工方案

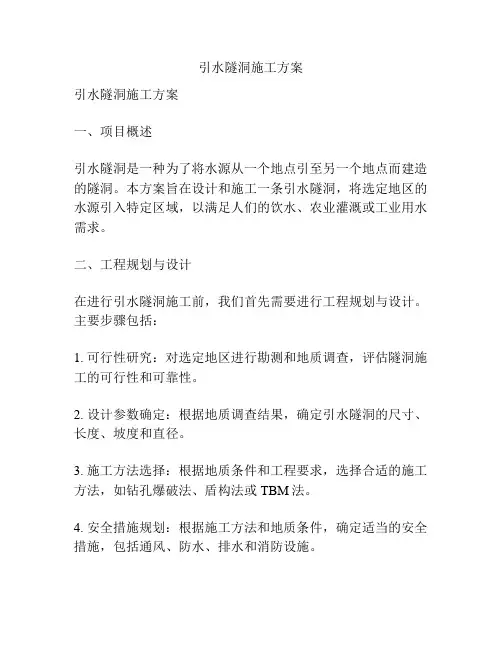

引水隧洞施工方案引水隧洞施工方案一、项目概述引水隧洞是一种为了将水源从一个地点引至另一个地点而建造的隧洞。
本方案旨在设计和施工一条引水隧洞，将选定地区的水源引入特定区域，以满足人们的饮水、农业灌溉或工业用水需求。
二、工程规划与设计在进行引水隧洞施工前，我们首先需要进行工程规划与设计。
主要步骤包括：1. 可行性研究：对选定地区进行勘测和地质调查，评估隧洞施工的可行性和可靠性。
2. 设计参数确定：根据地质调查结果，确定引水隧洞的尺寸、长度、坡度和直径。
3. 施工方法选择：根据地质条件和工程要求，选择合适的施工方法，如钻孔爆破法、盾构法或TBM法。
4. 安全措施规划：根据施工方法和地质条件，确定适当的安全措施，包括通风、防水、排水和消防设施。
5. 施工时间计划：根据工程规模和地质条件，制定详细的施工时间计划，包括各个施工阶段的工期、进度和资源安排。
三、施工流程引水隧洞的施工流程主要包括以下几个步骤：1. 前期准备：清理、平整施工区域；建立施工基地，包括临时办公室、工人宿舍和设备存放区。
2. 地面工程：进行起点和终点的标注和测量；清理施工区域，包括移除植被和杂物；进行开挖和填充工作，以确保施工区域的平整和稳定。
3. 隧洞开挖：根据设计要求和施工方法，进行隧洞的开挖工作。
如果选择钻孔爆破法，需要进行爆破作业，并确保施工现场的安全。
如果选择盾构法或TBM法，需要安装和操作盾构机或TBM。
4. 支护结构建设：在隧洞开挖的同时，进行支护结构的建设。
根据地质条件，选择适当的支护材料和方法，如喷射混凝土、钢筋网和锚杆。
5. 隧道衬砌：在隧洞开挖和支护结构建设完成后，进行隧道衬砌工作。
选择合适的衬砌材料，如预制混凝土片和砖砌体，按照设计要求进行衬砌施工。
6. 排水和通风系统安装：在隧洞衬砌完成后，安装排水和通风系统，确保隧洞内的稳定和安全。
7. 施工验收：进行施工验收，包括隧洞尺寸、质量和安全的检查和测试。
根据验收结果，逐步移除施工设施和清理施工现场。
引水隧洞施工方案

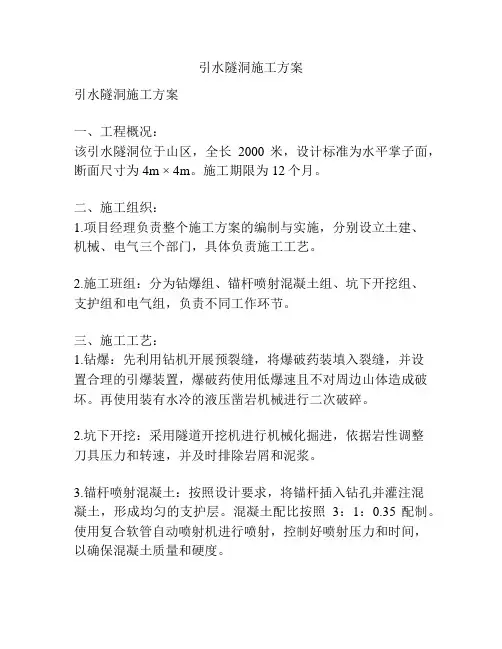

引水隧洞施工方案引水隧洞施工方案一、工程概况：该引水隧洞位于山区，全长2000米，设计标准为水平掌子面，断面尺寸为4m × 4m。
施工期限为12个月。
二、施工组织：1.项目经理负责整个施工方案的编制与实施，分别设立土建、机械、电气三个部门，具体负责施工工艺。
2.施工班组：分为钻爆组、锚杆喷射混凝土组、坑下开挖组、支护组和电气组，负责不同工作环节。
三、施工工艺：1.钻爆：先利用钻机开展预裂缝，将爆破药装填入裂缝，并设置合理的引爆装置，爆破药使用低爆速且不对周边山体造成破坏。
再使用装有水冷的液压凿岩机械进行二次破碎。
2.坑下开挖：采用隧道开挖机进行机械化掘进，依据岩性调整刀具压力和转速，并及时排除岩屑和泥浆。
3.锚杆喷射混凝土：按照设计要求，将锚杆插入钻孔并灌注混凝土，形成均匀的支护层。
混凝土配比按照3：1：0.35配制。
使用复合软管自动喷射机进行喷射，控制好喷射压力和时间，以确保混凝土质量和硬度。
4.支护：在开挖过程中进行随时随地的支护工作，包括喷射混凝土、喷射砂浆、锚杆、钢丝网等，以保障开挖面的稳定性。
5.电气：在隧洞内布设照明电缆和通信电缆，采用防水、防爆的电缆材料，以及合理的线路敷设方式，确保施工安全和工程质量。
四、施工步骤：1.岩体调查：通过地质勘察确定岩性、地层结构、隧道各断面情况，为施工工艺和方案提供依据。
2.洞口处理：进行挖土平台、围护结构等工程，确保洞口的稳定性供给施工。
3.钻爆：根据岩体性质制定爆破方案，开展钻爆作业，破碎岩石并清理碎岩。
4.坑下开挖：使用隧道开挖机进行机械化掘进，边开挖边进行支护，确保洞体的安全。
5.锚杆喷射混凝土：在开挖面进行锚杆和喷射混凝土支护，保护洞体的稳定。
通过合理的喷射工艺，确保混凝土质量。
6.支护：针对不同岩体的特点，进行支护工作，包括喷射混凝土、喷射砂浆、锚杆、钢丝网等。
7.电气：在施工进度较为平稳时，进行电气布线和设备安装，确保施工过程的安全和效率。
引水隧洞工程施工方案
引水隧洞工程施工方案引水隧洞工程是一项在山区或丘陵地带进行的一种以隧道方式引水的工程。
隧洞的施工需要经过一系列的策划、设计和施工工艺的整合，为了保证引水隧洞工程的施工质量和安全性，本文将从工程策划、工程设计、施工工艺等方面进行详细的解析，以期为引水隧洞工程的顺利施工提供一套可行的施工方案。
一、引水隧洞工程施工策划1. 项目概况引水隧洞工程施工对象为整条引水隧洞工程，建设地点位于某某省xx市某某区，工程全长xx公里。
2. 施工目标（1）保证施工质量，达到设计要求；（2）保证施工进度，力求提前完成；（3）保证施工安全，实现零事故。
3. 施工内容引水隧洞工程施工内容主要包括隧洞洞体开挖、洞体支护、隧洞混凝土衬砌、排水设施安装、通风设施安装等内容。
4. 施工时间引水隧洞工程的施工时间为xx年xx月至xx年xx月。
5. 施工标准引水隧洞工程施工按照某某省xx市某某区相关标准进行施工。
6. 施工队伍引水隧洞工程施工队伍主要包括总包施工队、专业分包单位、施工监理单位等。
二、引水隧洞工程设计方案1. 洞体断面设计引水隧洞工程洞体采用圆形断面设计，断面直径为xx米。
2. 隧道纵、横断面设计引水隧洞工程隧道纵、横断面采用标准设计，确保水流的顺畅。
3. 支护结构设计引水隧洞工程采用混凝土刚性支承结构，以保证洞体的稳定性和安全性。
4. 排水设施设计引水隧洞工程在设计上设置排水设施，以确保水流的顺畅和通畅。
5. 通风设施设计引水隧洞工程设计中设置通风设施，以确保洞内的空气清新和通风。
6. 洞内道路设计引水隧洞工程设计中设置洞内道路，以方便施工和维护。
三、引水隧洞工程施工工艺1. 隧洞洞体开挖（1）采用机械开挖方式，采用挖掘机、钻爆机等设备进行洞体的开挖；（2）严格按照设计标高进行开挖，保证截面尺寸的准确性。
2. 洞体支护（1）采用深基坑支护方式，采用桩、撑墙、锚杆等方式进行洞体的支护；（2）支护工程严格按照设计要求进行，确保支护稳固。
隧洞工程施工方案
隧洞工程施工方案一、工程概述XX水电站位于XX河上，为引水式电站。
电站主要由首部枢纽、引水系统和厂房枢纽组成，装机容量为382MW。
本次施工主要针对引水隧洞进行回填和固结灌浆处理，以保证隧洞结构的稳定性和安全性。
二、主要工程量1. 回填灌浆施工：对引水隧洞进行回填灌浆，以填充隧洞内部的空隙，提高隧洞的稳定性和抗渗性。
2. 固结灌浆施工：对引水隧洞进行固结灌浆，以改善隧洞围岩的力学性能，提高隧洞的承载能力和抗变形能力。
三、施工布置1. 施工临时设施：包括施工营地、材料堆放场、临时道路、施工用水用电等。
2. 施工区：包括回填灌浆施工区、固结灌浆施工区、质量检测区等。
四、主要施工方案1. 施工程序：回填灌浆施工和固结灌浆施工。
2. 造孔：采用钻机进行钻孔，孔径应满足灌浆要求。
3. 洗孔：采用高压水流将孔内岩粉和杂质冲洗干净。
4. 压水试验：采用压力水对孔口进行试验，以确定灌浆参数。
5. 灌浆：采用灌浆泵将灌浆材料注入孔内，灌浆压力应满足设计要求。
6. 灌浆记录仪：记录灌浆过程中的压力、流量、时间等参数。
7. 灌浆材料：根据隧洞地质条件和设计要求选择合适的灌浆材料。
8. 变形观测：对隧洞进行变形观测，以评估灌浆效果。
五、回填灌浆施工1. 回填灌浆施工程序：钻孔、洗孔、压水试验、灌浆、封孔、质量检查。
2. 钻孔定位编号：根据设计图纸进行钻孔定位，并进行编号。
3. 埋管：在钻孔后将灌浆管埋入孔内。
4. 灌浆：采用灌浆泵将灌浆材料注入孔内，直至灌浆压力达到设计要求。
5. 封孔：灌浆结束后对孔口进行封孔处理。
6. 灌浆质量检查：对灌浆质量进行检测，以确保满足设计要求。
六、固结灌浆施工1. 固结灌浆工艺流程：钻孔、洗孔、压水试验、灌浆、封孔、质量检查。
2. 单元划分：根据隧洞长度和地质条件进行单元划分。
3. 灌浆孔布置：根据设计要求进行灌浆孔的布置。
4. 造孔、洗孔、压水试验、灌浆、封孔、质量检查：按照施工程序进行施工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
引水隧洞工程施工方案一、编制依据(1)施工合同(2)《水利水电施工组织设计规范》SDJ338-89(3)《水工建筑物地下开挖工程施工技术规范》DL/T5099-1999(4)《砌体工程施工及验收规范》GB50203-98(5)《水工混凝土施工规范》SDJ207-82(6)《水利水电施工测量规范》SL52-93(7)施工图纸名二、工程概况彭水县棣棠水电站位于彭水县棣堂乡,坝址位于彭水县普子河支流里头河农桩坎河段漆树湾处,引水隧洞位于河岸右侧,需修建临时渡河进洞道路以进行引水隧洞工程的施工。
引水隧洞工程为本工程的重点,隧洞全长3399m,隧洞设计1个支洞,支洞长度177、92m,支洞位于隧洞K1+870、46处,断面型式均为3、1*3、55m,隧洞进口底板高程749、2m, 出口底板高程747、398m,隧洞坡降为0、05%;支洞进口高程为748、272m,出口高程为747、934m,支洞坡降为0、19%。
由于初设时无地勘资料,在隧洞准备施工及掘进过程中补足地勘资料。
三、施工准备1、技术准备1)组织有关技术人员充分熟悉与审查施工图纸,施工图纸及其组成部分间有无矛盾与错误,施工图在尺寸、坐标、标高与说明方面就是否一致,技术要求就是否明确,结构施工图与设备安装的工艺就是否矛盾,参加由建设单位主持的图纸会审、设计交底,并形成图纸会审纪要,所有参加方签字盖章。
2)根据工程的特点,研究使用新技术、新工艺、新材料,满足工期与质量要求。
3)编制与审批施工组织设计、质量计划及作业指导书、施工方案。
4)各有关技术资料的准备,各有关材料的进场试验。
2、现场准备根据施工需要进行调查研究,并掌握隧洞沿线的下列情况与资料:现场地形、地貌、工程地质与水文地质资料;气象资料;工程用地、交通运输及排水条件;施工供水、供电条件;工程材料、施工机械供应条件。
根据建设单位给定的定位坐标及高程控制点测量放线,引测隧洞的定位桩,控制点、水准点,测量放线由专人负责,技术部门管理,制定切实可行的方案。
3、组织准备鉴于本分部工程为单位工程的重难点的特点,为确保顺利实现各项施工目标,在合同范围内选拔业务能力强,实践经验丰富的项目经理及其它人员组成项目部,由项目经理统一指挥,协调各方面的关系,排除各种障碍,确保工程能按预定要求顺利完成。
根据本工程特点、工程量,本单位采用现代化项目管理体制。
严格按照招标文件规定组建项目部,签定项目承包合同,运用经济手段与行政手段相结合,运用经济合同明确工程建设各方面的责任,运用原有行政管理体系为工程顺利进行扫清障碍创造条件。
项目部的设置要齐全,职责分工明确,因人设职,因职选人,建立有施工经验,有开拓精神与效率高的领导班子。
现场配备微机、复印机、打印机等,一切需编制文件、方案采用微机管理。
5、物资准备进场后,编制材料需用量计划,签定供应合同,按进度进场;构配件成品、半成品的加工准备,完成加工、运输、保管一条龙;根据进度安排,编制机具设备需用量计划,按施工进度进场。
四、施工总体安排1、平面布置安排隧洞进口交通计划采用新建临时施工桥渡河,桥宽5m,埋设8排Φ1200钢筋砼涵管过水,路面为50cm厚M7、5浆砌块石;施工桥前后道路采用5m宽45cm厚的手摆片石及20cm厚泥结石路面结构型式连接机耕道与隧洞进口,临时道路线型根据实际地形布置,总长计划在60m。
进口弃渣场由业主指定,洞渣运输路线利用施工临时道路及原有机耕道到达弃渣场,距离洞口约150m。
隧洞出口及支洞交通计划采用新建临时施工桥渡河,桥宽5m,埋设20排Φ1200钢筋砼涵管过水,路面为50cm厚M7、5浆砌块石;施工桥前后道路采用5m宽45cm厚的手摆片石及20cm厚泥结石路面结构型式连接机耕道与隧洞进口。
隧洞出口临时道路线型根据实际地形布置,总长计划在240m。
出口弃渣场由业主指定,洞渣运输路线为在洞口左侧进行明挖一条长约150m的施工便道通往弃渣场。
支洞出口临时施工道路线型根据实际地形布置,总长计划在250m。
支洞出口弃渣场由业主指定,洞渣运输线路为在支洞出口修建1条临时道路渡河,连接河床左岸机耕道及支洞出口堆渣场,河床上埋设20排Φ1200钢筋砼涵管过水,路面采用50cm厚M7、5浆砌块石,距离洞口约550m。
2、施工用电施工临时用电采用1#、2#变电站完成,由于该地农网未进行改造,由业主提供的变压器无法满足我部报批的所有施工用电设备的负荷,此变压器负荷仅能满足我部施工供风及施工照明的需要,因此,增加3台120KWH的柴油发电机进行发电供风钻及空压机等主要施工用电设备。
施工供风采用1#、2#、3#压风厂完成,施工供水采用1#、2#、3#蓄水池。
3、施工队安排在隧洞进出口及支洞分别布置3个隧洞掘进队,每队炮工3人,钻工12人,水电工3人,出渣工15人,机械操作手12人,电瓶车驾驶员3人。
衬砌队模板工5人,钢筋工2人,砼工20人。
骨料加工队2支,每队20人。
4、机械设备安排每作业面20m3/min空压机一台,梭式矿车3辆,蓄电池机车3辆、1m3挖掘机一台,10t自卸汽车2台(用于支洞外洞渣二次转运),50装载机1台,PC-60型耙渣机3台,2*37双级轴流式风机3台,YT-28气腿钻机6台,水泵3台,隧洞灌浆设备根据实际需要布置。
5、施工临设总体部署各洞口主要临时设施建设情况计划如下:a、进洞口处:搭建临时建房(工棚)500m2,搭建临时材料库房200 m2,搭建临时机械设备库房400m2,炸药库房200m2。
b、出洞口处:搭建临时建房(工棚)600m2,搭建临时材料库房300m2,搭建临时机械设备库房500m2,炸药库房200m2。
c、支洞出口处:搭建临时建房(工棚)800m2,搭建临时材料库房200 m2,搭建临时机械设备库房200m2,炸药库房200m2。
具体平面布置见总平面布置图6、计划工期隧洞掘进时段为2010年5月1日至2011年1月31日,隧洞衬砌时间为2011年1月1日至2011年3月20日。
详细施工计划见附表四。
五、施工测量1、一般任务及作业依据(1)一般任务测量工作主要有:1)地表控制测量验证。
2)断面图及工程量的计算。
3)隧洞开挖施工测量,隧洞每隔5m或10m(具体根据监理要求实施)的断面测量与成图及精度统计。
4)隧洞贯通测量。
5)混凝土施工立模测量。
(2)作业依据1)水利水电工程施工测量规范(SL52-93)。
2)水利水电工程施工测量规范(SL52-93)条文说明。
3)监理部门有关特殊的技术要求(以联系单为准)。
2、控制测量接收到监理人提供的测量基准点、基准线与水准点及其基本资料与数据后,与监理人共同检测其基准点(线)的测量精度,并复核其资料与数据的准确性。
根据检测后的基准点,设计布置本隧洞工程的施工控制网。
根据工程布置特点,施工控制网采用两级导线控制:基本导线用于贯通测量,二级导线用于施工放样。
(l)基本导线根据《水利水电工程施工测量规范》施工测量主要精度指标有:隧洞横向贯通中误差为±50mm,纵向贯通中误差为±100mm,高程贯通中误差为±25mm。
基本导线主要指标为:导线边长200m,测角中误差±2、5秒(J2经纬仪6个测回),边长相对中误差l:15000。
(2)施工导线(二级导线)施工导线每50米布一个点,与基本导线统一考虑,间隔3～5个施工导线点,布设一个基本导线点。
施工导线边长50m,测角用J2经纬仪左右角各一测回。
施工导线用于隧洞开挖放样及衬砌立模放样。
高程控制采用四等水准,洞内水准标石与基本导线点标石合一。
隧洞贯通后及时进行贯通测量,进行贯通误差调整与分配。
3、施工测量隧洞细部放样轮廓点,相对于洞轴线的点位中误差不应大于下列规定:(l)开挖轮廓点30mm。
(2)混凝土衬砌立模点10mm。
开挖放样以导线标定的轴线为依据,采用激光经纬仪标定开挖中线,每次爆破后标定中心、腰线并画出开挖轮廓线。
混凝土衬砌放样,以贯通后经调整配赋的洞室轴线为依据,在衬砌断面上标出拱顶、边墙与起拱线的设计位置,立模后应立即进行检查。
施工过程时,应及时测绘开挖与混凝土衬砌竣工断面。
六、地下洞室开挖主要施工方案及方法本工程地下洞室开挖包括洞内前池,其中Ⅱ类围岩开挖27090m3,Ⅲ类围岩开挖11060m3,Ⅳ类围岩开挖670m3,前池石方洞挖1560m3。
1、地下洞室开挖主要特性本工程地下洞室开挖为无压引水隧洞,隧洞为城门洞形,隧洞开挖宽度为3、1m,隧洞顶高3、55m,其中直墙高度为2m,隧洞开挖断面尺寸为9、97m2。
隧洞衬砌形式有4种:A型断面为100mm的C20喷射砼喷射边墙,底板为150mm的C15砼,此种断面用于Ⅱ类围岩的衬砌方式;B型断面为100mm的C20喷射砼喷射边墙与拱顶,底板为150mm的C15砼,此类型的砌衬砌型式用于Ⅲ类围岩的衬砌;C型断面用于Ⅳ类围岩,在喷射砼衬砌后浇筑350mm的钢筋砼;D型断面也用于Ⅳ类围岩,采用锚喷砼后浇筑350mm的C20砼衬砌。
2、施工方法(1)本工程采用全断面法一次性开挖拟用自制台车配YT-28气腿钻钻孔进行全断面开挖,爆破后洞内采用耙渣机装渣。
隧洞进出口及支洞3处同时进洞施工,在完成支洞177、92m的洞挖后,支洞再分别向进出口进行掘进,这样保证了洞渣在洞内的平均运距最短,最大限度的节约施工成本。
进洞口洞内平均运距为974m,出洞口洞内平均运距为852m, 支洞口洞内平均运距为913m。
隧洞进出口采用立爪式扒渣机装渣,配合梭式矿车及蓄电池机车进行洞内运渣,石渣运输至洞口后卸至指定弃渣场。
支洞采用立爪式扒渣机装渣,配合梭式矿车及蓄电池机车进行洞内运渣,石渣运输至洞口后卸至出口堆料场,然后用1m3挖掘机装车,10t自卸汽车进行二次转运至指定弃渣场。
(2)由于隧洞围岩类别不同,因此开挖根据施工实际情况确定开挖进尺。
隧洞口及不良地质段,采用短进尺、弱爆破、强支护、紧封闭、勤测量的思想指导施工。
3、 隧洞开挖炮眼布置图 11111115555544444444444422222222444444444223333 隧洞炮孔布置图4、隧洞爆破设计(1)爆破设计原则a 、根据不同的围岩状况、振动控制条件、爆破成孔试验拟定爆破参数并依据实际施工需要进行调整。
