天然气压缩机技术规格书
VW-7.50.5-3型天然气压缩机设计

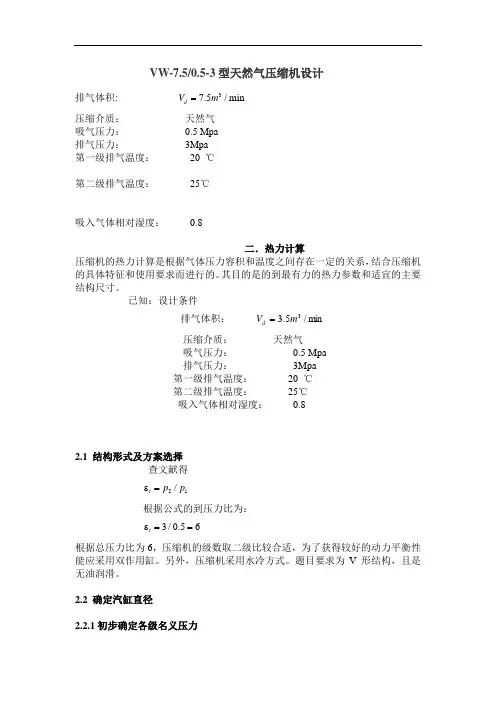

VW ・7.5/0.5・3型天然气压缩机设计排气体积： V d = 7・5〃F / min压缩介质：吸气压力： 排气压力：笫一级排气温度： 天然气0.5 Mpa3Mpa 20 °C 第二级排气温度： 25 °C吸入气体相对湿度： 0.8二.热力计算压缩机的热力计算是根据气体压力容积和温度之间存在一定的关系，结合压缩机 的具体特征和使用要求而进行的。
其口的是的到最有力的热力参数和适宜的主要 结构尺寸。
已知：设计条件排气体积：=3.5/H 3/nin压缩介质： 吸气压力：排气压力： 第一级排气温度: 第二级排气温度:吸入气体相对湿度： 0.82.1结构形式及方案选择查文献得£r =P1/根据公式的到压力比为：s f =3/0.5 = 6根据总压力比为6,圧缩机的级数取二级比较合适，为了获得较好的动力平衡性 能应采用双作用缸。
另外，压缩机采用水冷方式。
题目要求为V 形结构，且是 无油润滑。
2.2确定汽缸直径 2.2.1初步确定各级名义压力根据丄况的需要，选择级数为三级，按照等压分配原则有：天然气0.5 Mpa 3Mpa 20 °C 25 °C第一.二压力比：8（ = S2 = >/6 = 2.449但为使笫一级有较高的容积系数，第一级的压力比取稍小值，各级名义进排气压力比见表2-1 o表2・1各级名义压力及压力比222确定各级容积效率（1）确定各级容积系数山表2-2则膨胀指数：“ =1.2 〃匚=1.25容积系数：入= l — a（/‘一1）（2-2）初步确定各级汽缸的相对容积系数：a t=0.1 a2=0.12代入式（2-2）计算得：X rI = 1-0.1（21712-1） = 0.922X v2 = l-0.12（3,?, 25-1） = 0.831（2）选取确定压力系数由文献查得：—=0.97 " =0.99（3）选取确定温度系数由文献查得：几=0.96 \2 = 0.97（4）泄漏系数由文献查得：爲=0.971易2 "973（1）确定容积效率由几,=&爲入入得：帀=0.834n v2 = 0.7762.2.3确定析水系数第一级无水析出，故爲i = 1-0山文献查得各级对应温度下的饱和蒸汽压：t=20 =2337pat=25 p sal =3170 pa91/A771/A2 / 几［=0.8x2337x2.4 = 4487 >3170 故有水析出。
VW-7.5 0.5-3型天然气压缩机设计
VW-7.5/0.5-3型天然气压缩机设计排气体积: 37.5/min d V m = 压缩介质： 天然气 吸气压力： 0.5 Mpa 排气压力： 3Mpa 第一级排气温度： 20 ℃第二级排气温度： 25℃吸入气体相对湿度： 0.8二．热力计算压缩机的热力计算是根据气体压力容积和温度之间存在一定的关系，结合压缩机的具体特征和使用要求而进行的。
其目的是的到最有力的热力参数和适宜的主要结构尺寸。
已知：设计条件排气体积： min /5.33m V d =压缩介质： 天然气吸气压力： 0.5 Mpa排气压力： 3Mpa 第一级排气温度： 20 ℃ 第二级排气温度： 25℃ 吸入气体相对湿度： 0.82.1 结构形式及方案选择查文献得21/t p p ε=根据公式的到压力比为：3/0.56t ε==根据总压力比为6，压缩机的级数取二级比较合适，为了获得较好的动力平衡性能应采用双作用缸。
另外，压缩机采用水冷方式。
题目要求为V 形结构，且是无油润滑。
2.2 确定汽缸直径2.2.1初步确定各级名义压力根据工况的需要，选择级数为三级，按照等压分配原则有：第一．二压力比：12 2.449ε=ε==但为使第一级有较高的容积系数，第一级的压力比取稍小值，各级名义进排气压力比见表2-1。
表2-1 各级名义压力及压力比2.2.2确定各级容积效率 （1）确定各级容积系数由表2-2查得绝热指数为K=1.4，各级膨胀过程的等熵指数m 为 则膨胀指数：1 1.2m =2 1.25m =容积系数： 1/1(1)m v λ=-αε- （2-2）初步确定各级汽缸的相对容积系数：10.1α= 20.12α= 代入式（2-2）计算得：1/1.2110.1(21)0.922v λ=--= 1/1.25210.12(31)0.831v λ=--=（2）选取确定压力系数由文献查得：10.97p λ= 20.99p λ= （3） 选取确定温度系数由文献查得：10.96t λ= 20.97t λ= （4）泄漏系数由文献查得：120.973l l λλ=0.971 = （1） 确定容积效率由v v p t l η=λλλλ得：10.834v η= 20.776v η=2.2.3确定析水系数第一级无水析出，故1 1.0ϕλ=由文献查得各级对应温度下的饱和蒸汽压： t=20 1sa p =2337pa t=25 23170sa p =pa1121/0.82337 2.444873170sa s s p p p ϕ=⨯⨯=>故有水析出。
安瑞科压缩机 VW-5.5 (2~2.5)-16型 天然气压缩机 说明书
®双箭产品型号：VW—5.5/(2～2.5)—16型产品名称：天然气压缩机使用说明书V337—SM安瑞科（蚌埠）压缩机有限公司目录安全及操作注意事项 (1)一.概述 (2)二.压缩机主要性能结构参数 (3)三.压缩机的结构 (5)四.压缩机的润滑油、气路及冷却系统 (13)五.压缩机的安装 (15)六.压缩机电器设备系统 (15)七.压缩机的操作和使用 (18)八.压缩机的运行监视 (18)九.压缩机的维修与保养 (21)十.压缩机故障的排除 (28)十一.零件目录 (30)安全及操作注意事项1.天然气为易燃、易爆性气体，请按有关安全规定的要求安装和使用。
2.本机组为有基础压缩机，安装时，底架与基础之间应用垫铁垫实后再旋紧地脚螺栓，以免使底架产生过量变形而使压缩机底架翘曲，从而引起压缩机振动加大。
3.安装、操作和维修等工作只可由专业人员遵照操作规程和安全指导进行。
4.填料抽气管路应保持畅通，且管路中不允许有高于填料抽气口的部位，以确保管路的畅通及防止残液的回流。
5.压缩机应在技术规范规定的范围内运行。
6.开始工作前，用天然气将机组中的空气置换干净。
7.操作人员在启动压缩机前，应熟悉本说明书，同时应熟知并遵守相关的行业知识及安全规定。
8.压缩机必须定期检修，并保证在良好工作状态下工作。
9.在压缩机组运行前，不允许有人在机器上进行检修工作。
10.在运行中,人不可接触管路系统，尤其是排气管或是在运行中的高温部件。
11.检验、保养和维修工作只能在停机和无压情况下进行。
12.高压气体有很大的能量，很危险！须在将高压系统中的气体放空后，方可进行维修工作。
13.在压缩机组上，只可用原装备件和推荐使用的零部件。
14.维修后，检查一下确保工具、零部件和抹布等物件没有留在压缩机组上面或里面。
一.概述VW—5.5/(2～2.5)—16型无油润滑、水冷往复活塞式丙烷气压缩机，是我公司引进德国MANNESMANN DEMAG（曼内斯曼德马格）公司技术并取得该公司生产许可证制造的产品的基础部件作为该产品的基础部件，因而该机具有耗能少、噪音低、振动小、可靠性高、无油润滑、操作简便等特点。
天然气压缩机技术协议
Docume nt Remarks文件说明En g.T ype机型P roject No.工程编号Component零部件天然气压缩机Tech ni cal Agreeme nt技术协议Modified Descri pti onFEDCBA Comp iled编制Checked校对Confirmed审核Countersigned会签App roved批准Remark备注C.No.版本号Document No.文件编号060ARepl ace No.被替代文件编号Total Pages总页数16Reference No.参考文件编号P age页1双方代表签字: 甲方: 有限公司签章: 电话:E-mail :乙方: 安徽鸿泰压缩机有限公司签章: 电话:E-mail :1总则本技术协议规定了天然气加压站压缩机配套及安装的有关技术事宜，包括制造、试验等项目的技术条件，可作为订货、制造和验收的依据，是商务合同的附件。
乙方所供产品应满足附件“天然气压缩机技术规格书”的所有要求，此附件是技术协议的一部分，随技术协议签字后一同生效。
本协议一式两份，甲、乙双方各执一份，由双方代表签字后与商务合同一同生效。
2天然气压缩机概述为满足用户建加气站的需求，根据用户提供的技术参数：进气压力为0.2〜0.4MPa (G)，排气压力1.0MPa (G)，单台设备供气量：450Nm3/h。
现提供我公司生产的VW-2.75/(2〜4)-10型天然气压缩机技术方案供贵公司参考选型。
V系列天然气压缩机组是专为CNG加气站提供的压缩天然气的专用设备;VW-2.75/(2〜4)-10型天然气压缩机组包含的主要设备有：天然气压缩机主机、防爆变频电动机、冷却系统、润滑系统、出口及入口阀门、分离器、仪表显示系统、安全放散系统、变频控制系统、触摸屏等，除非防爆控制柜外，系统内各组件安装在同一底架上。
该机组提供压力为不高于 1.0MPa高品质的天然气气源，供气量为450 Nm3/h，满足用户供气量为450Nm3/h的要求，且机组允许用户降压力使用。
DF-5-10-40型型天然气压缩机使用说明书
一、空冷器...........................................................................................................................................8 二、油水分离器...................................................................................................................................9 三、使用与管理...................................................................................................................................9 四、定期检验.......................................................................................................................................9 五、安全附件.......................................................................................................................................9
天然气压缩机技术规格书

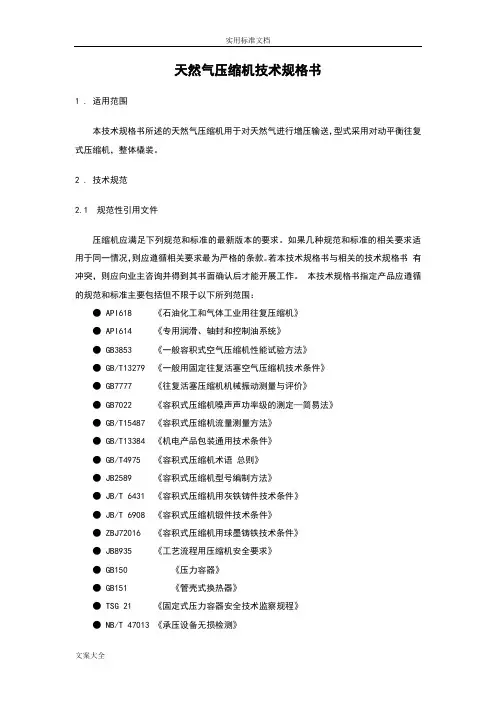

天然气压缩机技术规格书1 . 适用范围本技术规格书所述的天然气压缩机用于对天然气进行增压输送，型式采用对动平衡往复式压缩机，整体橇装。
2 . 技术规范2.1 规范性引用文件压缩机应满足下列规范和标准的最新版本的要求。
如果几种规范和标准的相关要求适用于同一情况，则应遵循相关要求最为严格的条款。
若本技术规格书与相关的技术规格书有冲突，则应向业主咨询并得到其书面确认后才能开展工作。
本技术规格书指定产品应遵循的规范和标准主要包括但不限于以下所列范围：● API618 《石油化工和气体工业用往复压缩机》● API614 《专用润滑、轴封和控制油系统》● GB3853 《一般容积式空气压缩机性能试验方法》● GB/T13279 《一般用固定往复活塞空气压缩机技术条件》● GB7777 《往复活塞压缩机机械振动测量与评价》● GB7022 《容积式压缩机噪声声功率级的测定—简易法》● GB/T15487 《容积式压缩机流量测量方法》● GB/T13384 《机电产品包装通用技术条件》● GB/T4975 《容积式压缩机术语总则》● JB2589 《容积式压缩机型号编制方法》● JB/T 6431 《容积式压缩机用灰铁铸件技术条件》● JB/T 6908 《容积式压缩机锻件技术条件》● ZBJ72016 《容积式压缩机用球墨铸铁技术条件》● JB8935 《工艺流程用压缩机安全要求》● GB150 《压力容器》● GB151 《管壳式换热器》● TSG 21 《固定式压力容器安全技术监察规程》● NB/T 47013 《承压设备无损检测》● GB 755 《旋转电机定额和性能》● GB 3836.1 《爆炸性环境第1部分：设备通用要求》● GB 3863.2 《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》● GB 50058 《爆炸和火灾危险环境电力装置设计规范》● JB/T 7565.1 《隔爆型三相异步电动机技术条件第1部分：YB3系列隔爆型三相异步电动机（机座号63～355）》2.2 主要技术参数：进气压力：0.1-0.2MPa.G （满足启动进气压力0.1-0.3MPa.G）排气压力：2.4MPa .G进气温度：≤40℃流量：平均流量24000Nm3/d介质：天然气2.3 优先顺序2.3.1 应遵循下列优先顺序执行◎技术参数指标◎相关的标准和规范2.3.2 若技术配置、图纸以及相关标准和规范出现矛盾时，应按最为严格的要求执行。
gmcc t3压缩机 技术规格书
《gmcc t3压缩机技术规格书》一、概述gmcc t3压缩机是一种先进的制冷设备，具有全面的技术规格和性能指标。
本文将对其技术规格进行全面评估，并探讨其在制冷领域的应用和发展前景。
二、技术规格1. 型号：gmcc t32. 功率范围：5HP-15HP3. 工作电压：220V-380V4. 高效工作范围：0~-10°C5. 低噪音设计：≤52dB6. 低振动设计：≤2.5mm/s7. 高效制冷剂循环系统8. 先进的自动化控制技术三、性能指标分析gmcc t3压缩机以其在功率范围、工作电压和制冷效果等方面的优异性能指标而闻名。
其高效工作范围广，能够满足多种制冷要求，适用于家用空调、商用冷库等多种应用场景。
其低噪音、低振动设计也是其它压缩机无法比拟的优势，使得其在实际应用过程中能够带来更好的用户体验。
四、应用与发展前景gmcc t3压缩机在家用空调、商用冷库等多个领域都有广泛的应用，其全面的技术规格和性能指标使得其备受市场青睐。
随着全球制冷技术不断发展，gmcc t3压缩机有望在未来有更广阔的市场前景。
尤其是在节能环保、低碳生活的大趋势下，gmcc t3压缩机所体现出的高效、低噪音、低振动等特点将更受消费者青睐。
五、个人观点作为一名制冷设备专家，对gmcc t3压缩机的技术规格和性能指标深有体会。
其先进的制冷剂循环系统、低噪音设计等技术特点，使得其在市场上的竞争力非常强。
我认为随着社会的进步和环保意识的提高，gmcc t3压缩机将在未来有着更加广阔的发展前景，成为制冷设备行业的领军产品之一。
六、总结回顾通过对gmcc t3压缩机的技术规格和性能指标的深入评估，我们可以看到其在制冷设备领域的综合实力。
其先进的技术、优异的性能指标以及广泛的应用场景，使得其在市场上备受青睐。
其符合节能环保、低碳生活的大趋势，将在未来有更加广阔的发展前景。
对于gmcc t3压缩机来说，我相信其未来一定会以其卓越的性能和广泛的应用领域，成为制冷设备行业的领军产品之一。
天然气涡旋式压缩机设计说明书
摘要本设计为涡旋压缩机结构设计，主要零件包括动涡盘、静涡盘、支架体、偏心轴及防自转机构，动静涡旋盘应用圆的渐开线及其修正曲线的线型。
首先，确定了重要结构参数，进而确定了涡旋线圆的渐开线线型。
然后进行了受力分析，结构强度及寿命计算。
最终说明了结构设计中的有关问题。
在涡旋齿线型的设计中，不仅说明了渐开线的特性和涡旋线的形成过程，而且还对涡旋线线型进行了修正。
通过以上的设计过程，我们最终得到了涡旋压缩机。
关键词涡旋压缩机动涡盘静涡盘偏心轴圆的渐开线AbstractThe design for the structural design of scroll compressors, the main parts, including moving vortex plate, static vortex plate, frame body, eccentric shaft and anti-rotation mechanism, the application of static and dynamic disk vortex involute circle and linear correction curve.First of all, to identify the important structural parameters, which determine the vortex line of the involute circle line. And then proceed to the stress analysis, structural strength and life span. Describes the structural design of the end of the problem. In the design of linear wrap, not only describes the characteristics of involute and the formation of vortex lines, but also on the linear vortex line has been amended.The design process through the above-mentioned, we have finally received the scroll compressor.Key words: Scroll Compressor;Moving vortex plate;Static vortex plate; Eccentric shaft;Circle involute目录摘要〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 I Abstract 〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃II 绪言〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃〃 1 第一章空气压缩机及装臵系统总体方案设计〃〃〃〃〃〃〃〃 3 第二章主要部件设计 (6)第三章涡旋齿线型的选择与绘制原理 (15)第四章压缩机附件及密封细节 (25)第五章基于NX Nastran解算器的有限元分析 (28)总结 (35)参考文献 (36)致谢 (38)绪言涡旋压缩机是国际上70年代开发应用的一种新型压缩机，它以高效率、高可靠性、低能耗、低噪音、零件数少、结构紧凑等突出优点引起许多国家的重视，被称为全新一代（第三代）压缩机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天然气压缩机技术规格书
编制：李伟
校对：
审核：
批准：
有限公司
1 设备名：天然气压缩机
2 技术参数：
1、公称容积流量m 3/min ：2.75(450Nm 3
/h) 2、吸气压力Mpa （G ）：0.2-0.4 3、排气压力Mpa （G ）：1.0 4、吸气温度℃：≤40 5、排气温度℃：≤155 6、输气温度℃：≤60 7、冷却方式：自带水冷 8、噪声声压级dB(A)：≤85 9、振动烈度mm/s ：≤28 10、安装方式：有基础
11、配备动力：变频电机；电源（380V 50Hz ） 12、变频器：按制造厂标准 13、控制柜：按制造厂标准
3 功能要求：
压缩机容量450 Nm ³/h ，采用变频控制，运行压力0.85-1.0Mpa ，当储罐压力降到0.85Mpa 时，压缩机全速工作，随着压力上升，压缩机转速减慢，当储罐压力上升到1.0Mpa 时，压缩机转速趋近于0，如压力继续升高至1.1Mpa ，压缩机停机。
压缩机出口压力为1.0MPa 。
电机及其他检测设备均要采用隔爆产品，适用于现场环境。
本工程所选用压缩机为撬装式压缩机，其主要的功能见表2.1。
表2.1 撬装式压缩机系统的主要功能表
电气、控制系统
机组电气控制柜为变频启动，防爆柜，对压缩机组的控制统一设计。
可对压缩机实现电动机过载、短路、压缩机油压低、进气压力低、排气压力高自动保护。
当储罐压力
高于1.1Mpa时实现回流，压力达到1Mpa时降速变频，调节气量，满足整套系统平稳进行试验，确保柴油机试验时不会因为气体的压力波动影响试验效果。
电气系统工作条件：
电气PLC系统在下列条件下能可靠工作
⏹环境温度：-5℃～55℃
⏹日平均湿度：< 90% (平均气温25℃)
压缩机保护停机汇总表
所有仪表和电器配套能在爆炸危险场所区中安全可靠使用。
压缩机现场配有仪表板，仪表板装有进气压力表、一二级排气压力表、压缩机油压表、压缩机现场设有防爆启停按钮和各级温度显示。
仪表选型总的要求：所有的压力表均为耐震表，压力表为刻度盘指示；所有的温度表都为刻度显示；所有仪表的选择应满足Ⅱ级防爆区的要求，应符合危险II区防爆等级要求。
安全阀及排污口留有引管接口，方便用户接至安全地方。
4 要求的供货范围
压缩机组应包含压缩机、变频电机、变频器、共用底架、气管路、一二级安全阀、一二级冷却器、一级油水分离器、防爆按钮、防爆接线盒、鼓风机、防爆隔音方舱、进出口阀件（电磁阀、截止阀等），燃气泄漏监测仪，电气控制柜，仪表、随机备件、出厂文件等。
5 工作范围
供货方负责机组的制造、发货、运输、卸载、安装及现场管道的对接。
压缩机机组为固定式有基础，机组所有部件安装在同一底架上，安装运输简捷方便。
安装尺寸：见附图“基础图”（基础已做好）。
6 资料
供货方需提供认可资料、工作资料、完工资料、使用维护说明书、主要材质说明书、产品合格证、安全证等。
7 质保及售后服务
供货方保障提供的产品符合技术要求的规定。
供货方提供的产品质保期内出现任何质量问题，应在收到反馈后一周内派遣工程师解决，一切费用由供货方自理。
及时解决设备在安装、试验及提交中出现的问题，需要时按照买方通知派人到现场及时解决问题。
供货方负责所供设备的售后服务。
8 验收
此规格书可作为设备验收的依据。
供货方产品安装调试完后，买方将进行现场验收，供货方负责所有整改问题，直至验收合格。
