露天硐室爆破
爆破工程张云鹏露天硐室爆破38页word

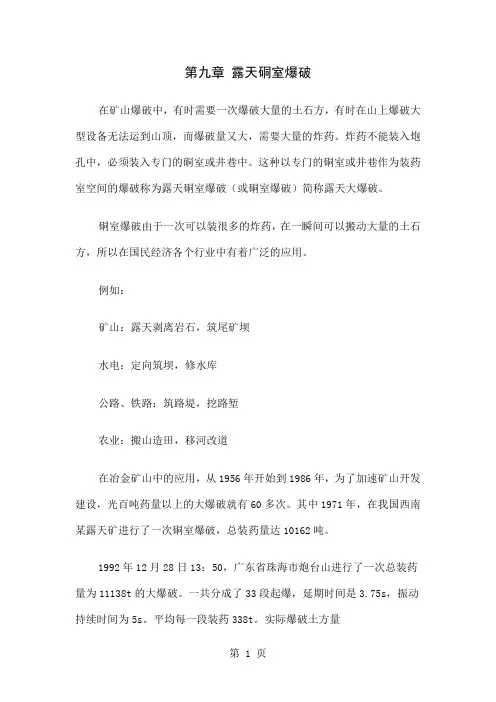

第九章露天硐室爆破在矿山爆破中，有时需要一次爆破大量的土石方，有时在山上爆破大型设备无法运到山顶，而爆破量又大，需要大量的炸药。
炸药不能装入炮孔中，必须装入专门的硐室或井巷中。
这种以专门的硐室或井巷作为装药室空间的爆破称为露天硐室爆破（或硐室爆破）简称露天大爆破。
硐室爆破由于一次可以装很多的炸药，在一瞬间可以搬动大量的土石方，所以在国民经济各个行业中有着广泛的应用。
例如：矿山：露天剥离岩石，筑尾矿坝水电：定向筑坝，修水库公路、铁路：筑路堤，挖路堑农业：搬山造田，移河改道在冶金矿山中的应用，从1956年开始到1986年，为了加速矿山开发建设，光百吨药量以上的大爆破就有60多次。
其中1971年，在我国西南某露天矿进行了一次硐室爆破，总装药量达10162吨。
1992年12月28日13：50，广东省珠海市炮台山进行了一次总装药量为11138t的大爆破。
一共分成了33段起爆，延期时间是3.75s，振动持续时间为5s。
平均每一段装药338t。
实际爆破土方量1085×104m3(2712.5×104t，如果是75t自卸汽车，得装36.17万车)。
平均单耗1.03kg/m3，抛掷率为51.36%。
爆区最近点民房（550m）无倒塌。
露天硐室爆破由于其药量非常大，对周围环境的影响范围也很大，所以要进行非常严格的设计，并报公安机关批准。
我们这一章就介绍一下硐室爆破设计的基本原理，要求我们学完后，能够自己搞设计并组织施工。
首先谈一下基本情况。
第一节概述一、硐室爆破的适用条件（四点书上都有）1．露天矿基本建设初期，穿孔机械和动力铲等大型设备尚未到齐，为了缩短基本建设时间，加速资源开发，可采用硐室爆破。
2．山势陡峻，重型设备上山困难，或者山顶狭窄，不便使用大型设备，可使用硐室爆破。
3．因生产急需加速剥离，尽快处理局部地段时，可采用硐室爆破。
4．地形条件适宜，而工期又很紧迫时，可用硐室爆破修筑尾矿坝，挖掘堑沟，平整场地，赶修道路等。
露天矿山爆破安全注意事项
露天矿山爆破安全注意事项：1.严格执行《爆破安全规程》和《民用爆炸物品安全管理条理》的有关规定。
2.爆破作业前必须凭相关手续到当地公安机关办理爆破施工审批手续，并得到公安机关的爆破许可方可领取爆炸物品开工。
3.爆破作业人员必须经专门的技术、安全培训，经公安部门考试合格，持有《爆破安全作业证》方可上岗作业。
4.作业前必须佩戴好安全帽，穿好工作服、工作鞋，严禁穿带铁钉鞋、易产生静电的化纤衣服和班前饮酒作业。
5.深孔爆破、硐室爆破、拆除爆破和控制爆破，由爆破工程师按照相应级别和作业范围编制《爆破设计方案》、《爆破设计说明书》和《爆破施工组织方案》，经公司总工程师审核，报请有关部门审批或安全评估，方可爆破施工。
6.矿山或工程岩土深孔爆破，在穿爆作业前，每个爆破区按照《爆破设计方案》确定的爆破安全技术下达《爆破作业说明书》，做好作业分工和技术指导布置工作。
7.爆破作业必须严格按《爆破作业说明书》的要求进行作业，听从爆破作业现场负责人和爆破工程技术员的指挥，并接受安全员的监督。
8.爆破作业如遇到与《爆破作业说明书》不符，或存在严重威协安全作业的情况，应报告爆破工程技术人员和有关领导，由爆破工程技术人员作出修改爆破方案之后，再进行作业。
9.装药作业中，严禁携带火柴、打火机等引火物品，严禁在作业场所吸烟。
10.有下列情形之一的严禁爆破作业：炸药过期变质；无雷管编码或超期；爆材性质不详；水孔装不抗水炸药；特殊地质构造或地形变化大的炮孔装药不采取控制措施；安全环境复杂不采取控制爆破技术；临近二个矿山起爆之前未进行沟通；有塌陷或滑坡危险等情况；大雾、6级以上大风、暴雨或雷电天气；采矿许可到期、越界开采、上级主管部门责令停产整顿的矿山禁止爆破作业。
11.露天爆破作业时，应建立避炮掩体，避炮掩体应设在冲击波危险范围之外，结构应坚固紧密；掩体位置和方向应能防止飞石和有害气体的危害；通达避炮掩体的道路不应有任何障碍。
12.起爆站应设在避炮掩体内或设在警戒区外的安全地点。
露天采矿爆破管理制度
露天采矿爆破管理制度第一章总则第一条为了规范露天采矿爆破活动，保障人员和设施的安全，保护环境，根据国家相关法律法规，制定本管理制度。
第二条本管理制度适用于所有从事露天采矿爆破活动的单位和个人，包括但不限于矿山企业、爆破公司、爆破队伍等。
第三条露天采矿爆破活动应遵守相关法律法规，尊重当地风俗习惯，保护环境，确保人员和设施的安全。
第四条露天采矿爆破活动管理应实行责任制，明确各岗位职责，建立健全监督检查机制，保证管理的执行和有效性。
第二章人员管理第五条从事露天采矿爆破活动的人员必须具备相关证件和资质，按照规定接受培训，掌握爆破技术、安全知识和操作规程。
第六条进入作业区域的人员必须穿着符合安全要求的工作服装和个人防护装备，严禁酒后作业、疲劳作业和违章操作。
第七条作业人员必须严格遵守安全操作规程，禁止超负荷作业、超范围作业和超速作业，确保爆破作业的安全进行。
第八条现场负责人应做好人员的排班安排和安全教育，定期组织安全会议和应急演练，提高人员的安全意识和应急处理能力。
第九条作业人员应及时向管理人员汇报工作进展和发现的安全隐患，积极参与安全生产活动，保障爆破作业的顺利进行。
第三章设施管理第十条露天采矿爆破作业的设施必须符合安全要求，定期检查维护，消除安全隐患，确保设施的可靠性和稳定性。
第十一条爆破设备应经过认证，严格按照要求配置和使用，配备专业操作人员，按照规定程序进行检测和校准。
第十二条爆破现场应设置明显的安全警示标志，设立安全隔离带，保证安全通道畅通，确保爆破作业的周围环境和通道畅通。
第十三条爆破作业遇到特殊情况时，必须立即停止作业，通知相关人员，进行紧急处理，避免事故的发生。
第四章爆破管理第十四条爆破作业应按照爆破设计方案进行，合理设置起爆点和装药量，确保爆破效果和安全。
第十五条爆破现场应由具有爆破工程师资质的人员负责监督，确保爆破过程的合理性和安全性。
第十六条爆破作业前必须对作业区域进行详细勘察和检测，确认周围环境和通道的安全性，做好应急预案和安全保障措施。
露天矿山爆破实施方案
露天矿山爆破实施方案一、前言。
露天矿山爆破是矿山开采中常见的一种作业方式，通过爆破作业可以有效地提高矿石开采效率，降低成本，但同时也存在一定的安全风险。
因此，为了确保爆破作业的安全、高效进行，制定科学合理的爆破实施方案至关重要。
二、爆破前准备。
1. 确定爆破设计方案，根据矿山实际情况和需要开采的矿石类型，确定爆破设计方案，包括爆破参数、孔距、孔深等。
2. 安全防护措施，在爆破作业区域周边设置警示标志，确保人员和车辆不得靠近爆破区域。
同时，对周边建筑物、设施进行排查，确保安全距离内无人员滞留。
3. 资源准备，准备好所需的爆破器材、炸药、起爆系统等物资，并进行检查确认，确保质量合格。
三、爆破实施。
1. 布孔，按照爆破设计方案，在矿山工作面进行孔位布置，保证孔距、孔深符合设计要求。
2. 装药，根据设计要求，将炸药装入孔内，并采取密实措施，确保炸药装药质量。
3. 导爆管设置，设置导爆管，并连接好导爆管与起爆系统。
4. 安全检查，对爆破区域进行全面的安全检查，确保无人员滞留、无异常情况存在。
5. 起爆，由专业人员进行起爆操作，确保起爆系统正常，迅速撤离爆破区域。
四、爆破后处理。
1. 安全检查，爆破后，对爆破区域进行安全检查，排查可能存在的安全隐患。
2. 清理作业，清理爆破区域，清除岩石碎片和杂物，确保作业区域畅通。
3. 安全防护，在清理作业完成后，加强安全防护，防止人员和车辆进入爆破区域。
五、总结。
露天矿山爆破作业是一项复杂的工程，需要严格按照设计方案和操作规程进行实施，确保安全、高效完成爆破作业。
只有科学合理的爆破实施方案，结合严格的安全管理措施，才能有效降低爆破作业带来的安全风险，保障人员和设备的安全，提高矿石开采效率，实现经济效益最大化。
六、参考资料。
1. 《矿山爆破技术手册》。
2. 《矿山安全管理规定》。
3. 《矿山爆破作业操作规程》。
以上为露天矿山爆破实施方案，希望能够对相关人员的工作提供一定的参考和指导。
露天煤矿爆破安全措施
保障作业安全
在露天煤矿开采中，爆破 技术能够有效地控制作业 面，减少安全隐患，保障 作业安全。
03
露天煤矿爆破安全措施
制定合理的爆破方案
根据矿岩性质、开采条件、环境因素等，选择合 适的爆破方法和爆破参数，制定爆破方案。
对爆破方案进行详细的技术经济比较和论证，确 保方案的安全性、可靠性和经济性。
针对不同的爆破对象，确定合理的爆破顺序和时 间间隔，避免相互干扰和影响。
爆破技术是露天煤矿生产的重要手段
• 在露天煤矿生产中，爆破技术是一种非常重要的手段。通过 爆破作业，可以将矿石炸开，为后续的采矿和运输提供方便 。然而，爆破作业也带来了一定的安全隐患，如爆炸冲击波 、飞石和有毒气体等。因此，确保爆破安全对于露天煤矿生 产至关重要。
加强安全管理和预防措施是保障露天煤矿安全生产的关键
采取有效的预防措施应对突发情况
总结词
详细描述
减少事故发生的损失
针对可能出现的突发情况，制定有效的预防 措施和应急预案。包括对爆破现场进行风险 评估、设置安全警示标志、配备消防器材等 。同时，定期组织应急演练，提高员工的应
急响应能力，减少事故发生的损失。
05
结论
安全是露天煤矿生产的首要任务
• 露天煤矿生产过程中，安全问题至关重要。安全生产是保证矿 山正常运转和员工生命安全的基础，也是露天煤矿生产的核心 问题。为了确保安全生产，矿山需要采取一系列的安全措施， 包括爆破安全措施。
安全距离的确定
根据爆破方案和矿岩性质，确定合理的安全距离，包括爆破警戒范围、人员撤离距离、设备保护距离 等。
根据现场环境和气象条件，对安全距离进行适当的调整，确保人员和设备的安全。
爆破前的安全准备工作
确定爆破作业指导书，明确爆 破程序、操作规程、安全规定 等内容，并对作业人员进行全
露天煤矿爆破安全措施
露天煤矿爆破安全措施随着中国煤矿的开采规模日益扩大，露天煤矿爆破作为煤矿生产的主要方式之一，其安全问题日益凸显，爆破工作不规范或者安全措施不到位将会给生产和人员带来严重的安全隐患。
因此，对于露天煤矿爆破安全措施的研究和完善显得十分必要。
本文将就露天煤矿爆破进行分析和探讨相应的安全措施。
露天煤矿爆破概述露天煤矿采煤作业主要通过爆破方式开采煤炭，爆破是露天煤矿采煤的主要手段之一，储量大、工艺简单、运输方便成为煤炭生产的主要方式之一。
由于露天煤矿爆破在爆药、起爆器材、配合作业等方面都和地下煤矿采煤不同，其存在安全风险也就更大。
如果不能正常进行爆破作业，将会影响煤炭的采矿量，甚至会造成人员和财产的严重损失。
露天煤矿爆破的危害露天煤矿爆破在生产的过程中，会造成以下危害：1.对矿山周围生态环境造成破坏和污染。
2.爆炸冲击、振动、噪声等容易引起山体滑坡、崩塌、塌陷等地质灾害。
3.爆炸气体释放容易引起爆炸事故。
4.爆炸所产生的积雪和灰尘等污染物会危害到周边物质的生产和生活。
露天煤矿爆破的安全措施为了避免露天煤矿爆破工作所带来的安全隐患，必须严格按照相关政策法规和标准来组织生产。
以下针对露天煤矿爆破的安全措施进行说明。
安全监测安全监测是针对爆破粉尘及周围岩体震动及地面和水下岩体变形进行的监测。
监测在爆破工作进行前和进行期间都需要进行。
爆破监测可以及时掌握动态变化，并对现场进行综合分析，判断爆破效果和安全稳定性。
安全设置1.安全保障爆破作业中，为了保障施工安全，必须建立起安全保障措施，对人员、设备、物资等进行综合保障。
保障方案中需要包含危险地带的封锁措施、专有道路及区域的划分，接触爆炸物进行预防的办法。
2.预防措施根据现场情况，设置防护带，确保危险区域不会有人员、车辆进入。
严禁在禁止区域存放炸药、易燃易爆物品，严格管理炸药，掌握炸药进出、储存、使用及验光等所有环节的记录。
预防事故露天煤矿爆破在进行爆破作业前，必须对现场进行全面的勘探，事故预防目的在于通过事故根源和影响因素的掌握，及时发现、纠正事故隐患所在，尽可能减少事故几率的发生。
露天煤矿硐室爆破应急预案
一、编制目的为有效预防和应对露天煤矿硐室爆破作业中可能发生的各类事故，确保人员生命财产安全，最大限度地减少事故损失，根据《安全生产法》、《矿山安全法》等相关法律法规，结合露天煤矿硐室爆破作业特点，特制定本预案。
二、适用范围本预案适用于露天煤矿硐室爆破作业过程中的应急处理工作，包括但不限于人员伤亡、设备损坏、环境污染等突发事件。
三、组织机构及职责1. 应急指挥部应急指挥部负责组织、协调、指挥硐室爆破作业过程中的应急处理工作，下设以下几个小组：（1）现场救援组：负责现场救援、伤员救治、人员疏散等工作。
（2）安全防护组：负责现场安全防护、警戒线设置、应急物资保障等工作。
（3）信息报送组：负责及时向上级部门报告事故情况，协调各部门应急处理工作。
（4）后勤保障组：负责应急物资储备、调配、补给等工作。
2. 应急救援小组（1）现场救援组职责：现场救援、伤员救治、人员疏散等。
（2）安全防护组职责：现场安全防护、警戒线设置、应急物资保障等。
（3）信息报送组职责：及时向上级部门报告事故情况，协调各部门应急处理工作。
（4）后勤保障组职责：应急物资储备、调配、补给等。
四、应急预案内容1. 预警硐室爆破作业前，对现场进行全面检查，确保各项安全措施落实到位。
如发现异常情况，立即停止作业，启动应急预案。
2. 应急响应（1）现场救援组①立即组织救援人员赶赴现场，展开救援工作。
②对伤员进行初步救治，并迅速将伤员送往医院。
③对被困人员展开救援，确保被困人员生命安全。
（2）安全防护组①设置警戒线，防止无关人员进入现场。
②对现场进行安全防护，确保救援人员安全。
③配合现场救援组进行人员疏散。
（3）信息报送组①及时向上级部门报告事故情况。
②协调各部门应急处理工作。
（4）后勤保障组①调配应急物资，确保救援工作顺利进行。
②为救援人员提供必要的后勤保障。
3. 应急处理（1）现场救援组①对伤员进行救治，确保生命安全。
②对被困人员展开救援，确保被困人员生命安全。
露天采矿场爆破工操作规程
露天采矿场爆破工操作规程露天采矿场爆破工操作规程1、爆破作业人员必须经过专业培训，并经考核合格方能操作，做到持证上岗;2、严禁在大雾天、黄昏、夜晚露天爆破;3、在危险区的边界设置警戒岗哨和标志，在爆破前必须同时发出声响和视觉信号，使危险区的人都能听到。
待危险区的人员撤至安全地点，方准爆破。
爆破后，必须对现场进行检查，确认安全后，才能发出解除警戒信号;4、露天浅孔爆破，爆后应超过5min，方准许检查人员进入爆破作业地点；如不能确认有无盲炮，应经15min后才能进入爆区检查，当班处理，来不及处理的要设有明显的危险标志；露天深孔爆破，爆后应超过15min，方准检查人员进入爆区。
5、处理盲炮时，处理盲炮前应由爆破领导人定出警戒范围，并在该区域边界设置警戒，处理盲炮时无关人员不准许进入警戒区；应派有经验的爆破员处理盲炮，确定爆破的盲炮处理应由爆破工程技术人员提出方案并经单位主要负责人批准；电力起爆发生盲炮时，应立即切断电源，及时将盲炮电路短路；不应接出或掏出炮孔和药壶中起爆药包；盲炮处理后，应仔细检查爆堆，将残余的爆破器材收集起来销毁；在不能确认爆堆无残留的爆破器材之前，应采取预防措施；盲炮处理后应由处理者填写登记卡片或提交报告，说明产生盲炮的原因、处理的方法和结果、预防措施；爆破网路未受破坏，且最小抵抗线无变化者，可重新联线起爆；最小抵抗线有变化者，应验算安全距离，并加大警戒范围后，再联线起爆；可在距盲炮孔口不少于10倍炮孔直径处另打平行孔装药起爆。
爆破参数由爆破工程技术人员确定并经爆破领导人批准；所用炸药为非抗水硝铵类炸药，且孔壁完好时，可取出部分填塞物向孔向灌水使之失效，然后做进一步处理。
7、采用电力起爆时同一起爆网路，应使用同厂、同批、同型号的电雷管，电雷管的电阻值差不得大小产品说明书的规定；电爆网路不应使用裸露导线，不得利用铁轨、钢管、钢丝作爆破线路，爆破网路就与大地绝缘，电爆网路与电源之间宜设置中间开关；起爆电源功率应能保证全部电雷管准爆；流经每个雷管的电流应满足：一般爆破，交流电不小于2.5A，直流电不小于2A；硐室爆破，交流电不小于4A，直流电不小于2.5A；电爆网路的导通和电阻值检查，应使用专用导通器和爆破电桥，专用爆破电桥的工作电流应小于30mA。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
45
第八章
露天峒室爆破
第四节 安全距离的确定
46
§8-4 安全距离
一、爆破地震安全距离确定
主要是在地表、对地面建筑物、边坡， 可求位移S、加速度a、速度V，但使用V 较多。距离爆源为R的某点震动速度：
Q V K( ) R
3
47
§8-4 安全距离
式中： Q—同段起爆的最大药量，kg； R—爆炸中心至V值计算点的间距，m; K—同岩性、爆破方法有关的系数， K=50~200，松土取大值； α —同地质条件有关的地震波的衰减 系数，α=1~3
抛体在漏斗外的堆积多用体积平衡法，由估 标堆积三角形有关尺寸进行。
图9-18 体积平衡法确定爆堆范围
19
§8-1 控制抛掷基本原理
1、确定堆积三角形 （1）药心至堆积边缘水平距Sm
Sm
900
W 3 q0 f (n) (1 sin 2 )
(9 38)
γ—岩土容重， φ—W方向与垂直线夹角，抛角。 （2）药心至堆积体质心水平距Sc
1 Sp S m 0.437 S m 2.29
（4）堆积体最大高度hp
hp
AP
0.5( S m S0 )
(9 41)
ŋ—岩土的松散系数；
21
§8-1 控制抛掷基本原理
AP—抛掷部分的实体面积 ŋAp—抛掷部分松散面积； AB—爆破漏斗面积；
Ap AB
AE
AE—爆破漏斗内的松散面积；
S0—药包中心至堆积体起始点的水平距。 可由上述各关系中作图求得 。
22
§8-1 控制抛掷基本原理
2、迭加原理 （1）单个抛体 与原地形迭加，根 据堆积体来自抛体、 应满足体积平衡原 则，如图9-8所示。 “空中”三角体下 落。
图9-8 高坡地形单层单排药包 的抛掷作用指数 坡面角 （度） 表9-2
15~30 2~1.75
30~45 1.75~1.5
45~60 1.5~1.25
60~70 1.25~1.0
n值
35
§8-2 布药设计
由上述求Sm（9-38）、Sc、Sp、hp (9-38 至9-41)、已知Sm等，对n值的要求，反求算n 值。
28
§8-2 布药设计
三、药包W值的确定
1、考虑因素
要求主抛掷方向与W一致；炸药量，
破坏范围，抛掷量，堆积情况合乎要求。 当露天矿或路堑开挖时，有护坡要求（如 铁路、公路等）图9-10。 药包中心至边坡底线距M M=R1+0.7B ； R1-压缩圈半径； B-药包宽度一半。
29
§8-2 布药设计
图9-12 药室位置剖面图
33
§8-2 布药设计
四、n值的确定
1、n值的确定 (1)对单排单侧作用时 1)按地形条件及抛掷率E选取。 ①平坦地形： n=E/55+0.5； ②斜坡地形： E=60%时。参 考表9-2；
34
§8-2 布药设计
③对多面临空： 抛掷爆破 n=1~1.25，加强松动 n=0.7~0.8； ④陡壁地形： 抛掷时 n=0.8~1.0 加强松动 n=0.65~0.75。
(3)用改变辅助药包起爆顺序和药量方 法改变主药包的W方向。
先起爆药包 后起爆药包
后起爆药包 先起爆
图9-3 药包位置与起爆顺序对抛掷的影响
7
§8-1 控制抛掷基本原理
2、多向爆破作用的控制原理 当药包存在两个以上爆破作用方向时， 如最简单的A、B两向时，要控制A、B两 向抛掷或松动爆破的作用程度，是通过控 制WA和WB比值达到的。原则是药包对两 侧破坏作用相同，即：
Q 0.36eqW
3
（2）对平坦地形、掘沟时
Q 0.44eqW
3
41
第八章
露天峒室爆破
施工设计
第三节
42
§8-3 施工设计
1、导洞 一般是导峒 — 横巷 — 峒室。峒室在 横巷尽头，横巷与导峒垂直或斜交，峒室 不与导峒直接相通，缓坡多用小井，反之 陡坡用导峒，这样井巷较短。 2、峒室 其体积为1.4倍的装药体积，形状多为 方形，长方形，由地质条件或工程要求而 定。
f (n) 0.4 0.6n 3
1 SC S m (0.588 ~ 0.676 ) S m 1.48 ~ 1.77
(9 39)
20
§8-1 控制抛掷基本原理
（3）药心至堆积体最高点水平距，Sp
Sp
2060
W 3 q0 f (n) (1 sin 2 )
(9 40)
第七章
露天峒室爆破
第一节 控制抛掷作用的 基本原理
1
• 爆破参数
确定依据：块度均匀，大块率小，爆破后台阶平整，不留根底，后冲小，爆破 后坡面稳定、安全，爆堆符合要求。 炮孔直径： 吊绳钻或深钻孔：150～200mm 牙轮钻： 250～300mm 炮孔深度： 垂直炮孔：
2
3
4
§8-1 控制抛掷基本原理
R2 W 1 n
2
(9 5)
14
§8-1 控制抛掷基本原理
3、求R3（上破裂半径）
R3 W 1 n
2
(9 6)
β-岩土的破坏系数，与岩土稳固性有关， 与地形坡角θ有关
对土壤： 对岩石：
1 0.04 (
10
)3
)3
-较大； -较小；
1 0.016 (
二、抛体、坍塌体及爆落体 的基本概念
图9-5 抛体、坍塌体与爆落体
13
§8-1 控制抛掷基本原理
当药室装药量为Q，爆炸后，压缩半 径R1、下破裂半径R2、上破裂半径R3 分别为： Q
R1 0.0623
1、求R1：
(9 4)
其中：Q-药包重（kg）；▽-装药密度；μ岩土的压缩系数。
2、求R2（下破裂半径）
(1)可利用有利地形，合理布置峒室， 以达到定向集中抛掷的目的。
药包布置点
集中抛掷点
图9-1 适用集中抛掷堆积的凹形地形
5
§8-1 控制抛掷基本原理
(2)一般地形不利于集中抛掷时，可布 置辅助药包，人为开创有利地形。
先起爆药包
后起爆药包
抛掷主导方向
图9-2 控制抛掷方向的辅助药包
6
§8-1 控制抛掷基本原理
10
15
§8-1 控制抛掷基本原理
4、作抛体 以药包中心O为圆心，以R为半径，交 于坡面线A、D两点，AOD即为抛体。即 平坦地形下产生的漏斗。
16
§8-1 控制抛掷基本原理
5、作坍塌体 以O为圆心，R2为半径，交于坡面线 于C点，DOC即为坍塌体。DOC范围是因 山坡地形，当抛体AOD抛出后，形成坍塌 范围；与岩性、坡角有关，该范围在重力 与爆破作用下并未充分破坏，而又“回落” 漏斗内。
WA 3 f ( nB ) WB f (n A ) (9 1)
10
§8-1 控制抛掷基本原理
（3）A向抛掷、B向松动时：由第七 章的药量体积法知：松动爆破药量为标准 抛掷爆破的1/3，则上述（9-1）式为：
WA 3 1 WB 3 f (n A ) (9 2)
（4）A向抛掷，B向不破坏时：破裂 半径RA如图 2 2 2
48
§8-4 安全距离
按“规程” ：V的判据：当超过下列值 时，产生不同程度的破坏，这时Q要减少， （可控制段药量，多分几段，达到降震目 普通民房 2~3cm/s 的）。 框架钢筋混凝土 5cm/s 岩石 V=30cm/s岩石崩落， V=60cm/s，岩石破碎（瑞典） 矿山巷道 V=10~30cm/s 注意在W的反向，V值最大，可用改变W
RA WA rA
11
§8-1 控制抛掷基本原理
因为： 所以：
rA nA WA
2 A 2 A 2 A
2 R W (1 n ) R A W A 1 n A
由经验，B向不破坏时：要求WB≥1.3RA 所以： 2 WB 1.3WA 1 n A (9 3)
12
§8-1 控制抛掷基本原理
26
§8-2 布药设计
二、药包布置
1、W值合理范围 5~50米之间，最好在7~30米之间。 2、多排药包尽量不用 因后排要求n值更大，地形坡面角θ升 高，但因为爆落范围及W值关系，单排不 满足，用多排。
27
§8-2 布药设计
3、多层药包
药包的高程由爆破要求定。
当 W/H=0.6~0.8时，破碎、效果较好， 坍塌作用较小；H-药包至地表垂距。 而当 W/H≤0.5时，为坍塌爆破，对岩 块无要求；如对抛掷和破碎有要求，则要 布置多层药包。
平坦地形
加强松动， 抛掷
岩石、土壤、 软岩 坚硬岩石、软 岩、土壤
土壤、岩石
斜坡地形 多面临空
a=nW a=4/3 nW
38
§8-2 布药设计
五、药包间距a的确定
表内n、W值为相邻药包的平均值， 由表中知： 1、松动爆破时 一般a≈W；（因药量小，a值不宜过大） 2、抛掷、加强松动时 ① a与n值有关，n大a就大； ② 与地形有关，平坦地形a值较小。
43
§8-3 施工设计
3、大爆破施工
（1）装药
防潮、防水（竹片、油毛毡、塑料袋)； 起爆体 高感度、多用2号岩石炸药，用量5%， 多点起爆，条形药室用导爆索+起爆体。
44
§8-3 施工设计
（2）堵塞
横巷全堵，导峒堵塞长度大于4倍巷 道的长边，注意质量
（3）起爆网路
多用电雷管，复式起爆网路（两套独 立电爆或一电、一导爆索网路）。
39
§8-2 布药设计
六、药量计算
