弹簧钢65Mn
65mn弹簧钢板标准

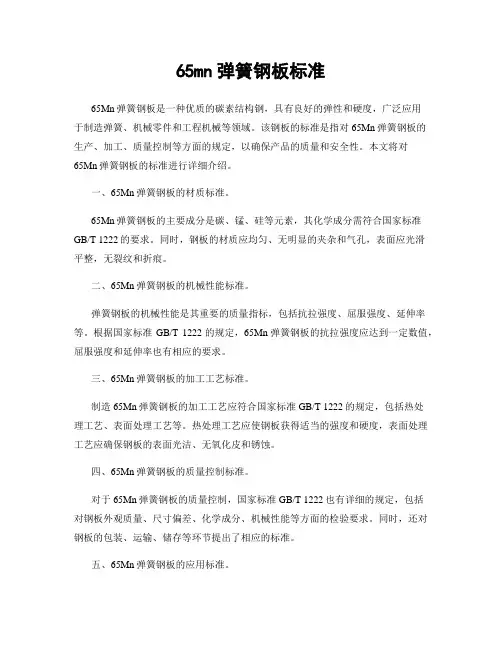

65mn弹簧钢板标准65Mn弹簧钢板是一种优质的碳素结构钢，具有良好的弹性和硬度，广泛应用于制造弹簧、机械零件和工程机械等领域。
该钢板的标准是指对65Mn弹簧钢板的生产、加工、质量控制等方面的规定，以确保产品的质量和安全性。
本文将对65Mn弹簧钢板的标准进行详细介绍。
一、65Mn弹簧钢板的材质标准。
65Mn弹簧钢板的主要成分是碳、锰、硅等元素，其化学成分需符合国家标准GB/T 1222的要求。
同时，钢板的材质应均匀、无明显的夹杂和气孔，表面应光滑平整，无裂纹和折痕。
二、65Mn弹簧钢板的机械性能标准。
弹簧钢板的机械性能是其重要的质量指标，包括抗拉强度、屈服强度、延伸率等。
根据国家标准GB/T 1222的规定，65Mn弹簧钢板的抗拉强度应达到一定数值，屈服强度和延伸率也有相应的要求。
三、65Mn弹簧钢板的加工工艺标准。
制造65Mn弹簧钢板的加工工艺应符合国家标准GB/T 1222的规定，包括热处理工艺、表面处理工艺等。
热处理工艺应使钢板获得适当的强度和硬度，表面处理工艺应确保钢板的表面光洁、无氧化皮和锈蚀。
四、65Mn弹簧钢板的质量控制标准。
对于65Mn弹簧钢板的质量控制，国家标准GB/T 1222也有详细的规定，包括对钢板外观质量、尺寸偏差、化学成分、机械性能等方面的检验要求。
同时，还对钢板的包装、运输、储存等环节提出了相应的标准。
五、65Mn弹簧钢板的应用标准。
根据国家标准GB/T 1222的规定，65Mn弹簧钢板广泛应用于制造机械弹簧、车辆弹簧、工程机械零部件等领域。
在使用过程中，应按照相关标准进行加工、热处理和表面处理，以确保产品的质量和安全性。
六、结语。
65Mn弹簧钢板的标准对于保障产品质量、促进行业发展具有重要意义。
企业在生产过程中应严格按照国家标准进行生产、加工和质量控制，以满足市场需求，提升产品竞争力。
同时，用户在选用65Mn弹簧钢板时，也应关注产品的标准执行情况，选择符合标准要求的产品，确保使用效果和安全性。
65mn钢硬度范围

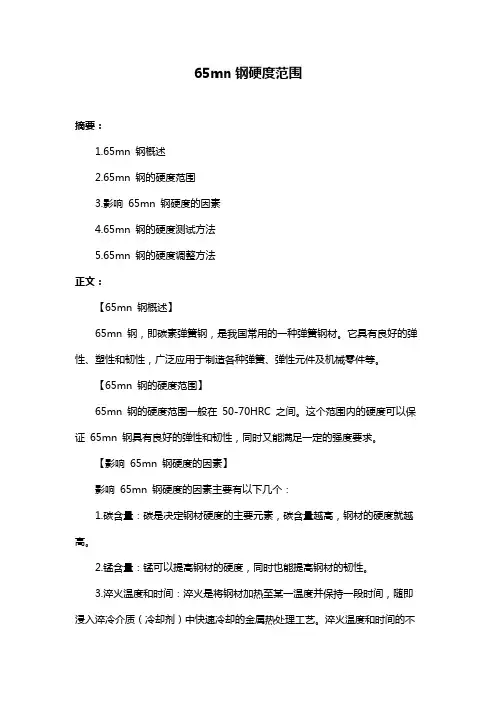

65mn钢硬度范围
摘要：
1.65mn 钢概述
2.65mn 钢的硬度范围
3.影响65mn 钢硬度的因素
4.65mn 钢的硬度测试方法
5.65mn 钢的硬度调整方法
正文：
【65mn 钢概述】
65mn 钢，即碳素弹簧钢，是我国常用的一种弹簧钢材。
它具有良好的弹性、塑性和韧性，广泛应用于制造各种弹簧、弹性元件及机械零件等。
【65mn 钢的硬度范围】
65mn 钢的硬度范围一般在50-70HRC 之间。
这个范围内的硬度可以保证65mn 钢具有良好的弹性和韧性，同时又能满足一定的强度要求。
【影响65mn 钢硬度的因素】
影响65mn 钢硬度的因素主要有以下几个：
1.碳含量：碳是决定钢材硬度的主要元素，碳含量越高，钢材的硬度就越高。
2.锰含量：锰可以提高钢材的硬度，同时也能提高钢材的韧性。
3.淬火温度和时间：淬火是将钢材加热至某一温度并保持一段时间，随即浸入淬冷介质（冷却剂）中快速冷却的金属热处理工艺。
淬火温度和时间的不
同，会影响钢材的硬度。
4.回火温度和时间：回火是将经过淬火的钢材加热至某一温度并保持一段时间，以降低硬度、消除应力、提高韧性的金属热处理工艺。
回火温度和时间的不同，也会影响钢材的硬度。
【65mn 钢的硬度测试方法】
65mn 钢的硬度通常采用布氏硬度测试法进行检测。
布氏硬度是以压痕的直径来表示材料硬度的，符号为HB。
【65mn 钢的硬度调整方法】
如果65mn 钢的硬度过高或过低，可以通过调整淬火温度、时间以及回火温度、时间来进行调整。
65锰弹簧钢执行标准

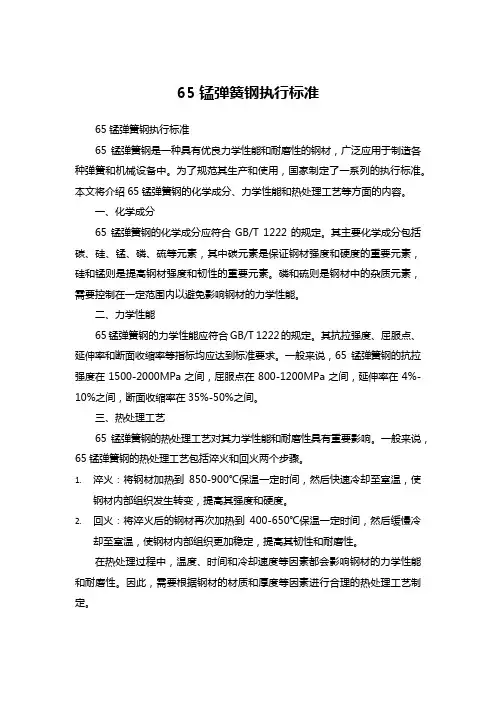

65锰弹簧钢执行标准65锰弹簧钢执行标准65锰弹簧钢是一种具有优良力学性能和耐磨性的钢材，广泛应用于制造各种弹簧和机械设备中。
为了规范其生产和使用，国家制定了一系列的执行标准。
本文将介绍65锰弹簧钢的化学成分、力学性能和热处理工艺等方面的内容。
一、化学成分65锰弹簧钢的化学成分应符合GB/T 1222的规定。
其主要化学成分包括碳、硅、锰、磷、硫等元素，其中碳元素是保证钢材强度和硬度的重要元素，硅和锰则是提高钢材强度和韧性的重要元素。
磷和硫则是钢材中的杂质元素，需要控制在一定范围内以避免影响钢材的力学性能。
二、力学性能65锰弹簧钢的力学性能应符合GB/T 1222的规定。
其抗拉强度、屈服点、延伸率和断面收缩率等指标均应达到标准要求。
一般来说，65锰弹簧钢的抗拉强度在1500-2000MPa之间，屈服点在800-1200MPa之间，延伸率在4%-10%之间，断面收缩率在35%-50%之间。
三、热处理工艺65锰弹簧钢的热处理工艺对其力学性能和耐磨性具有重要影响。
一般来说，65锰弹簧钢的热处理工艺包括淬火和回火两个步骤。
1.淬火：将钢材加热到850-900℃保温一定时间，然后快速冷却至室温，使钢材内部组织发生转变，提高其强度和硬度。
2.回火：将淬火后的钢材再次加热到400-650℃保温一定时间，然后缓慢冷却至室温，使钢材内部组织更加稳定，提高其韧性和耐磨性。
在热处理过程中，温度、时间和冷却速度等因素都会影响钢材的力学性能和耐磨性。
因此，需要根据钢材的材质和厚度等因素进行合理的热处理工艺制定。
总之，65锰弹簧钢的化学成分、力学性能和热处理工艺等方面都是保证其优良性能的重要因素。
在实际生产和使用中，需要严格按照执行标准进行控制和管理，以确保其质量和性能符合要求。
65mn弹簧钢屈服强度

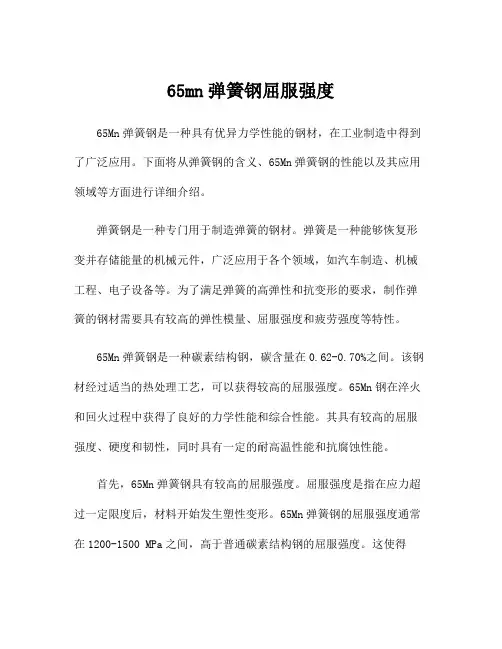

65mn弹簧钢屈服强度65Mn弹簧钢是一种具有优异力学性能的钢材，在工业制造中得到了广泛应用。
下面将从弹簧钢的含义、65Mn弹簧钢的性能以及其应用领域等方面进行详细介绍。
弹簧钢是一种专门用于制造弹簧的钢材。
弹簧是一种能够恢复形变并存储能量的机械元件，广泛应用于各个领域，如汽车制造、机械工程、电子设备等。
为了满足弹簧的高弹性和抗变形的要求，制作弹簧的钢材需要具有较高的弹性模量、屈服强度和疲劳强度等特性。
65Mn弹簧钢是一种碳素结构钢，碳含量在0.62-0.70%之间。
该钢材经过适当的热处理工艺，可以获得较高的屈服强度。
65Mn钢在淬火和回火过程中获得了良好的力学性能和综合性能。
其具有较高的屈服强度、硬度和韧性，同时具有一定的耐高温性能和抗腐蚀性能。
首先，65Mn弹簧钢具有较高的屈服强度。
屈服强度是指在应力超过一定限度后，材料开始发生塑性变形。
65Mn弹簧钢的屈服强度通常在1200-1500 MPa之间，高于普通碳素结构钢的屈服强度。
这使得65Mn弹簧钢可以承受更大的力载荷，保证弹簧在工作过程中不会发生永久性形变，提高了弹簧的使用寿命。
其次，65Mn弹簧钢具有良好的韧性。
韧性是指材料在受到外力作用时能够发生塑性变形而不断裂的能力。
65Mn弹簧钢经过适当的热处理工艺，可以获得细小的晶粒结构，提高其韧性。
这对于需要在弯曲或扭转过程中不发生断裂的弹簧来说尤为重要。
此外，65Mn弹簧钢还具有优异的疲劳强度。
疲劳强度是指材料在交替加载作用下能够承受的循环应力次数。
由于工作条件的不同，弹簧在使用过程中需要经受反复的拉伸和压缩应力，疲劳强度直接影响着弹簧的使用寿命。
65Mn弹簧钢通过适当的热处理工艺和优化的组织结构，可以获得较高的疲劳强度，使得弹簧能够长时间稳定地工作。
由于其出色的性能，65Mn弹簧钢在许多领域得到了广泛应用。
首先，它被广泛应用于汽车制造领域，用于制造各种弹簧，如悬挂弹簧、阻尼弹簧等。
其高屈服强度和抗疲劳性能可以保证汽车在不同工况下的稳定性和舒适性。
65mn弹簧钢标准

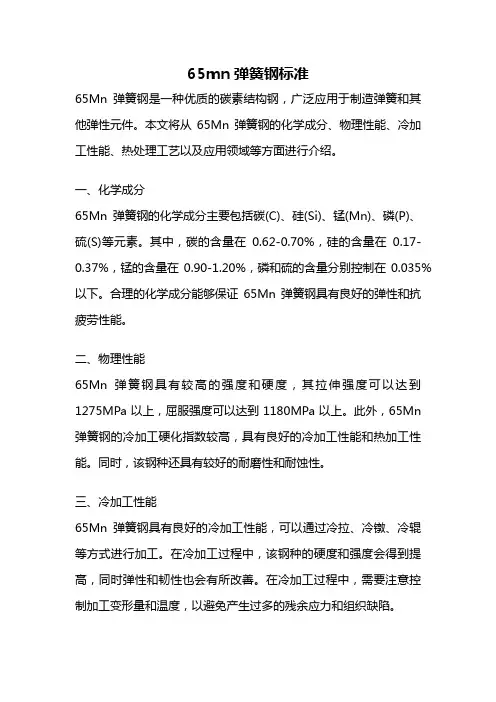

65mn弹簧钢标准65Mn弹簧钢是一种优质的碳素结构钢，广泛应用于制造弹簧和其他弹性元件。
本文将从65Mn弹簧钢的化学成分、物理性能、冷加工性能、热处理工艺以及应用领域等方面进行介绍。
一、化学成分65Mn弹簧钢的化学成分主要包括碳(C)、硅(Si)、锰(Mn)、磷(P)、硫(S)等元素。
其中，碳的含量在0.62-0.70%，硅的含量在0.17-0.37%，锰的含量在0.90-1.20%，磷和硫的含量分别控制在0.035%以下。
合理的化学成分能够保证65Mn弹簧钢具有良好的弹性和抗疲劳性能。
二、物理性能65Mn弹簧钢具有较高的强度和硬度，其拉伸强度可以达到1275MPa以上，屈服强度可以达到1180MPa以上。
此外，65Mn 弹簧钢的冷加工硬化指数较高，具有良好的冷加工性能和热加工性能。
同时，该钢种还具有较好的耐磨性和耐蚀性。
三、冷加工性能65Mn弹簧钢具有良好的冷加工性能，可以通过冷拉、冷镦、冷辊等方式进行加工。
在冷加工过程中，该钢种的硬度和强度会得到提高，同时弹性和韧性也会有所改善。
在冷加工过程中，需要注意控制加工变形量和温度，以避免产生过多的残余应力和组织缺陷。
四、热处理工艺65Mn弹簧钢的热处理工艺主要包括退火和正火两个步骤。
退火工艺可以提高钢材的塑性和韧性，同时消除加工应力和改善组织结构。
正火工艺可以提高钢材的硬度和强度，适用于制造高强度和高硬度的弹簧和弹性元件。
五、应用领域65Mn弹簧钢广泛应用于汽车制造、机械制造、航空航天、军工等领域。
在汽车制造领域，65Mn弹簧钢主要用于制造汽车底盘悬挂弹簧、刹车片弹簧、离合器弹簧等。
在机械制造领域，该钢种主要用于制造各类机械弹簧、机械零件等。
在航空航天和军工领域，65Mn弹簧钢主要用于制造飞机座椅弹簧、火箭弹簧、导弹弹簧等高强度和高硬度的弹性元件。
65Mn弹簧钢是一种优质的碳素结构钢，具有良好的弹性和抗疲劳性能。
其化学成分、物理性能、冷加工性能、热处理工艺以及应用领域等方面的特点使其在弹簧和弹性元件制造领域得到广泛应用。
65mn弹簧钢丝标准

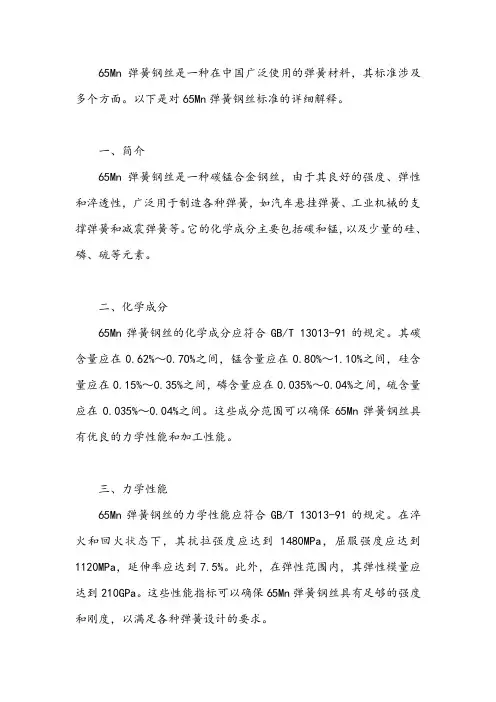

65Mn弹簧钢丝是一种在中国广泛使用的弹簧材料，其标准涉及多个方面。
以下是对65Mn弹簧钢丝标准的详细解释。
一、简介65Mn弹簧钢丝是一种碳锰合金钢丝，由于其良好的强度、弹性和淬透性，广泛用于制造各种弹簧，如汽车悬挂弹簧、工业机械的支撑弹簧和减震弹簧等。
它的化学成分主要包括碳和锰，以及少量的硅、磷、硫等元素。
二、化学成分65Mn弹簧钢丝的化学成分应符合GB/T 13013-91的规定。
其碳含量应在0.62%～0.70%之间，锰含量应在0.80%～1.10%之间，硅含量应在0.15%～0.35%之间，磷含量应在0.035%～0.04%之间，硫含量应在0.035%～0.04%之间。
这些成分范围可以确保65Mn弹簧钢丝具有优良的力学性能和加工性能。
三、力学性能65Mn弹簧钢丝的力学性能应符合GB/T 13013-91的规定。
在淬火和回火状态下，其抗拉强度应达到1480MPa，屈服强度应达到1120MPa，延伸率应达到7.5%。
此外，在弹性范围内，其弹性模量应达到210GPa。
这些性能指标可以确保65Mn弹簧钢丝具有足够的强度和刚度，以满足各种弹簧设计的要求。
四、表面质量65Mn弹簧钢丝的表面质量应符合GB/T 342的规定。
其表面应光滑、洁净，无裂纹、折叠、结疤、夹杂物等缺陷。
这些要求可以确保弹簧钢丝在后续加工和使用过程中不会出现断裂或疲劳失效等问题。
五、尺寸和形状偏差65Mn弹簧钢丝的尺寸和形状偏差应符合GB/T 342的规定。
其直径偏差应在±0.02mm之间，椭圆度应在直径公差范围内，表面粗糙度应在Ra 1.6μm以下。
这些要求可以确保弹簧钢丝在加工和使用过程中具有一致的尺寸和形状，从而提高弹簧的精度和稳定性。
六、热处理工艺65Mn弹簧钢丝的热处理工艺包括淬火和回火。
淬火是将钢丝加热到临界温度以上，保持一定时间，然后快速冷却，以获得高硬度和高强度的马氏体组织。
回火是将淬火后的钢丝再次加热到一定温度，保持一定时间，以降低内应力并提高韧性。
65mn弹簧钢标准(一)
65mn弹簧钢标准(一)
65mn弹簧钢标准
引言
•弹簧钢是一种具有优异弹性和韧性的特殊钢材，被广泛应用于各个行业的制造领域。
•65mn弹簧钢是其中一种常用的材料，其具有特殊的化学成分和理想的力学性能。
65mn弹簧钢的化学成分
•碳(C)：%
•硅(Si)：%
•锰(Mn)：%
•硫(S)：≤%
•磷(P)：≤%
65mn弹簧钢的力学性能
•抗拉强度：最低980MPa
•屈服强度：最低785MPa
•延伸率：最低9%
•冲击韧性：最低39J/㎝²
65mn弹簧钢的主要应用领域
1.汽车工业：
–65mn弹簧钢广泛应用于汽车悬挂系统和座椅调节系统中的弹簧制造。
–具有高强度和良好的回弹性能，有效提高了汽车的行驶和乘坐舒适性。
2.机械制造业：
–65mn弹簧钢常用于各种机械设备中的弹簧元件。
–其优异的力学性能和耐疲劳性能使其在机械传动和振动控制系统中得到了广泛应用。
3.电力行业：
–65mn弹簧钢用于输电线路的防震弹簧的制造。
–具有良好的耐腐蚀性和高温稳定性，能够有效减少线路的振动和损耗。
4.家具制造业：
–65mn弹簧钢常用于家具的弹簧床垫和沙发弹簧的制造。
–具有良好的弹性和耐久性，能够提供舒适的睡眠和坐姿。
结语
•65mn弹簧钢作为一种优质的弹簧材料，其化学成分和力学性能使其在各个领域中得到了广泛的应用。
•在未来的发展中，更多的创新和应用将进一步提升65mn弹簧钢的性能和使用范围。
65mn是什么材料
65mn是什么材料1、65mn是弹簧钢。
2、经过热处理和冷拉硬化后，强度相对较高，具有一定的柔韧性和塑性；在相同的表面条件和完全硬化条件下，疲劳极限与多色合金弹簧相当。
但淬透性很差，主要用于小型弹簧，如一般机械中的调压调速弹簧、测力弹簧、圆、方螺旋弹簧，或小型机械中的拉成钢丝的弹簧。
3、65mn低合金圆钢必须具有高弹性极限和高屈强比，以避免弹簧钢在高载荷下永久变形。
同时还要求淬透性好，脱碳敏感性低，大大降低了弹性极限；表面质量好，冷热状态下容易加工成型，热处理工艺性好。
延伸阅读正宗干锅酱配料1.配料：干辣椒圈250克、豆瓣酱200克、豆豉30克、干辣椒10克、大蒜10瓣、生姜1片、葱白1片、醪糟1汤匙、宜宾芽菜1汤匙、盐1汤匙、高强度白酒1汤匙、综合香料(八角、肉桂、香叶、三叶)2.步骤：准备好所有材料。
将综合香料粗粉碎，用高酒精浸泡1小时，将干辣椒浸泡在水中备用，将豆瓣酱捣碎，将豆豉切碎，将干辣椒切碎，加入少量水软化。
3.在煮好的干辣椒中加入一汤匙芳香的植物油，用搅拌机打成泥，做成海椒。
4.烧热锅，加入少许油，加入打好的巴赞海椒，用小火慢慢烧开水，直到油的颜色变成鲜红色和透明。
5.蒜瓣打匀，生姜切片，葱斜切圆。
6.将锅加热，加入2汤匙芳香植物油，加入碎冰糖煮沸，加入豆酱和豆豉，用小火煮沸香味。
7.加入粗辣椒面、碎香料、泡椒，加入葱花、生姜、大蒜，煮至金黄色，表面略干。
8.将之前煮好的辣椒混合，加入豆芽、醪糟、干辣椒圈和盐，略煮。
装修有甲醛的是哪个材料1.各种室内人造板(刨花板、密度板、纤维板、胶合板等。
)由于使用脲醛树脂胶，会含有甲醛。
新家具的生产、墙面和地板的装饰和铺设必须使用粘合剂。
在使用大量粘合剂的地方，甲醛总是会释放出来。
2.甲醛的危害主要表现在对皮肤和黏膜的刺激。
甲醛可以和蛋白质结合。
高浓度吸入也会出现呼吸道刺激、水肿、头痛等症状；甲醛的致敏作用，皮肤直接接触甲醛，可导致过敏性皮炎、色斑、坏死，吸入高浓度甲醛可诱发支气管哮喘，频繁吸入少量甲醛可引起慢性中毒、粘膜充血、皮肤刺激、过敏性皮炎等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单纯含锰弹簧钢 如65Mn﹐锰含量为0.90～1.20％。增加锰含量可提高钢的淬透性和强度﹐减小脱碳倾向﹔缺点是有过热敏感性和回火脆性﹐且易產生淬火裂纹﹐所以只适於製造各种小尺寸扁弹簧﹑圆弹簧。
含铬弹簧钢 在国际上很通用﹐中国有 50CrMn 和50CrVA两个钢号。50CrMn由於含有1％左右的铬和锰﹐有较高的淬透性﹐脱碳倾向小﹔缺点是铬和锰均加重回火脆性的倾向﹐回火后需快冷﹐多用以製造截面较大的和较重要的板簧和螺旋弹簧。50CrVA钢具有良好的淬透性﹔加钒能细化组织﹐不易过热﹐并可提高钢的强度﹑韧性﹐降低缺口敏感性。这种钢脱碳倾向小﹐低温衝击韧性好﹐在较高温度下工作时﹐性能也较稳定﹐主要用於製造气门弹簧﹑安全阀弹簧和在较高温度下工作的弹簧。在50CrVA钢的基础上适当增加其他合金元素﹐能取得比上述两种弹簧钢更好的力学性能和淬透性。
用以製造弹簧或类似弹簧性能零件的钢类。具有高的弹性极限﹑疲劳极限(尤其是缺口疲劳极限)以及一定的衝击韧性和塑性﹐主要在衝击﹑震动等动载荷或长期週期性交变应力的条件下使用。所以在各种状态下工作的弹簧都要有良好的表面质量和较高的抗疲劳性能。在工艺性能上﹐需经淬火﹑回火的弹簧钢﹐应具有一定的淬透性﹐不易脱碳﹐过热敏感性低和塑性较高﹐在热状态下易於成形。製造小尺寸弹簧用的钢丝要有均匀的硬度和一定的塑性。
2）冷成形弹簧截面尺寸＜10mm的各种小型弹簧可采用冷成形（如冷卷、冷轧），如仪表中的螺旋弹簧、发条及弹簧片等。这类弹簧在成形前先进行冷拉（冷轧）、淬火中温回火或铅浴等温淬火后冷拉（轧）强化；然后再进行冷成形加工，此过程中将进一步强化金属，但也产生了较大的内应力和脆性，故在其后应进行低温去应力退火（一般200～400℃）。
60Si2Mn钢是应用最广泛的合金弹簧钢，其生产量约为合金弹簧钢产量的80％。它的强度、淬透性、耐回火性都比碳素弹簧钢高，工作温度达250℃，缺点是脱碳倾向较大，适于制造厚度小于10mm的板簧和截面尺寸小于25mm的螺旋弹簧，在重型机械、铁道车辆、汽车、拖拉机上都有广泛的应用。
50CrVA钢的力学性能与60Si2Mn钢相近，但淬透性更高，钢中Cr和V能提高弹性极限、强度、韧性和耐回火性，常用于制作承受重载荷、工作温度较高及截面尺寸较大的弹簧。
●化学成份：碳C：0.80～0.90硅Si：0.10-0.35锰Mn：0.10-0.50硫S：≤0.030磷P：≤0.030铬Cr：允许残余含量≤0.25、≤0.10(制造铅浴淬火钢丝时)镍Ni：允许残余含量≤0.20、≤0.12(制造铅浴淬火钢丝时)铜Cu：允许残余含量≤0.30、≤0.20(制造铅浴淬火钢丝时)注：允许残余含量Cr+Ni+Cu≤0.40(制造铅浴淬火钢丝时)
根据GB/T 13304《钢分类》标准，按照基本性能及使用特性一，弹簧钢属于机械结构用钢；按照质量等级，属于特殊质量钢，即在生产过程中需要特别严格控制质量和性能的钢。按照我国习惯，弹簧钢属于特殊钢，制作弹簧钢的时候技术要求比较高，技术的过硬直接决定品质的高低。
弹簧钢常用牌号弹簧钢是用以制造弹簧或其他弹性元件的钢种。分为优质碳素弹簧钢、合金弹簧钢二类 。 具体牌号有:65、70、85、65Mn、55Si2Mn、55Si2MnB、55SiMnVB、60Si2Mn、60Si2MnA、60Su2CrA、60Si2CrVA、55CrMnA、60CrMnA、60CrMnMoA、50CrVA、60CrMnBA、...SK4SK5SK7 SKS51 S55C S65C C75 C9565MnSUP9SUP10 T8T8AT10T10A
60CrMnA 60CrMnBA 60CrMnMoA 60Si2CrA 60Si2CrVA1）碳素弹簧钢（即非合金弹簧钢）其价格便宜但淬透性较差，适合于截面尺寸较小的非重要弹簧，其中以SK5 SK7 65、65Mn最常用。2）合金弹簧钢根据主加合金元素种类不同可分为两大类：Si-Mn系弹簧钢和Cr系弹簧钢。前者淬透性较碳钢高，价格不很昂贵，故应用最广，主要用于截面尺寸不大于25mm的各类弹簧，60Si2Mn是其典型代表；后者的淬透性较好，综合力学性能高，弹簧表面不易脱碳，但价格相对较高，一般用于截面尺寸较大的重要弹簧，50CrVA是其典型代表。
钢带硬料厚度0.15mm-2.00mm，宽度4mm-210mm。硬料钢带表面可以抛光、发蓝、发黄处理。
弹簧带钢产品精度高、耐磨性好、韧性强、质量稳定。
SK85(SK5)Fra bibliotek碳素工具钢标准：JIS G4401
●特性及适用范围：淬火回火后有较高硬度和耐磨性，但热硬性低、淬透性差、易变形、塑性及强度较低。用作需要具有较高硬度和耐磨性的各种工具，如形状简单的模子和冲头、切削金属的刀具、打眼工具、木工用的铣刀、埋头钻、斧、凿、纵向手用锯、以及钳工装配工具、铆钉冲模等次要工具。
更多弹簧钢详细资料
4．热处理特点弹簧钢的热处理取决于弹簧的加工成形方法，一般可分为热成形弹簧和冷成形弹簧两大类：1）热成形弹簧对截面尺寸＞10mm各种大型和形状复杂的弹簧均采用热成形（如热轧、热卷），如汽车、拖拉机、火车的板簧和螺旋弹簧。其简明加工路线为：扁钢或圆钢下料→ 加热压弯或卷绕→ 淬火中温回火 → 表面喷丸处理，使用状态组织为回火托氏体。喷丸可强化表面并提高弹簧表面质量，显著改善疲劳性能。
硅含量为1.40～1.80％﹑铬含量为0.90～1.20％﹑钒含量为0.10～0.20％的60Si2CrVA钢﹐具有高的淬透性和低的过热敏感性﹐在塑性指标相近时抗拉强度和屈服强度高於硅锰弹簧钢﹐主要用於製作承受高应力的弹簧。
含钨弹簧钢 65Si2MnWA钢的钨含量为0.80～1.20%﹐与 60Si2CrVA钢一样﹐可用於製作承受高载荷的和耐热(≦350)﹑耐衝击的弹簧。合金含量较高的30W4Cr2VA钢是一种高强度耐热弹簧钢﹐有高的淬透性﹐主要用於製造低於500条件下使用的控制阀簧。上述几种钢的生產工艺较复杂﹐价格较高。
簧钢是指由于在淬火和回火状态下的弹性，而专门用于制造弹簧和弹性元件的钢。钢的弹性取决于其弹性变形的能力，即在规定的范围之内，弹性变形的能力使其承受一定的载荷，在载荷去除之后不出现永久变形。 弹簧钢应具有优良的综合性能，如力学性能(特别是弹性极限、强度极限、屈强比)、抗弹减性能(即抗弹性减退性能，又称抗松弛性能)、疲劳性能、淬透性、物理化学性能(耐热、耐低温、抗氧化、耐腐蚀等)。为了满足上述性能要求，弹簧钢具有优良的冶金质量(高的纯洁度和均匀性)、良好的表面质量(严格控制表面缺陷和脱碳)、精确的外形和尺寸。-中欧 根据GB/T 13304《钢分类》标准，按照基本性能及使用特性一，弹簧钢属于机械结构用钢；按照质量等级，属于特殊质量钢，即在生产过程中需要特别严格控制质量和性能的钢。按照我国习惯，弹簧钢属于特殊钢 ，制作弹簧钢的时候技术要求比较高，技术的过硬直接决定品质的高低。分类按照化学成分分类根据GB/T 13304 标准，弹簧钢按照其化学成分分为非合金弹簧钢(碳素弹簧钢)和合金弹簧钢。 1.碳素弹簧钢 碳素弹簧钢的碳含量(质量分数)一般在0.62%~0.90%。按照其锰含量又分为一般锰含量(质量分数) (0.50%~0.80%)如65、70、85和较高锰含量(质量分数) (0.90~1.20%)，如65Mn两类。 2.合金弹簧钢 合金弹簧钢是在碳素钢的基础上，通过适当加入一种或几种合金元素来提高钢的力学性能、淬透性和其他性能，以满足制造各种弹簧所需性能的钢。 合金弹簧钢的基本组成系列有，硅锰弹簧钢、硅铬弹簧钢、铬锰弹簧钢、铬钒弹簧钢、钨铬钒弹簧钢等。在这些系列的基础上，有一些牌号为了提高其某些方面的性能而加入了钼、钒或硼等合金元素。-中欧 此外，还从其他钢类，如优质碳素结构钢、碳素工具钢、高速工具钢、不锈钢，选择一些牌号作为弹簧用钢。 弹簧钢是指由于在淬火和回火状态下的弹性，而专门用于制造弹簧和弹性元件的钢。钢的弹性取决于其弹性变形的能力，即在规定的范围之内，弹性变形的能力使其承受一定的载荷，在载荷去除之后不出现永久变形。 弹簧钢应具有优良的综合性能，如力学性能(特别是弹性极限、强度极限、屈强比)、抗弹减性能(即抗弹性减退性能，又称抗松弛性能)、疲劳性能、淬透性、物理化学性能(耐热、耐低温、抗氧化、耐腐蚀等)。为了满足上述性能要求，.弹簧钢具有优良的冶金质量(高的纯洁度和均匀性)、良好的表面质量(严格控制表面缺陷和脱碳)、精确的外形和尺寸。
硅锰弹簧钢 是主要的热轧合金弹簧钢种﹐中国有55Si2Mn﹑60Si2Mn﹑60Si2MnA﹑70Si3MnA四个钢号。硅含量为1.50～2.80％﹐锰含量为0.60～0.90％。钢中加硅可显著提高弹性极限和屈强比﹐提高回火稳定性﹔但易形成硅酸盐等夹杂物﹐增加脱碳敏感性。钢中碳和硅的含量均较高时﹐碳易於石墨化。这类钢广泛用於製作汽车﹑拖拉机﹑机车上的减震板簧和螺旋弹簧﹐以及要求承受较高应力的弹簧。
●力学性能：硬度：退火,≤187HB,压痕直径≥4.40mm;淬火,≥62HRC
●热处理规范及金相组织：热处理规范：试样淬火780～820℃,水冷。
●交货状态：钢材以退火状态交货。经双方协议，也可以不退火状态交货。
钢带产品适用于减振器阀片、离合器膜片弹簧、冷气压缩机阀片、针织机配件、沉降片、哈负片、织针、生克片、各种印刷刮刀、环形带刀等、五金冲压弹片，弹簧、发条、拉伸件，反弹簧高质量要求产品。可以按客户要求尺寸分条，提供材质证明 SGS报告在你脚下做事 是看得起你 不想在你脚下做事 就是从现在起看不起你 中厚板,板材,带钢,钢丝、元棒、方棒、扁钢、六角棒特殊规格可定做[常用牌号]：常用合金弹簧钢的牌号、化学成分、热处理、力学性能及用途见表6－4。常用的合金弹簧钢有60Si2Mn、50CrVA、30W4Cr2VA等。
30W4Cr2VA是高强度的耐热弹簧，用于500℃以下工作的锅炉主安全阀弹簧、汽轮机汽封弹簧等。 热处理]：
