切纸机操作指导书
切纸机操作规程
切纸机操作规程一、引言切纸机是一种常见的办公设备，用于将纸张切割成所需尺寸。
为了保证操作的安全和高效性，制定本操作规程，明切当纸机的操作步骤和注意事项。
二、操作步骤1. 准备工作a. 确保切纸机周围没有杂物，保持整洁。
b. 检查切纸机的电源线是否连接稳固，电源是否正常。
c. 确保切纸机刀片锋利且安装正确。
2. 调整切割尺寸a. 打开切纸机的控制面板，选择所需的切割尺寸。
b. 根据需要，调整切割机械手的位置，确保切割位置准确。
3. 准备纸张a. 将待切割的纸张整理好，确保没有折痕或者弯曲。
b. 将纸张平整地放在切纸机的进纸台上。
4. 进行切割a. 按下切纸机的启动按钮，切纸机开始工作。
b. 等待切割完成后，切割机械手会将切割好的纸张送至出纸台。
5. 安全操作a. 在切割过程中，不要将手指或者其他物体挨近切纸机的刀片区域。
b. 禁止将多张纸张一起放入切纸机进行切割。
c. 切割完成后，及时清理切纸机的切割废料。
三、注意事项1. 切纸机的操作应由经过培训和授权的人员进行，未经授权人员禁止操作切纸机。
2. 在操作切纸机之前，应子细阅读并理解切纸机的操作手册。
3. 切纸机在运行过程中可能会产生噪音和振动，操作人员应注意保护听力和身体稳定。
4. 如发现切纸机浮现异常情况，如异常噪音、切割不许确等，应即将住手使用并联系维修人员进行检修。
5. 切纸机的维护保养应定期进行，包括刀片的更换和润滑油的添加等，以保证切割效果和机器寿命。
四、紧急情况处理1. 如遇到切纸机卡纸或者其他故障导致无法正常工作，应即将住手使用，并确保切纸机的电源已断开。
2. 在紧急情况下，如切纸机发生火灾或者其他危（wei）险情况，应即将按下切纸机旁的紧急住手按钮，并迅速撤离现场，报告相关人员进行处理。
五、总结本操作规程详细描述了切纸机的操作步骤和注意事项，匡助操作人员正确、安全地操作切纸机。
在操作切纸机时，务必遵循本规程，并注意安全，以确保工作的高效性和人员的安全。
切纸机操作规程
切纸机操作规程一、引言切纸机是一种常见的办公设备，用于将纸张切割成所需的尺寸。
为了确保操作的安全性和高效性，制定本操作规程，以指导使用者正确操作切纸机。
二、操作前准备1. 确保切纸机处于稳定的工作台上，无杂物阻挡。
2. 检查切纸机刀片的锋利度，如有需要，更换刀片。
3. 确保切纸机的电源线插头已插入可靠的插座，并接通电源。
三、操作步骤1. 打开切纸机的电源开关，待机器启动并进入工作状态。
2. 将待切割的纸张放置在切纸机工作台上，对齐切割线。
3. 调整切割尺寸和位置，确保切割的准确性。
可根据需要使用刻度尺和定位器进行调整。
4. 双手握住纸张，将其轻轻推进切纸机的进料口，确保纸张平整并与切割线对齐。
5. 按下切纸机的切割按钮，切割刀片会自动下压并切割纸张。
注意，切割过程中不要用手触摸刀片或纸张。
6. 切割完成后，将切割好的纸张取出，放置在指定的位置。
四、注意事项1. 在操作过程中，不要将手指或其他物体靠近切割刀片，以免发生意外伤害。
2. 切割纸张时，要保持专注，避免分散注意力。
3. 当切纸机出现异常声音或其他故障时，应立即停止使用，并联系维修人员进行检修。
4. 切割纸张时，要确保纸张的边缘平整，避免出现错位或斜切的情况。
5. 切割机长时间使用后，应注意散热，避免过热导致设备损坏。
五、维护保养1. 定期清洁切纸机的工作台和切割刀片，以保持其正常工作状态。
2. 定期检查切割刀片的锋利度，如有需要，及时更换。
3. 不使用切纸机时，应将其电源开关关闭，并拔掉电源插头。
六、紧急情况处理1. 如果切纸机发生故障或意外情况，应立即停止使用，并通知相关人员进行处理。
2. 在紧急情况下，切勿随意拆卸切纸机，以免造成更大的损坏或伤害。
七、总结本操作规程详细介绍了切纸机的操作步骤、注意事项和维护保养要点，使用者应按照规程要求正确操作切纸机，以确保操作的安全性和工作效率。
在使用过程中，如有任何疑问或问题，应随时咨询相关人员。
切纸机使用方法
切纸机
1.先开电源向上为开（左后方）
2.操作流程：
（1）.点击操作面设置
显示界面上：NO_M选M10； Mode选M（数控）； Unite为单位选mm（毫米）有mm和inch（英尺）两种；Deep表示调节切纸时最下面未切断纸厚度数字视情况定
（2）.设置完毕后点OK
（3）.根据所需尺寸大小调节位置，调节时先按C清除健两次输入所需尺寸数字常见纸张尺寸（前一个数字为长，后一个数字为宽）：A0的尺寸为1189mm×841mm，A1的尺寸为841mm×594mm，A2的尺寸为594mm×420mm，A3的尺寸为420mm×297mm，A4的尺寸为297mm×210mm ，B5的尺寸为257mm×182mm（常用）
（4）.放置切割的材料按下Reset（红色按钮），使按钮灯变亮
（5）.同时按住两个Cut（蓝色按钮）按钮等切割刀升至原来位置后松开按钮，切纸完毕。
3.界面按钮：POWER：复位键（绿色）
RESET：自动键（红色）
CUT：切纸（蓝色）
按下校准健界面回到初始位置显示两个数字297.0
切割过程图片：
切纸完毕：
注意事项：
（1）不能切割铁钉系列的材料
（2）切割已胶装好的书本时，胶装面放置在切纸机左边。
切纸机作业指导书
1. 目的：为使开料、散件裁切工序的工艺操作符合质量标准，确保产品质量处于受控状态2. 范围：适用于印刷开料裁切、散件裁切作业工序。
3. 内容:工艺流程工艺技术参数作业要点质量标准作业图示生产订单1.根据生产订单上的纸张规格和开纸尺寸到仓库领取相应数量的纸张。
工艺工艺技流程术参数作业要点质量标准作业图示1. 零部件的准备2. 刀片的更换1）松开螺丝2）降刀3）卸刀4）不同刀片厚度调整5）装刀步骤与拆刀相反3. 控制面版本工艺流程工艺技术参数作业要点质量标准作业图示机台调整1.从托盘上搬取未裁切裁切步骤1. 切纸刀必须保持锋利，双胶纸60000 张（土1000张）、双铜纸40000张（±1000 张）、白板纸25000张（±1000 张）时必须更换新的磨刀片。
2. 单面刀每次裁切高度h < 120mm。
的白料至裁切机台。
2. 在裁切机台上串纸，使纸张疏松,并串齐纸张。
3. 用铁块将纸张侧边叠放的不平处靠齐。
4. 用钢尺测量待切纸张尺寸，设定待切尺。
5. 批量裁切前由机长作首件检查，抽取最上面和最下面各1张用钢板尺测量，并对折检查直角，抽检数2张/规格。
6. 将切掉的废白料纸边投入废纸筐。
7. 检查刀口是否锋利。
1. 首先进行裁切尺寸的校验用废页裁切，误差不得超过±1.5mm 。
2. 调整推纸器与切刀的平行，侧档规与推纸器的垂直，操作时每刀（叠）纸张要串齐并放正，拍打压出纸叠中空气，纸叠直角侧面紧靠推纸器和侧挡规，确保裁切件的正方直角。
3. 调整好压纸器压力，切纸刀斜率误差上下不得超过0.5mm ; 裁切口要保持锋利，不能有毛刺或有缺口，确保切后无刀花、无纸粉屑，保证切后外观整洁无脏污。
工艺流程工艺技作业要点质量标准术参数作业图示1.2.裁切步骤（续）1. 切纸刀必须保持锋利，双胶纸60000 张（土1000张）、双铜纸40000张（±1000 张）、白板纸25000张（±1000 张）时必须更换新的磨刀片。
最新切纸机说明书原稿.doc
目录前言 (2)平安留意事项 (3)第一章简介 (8)一、开箱检查 (8)二、性能特点 (8)三、把握部件功能 (9)其次章基本操作与调整 (10)一、操作面板 (10)二、操作说明 (13)三、位置校正 (14)四、推纸器调整 (15)五、切刀调整 (15)六、刀条调整 (16)第三章润滑和维护保养 (17)一、润滑 (17)二、修理保养 (17)第四章一般故障与排解 (18)前言感谢您选择了智能系列切纸机。
我们将把的最优秀产品和最完善的服务供应应您。
智能系列切纸机是我公司总结原有老产品的阅历，同时吸取了国内外同类产品的优点新研发的机型。
它接受集成电路把握、全系列电子爱护功能、机械结构的先压后切、稳定的圆周传动机构及整体机架结构。
从根本上解决了小型切纸机把握灵敏度差、用法不便利和裁切精度保持性、稳定性差等缺陷。
为了满足不同客户的需求，智能系列分为：450Z 型精亲密纸机、450T 型精密数控切纸机、480－ 60A 型精亲密纸机、 480－ 60V 型精密数控切纸机。
该系列产品用法操作便利、电子爱护、平安牢靠、效率高、造型美观。
220V 电源供电，可解决无动力电源的困难，完全适应中小型印刷企业及文印、办公等单位裁切纸张、书刊、图书、文件、档案等或其它非金属材料的裁切。
是您必备的裁切产品！主要技术参数450Z 450T 480-60A480-60V MAX 切纸宽度 (mm) 450 450 480 480 MAX 切纸长度 (mm) 450 450 480 480 MAX 切纸厚度 (mm) 40 40 60 60电机功率 (KW) 0.75 0.75 1.5 1.5电源电压 (V) 220 220 220 220 整机重量 (Kg) 120 160 210 250 是否数控×√×√完对刀线√√√√平安留意事项为了避开发生意外事故和意外损害，请依据相关标准允许专业操作工用法本机（禁止儿童或非专业操作人员操作、严禁将手放入压纸器下、严禁多人同时操作、严禁将磁性物品靠近本机），请您在用法和维护时务必要留意以下平安事项：电源请您依据说明正确的连接电源，机器电源应当是稳定的AC220V ± 10% 50Hz，假如电压过高或过低会导致机器运转不正常。

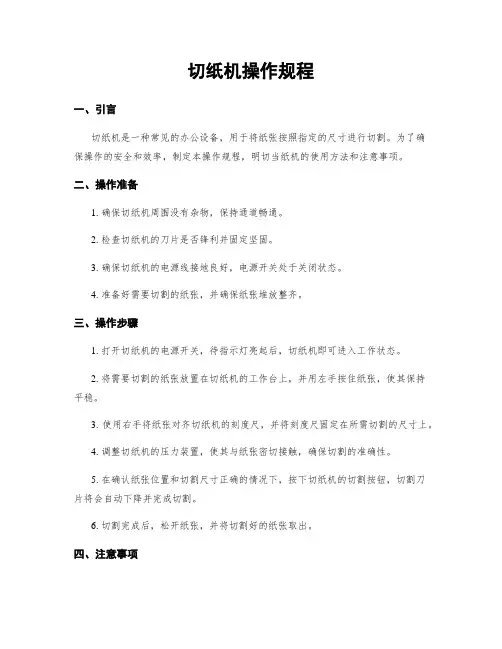

切纸机操作规程
切纸机操作规程一、引言切纸机是一种常见的办公设备，用于将纸张按照指定的尺寸进行切割。
为了确保操作的安全和效率，制定本操作规程，明切当纸机的使用方法和注意事项。
二、操作准备1. 确保切纸机周围没有杂物，保持通道畅通。
2. 检查切纸机的刀片是否锋利并固定坚固。
3. 确保切纸机的电源线接地良好，电源开关处于关闭状态。
4. 准备好需要切割的纸张，并确保纸张堆放整齐。
三、操作步骤1. 打开切纸机的电源开关，待指示灯亮起后，切纸机即可进入工作状态。
2. 将需要切割的纸张放置在切纸机的工作台上，并用左手按住纸张，使其保持平稳。
3. 使用右手将纸张对齐切纸机的刻度尺，并将刻度尺固定在所需切割的尺寸上。
4. 调整切纸机的压力装置，使其与纸张密切接触，确保切割的准确性。
5. 在确认纸张位置和切割尺寸正确的情况下，按下切纸机的切割按钮，切割刀片将会自动下降并完成切割。
6. 切割完成后，松开纸张，并将切割好的纸张取出。
四、注意事项1. 在操作切纸机前，应先阅读并掌握切纸机的使用说明书，并遵循相关安全操作规定。
2. 在操作切纸机时，应保持专注，避免分心或者急躁，以免发生意外。
3. 切纸机的刀片锋利，请避免直接用手触摸刀片，以免造成伤害。
4. 在切割过程中，应避免将手指或者其他物体挨近切纸机的刀片，以免发生意外。
5. 当切纸机浮现异常声音或者其他异常情况时，应即将住手使用，并进行检查和维修。
6. 使用完毕后，应将切纸机的电源开关关闭，并将切纸机周围清理干净。
五、常见故障及处理方法1. 切割不许确：检查刀片是否锋利，刀片是否固定坚固，纸张是否对齐刻度尺。
2. 切割不顺畅：检查切纸机的压力装置是否调整适当，纸张是否堆放整齐。
3. 切割机无法启动：检查电源线是否连接良好，电源开关是否打开。
六、总结切纸机是一种常见的办公设备，通过本操作规程，我们了解了切纸机的使用方法和注意事项。
在操作过程中，我们应始终保持专注和谨慎，确保操作的安全和效率。
切纸机机操作指引
无
职责:
印刷课长：负责监督本文件执行
切纸机长：负责切纸工序的生产安排与管理工作，负责日常生产与机器维护、保养工作，负责机台整体环境卫生、产品质量及安全管理工作。以及产品标识、交接、机台周围5S工作。
作业内容：
设备参数:
设备型号
920
1150
最大裁切宽(mm)
920
1150
最大裁切长(mm)
920
5.7.6换刀、试车等利用长柄螺栓及手柄后，必须卸下，以免开动机器时打伤人员。
5.7.7机器运转中严禁把手伸进裁切刀的后部，即使在停车情况下，应先检查保险装置是否正常，然后再进行调整、换刀、擦拭等工作。在换刀时，严禁任何物品放在刀下。
5.7.8开车后如果发生意外情况，或有不正常的响声和卡住等现象时，必须立即停车检查原因。
5.4.2.4按1号键，画面弹出踏板字样后，将压纸板降到最低点。
5.4.2.5双手同时按下刀按钮，将刀架放到最低点。
5.4.2.6拉起前方灯光盖板。
5.4.2.7先将固定刀片的2侧第一个螺丝卸下，然后上升刀架，卸下其余螺丝。
5.4.2.8用专用板手旋动吊刀升降螺丝，使刀轻轻靠上专用接刀架，更换刀片。
5.3.3严禁生产过程中，一人护纸一人按裁切按钮的违规行为。
编制
审核
批准
深圳市新百丽包装印刷有限公司
文件编号
文件名称
切纸机操作指引
版本
A/0
页码
4/4
生效日期
2018/03/23
归口部门
开发技术部
5.7.4操作时严禁在操作台面上，摆放茶杯、工具等杂物。
5.7.5机器在修理、加油、检查时，必须先将电源切断，以免发生危险。
切纸机系列机型调试人员操作步骤指导书
切纸机系列机型调试机器操作流程指导书一：首先要进行所有IO点准确性的再次确认，确认完全无错误后进入下一步。
二：触摸屏程序输入操作单元；1.找到相对应的正确程序，并将它打开。
2.进行OS的安装；①.基本功能全选→安装(大约7-8分钟)→完成。
②.通讯驱动程序(选择MELSEC-FX)；⑴.[1050型01.05.00]) →安装(大约几十秒)→完成。
⑵.[1155型03.12.00])→安装(大约几十秒)→完成。
3．工程下载：项目全选→安装(大约1-2分钟)→完成。
三：编程器(PLC)程序输入操作单元；1.找到相对应的正确程序，并将它打开。
2.进行程序的写入：在线→选择PLC写入→选择。
①.程序(MAIN)②.参数(PLC参数) →执行(大约几十秒)→完成。
四：伺服放大器参数写入操作单元；1.打开Setup154C软件→(P)参数→参数设定(J)。
2.找到相对应的正确程序，并选定它。
3.批量写入→断电(6秒后继续上电)→批量写入→断电(6秒后继续上电)→批量写入→断电(6秒后继续上电)→找到P19点击将000E改为000A→写入→断电(6秒后继续上电)→完成。
注意！！！如果是多个伺服放大器的也按照此操作流程操作，只是在参数的选定方面要特别留意(例如 FC150切纸机一通道与二通道的参数是有所不同的，因为两个伺服电机一个是正向传动一个是反向传动)。
五：当所有程序输入工作完成后要记得给编程器(PLC)上关键字的登陆工作。
六：检查所有变频器的参数是否已调好,变频器与电机是否相匹配，功率是否相同。
注意！！！如果电机的额定电压是480V、频率是60赫兹的，并且是由三菱变频器来驱动的话，那么一定要把P3的50赫兹改为60赫兹，这样电机性能才能达到最高效，负载电流将会大大的降低。
七：进行SM1编码器的检测与正确角度的调整；1.编码器的检测；在所有程序都已经全部输入完成后，将编程器的运行开关打至RUN状态,此时在触摸屏(数据#1)的界面中SM1后面会显示一个编码器当前值。
