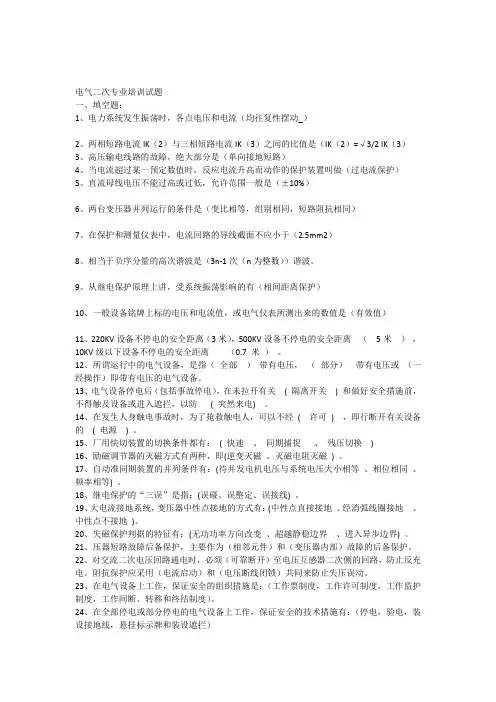

电气二次专业培训试题
电气二次专业培训试题一、填空题：1、电力系统发生振荡时，各点电压和电流（均往复性摆动_）2、两相短路电流IK（2）与三相短路电流IK（3）之间的比值是（IK（2）=√3/2 IK（3）3、高压输电线路的故障，绝大部分是（单向接地短路）4、当电流超过某一预定数值时，反应电流升高而动作的保护装置叫做（过电流保护）5、直流母线电压不能过高或过低，允许范围一般是（±10%）6、两台变压器并列运行的条件是（变比相等，组别相同，短路阻抗相同）7、在保护和测量仪表中，电流回路的导线截面不应小于（2.5mm2）8、相当于负序分量的高次谐波是（3n-1次（n为整数））谐波。
9、从继电保护原理上讲，受系统振荡影响的有（相间距离保护）10、一般设备铭牌上标的电压和电流值，或电气仪表所测出来的数值是（有效值）11、220KV设备不停电的安全距离（3米），500KV设备不停电的安全距离（5米），10KV级以下设备不停电的安全距离（0.7 米）。
12、所谓运行中的电气设备，是指（全部）带有电压，（部分）带有电压或（一经操作）即带有电压的电气设备。
13、电气设备停电后（包括事故停电），在未拉开有关( 隔离开关) 和做好安全措施前，不得触及设备或进入遮拦，以防( 突然来电) 。
14、在发生人身触电事故时，为了抢救触电人，可以不经( 许可) ，即行断开有关设备的( 电源) 。
15、厂用快切装置的切换条件都有：( 快速、同期捕捉、残压切换)16、励磁调节器的灭磁方式有两种，即(逆变灭磁、灭磁电阻灭磁) 。
17、自动准同期装置的并列条件有：(待并发电机电压与系统电压大小相等、相位相同、频率相等) 。
18、继电保护的“三误”是指：(误碰、误整定、误接线) 。
19、大电流接地系统，变压器中性点接地的方式有：(中性点直接接地、经消弧线圈接地、中性点不接地)。
20、失磁保护判据的特征有：(无功功率方向改变、超越静稳边界、进入异步边界) 。

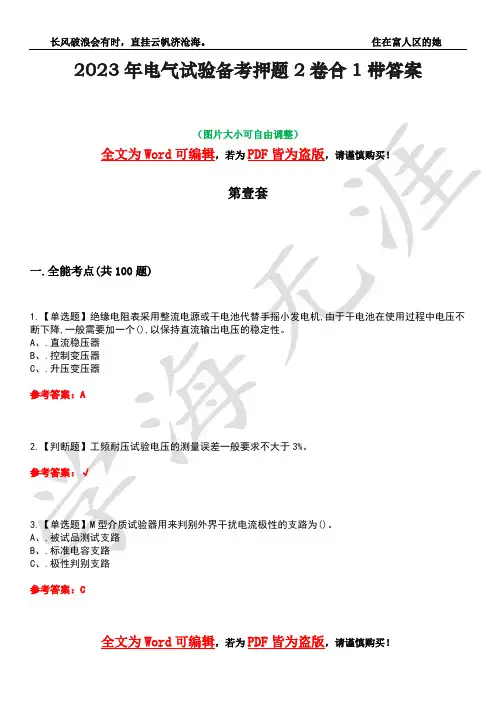

2023年电气试验备考押题2卷合1带答案22
2023年电气试验备考押题2卷合1带答案（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第壹套一.全能考点(共100题)1.【单选题】绝缘电阻表采用整流电源或干电池代替手摇小发电机,由于干电池在使用过程中电压不断下降,一般需要加一个(),以保持直流输出电压的稳定性。
A、.直流稳压器B、.控制变压器C、.升压变压器参考答案：A2.【判断题】工频耐压试验电压的测量误差一般要求不大于3%。
参考答案：√3.【单选题】M型介质试验器用来判别外界干扰电流极性的支路为()。
A、.被试品测试支路B、.标准电容支路C、.极性判别支路参考答案：C4.【判断题】变压器变压比测试方法有双电压表法、变比电桥法两种。
参考答案：√5.【单选题】对于用来测量吸收比的绝缘电阻表,应选用输出电流为()的绝缘电阻表。
A、.0.5m以下B、.1m及以上C、.0.5m及以上参考答案：B6.【单选题】M型介质试验器测量被试品的介质损耗,在反相前后测量值为P1、P2,当两次极性指示相反时,介质损耗的实际值为()。
A、.P=(P1-P2)/2B、.P=(P1+P2)/2C、.P=P1+P2参考答案：A7.【判断题】直流泄漏电流测量与测量绝缘电阻比较,具有试验电压稳定、测量数据精确的优点。
参考答案：√8.【单选题】《福建省建筑起重机械安全管理导则》规定，使用单位负责组织定期检查和监督整改工作，使用单位在建筑起重机械租期结束后，应当将（）记录移交给建机一体化企业。
A、定期检查B、维护C、保养D、检修参考答案：A9.【判断题】电气设备的预防性试验应严格按照《电气装置安装工程电气设备交接试验标准》规定的各类电气设备的试验周期安排试验计划。
参考答案：×10.【判断题】在电阻并联的电路中,电路的端电压U等于各并联电阻的端电压之和。
参考答案：×11.【单选题】对于大容量吸收过程较长的变压器、发电机、电缆等,有时测量吸收比值尚不足以反映吸收的全过程,此时采用()用来判断试品是否存在受潮、脏污等缺陷。
(完整版)汽车电气设备习题集及答案
（ ）
电解液注入铅蓄电池内以后，要静止放置5～
，才能进行充电。（ ）
硅整流充电机属于固体整流，没有旋转件和易
（ ）
三、问 答
什么叫做定电流充电法、定电压充电法、混合
什么叫做初充电、补充充电？
定电流充电有什么优点？
混合充电法有什么优点？
在什么情况下要进行补充充电？
第七节 新蓄电
（ ）
电解液的标准温度各国都不一样，我国的标
20℃。（ ）
加液孔盖是密封的，主要防止电解液逸出和
（ ）
极桩的截面积上下大小是一样的，以防止导
（ ） 13.东风EQ1090装有两个6－Q－105型干封式铅蓄电池。（ ） 14.铅蓄电池的串联目的是提高蓄电池的额定电压。（ ） 三、问 答 题 1.铅蓄电池的联接有哪几种形式？ 2.铅蓄电池的型号由哪五部分组成？写出每一部分的含义。 3.试解释解放牌CA1091汽车用的6－QA－100型铅蓄电池各部分的意义？ 第三节 铅蓄电池的工作原理 二、判断题（正确的打“√”，错误的打“×”） 1.铅蓄电池的放电过程是化学能转变成电能的过程。（ ） 2.在放电过程中，正负极板上的二氧化铅和纯铅都变成新的化合物稀硫酸。（ ） 3.在放电过程中，电解液相对密度是逐渐升高的。（ ） 三、问 答 题 1.为什么说充电终期充电电流不宜过大？ 2.影响铅蓄电池寿命的因素主要有哪些？ 3.怎样延长铅蓄电池的使用寿命？ 第四节 铅蓄电池的特性 二、选择题（将正确答案的序号填在括号内） 1.铅蓄电池电动势的大小，取决于（ ）。 A.电解液的相对密度和温度；B.电解液中的硫酸和水；C.内电阻和端电压 2.铅蓄电池的内阻大小主要是（ ）。 A.极板的电阻；B.电解液的电阻；C.隔板的电阻 3.铅蓄电池放电时，端电压逐渐（ ）。 A.上升；B.平衡状态；C.下降 三、问 答 题 1.什么叫做电动势、端电压、内电阻？ 2.铅蓄电池放电终了有什么特征？ 3.铅蓄电池充满电时有什么特征？ 4.解放牌汽车CA1091装有一个6－QA－100型干荷式铅蓄电池，试计算其总内阻多少？单格电池的内阻是多少？ 第五节 铅蓄电池容量及影响因素 二、判断题（正确的打“√”，错误的打“×” 1.铅蓄电池的标准容量是在一定条件下，恒定放电电流与时间的乘积。（ ） 2.常温起动容量是指电解液温度为30℃时的起动容量。（ ） 3.低温起动容量是指电解液温度为0℃时的起动容量。（ ） 4.放电电流越大端电压下降越快。（ ） 三、问 答 题 1.什么叫额定容量、起动容量？ 2.影响铅蓄电池容量的主要因素有哪些？

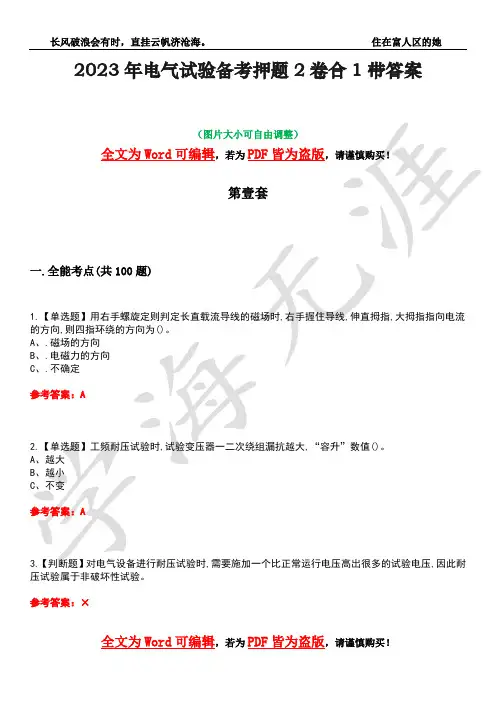

2023年电气试验备考押题2卷合1带答案34
2023年电气试验备考押题2卷合1带答案（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第壹套一.全能考点(共100题)1.【单选题】用右手螺旋定则判定长直载流导线的磁场时,右手握住导线,伸直拇指,大拇指指向电流的方向,则四指环绕的方向为()。
A、.磁场的方向B、.电磁力的方向C、.不确定参考答案：A2.【单选题】工频耐压试验时,试验变压器一二次绕组漏抗越大,“容升”数值()。
A、越大B、越小C、不变参考答案：A3.【判断题】对电气设备进行耐压试验时,需要施加一个比正常运行电压高出很多的试验电压,因此耐压试验属于非破坏性试验。
参考答案：×4.【判断题】在绝缘试验时,通过测量介质损耗角的正切值tanδ来检验介质损耗的大小。
参考答案：√5.【判断题】当绝缘内的缺陷不是整体分布性的,而是集中在某一小点,介质损耗正切值tanδ对这类局部缺陷的反应不够灵敏。
参考答案：√6.【判断题】电气设备在进行大修后,或者在进行局部改造后,要进行检修后试验,试验应执行电力行业标准《电气设备预防性试验规程》中规定的大修、小修试验项目和试验合格标准。
参考答案：√7.【单选题】在对称三相负载三角形连接中,线电流与相电流在相位上相差()。
A、.60°B、.30°C、.120°参考答案：B8.【单选题】规程规定,变压器的变压比误差是不允许超过()。
A、.+0.5%-+2%B、.+1%-+2%C、.+0.5%-+1%参考答案：C9.【判断题】直流电压作用下流过绝缘介质的电流,其电流可视为由电容充电电流吸收电流和泄漏电流三部分组成。
参考答案：√10.【单选题】利用直流升压装置产生一个可以调节的试验用直流高压,通过施加规程规定的直流试验电压和耐压时间来考核被试品的耐电强度的试验称为()。
A、.直流耐压试验B、.直流泄漏电流测量C、.交流耐压试验参考答案：A11.【单选题】对油浸式变压器及电抗器的绝缘试验应在充满合格油,并静止一定时间,待气泡消除后进行,一般来说设备额定电压为220kV及330kV时,静止时间要求()。
2023年电气试验备考押题2卷合壹(带答案)卷27
2023年电气试验备考押题2卷合壹（带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第一卷一.全能考点(共100题)1.【判断题】支柱绝缘子表面的电场分布属于强垂直分量的不均匀电场。
参考答案：×2.【单选题】电气装置的金属外壳配电装置的构架和线路杆塔等,由于绝缘损坏有可能带电,为防止其危及人身和设备的安全而设的接地称为()。
A、工作接地B、保护接地C、雷电保护接地参考答案：B3.【判断题】M型介质试验器测量出被试品支路的视在功率S和有功损耗功率P,则其介质损耗角正切值tanδ=P/S。
参考答案：√4.【单选题】电力设备的额定电压高于实际使用工作电压时的试验电压,如采用额定电压较高的设备作为代用设备时,其试验电压应按照()来确定。
A、.可承受的最高试验电压B、.设备的额定电压的试验标准C、.实际使用的额定工作电压参考答案：C5.【单选题】电气设备在进行大修后,或者在进行局部改造后,要进行检修后试验,试验应执行电力行业标准()中规定的大修、小修试验项目和试验合格标准。
A、.《电气装置安装工程电气设备交接试验标准》B、.《电气设备预防性试验规程》C、.《电业安全工作规程》参考答案：B6.【判断题】电气设备在运行时可能承受过电压,因此除了必须按规定采取过电压保护措施外,同时电气设备必须具备规定的机械强度。
参考答案：×7.【单选题】绝缘电阻表用来测量电气设备的()。
A、.电压B、.绝缘电阻C、.电流参考答案：B8.【单选题】能维持稳定电晕放电的不均匀电场,一般可称为()。
A、.极不均匀电场B、.稍不均匀电场C、.稳定不均匀电场参考答案：A9.【单选题】温度对tanδ测试结果具有较大影响,一般同一被试设备,tanδ随温度的升高而()。
A、.升高B、.降低C、.不变参考答案：A10.【判断题】测量电气设备介质损耗角正切值tanδ时,消除电场干扰影响的方法中利用外加的特制可调电源,向测量回路上施加一个反干扰电压,使电桥平衡后再加试验电压的方法称为干扰平衡法。
2023年电气试验高频考点训练2卷合壹-9(带答案)
2023年电气试验高频考点训练2卷合壹（带答案）（图片大小可自由调整）全文为Word可编辑，若为PDF皆为盗版，请谨慎购买！第1套一.全能考点(共100题)1.【判断题】感抗或容抗是电压、电流有效值之比。
参考答案：√2.【判断题】对稍不均匀电场,空气间隙的平均击穿场强与均匀电场相比要高。
参考答案：×3.【单选题】在相同电极间隙距离下,沿面闪络电压与同样长度的纯空气间隙击穿电压相比()。
A、.要低B、.要高C、.两者相等参考答案：A4.【单选题】测量试品的绝缘电阻时,如空气湿度较大,应在出线瓷套上装设屏蔽环接到绝缘电阻表的()。
A、.“G”端子B、.“L”端子C、.“N”端子参考答案：A5.【单选题】磁场中磁力线线条稀疏处表示磁场()。
A、.强B、.不确定C、.弱参考答案：C6.【单选题】在均匀电场中,空气间隙的直流击穿电压工频击穿电压(幅值)50%冲击击穿电压()。
A、呈线性增加B、呈线性降低C、相同参考答案：C7.【单选题】对稍不均匀电场,空气间隙的平均击穿场强与均匀电场的相比要()。
A、.相等B、.低C、.高参考答案：B8.【判断题】真空的磁导率为4p×10-7H/m。
参考答案：√9.【单选题】独立避雷针的接地电阻,应符合的要求为()。
A、.不大于20ΩB、.不大于15ΩC、.不大于10Ω参考答案：C10.【判断题】QS1电桥主要包括升压试验设备、QS1电桥桥体及标准电容器三部分。
参考答案：√11.【单选题】电气设备的主绝缘可看作是一个电阻和一个理想的纯电容并联组成,纯电容流过的电流与总电流的夹角δ可用来表征交流电压作用下绝缘介质内部有功损耗的严重程度,称为()。
A、.介质损耗角B、.无功损耗角C、.正弦角参考答案：A12.【判断题】绝缘电阻表的接线端子包括“A”端子、“B”端子及“N”端子。
参考答案：×13.【判断题】在交流电路中,电容性负载电流流经电路中的电容电抗产生的电压降会使电路末端电压降低。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电气设备》二次部分
第1章二次回路及设计
一．填空题：（每空2分）
1.二次回路的电路包括、展开接线图、安装接线图。
答案：原理接线图
2.安装接线图包括、、。
答案：屏面布置图；端子排图；屏背后接线图
3.直流回路编号规律是从极开始，以按顺序编号直到最后一个为止。
答案：正；奇数；从小到大；有压降的元件
4.常见的二次接线图有三种形式，即、、。
答案：原理接线图；展开接线图；安装接线图
5.凡是屏内设备与屏外设备之间的连接，必须经过。
答案：端子排
6.在1DL断路器控制回路中，103是__ ___回路的固定编号，133是__ _ _回路的固定编号。
答案：合闸；跳闸
7.在1DL断路器控制回路中，135是__ __的固定编号，105是______的固定编号。
答案：红灯；绿灯
8.二次回路标号是按“___ _ ___”原则进行的，即在回路中连接于一点上的_____ _____ ，都标以相同的回路标号。
答案：等电位；所有导线
9.不同安装单位的继电器安装在同一块屏上时，布置宜按___ _____划分。
答案：纵向
二．判断题：（每题2分）
（）1.屏内设备与屏顶小母线可以直接连接。
答案：F
（）2.屏内各安装单位设备之间可以直接连接。
答案：F
（）3.屏内设备之间可以直接连接。
答案：T
（）4.电流互感器和电流表都是属于一次设备。
答案：F
（）5.A632编号表明交流电压回路中A相回路。
答案：T
（）6.二次设备是指接在变压器二次侧的电气设备。
答案：F
（）7.A411及A511均表示交流回路中事故回路。
答案：F
（）8.二次回路中回路号A411表示A相的交流电流回路。
答案：T
（）9.断路器2DL的跳闸线圈回路的标号是233。
答案：T
（）10.断路器1DL的合闸回路的标号是103。
答案：T
（）11.公共Ｂ相小母线的标号是B600。
答案：T
（）12.安装接线图是二次接线的主要施工图。
答案：T
（）13.断路器1DL的跳闸线圈回路的标号是33。
答案：F
（）14.断路器DL的红灯回路的标号是125。
答案：F
（）15.断路器2DL的绿灯回路的标号是205。
答案：T
三．不定项选择题：（每题2分）
1.下列不属于二次回路图的是。
A．展开图 B.原理图 C.端子排图 D.安装接线图答案：C
2.下列不属于安装接线图的是。
A．展开图 B.原理图 C.端子排图 D.屏面接线图答案：A.B
3.下列设备属于二次设备的有。
A．控制小母线 B.红灯 C.端子排 D.闸刀
答案：A.B.C
4.下列设备属于二次设备的有。
A．信号小母线 B.绿灯 C.端子排 D.熔断器
答案：A.B.C
5.下列设备中属于一次设备的有_____ _____。
A．电流互感器 B..绝缘子 C.控制开关 D.电流表答案：A.B
6.下列设备中属于二次设备的有_____ ______。
A．电流互感器 B..绝缘子 C.控制开关 D.电流表答案：C.D
7.设计控制屏屏面布置时，从上至下依次为。
A. 仪表、光字牌、控制开关、红绿指示灯
B. 光字牌、仪表、红绿指示灯、控制开关
C. 红绿指示灯、光字牌、仪表、控制开关
D. 仪表、光字牌、红绿指示灯、控制开关
答案：D
8.户内配电装置工程图中，不要比例，不注尺寸。
A. 布置图
B. 部署图
C. 端子排图
D. 展开图答案：C.D
9.设计保护屏屏面布置时，从上至下依次为。
A. 电压继电器、信号继电器、差动继电器、连片
B. 电压继电器、差动继电器、连片、信号继电器
C. 电压继电器、差动继电器、信号继电器、连片
D. 连片、电压继电器、信号继电器、差动继电器
答案：C
10.下列属于二次回路图的是。
A．端子排图 B. 展开图 C. 原理图 D. 安装接线图
答案：B.C.D
11.下列设备中，属一次设备的有_____ _______
A．电压表 B.断路器 C.发电机 D.熔断器
答案：B.C.D
12.下列不属于二次回路图的是。
A. 端子排图
B. 展开图
C.原理图
D.安装接线图
答案：A
13.采用灯光监视的控制回路接线，红绿灯正确的布置位置，从屏面看是：。
A.红灯在右，绿灯在左；
B.红灯在左，绿灯在右；
C.红灯、绿灯位置无具体规定。
答案：A
14.对于编号为3、7、33、37的二次回路正确的是：。
A.3、7系合闸回路编号；
B.3、33系合闸回路编号；
C.7、37系合闸回路编号。
答案：A
15.如下图所示中，①、②、③、④各点的回路编号正确的标法是：___ _ __。
A. ①101、②103、③105、④102；
B.①1、②03、③05、④2；
C.①1、②3、③5、④2。
答案：B
16.二次回路展开图中各连线进行编号的原则是___ _____。
A.区别不同回路；
B.安装方便的原则；
C.相对编号的原则；
D.等电位原则。
答案：D
四．简答题（每题8分）
1.简述绘制展开接线图的主要步骤。
答案：绘制展开接线图的主要步骤是：
1.绘制解释性原理接线图
2.绘制交流电流回路
3.绘制交流电压回路
4.绘制直流控制回路（按保护动作顺序自上而下，从左到右）
5.绘制直流信号回路
6.其他：在②～⑤图幅右边配上相应的文字说明；列设备表；回路编号等2.什么叫二次设备？
答案：对一次设备及其它辅助设施的工作进行监视、测量、控制和保护的辅助设备，称为二次设备。
3.下列数字是属于什么直流回路的编号？
5；105；35；135；103～131；133～149； 01～099。
答案：5、105—绿灯或合闸回路监视继电器回路；
35、135—红灯或跳闸回路监视继电器回路；
103～131—合闸回路；
133～149—跳闸回路；
01～099—保护回路。
4.试指出下列数字在一般情况下所表达的回路（或小母线）名称：102，701， 301，903，A411，C631。
答案：102—某控制回路负电源；
701—事故信号正电源；
301—某控制回路正电源。
903—预告信号（光字牌）回路
A411—第一组电流互感器A相的1号交流电流回路
C631—第三组电压互感器C相的1号交流电压回路
五．作图题（每题10分）
1.已知某10KV线路电流保护的交流电源回路及相应继电器背视图。
试用“回路编号法”作出安装接线图。
答案：
2.已知某10KV线路电流保护的交流电源回路及相应继电器背视图。
试用“相对编号法”作出安装接线图。
答案：
3.已知某音响监视且具有电气防跳功能的断路器的控制回路图及设备位置和相应继电器背视图。
试用“相对编号法”作出安装接线图。
答案：
4.已知某音响监视且具有电气防跳功能的断路器的控制回路图及设备位置和相应继电器背视图。
试用“回路编号法”作出安装接线图。
答案：
已知：A、W、VAR均在屏上，3TA、3TV、2FU均在高压开关柜上。
