hpd06路面设计软件说明
纬地V6
纬地V6.0系列软件标准价格1、纬地三维道路CAD系统的网络版价格：每节点单价＝对应单机版现价×90%计算。
2、综合考虑纬地三维道路CAD系统专业版和数模版之间功能和价格差异，准备增加纬地三维道路CAD系统综合版，该功能版本目前暂不发布，待随后研发完善后，再发布综合版。
纬地v6.0系列软件升级维护费用标准软件整体升级换代政策和价格调整考虑因素：1、纬地软件整体上约有10年未调整价格，而这期间国内整体物价已全面上涨，软件研发成本和销售成本逐年增加。
2、此前只有纬地核心产品纬地路线CAD系统收取过一次升级费用，其他系列产品（挡土墙CAD系统、土石方调配系统、涵洞CAD系统、外业手簿软件、道路三维漫游系统等）多年来均是全免费升级服务的；3、纬地系列v6.0系统软件本次升级涉及面广，除支持最新的WIN7操作系统和CAD、OFFICE等软件环境外，更为重要的是对既有功能的升级完善，同时新增许多重大创新性的功能。
4、本次大范围升级研发用时约计1年半时间，投入了大量的研发力量、研发周期长。
升级及收费政策：1、采取用户自愿升级方式，用户可自愿选择升级或者继续使用旧版本软件；2、用户既有纬地v5.8系列软件升级到新版v6.0系列均需收取升级维护费，升级维护费标准参见上表。
由于新版本标准定价较旧版本有所提高，而升级维护费仍按照旧版本标准价格计算，因此升级维护费用不再优惠。
3、对于正式引进和购买时间不足1年（具体时间是2009年9月1日~2010年8月31日之间引进和购买的）的纬地系列软件，本次均可免费升级使用最新v6.0系列软件。
4、从原纬地路线v5.7软件升级至v6.0版本时，需收取原标准价格20%的升级费用。
5、继续使用原购买版本软件时，不收取升级维护费用。
但如果需要更换软件加密锁时，则需要收取换锁的成本费用200元/套。
6、纬地v6.0系列软件均使用性能更稳定的新一代软件锁，用户升级纬地v6.0系列软件均免费更换新版软件锁（用户需退回旧版软件锁）。
3DRoad用户手册(可编辑修改word版)
第七篇3DROAD 设计部分使用说明目录道路与桥梁三维辅助建模系统——3DROAD 简介 (143)1、路线建模命令 (145)1.1 3dComputelx 计算路线模型命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1451.2 3dComputelx2 自动戴帽计算路线模型命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1451.3 3dLX 路线建模命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1461.4 3dMoveDat 路线数据平移大数坐标命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1471.5 3dDrawDM 创建地面模型命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1482、交通设施建模命令 (149)2.1 3dHL 创建护栏模型命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1492.2 3dHLDef 自定义护栏模板命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1502.3 3dBZP 创建、修改标志牌命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1502.4 3dInsert 沿线插入图块命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1512.5 3dBX 绘制路面标线命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1522.6 3dBXColor 修改标线颜色命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1532.7 3dBMX 绘制斑马线命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1533、桥梁建模命令 (153)3.1 3dTrimLX 剪切路线模型命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1533.2 3dBrgZP 创建桥梁锥坡命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1543.3 3dBrgZPQP 创建桥头前坡命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1543.4 3dBrgDT 创建、修改桥梁墩台命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1543.5 3dBrgSB 创建桥梁上部结构命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1563.6 3dDefSB 自定义上部结构模板命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1573.7 3dBrgBJM 创建桥梁变截面上部结构命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1573.8 3dDefBJM 自定义桥梁变截面模板命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1584、辅助建模命令 (159)4.1 3droadList 查询物体信息命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1594.2 3dView 视图设置命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1594.3 3dDView 驾驶员视景命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1594.4 3droadDel 删除3DRoad 物体命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1604.5 3dCmPath 生成摄像机路径命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1604.6 3dDefineColor 图层颜色设置命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1604.7 3dPerspective 生成路线透视图命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1615、AUTOCAD 渲染命令 (163)5.1 Render 渲染命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1635.2 Hide 消隐命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1645.3 Light 光线设置命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙1645.4 Background 背景设置命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙165 5.5 Rmat 材质管理命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙166 5.6 SetUV 贴图设置命令∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙∙167道路与桥梁三维辅助建模系统——3DROAD 简介道路与桥梁三维建模系统（以下称：“3DROAD”）是EICAD(集成交互式道路与立交设计 CAD 软件包) 中的一个组成部分。
(完整版)纬地道路设计软件指导手册简版
3.1运行软件图1-1-1程序界面3.2建立设计项目点击“项目”→“新建项目”，指定项目名称、路径，新建公路路线设计项目。
3.3打开数字地形图应用AutoCAD打开数字化地形图。
3.4平面线形设计3.4.1打开“主线平面设计”对话框点击“设计”→“主线平面设计”，打开主对话框，如下图所示。
图1-1-2主线平面设计对话框对于已有项目，“主线平面设计”启动后，自动打开并读入当前项目中所指定的平面交点数据。
用户点按“计算绘图”后便可在当前屏幕浏览路线平面图形。
3.4.2确定交点1)单击主线平面设计对话框上的【拾取】按钮，从图中选择路线起点位置，获得路线起点的坐标，并显示在对话框上（图1-1-3）。
也可以在键盘上直接输入起点的坐标。
图1-1-3 起点的坐标2)单击对话框上的【插入】按钮，从图中选择（或者键盘输入）路线其它交点的坐标，可以连续选择多个交点的位置，也可以只选择一个交点的位置，按“ESC”键退出交点位置的选择，返回主线平面设计对话框。
结果见图1-1-4。
图1-1-4路线交点说明：（1）“交点序号”、“交点名称”“交点序号”显示的是软件对交点的自动编号，起点为0，依次增加。
“交点名称”编辑框中显示或输入当前交点的名称，交点名称自动编排，一般默认为交点的序号，可以改成其它的任何名称，如起点改为BP ，终点改为EP 。
在调整路线时，如果在路线中间插入或删除交点，系统默认增减交点以后的交点名称是不改变的。
如果需要对交点名称进行重新编号，可在交点名称处单击鼠标右键，系统即弹出交点名称自动编号的选项菜单（如图1-1-5所示），选择对当前项目的全部交点进行“全部重新编号”，或“从当前交点开始重新编号”，或“以当前交点格式重新编号”。
路线起点交点1交点2 交点3 交点4图1-1-5交点编号（2）“X(N)”、“Y(E)”编辑框输入或显示当前交点的坐标数值。
（3）“插入”、“删除”按钮“插入”用来在当前交点位置之后插入一个交点；“删除”用来删除当前的交点。
D06安装使用培训手册
D06多点直喷系统安装使用培训手册（UNITE套件）系统件项目组2008 年 9 月 26 日注：该培训手册的编制主要是帮助安装维修人员对我司目前的多点直喷系统进行全面的了解，以便指导用户在安装和维修工作中能充分保障汽车的使用安全性、发挥燃气系统的最佳工作性能。
目录第一章 LAE2005系统总述1.1 LAE2005系统原理1.2 LAE2005系统零部件引脚定义第二章处理信号2.1 输入信号2.1.1 喷油时间2.1.2 发动机转速RPM2.1.3 发动机进气歧管压力(MAP)信号(如有)2.1.4 发动机循环水水温2.1.5 燃气温度2.1.6 燃气压力2.1.7 燃气气量传感器2.2 输出信号2.2.1 喷气时间信号2.2.2 燃气电磁阀驱动信号2.2.3 燃料转换/气量显示2.2.4 PC诊断第三章 LAE2005多点直喷系统安装规范要求3.1 减压器、加气阀、高压电磁阀等主要元件的安装3.2燃气电脑、电器元件的安装3.3 燃气共轨的安装3.4 气瓶的安装3.5 燃气钢管的安装3.6 燃气软管及水管的安装3.7 燃气喷嘴及喷嘴胶管的安装及规范3.8 所需安装工具/设备3.9 其他材料3.10安装前的准备第四章主要零部件4.1 CYTZ-300型减压蒸发器4.2 CYTZ-200型 LPG/CNG燃气过滤器4.3 喷气嘴总成（MED型）4.4 燃气控制器（ECU）4.5 转换开关4.6 压力传感器4.7 点火提前器第五章 LAE-2005系统软件安装及使用5.1 软件安装5.2 软件使用第六章 LAE-2005 系统故障及处理6．1 系统断电(转换开关无显示)6．2 无法转换到CNG6．3 转换至CNG 熄火6．4 怠速不稳6．5 油气混烧6．6 运转不平稳6．7 动力不足、发吐6．8 停车时减压器出口有CNG流出6．9 CNG消耗量增大6．10 汽油启动困难6．11 燃料储量显示不准6．12 无法充装CNG6．13 行驶中熄火、自动转油6．14 转换开关显示烧气实际在烧油6．15 减压器发响6．16 燃气时燃油系统报系统短路故障6．17 发动机水温过高第一章系统总述1.1 LAE2005系统原理LAE2005系统（CNG）是一种燃气多点顺序喷射供气系统。

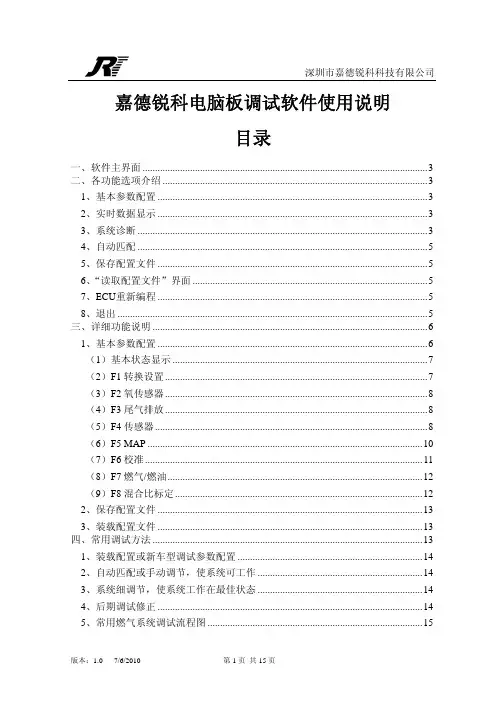

D06电脑板调试软件使用说明_20100706
嘉德锐科电脑板调试软件使用说明目录一、软件主界面 (3)二、各功能选项介绍 (3)1、基本参数配置 (3)2、实时数据显示 (3)3、系统诊断 (3)4、自动匹配 (5)5、保存配置文件 (5)6、“读取配置文件”界面 (5)7、ECU重新编程 (5)8、退出 (5)三、详细功能说明 (6)1、基本参数配置 (6)（1）基本状态显示 (7)（2）F1转换设置 (7)（3）F2氧传感器 (8)（4）F3尾气排放 (8)（5）F4传感器 (8)（6）F5 MAP (10)（7）F6校准 (11)（8）F7燃气/燃油 (12)（9）F8混合比标定 (12)2、保存配置文件 (13)3、装载配置文件 (13)四、常用调试方法 (13)1、装载配置或新车型调试参数配置 (14)2、自动匹配或手动调节，使系统可工作 (14)3、系统细调节，使系统工作在最佳状态 (14)4、后期调试修正 (14)5、常用燃气系统调试流程图 (15)五、常见问题 (15)1、车辆启动后无发动机转速信号 (15)2、无喷油时间 (15)一、软件主界面如果打开软件是，显示英文界面，可在软件左上角第三项settings——language 中设置为中文。
二、各功能选项介绍1、基本参数配置用于对电脑板进行各种传感器、执行器的参数进行设置，以便使车、电脑板工作在最佳性能。
下图为基本参数配置的界面。
2、实时数据显示显示当前车辆及电脑板的工作状态，并可记录一段时间的各传感器数据，供调试做参考。
3、系统诊断“实时数据显示”界面“系统诊断”界面在系统监测到传感器等的短路故障时，可以通过此界面找到故障。
4、自动匹配可以根据软件提示，对不同车型进行初步匹配调试。
让车辆正常工作，但不是最佳工作状态。
自动匹配完成后，还需进行手动调节，使车辆工作在最佳状态。
5、保存配置文件把已经调试好的数据保存，以备在日后改装同样车型时使用。
“保存配置文件”界面6、“读取配置文件”界面7、ECU重新编程此功能会损坏电脑板程序，请忽使用！！！8、退出退出软件。
城市道路路面设计程序系统使用说明6页word
城市道路路面设计程序系统使用说明概述1. 本系统是根据现行《城市道路设计规范》(CJJ37-90)的有关内容编制的，共包括如下五个程序：a. 容许弯沉值，容许弯拉应力及沥青面层剪切结构强度系数计算程序ULSb. 城市道路旧路面当量回弹模量计算程序UOCc. 城市道路柔性路面设计程序UMPDd. 城市道路柔性路面计算程序UMPCe. 城市道路水泥混凝土路面设计程序UCPD2. 以上五个程序中除UMPD和UMPC是用FORTRAN语言编写外其余皆用BASIC 语言编写，程序运行要求使用IBM 386 以上微机（包括兼容机）并在CCDOS 2.1 以上版本支持下工作。
3. 以上五个程序在程序运行过程中，会在屏幕不断显示询问语句如" 输入数据正确吗?(Y/N)"，如用户持否定意见，则按<<N>>、<<ENTER>>键(其中UCPD程序只要按<<N>>键即可)，程序将返回原输入语句重新输入；如用户持肯定意见，则直接按ENTER键，程序将继续下一步运行。
对于其他的“XXXXXXX?(Y/N) ”语句，操作方法与此相同.请用户牢记此操作方法。
4. 程序全部运行过程都有汉字说明，输入原始数据实现“菜单化”，使用十分方便，程序输出皆以数据文件的方式输出。
计算结束后，如要显示例如存于C 盘的成果数据文件M1，则可键入TYPE C:M1；如要打印M1文件，可在准备打印机后，键入TYPE C:M1>PRN.一、ULS 使用说明1. ULS 程序运行一开始，程序要求用户选择“计算内容系数”KD，当KD=1时，程序先进行交通量换算并计算累计交通量，在此基础上计算出路表容许弯沉值；当KD=2时，程序不仅能计算出容许弯沉值，还能计算出路面结构中沥青混凝土面层和半刚性基层的容许弯拉应力；当KD=3时，程序不仅能计算出容许弯沉值和容许弯拉应力，还能计算出沥青面层剪切结构强度系数。
